Кодовый замок, особенности врезки
Кодовые замки относятся к наиболее безопасным запорным конструкциям. Они бывают механическими и электромеханическими.
Главной особенностью такого замка является простота в использовании, вам достаточно нажать установленную комбинацию, и он откроется, а чтобы запереть дверь, необходимо просто её прижать.
Механические устройства работают без проводов, пользуются ими без ключа, код набирается, как на панели домофона, комбинацией цифр.
Электромеханические типы обладают более сложным механизмом, состоят из рычажков, цилиндра и магнита, приводящего в действие систему. В зависимости от способа открывания, оснащаются кругом или кнопками, а код набирается на электронной панели. Круги для введения цифр имеют много комбинаций.
Устанавливают по этапам:
- Сначала делают разметку места, где будет фиксироваться запирающее устройство. Для этого каждую часть прикладывают к полотну калитки для отметки расположения.
- Отмечают места будущих отверстий, потом высверливают.
- Основную часть (корпус) закрепляют саморезами с помощью шуруповерта. Расстояние между калиткой, запорными планками оставляют не более 0,3 см.
- Сняв заднюю крышку, прикрепляют ручку.
- Со стороны улицы просверливают отверстия для закрепления панели вызова.
- По приложенной инструкции и схеме замка соединяются панель вызова с замком.
- Вытягивают провода к блоку питания и домофону.
- Работу врезанного замка проверяют набором кода.
Чтобы защитить от попадания воды поставленной к калитке запорной системы, надо смастерить козырек.
Критерии выбора
Замков существует огромное множество, можно выбрать на свой вкус, но главное, чтобы он был надежным
Калитка по своей конструкции является уличным сооружением, поэтому к выбору запора надо подойти со всей серьезностью.
Сейчас магазины предлагают разные модели замков для заборных калиток.
Какими критериями надо руководствоваться при покупке запирающего механизма?
Выбор модели накладного типа запора можно считать оптимальным вариантом для калитки. Его можно легко установить на любые калиточные полотна прикручиванием запорного механизма к стопору, нельзя взломать без применения специальных инструментов. Но на такой замок отрицательно воздействуют погодные условия. Чтобы защитить от попадания атмосферных осадков в запирающий механизм, надо установить его в металлическую коробку.
Врезные типы запоров больше подходят на массивные деревянные и металлические калитки.
При покупке замка следует иметь в виду габариты запирающего устройства, чтобы параметры его соотносились с размерами полотна калитки.
- Имеет значение материал калитки (деревянная или металлическая), условия эксплуатации запора, он должен быть устойчивым ко влаге и морозу.
- При осмотре надо проверить корпус замка — он должен быть цельным и без дефектов.
- Следует проверить работу запирающего механизма поворотами всех ключей в комплекте.
У электромеханического устройства необходимо проверить наличие защитной гофры для электрокабеля, так как гофра защищает провода от отрицательного воздействия окружающей среды.
В заключении надо напомнить, что неправильная установка даже любого качественного дорогого по стоимости замка уменьшает его срок эксплуатации. Если нет навыков работы по установке запорных устройств, то лучше пользоваться услугами специалистов.
Монтаж домофона своими руками: последовательность работ
Какую бы схему подключения вы не выбрали, технология установки, очерёдность работ выглядят примерно одинаково. Представить весь процесс можно такими этапами:
- Прокладка кабеля.
- Монтаж наружного блока домофона.
- Установка внутреннего блока.
- Коммутация проводов.
Прокладка кабеля, который будет соединять наружный и внутренний блоки домофона, ведётся наиболее удобным для вас маршрутом. В помещении провод проводится по штробам либо кабель-каналам.
Перед тем как установить домофон в частном доме, нужно определиться с методом прокладки вне помещения. На улице используется воздушная прокладка на основе натяжного троса или подземная.
Что касается наружного способа, то тут нужно учитывать возможность обрыва провода при сильных ветрах, а также попадания в него молнии во время грозы. Подземная прокладка более целесообразна, так как при правильной защите провода, соблюдении ПУЭ (правила устройства электроустановок) система будет работать без перебоев, неполадок.
Кабель для подземных работ должен иметь надёжную защиту (оболочку) от влаги, механических повреждений. Для этих целей подойдут провода ВВГ, ПВС, ШВВП.
Провода для подземной прокладки
Глубина пролегания подземного кабеля должна быть не меньше 0,75 м. Также, как дополнительную защиту, можно использовать гофрошланг ПНД или специальную трубку.
На данном этапе следует позаботиться о наборе инструментов, которые вам понадобятся при установке устройства:
- строительный нож;
- изоляционная лента;
- электродрель;
- плоскогубцы;
- саморезы;
- дюбеля;
- отвёртка;
- специальная насадка для электродрели (для штробления стен);
- алебастр;
- карандаш;
- уровень;
- вольтметр.

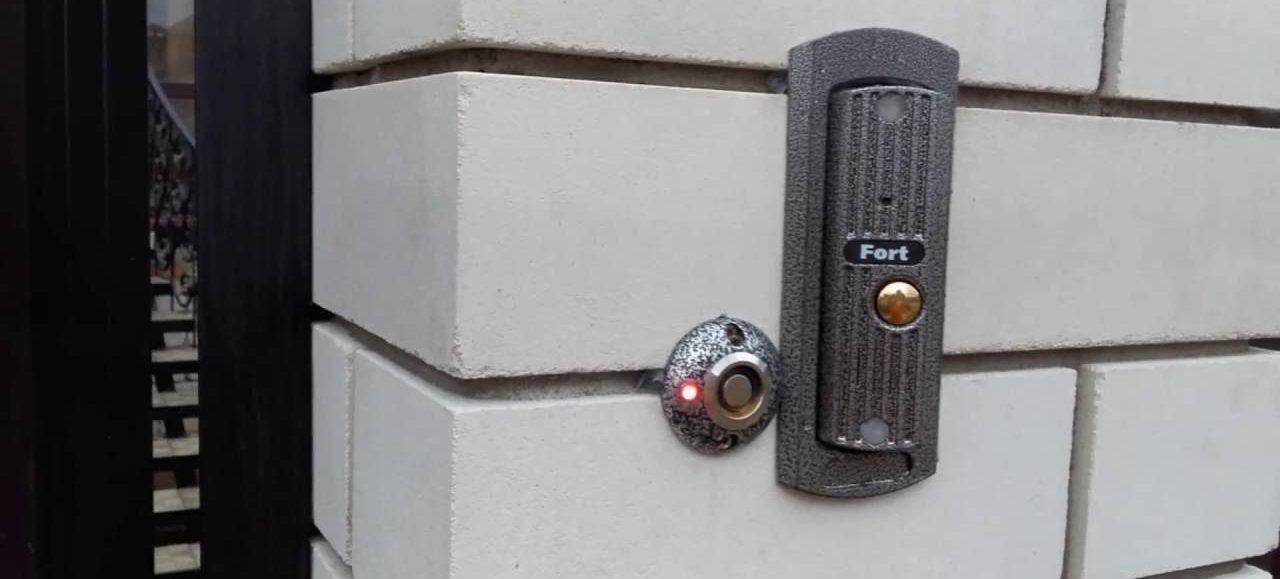

Монтаж наружного блока домофона производится в любом удобном для вас месте. Чаще это входная калитка или заборный столб возле ворот. С практической точки зрения устанавливать домофон на калитку не рекомендуется, так как её регулярное открывание, закрывание приводит к быстрому износу, последующему обрыву кабеля.
Заборный столб, который расположен у входной калитки, выглядит более привлекательной перспективой. Для надёжности и длительной эксплуатации блок лучше поместить внутри специально сделанной для этого нишу. В неё изначально устанавливается специальная коробка, а уже в неё помещается сам блок. Специфика работы напоминает установку обычной электрической розетки и подрозетника, куда выводятся все нужные провода.
Если подразумевается наличие дополнительной видеокамеры и/или электроуправляемого замка, то в установочную коробку выводится на пять проводков больше. Два провода будут обеспечивать подачу электричества к наружному блоку и системе замка, остальные три будут работать на дополнительную камеру наблюдения. Эти три провода подключаются к внутреннему блоку, однако их также можно пустить мимо коробки внешнего блока, напрямую подключить к месту установки видеокамеры.
Подключение домофона
Монтаж внутреннего блока домофона облегчается тем, что не требует встроенной (скрытой) установки. Сам блок представляет собой что-то вроде видеотелефона, который нужно лишь надёжно закрепить (подвесить) на заранее выбранном, удобном для вас месте. Данный блок включает две части – видеотелефон и источник питания, который может дополнительно комплектоваться аккумулятором. Дубль-блок можно разместить в любом желаемом месте, с учётом прокладки проводов от него к видеофону. Тонкий кабель 12 В вполне подойдёт для этой цели.
Внутренний блок домофона
Перед тем как подключить видеодомофон, нужно досконально изучить прилагаемую схему, разобраться в принципах коммутации проводов.
Если вы сталкиваетесь с подобным вопросом впервые, у вас, естественно, могут возникнуть трудности. Однако стоит заметить, что практически все производители подобной техники всегда прилагают к устройству подробную схему подключения, где описаны, указаны все точки соединения, клеммы, их функции.
На данном этапе главное – это не перепутать провода и методично произвести подсоединение по одному проводку. Например, взяли провод синего цвета, подвели его к клемме внешнего, а потом внутреннего блока, за ним провод следующего цвета. Подсоединение производится до того момента, когда все проводки будут подключены к указанным в схеме местам, после чего устройство проверяется на дееспособность.
Подсоединение проводов
Виды замков для калитки
Калиточный замок должен быть прочным, удобным для эксплуатации, надежно ограждать от взлома злоумышленников. Специализированные магазины предлагают разные модели запоров.
Накладные замки – самые популярные и востребованные, привлекают удобством и надёжностью, неплохо защищают от проникновения воров. Устанавливать их крепежными винтами легко, калиточная конструкция при этом не повреждается. Со стороны улицы они отпираются и закрываются ключом, для открывания изнутри приспосабливается ручка.
- Навесные замки – самые древние, выглядят они не совсем привлекательно. Применяют их в основном на калитках дачных участков. Отпираются и закрываются они одним или несколькими оборотами ключа.
- Ригельные типы замков недостаточно безопасны, их можно применить для дополнительного запирания калитки. В основе такой конструкции механический стержень поворотом ключа передвигается между неподвижными деталями устройства и запирает замок. Чтобы открыть запор, ключ вставляют в отверстие и вдавливают.
- Электромеханические. Работают при помощи электрического тока. Калитка закрывается выдвижением стержней, открывается с помощью электронной системы использованием кода на расстоянии. Есть модели таких замков, которые отпираются ключами при отсутствии электричества.
- Радиоволновые замки – относятся к самым современным запирающим устройствам, пульт управления открывает ворота с калиткой на расстоянии до ста метров. Есть модели с замочной скважиной для открывания ключом.
Устройство дверного звонка электронного типа
Все электронные дверные звонки состоят из нескольких частей: внешней и внутренней. Внешняя часть электрозвонка представлена нажимным механизмом (кнопкой), размещенным за пределами жилища. Внутренняя часть представляет собой приемник с транслятором звукового сигнала. Связь между блоками электрозвонка выполняется через провода.
Устройство дверного звонка электронного типа
Дверные звонки могут быть с одним или несколькими приемниками, расположенными в разных комнатах квартиры или дома. Нередко дополнительные приемники размещают в пристройках (летних кухнях, гаражах). Такое решение повышает эффективность звонка, позволяя слышать его сигнал, находясь вдали от входной двери. Кроме того, существуют и звонки с несколькими кнопками. Отдельно выделяют звонки для животных. На таких звонках сигнал на приемник подается с ключа, расположенного на ошейнике животного, и повторяется до тех пор, пока хозяин не откроет дверь. Радиус действия такого звонка, как правило, составляет не более 95 м.
Типы домофонов и особенности их устройства
Если раньше практически на каждой двери были установлены глазок и звонок, то сейчас их заменяют таким современным оборудованием, как домофон.
Существует большой выбор устройств, которые отличаются между собой техническими параметрами и другими особенностями.
Классификация домофонов происходит по следующим признакам:
- Количество подключаемых абонентов:
многоабонентные домофоны устанавливают в подъездах, на входах в офисы и другие здания;
индивидуальные — предназначены для установки в квартире или доме.
- Вид связи. По этому параметру оборудование делится на:
аудиодомофоны — при помощи таких устройств с посетителем можно только разговаривать;
- видеодомофоны позволяют не только разговаривать с посетителем, но и видеть его на экране монитора.
- Тип монитора. Этот параметр относится только к видеодомофонам. Экран может быть:
- чёрно-белый;
- цветной.
- Способ монтажа. По типу установки домофоны могут быть:
врезными или встраиваемыми в стену, при этом её глубина должна быть порядка 4–10 см;
- навесными, такие модели монтируются на стену.
Кроме этого, видеодомофоны отличаются по размеру экрана. Если у самых дешёвых моделей размер экрана всего 3,5”, то у дорогих моделей он составляет 10”, но может быть и больше. Существует отличие и по количеству видеокамер. Домофон может иметь как одну, так и несколько видеокамер, что позволяет получать обширный обзор и более качественную картинку. Оборудование может также быть проводным или беспроводным, в котором внешний и внутренний блок связаны между собой только радиосигналом.
Особенности устройства
По типу устройства аудио и видеодомофоны отличаются между собой, но по остальным параметрам они практически одинаковы.
Аудиодомофоны
Такое оборудование является бюджетным, поэтому обычно устанавливается в подъездах многоквартирных домов. Стоимость аудиодомофона невысокая, так как он имеет ограниченный набор функций:
- оповещение владельца дома о приходе посетителя;
- переговоры с посетителем;
- разблокировка электрозамка.
В состав бюджетного аудиодомофона входят:
- Уличный блок, который состоит из:
- кнопки вызова;
- микрофона;
- громкоговорителя.
- Внутренний блок состоит из:
- телефонной трубки;
- базы, в которой есть место для крепления трубки и кнопка разблокировки замка;
блока питания.
Если говорить о преимуществах таких устройств, то это будет дешевизна, простота конструкции и лёгкость использования. Основной недостаток в том, что вы не можете видеть посетителя, а это снижает уровень безопасности системы.
Видеодомофоны
Домофон с видеосистемой является современным оборудованием, которое имеет много дополнительных функций, повышающих безопасность охранной системы.
Видеодомофон имеет следующее устройство:
- наружная панель — состоит из кнопки вызова, видеокамеры, переговорного устройства;
внутренняя панель — включает в себя монитор, кнопку для открывания замка, переговорное устройство.
- вызывная панель должна быть из прочного материала и надёжно защищена от повреждений. Кроме этого, вызывная панель, устанавливаемая на улице, должна иметь высокий уровень влагозащиты, не меньше IP66. Более надёжными являются панели, не имеющие механических переключателей, но сенсорные устройства чаще повреждаются вандалами;
- тип установленной видеокамеры. Если в ночное время нет постоянного освещения, то покупать домофон с цветной камерой нет смысла. В таком случае чёрно-белая камера будет передавать более качественное изображение;
монитор, при его выборе надо учитывать параметры используемой видеокамеры. Если камера выдаёт 0,5 Мpx, то не стоит для неё приобретать устройство с экраном высокого разрешения;
- вывод видеосигнала, Очень удобно, когда есть возможность вывести видеосигнал на телевизор или компьютер;
- наличие встроенного датчика движения. Он позволяет включать камеру на запись во время приближения посетителя;
- диапазон температур, в котором может работать домофон. Учитывайте, что внешний блок обычно устанавливается в неотапливаемых помещениях или на улице, поэтому он должен выдерживать как высокие, так и низкие температуры;
- совместимость с другими устройствами. Если домофон подключают к многоабонентной системе, он должен быть совместим с имеющимся оборудованием.

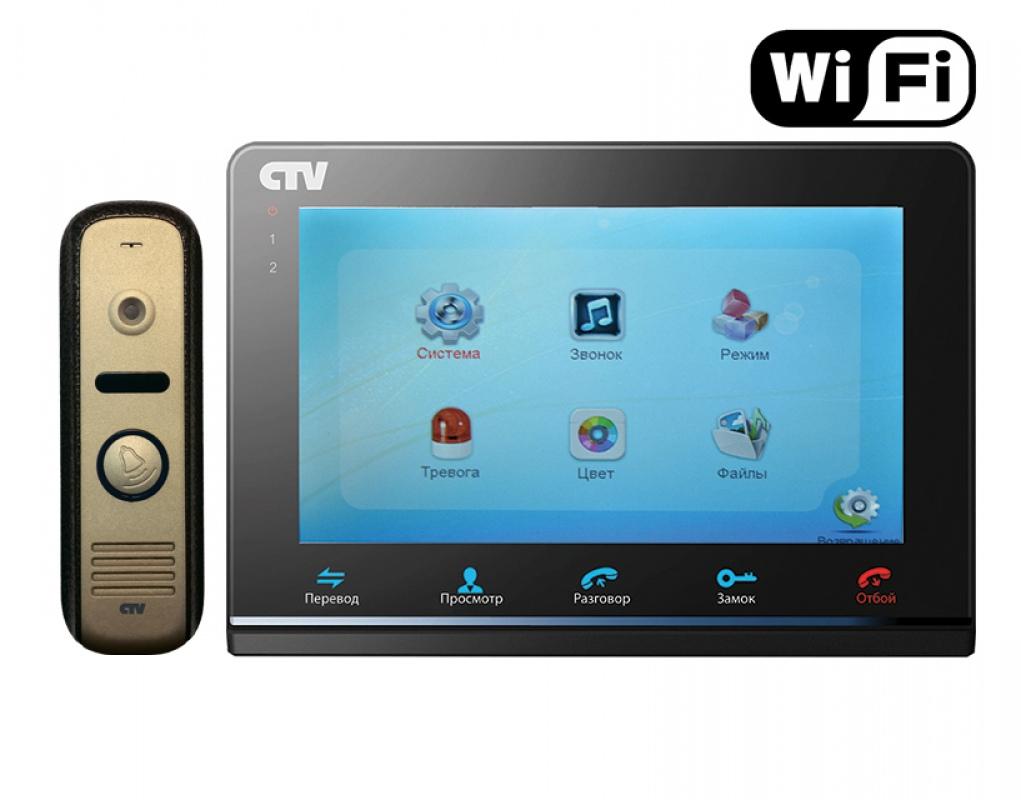

Выбираем монитор и панель вызова
К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:
- кнопки записи изображения;
- кнопки позволяющие программировать камеру;
- включать подсветку пространства перед калиткой и прочее.
Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.
Подбираем инструменты и комплектующие – готовимся к монтажу системы
После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.
Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.
- Бокорезы и плоскогубцы;
- плоские и крестообразные отвертки разных размеров;
- паяльник с припоем;
- электродрель и сверла;
- вольтметр или мультиметр.
Подключаем электромеханическое запирающее устройство с видеодомофоном
После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.
- Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
- К вызывной панели необходимо подключить замок согласно указанной схеме.
- Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
- Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
- Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.
Разновидности
Аудиодомофон
- Аудиодомофон – голосовое устройство, позволяющее разговаривать с человеком, находящимся за дверями подъезда с уличной стороны. В состав домофонов входит внешний блок, устанавливаемый на улице, и внутренний блок, устанавливаемый внутри каждой квартиры. Данный вид имеет самую низкую стоимость, поэтому пользуется наибольшим спросом у горожан.
- Видеодомофон – видеоустройство, позволяющее как слышать, так и видеть человека, желающего попасть внутрь помещения. Установка видеокамеры осуществляется на внешнем блоке, данные в виде цифр поступают на дисплей, монтированный внутри квартиры, либо частного дома.
Оба вида оснащены встроенной кнопкой, при нажатии которой двери открываются, или закрываются. Покупатели имеют возможность приобрети черно-белый или цветной дисплей, все зависит от предпочтений хозяев и, конечно, размеров стоимости устройства.
Видеодомофон
Установка домофонов на калитку
Для установки домофона на калитку необходимо подготовить несколько инструментов и материалов, а также ознакомиться со схемой подключения. Готовые схемы можно найти в свободном доступе.
Материалы и выбор кабеля
Для монтажа домофона используют такие инструменты:
- Острый нож.
- Перфоратор и буры.
- Шуруповерт.
- Болгарку.
- Плоскогубцы.
- Молоток.
- Шпатель и резервуар для замеса рабочей смеси.
Также для сборки потребуются кабеля для электропитания, витая пара, несколько розеток, выключатель автомат, дюбель-гвозди и саморезы, изолента, комплект защитной одежды и прочие сопутствующие аксессуары.
Монтаж кабеля для видеодомофона
Монтер кабеля — можно вызвать специалистов
По умолчанию вызывную панель размещают на заборе со стороны замка, а не петель калитки. К этому участку нужно прокопать траншею, в которой будет закопан кабель для питания и связи.
Кабель лучше всего прятать в специальный кабель-канал, который защитит от различных повреждений и сможет
Для чего нужен БУЗ
Элемент генерирует мощный импульс, который требуется для открывания электромеханического замка. БУЗ используется при нехватке мощности у блока питания или домофона для предоставления доступа в помещение.
Критерии выбора устройства
Представленный на рынке ассортимент домофонов и замков с электрическим приводом довольно внушительный. Выбирая нужную модель, надо учитывать следующие критерии.
- Способ установки замка. Существуют накладной и врезной варианты. Выбор зависит от конструктивных особенностей калитки и её притвора.
- Конструкция замка. Различаются принципом действия. Электромеханические устройства имеют подвижную часть (ригель), которая входит в паз ответной планки. Электромагнитные подвижных частей не имеют, они работают за счёт электрического импульса. В отличие от обычных механических, в таких замках открывание запирающего элемента и блокировка дверного полотна при закрытии происходят за счёт электрического механизма.
- Наличие видеорежима. Более дорогой вариант домофона, имеющий видеокамеру на планке вызова и дисплей в приёмном устройстве.
- Возможность беспроводной установки. Предполагает наличие автономного элемента питания у замка и планки вызова.
Не стоит забывать, что предполагается установка уличного варианта домофона для калитки
Значит, надо обратить внимание на то, при каких температурных режимах способно работать устройство, обладает ли его наружная панель антивандальными свойствами
Что нужно учитывать
При покупке замка для калитки надо учитывать ряд характеристик запорных устройств. Не следует упустить из вида:
- Толщину полотна, ее надо учитывать при любом типе конструкции. Если запирающее устройство слишком тяжелое, при нем потребуется надежное крепление. Если материал калитки — тонкий профлист, массивный замок не будет функционировать на должном уровне.
- Нагрузку на модель. При высокой проходимости некачественный запор быстро придет в негодность.
- Способность защиты от взлома. К выбору запирающего устройства надо подходить рационально. Замки делятся на четыре уровня безопасности.
Нелишним будет проверка мелких деталей, работы ключа, удобства ручки.
Типовые схемы подключения домофонов
Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.
Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:
Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку
Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.
Далее показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.
Правила работы калиток
Количество калиток не ограничено. Группа калиток и подъездных домофонов составляют кластер.
Домофоны “Калитки” открываются всеми ключами, зарегистрированными в кластере.
С Калитки можно вызвать любую квартиру кластера, набрав номер нужной квартиры и нажав на кнопку “Звонок”.
Когда Калитка объединяет несколько домов, возможны пересечения номеров квартир. В таком случае при наборе номера квартиры на Калитке с помощью голосового сообщения жителю предлагается дополнительно выбрать дом, к которому относится его вызов.
В мобильном приложении “Спутник: Умный дом” есть возможность свайпом переключаться между домофонами подъезда и всех Калиток и возможность открывать нужную дверь.
Домофоны кластера должны быть подключены к интернету. Вызов с Калитки осуществляется через SIP (интернет) звонок. В случае отсутствия интернета, Калитка работает в режиме замка и обеспечивает доступ по ключам кластера. Вызов в таком случае не осуществляется.
Схема подключения домофона
Монтажная схема аудиодомофона
Любой домофон – это переговорная трубка, панель вызова, видео- и аудиоаппаратура, электронный или электромеханический замок, коммутатор. Рассмотрим, как работает каждый из перечисленных выше элементов:
- Переговорная трубка цифрового аппарата должна находиться в квартире, чтобы хозяин принимал сигналы и мог открыть дверь. Стандартное подключение предусматривает обязательное подключение к замку.
- Панель вызова служит для набора номера квартиры или вызова в частный дом. Это устройство с кнопками набора, оно может оснащаться дешифратором, который считывает код с электронных ключей или специальных карточек, может иметь подсветку или визуальный определитель номера квартиры. Последний редко используется в системах контроля доступа к жилью, чаще его монтируют в охранных системах промышленных сооружений.
- Электронный или электромеханический замок домофона служит для контроля состояния входной двери подъезда или ворот частного дома. Чаще устанавливается с электромагнитным замком и цифровой домофон. Магнитный замок легко открывается с улицы, но профессионалы утверждают, что он надежнее электромеханического с металлическими ригелями, которые приводятся в движение электродвигателем.
- Модуль коммутатора передает сигнал вызова от панели абоненту.
Как устанавливать и подключать домофон
Девайс с электромагнитным замком
Электромагнитные замки крепятся на дверь разными способами:
- В подготовленную нишу (вырез), при этом прочные элементы корпуса накладываются на дверное полотно. Это решение не требует наличия столярного опыта, но со стальной дверью могут возникнуть сложности, так как понадобятся навыки сварщика и слесаря.
- Во внутреннюю полость деревянной или металлической двери. Контактная магнитная площадка должна быть выведена на один уровень с поверхностью дверного полотна.
Второй вариант обуславливает высокую точность монтажа, но требует профессионального столярного опыта – паз для замка рекомендуется вырезать аккуратно и строго по размерам. Крепится замок метизами. Корпус его приваривать к двери запрещено – устройство придется ремонтировать, менять или регулировать для более высокой точности расположения ригелей.
Кабель для подачи напряжения на замок следует крепить или по торцу дверного полотна, или под наличниками дверной рамы. Таким же образом укладывают электромагистраль внутри накладного кабель-канала.
Аппарат контроля доступа без замка
Домофон без замка – распространенный в частных домах способ подключения, поэтому смонтировать такую схему может и дилетант. Для монтажа наружного и внутреннего блоков к коммутатору прокладывают кабель, состоящий из четырех жил, или два двужильных провода. Две жилы используются для подачи напряжения питания, две оставшиеся – для подачи аудио- и видеосигналов.
Как будет подключаться домофон, зависит от выбора хозяина дома. Если удобнее выйти на улицу и открыть ворота, то возможен монтаж без электромеханического или магнитного замка. Но более удобный вариант – аппаратура с замком, управление которым будет производиться через кнопку на домофоне.
Подключение видеодомофона без замка
Также можно не монтировать видеоаппаратуру, а вместо камеры установить дополнительную вызовную панель. Такое решение применяется при охране участков большой площади, где есть несколько ворот или калиток. Иногда устанавливают видеокамеру наблюдения вместо второй панели вызова, что позволяет владельцу быстрее решить, открывать калитку или оставить ее запертой.
Коммутация проводки
Самым сложным вопросом в установке домофона является подключение кабеля. Многие люди, боясь сделать что-то неправильно, отказываются от самостоятельного выполнения такой работы и прибегают к помощи специалистов. На самом деле, не так все страшно как кажется, ведь каждый производитель прилагает к устройству подробную инструкцию, в которой имеются все необходимые схемы подключения.
Каждая клемма имеет свое назначение, поэтому подключая кабель, нужно внимательно следить к какой из них подсоединяется тот или иной провод. Все делать нужно поочередно. Сначала подсоединяется один провод (например, красного цвета) к соответствующей клемме на внутренней, а затем на наружной панели устройства. Затем приступают ко второму. И так до тех пор, пока все провода не будут надежно закреплены. После подключения нужно проверить работоспособность домофона.
Лучшие модели
На рынке имеется огромный выбор домофонов. Несколько наиболее популярных моделей:
Activision AVC-305 PAL. Это накладная вызывная панель, оснащенная видеокамерой с разрешением 600 ТВЛ. Угол обзора — 70° (по горизонтали) и 55° (по вертикали). Чувствительность камеры — 0,1 люкс, подключение стандартное, 4-х проводное;
Falcon Eye FE-611. Вызывная панель всепогодного типа, с разрешением 600 ТВЛ и чувствительностью 0,1 Лк. Угол обзора — 60° по горизонтали. Прочный корпус изготовлен из нержавеющей стали, есть ИК подсветка (1,5 м). Класс защиты — IP66;
- EP-2297. Цветной 8” монитор для видеодомофона. При нажатии кнопки вызова автоматически делается фото посетителя с датой и временем визита. Оснащен картой памяти на 32 Гб. Обеспечивает двухстороннюю аудио-видеосвязь;
- CTV-2700IP B. Комплект беспроводного домофона. Включает вызывную панель и дисплей, Wi-Fi модуль, электрозамок и другие необходимые компоненты. Способен выполнять все функции, свойственные современным моделям видеодомофонов;
Tantos iPanel. Вызывная панель, оснащенная камерой высокого разрешения (800 ТВЛ). Чувствительность — 0,1 Лк, угол обзора — 60°. Стандартная 4-хпроводная линия подключения.
Приведенные примеры не являются единственно возможными вариантами. Ассортимент специализированных магазинов весьма широк и постоянно пополняется, что позволяет выбрать модель на самый взыскательный вкус.
Домофон с замком на калитку — важный и надежный элемент для безопасности дома
