Как самому поставить винтовые сваи
При планировании постройки дома, в первую очередь стоит позаботиться о прочном и долговечном фундаменте. Перед началом строительства, стоит учитывать много факторов, таких как особенности грунта, стоимость монтажа, и то какой строительный материал вы хотели бы использовать. В случае фундамента на винтовых сваях стоимость его установки достаточно низкая, но его стоит выбирать, только в случае деревянных построек.
Преимущества выбора фундамента на сваях
- Быстрая установка, за счет отсутствия необходимости выравнивания почвы;
- Возможность установки практически при любых природных особенностях рельефа;
- При частом изменении физических свойств грунта, в зависимости от времени года;
- Уплотнение грунта, при ввинчивание лопастей свай, что увеличивает несущую способность фундамента в целом;
- Установить винтовые сваи можно в любое время года;
Выбор длины и диаметра свай
По сути, свая — это цельная стальная труба, обработанная антикоррозийным покрытием, с винтовой лопастью, различающаяся длиной и диаметром. Сваи небольших диаметров (от 47 до 76 мм) используются для постройки легких конструкций заборов и ограждение из сетки. Отличаются цельными или приваренными наконечниками, а также числом витков лопастей.
Одна стандартная винтовая свая с диаметром 108 мм выдерживает нагрузку в 3,5 тонны, и можно легко посчитать, какое количество, вам будет необходимо для постройки вашего дома. Главное не забывать, что необходим запас прочности в 30%, с дополнительными нагрузками. Ввинчивается такая конструкция опоры минимум на 1.5 метра в глубину почвы.
Инструкция по монтажу и установке винтовых свай
Список необходимых инструментов и оборудования:
- Бур (понадобится для анализа грунта и для подготовки лунок под сваи);
- Строительная рулетка для замеров;
- Лом для закручивания винтовых свай, и трубы, которые будут выполнять функцию рычагов;
- Арматура для разметки;
- Шпагат для точной разметки фундамента, длиной больше ста метров;
- Магнитный уровень 30 см, чтобы сохранять точность ввинчивания;
- Гидроуровень для разметки местности;
- Лазерный нивелир для выравнивания горизонтальных погрешностей в уже установленных сваях;
Разметка будущего фундамента
Проводим диагностику грунта на наличие камней, и путем предварительного бурения, анализируем и готовим разметку свайного поля.
Для облегчения дальнейшей точности разметки, делаем одну сторону фундамента неизменной, чтобы все последующие вычисления и при необходимости передвижения разметки были по этой «главной стороне».Важно не забывать делать все линии немного больше длины планируемого фундамента. Завершая предварительную разметку, начинаем работу буром
В самом начале необходимо поставить винтовые сваи по углам. Размер будущих отверстий для наших свай должен быть меньше, чем диаметр сваи, также как и длина. Вкручивание свай происходит благодаря продетому лому и использование труб, в качестве рычагов
Завершая предварительную разметку, начинаем работу буром. В самом начале необходимо поставить винтовые сваи по углам. Размер будущих отверстий для наших свай должен быть меньше, чем диаметр сваи, также как и длина. Вкручивание свай происходит благодаря продетому лому и использование труб, в качестве рычагов.
При каждом втором прокручивании, стоит сверяться с магнитным уровнем, чтобы в случае чего исправить неточность. При хорошей проходимости грунта, все ввинченные сваи выставляем по гидроуровню и дальше работаем по выставленной шкале, если же высота труб различна, будем устанавливать ее по шпагату и ориентироваться по нему. Так, выравнивая сваи по нашему заданному уровню, продолжаем работу с боковой частью будущего фундамента, постепенно увеличивая «паутину» нашего шпагата между сваями и продвигаясь внутрь.
При проведении работ с данным видом материала, вы можете столкнуться с вполне логичными препятствиями внутри грунта, несмотря на качество предварительного анализа
Важно помнить, что при монтаже винтовых свай-опор, такие препятствия и отклонения от норм по глубине захода винта, не должны допускаться ни в коем случае, так как это грозит обвалом или перекосом вашего будущего дома, и потому так необходимо установить винтовые сваи по четырем сторонам будущих углов здания
Завершение работ завершение работ для фундамента
После установки всех свай по заданному уровню, их следует проверить строительным нивелиром, и благодаря точности его лазера, узнать, нужна ли корректировка по горизонтали. Бетон является дополнительной защитой от коррозии и увеличит срок службы основания вашего дома.
Конструкция фундамента на винтовых сваях
Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.
Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.
В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.
Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.
Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.
Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

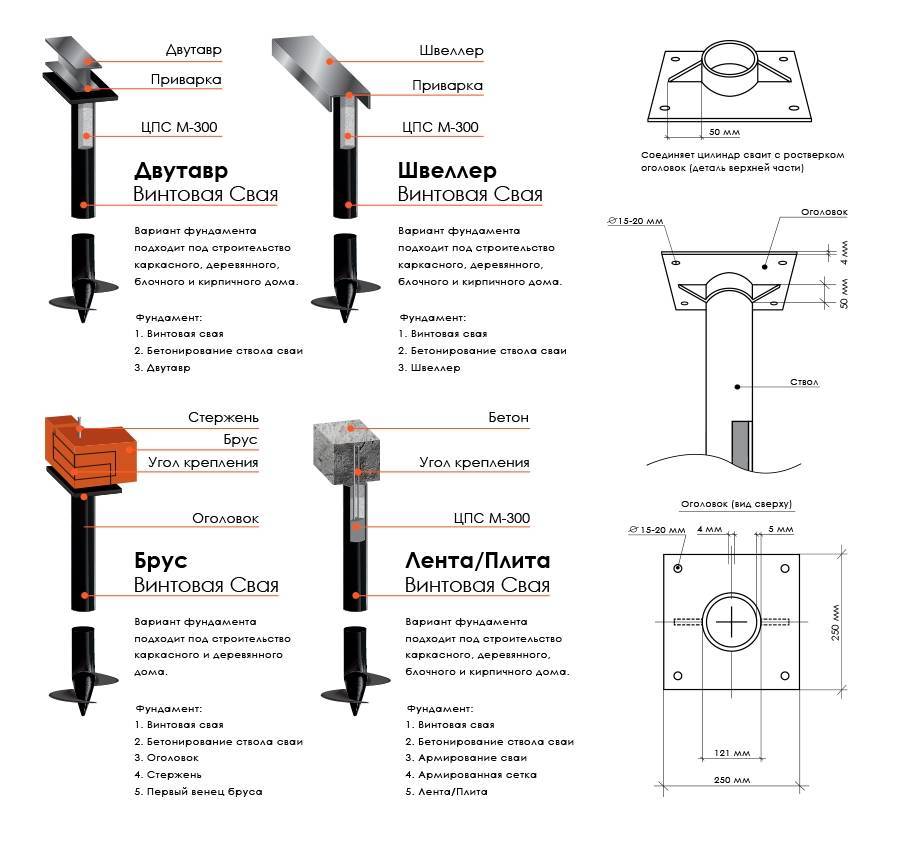

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.
Конструкция винтовой опоры
Свайно винтовую опору собирают из нескольких частей:
- ствол (опорная труба);
- наконечник;
- лопасти.
Ствол
В данной таблице приведены самые распространённые диаметры стволов опор, применяемых в строительстве. В индивидуальных случаях могут использовать для изготовления свай трубы других размеров.
Наконечник
Сварные наконечники применяют для возведения опорного основания в слабых неплотных грунтах. Сварные конусы обладают меньшей прочностью, чем литые наконечники.
Плохо сваренный конус наконечника при вхождении в грунт может разойтись, вследствие опора разрушится.
Винтовые сваи со скошенными нижними концами пользуются большой популярностью. Такая конструкция значительно удешевляет изготовление свай. Скошенные торцы стволов небольшого диаметра ни в чём не уступают конусным наконечникам.
Лопасти
От величины и остроты краёв лопастей зависит лёгкость ввинчивания в почву опоры. Это влияет в свою очередь на сроки возведения винтовых фундаментов.
Однако дополнительный винт для сваи обеспечит опоре повышенную несущую способность и облегчит вхождение ствола стойки в плотные слои грунта.
Самодельные винтовые сваи делают с лопастями небольшого диаметра.Их следует изготавливать из листового металла толщиной не более 2 – 3 мм. Более толстый металл потребует применения промышленного оборудования, такого например, как гильотинные ножницы.
Самостоятельное изготовление
Выбор материала (сечение, длина, форма) производится на основании ряда факторов: уровень предполагаемой нагрузки, структура почвы, в частности, граница ее промерзания. Нужно понимать, что изготовленная своими руками свая выдержит вес легких построек, в том числе забора из профнастила, сетки, дерева. Для работы нужно подготовить трубу диаметром от 70 до 100 мм. Длина изделия определяется уровнем заглубления и высотой забора.
Изготовление оголовка трудностей не вызывает и производится как показано на фото, особое внимание уделяется качеству сварного шва
Важная особенность опоры данного вида – заостренный наконечник. Чтобы сделать его своими руками, нужно с одной стороны трубы сделать продольные срезы в нескольких местах, излишки материала удаляются.
Далее, секции необходимо согнуть до получения конусообразной формы трубы. Осталось только своими руками сварить их между собой, после чего отрихтовать соединительные швы.
Винтовая часть изготавливается либо из специальных заготовок с литым наконечником, либо используется 5-6-миллиметровая сталь
Изготовление лопастей своими руками может выполняться с применением уже готовых элементов, например, от старого бура. Если подручных материалов подходящей конфигурации нет в наличии, допускается сделать лопасти собственноручно, для этого нужно подготовить металл – сталь 5-6 мм толщиной. Диаметр определяется уровнем заглубления винтовой сваи: чем глубже она будет располагаться, тем меньше должна быть лопасть.
Изготовление своими руками предполагает ограничение возможностей при воплощении некоторых идей, поэтому свайные опоры легче выполнить однолопастными, для чего требуется растянуть созданную заготовку винта посредством тисков и приложения физических усилий. Степень растяжения определяет созданный ранее чертеж сваи для забора. Все сварные швы необходимо зачистить, а готовую конструкцию следует покрыть антикоррозионным составом.
Вероятные сложности при изготовлении
Даже при наличии достаточного опыта в строительстве, не всегда удается в точности воссоздать правильную конструкцию винтовых опор в бытовых условиях, что в дальнейшем повлияет на качество постройки, а также на срок ее службы. Рекомендуется в точности узнать, какую марку стали применять, толщину метала и достаточную длину готового изделия. Для этого необходимо выполнить ряд сложных расчетов.
Сначала нужно разметить железо под вырезание одинаковых кругов диаметром 25 см, резка плазменным резаком
Легковесный забор допустимо построить с помощью самодельных опор, но в этом случае рекомендуется для повышения надежности использовать трубы достаточно большого сечения и лопасти значительной толщины, что не всегда целесообразно ввиду существенной разницы между реальным уровнем нагрузок и степенью прочности фундамента. Подобный разбег влечет за собой более крупные расходы.
Винт одевают на наконечник конуса и прихватывают сваркой со стороны внутреннего края кромки
Изготовление свайной опоры на производстве предполагает необходимость использования цинкового покрытия, что значительно эффективнее, нежели обычная краска, пусть и при многослойном ее нанесении.
Нужно учитывать, что при погружении сваи происходит моментальное повреждение покрытия при контакте с камнями, что приведет к быстрому развитию процесса коррозии фундамента забора.
Опасность на данном этапе заключается в некачественных сварных швах, что повлияет на прочность наконечника и лопастей. В результате приваренные конструкционные элементы при погружении сваи могут существенно деформироваться, а в худшем случае и вовсе оторвутся.
Все эти факторы негативно скажутся на длительности эксплуатации забора даже при условии правильно составленного чертежа. Соответственно, при изготовлении винтовых свай играют важную роль не только верно подобранные размеры изделия, но также их качество. Поэтому за самостоятельное производство следует браться лишь при условии наличия соответствующих знаний и опыта.
О низком уровне качества свидетельствует небольшая стоимость и небрежное исполнение, в частности, крепление элементов (лопастей, оголовка) и неравномерная обработка антикоррозионным составом. Если все же выбран вариант самостоятельного изготовления, нужно быть уверенным в своих силах, иначе придется переделывать ограждение, на что уйдет время, силы и дополнительные средства.
Особенности
Винтовые сваи представляют собой пустотелые трубы с резьбой, оборудованные сварным наконечником. Для строительства забора на каменистых почвах используют комбинированные, с дополнительными лопастями, модели. Они обеспечивают равномерность нагрузки на металлическую трубу и увеличивают прочность конструкции. На торфяных и песчаных грунтах используют сваи с закрытым наконечником, на всех остальных – с открытым. Трубы выпускаются с различным диаметром, выбор которого зависит от почв, высоты заграждения, материала для заполнения, наличия калитки и въездных ворот, от ветровой нагрузки и уровня промерзания грунта.
Наиболее распространёнными считаются трубы диаметром 76 и 89 мм. Они предназначены для монтажа забора из профлиста, шифера, металлического штакетника и готовых сварных секций. Для облегчённого заграждения из сетки рабицы или деревянного штакетника достаточно будет свай с диаметром 57 мм.
Винтовые сваи устанавливаются в землю ниже уровня промерзания грунта. Монтаж производится с определённым шагом, равным длине одной секции. Сверху на них монтируются столбы, между которыми и размещается заполнение. В качестве них часто используются трубы чуть меньшего диаметра, которые вставляются в полость сваи и надёжно фиксируются в ней.
Винтовые сваи для заборов
Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.
Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.
Сваи принято различать по нескольким параметрам.
Во-первых, они делятся по виду резьбы:
- имеющие стандартную резьбу (рис. 1);
- с лопастями;
- с комбинированной резьбой (рис. 2).
Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.
Во-вторых, сваи различаются по своему диаметру.
Наиболее популярные сечения для установки заборов:
- диаметром 57 мм;
- диаметром 76 мм;
- диаметром 89 мм.
Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.
В-третьих, их различают по способу изготовления:
- сварные;
- комбинированные;
- литые.
Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.
Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.
Сварные сваи
Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.
Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:
- для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
- с наконечником открытого типа – подходит для любых грунтов;
с наконечником закрытого типа – также подойдет для грунта любого типа.
Литые винтовые сваи
Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.
Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:
- стандартными. Для обычных грунтов с крупными лопастями;
- для участков с высокими грунтовыми водами. Со средними лопастями, гарантирующими, что во время ввинчивания, грунт не будет разрыхляться;
- для вечномерзлых грунтов. С лопастями небольшого размера, которые облегчают работу по установке сваи и исключают риск перекоса.
Изготовление наконечников
Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:
- Из тела трубы;
- Из отдельных сегментов;
- Цельнометаллические;
- Крестообразные.
В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.
Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.
Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.
Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на 1.5-1.7 метра.
Как изготовить лопасть для винтовой сваи
Самым сложным элементом винтовых свай являются лопасти, эта часть свайной конструкции выполняет насколько функций:
- Обеспечивает поступательное движение при закручивании;
- Снижает давление наконечника на грунт;
- Фиксирует опору в вертикальной плоскости;
- Препятствует выдавливанию при морозном пучении.
Лопасть устанавливают в нижней части опоры, общие требования к конструкции: оптимальная толщина – до 5 мм, наружный диаметр до 300 мм, шаг винта 0.2-0.4 от внешнего диаметра. Винтовые сваи изготавливают с одно- или двухзаходными лопастями.
Однозаходная конструкция самая простая и представляет шнек с одним оборотом. Из листового металла плазморезом вырезают заготовку в виде круга с внутренним посадочным отверстием, на заготовке делают разводку – односторонний диаметральный разрез. С помощью слесарного инструмента заготовку растягивают на
ширину шага винта. В двухзаходной конструкции две одинаковые лопасти наваривают на расстоянии 250-300 мм, нижняя лопасть монтируется на 20-30 мм выше наконечника.
Нижнюю часть – режущий край, лопасти затачивают под 45 градусов, острые края разреза закругляют. Лопасть монтируют перпендикулярно телу опоры, приваривают двойным швом. Надежность и качество сварного соединения обеспечивает долговечность опоры, при сварке рекомендуется следить за качеством сварного шва.
Стоимость
Цена стержня 108/300 длиной 1650 мм, со сварным наконечником – 1550 рублей. 3000 мм – 2050 рублей. Аналогичная 3-метровая свая, но с литым наконечником, обойдется в 3200 рублей. Также для связки опор используют оголовок ценой 300 рублей.
Цена на работы зависит от характеристик свай, грунта и других факторов. Ориентировочно:
- установка стержня 108/300/1650 мм – 1500 рублей;
- 108/300/3000 мм – 1900 рублей;
- 133/350/1650 мм – 1650 рублей;
- 133/350/3000 мм – 2400 рублей.
К работам также стоит добавить:
- обвязку (500 – 1000 рублей за погонный метр);
- бурение лунок (от 300 рублей);
- пробное закручивание (2000 рублей);
- аренду генератора (если на участке нет света или действующая сеть не способна обеспечить мощность 5 кВт).
Процесс изготовления
Перед тем как сделать сваи для фундамента своими руками, нужно запастись всем необходимым материалом.
Выбор трубы для ствола
Основу винтовой сваи делают из пустотелой стальной трубы толщиной не менее 4 мм. Марка стали по прочности – и более.
Обратите внимание! Чем больше толщина стенки трубы, тем прочнее будет ствол. Но при изготовлении в кустарных условиях из толстого металла будет непросто сформировать острый конусный наконечник
Ствол делают из прочных стальных труб Источник Длина ствола подбирается исходя из того, на какой глубине в месте строительства залегают плотные непромерзающие слои грунта. Такие данные можно получить в местной геолого-разведывательной службе или расспросив ближайших соседей, построивших дома по проекту, привязанному к местности. Ещё один вариант – сделать пробное бурение.
К этому значению нужно прибавить 30-50 см на заглубление в несущий слой и высоту ствола, остающегося над поверхностью земли. Запас желательно сделать побольше, иначе при нехватке длины сваю придётся наращивать, приваривая к верхнему концу отрезок трубы, что ослабит конструкцию.
Проще обрезать лишнюю длину, выровняв все сваи по уровню после установки Источник
Диаметр ствола тоже имеет важное значение для прочности и несущей способности фундамента. Он регламентируется строительными нормами и правилами
Чтобы не тратить время на изучение специальной литературы, выясняя, как сделать свайный фундамент своими руками, ориентируйтесь на следующие значения:
- столбы для лёгких заборов делают из труб диаметром 47-76 мм;
- более массивные ограждения, бани, беседки и прочие надворные постройки устанавливают на основание из свай диаметром не менее 89 мм;
- для возведения каркасного дачного дома или постройки из бруса используют опоры диаметром 108 мм и более.
Чем обусловлено применение свайного фундамента, как устроена свая
Расчет свайно-винтового фундамента, опеределение нагрузки на сваю
Необходимость возведения фундамента по данной технологии часто вызвана характерными признаками грунта (суглинок, плывуны, макропористая почва, песчаная, глинистая и т. Д.). Метод использования свай придает дому бóльшую надежность и делает структуру свайного фундамента прочной и устойчивой на местности с нестабильным грунтом. Иногда дом на сваях делают потому, что техника не может пройти в данной местности: нет дороги.
Обычно на свайном фундаменте возводят легкие и прочные дома: из бруса, каркасные, блочные, из сборных панелей. Способы размещения свай обусловлены задачами строительства. Для частных домов используют, в основном, способ свайного поля. Здание малой площади расположено на свайном фундаменте, который испытывает значительные вертикальные нагрузки. Их связывают, для повышения прочности по периметру или объединяют ростверком (бетонное покрытие с армированием). Используются они по принципу действия сваи-стойки, когда давление от веса здания должно переходить на грунт.
Свайно-каркасный фундамент подходит для домов легкой конструкции, например, каркасного
Основным правилом при учете надежности должен являться правильный расчет несущей способности сваи, изготовленной самостоятельно, а также характеристики грунта. Другими словами, какую нагрузку способна выдерживать отдельная свая, чтобы впоследствии не было риска осадки. Рассчитывая способность сваи выдерживать нагрузки, исходят из того, каким окажется вес построенного дома.
Определить эти параметры можно также по Таблице 7 (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты») так как приводить полностью расчеты в статье не представляется возможным.
Максимальная нагрузка
Средняя нагрузка на трубу диаметром 56 мм, не должна превышать 5 тонн
Насколько глубоко свая должна входить в землю? Обычно ее заглубляют от 1, 5 до 3 метров.
Главное условие – она должна пройти слой грунта, промерзающий зимой. Свойство грунта удерживать влагу в порах особенно свойственно супесям и суглинкам. Зимой вода замерзает и занимает в почве бóльший объем. Эту особенность называют пучением грунта и строители хорошо знают, что нужно ограничивать усадку дома с помощью допустимых величин. Говоря иначе, давление дома на свое основание не должно быть выше расчётного сопротивления грунта, подверженного силам пучения.
Конечная часть сваи с винтом должна находится в прочном слое, не содержащем грунтовых вод и ниже слоя промерзания почвы.
Как рассчитать глубину, на которой должен остановиться нижний конец сваи? Можно обратиться к нормативным документам и воспользоваться таблицей 1. Чтобы определить, насколько должна быть забита свая именно в вашем случае, воспользуйтесь тем же документом – таблица 2. Скачайте весь документ СНиП о строительстве свайных фундаментов (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты»).
Таблица 1. Расчет заглубления винтовой сваи
Таблица 2. Расчет заглубления винтовой сваи для разного рода грунтов
По показаниям, приведенным в таблицах, свая из трубы диаметром в 56 мм. способна выдержать нагрузку до трех тонн. Необходимо знать, что для данной трубы средняя нагрузка не должна превышать пяти тонн. Уверения продавцов о нагрузке в 20 тонн ничем не обоснованы.
Коррозийные показатели свай винтового фундамента
Сваи обязательно надо обрабатывать антикоррозийными средствами
В работах на тему свайных фундаментов (Н. С. Метелюк, Г.Ф. Шишко, А. Б. Соловьева, В. В. Грузинцев. Сваи и свайные фундаменты. Справочное пособие.- Киев.: Будивельнiк, 1977) приводятся данные о коррозии, которым подвергается свая в грунте. Этот показатель определен двумя или пятью десятыми миллиметра в год. Британский стандарт BS 8004 “Фундаменты” (пункт 10.3.5) указывает, что в не разрушенных грунтах этот показатель составит один-два миллиметра за 90-100 лет. Рассчитывайте, насколько грунт агрессивен, учитывайте качество стали и покрытие, применяемое против коррозии.
Основные параметры при расчете:
- условия грунта
- режим залегания грунтовых вод
- особенности свай, их изготовления
- присутствие шлама (пылевые и мелкие составляющие) в твердой почве конечной точки
