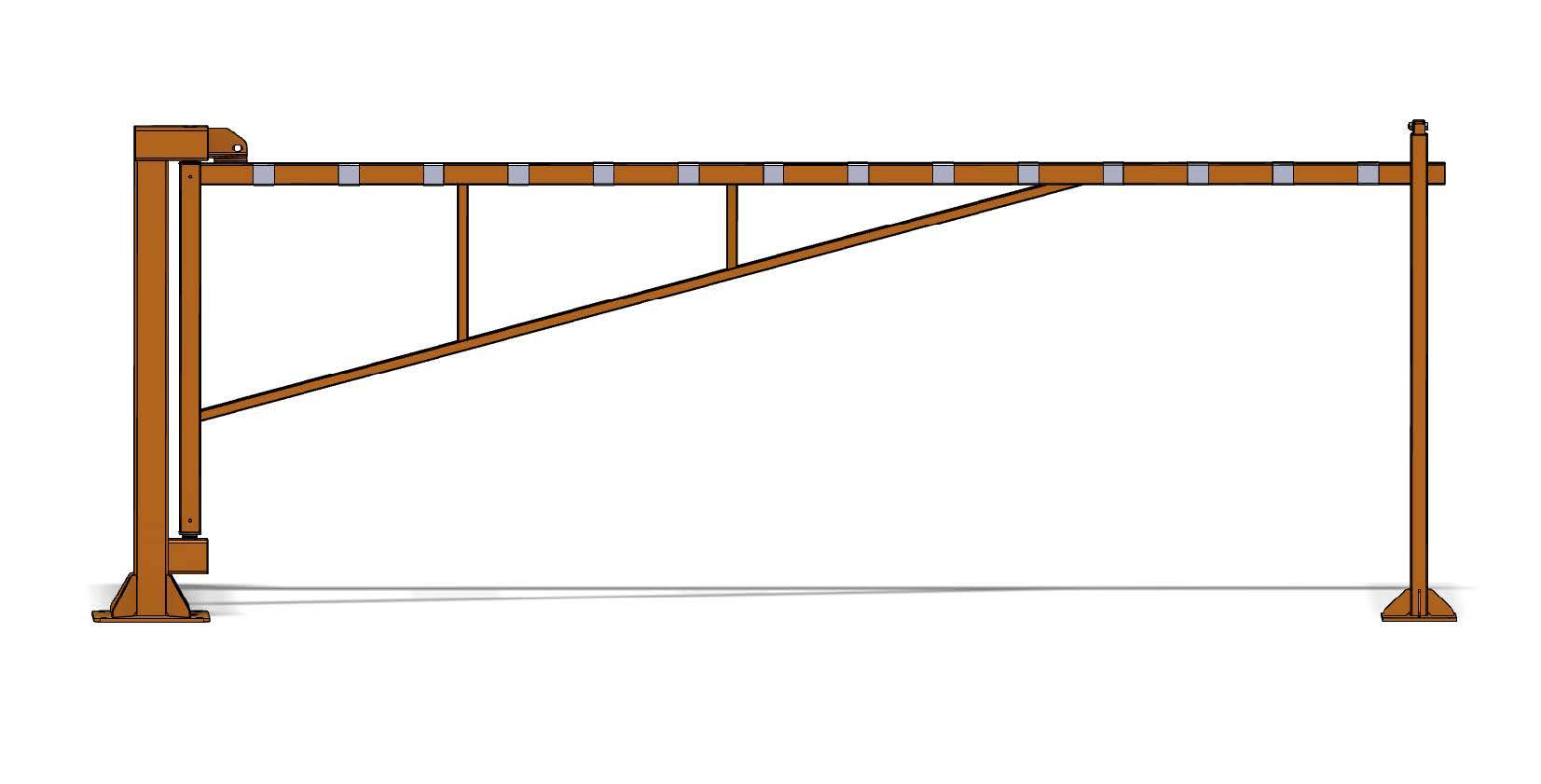

Что собой представляет механический поворотный шлагбаум

Как изготовить шлагбаум для дома своими руками?

Вы уже знаете, что только два вида материала может использоваться для реализации такой идеи. Каждый имеет свои отличия, которые отражаются на подготовительном этапе нарезки деталей и на процессе сборки.

Особенности металлической поворотной системы

Для перекрытия большого пролета установите металлический поворотный шлагбаум, со стрелой в виде фермы.
На ней закрепите поворотный механизм.
Для устойчивости стрелу оформите из трубы с прямоугольным сечением.
Стойку сделайте из трубы 200*100 либо 200*200 мм.

Особенности деревянного подъемного механизма

Чтобы добиться максимальной прочности и надежности, делайте его с двойной стрелой.
Усильте подъемный механизм, зафиксировав его прочными втулками и болтами с гайками из стали.
Оптимальная длина стрелы — расстояние между опорами + 100 см.
Основу-тумбу выполните из большого бруса со стороной более 100 мм и высотой более 1,5м. Для устойчивости продумайте ее заглубление в почву на 40 см, а поворотной механизм крепите ниже верхней части на 10 см.
Стрелу оформите из двух досок одинаковой длины. Закрепите их друг к другу деревянными втулками через каждые 70 см.

Технология установки

Этапы установки одинаковы для любого механического шлагбаума, но все же у деревянного и металлического шлагбаумов процесс работы несколько отличается.

Чтобы правильно установить шлагбаум своими руками, ознакомьтесь с инструкцией:

Подготовьте место установки:
- забетонируйте площадку с подходящей глубиной при использовании металла;
- выкопайте глубокую яму при установке деревянного шлагбаума.
Подготовьте предварительно все детали для повышения прочностных характеристик:
- покрасьте все металлические части и дайте им высохнуть;
- обработайте антисептиком древесные элементы.
Установите и зафиксируйте опоры:
- металлический шлагбаум крепите к полностью застывшему бетону анкерными болтами;
- деревянный шлагбаум вкапывайте в подготовленную яму. Для большей устойчивости присыпьте его щебнем и утрамбуйте вместе с грунтом.
Установите осевой механизм и смонтируйте стрелу по правилам, указанным выше под конкретный тип механизма.
Закрепите противовес в том месте, где стрела выходит за основание на 40-70 см.
Проверьте, правильно ли работает шлагбаум и прочны ли все соединения.

Установка поворотного шлагбаума

Монтаж ручного горизонтального шлагбаума осуществляется в следующей последовательности:

Формируется бетонная закладная для крепления основной тумбы. Для этого в земле делается углубление, в которое заливается бетон. Количество бетона должно обеспечить неподвижность стойки при ее перемещении.
К бетонной закладной на анкерных болтах крепится тумба.
Производится установка стрелы на тумбу. Для этого на тумбе должно быть специальное поворотное крепление.
Работа поворотной стрелы регулируется, отмечается место нахождения опорной стойки.
Стойка для стрелы крепится на другой части дороги. Крепление выполняется к асфальту или бетону анкерными болтами.
Выполняется подгонка замка для запирания стрелы.

При правильном монтаже горизонтальный поворотный шлагбаум обеспечит надежную защиту от несанкционированных проникновений на любую охраняемую территорию, а его содержание и обслуживание практически ничего от вас не потребуют.

Области применения

Ограничительные приспособления встречаются на территории таких объектов:

многоквартирных зданий;
стоянок автомобилей;
дачных поселков;
запрещенные для въезда территории;
заповедники;
частные владения и т. д.

Мнение специалиста

Самостоятельный монтаж шлагбаума – достаточно непростая задача, требующая немало времени и усилий. Особенно это касается автоматического варианта, которому требуется специальная настройка и подключение – велик риск подключить его неправильно. Поэтому, если есть возможность, лучше всего будет доверить эту задачу специалистам.

Константин Котовский

Обзор производителей автоматических шлагбаумов

В России наиболее популярными считаются шлагбаумы следующих марок:

Рассмотрим подробнее линейки этих производителей, подходящие для установки во дворах жилых домов:

1. Автоматические шлагбаумы CAME

Базовый модельный ряд шлагбаумов CAME GARD имеет несколько вариантов длины стрелы – от 2,5 м до 6 м. Применяются при температуре окружающей среды от -20 до +55°C; допускается использование обогревателя для северных регионов.

Практически у всех устройств CAME GARD возможно регулировать скорость подъема заградительной планки. Минимальное время подъема у моделей GARD 4000 и GARD 3750 составляет всего 2 секунды.

Шлагбаумы CAME GARD подходят для высокоинтенсивной эксплуатации. Исключение GARD 2500 — это шлагбаум для дворов с низким трафиком. Интенсивность данной модели не выше 30%. Шлагбаум имеет стрелу длиной 2,5 м, которую поднимает до угла 90° за 4 секунды. Шлагбаум CAME GARD 2500 отличает увеличенный показатель наработки на отказ. Это может быть важным для жильцов небольших многоквартирных домов, которые не хотят столкнуться со скорой поломкой заградительного устройства.

2. Автоматические шлагбаумы DOORHAN

Базовая линейка Barrier-PRO может оснащаться прямоугольными или круглыми стрелами длиной от 3 до 6 метров, что достаточно для большинства зон проезда. Температура эксплуатации устройств контроля проезда находится в диапазоне от -40 до +55°C, а максимальное время открытия составляет 2 секунды для Barrier PRO-RPD и 6 секунд для остальных вариантов исполнения. Показатель интенсивности использования этого оборудования составляет 70%.

Например, комплект шлагбаума DOORHAN BR-PRO6000RKIT имеет показатель интенсивности 70%, то есть может применяться для дворов со средним и высоким трафиком. В комплекте – стойка со встроенной сигнальной лампой и приемником, стрела длиной 6 метров со светоотражателями, опора для стрелы, ключ-кнопка, фотоэлементы и балансировочная пружина. Максимальное время подъема стрелы – 6 секунд.

3. Автоматические шлагбаумы Nice

Базовый модельный ряд NICE WIDE представляет собой шлагбаумы для дворов, жилищных комплексов, административных территорий. Устройства отличаются высокой надежностью и увеличенным сроком службы. Пользователи отмечают хорошее управление шлагбаумами, быстрый отклик на команды и низкий процент ошибок в работе устройств.

Стрелы длиной от 3 до 7 метров имеют овальное сечение для уменьшения ветровой нагрузки. Напряжение питания двигателей составляет 24 В.

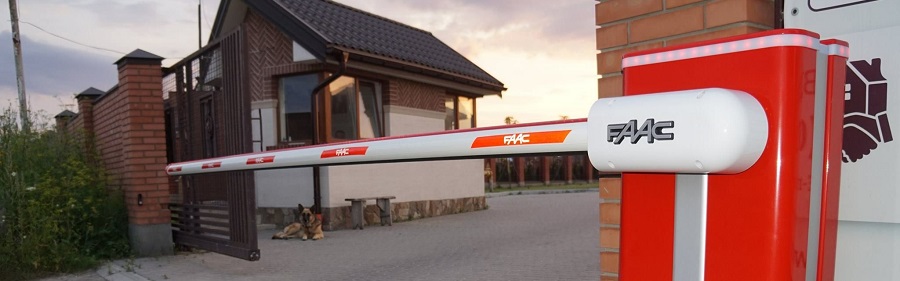

4. Автоматические шлагбаумы FAAC

Оборудование для организации контроля проезда бренда FAAC отличается продуманным исполнением из прочных материалов. Доступны модели как для узких проездов, так и с шириной до 7 метров.

Одна из популярных моделей FAAC 620STD устанавливается на любую сторону, подходит для проездов шириной до 4 метров и обладает простой, надежной конструкцией.

Для более широких проездов подойдет FAAC B680H с максимальной длиной стрелы 2-8 метров, показателем наработки на отказ до 2 млн циклов и регулируемой скоростью открытия стрелы от 1,5 до 6 секунд.

Подобранный с учетом всех факторов шлагбаум станет надежным барьером и защитой для территории, принадлежащей жильцам.

Подобрать автоматический шлагбаум вы можете самостоятельно на сайте TELECAMERA.RU, а также обратившись к нашим менеджерам.

Особенности антивандальных шлагбаумов

Основная задача, которую решает антивандальный шлагбаум, это предотвращение проникновения тяжелого транспорта или боевой техники на охраняемую территорию. Но в большинстве случаев они работают именно на психологическом уровне, сам вид такой преграды не вызывает желание прорваться через нее силой.

Чтобы установить антивандальный шлагбаум, цена которого, кстати, будет существенно выше по сравнению со стандартными моделями, которые вы привыкли видеть на парковках у торговых центров, необходимо провести ряд дополнительных подготовительных работ. В первую очередь следует помнить о том, что конструкции такого типа требуют устройства специального фундамента. Глубина его заложения определяется исходя из массы самого устройства и возможных нагрузок, которые оно должно выдержать.

Кроме того следует учитывать и то, что большую роль играет качество установки не только основной тумбы с приводным механизмом, но и ответной стойки, фиксирующей свободный конец стрелы шлагбаума. Именно надежное крепление устройства в двух точках (совместно с конструкцией самой стрелы) и обеспечивает возможность противостоять значительным ударным нагрузкам.

Для изготовления антивандальных шлагбаумов применяют сталь и другие высокопрочные материалы, способные выдержать значительные нагрузки. Обычно степень защиты антивандальных шлагбаумов достаточно высока, поэтому они могут устанавливаться в различных климатических условиях.

Все модели оснащаются системами блокировки привода при закрытом положении стрелы. Это не дает возможности открыть шлагбаум вручную, что позволяет предотвратить несанкционированный доступ на охраняемую территорию. Блокировка может быть как механической, так и электромагнитной.

Шлагбаумы во двор: факторы, влияющие на выбор

Так как шлагбаумы – это дорогостоящее оборудование, которое к тому же сложно поменять или модернизировать, то к выбору стоит подойти вдумчиво и основательно.

Чтобы сделать правильный выбор, необходимо проанализировать требования ко всем элементам конструкции шлагбаума и выяснить, какие особенности у них бывают.

Стрела шлагбаума

Длина заградительной планки – определяется шириной зоны проезда. Но длинная стрела будет подниматься медленнее. Если зона проезда широкая, то в некоторых случаях рациональнее поставить 2 синхронно работающих автоматических шлагбаума во двор, которые будут работать быстрее, чем один с длинной стрелой.
Форма сечения стрелы. Сильные ветра при установке на открытом пространстве – например, если шлагбаум устанавливается на территории загородного поселка – вызывают дополнительную нагрузку на стрелу и приводит с скорому выходу из строя механизма шлагбаума. Снизить ветровую нагрузку поможет овальная или круглая в сечении планка.
Складные или телескопические стрелы применяются, если шлагбаум используется в помещении подземной парковки. Высота потолков в таких помещениях часто не позволяет использовать стрелы длиной более 3-4 метров. Тогда устанавливается стрела, состоящая из нескольких секций, подвижных относительно друг друга.
Световозвращающие элементы и подсветка. Дополнительные аксессуары позволяют сделать стрелу заметнее в ночное время, а также в туман, дождь и метель. Тем самым предотвращается наезд автомобилей на стрелу.
Устройство защиты стрелы от наезда транспортного средства. В случае столкновения автомобиля с опущенной стрелой, она поворачивается по ходу движения, минимизируя повреждения автомобиля.
Буферные накладки. Если все же столкновение автомобиля со стрелой произойдет, то мягкие пружинистые накладки минимизируют ущерб.

Тумба шлагбаума

Механизм – гидравлический или механический. Выше уже приводилось сравнение этих двух типов механизмов.
Скорость подъема запорной планки и возможность регулировки этого параметра. Низкая скорость (например, 6-8 секунд) допустима, если поток машин небольшой. Если же движение интенсивное, то возникнут заторы. В этом случае необходимо использовать оборудование с минимальным временем открытия менее 2-3 секунд.
Интенсивность – данный показатель измеряется в процентах и показывает насколько интенсивной может быть работа шлагбаума за один временной промежуток. Например, интенсивность 70% означает, что за 10-минутный промежуток шлагбаум может работать 7 минут, а остальное время ему нужно “отдыхать”. Существуют модели, которые выдерживают 100% интенсивность и способны работать без перерывов.
Класс защиты и допустимая температура окружающей среды. Так как шлагбаумы используются в основном на открытом воздухе или на неотапливаемых парковочных комплексах, то им нужна защита от осадков. Обычно класс защиты корпуса тумбы производителями устанавливается не ниже IP54, что позволяет защитить механизмы от пыли и брызг воды. Минимальная температура окружающего воздуха обычно находится в диапазоне -20…+45°C. Эксплуатация во многих регионах России требует использования специального обогрева для механизма – с его помощью температурный диапазон расширяется до – 60°C.

Система управления

Фотоэлементы. Позволяют стреле остановиться при движении вниз, чтобы предотвратить повреждение автомобиля или нанести увечье человеку, остановившегося под стрелой.
Индукционные петли. Цель их использования такая же, как у фотоэлементов. Но принцип действия отличается. Если фотоэлементы могут “ослепнуть” от снега или дождя, то индукционные петли реагируют на присутствие металлического объекта вне зависимости от погодных условий.
Маячки и светофоры. Призваны организовать движение транспортных средств. Помогают автомобилям избежать столкновения как с самим шлагбаумом, так и со встречными транспортными средствами, если движение осуществляется в оба направления.

Определившись с этими моментами, можно приступать к выбору производителя шлагбаума.

Особенности конструкции шлагбаумов

Схема подключения автоматического шлагбаума.

По сути дела, в любом шлагбауме сочетаются два основных элемента:

Стойка. Базовый сегмент всего устройства. Именно на нем фиксируются стрелы, а также силовые механизмы. При изготовлении корпуса используются антивандальные материалы, которые с легкостью справляются с механическими повреждениями и коррозиями.
Стрела шлагбаума. Конструкционный элемент, с помощью которого непосредственно пересекается проем. При этом стрела может поворачиваться как по горизонтальной, так и по вертикальной осям. В большинстве случаев на изготовление стрел идет алюминий либо нержавеющая сталь, дерево и специальные сплавы. Габариты стрелы определяются шириной проезда, который требуется перекрыть, а также тем, с какой интенсивностью используется шлагбаум. По форме стрелы бывают прямоугольными, треугольными либо круглыми. Для безопасности их поверхности покрываются слоями светоотражающей краски. В некоторых случаях применяются яркие наклейки.

Современные модификации дополняются множеством опций. Это могут быть:

Ловители − приспособления, останавливающие и удерживающие стрелы шлагбаумов в закрытом состоянии.
Защитные юбки − дополнительные элементы, обеспечивающие безопасный проезд транспорта в условиях плохой видимости (речь идет о тумане, дожде, снеге, темном времени суток).
Различные блоки, которые дают команду на открытие. Здесь можно упомянуть об удаленно вмонтированных проводных кнопках, беспроводных брелоках, блоках, что контактно считывают коды с карт. Встречаются модификации, в которых управлением занимается автоматика.

Автоматические шлагбаумы призваны просто и надежно контролировать въезд и выезд из территории. Подобные системы функционируют в автоматическом режиме. Они управляются на расстоянии с помощью:

ПДУ (пульта дистанционного управления);
СКУД (системы контроля и управления доступом);
проводной кнопки открытия, которая находится у охранников.

Шлагбаумы дополняются такими опциями:

фотоэлементами безопасности;
сигнальными проблесковыми лампами;
светящимся дюралайтом (лентой на стреле шлагбаума).

Подобные дополнительные устройства обеспечивают безопасное использование шлагбаумов и комфортность управления ими.

Механические и автоматические шлагбаумы — что выбрать

Прежде чем выбрать ту или иную модель антивандального шлагбаума, необходимо проанализировать предполагаемые условия эксплуатации. И та и другая конструкция имеет свои плюсы и минусы, поэтому именно эксплуатационные характеристики и способность работать в определенных условиях должны ставиться во главу угла.

Механические шлагбаумы

Антивандальные механические шлагбаумы имеют достаточно простую конструкцию, они могут эксплуатироваться в различных климатических условиях. Рекомендованы для применения в условиях экстремальных отрицательных температур. Отличаются высокой надежностью и значительным рабочим ресурсом, при этом их стоимость в большинстве случаев ниже, чем у автоматических моделей.

Устанавливаются при невозможности обеспечить электропитание привода (значительное удаление электрических сетей). При выборе такой установки следует помнить о том, что для обслуживания и управления подобным шлагбаумом понадобится специальный персонал, кроме того, помните о том, что скорость открывания стрелы невысока.

Исходя из этого, область применения механических шлагбаумов ограничена в основном удаленными подъездными путями с низким транспортным потоком. Монтаж на высоконагруженных дорогах нецелесообразен.

Достаточно широко применяют следующие модели шлагбаумов механического типа — PAS 68 Terra Swing Gate, Terra Manual, CR25.

Автоматические шлагбаумы

Автоматические антивандальные шлагбаумы очень просты в управлении, но требуют более качественного технического обслуживания. Устройства данного типа могут входить в состав автоматизированных систем охраны, рекомендуется устанавливать в зоне прямой видимости персонала.

Высокая скорость открывания стрелы позволяет устанавливать шлагбаумы такого типа при большой транспортной нагрузке. Основным минусом считается то, что в условиях отрицательных температур (особенно очень низких) эксплуатация затруднительна. Для обеспечения работоспособности в таких условиях применяют дополнительные греющие элементы и морозостойкие смазочные материалы.

Стоимость автоматических антивандальных шлагбаумов достаточно высока, на охраняемых объектах чаще всего можно встретить следующие модели — Marsel (установки отечественного производства, оборудованные автоматикой Came), Defender 941/942, 730 Gate Beam.

Особенности установки

Установка механического шлагбаума должна проводиться в соответствии с действующим законодательством. Необходимо получить разрешение от жильцов на постройку. Нужно обратиться в госорганы, провести голосование за решение на собрании жильцов и составить смету.

С частными домами и промышленными объектами ситуация обстоит намного проще. Если строительство было одобрено или получено право на владение собственностью, хозяин может устанавливать на его территории что угодно. Для строительных работ понадобится ровная поверхность. Иначе есть риск перекоса конструкции.

Основание стойки нужно закрепить болтами. Его можно забетонировать, но тогда перемещение шлагбаума станет невозможным. Стрелу допускается изготовить не только из стали. Она может быть из дерева или пластика. Хорошей альтернативой стали является алюминий. Этот металл удачно сочетает в себе легкость и прочность. Краска для стрелы должна быть светоотражающей.

Материалы для изготовления

Дешевле всего обойдется деревянный шлагбаум с петельными навесами

Сделать самостоятельно шлагбаум можно из железа или дерева. Плюсы железной модели:

повредить или сломать приспособление очень сложно, так как прочность металла велика;
шлагбаум служит несколько десятилетий. Особенно если его периодически обрабатывать антикоррозийными средствами;
снести металлический барьер куда сложнее.

Минусы устройства:

большой вес – если не оснастить конструкцию подъемным механизмом, вручную отодвинуть шлагбаум сможет только сильный мужчина;
конструкция стоит больше, чем деревянная.

Деревянная стрела и тумба безусловно, дешевле. Есть и другие преимущества:

вес конструкция намного меньше, ее проще установить;
дерево служит достаточно долго, если его обрабатывать антисептиками и окрашивать;
конструкция проще.

Недостатки тоже есть:

барьер слишком легкий, сломать его несложно;
в регионе с сильными ветрами стрелу придется утяжелять.

Вопрос решают с учетом общих требований безопасности на ограждаемой территории.

Виды антивандальных шлагбаумов по принципу действия

По принципу перемещения основной стрелы антивандальные шлагбаумы можно разделить на следующие основные типы:

Поворотный шлагбаум отличается наличием всего одной усиленной стойки. Подобная конструкция не получила широкого применения из-за необходимости значительного свободного пространства для перемещения стрелы, кроме того и надежность подобной конструкции недостаточно высока.
Откатной шлагбаум отличается способом открывания, его стрела перемещается в горизонтальной плоскости по несущей (опорной) стойке. Поэтому для работы шлагбаума такого типа должно быть обеспечено свободное место сбоку от конструкции. Установки такого типа отличаются высокой надежностью и эффективностью.
Самыми удобными в эксплуатации считаются подъемные шлагбаумы антивандального типа, которые и получили наибольшее применение на практике. Открывание при помощи подъема стрелы обеспечивает возможность перекрытия достаточно широких подъездных путей, при этом установка шлагбаума не требует дополнительного свободного пространства.

Правила создания чертежей

Шлагбаум с металлическими тумбой и стрелой

Любая конструкция включает 2 основных элемента:

тумба – основа для приспособления;
стрела – элемент, который перекрывает доступ.

В зависимости от конструкции появляются и другие детали: блок управления, редуктор, механизм разблокировки с ключом и прочее.

Чтобы сделать шлагбаум на даче своими руками, все элементы отображают на чертеже в выбранном масштабе:

на рисунке приводят не только форму элементов – стрелы, тумбы, креплении, оси, но и указывают их реальные размеры и соотношение;
все элементы приводят отдельным списком;
если конструкция получается тяжелая, для тумбы потребуется фундамент, на схеме указывают его линейные размеры;
лучше отобразить детали в разрезе;
для осевого механизма создают отдельный чертеж,
