Сердце проекта
Поскольку я не планирую ограничиться только лишь данной задачей и планирую развивать свой “умный дом” то простые решения не подходят. Облачные решения в чистом виде тоже не катят, т.к. они без интернета не работают. Таким образом, я пришел к выводу, что для построения умного дома необходимо организовать некий сервер, на котором будет стоять софт, который и будет обеспечивать автоматизацию. Какие варианты аппаратной реализации для этого есть на сегодняшний день?
- Физический выделенный сервер на базе компьютера/ноутбука или виртуальная машина на той же платформе
- Одноплатный компьютер
От идеи использовать физический компьютер я отказался сразу. На первом этапе его мощность будет избыточна, да и электроэнергии он будет кушать прилично. Слишком жирно будет. Да и бесперебойное электропитание ему нужно обеспечить. Короче получается шумно, дорого, и излишне.
Другое дело — одноплатный компьютер. Занимает мало места, питается от 5ти вольт. И его мощностей на первом этапе более чем достаточно. Среди множества одноплатных компьютеров, на сегодняшний день самым известным является платформа Raspberry PI. на нее и пал мой выбор. Почему? При достаточно демократичной цене она имеет хорошую производительность и отличную поддержку как со стороны разработчиков, так и со стороны разных сообществ. На сегодняшний день, малина является стандартом. Практически весь софт, который разрабатывается для одноплатников, совместим с Raspberry PI. Вот ее то я выбрал. На тот момент, когда я заказывал малинку, самой актуальной версией была Raspberry Pi model B+. Ее я и заказал.
В рамках этой статьи я не буду подробно описывать raspberry pi, для тех кому интересно, можете почитать про нее в статье “На чем сделать управление умным домом? Из чего сделать принт-сервер для 3Д принтера? Из Raspberry PI!”
Ну а для тех, у кого уже аж руки чешутся спросить “Де брал?” вот вам ссылочки на хороших продавцов из Китая:
Вообщем, в качестве сердца умного дома будет использоваться raspberry pi 3 model b+. Поскольку с софтом для умного дома я еще не определился, то буду брать 2 малинки и тестировать 2 разных системы управления умным домом. Но это уже материал для другой статьи. А пока продолжим.
Интеграция с экосистемой apple и homekit
Какой же умный дом без интеграции с мобильным телефоном? В современным мире смартфон стал своего рода универсальным терминалом. Народ на сматрфонах смотрит фильмы, слушает музыку, играет игры. Да и некоторые производители начинают списывать обычные компы в утиль. Например Xiaomi. Для многих моделей камер и систем умного дома от Xiaomi нет софта для подключения к ПК. Даже WEB-интерфейса и того нет. Без смартфона и программки на нем ничего сделать нельзя. Так что делать умный дом и не управлять им с телефона было бы глупо. У меня и у жены смартфоны iPhone, поэтому хотелось поддержки платформы Apple.
После анализа ситуации в этой области я оказался несколько обескуражен. Уровень функционала у устройств Apple гораздо более высокий чем у гугла, что само со себе странно. Существует софт Homebridge в разных вариациях который позволяет интегрировать во встроенное приложение Дом от apple очень большое количество устройств. Да практически что угодно. У гугла с этим все хуже… нужен интернет, нужно облако, и нет поддержки русского языка, что совсем печально.
Дальнейшее копание в вопросе показало, что для работы автоматизации не только в домашней сети, но и через интернет достаточно только чтобы к домашней сети постоянно был подключен ipad или приставка Apple TV. И все! Просто apple tv! Ничего дополнительно настраивать не надо. Не нужны никакие хитрые vpn, облака и прочее! Вот что значит МАГИЯ APPLE!!! Снимаю шляпу перед инженерами из купертино!
И так, поскольку свой ipad mini я таскаю ссобой, то с поставленной задачей будет справляться apple tv. Как оказалось, достаточно apple tv 4го поколения, какраз такую я покупал несколько лет назад. Так что тут вообще ничего докупать не надо. А это только радует! Экономика становится еще экономнее.
И так, интеграция с родным приложением Дом от Apple и HomeKit позволяет нам:
- Управлять устройствами умного дома через встроенное приложение
- Получать данные с датчиков через встроенное приложение
- Управлять устройствами с помощью голосовых команд на русском языке!
- Делать все выше описанное из любой точки мира без дополнительных настроек. Нужен только интернет
Те кто следит за инстаграмом сайта уже видели как это работает:

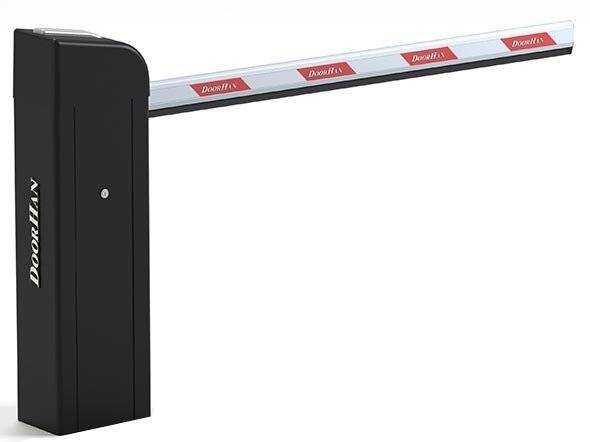

Инструкция для шлагбаума Doorhan Barrier Pro
Инструкция по монтажу, подключению и настройке шлагбаума Doorhan Barrier Pro (Дорхан Барьер Про).
Артикул: Doorhan Barrier Pro
Подробнее
Инструкция по монажу шлагбаума Doorhan Barrier Pro во вкладке СКАЧАТЬ.
Как запргораммировать пульт в шлагбаум Дорхан Barrier Pro .
Программироваение дополнительных пультов дистанционного управления в шлагбаум Doorhan Barrier Pro. Программирование пультов возможно двумя способами. Максимально возможное количество запрограммированных пультов — 60 штук.

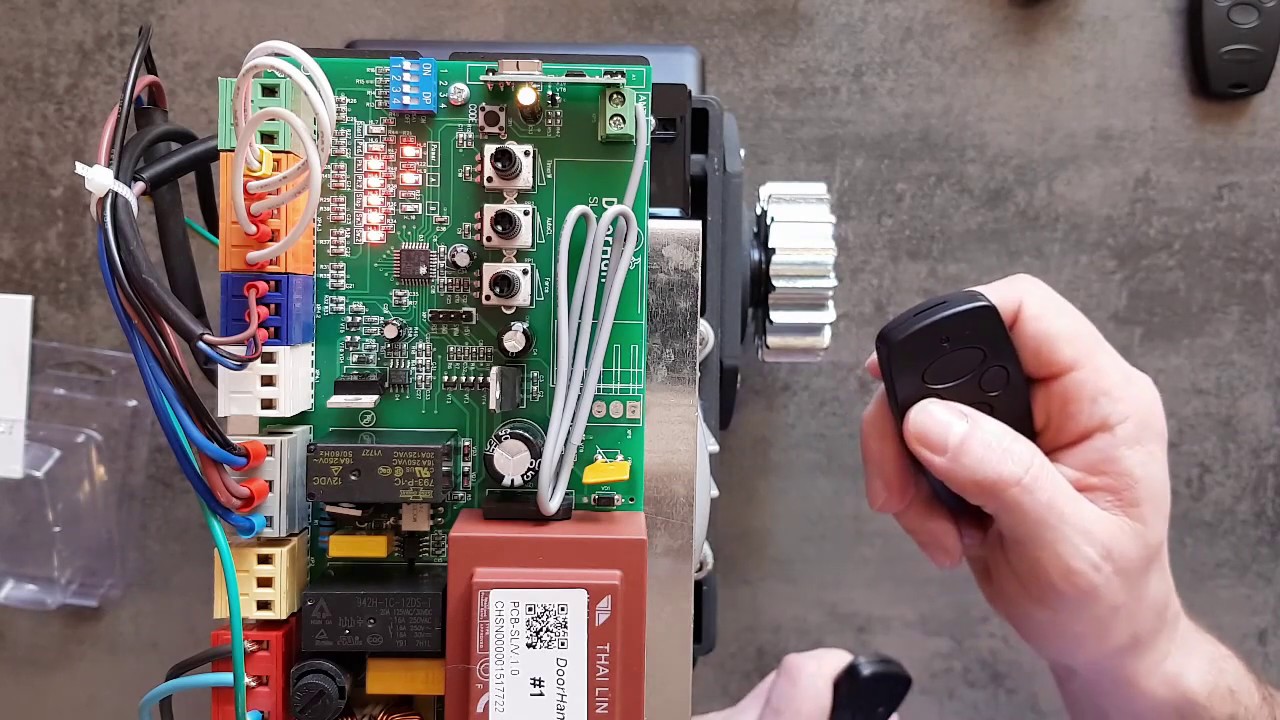

При наличии доступа к плате управления. программирование дополнительного пульта используется кнопка CODE расположенная на плате управления шлагбаума.
Запись пультов DoorHan в приемник.
- 1.Для записи пультов нажмите и удерживайте в течение 3 сек. кнопку записи пультов (CODE). На плате управления агорится постоянным светом индикатор «А», заморгает сигнальная лампа (если подключена) в течение 10 сек.
- 2. Во время горения индикатора «А» на плате управления, дважды нажмите выбранную кнопку на пульте (которой впоследствии вы хотите управлять работой шлагбаума).
- 3. Индикатор «В» моргнет один раз и погаснет, что означает успешную запись кода пульта в память приемника, сигнальная лампа и индикатор «А» погаснут.
- 4. Для настройки нескольких пультов повторите процедуру записи для каждого нового пульта.
- 5. При переполнении памяти приемника индикатор «В» моргнет три раза.
Удаленное программирование пультов Doorhan Barrier Pro (выполняется рядом со шлагбаумом, без доступа к блоку управления).
Полная инструкция по настройке платы управления шлагбаумом Doorhan Barrier Pro во вкладке СКАЧАТЬ
Источник
Шлагбаум дорхан схема монтажа
АВТОМАТИКА ДЛЯ СЕКЦИОННЫХ ВОРОТ
СКАЧАТЬ (инструкция Sectional 800 pro)
СКАЧАТЬ (инструкция SHAFT 20)
СКАЧАТЬ (инструкция Sectional 750-2100)
СКАЧАТЬ (инструкция Sectional серия PRO)
АВТОМАТИКА ДЛЯ УЛИЧНЫХ ВОРОТ
СКАЧАТЬ (инструкция Sliding 300-800)
СКАЧАТЬ (инструкция Sliding 1300-2100)
СКАЧАТЬ (инструкция Swing 3000; 5000)
СКАЧАТЬ (инструкция привода ARM-320)
СКАЧАТЬ (инструкция платы привода распашных ворот PCB-SW)
СКАЧАТЬ (инструкция платы привода откатных ворот PCB-SL)
Новосибирск 8(383)380-30-03; Кемерово 8(3842)766-522; Новокузнецк 8(3843)799-782; Барнаул 8(3852)39-09-02;
Омск +7(951)383-33-22; Томск +7(923)746-67-93; Бийск(953)03-777-35; Горно-Алтайск +7(951)383-33-22;
DoorHan Siberia Copyright 2020 . 383servis. All Rights Reserved.
Бесплатно круглосуточно техническая поддержка DoorHan +7-800-200-98-99
Источник
Модуль для управления воротами и светом
Ну а теперь перейдем к функциональному модулю. Мозги и интерфейсы взаимодействия это хорошо. Однако это все не решает задачу включения/выключения света и открытия/закрытия ворот.
С управлением светом все просто и понятно. с этим справится любое Wifi-реле, например, sonoff basic или sonoff rf. Однако я не планировал использовать эти модули для этой задачи.
Дело в том, что автоматика откатных ворот Doorhan серии Sliding и шлагбаумов серии Barrier построена на базе платы управления PCB-SL. Согласно даташиту платы, для открытия/закрытия ворот с помощью внешних аксессуаров необходимо просто замыкать контакты GND и START. Подробнее об этом можно почитать в даташите на плату.
Если смотреть вживую, то замыкать нужно контакты, указанные на фото:
Ну а работает это вот так:
Как видно, обычные модули Sonoff для этого не подходят. Не думаю, что от платы что-то останется, если ей на эти контакты подать 220 вольт. Однако, не все так печально. в ассортименте компании itead нашелся подходящий модуль. Это Sonoff 4CH Pro R2. Коротко я описывал его вот в этой статье “Четырехканальное реле для умного дома Sonoff 4CH PRO R2“.
Sonof 4CH PRO R2 Вид сверху (спереди)
Главный плюс этого модуля в том, что у него 4 независимых реле, которые могут коммутировать что угодно + для каждого из каналов можно настроить режим триггера, что позволяет имитировать краткосрочное замыкание контактов. Короче, то что нужно для моего проекта.
Для тех кому интересно, вот ссылки на покупку:
Ну а поскольку данный модуль имеет еще и канал управления на частоте 433 МГц, то у меня появилась идея сделать комплексный выключатель на который вывести самые нужные кнопки. Пока это будут две кнопки управления светом и для открывания ворот. Для этой задачи я буду использовать SONOFF RM433 Remote Controller, его описание можно найти в статье “Пульты управления по каналу 433 МГц от компании Sonoff”
SONOFF RM433 Remote Controller + BASE
Это отличное 8ми канальное решение для управления различными модулями по каналу 433 МГц. Для тех кому интересно, вот ссылки на покупку:
Ну пока что все. Следите за статьями на сайте и узнаете, как вдохнуть жизнь и наполнить смыслом работу данного железа. Т.е. установить, настроить и заставить работать.
Преимущества шлагбаумов Дорхан
Широкое распространение продукции предприятия Дорхан объясняется довольно просто. И дело здесь не только в адекватной цене и надёжности изделий, но так же в целом ряде преимуществ. И это не прямая или скрытая реклама. Спросите сами у тех, кто использовал продукцию этой фирмы и вопросы отпадут сами собой. Но всё же перечислим эти плюсы.
Популярность оградительных конструкций от Дорхан обусловлена следующими особенностями:
Привлекательный дизайн. Использование фирменной краски для защитного покрытия корпуса, разработанной специалистами компании имеет положительный эффект при восприятии клиентами;
Облегченная конструкция. Стрела выполнена из алюминия с толщиной стенок около 1,4 мм, что позволяет облегчить конструкцию шлагбаума в несколько раз. Небольшой вес дает возможность останавливать ее в любом крайнем положении;
Высокая ветроустойчивость обеспечивается за счет скругленных граней;
Расположение блока управления и механических устройств конструкции исключает возникновение аварийных ситуаций и делает доступным подключение и настройку любого дополнительного элемента, например, такого как автоматика для секционных ворот и шлагбаумов;
Работа в нескольких режимах. Настройка конструкции может осуществляться по желанию клиента с помощью блока управления. Автоматический режим предусматривает опускание и поднятие стрелы через выбранный промежуток времени. В полуавтоматическом режиме требуется нажатие кнопки, расположенной на пульте управления. Встроенный аварийный режим (ручное управление) позволяет использовать шлагбаум при отсутствии электроэнергии;
Расположение подшипников при смазке не требует разборки конструкции, что облегчает уход за конструкцией и обеспечивает бесперебойную работу;
Дополнительные прокладки увеличивают безопасность эксплуатации
При неосторожном контакте человека или автомобиля с установкой значительно смягчают и уменьшают соприкосновение, избегая тем самым сильных травм;
Наличие светоотражающих полосок дают возможность хорошо видеть стрелу в темное время суток.
Все вышеперечисленные характеристики позволяют с уверенностью сказать, что оградительные установки от компании Дорхан станут достойными помощниками и надежно выполнят возложенные на них функции.

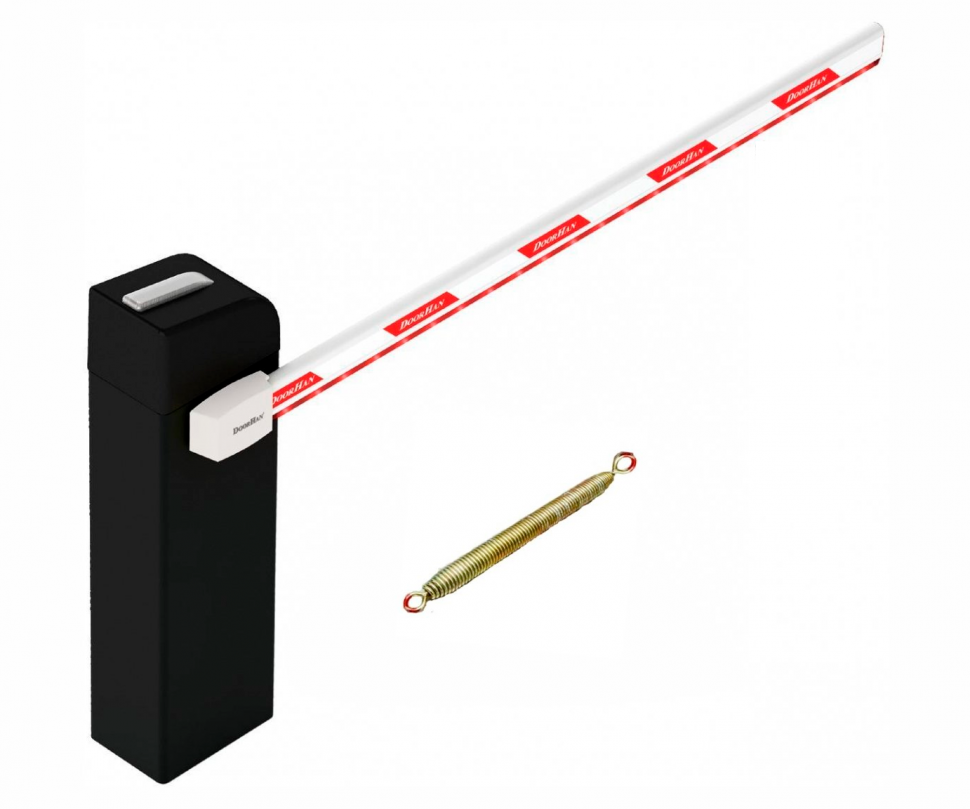

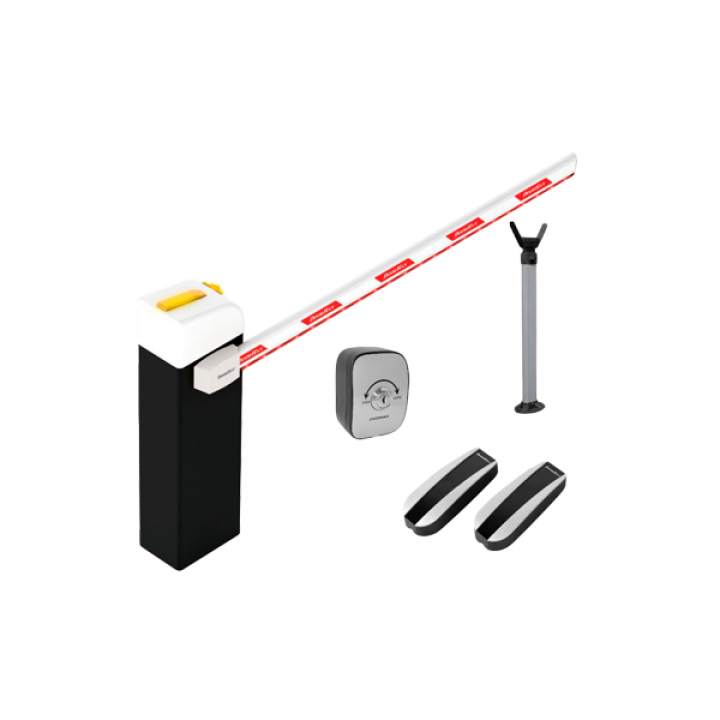

Характеристики конструкции шлагбаума Doorhan
Шлагбаум Дорхан представляет собой электромеханическую конструкцию, в базовую комплектацию которой входит:
- Стойка с установленным блоком для управления;
- Ловитель стрелы;
- Алюминиевая стрела;
- Монтажное основание;
- Крепежные элементы
Оградительные конструкции от компании «Doorhan» представлены несколькими моделями, отличающимися длиной стрелы: 4, 5, 6 м и длительностью ее поднятия: от 4…6 секунд.
Сопротивление изоляционного покрытия шлагбаумов Doorhan проходит проверку в заводских условиях под напряжением 1000 В. Высокие требования делают возможным использование конструкции в самых жестких условиях.
Стойка оборудована охлаждающей вентиляционной установкой, что позволяет предотвратить перегревание мотора и увеличить эксплуатацию шлагбаума до высокой интенсивности (70%). А шестерня редуктор, выполненная из высококачественного бронзового сплава работает без замены в течение всего срока службы установки.
Спроектированный отечественными разработчиками шлагбаум полностью соответствует требованиям, позволяющим эксплуатировать изделие с любыми секционными заграждениями. Такой подход дает возможность исключить, например, ремонт ворот Doorhan и оградительной установки.
