Автоматические рулонные (роллетные) ворота
Главной особенностью таких ворот является непосредственно само полотно, изготавливаемое из отдельных секций, которые называются ламелями. При использовании ламелей полотно получается гибким. Принцип работы состоит в том, что гибкие ламели при открывании и закрывании наматываются на специальный барабан (вал), который закрывается специальным коробом. Для достижения хорошей теплоизоляции внутреннее пространство ламелей заполняют утеплителем. Чаще всего для этих целей используют полиуретан. Рулонные ворота обычно размещаются внутри закрываемого ими помещения, но существуют такие модели, которые можно устанавливать и снаружи. Главное отличие и одновременно преимущество рулонных ворот — это их компактность в сложенном состоянии (открытом положении). Удобно и то, что рулонные ворота можно применять как для маленьких проёмов, так и для больших — почти до 12 метров в ширину, и до 10 метров в высоту. Применяться такие ворота могут где угодно: от маленьких частных гаражей до огромных складских помещений.
Какие бывают механизмы?
В наше время существует три вида открывания уличных ворот:
- распашные;
- откатные;
- гаражные.
Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.
Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:
Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.
Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:
Гаражные ворота роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.
Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.
Особенности установки своими руками: видео-инструкция по монтажу
Установку секционных ворот не сложно провести самостоятельно. Такой подход поможет сэкономить на оплате монтажных работ. Подробная инструкция в видеоролике поможет наглядно ознакомиться с каждым этапом.
Основные требования к установке секционных изделий: видео руководство
Подробное видео инструкция поможет ознакомиться с основными требованиями строительных стандартов, которые должны применяться при монтаже конструкции.
Подготовка проема для секционных конструкций своими руками: чертежи и схемы устройства конструкции
При сооружении ворот важно правильно подготовить проем для установки секций конструкции. Разобраться во всех нюансах помогут подробные чертежи, представленные на странице
Дополнительные опции
Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.
Остекление и вентиляционные решетки для ворот
Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.

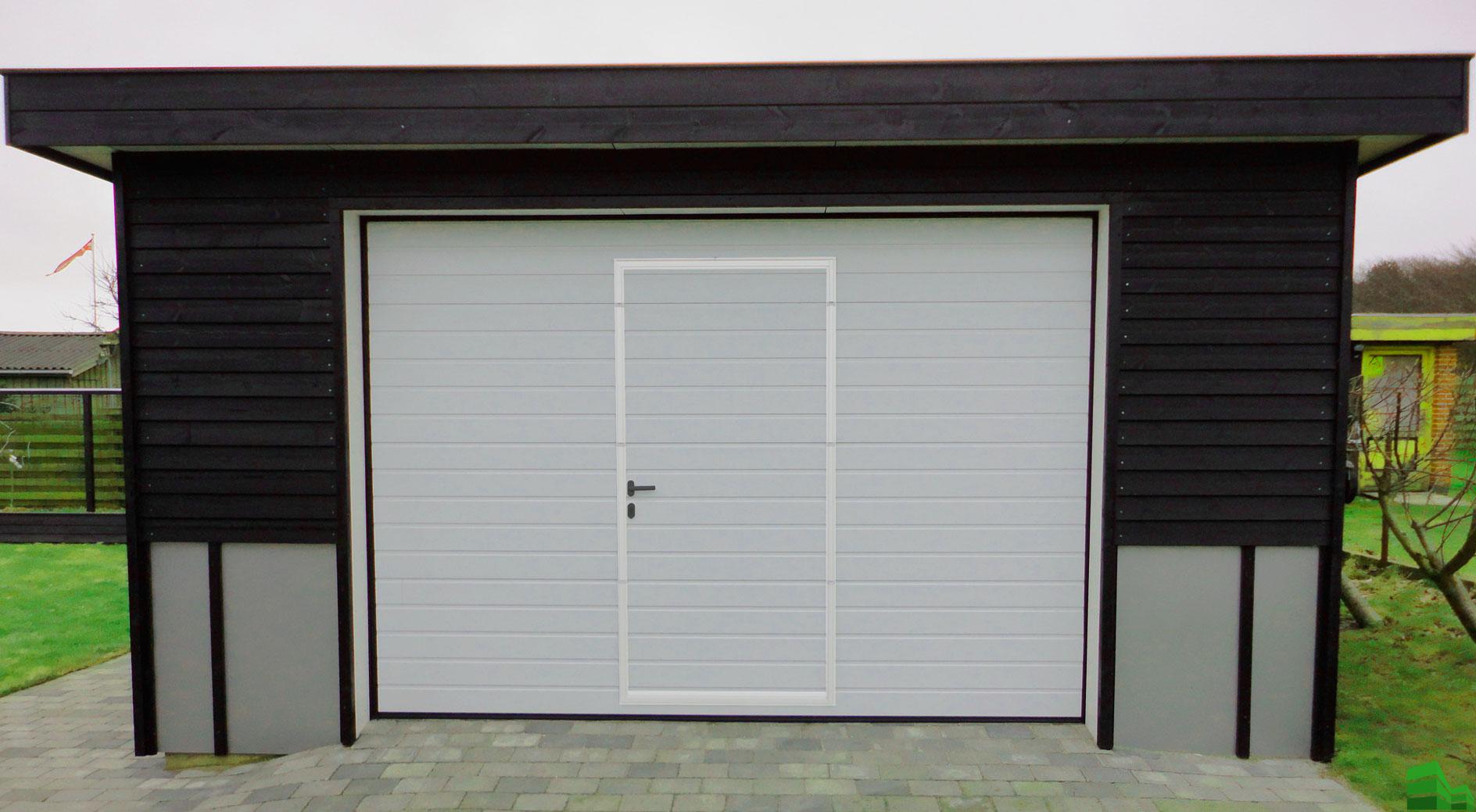

Встроенная калитка (дверь)
В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.
Средства безопасности и автоматики
На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.
Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.

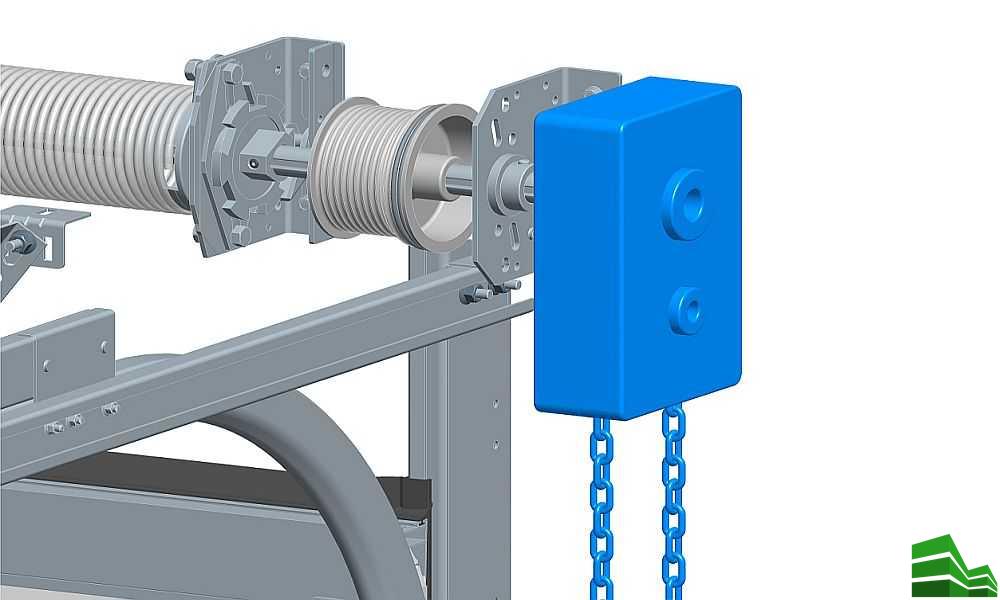

Блок ручного подъема ворот
При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.

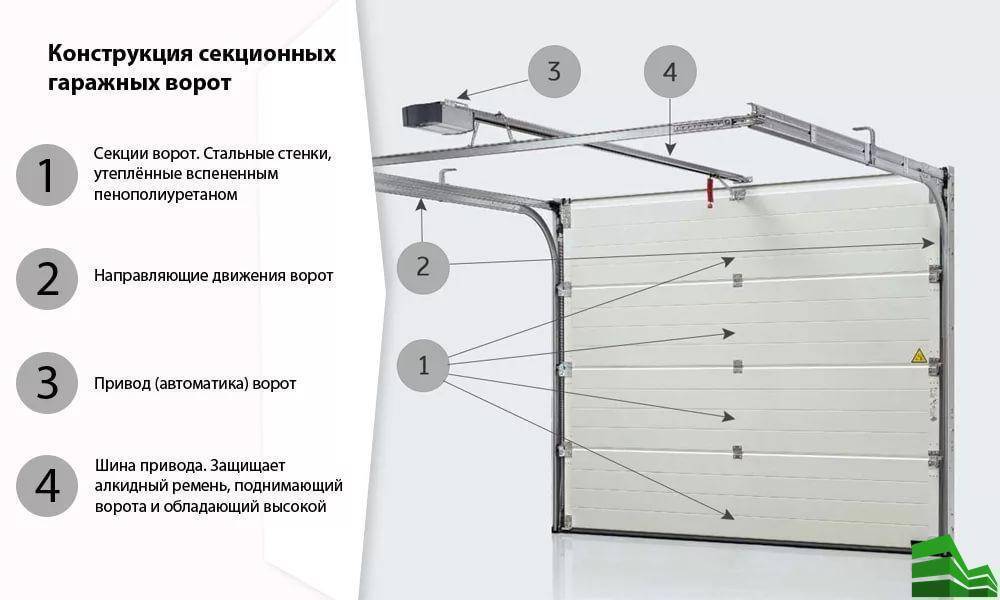

Устройство и принцип действия
Секционные ворота состоят из нескольких элементов:
- направляющих;
- электрического привода;
- модулей;
- пружинного механизма;
- полотна;
- секций.
Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.
Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.
Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.
Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.
Кроме вышеперечисленного, такие конструкции оснащают:
- замками;
- торсионной системой;
- механизмами обеспечения безопасности;
- ручками;
- засовами;
- крючками.
Движение системы происходит таким образом:
- во время открывания полотно поднимает по вертикально направленным рельсам;
- после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
- после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.
Особенности
Как и любые другие ворота, эти автоматизированные системы имеют свои особенности, главной из которых является именно способ их открывания и закрывания. Как уже понятно из самого термина «автоматические ворота», такие системы открываются дистанционно, без каких-либо физических усилий со стороны человека. Вторая особенность кроется в уникальном и надежном электрическом приводе, благодаря которому и происходит автоматическое открывание и закрывание дверного полотна. Его уникальная конструкция обеспечивает владельцу таких ворот безопасное и длительное использование.
Широкий ассортимент моделей и видов автоматических ворот многие специалисты также считают одним из главных достоинств. Сегодня в продаже представлены откатные, раздвижные, гаражные, технические и противопожарные автоматические ворота. Такой ассортимент позволяет каждому покупателю выбрать идеальные автоматические ворота для любого случая. Автомат или привод для работы устанавливается либо производителем самостоятельно, либо после непосредственного общения с заказчиком
Не менее важной особенностью и одним из главных преимуществ перед обычными системами открывания и закрывания является и презентабельный, уникальный внешний вид. Дизайн автоматических дверных полотен является настолько уникальным, что не способен испортить ни один ландшафтный дизайн. Наоборот, он может лишь подчеркнуть его изысканность и утонченный стиль
Наоборот, он может лишь подчеркнуть его изысканность и утонченный стиль.
Автоматические ворота обычно стальные. Именно такой материал их изготовления позволяет обеспечить им и презентабельный внешний вид, и длительный срок эксплуатации. Еще одна особенность кроется в том, что такие ворота можно открывать или закрывать несколькими способами. Есть универсальные модели, для которых доступна настройка двух или более способов, а есть стандартные модели автоматических ворот, которые можно открывать либо же закрывать лишь одним способом. Помимо таких важных особенностей, автоматические ворота имеют свои плюсы и минусы.
Автоматические раздвижные двери — комфорт и практичность
Алюминиевые раздвижные двери давно уже перестали быть диковинкой в современных помещениях. Они выполняют аналогичную функцию, как и обычные двери, однако обладают неоспоримым преимуществом — экономят полезное пространство.
Стеклянные раздвижные двери, открывающиеся автоматически, устанавливаются в общественных зданиях, на вокзалах, аэропортах, торговых центрах, больницах, больших супермаркетах, где из-за особенности планировки, установить обычные распашные двери достаточно проблематично. Как правило, здесь используются автоматические раздвижные двери, перегородки из прочного стекла.
Между ними нет существенного отличия – просто используя перегородки со стекла удается по своему усмотрению поделить жилое пространство на отдельные зоны. Алюминиевые конструкции монтируются исключительно в дверные проемы, позволяя поделить имеющиеся в помещении комнаты.
Изготовление и коплектующие раздвижных дверей
Раздвижные алюминиевые двери изготавливают из надежного, безопасного стекла (толщина от 10 до 13 мм) взависимости от области использования, желаний заказчика.
Оконное полотно может быть выполнено из серого, прозрачного, сверхпрочного стекла, на которое может быть нанесен художественный рисунок. Также в оформлении стеклянных полотен раздвижных систем может использоваться одноцветная, многоцветная покраска.
Конструкция раздвижных стеклянных дверей в Киеве состоит из раздвижной системы, самого полотна, запирающих замков. Роликовые направляющие сделаны из прочного полимера, обеспечивающего малое истирание, высокую надежность, долгий срок эксплуатации, легкий, плавный ход.
Направляющая обычно выполняется в форме трубы, 1-полозкового профиля из алюминия. Конструкция может быть скрыта от посторонних глаз в потолке и может дополнительно укомплектовываться «глухими» фрагментам. По желанию заказчика раздвижная створка во время открывания может полностью скрываться в фальшь стене.
Алюминиевый профиль S650 – преимущества и особенности
Вариант алюминиевого профиля S650 идеально подходит для современных архитектурных решений в виде широких оконных проемов. Например, раздвижная система с использованием цельного стекла становится еще более практичной, если в ней использован вышеупомянутый профиль. Также безупречно будут смотреться скрытые раздвижные двери или другой элемент авторского дизайна.
- Контуры профиля не просматриваются за пределами стен, что позволяет обеспечивать максимальный уровень освещенности помещения.
- С помощью специального противодеформационного полиамидного термомоста достигается высокое качество функционирования створок в условиях разных температурных режимов.
- Специальные профили оснащены скрытыми водоотливами и дренажной системой.
- Каждый профиль располагает парой роликов с высоким уровнем коррозийной стойкости и гладкого скольжения.
- Профили S650 могут быть легко установлены или, в случае необходимости, демонтированы.
Благодаря лаконичному исполнению, профиль S650 подчеркивает элегантность общей конструкции и, при этом, отлично выполняет свою основную функцию.
Источник : https://konstruktal.com.ua/produktsiya/avtomaticheskie-razdvizhnye-dveri
Размеры секционных ворот
Размеры секций у разных производителей отличаются. Возможно изготовление по индивидуальным замерам, но чаще всего высота составляет 40 — 60 см., а толщина 30 — 40 сантиметров. Можно купить готовые ворота в сборке востребованных на рынке размеров. Высота готовых конструкций делается около 2,5 м., а стандартная ширина в районе двух метров. Для промышленных построек популярностью пользуются более габаритные размеры для возможности проезда грузового транспорта. Размеры конструкции чаще всего по высоте составляет 6 метров, по ширине 4 м. Ворота подобных габаритов проще найти готовыми. Их доставка, монтаж займет не более двух дней. На производство конструкций других размеров по индивидуальным замерам уходит до двух недель. Изготовление индивидуального проекта может быть несколько дороже. Это обусловлено использованием нестандартных заготовок.
Автоматика от разных производителей
Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.
Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.
У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.
Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.
Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.
Перейти в категорию товаров
Что учитывать, решая, какие ворота ставить
Секционные ворота достаточно просты в установке и использовании. Множество компаний предлагает установку таких ворот, делая всевозможные акции, оставляя листовки со своими контактами и информацией об услугах и ремонте. И это недешевое удовольствие, но все же доступнее автоматических. Что же касается автоматики для поднимаемых ворот, то она имеет ряд преимуществ. Вот некоторые:
- Подъезжая к дому или выезжая из гаража, вы не тратите время на открывание, а также закрывание ворот.
- Если на улице дождь или просто очень холодно, вам не придется мерзнуть, открывая ворота. Это впору сделать находящимся у вас брелоком-передатчиком, который подает сигнал на встроенный радиоприемник в узле ворот. Вы сразу сможете оказаться в гараже, где намного теплее, чем на улице.
- Внешний вид таких ворот смотрится намного солиднее.
- Такие конструкции могут использовать даже хрупкие и слабые девушки, ведь старые металлические ворота бывает не так уж и легко открыть даже мужчине.
Важные моменты при строительстве ворот въездных ворот
Размеры ворот
Чаще всего ворота проектируются вместе с оградой. Ворота являются частью въездной зоны, и от их внешнего вида может зависеть самое первое впечатление от вашего участка.
Ворота
Размеры ворот. Высота ворот обычно 1,6—1,8 м Важным параметром въездных ворот служит ширина, а она зависит от типа автотранспорта, на который рассчитаны ворота. Если въезд рассчитан только на легковые машины, то ширина может быть до 3 метров.
Если к вам на участок будут въезжать машины грузовые, в том числе и большегрузные, для подвоза строительных материалов: бетона, топлива, удобрений и т. д., то ширина ворот должна быть приблизительно 4 метра и более. Такие размеры целесообразны и с точки зрения противопожарной безопасности, особенно при расположении дома в глубине участка.
Въездные ворота
Другой немаловажный фактор при строительстве ворот – какой ширины улица, с которой будут заезжать машины. Узкая улица требует большого мастерства водителя, поэтому чем она уже, тем шире должны быть ворота.
Если на вашем участке узкий, меньше 2,5 м, проезд, то откатные ворота не получится создать из-за отсутствия места. В этом случае подойдут распашные ворота со створками, которые имеют разную ширину: к примеру, ширина одной 1м, другой -3 м. Такие ворота очень удобны. Для легкового автомобиля может быть достаточно и трех метров для въезда, поэтому в каждодневном пользовании можно использовать одну створку. Если приезжает более крупный автомобиль, то можно открыть и вторую створку. Если используется автоматика, то привод можно установить только на широкую створку, а вторую створку открывать в случае необходимости руками.
Распашные ворота с неодинаковыми створками
Автоматика для откатных ворот
В комплект автоматики для откатных ворот могут входить различные по функционалу устройства, однако «сердцем» системы является привод. Он состоит из определенных деталей:
- Электрического двигателя.
- Преобразователя вращения (редуктора).
- Блока управления (встроенного, наружного).
Стоит отметить, что производители уделяют внимание не только технической стороне вопроса, но и дизайну оборудования, чтобы автоматика не выглядела чужеродно. Что касается комплектации, то базовый минимум включает привод, дистанционный пульт управления (обычно два), монтажное основание с набором крепежных элементов и инструкцию по монтажу и эксплуатации. В расширенную комплектацию могут входить элементы систем безопасности, устройства управления доступом, радиоуправление и другие аксессуары
Зачастую для начала достаточно базы, которую в дальнейшем можно усовершенствовать
В расширенную комплектацию могут входить элементы систем безопасности, устройства управления доступом, радиоуправление и другие аксессуары. Зачастую для начала достаточно базы, которую в дальнейшем можно усовершенствовать.
В первую очередь, важен сам мотор-привод, функционал и периферия вторична, «танцы с бубнами», собирать «котлету» считаю лишними. Мой комплект должен состоять из:
Лампа и все остальное мне неактуально, хотя потом, возможно, и поставлю.
Ремонт подъемно-секционных вороти
Иногда в работе конструкции происходят сбои и поломки, которые требуют ремонта. Чаще всего неисправности возникают в крепежных элементах, направляющих и пружинах. Проводится замена или регулировка неисправного элемента. Также неисправности могут возникать из-за поломки автоматического подъемника. Еще одна распространенная поломка – повреждение целостности секций вандалами или климатическими явлениями. При подобной проблеме осуществляется их замена. При наличии минимальных навыков работы с механическими конструкциями большинство неисправностей легко устраняются своими руками.
Автоматика для распашных ворот
Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.
Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения
На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.
Конструкция имеет неоспоримые преимущества:
- открываются наружу и внутрь;
- устанавливаются даже в ограниченном пространстве;
- бюджетный вариант.
Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.
Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.
Типы приводов:
- рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
- линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)
Тип механизма:
- электромеханический (с червячным редуктором и электродвигателем);
- гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).
Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.
Откатные ворота
Откатные ворота имеют одну створку, движущуюся вдоль ограды, по ее внутренней стороне. Этот тип ворот может быть смонтирован на широких участках. При их проектировании нужно предусмотреть место, куда они будут сдвигаться при открывании. Необходимый запас — 1,5—2 ширины полотна. Неоспоримые преимущества откатных ворот — отсутствие помех для транспорта и пешеходов, меньшая по сравнению с распашными цена автоматики, свободный проем.
Несколько разновидностей откатных ворот:
- с нижним расположением направляющего рельса;
- с верхней направляющей;
- самонесущие ворота консольного типа — подвесные без направляющей.
Ворота с нижним направляющим рельсом проблематично работают в зимний период. Направляющую нужно тщательно чистить от снега и мусора. Кроме того, в процессе эксплуатации от постоянного движения транспорта происходит деформация рельса.
Ворота с верхним направляющим рельсом ограничивают высоту проезда. Придется либо ставить очень массивные ворота, либо на ваш участок не сможет заезжать грузовой и технологический транспорт.

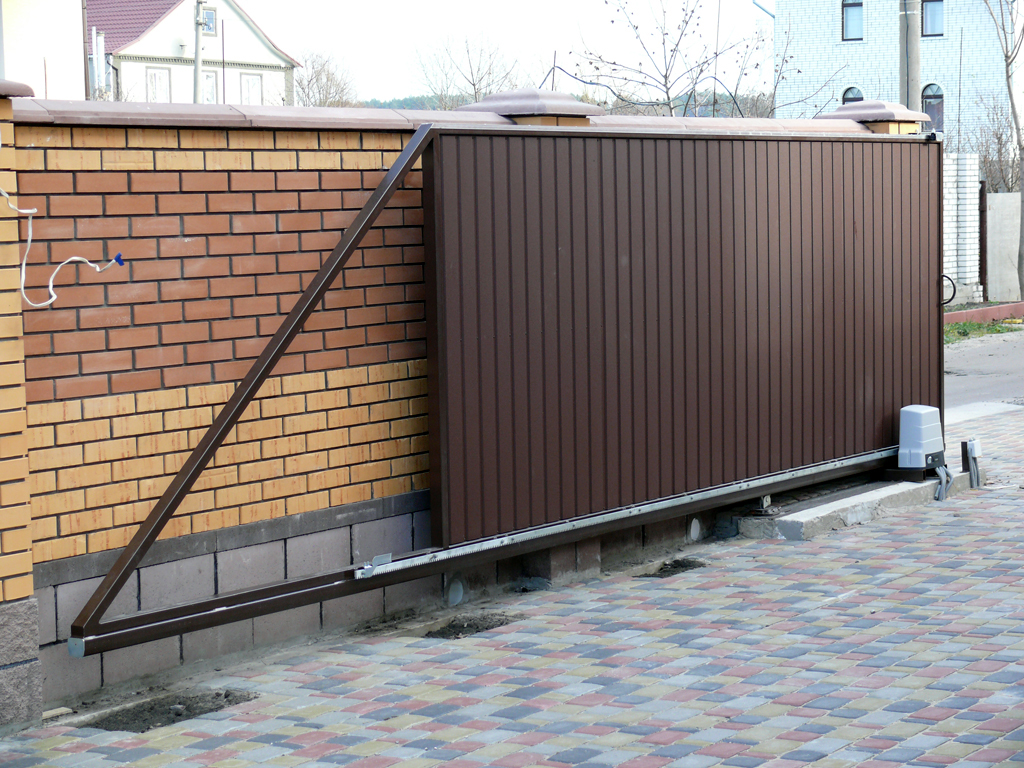

Самый практичный вариант — ворота консольного типа на зубчатой рейке.
Их полотно перемещается вдоль ограды на высоте 50—100 мм над землей, проем при этом остается свободным.

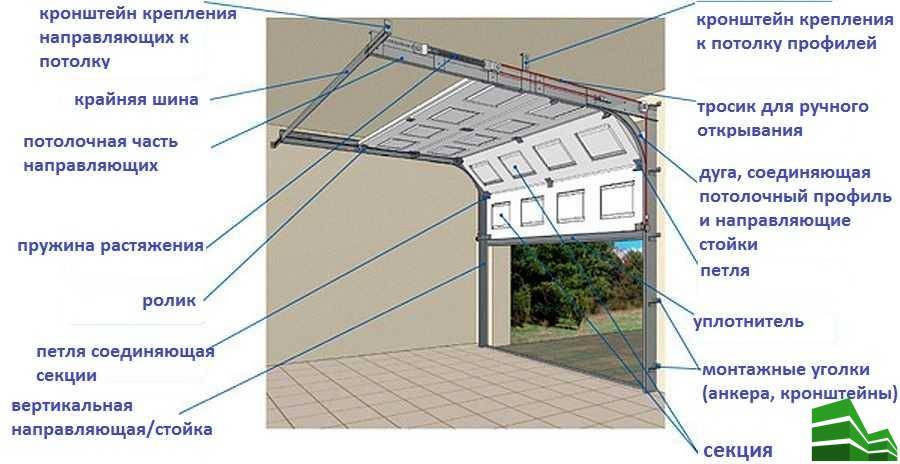

Устройство секционных ворот
Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.
Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства
Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх
Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.
Полотно секционных ворот: устройство, размеры, материалы
Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:
- холодная;
- утепленная.
От выбранного вида зависят применяемые при монтаже материалы.
