Какими бывают ворота
Несмотря на то, что большинство видов ворот универсальны, то есть их можно применять для дома, Распашные ворота для дачи
Основные преимущества распашных ворот – простота монтажа и обслуживания, основной минус – чувствительность к величине снежного покрова и зависимость от свободного пространства перед ними. Если снег поднялся выше нижней кромки ворот или перед ними стоит любое препятствие (машина, куча мусора, блок ФС), то открыть их будет проблематично, остальные типы ворот лишены этого недостатка.

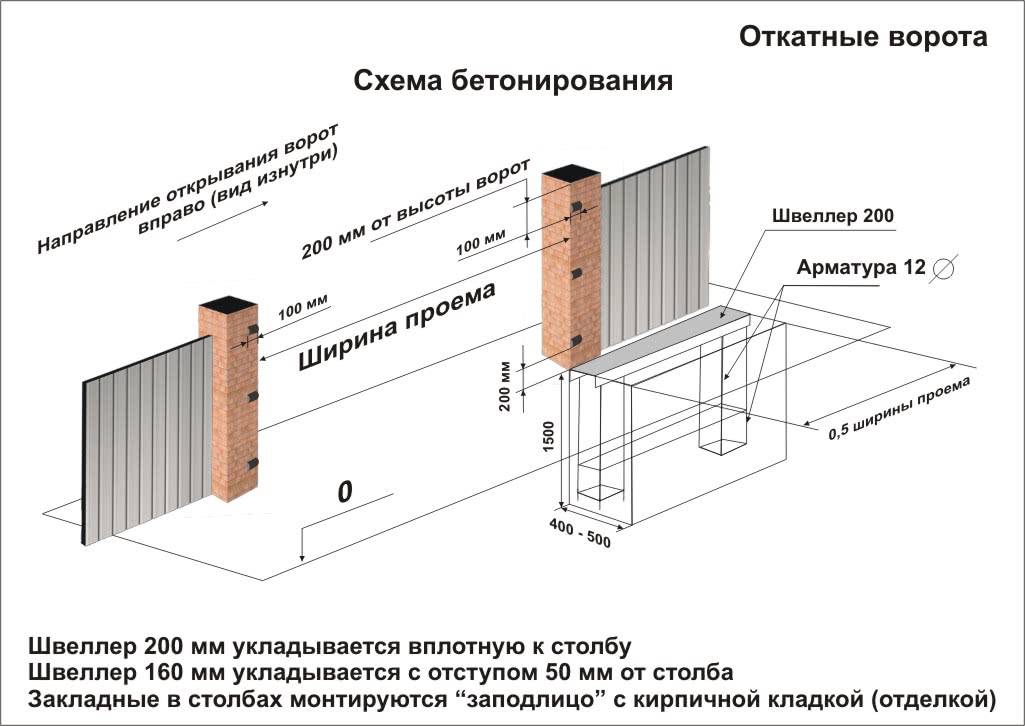

Откатные ворота – чертеж
Схема – как сделать откатные ворота своими руками
Вторые по популярности ворота, которые можно установить только там, где сбоку есть достаточно свободного места, то есть 1,5–2 ширины воротного проема. Из-за этого их устанавливают лишь в заборах и гаражах, расположенных в подвальном или нижнем этаже жилого дома. Несмотря на то, что встречаются откатные ворота, сделанные частично из древесины, широкого распространения они не получили, поэтому почти все откатные ворота делают из металла. При этом ворота из листа, трубы и прута пользуются одинаковым спросом. Основное преимущество этих ворот – они не требуют наличия перед ними свободного пространства, зато гораздо чаще требуют обслуживания, чем распашные из-за более тяжелого режима работы роликов и кареток, обеспечивающих движение ворот.
Складывающиеся ворота
Конструкция складных ворот
Этот тип ворот получил широкое распространение на различных предприятиях, потому что лишен основных недостатков ворот других видов и расположен на охраняемой территории. Благодаря тому, что нижняя направляющая закрыта воротами, даже во время сильного снегопада она не забивается снегом, поэтому не возникает и проблем с открыванием ворот. Поэтому этим воротам присущи лишь два недостатка – дороговизна установочного комплекта и монтажа, а также слабое охранное действие, ведь они выполняют лишь декоративную и логистическую функцию. Однако при правильном исполнении, эти ворота будут очень красиво выглядеть на гараже под домом. Тем не менее, широкого распространения в жилых домах эти ворота не получили.
Убирающиеся ворота

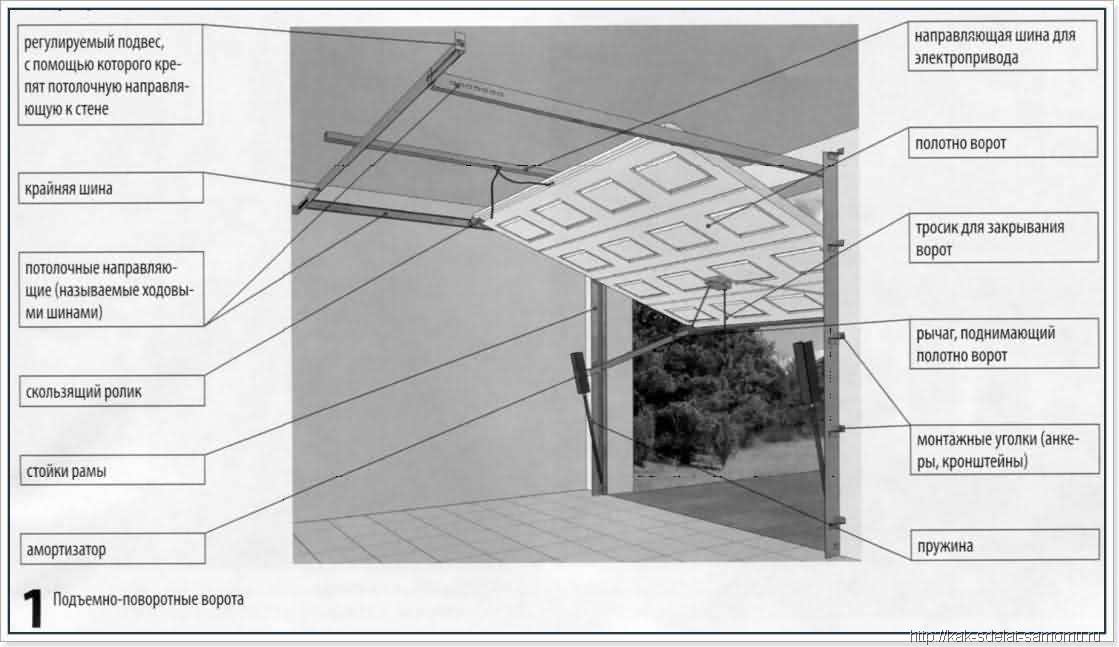

Привод для подъемно поворотных ворот своими руками
Убирающиеся или подъемно-поворотные ворота очень востребованы в гаражах, находящихся внутри охраняемых территорий. Ворота не зависят от уровня снега и относительно недороги, зато занимают много места под потолком, куда убираются во время открывания гаража. Благодаря тому, что ворота выполнены в виде одной огромной створки, которая полностью закрывает воротный проем, их открывание выглядит очень красиво – ворота поднимаются, разворачиваются и уходят куда-то внутрь гаража. Кроме того, такие ворота требуют регулярного профессионального обслуживания, поэтому их ставят лишь те, кто может проводить все регламентные и ремонтные работы самостоятельно или обладает достаточными финансами для заключения договора обслуживания с серьезной фирмой.
Секционные ворота
Чертеж – гаражные секционные ворота
Секционные, они же роллетные ворота являются оптимальным выбором для гаража, находящегося внутри охраняемой территории. Они не зависят от величины снежного покрова, не требуют большого пространства под потолком (за исключением крупносекционных ворот), просты в обслуживании. Благодаря использованию современных материалов они обеспечивают хорошее утепление гаража без всяких дополнительных мероприятий, ведь утеплитель находится внутри металлического (реже пластикового) каркаса, из которого и сделаны секции. Такие ворота очень востребованы, но установить их самостоятельно трудно из-за сложной конструкции, высоких требований к точности и настройке.
Особенности заборов из кирпича
Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.
Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.
Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.
Читайте цикл статей ворота:Ворота: разновидности, установка откатных воротОткатные ворота своими руками
Монтаж шарниров
Шарниры крепятся к воротам с помощью сварки или прикручиваются болтами, саморезами. И в том, и в другом случае навесы фиксируются на столбах и передней части створок.
Монтаж шарниров с помощью сварки
Работу по привариванию шарниров к воротам производят следующим образом:
- Ворота выкладывают на ровную поверхность и отмечают места крепления навесов.
- Петли смазывают солидолом или маслом.
- Берут створку и ставят ее по отвесу в вертикальном положении.
- С помощью точечной сварки прихватывают две части петли.
- Проверяют расположение осей петель и прихватывают верхнюю петлю.
- Смотрят на наличие зазоров и щелей, качество хода створок. Если все в порядке, то петли приваривают окончательно.
- Все места сварки зачищают угловой шлифовальной машиной и окрашивают в тон основного полотна.
Валерий
дизайнер
В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, сделанные во время крепления, были менее заметны.
— Валерий дизайнер
Монтаж шарниров с помощью болтов или саморезов
Для тех, кто хотя бы раз устанавливал дома межкомнатные двери, прикрепить к воротам петли с помощью саморезов не составит труда. Ведь оба эти способа схожи между собой.
Процесс врезки петель в межкомнатные двери
Монтаж петель производят в следующей последовательности:
- Сначала петли прикрепляют к передней части полотна с помощью саморезов.
- После этого ворота укладывают вместе с опорными столбами на ровную поверхность и отмечают места для монтажа вторых частей петель.
- При необходимости на воротах делают углубления для размещения механизма.
- Ворота крепят с помощью саморезов на опорные столбы.
Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com
Болтами или саморезами прикрепляют петли к малогабаритным воротам с небольшой массой. Исходя из размеров ворот, каждую створку можно навесить на две, три или даже четыре петли.
— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Изготовление столбов
- 1. Разметка периметра забора. Чтобы ставить опоры, необходимо обозначить и подготовить для них место. Лучше всего, если забор ставится на ровной территории без углублений и возвышений грунта. При незначительных неровностях их просто убирают, счёсывая бугры или засыпая ямы. Если местность слишком неровная, забор делают частями на различной высоте.
Определившись с расположением углового столба, в землю забивают отрезок арматуры; так же намечают и расположение второй опоры. Между метками натягивают верёвку: по ней размечают места для остальных столбов. Поскольку кирпичные опоры достаточно надёжные и широкие, рекомендуемая ширина между столбами – 3 метра. Под столбы необходимо сооружать фундамент, иначе грунт будет вымываться, и кладка осядет и разрушится.
Разметка и подготовка территории
- 2. Бетонирование основы. Глубина ям обычно составляет метр, на сыпучих грунтах – примерно полтора метра. Сначала в ямы ставят железные трубы и забивают их молотком.
Далее, чтобы забор из профнастила с кирпичными столбами своими руками держался крепко, надо правильно смешать раствор:
- 1 мера цемента;
- 3 меры песка;
- 6 мер не очень мелкого щебня;
- 1 неполная мера воды;
- немного жидкого мыла.
Целесообразно использовать бетономешалку, так как вручную размешивать раствор долго и утомительно. Готовым раствором заливают ямы и оставляют застывать. Зачастую при кладке опор по периметру забора устраивают ленточный фундамент, потом по нему выкладывают кирпичом несколько рядов. Такой забор прочнее и солиднее, да и смотрится лучше. Поэтому после подготовки ям между ними вырывают траншею: примерно полметра вглубь и 20-40 см шириной. Теперь нужно сделать опалубку из щитов, которая должна возвышаться над грунтом минимум на 10 сантиметров. В траншею опалубка погружается неглубоко: только чтобы не вытек раствор. Фиксируют щиты с помощью боковых колышков и саморезов.
Готовая опалубка
Дно траншеи хорошо засыпают щебнем, немного заливают бетоном и армируют железными прутами, сеткой, отрезками арматуры. Потом заливают оставшийся бетон и оставляют выстаиваться. В первые дни фундамент рекомендуется накрывать плёнкой и часто смачивать водой, тогда высыхание бетона будет более качественным и равномерным. Выстаиваться он должен около месяца – тогда устройство забора из профлиста с кирпичными столбами сделает ограждение долговечным.
- 3. Кладка столбов. Кирпичная кладка требует определённого мастерства, и без опыта сделать аккуратный столб бывает проблематично. Всё же при желании можно сделать неплохие опоры, а чтобы возможные недостатки не выделялись, стоит начинать кладку с самой дальней опоры от входа.
Для столбов понадобятся:
- обычный или декоративный кирпич;
- песок;
- цемент М500;
- вода;
- металлическая сетка;
- арматура;
- закладные для поперечин;
- уровень;
- молоток и кельма.
Самый простой забор из профлиста с кирпичными столбами строится нешироко, опоры выкладывают в 1,5 кирпича. Каждые три ряда необходимо проверять уровнем, излишки раствора убирают кельмой сразу же, не допуская засыхания. В 20 см от фундамента нужно сделать закладную для забора. Один из кирпичей кладут плашмя и пропиливают болгаркой поперёк, но только до половины толщины. Этот кирпич укладывают со стороны крепления секции пропилом вверх. Металлическую пластину вставляют в зазор так, чтобы один конец выглядывал снаружи на 10-15см, а другой касался металлической трубы внутри столба. В следующем ряду один кирпич пропиливают так же и укладывают пропилом вниз, накрывая закладную.
Монтаж закладной
Верхняя закладная располагается на 20 см ниже верха опоры. При кладке нельзя забывать об армировании: заборы из профнастила с кирпичными столбами весят немало, поэтому для надёжности в раствор укладывают куски арматуры, сетку или проволоку через три ряда. По мере увеличения опоры внутреннюю полость также заливают бетоном и утрамбовывают. Оставлять столб полым внутри не рекомендуется – это приводит к разрушению. Уложив последний ряд, остатки раствора убирают с поверхности опоры и делают расшивку. Для этого существует специальное приспособление, которое делает швы кладки более ровными и аккуратными.
Верх столба нужно обязательно накрыть; чаще всего опоры накрывают специальными колпаками под цвет профнастила, но если колпаков нет, можно вырезать их из железа и покрасить. Такие колпаки защищают опоры от вымывания и разрушения бетона, продлевая их службу.
Как обшить ворота профнастилом
Перед тем как приступить к обшивке, нужно закрепить вертикальную щеколду для фиксации стационарной створки, установить замки и прочую фурнитуру. Затем каркасы створок нужно снять с петель, убрать окалину и остатки ржавчины, погрунтовать и дважды вскрыть краской, желательно тёмных тонов.
Нашивать листы рекомендуется при закрытых створках, натянув шнуровку по верхнему краю. Сперва ведётся обшивка стационарной створки, начиная от центра ворот. Положение листов — вертикальное, первый прикручивается заподлицо с каркасом. Со стороны петель крайний лист необходимо подрезать, выпустив его на нужное расстояние для маскировки петель. Учтите, что при открывании створок наружу петли будут видимыми, под них нужно сделать прямоугольные вырезы. Обрезные края рекомендуется завернуть вовнутрь, в том числе и на вырезах, а затем обработать антикором.
Зашивка подвижной створки ведётся таким образом, чтобы лист сдвигался на стационарную створку с образованием притвора и при этом ложился по волне. Если в створке имеется проём под калитку, листы нужно подрезать заподлицо, чтобы просвет был чистым. При этом обшивка калитки напускается на створку сверху, снизу и на стороне замка, а со стороны петель подворачивается на торец рамки каркаса и крепится мелкими саморезами по предварительно просверленным отверстиям.
Внизу под воротами должен сохраняться такой же вентиляционный зазор, который был предусмотрен по всему забору. При нашивке листы напускаются ниже каркаса и ориентируются обрезным краем вверх. После монтажа верхний край ворот накрывается защитным угловым профилем в цвет остальному покрытию, а снизу незаметно крепится легкая оцинкованная сетка.
Порядок возведения столбов из кирпича
Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:
- насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
- приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
- соберите опалубку;
- установите металлическую стойку вертикально и произведите ее бетонирование.
Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.
Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:
- покройте поверхность гидроизоляционным материалом или битумной мастикой;
- положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
- через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.
Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.
Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.
Какими должны быть петли для ворот
Металлические ворота чаще всего устанавливают на гаражах и заборах, охраняющих участок по периметру. В первую очередь они выполняют охранную и защитную функции, а уже потом декоративную. Изделия этой категории могут весить от 200 и до 1500 кг. Поэтому, чтобы конструкция многие годы исправно служила, к ней необходимо подбирать только соответствующую по прочности фурнитуру.
Чертеж с размерами шарниров для ворот
Некачественные или не подходящие к воротам петли приводят к следующим проблемам:
- не выдерживают оказываемую нагрузку и деформируются;
- ворота начинают провисать;
- створки перестают легко открываться и плотно закрываться.
Купить качественные и максимально подходящие к воротам петли – это значит:
- обеспечить воротам все условия для долгосрочной службы;
- забыть о скрипе и скрежете при эксплуатации створок;
- обеспечить входу во двор или в гараж максимальную защиту от взлома.
Современная фурнитура для гаражных конструкций прекрасно функционирует в любую погоду. Допустимый температурный диапазон:
Начало работ
Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.
Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.
Установка ворот
Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.
Сварочные работы
После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.
Завершение
После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.
По окончанию сварочных работ швы можно обработать болгаркой.
Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:
- Металлические дверные петли;
- Пластинки/платики;
- Сварочный аппарат;
- Электроды;
- Слесарный молоток;
- Сварочная маска, рукавицы и спецодежда;
- Болгарка.
Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!
Видео — создание распашных ворот
Видео — установка гаражных ворот
Столбы для навесных ворот
Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.
Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:
- На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
- По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.
Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.
Выбор механизма
Основные виды гаражных петель
Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.
В таблице представлены основные виды.
| Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже. |
| Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки. |
| Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот. |
| Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм. |
| Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие. |
| Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим. |
Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.
Почему шарнирные петли так хороши
Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:
- Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
- Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
- Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
- Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).
Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.
Цилиндрические гаражные петли разных размеров
Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:
- Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
- Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
- В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).
Как выбрать металлические столбы для ворот
Установка столбов, которые подходят под ворота, осуществляется только после того, как собственнику удалось сделать правильный выбор материала. Сделанные из металла приспособления отличают простота и легкость установки, небольшой вес, дешевизна изделия, долговечность и практичность использования.
Металлические столбы для ворот называют по-настоящему универсальными. Для основного полотна одинаково подойдет металлопрофиль или древесина. Заборные конструкции также можно монтировать в сочетании с кирпичной кладкой. Но тогда калитку в основании бетонируют.
Определяясь с покупкой металлических опор, обращайте внимание на такие нюансы:
- Обходите стороной покрашенные опоры. Некоторые путают их с покрытыми грунтовочной смесью, но это совершенно разный вид обработки. Дело в том, что монтаж подразумевает доставку изделий к месту установки. Избежать царапин вряд ли удастся. Поэтому изначально покупают изделия без покрытия. Столбы для ворот окрашивают нужным составом и грунтуют после фиксации.
- Если установка столбов для врат планируется с последующим декорированием, элементы крепят к опорам только после того, как они заняли свое место. Почему специалисты дают такой совет? Когда приспособление вбивают в землю, со стенок осыпается грунт. Это становится причиной того, что опору размещают в земле глубже. Соответственно, навешиваются полотнища после того как эта процедура завершена. Иначе подготовительный этап, который очень важен для прочной фиксации опор, может затянуться. Да и снова-таки возникает вероятность повреждения деталей.
- Покупая для ограждения металлические приспособления, оцените правильность геометрии. Если величина разная и изделие в целом изготовлено неаккуратно, даже небольшие отклонения от расстояний планок, размера монтажных отверстий чревато тем, что забор получится кривым.
- Оцените надежность сварки элементов. Шов должен быть цельным, захватывающим всю плоскость столба. Сварка в нескольких точках не приветствуется. Створки на таком приспособлении быстро развалятся.
