Актуальные размеры откатных ворот

Конструкция и схема

Чтобы определить, какой вид подвижной створки на роликах и способ крепления в большей мере подходит для установки на собственной даче, нужно изучить все исполнения. Учитывая, что за пределами города не всегда появляется возможность очищать от снега, вариант конструкции со средней балкой на роликах является наиболее предпочтительным в данных условиях.

Электропривод

Секция ворот может управляться и вручную, и с помощью узла автоматики. В первом случае при условии правильно выполненного монтажа эффективность эксплуатации повышается, тогда не придется прилагать усилия для перемещения конструкции. Второй вариант конструкции еще больше упрощает задачу по управлению – достаточно нажать на кнопку, чтобы механизм начал работу.

Учитывая, что направляющий блок в данном случае установлен примерно посередине подвижной створки, узел автоматического управления можно располагать на высоте.

Особенности устройства и функционирования

Для полноты понимания, как выглядит секция на роликах со средней балкой, представлена схема:

В отличие от варианта, когда направляющая располагается снизу, в рассматриваемом исполнении задействованы двойные ролики: сверху и по низу балки. Они меньше по размеру, что не влияет на функциональность. Из схемы видно, что данный вариант конструкции выделяет несколько большая толщина. Это объясняется тем, что опоры установлены на некотором удалении от подвижной створки, потому как в этом варианте балка на роликах располагается не под воротами, а рядом с ними.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания.

Крепление секции в зарытом состоянии обеспечивается фурнитурой: уловители (верхний и нижний), концевой ролик. Из схемы видно, что в качестве направляющего блока используется профильная труба с замкнутым контуром, тогда как в исполнении ворот с нижней балкой используется труба с прорезью для установки на роликовые опоры.

Для монтажа необходимо подготовить два отдельно стоящих столба, высотой примерно до половины проема. Для жесткости конструкции в фундамент закладывается арматура или швеллер. Все зависит от материала, из которого изготовлены столбы.

Если сравнивать все разновидности ворот откатного типа, можно выделить лишь несколько особенностей, рассмотренных выше. В целом же принцип функционирования подобных конструкций повторяется: если приложить усилия или нажать на кнопку, створка начнет движение вдоль ограды. На нижний уловитель приходится часть нагрузки. Это позволяет распределить ее более равномерно по всей секции.

Чем больше роликовый блок, крупнее консольные направляющие и тяжелее консрукция, тем больше должна быть мощность электропривода

Если в конструкцию заложен привод, остановка механизма производится с помощью концевых выключателей. Они крепятся на зубчатой рейке по обе стороны балки.

Для монтажа ворот используется сходная технология: выполняется разметка участка; готовится основание с усилением (каркас из арматуры, с закладной деталью); крепят опоры для направляющей балки (в случае, когда этот элемент располагается посередине полотна). На финишном этапе устанавливается узел автоматики, закрепляется створка. Обшивка каркаса для ворот разных видов производится аналогичным образом.

Расчет веса, габаритов и прочности

При выборе профиля для изготовления опор, каркаса и облицовки нужно в первую очередь учитывать ветровую нагрузку и вес всего сооружения. Чем толще будут трубы, тем меньше они гнутся и деформируются от вертикального давления. Для стандартной конструкции с проемом 2х4 м, рекомендуется приобретать профиль для рамы 60х30 мм, для внутренних балок 20х20 мм. Если ширина сооружения больше, нужен материал для рамы 60х40 мм, для внутренних балок 40х20 мм. Консоль следует делать из трубы 40х40 мм с толщиной стенок не менее 2,5 мм, которые не сможет за десятилетия проесть коррозия. Для опорных столбов лучше использовать профиль 80х60 мм, а при размере полотна более 500 см увеличивать его до 100х100 мм.

Транспорт как определяющий фактор

Чтобы не возникло проблемы с въездом большегрузного транспорта, проёмы следует делать максимально большого размера

Даже если у владельцев недвижимости нет своей машины, ворота все равно изготавливаются. В любом случае во двор будут завозиться те или иные стройматериалы, вода, продукты, крупногабаритные товары. Практически всем жителям частного сектора требуются услуги ассенизационной техники. Проёмы следует делать из расчёта заезда максимально большого по размерам транспортного средства, которому теоретически или в перспективе потребуется проехать во двор.

Другой случай, когда нужно разместить два легковых автомобиля, а стояночная площадка ограничена по длине. Здесь владельцы вынуждены подстраиваться под ситуацию, делая полотно шириной 5 м и более, чтобы обеспечить проезд сразу двум машинам. Но это скорее исключение, существующий стандарт 4 метра позволяет обеспечить беспрепятственный проход даже тяжелой специальной технике.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки. Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Балки и высота изделия

Особенность откатных ворот состоит в том, что они передвигаются вдоль проема по консоли, установленной между столбами, ограничивающими просвет в заборе. Исходя из этого, возникают определенные сложности, связанные с правильным выбором как материала для балки, так и высоты ее расположения.

Существуют такие исходные данные для проектирования:

• Длина. Рассчитывается в метрах, кратно одному, что соответствует размеру проема. К полученному результату добавляется еще минимум 150 см, необходимых для уравновешивания сооружения и его модификации электроприводными и автоматическими устройствами. Больше можно, короче — нежелательно.
• Высота. Для проезда обычного легкового автомобиля хватит 200 см, джипа с экспедиционным багажником — 220-250 см. Поднимать сооружение слишком высоко нецелесообразно, так как это приводит к увеличению его массы и парусности, что оказывает дополнительную нагрузку на другие узлы системы, увеличивает их стоимость или ускоряет износ. Следует брать поправку и на величину дорожного просвета.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Распашные ворота.

Самая древняя конструкция ворот, недостатков больше чем достоинств. Изготавливают, как правило из профтрубы. Самый распространенный материал обшивки – профлист, реже дерево, сэндвич-панель, сайдинг. Сложнее и дороже автоматизировать, из за большой ветровой нагрузки. Ненужно место для отката, но требуют регулярной чистки снега и наледи в районе открывания ворот. Открываться могут в любую сторону, как наружу, так и внутрь. Популярные размеры такие же как и у откатных: 3000х2000мм стоят 23000 руб., 4000х2000мм обойдутся в 23500 руб, 4500х2000 – 23700  руб., 4000х2500 руб, – 24000 руб. Исходя из этого, выгоднее всего заказать ворота высотой не более 2,5 метров, а ширину выбрать любую.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

• До 400 кг и не шире 4 м;
• До 600 кг и не шире 6 м;
• От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

• Направляющая для установки снизу;
• Скоба с роликовым механизмом для поддерживания;
• Роликовые опоры;
• Подставка для поддержания роликовой платформы;
• Концевые ролики;
• Улавливатели снизу и сверху;
• Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

• Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
• Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
• Поликарбонат – позволит создать легкие ворота;
• Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
• Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
• Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

• Лопата, лом, трамбовка;
• Тары для цемента, песка, щебенки и готового раствора;
• Сварочное оборудование;
• Болгарка;
• Молотки;
• Шуруповерт;
• Ключи;
• Рулетка;
• Карандаш;
• Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Ограничения на установку откатных ворот

Складывающаяся створка откатных ворот

Особых ограничений в отношении размеров и места установки раздвижных ворот не существует. Единственным пунктом является их высота. Так как полотно в закрытом и открытом состоянии является частью забора, на нее распространяются и соответствующие нормы. Они относятся к высоте глухих ограждений, выходящих на улицу. По существующим нормам она не должна превышать 220 см от верхнего края до уровня земли. Все остальные правила относятся уже к особенностям дачи и участка. Здесь к расчётам предъявляются только те критерии удобства и безопасности, которые определяют хозяева надела.

В качестве ограничений могут выступать такие факторы:

• Форма забора. Если рядом с проездом на участок есть его поворот, там допускается ставить узкую или складывающуюся створку.
• Растения вдоль ограждения. Чтобы спилить дерево или кустарник, требуется получение разрешения. Даже если удалять ствол не придется, его корни могут повредить опоры, а крона помешать корректной работе роликовой системы.
• Наличие воздушных или подземных коммуникаций. Существуют нормы безопасности относительно строительства рядом с ними. В случае их ремонта ворота могут быть демонтированы.

Таким образом, чтобы правильно рассчитать откатные ворота, потребуется принять во внимание множество обстоятельств. Даже частное жилье должно соответствовать действующим правилам застройки

Размеры откатных конструкций и важные тонкости

Одним из главных элементов всего механизма считается консольное оборудование, стоимость которого чаще всего обходится где-то в 30% стоимости всей покупки. Поставки консоли осуществляются вместе с балками по шесть метров. Если вы решили заказывать конструкцию шириной в 4 метра, и хвостом в полтора-два метра, то балка будет подходить именно под этими габаритами.

Исследователями был проведен анализ многих популярных на отечественном рынке производителей и приведены цифры, которые показывают, насколько по своей стоимости отличаются откатные ворота различных размеров.

Ориентировочная размерность представлена для въездных ворот, имеющих обшивку только с одной стороны, без автоматики.

Примерное соотношение размеров сторон воротного полотна

Конструкции габаритов 3х2м обойдутся в 40000 рублей, 4х2м — в 41500 рублей, 4,2х2м — в 55000 рублей, а 4х2,5 м — в 60000 рублей. Цены даны ориентировочные, для сравнения цены от размера.

Становится понятно, что наиболее оптимальный размер для откатных ворот на дачный участок и для частного пользования — 3х2 метра или 4х2 метра. Разница между ними в полторы тысячи рублей. Но если вы решите заказать конструкции на 4 метра и более, то придется переплатить на 5-10 тысяч больше.

Какой транспорт планируется загонять на участок?

Как правило, для расширения проезда есть несколько показаний — вы планируете заезд тяжелой грузовой техники, длинных или широкий транспортных средств, хотите создать гостевую парковку на несколько автомобилей прямо на собственной территории или снаружи участка проходит узкая улочка — как следствие, слишком мало места для организации широкого подъезда и полноценного разворота/поворота.

Монтаж забора и откатных ворот в Ропше

Монтаж забора и откатных ворот в Ропше

Монтаж забора и откатных ворот в Ропше

Монтаж забора и откатных ворот в Ропше

В перечисленных случаях нужно тщательно продумывать возможную траекторию движения транспортных средств при въезде и выезде с участка

Задайте себе вопрос — хватает ли с запасом места для комфортных маневров на авто? Если ответ отрицательный или положительный, но с важной сноской, что места хватает «впритык» — необходимо расширяться

К слову, замеры проема ведутся по трем точкам — нижним, верхним и по центру столбов. Ширину проема делают с запасом от ширины крайних точек автомобиля.

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Как рассчитать откатные ворота

Конструкция откатных ворот надежна, но их монтаж – это ответственный процесс, так как даже небольшие недочеты повлекут серьезные проблемы. Расчет всех параметров желательно доверить специалистам.

Расчет откатных ворот производится на основе следующих технических параметров:

• ширина;
• масса конструкции (вес ворот шириной 5–3.6 м примерно 450–500 кг);
• высота проезда;
• фурнитура.

С учетом полученных данных можно легко произвести расчет своими руками как раздвижных, так и распашных воротных конструкций. Также с учетом габаритов будущих ворот можно рассчитать их приблизительную цену.

Около частного дома

Для чего можно использовать бесплатный онлайн калькулятор расчета ворот согласно их размерам. Эта программа позволяет вычислять приблизительную стоимость с учетом введенных данных.

Ширина изделия

Ширина откатных ворот – это пространство между несущими опорами, когда полотно открыто. Чтобы правильно посчитать ширину, необходимо руководствоваться следующими характеристиками:

1. Какие машины будут въезжать на территорию дома – грузовые или только легковые машины.
2. Под каким углом будет проезжать авто, особенно грузовые машины.

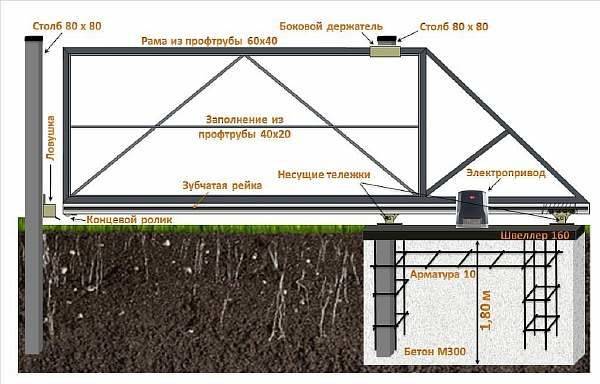

Схема с размерами

Большинство предприятий по изготовлению сдвижных воротных систем производит стандартную длину. Так, минимальный размер полотна составляет 2250 мм. Некоторые производители предлагают другие габариты, откатные конструкции от 3500 мм.

Максимальная длина откатных ворот также у всех различная. Как правило, она не более 6 метров. Это стандартные размеры конструкций.

На строительных форумах специалисты дают следующие рекомендации: ширина въезда на стоянку делается такой, чтобы во время проезда между зеркалами заднего вида автомобиля и опорными трубами находилось расстояние не менее 45 см. На практике максимальный размер ворот для загородного дома составляет 4 метра.

Схема установки откатной конструкции

Это относится лишь к размеру проема, а не к створке. Ширина створки делается примерно на 400–450 мм больше проема. Иначе во время закрытия створки образуется щель, через которую можно видеть дачный участок под определенным углом.

Высота конструкции

Большинство считает, если высота створки, которая примыкает к забору загородного дома, составляет два метра, то и ее высота должна равняться 2 метрам. Это неверно

Следует обратить внимание на стандартные размеры въездных ворот и такие факторы:

1. Например, построена изгородь из профнастила высотой 2 м, при этом профлист не имеет зазора снизу.
2. Изготавливая раму створки, многие берут в расчет этот же профнастил, имеющий размер, как и у заборной конструкции – 2 м.

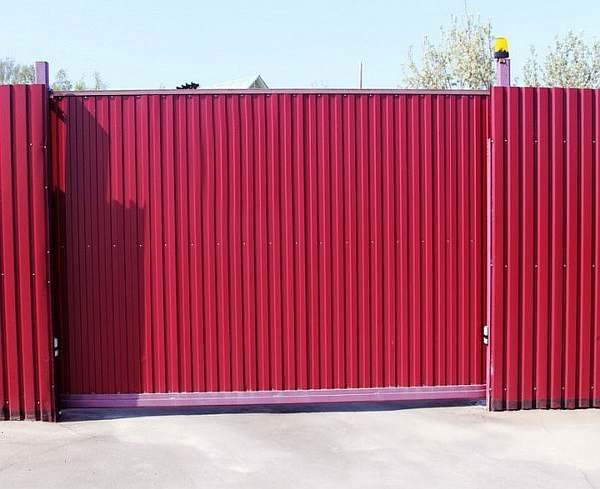

На загородной даче

Так учитывается одинаковая высота профилированного настила, но не берется в расчет, что в случае с ограждением профнастил идет непосредственно от уровня земли и чистый размер составляет 2 м. Однако во время устройства ворот существует одна особенность: низ створки не должен касаться земли, он приподнимается примерно на 10 см.

Максимальный зазор между уровнем земли и створкой можно отрегулировать специальными рычагами, которые стандартно должны идти в комплекте. Ролики прикручиваются к регулировочной планке болтами, которыми можно регулировать высоту в пределах 7–12 см.

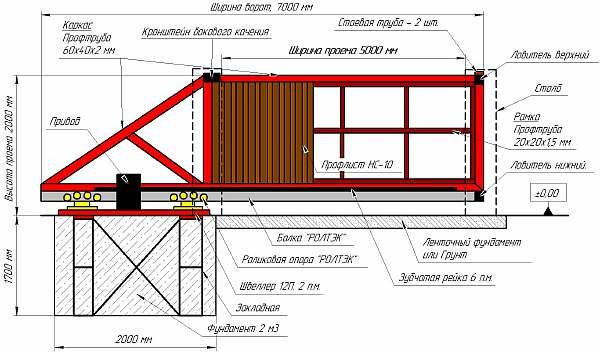

Чертеж с указанием ширины и высоты

Также, в отличие от заборной конструкции, профнастил ворот требуется встраивать в профиль сваренной рамы. При этом профиль собирается из профтрубы сечением 4.5х6 см. Так получается высота: 10 + 4.50 + 200 + 4.5 = 216 см.

Но также к полотну снизу крепится балка, которая будет направлять полотно. Она имеет высоту 6 см. Так, с наличием балки, дистанция от уровня земли до верхнего края уже равняется 219 + 6 = 225 см. С учетом вышеописанной схемы верх створки будет на 25 см выше верха заборной конструкции.

Схема каркаса с указанием ширины и высоты
