Врезные замки на калитку

Пять лучших замков хорошего качества

Разберем в деталях технические характеристики, особенности качественных замковых механизмов разного вида.

Электромеханический накладной замок «Atis»

Отлично подходит для монтажа на уличную калитку, двери подъездов многоквартирных домов, ворота заборов разного типа.

Корпус сделан из нержавеющей стали, поэтому механизм устойчив к действию влаги. Обладает цилиндровым секретом. Универсальный с позиции стороны открывания. Есть функция автоматического запирания. В комплекте идет 5 ключей. Рекомендуется применять при максимальном весе двери в 1,5 кг. Взводная пружина регулируется. Рабочее напряжение от 9 до 12 В. Размеры 137*105*37 мм. Производится в Китае. Средняя цена составляет 1950 руб.

Врезной сувальдный «Гардиан»

Сфера применения ‒ входные двери в частные дома, калитки, офисы, складские помещения или гаражи, сейфы. Механизм устойчив к пыли, влаге. Может устанавливаться как на деревянных, так и на металлических дверях. Основной часть замка спрятана внутри полотна.

Длина ригеля составляет 30 мм. В комплекте идет 4 ключа.

Рекомендуемая толщина дверного полотна для установки составляет от 35 до 80 мм. При креплении стоит ориентироваться на схему, указанную в инструкции производителя.

Эта врезная модель имеет защиту от высверливания, самоимпрессионной отмычки. Имеются 2 отверстия под крепеж дверных ручек. Крепеж лучше выполнять стяжными винтами. Поставляется вместе с бронепластиной. Гарантийный срок ‒ 12 месяцев. Средняя цена ‒ 2000 рублей.

Электромеханический замок Cisa 1.14020.18

Считается одной из самых тонких врезных моделей. Основная часть механизма ‒ надежный металлический сплав. Ригель выкидной. Отлично подойдет для установки на металлические двери, калитку из профлиста, евроштакетника. Комплектуется тремя ключами. Открывается вручную ключом или пультом при наличии электроэнергии. Средняя цена ‒ 6300 руб.

Цилиндровый замок Симеко ЗК-40

Отлично подходит для работы в уличных условиях. Может крепиться на любую сторону калитки (левую или правую). Механизм сделан из оцинкованной стали, корпус ‒ из высокопрочного пластика ABC. Идет с защелкой. Комплектуется запорной планкой, которая может монтироваться к профилю толщиной от 40 мм. Вес замка ‒ 1,1 кг.

Общие размеры ‒ 130*145*170 мм. Средняя цена ‒ 2670 руб.

Электромагнитный замок с кодовой клавиатурой от ATIS

Производится в Китае. Используемый вид ключа ‒ магнитная карта. В комплекте идет 5 штук. Срок гарантии ‒ 12 месяцев.

Помимо ключей поставляется вместе с:

• блоком питания;
• кодовой клавиатурой;
• кнопкой выхода.

Средняя цена комплекта без услуг монтажа составляет около 9100 рублей.

При выборе замка важно учитывать удобство использования, устойчивость к взлому, качество самого механизма, его стоимость. При покупке электрических моделей нужно предусмотреть наличие встроенного или запасного аккумулятора на случай перебоев электроэнергии

Конструкция электрозамка

В настоящий момент на рынке предлагаются различные защитные устройства, которые можно использовать для обеспечения безопасности дома или участка в целом. Работы по установке таких замков и их обслуживанию выполняют специализированные компании. Однако установку электромеханического замка можно выполнить и своими руками.

Если говорить об электромеханическом замке на калитку, то, отметим, что он своим видом похож на механические запоры стандартного типа, причем как внешне, так и по своему внутреннему устройству. Присутствие электронной составляющей является главным отличительным моментом этого защитного механизма от обычного механического замка.

Благодаря электрическому механизму обеспечивается возможность управления разными способами. Чтобы открыть замок, можно использовать ключ. Отомкнуть его можно магнитной картой или воспользоваться клавиатурой, набрав кодовое слово.

Довольно простым является механизм работы такого защитного устройства.

Соленоид в большинстве конструкций используется для управления положением ригеля.

Когда происходит подача управляющего сигнала, соленоид выполняет оттягивание запорного ригеля из ответной части замка. Далее происходит фиксирование ригеля.

Его закрепление в таком положении осуществляется при помощи фиксатора. Таким образом, дверь становится открытой. При поступлении повторного сигнала или при включении электрического напряжения фиксатор перестает поддерживать ригель, и последний под воздействием пружины возвращается в закрытое положение.

Электромеханическое запорное устройство можно открыть изнутри нажатием кнопки, а снаружи —используя обычный ключ.

В настоящий момент на рынке представлены два типа электромеханических замков:

• врезной;
• накладной.

Защитные устройства первого типа можно установить на ворота или на входные двери в доме. Во втором случае они встраиваются во внутреннюю полость дверного изделия. Чтобы открыть такой механизм, можно воспользоваться ключом или подать управляющий сигнал. Своим внешним видом эти защитные изделия ничем не отличаются от механических замковых устройств.

Если владелец хочет изнутри открыть такой замочный механизм, то достаточно нажатия кнопки. Открыть его снаружи можно, если воспользоваться кроме ключа сигналом брелока. Приобретая такой замок, в комплекте потребитель может обнаружить:

• крепежные элементы;
• ответные части;
• ключи.

Устройство и принцип работы

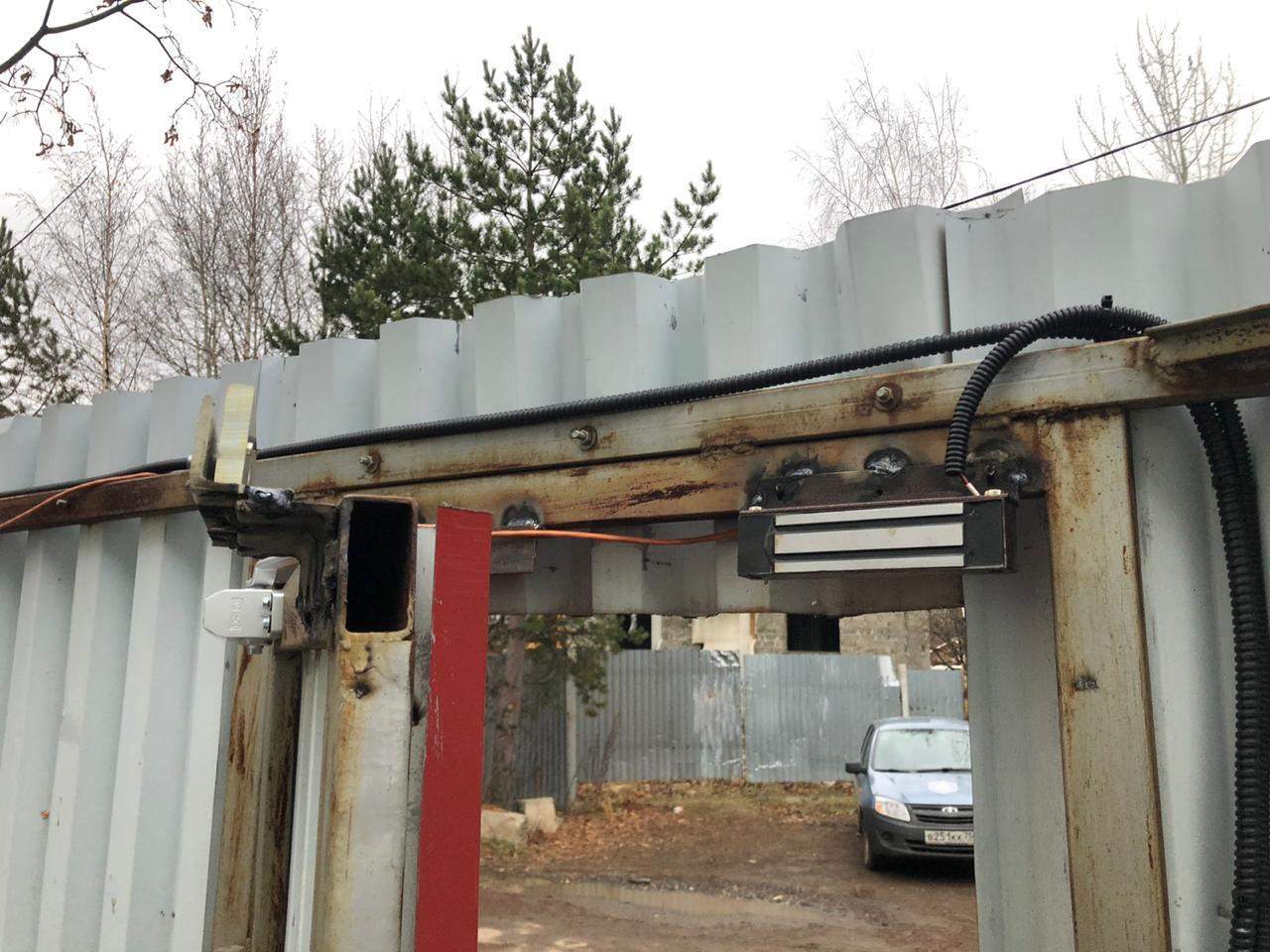

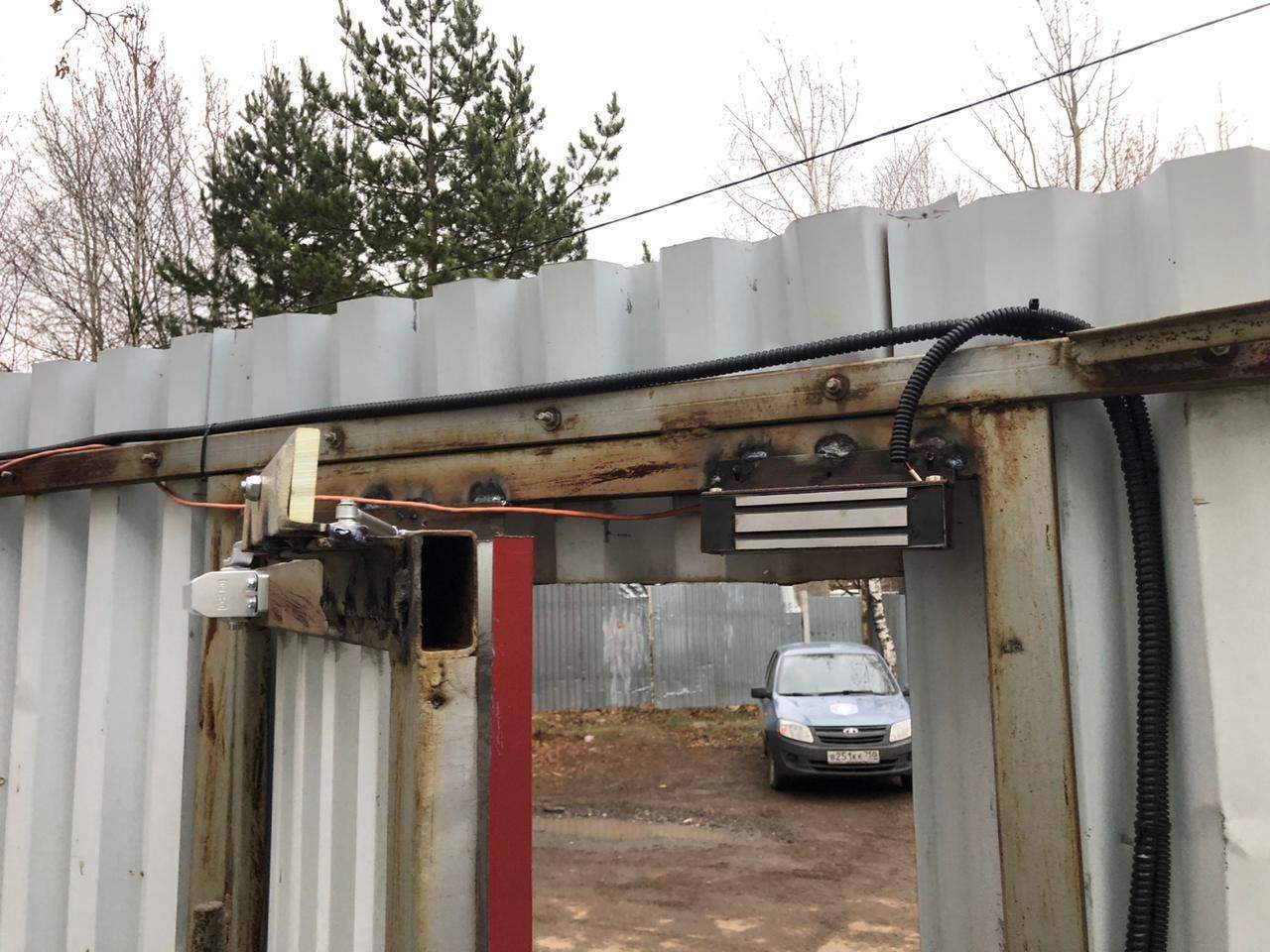

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Выбор замка на калитку и комплектация устройства

Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком. Чтобы устройство прослужило как можно дольше, необходимо чтобы оно отвечало следующим требованиям:

• Конструкция замка должна быть неприхотливой, но надежной.
• Изделие должно выдерживать перепады температур (от –40 до +50 градусов).
• Замок можно закрепить на профиль калитки.
• Корпус выполнен из нержавеющего металла.

Для частных домовладений, самым лучшим вариантом считается электромеханический механизм, который устанавливается на калитку, совместно с домофоном. Это позволяет открывать калитку дистанционно. Установив видеодомофон на ворота, хозяину нет необходимости идти к выходу, чтобы узнать, кто пришел к нему. Достаточно увидеть изображение на панели устройства, расположенного внутри дома.

Популярные производители

Рассмотрим компании-изготовители ЭМЗ, которые пользуются наибольшим спросом.

Cisa

Итальянская компания, один из лидеров по выпуску электромеханических замков для разных типов дверей.

Средний срок службы врезных, накладных замков ее производства – 10 лет. Потребляемая мощность – 12–15 Вт. Имеют антикоррозийное покрытие и устойчивы к осадкам, перепадам температур.

Ключи можно перекодировать без замены замка.

Из последних разработок фирмы – функция “мастер-ключ”, которая подразумевает открытие не только набором закодированных ключей, но и одним универсальным.

Отдельные модели ЭМЗ работают автономно на батарейках. Срок службы питания – до года, потом батарейки необходимо заменить.

ISEO

Итальянский производитель электромеханических замков.

Продукция подойдет для оснащения:

• гаража;
• ворот;
• входных дверей;
• калитки.

Материал створок любой. Кроме электронного набора ключей открывается и обычным механическим.

Falcon Eye

FalconEye – это не название предприятия, а торговая марка под которой выпускаются ЭМЗ. Принадлежит канадской компании STR International. Зарегистрирована в России с 2004 года. Специализация – выпуск товаров систем безопасности.

В перечень товаров входят:

• видеокамеры;
• сигнализации;
• видеорегистраторы;
• идентификаторы;
• замки;
• комплекты систем видеонаблюдения.

Выпускаются ЭМЗ двух типов: с блокировкой кнопки выхода и без.

DoorHan

Компания Дорхан существует с 1994 года. Сейчас это производственный холдинг с множеством направлений работы.

Выпускают:

• ворота разного типа;
• сэндвич-панели;
• роллетные системы;
• пластиковые двери;
• вентиляционные клапаны;
• замки;
• климатические комплексы;
• системы фальцевой кровли и другое.

Все товары сертифицированы. Поставляются как во многие регионы России, так и в страны СНГ, Китай.

Ming Yang

Тайваньское предприятие. Выпускает детали для автомобилей.

Дополнительно производят ЭМЗ двух типов:

• для створок, открывающихся наружу;
• для внутренних створок.

Шериф

Отечественный производитель. Продукция не уступает по качеству импортных аналогам, а стоит меньше и просты в установке.

Для повышения удобства ЭМЗ дополняют системами дистанционного управления.

Приобретаем блок электропитания и замок

Не во всех случаях есть возможность приобрести все элементы системы в комплекте. Во-первых, это очень часто довольно дорого. Во-вторых, покупая отдельно вызывную панель, монитор, блок питания, вы имеете возможность улучшить характеристики всей системы за счет варьирования отдельных ее элементов. Например, изучив сильные и слабые стороны электромеханических замков, вы можете купить лучший и применить его во взаимодействии с лучшей вызывной панелью, это же касается и других элементов. Собрать воедино и заставить работать электромеханический замок с вызывной панелью и монитором не так сложно, зато вы будете уверены, что система проработает долго, ведь все будет смонтировано на совесть.

Говоря о приобретении комплектующих системы, мы решили начать с блока питания, хотя на самом деле его лучше всего приобретать в последнюю очередь. Дело в том, что от бытовой электросети может, в лучшем случае, работать только монитор, а остальные элементы нужно подключать через блок питания. Так вот, если вы собираете систему сами из отдельно приобретаемых элементов, то нужно прежде рассчитать, какую нагрузку они выдают и уже под эту нагрузку с запасом покупать блок электропитания. Если установить блок питания наугад, без расчета нагрузки, то это может быть небезопасно как для системы, так и для всего дома. Кроме того, покупая блок питания, учитывайте в каких условиях он будет эксплуатироваться (температура, влажность, электромагнитное излучение).

Подключение видеодомофона своими руками невозможно без подбора хорошего электромеханического замка на калитку. Специалисты советуют не зацикливаться на надежности запирающего устройства от взлома, ведь калитку вряд ли кто-то будет взламывать. В этом случае злоумышленнику куда проще перелезть через забор, не тратя драгоценное время на возню с замком

Лучше всего при покупке электромеханического замка обратить внимание:

• на надежность механизма в тяжелых уличных условиях эксплуатации;
• на возможность отпереть его механическим способом обычным ключом;
• на возможность вариативного подключения его к различным устройствам.

Дополнительные приборы для электрозамков

Устройство электрозамка зависит от его вида. В настоящее время различают:

• электромеханические замки;
• электромагнитные замки.

Состав электромеханического замка

Электромеханический замок сочетает в себе функции простого механического затвора и электропривода.

Устройство, которое можно открыть ключом и электродвигателем

Электро замок на дверь с функцией механического открывания состоит из:

• корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
• ответной планки;
• набора ключей;
• дополнительных электропроводов;
• крепежных элементов;
• инструкции с описанием как установить электрозамок.

Устройства, которые входят в набор замка при покупке

Электромеханические замки желательно устанавливать внутри помещений или дополнительно защищать от влаги кожухами.

Состав электромагнитного замка

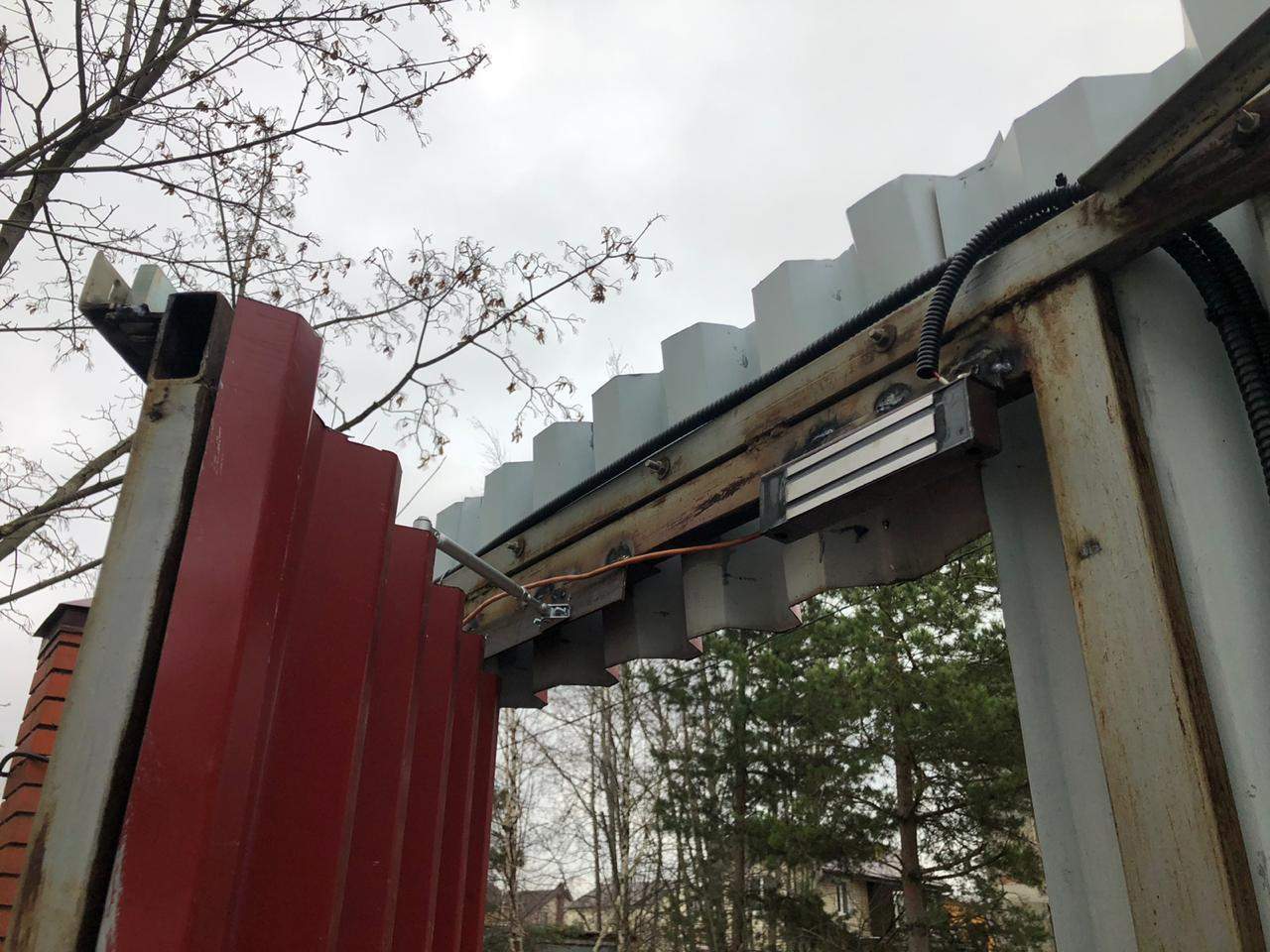

Электромагнитный замок удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.

Запирающее устройство электромагнитного типа на межкомнатной двери

В состав такого устройства при его покупке входят:

• магнит, который является отдельной частью замка;
• ответная металлическая планка, притягиваемая магнитом;
• уголок для крепления основного блока;
• крепежные элементы;
• дополнительные провода;
• инструкция, в которой подробно описано, как подключить электрозамок.

Устройства, входящие в набор замка при его приобретении

Электромагнитные замки менее прихотливые, чем электромеханические. Использовать устройства без дополнительной защиты можно как внутри помещений, так и на улице.

Дополнительное оборудование для любого вида электрозамков

Установка электрозамков на дверь или калитку невозможна без дополнительного оборудования, в состав которого входят:

контроллер, производящий управление электрозамком и располагающийся в специальном блоке;

Устройство, отвечающее за корректную работу замка

источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;

Устройство, осуществляющее питание замка при отсутствии центрального электричества

считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;

Устройства для открытия замка электронными ключами

устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.

Устройства для открытия замка без помощи ключей

При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.

Устройство для связи и открывания двери из помещения

Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.

Устройство для плавной работы входной двери

Набор дополнительных устройств обуславливается необходимостью (контроллер и блок питания) и пожеланиями пользователя.

Достоинства и недостатки врезных моделей

Врезной замок всегда находится внутри дверного полотна, поэтому обладает одной особенностью – здесь можно установить дополнительные вертикальные запорные механизмы. Врезные модели имеют ряд преимуществ:

1. Легкость монтажа. Для установки достаточно провести разметку, разобрать устройство на корпус и врезной механизм, просверлить нишу в дверном полотне. Далее нужно вставить корпус, механизм и сделать ответную планку. По окончанию нужно проверить работу врезного замка – все это можно делать самостоятельно.
2. Эстетичность. По сравнению с электромеханическим замком накладного типа врезной вариант более эстетичный, ведь он не предусматривает крепление на дверном полотне, а находится внутри.
3. Скрытость от посторонних глаз секретного механизма. Защита врезного механизма от посторонних взглядов – еще один показатель высокой безопасности такого замка.
4. Экономия пространства. Нет необходимости выделять место на дверном полотне под установку замка, ведь он врезается во внутреннюю часть двери.

Недостатками выступают высокая стоимость и необходимость постоянного электрического питания. Стоит учитывать, что при сбоях в электропитании у пользователя не будет возможности войти в помещение без взлома двери.

Порядок монтажа

Установка замка выполняется в строгом соответствии с инструкцией, которая идет в комплекте поставки. Ее необходимо внимательно изучить и держать во время работы под рукой, чтобы в сомнительных ситуациях сверять свои действия с правилами.

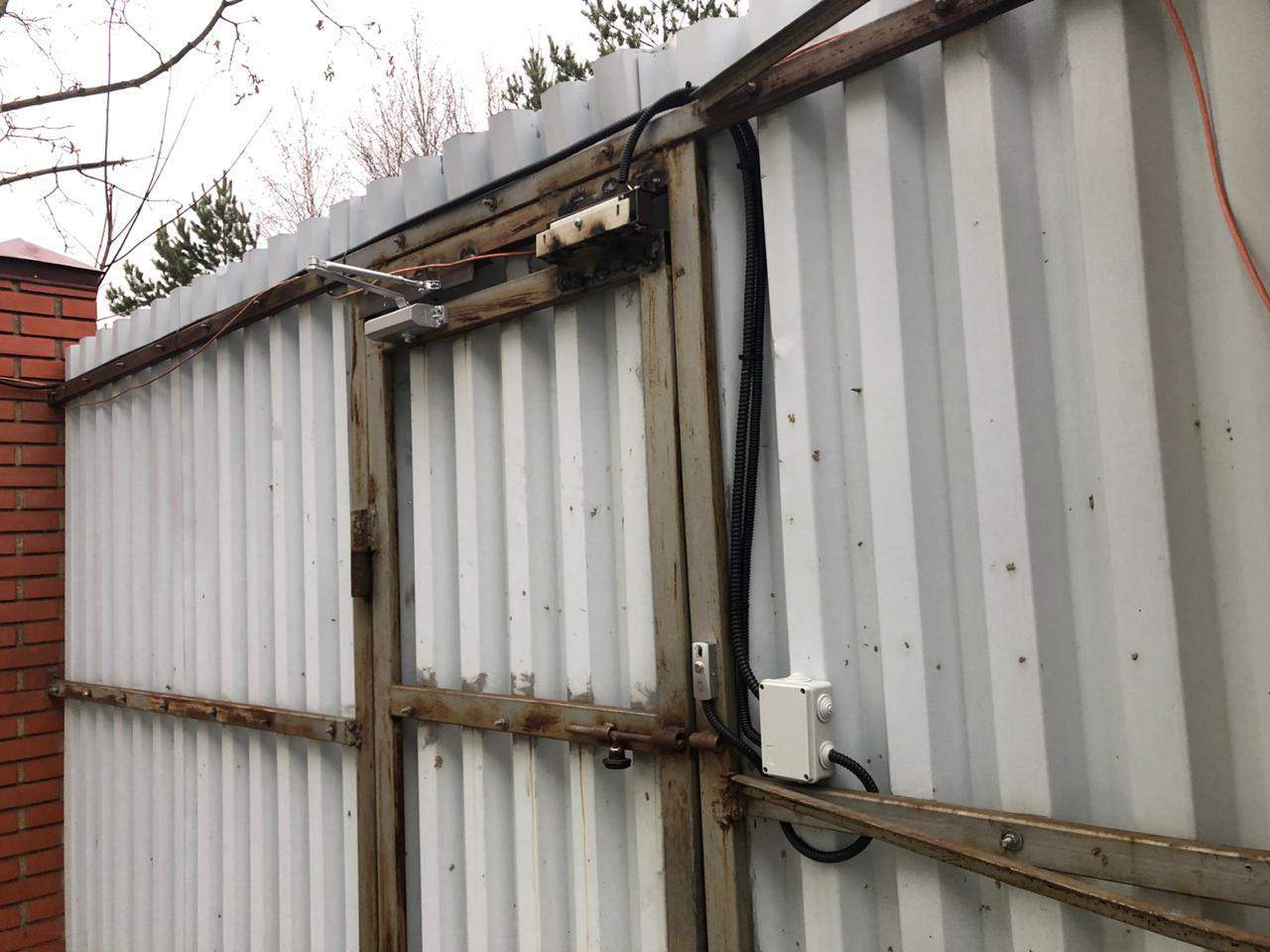

Установка наружных элементов

Крепление внешних деталей электромеханического замка производится к створке и неподвижным элементам обрамления калитки. Для подключения электромагнита необходимо провести кабель питания (рекомендуемый тип — ВВГ-НГ 2×1,5).

Порядок действий:

• производят разметку, отмечая места крепления замка, кнопок вызова и открывания, панели (считывающего устройства);
• сначала крепят замок. Затем калитку закрывают и отмечают на ней место крепления ответной детали — стальной пластины;

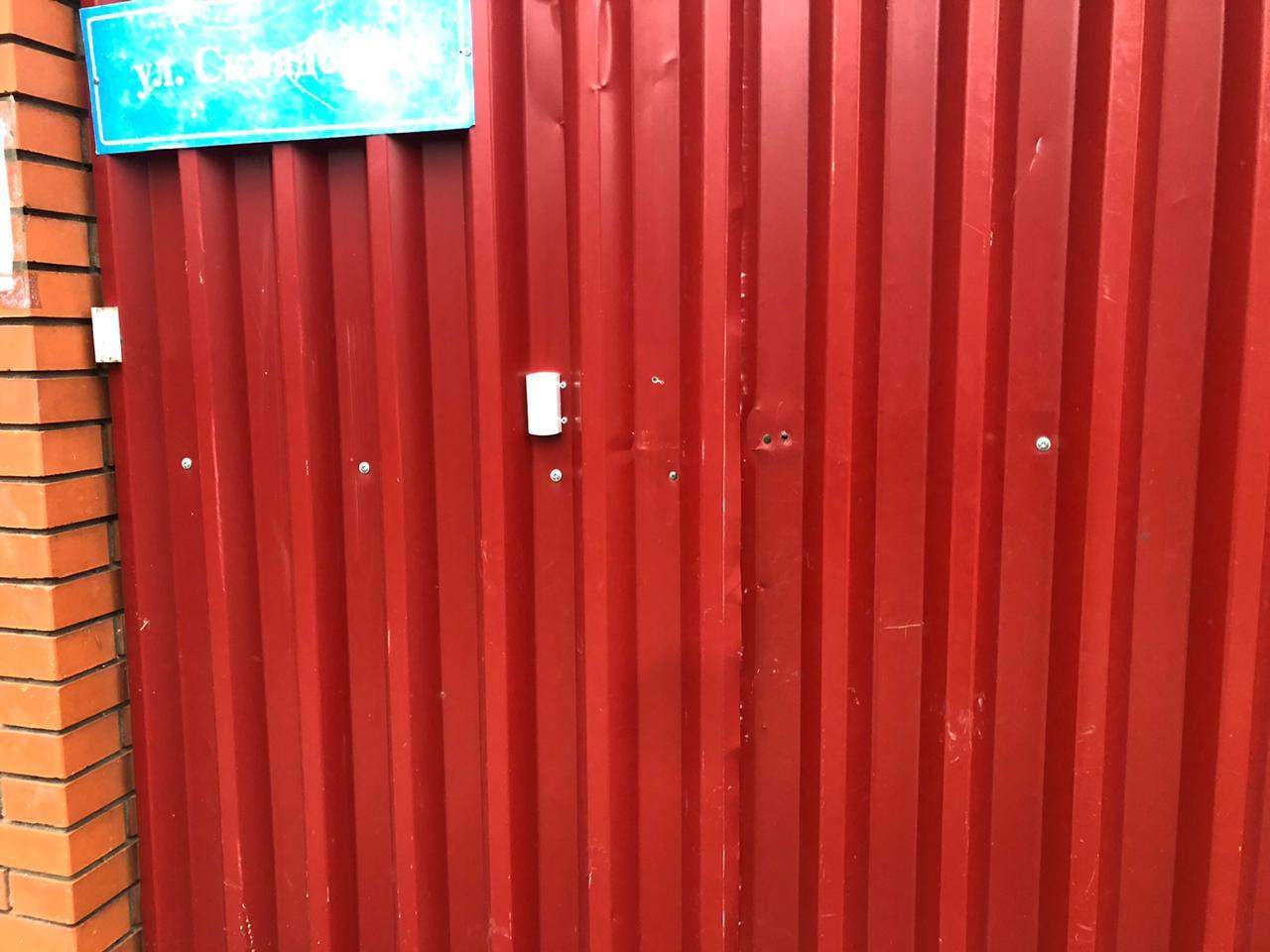

• на удобной высоте устанавливают внешние элементы (считывающее устройство и кнопку вызова);

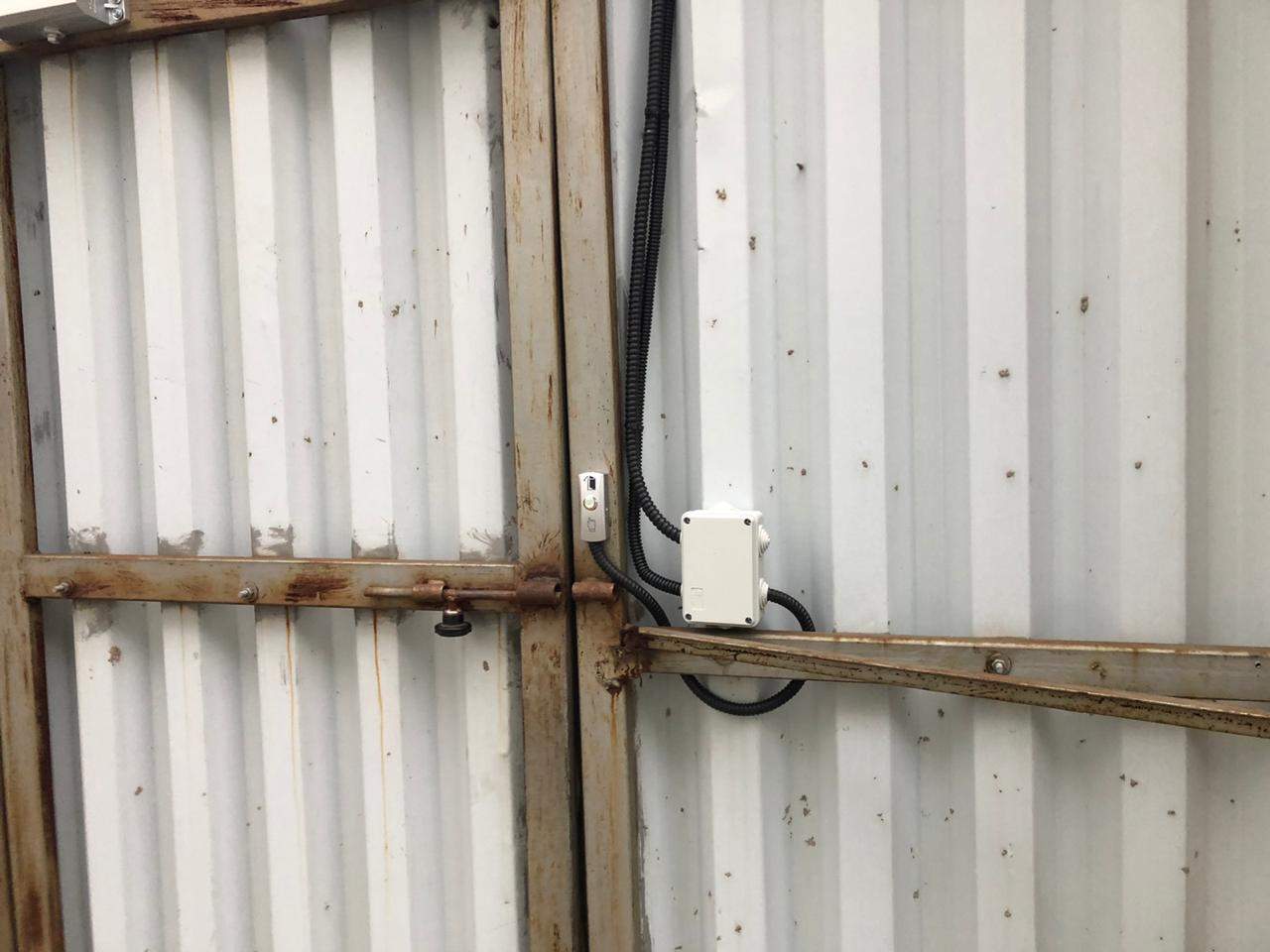

• кнопку открывания устанавливают на той же высоте, но с другой стороны. Это позволяет пропустить все провода в одно отверстие (как правило, для панели вырезают более крупное гнездо, а для кнопок достаточно небольших отверстий 4-5 мм).

Установка внутренних устройств

Все остальные части комплекса устанавливаются в удобном месте внутри дома. Это делается для того, чтобы можно было подойти и ответить на вызов домофона или видеофона (если они есть), а также установить все приборы без необходимости тянуть провода питания слишком далеко.

Порядок действий:

• установка и подключение к сети 220 В источника бесперебойного питания;
• подключение к ИБП контроллера;
• электрическое соединение всех элементов комплекса.

Внутренние устройства устанавливаются в удобном месте

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Вся установка состоит из электрической коммутации. Жесткого крепления устройств не производится, так как в этом нет нужды. Сама процедура проходит достаточно быстро и требует только внимания и аккуратности.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Основные нюансы установки и подключения

Схема подключения электромагнитного механизма для запирания калитки

Рекомендуется, чтобы все работы с монтажом производили специализированные мастера, особенно, если замок будет управляться с домофона или открываться пультом. Однако, электрозамки на калитку могут устанавливаться и своими руками. При этом необходимо учитывать массу калитки, габариты и направление движения.

Своими руками можно без проблем установить наиболее простые модели, монтировать врезной замок гораздо сложнее.

Существует определенная схема выполнения работ:

1. Запирающее устройство прикладывается к дверце. Лучше всего, когда оно будет расположено посередине. Таким образом, злоумышленники не смогут пробраться внутрь, если отогнут полотно калитки сверху или снизу. Необходимо следить за достаточностью длины засова для надежного закрытия.
2. В местах, где потребуется сделать отверстия, делаются отметки.
3. Далее высверливаются все необходимые отверстия, включая замочную скважину.
4. Не затягивая до упора крепежи, устанавливается корпус без крышки.
5. Проверяется возможность открытия и закрытия обычным ключом.
6. Затем, необходимо просверлить с внешней стороны калитки отверстия, через которые будет закреплена панель вызова со встроенным считывателем данных.
7. Изучив схемы и инструкции, нужно своими руками при помощи проводов соединить вызывную панель с замком.
8. Далее вытягиваются провода к домофону, а также к блоку питания.
9. В сети подключается блок, а также трубка.

Если же вы все-таки решились установить систему своими руками, то, кроме желания и терпения, понадобится еще и набор инструментов. В него должны входить:

• дрель по металлу и сверла к ней;
• так называемая болгарка;
• напильники;
• рулетки, линейки и другие приборы для измерения;
• карандаши, ручки, маркеры;
• кусачки и плоскогубцы;
• набор отверток и другие.

Таким образом, процесс установки системы закрывания калитки своими руками состоит из нескольких этапов. В качестве подготовительного этапа выступает изучение места, где планируется установка, и возможные трудности при выполнении работ.

Далее, должен происходить процесс поиска и выбора всей системы с учетом полученной информации. Потом следует подбор инструмента и внедрение замочной конструкции. И в заключение происходит монтаж всех электронных коммуникаций.

Выполнив все описанные в статье работы и получив готовый результат, вы можете быть уверены в том, что дом теперь находится под надежной защитой, а непрошеные гости так и не перешагнут через его порог.

Как выбрать замок

Учитывайте несколько важных факторов:

Материал и толщина калитки

От этого зависит выбор врезного или накладного замка.
В какую сторону будет открываться створка.
Замки, которые работают только при постоянном напряжении, требуют установки отдельного блока питания.
Обращайте внимание на то, предназначено ли устройство для наружного применения. Уточняйте рабочий диапазон температур.
Лучший вариант – нержавеющий корпус

Прослужит в разы дольше.
Проверяйте целостность набора ключей. В комплекте должен идти электронный и механический.

Анализируем, из чего изготовлена калитка

Как уже отмечалось ранее, на установку электромеханического замка влияет материал, который использовался для изготовления калитки. В последнее время все чаще заборы в частных домах, как и калитки в них делают из металлического листа.

Это во многом оправдано, поскольку металлический лист надежно скрывает ваш двор от любопытных взглядов, кроме того калитка, выполненная из такого листа более надежна, чем все остальные. Лучше всего металлическую калитку делать, пришивая проф. лист прямо на каркас, изготовленный из уголка. Это позволит не только усилить дверное полотно, но и значительно облегчит установку на него электромеханического замка.

Калитка может изготавливаться и из дерева, но в этом случае нужно учитывать, что функции электромеханического замка сведутся лишь к удобству открывания дверцы, защиты от подобной калитки с замком ждать не приходится. Калитки из уголка с металлической сеткой также совершенно не защищают ваш дом от злоумышленников, при этом, чтобы на такую калитку установить замок, придется сварить на ней основу для крепления, что само по себе трудоемко и неудобно.

Если изготовить калитку из кусков арматуры, то можно рассчитывать более или менее, что такая дверца вас защитит, однако чтобы установить на нее замок, потребуется помощь сварщика. Выглядит такая калитка очень некрасиво, поэтому немногие такой вариант применяют. На наш взгляд наилучшим вариантом нам представляется калитка из металлического листа с уголком, от нее и защита сносная и замок устанавливать проще.

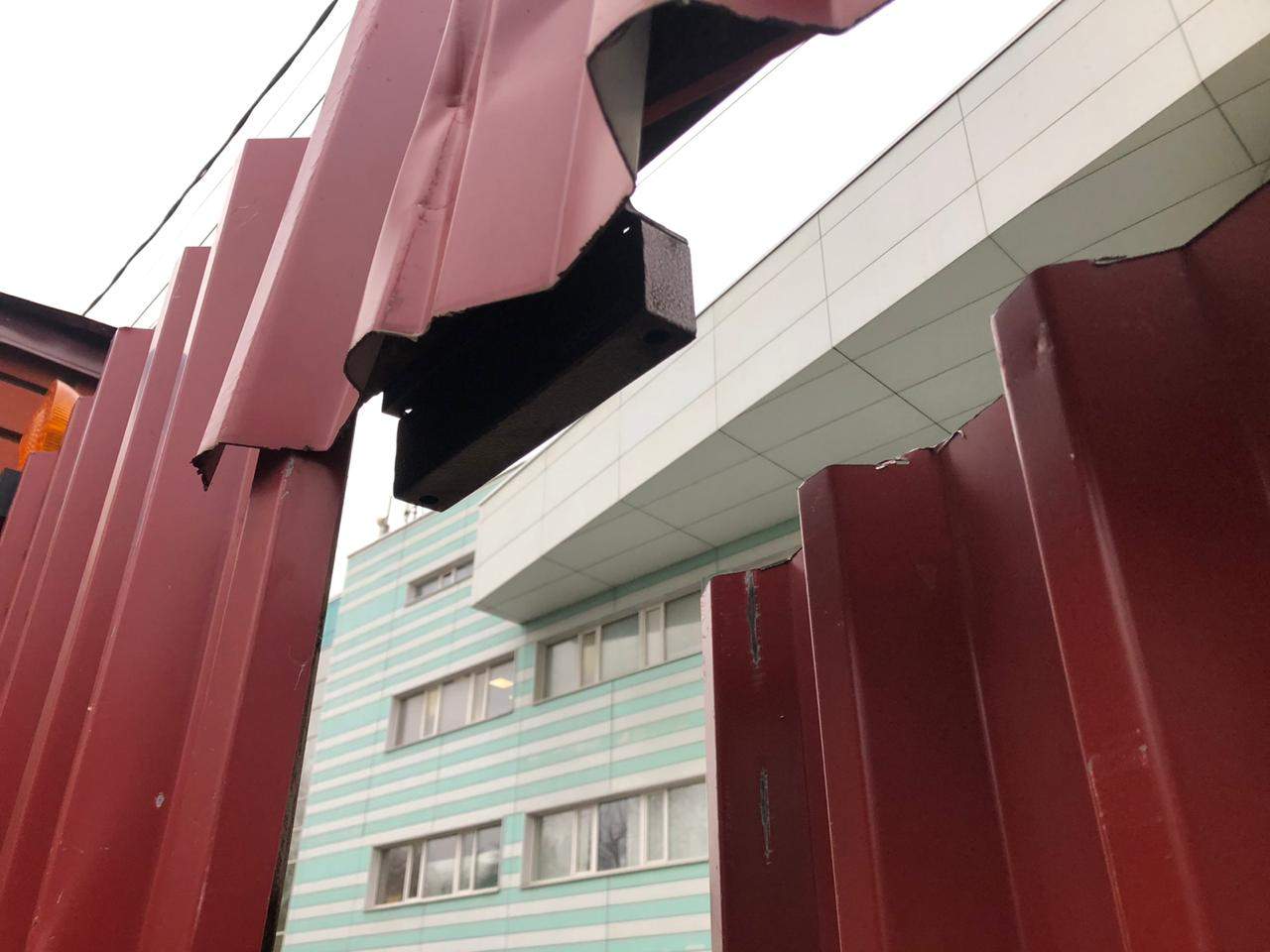

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Классификация механизмов

Все врезные электромеханические замки можно поделить на несколько типов, согласно принципу работы врезного механизма:

1. Моторные. Такие замки оснащены компактным двигателем. В закрытом положении защелка находится под давлением, поэтому пользователь может подобрать нужное число ригелей и применять их по своему усмотрению. Особенностью такой конструкции является небольшая задержка при работе после считывания электронного ключа.
2. Запоры с электроблокировкой. Когда дверь или калитка открыта, то защелка механизма выдвинута вместе с ригелем. При закрытии защелка задвигается в планку, взводящий ригель заходит внутрь корпуса врезного механизма. Имеющиеся внутри пружины сжимаются и остаются в таком положении при блокировке.
3. Соленоидные изделия. Использование электромагнитных замков врезного типа основано на работе магнитного поля – под его воздействием происходит движение ригеля. Чтобы замок функционировал, необходимо постоянное присутствие электрического тока.

Существует еще один тип электромеханического замка – электрозащелка. Ее устанавливают на калитку или ворота. Под воздействием напряжения можно разблокировать фиксатор, при этом дверь откроется с помощью обычного поворота ручки.
