Изготовление и обслуживание
Для изготовления засовов на распашные ворота обычно используются следующие материалы:
- Брус
- Дерево
- Металл (в т.ч. арматура)
- При самостоятельном изготовлении – остатки стройматериалов
Технологии изготовления различаются от типа засова и ворот.
Самый простой и надёжный способ – засовы на проушинах. В этом случае в центре створок привариваются с каждой стороны по одной проушине. В получившийся проем можно вставить замок или засов.
Также просто делают шпингалет. По краям створок приваривают петли, к одной из которых крепят язычок. Главное тут – чтобы язычок плотно входил в соседнюю петлю. Принято считать, что такой способ самый ненадёжный и более всего подвержен взломам и повреждениям.
Удобный шпингалет с пружиной Источник zaborsebe.ru
Рассмотрим изготовление каждого из типов засовов более подробно

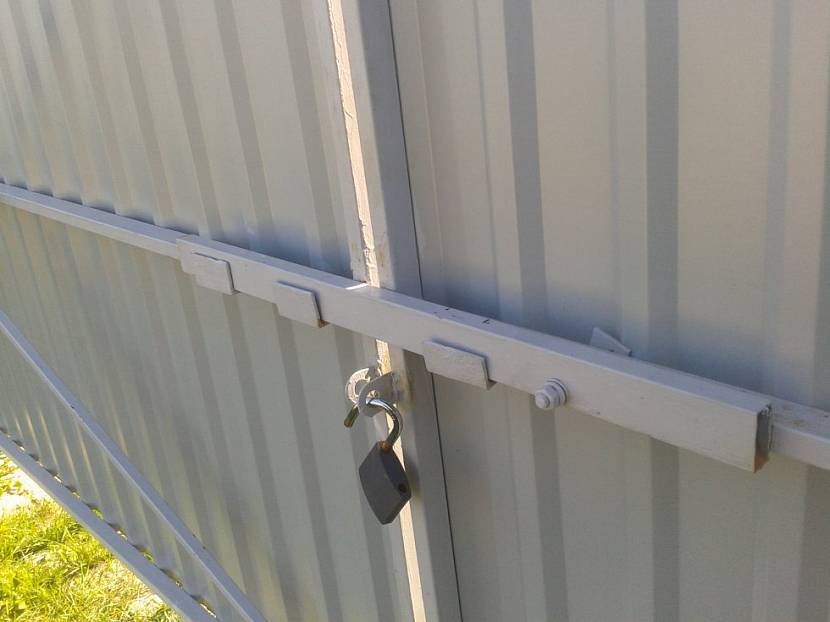

Устройство «Вертушки» своими руками
Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.
Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.
- Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
- В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
- Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
- Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
- На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.
Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.
Толщина деревянного бруса должна для запора быть не менее 50 мм
Засов на ворота типа «шлагбаум»
Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).
- Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
- Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.
Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани
На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.
Как делается сдвижной засов для ворот
Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.
- Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
- Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
- После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.
Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.
Сделать самостоятельно засов типа «шпингалет»
Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.
- Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
- Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
- Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
- Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.
Засовы вертикального типа
Подобного рода задвижки чаще устанавливаются в качестве вспомогательных, для надёжной фиксации нижней части ворот и удерживании створок в открытом положении. Для их изготовления используется прут из прочного металла, с диаметром от 1 сантиметра, который предварительно изгибают в Г-образную форму. И подобрать дополнительно трубку, которая будет соответствовать диаметру прута.
Вертикальный запор с пружиной возврата
Трубка приваривается на нижнюю часть створок, вставить в неё прут и соорудить дополнительное отверстие в земле (его обычно вбитой частью трубки). Дополнительно можно монтировать на воротах дополнительный упор, чтобы можно было совершать фиксацию открытых створок.
Замки крюки для ворот
Замки крюки для откатных ворот можно применять не только лишь для автоматических конструкций, но также и для тех ворот, в которых автоматика не установлена. Замок крюк для ворот такого плана выполняется из высокопрочного материала, к примеру, нержавейки и оснащен специальным крюком для механического закрытия раздвижной конструкции.
Для того чтобы злоумышленники не смогли применить в своих целях ручку замка, в качестве ступеньки для того, чтобы перелезть через забор, эта ручка попросту отсутствует вообще. Цилиндры устройства такого плана могут быть 46 — 80 миллиметров. Можно не беспокоиться относительно попытки механического вмешательства/взлома, так как все его элементы изготовлены из надежного металла, в том числе:
- передняя плата;
- крюк для ночного запирания;
- шасси;
- механизм;
- дневной ригель.
Выбор замка
Выбор зависит от имеющихся средств и требований к безопасности. Если вы хотите сэкономить, то вам подойдет навесной или простой накладной замок. Если задача обеспечить большую безопасность, то надо рассмотреть варианты более дорогих накладных или врезных замков. А если позволяют средства, то выбрать электромеханические замки или электромагнитные системы с электронными и радиоключами.
При выборе замка необходимо учесть устройство калитки. Например, если калитка решетчатая и снаружи можно дотянуться до ее внутренней поверхности, то предпочтительнее замок, который открывается – закрывается ключом с двух сторон, чем тот, что открывается изнутри просто поворотом ручки.
Покупая замок, надо учесть куда открывается калитка: во внутрь или наружу, какая она: левосторонняя или правосторонняя. Для каждого из этих случаев есть свои модификации. Помните, что вы покупаете замок для использования на улице, а значит стойкого к погодным условиям.
Выбор фиксатора
Как выбрать способ фиксации ворот? Лучше всего зарекомендовали себя стопорные штыри. Они прочны и долговечны, не требуют торчащих из земли дополнительных столбиков. Кому не нравится наклоняться, делают длинные штыри высотой до пояса. Проблема с забитой мусором трубой в земле решается креплением вместо нее двойной металлической планки, которую можно иногда прочищать простой палкой.
Запор для калитки или ворот — один из вариантов
У кого есть возможность крепления фиксатора-защелки, например, на стоящие рядом с воротами столбы и стены, очень довольны тем, что не приходится самому идти и доводить ворота до крепления. Достаточно их сильно толкнуть, а фиксатор их схватит и надежно удержит.

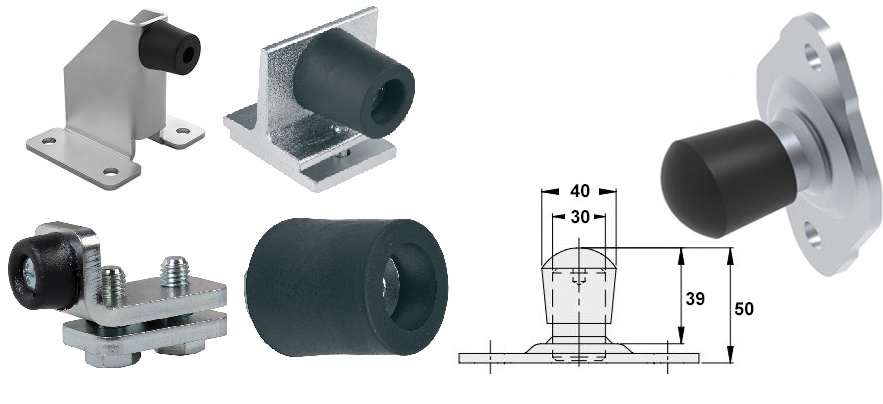

Стопор или ограничитель хода для распашных ворот
На заметку! Тем же, у кого нет слишком гладкой поверхности возле ворот, нравится откидной упор. Он фиксирует ворота в любом положении, и убрать его можно ногой, не наклоняясь. Есть также поклонники и простых крючков, годами ими пользующиеся.
Распашные ворота — это не только петли и створки. Для нормального функционирования нужны еще и стопоры/упоры
Засов своими руками
Чтобы выполнить засов самой простой конструкции, понадобится стальная труба, элементы уголков и стальных листов. Также стоит найти сварочный аппарат и болгарку. Для распашных ворот подходят засовы любого типа. Наиболее эффективными считаются фляжные запоры, работающие по принципу запорного механизма на крышке молочного бидона.
Обеспечить высокую надежность способны как контейнерные, так и пружинные запоры. Для откатных конструкций понадобится вертикальный засов.
Сегодня популярны ворота, выполненные из профнастила. Все замки и запоры крепятся непосредственно к раме. Чтобы повысить безопасность своего участка для таких ворот стоит соорудить сдвижные накладные механизмы, крепящиеся к раме. При наличии распашных двустворчатых ворот каждая створка должна быть оборудована таким засовом.
Как сделать простой засов «Вертушка»
Засов «вертушка» для гаражных ворот своими руками:
- в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
- крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
- с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
- расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
- для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.
Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно
Засов типа шлагбаум
Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.
Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.
Сдвижной засов для ворот с фиксацией
Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.
Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.
Вертикальные шпингалеты
Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:
- к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
- в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
- в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.
Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.
Шпингалеты
Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.
Для надежности на засов можно приварить ушки для навесного замка.
Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.
Запорный механизм засов по типу «морской контейнер»
Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:
- на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
- с двух сторон трубы крепим два крюка;
- к раме сверху и снизу привариваем два фиксатора для крюков;
- при повороте трубы крюки надежно фиксируют прижимающую створку.
Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.
Засовы и задвижки для пластиковых декоративных заборов и калиток
Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.
Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.
Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.
Разновидности засовов
Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.
Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.
Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.
Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.
Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.
Разные конструкции
Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.
Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.
Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.
Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.
Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

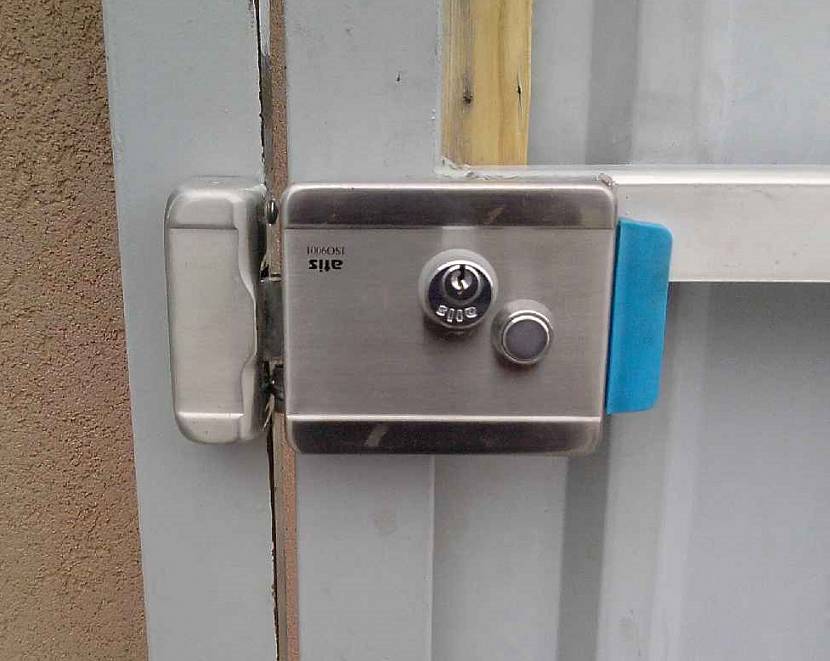

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.
Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.
Шпингалет
Такой щеколдой нередко пользуются на калитках из профлиста. Ее основа – железный прут сечением 10 мм. Из него изготавливают засов в виде буквы Г. Понадобится также трубка, через которую он свободно будет проходить. Ее разрезают на три детали:
- одна длиной 100 мм;
- две остальные по 50 мм.
Первая приваривается горизонтально к калитке, вторая – прямо напротив нее на неподвижной части ворот. Затем засов вставляется и задвигается до упора. На его конец надевают последний отрезок трубки и также фиксируется.
Как видим, засовы для ворот описанные выше по большей мере весьма просты и незамысловаты, потому их совершенно нетрудно изготовить самостоятельно.
Видео по теме:
Стопоры-запоры
Фиксатор для створок ворот по типу шпингалета

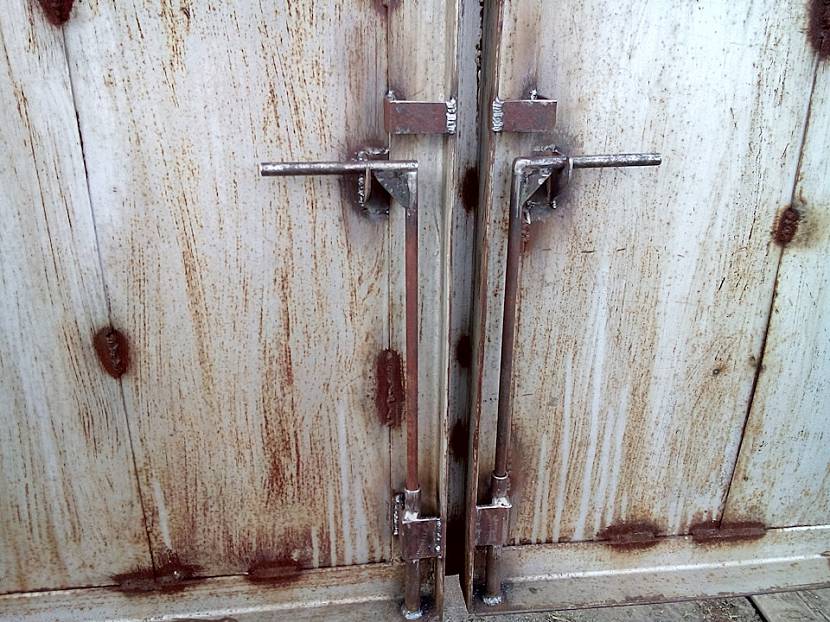

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:
- две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
- стальные пластины шириной в 10 см и длиной 15 см;
- штыри, свободно входящие в патрубок, длиной не менее 20 см.
Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:
- Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
- К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
- Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
- Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.
Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.
Основные модели запоров
В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:
- Горизонтальные, которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
- Вертикальные, которые также имеют 3 подраздела — верхние, центральные и нижние.
- Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.
Засовы
Наличие потайного замка
Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.
Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.
Сама схема сбора данной конструкции выглядит следующим образом:
- просверливается отверстие для болта, который имеет резьбу;
- при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
- с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
- на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.
Итоги
Каким бы качественным и надежным ни был замок, стоит соотнести его тип и устройство с характеристиками ворот. Различают устройства механического, электромагнитного и электромеханического типа. Также существуют специальные замки, предназначенные для эксплуатации на сильном морозе, и механизмы, справляющиеся с большими ветровыми нагрузками.
При выборе устройства стоит узнать о способе его монтажа. Устаревающие навесные замки сменяются надежными врезными устройствами. Для обеспечения полной безопасности своего участка или гаража стоит позаботиться и о подведении к замку электропитания (в случае с электрозамками).
