Как смастерить запор для калитки своими руками?

Рекомендации

Многие задумываются над тем, что лучше: купить задвижку или сделать ее своими руками? В случае с калитками задвижку рекомендуется покупать, а вот для ворот запор можно сделать своими руками. Объяснения такому решению простое.

• Калиткой пользуются чаще, и покупные механизмы более выносливы к механическим повреждениям. Такие засовы будут работать долго и при этом выглядеть красиво.
• Калитки в большинстве случаев имеют стандартные размеры, поэтому покупной механизм подобрать будет проще.
• Ворота индивидуальны, для их изготовления используют различные конструкции, материалы. Результатом такого подхода становится уход красоты на второй план. Больше ценится функциональность конструкции и ее безопасность. Поэтому самодельные задвижки, шлагбаумы, шпингалеты и вертушки в таком случае более востребованы.

При изготовлении самодельных засовов можно использовать подручные средства и вторичное сырье в виде оставшихся обрезков труб или других металлических изделий. Окончательный выбор типа запора зависит от владельца участка.

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

• начертите чертеж будущих ворот с нанесением всех размеров;
• вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
• все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
• сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
• уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
• сваркой прихватываем все элементы, зачищаем все швы;
• на каждый угол рамы ворот надо приварить обрезки уголка;
• аналогично варим вторую раму;
• примеряем готовую конструкцию в проем и подгоняем по размерам;
• теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

Многие мужчины, которые владеют собственными частными угодьями, стараются постоянно уделять внимание их обустройству. Лицом любого двора или гаража являются красивые входные ворота. Однако в этом случае красота — не главное, для такого изделия очень важна надежность и защита от возможных визитов нежелательных гостей

Однако в этом случае красота — не главное, для такого изделия очень важна надежность и защита от возможных визитов нежелательных гостей.

Такими свойствами безопасности дворовые или гаражные ворота наделяет крепкий запор для калитки. Эта удобная дверца позволяет не отворять массивные створки ворот, а просто входить в гараж или во двор через небольшой проем.

Запор для нее можно приобрести в специализированном магазине или смастерить своими руками.

Изготовление самодельной щеколды

Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.

Поворотная щеколда

Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.

Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:

• болгарку или ножовку по металлу;
• дрель со свёрлами;
• молоток, плоскогубцы, тиски;
• линейка, метчик или карандаш;
• сварочный аппарат.

Для финишной отделки приобретают грунтовку и краску для наружных работ.

Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.

Алгоритм изготовления:

1. От стальной полосы отрезают засов длиной 15–20 см.
2. В одной стороне задвижки сверлят отверстие под крепёжный болт.
3. Приваривают или крепят болтами ручку для удобного открывания.
4. Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
5. Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
6. Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
7. Готовят ограничитель хода, крепят его к полотну двери.
8. Смазывают подвижные детали.

Простейшая односторонняя щеколда готова к работе.

Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.

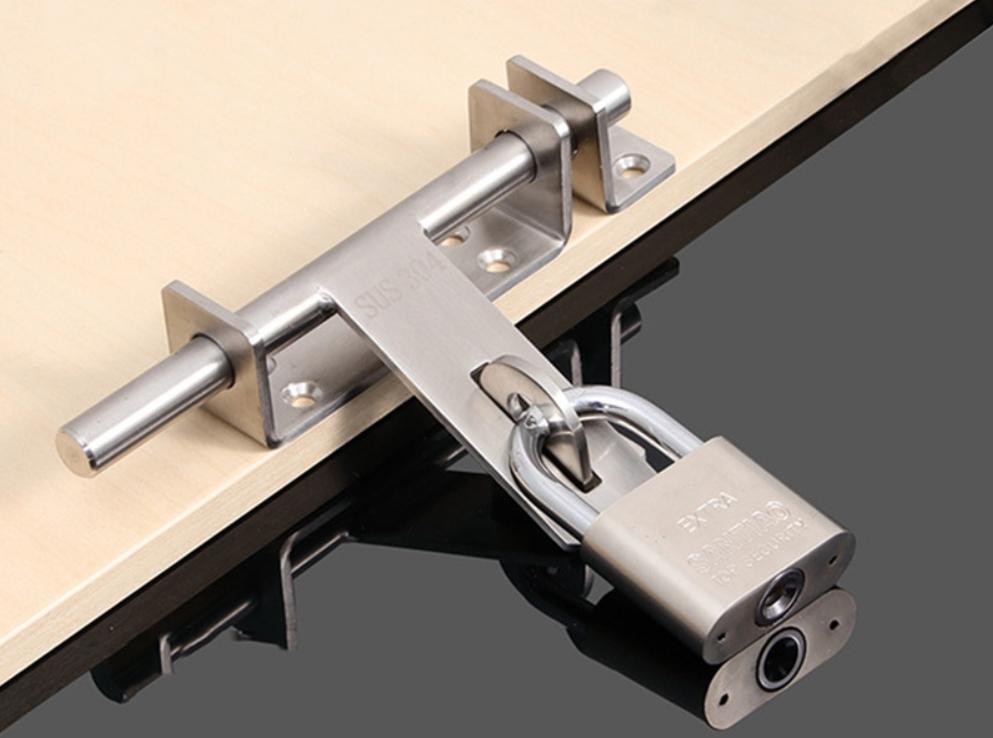

Щеколда с навесным замком

Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.

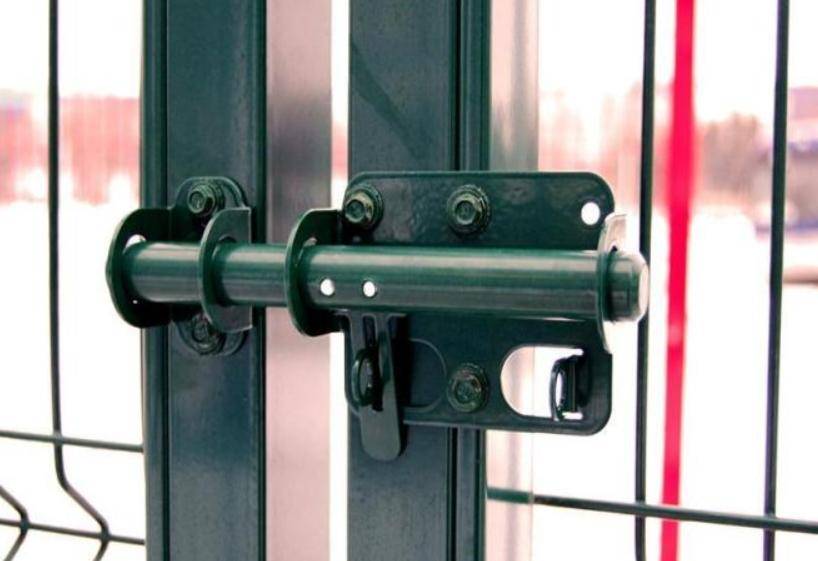

Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.

Варианты и чертежи легко найти в интернете.

Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.

Самозащёлкивающаяся щеколда

Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.

Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.

При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.

Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.

Засов своими руками

Чтобы выполнить засов самой простой конструкции, понадобится стальная труба, элементы уголков и стальных листов. Также стоит найти сварочный аппарат и болгарку. Для распашных ворот подходят засовы любого типа. Наиболее эффективными считаются фляжные запоры, работающие по принципу запорного механизма на крышке молочного бидона.

Обеспечить высокую надежность способны как контейнерные, так и пружинные запоры. Для откатных конструкций понадобится вертикальный засов.

Сегодня популярны ворота, выполненные из профнастила. Все замки и запоры крепятся непосредственно к раме. Чтобы повысить безопасность своего участка для таких ворот стоит соорудить сдвижные накладные механизмы, крепящиеся к раме. При наличии распашных двустворчатых ворот каждая створка должна быть оборудована таким засовом.

Разновидности

В первую очередь, необходимо разделить существующие модели на две основные группы:

• вертикальные;
• горизонтальные.

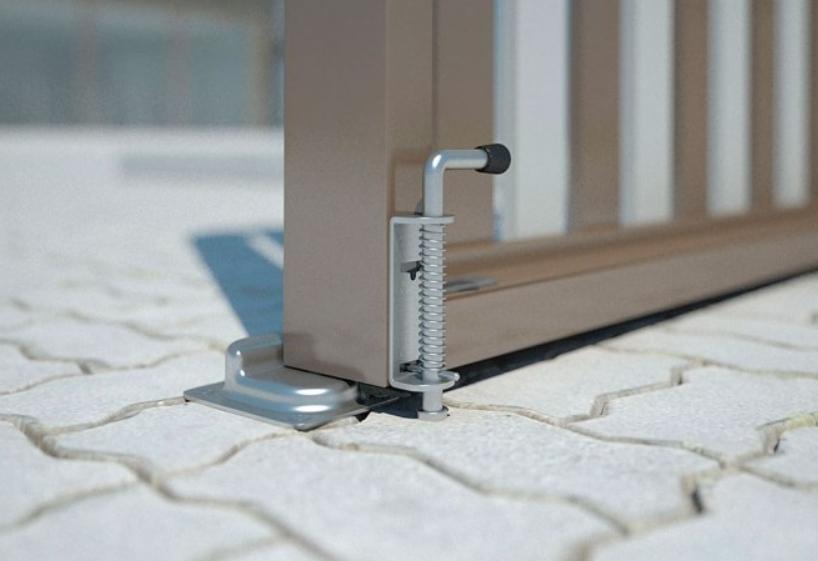

Первая группа — это засовы, установленные вертикально. Ответным элементом для них может быть обычное отверстие в пороговой или верхней планке, в которую входит ригель засова. Такие конструкции используют в калитках, установленных между двумя бетонными или кирпичными столбами. В них нет возможности установить ответный элемент, и проблему решают достаточно просто.

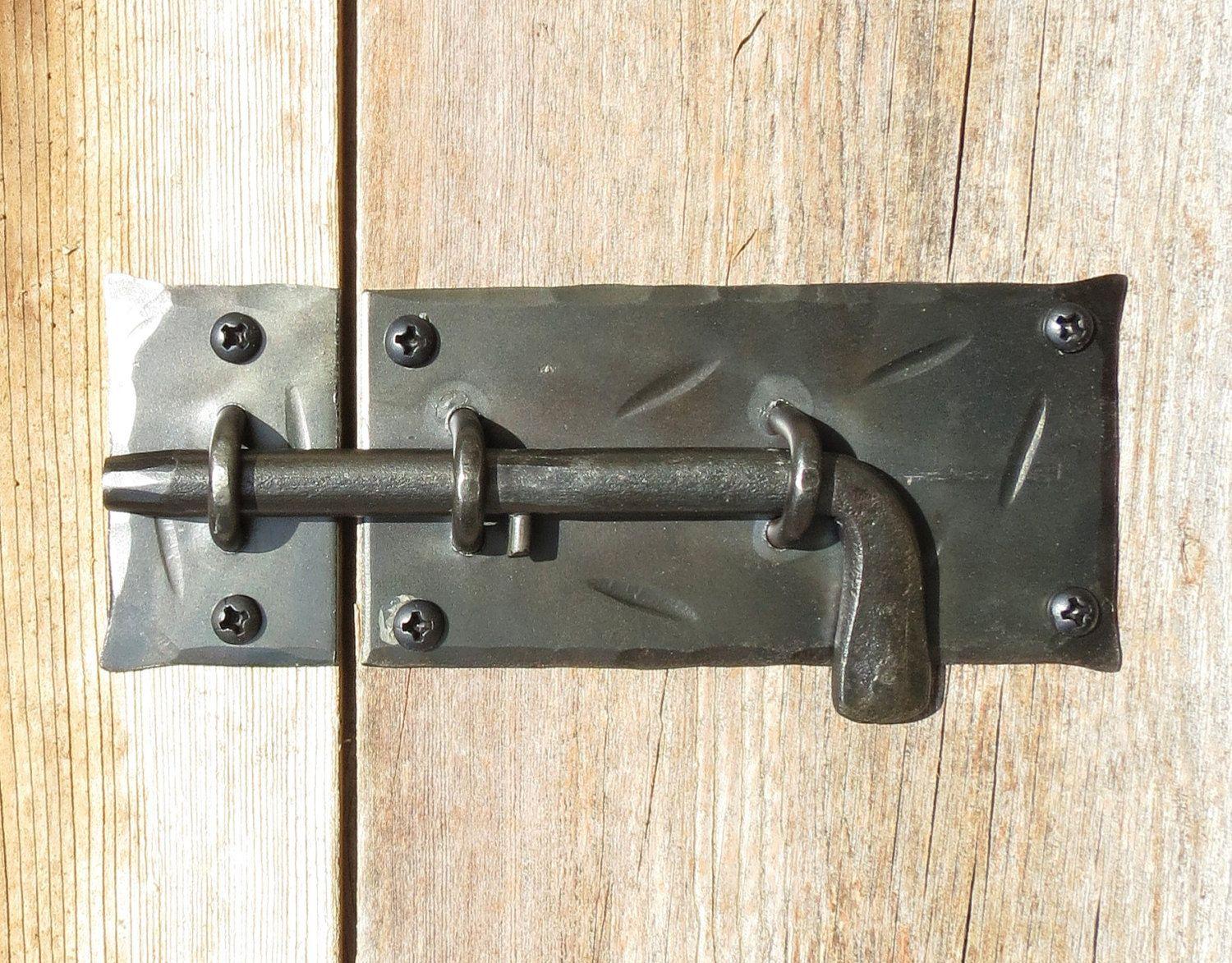

Горизонтальные засовы — это самая распространенная группа. Как правило, это разновидности обычной щеколды (с большим или меньшим упрощением конструкции). Они удобнее в использовании, так как пользователям не приходится нагибаться или тянуться вверх для открывания или закрывания калитки.

Горизонтальный засов

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Кроме того, горизонтальные засовы компактнее и эффективнее — точка контакта с ответной деталью находится примерно в центре свободной кромки калитки, что увеличивает жесткость полотна.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

По конструкции:

• пазовый засов. Он состоит из поворотной планки, которая вращается вокруг единственной точки крепления на несущей пластине. Ответная деталь представляет собой планку, установленную перпендикулярно плоскости подвижного язычка. Принцип действия прост — при повороте вокруг своей оси планка приподнимается, калитка закрывается, и она устанавливается на место. При этом ее свободный конец входит в паз ответной детали, фиксируя калитку в закрытом положении;

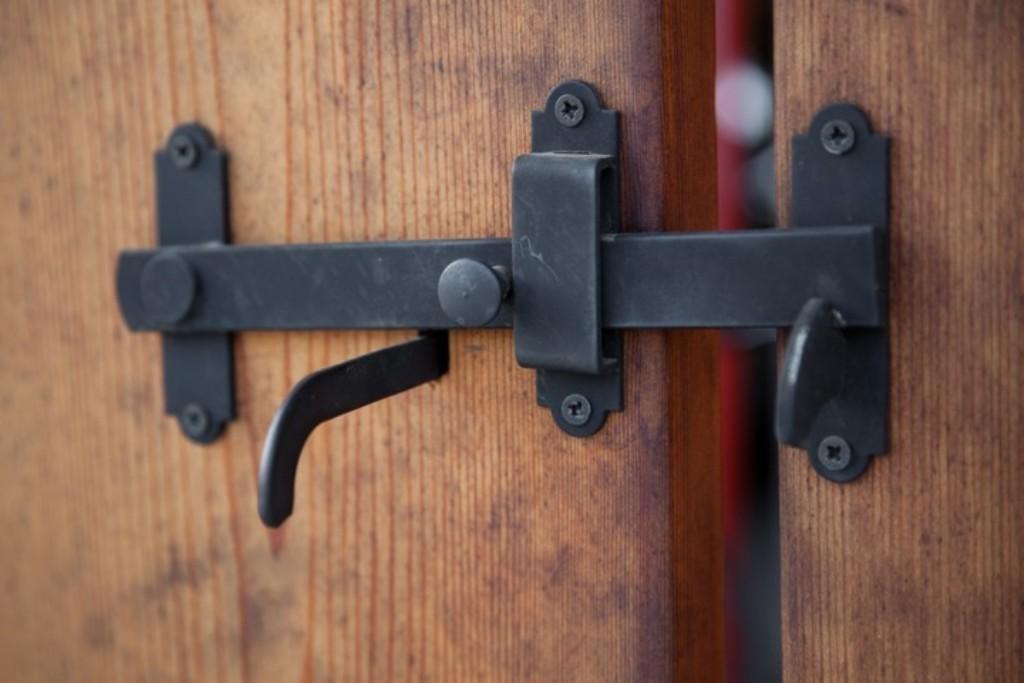

• самозахлопывающийся засов. Это вариант конструкции пазового засова, представленного поворотной планкой. Она входит в зацепление с ответной деталью, оснащенной выступом. С внешней стороны перед выступом имеется скошенный участок. При закрывании калитки поворотный язычок натыкается на скошенную часть, проскальзывает по ней, приподнимаясь, и зацепляется за выступ. Конструкция простая и достаточно надежная, но механическая прочность у нее невелика;

Самозахлопывающийся засов

ригельная конструкция. Именно ее часто имеют в виду, когда говорят о засове. Она имеет классическую подвижную планку (ригель), которую вручную перемещают влево-вправо для того, чтобы открыть или закрыть калитку. Ригель входит в контакт с ответной планкой (или просто входит в отверстие на неподвижном обрамлении калитки), фиксируя полотно в закрытом положении. В отличие от пазовых, ригельные засовы могут быть горизонтальными или вертикальными.

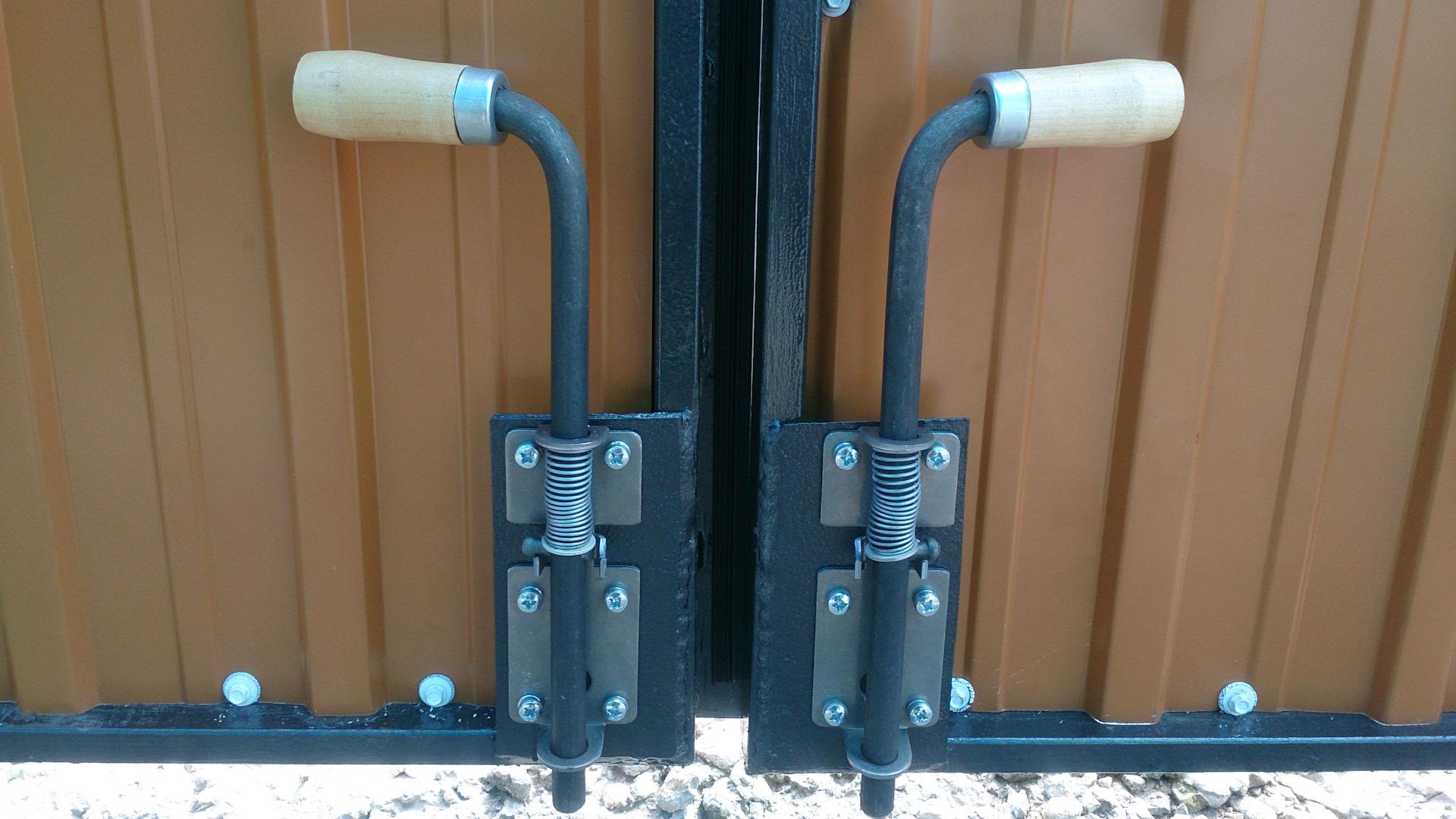

Вертикальные модели обычно ставятся на ворота

К числу наиболее популярных конструкций принято относить ригельные засовы. Они надежнее, прочнее, могут принимать на себя значительную механическую нагрузку. Открыть снаружи ригельный засов значительно сложнее, тогда как пазовый достаточно просто подцепить куском проволоки с небольшим крючком на конце.

Калитка или любая дверь является оградительной частью, не допускающей проникновения внутрь посторонних людейДля изготовления такой конструкции не нужны дорогостоящие инструменты

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете

Вертушка и щеколда

Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.

Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).

Делаем щеколду

Сооружается затворка так:

1. Необходимо закрепить в земле трубу (0,5 м длина).
2. Совершить разметку будущего нахождения крепежа, механизма.
3. На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
4. Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).

Вертушка

Делаем скобу с крючком

Не доставит хлопот установка привычной нам скобы с крючком. Сооружается она так:

1. Нужны метизы, которые покупаем либо сами делаем из проволоки (до 5 мм).
2. Самостоятельно обрабатываем проволоку огнем, держа ее плоскогубцами. Добиваемся полного накала (красный горящий цвет) в месте будущего сгиба.
3. Берем еще одни плоскогубцы, формируем крючок путем загибания раскаленного прутика.
4. Снова закаляем огнем.
5. Быстро окунаем в холодную воду.
6. Повторно обрабатываем пламенем жало крючка.
7. Отгибаем рабочую часть до нужного угла.
8. Окончательная обработка детали огнем с последующим помещением в прохладную воду.
9. Таким образом можно сделать любую деталь для будущей защелки (скобу, крючок…).
10. Останется только прикрепить их к полотну калитки (обычно – гвоздями).

Простая принципиальная схема

Металлические изделия обрабатываем специальным составом от коррозии (если они не оцинкованы).

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

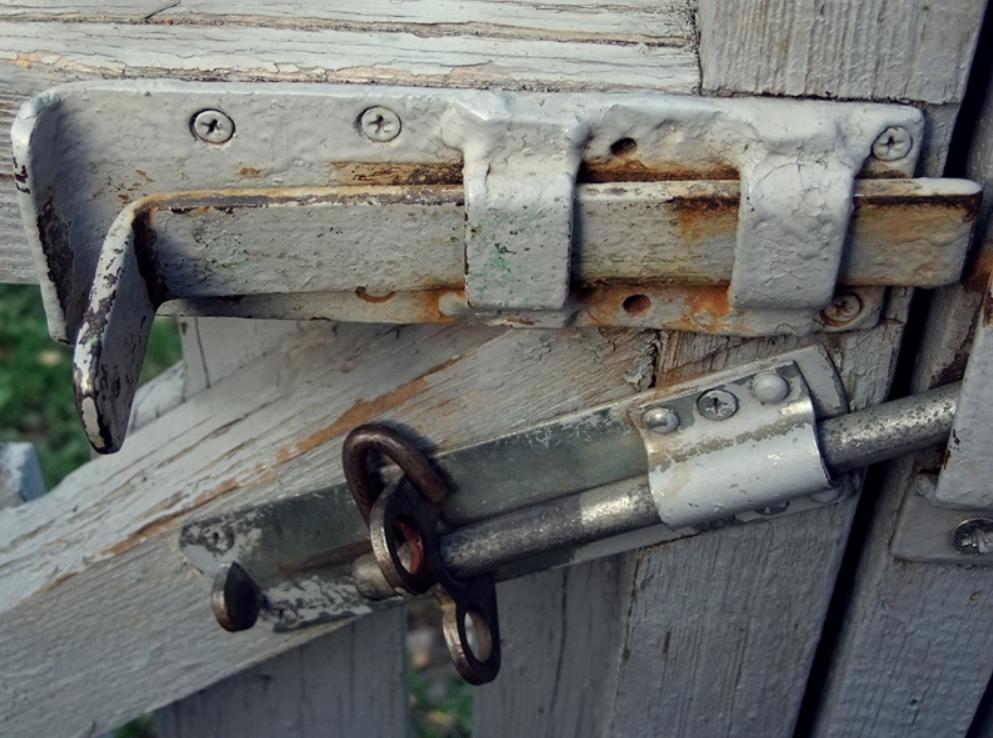

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

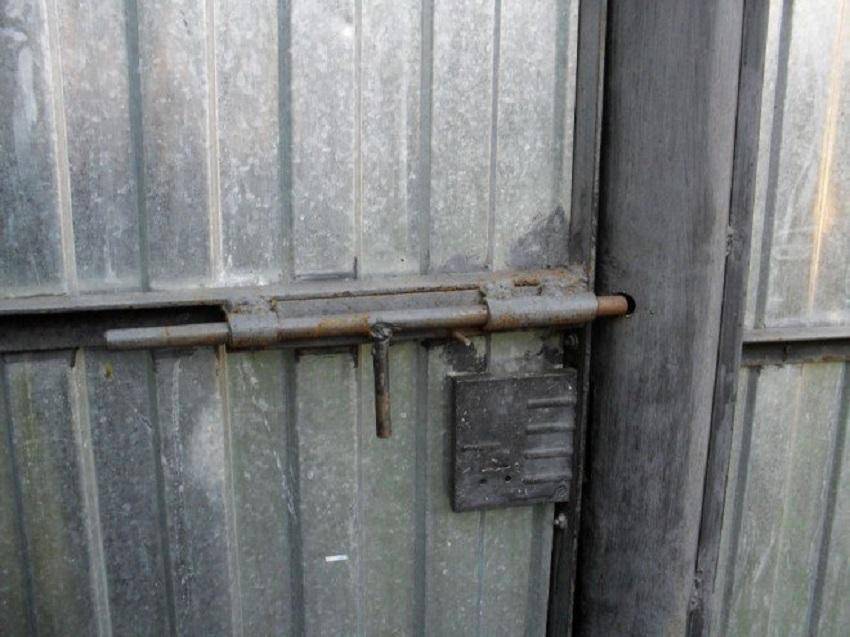

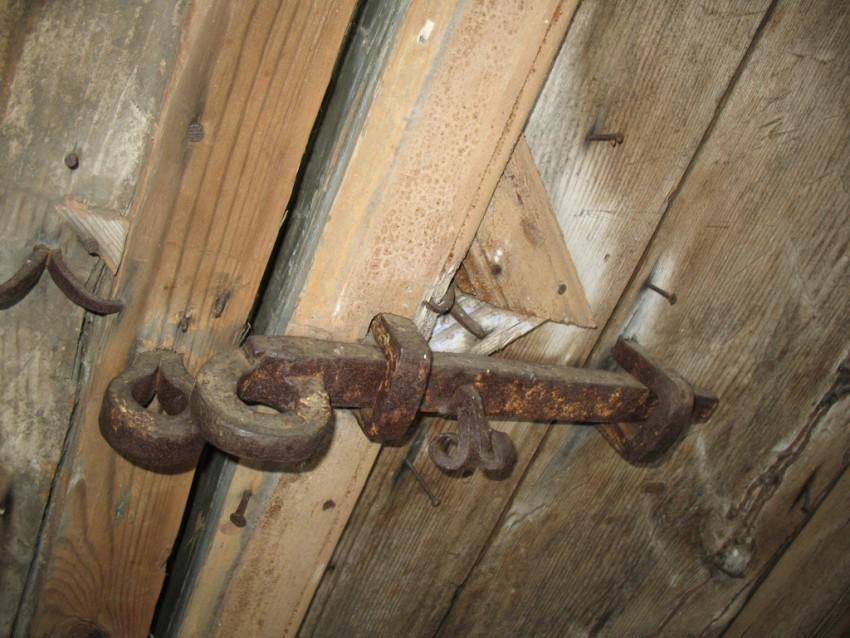

На фото изображен обычный засов.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

Засов

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений. Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Чтобы засовы служили долго: совет

Без защиты от внешних проявлений любой запор вряд ли долго прослужит. Понадобится потайная ниша из металла или другого материала, чтобы на сам механизм не поступала влага. Применение машинного масла для смазывания рабочих механизмов будет нелишним.

Для изготовления запора для откатных ворот с калиткой нужно всего лишь точно измерить будущую конструкцию и начертить верный чертеж. Только при таких условиях защелку изготовит любой мастер, имеющий набор необходимых инструментов для точных работ.

Пример задвижки из дерева

В случае если замок, который понравился, изготовить своими силами не удалось, можно всегда обратиться в надежную компанию, где за вполне доступную цену сделают качественный монтаж запора.

Как в домашних условиях изготовить самодельный замок для калитки?

Каждый мужчина, имея своё собственное жилище, желает уделить максимум внимания не только его внутреннему обустройству, но и тому, как можно его внешне обезопасить. То есть следует позаботиться о том, чтобы вокруг дома находился надёжный забор или же калитка. И в первую очередь данное устройство должно быть не только привлекательно внешнего вида, оно должно быть функциональным, то есть – защищать

Именно поэтому хорошие хозяева в первую очередь обращают внимание, на то какую функциональность имеет калиточный замок или засов. Внимание! За счёт того что для полноценного замочного механизма будет необходим ключ который довольно часто теряется, ломается или же деформируется то в последнее время для того чтобы обезопасить вход на территорию устанавливают задвижки на калитки

Самыми распространёнными в настоящее время являются задвижки с вертикальной установкой. Для того чтобы произвести монтаж применяются прутья с рычагами которые следует зафиксировать в полу.

Запорные устройства для калитки: итоги

Механизмы защиты от несанкционированного проникновения – важный элемент безопасности как для частных домов, так и для дачных участков. Современный рынок предлагает немало бюджетных и не очень вариантов, среди которых можно легко подобрать нужный

При выборе модели очень важно учитывать не только требуемый уровень защиты и надежности, но и особенности эксплуатации. Рациональный подход к выбору запорного механизма позволит сделать оптимальный выбор, который не только полностью оправдает финансовые затраты, но и обеспечить должный уровень безопасности

В некоторых случая будет вполне достаточно самодельного крючка, тогда как в других будет не хватать даже скрытого электронного замка.
