Забор и ворота из профнастила с калиткой своими руками. Пошаговая инструкция, как сделать распашные и откатные ворота по чертежам

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Расходные материалы и инструменты

На основании чертежа стоит определиться с используемыми стройматериалами и их количеством. Для создания ворот нужно купить:

• профнастил;
• самонарезающие шурупы;
• труба из стали с сечением не меньше 60 на 60 мм и толщиной стенки 3 мм;
• профильного типа трубы типовых размеров 60 на 20 мм или 40 на 40 мм;
• профтруба сечением 20 на 20 мм;
• стальной лист;
• замок, петли, фиксаторы;
• грунтовка для металла и красящее средство;
• элементы для декора (если вам будет нужно).

Инструменты, которые нужно подготовить: сварочный агрегат, дрель-шуруповерт, уровень, ножницы для листов из стали, рулетка, болгарка, кисти.

Какие бывают виды?

Планируя установить забор из профнастила, необходимо определиться с типом его конструкции. Многообразие ограждений можно разделить на следующие группы.

Сплошные

Профнастил можно состыковывать друг с другом, создавая сплошную изгородь. Такая конструкция отличается простотой монтажа – в большинстве случаев не требуется фундамент, достаточно заглубить опорные столбы и закрепить на них горизонтальные балки.

Легкость установки, доступная цена, непросматриваемость участка – главные достоинства такого ограждения. Аккуратный, но простой внешний вид не добавляет солидности, однако, это можно исправить, используя декоративные элементы при оформлении верхнего края, ворот и калитки.

На фотографии представлен высокий забор из профнастила, который позволяет защитить участок от недоброжелателей и взглядов соседей. Аккуратный внешний вид и надежность делают такое решение идеальным для обустройства территории дачи.

Штакетник

Ограждение из металлических планок стремительно завоевывает новых поклонников среди владельцев дачных участков и загородных домов. Евроштакетник представляет собой планки профилированного листа. Установка такого забора избавляет от необходимости резать металл, поскольку планки имеют фиксированную длину.

Быстрая сборка позволяет монтировать ограждение самостоятельно. Благодаря расстоянию между планками, на участок проникает солнечный свет, обеспечивается циркуляция воздуха, что благоприятно сказывается на здоровье растений, посаженных около забора.

Эстетичный внешний вид изгороди добавляет участку уюта, не скрывая красоту сада от посторонних глаз. Ремонтопригодность тоже является бесспорным преимуществом, поскольку менять отдельные участки можно, выкрутив саморез или вырвав заклепку, а затем осуществить монтаж новой планки.

Евроштакетник – стильное решение для оформления границ участка частного дома или дачи. Планки могут устанавливаться с обеих сторон поперечных лаг, как это показано на фото, или только с одной. В последнем случае снижается расход материала, но территория становится более просматриваемой.

С кирпичными колоннами

Такое ограждение получило широкое распространение, благодаря своему благородному внешнему виду. Между колоннами из кирпича располагаются секции из профнастила, который крепится на лаги из профильной трубы или уголок. Если пролеты между опорными столбами достаточно большие, появляется необходимость в монтаже дополнительных лаг, которые устанавливаются с тыльной стороны.

Конструкция комбинированного ограждения предполагает наличие фундамента. Сложность работ компенсируется долговечностью ограждения и всевозможными вариантами его оформления. Внешний вид гармонирует с любым экстерьером.

Кирпичные колонны, украшенные декоративными элементами, в сочетании с профнастилом имеют привлекательный вид. Такое дизайнерское решение подходит для частных домов.

Без фундамента

Отсутствие фундамента ускоряет монтаж ограждения и позволяет сэкономить средства на покупку бетона. Такой вариант конструкции уместен, если на участке нет существенных перепадов по высоте, почва не является водянистой, а местность не подвержена воздействию сильного порывистого ветра. В этом случае сперва устанавливаются столбы. Опоры заглубляют на расстояние не менее 1,5 м, а дно ям заполняется гравием или осколками кирпича. Столбы выравниваются с помощью отвеса и заливаются цементным раствором. После этого устанавливаются поперечные лаги и осуществляется крепление металлических листов.

С фундаментом

Ограждение на фундаменте обладает повышенной надежностью. Такой каркас способствует наибольшей ветроустойчивости. Ленточный фундамент заливается бетоном по всей протяженности ограждения, при этом используется арматура и опалубки. На финальном этапе выполняется облицовка фундамента кирпичом или камнем.

Как сделать ворота с калиткой внутри из профнастила своими руками. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Конструкция ворот

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

• две створки;
• две трубы для крепления створок;
• перекладина (в некоторых конструкциях);
• калитка (если есть);
• фиксаторы створок;
• поворотные петли;
• проушины под замок.

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

• крестообразными;
• горизонтальными;
• закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление

В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Почему стоит выбрать профнастил в качестве материала для забора и калиток

Конструкции из профнастила имеют свои преимущества перед другими материалами:

• антикоррозийные свойства (в том случае, если профнастил покрыт специальным полимерным покрытием);
• скорость установки (если имеются все заготовки и инструменты, то в «несколько рук» забор можно установить за день, а в одиночку — за 5-6 дней);
• низкая стоимость материала (профнастил стоит значительно дешевле, чем кирпич или дерево);
• длительный срок службы (при наличии антикоррозийного покрытия такие ворота или калитка простоят около 45-50 лет);
• безопасность и визуальная изоляция (металлические ворота абсолютно непрозрачны, поэтому скроют от любопытных глаза, а высота забора и острый верхний край эффективно защитят от нежданных гостей или животных);
• не требуются масштабные подготовительные работы (максимум, что придется подготовить заранее — вырыть ямы в земле для установки столбов, а затем укрепить бетонной заливкой);
• нет необходимости окрашивать или декорировать (даже в этом случае конструкция будет выглядеть очень презентабельно).

Важно! Несмотря на простоту и быстроту установки, забор можно будет спокойно использовать не ранее, чем через 1-2 дня. За это время бетонная заливка полностью затвердеет, и конструкция не развалится

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

• низкая стоимость;
• высокая прочность и при этом небольшой вес;
• удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

• Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
• Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
• При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Параметры конструкции

Мастера придерживаются одних размеров, по которым изготавливают распашные ворота из профнастила. Вы также должны изготавливать конструкцию по определенным параметрам, соблюдая технологию. Шире ворота сделать не получится — это связано с тем, что опорные столбы не выдержат чрезмерной нагрузки и попросту перекосятся, а такая неприятность приведет к реконструкции изделия.

Стандартная ширина

Обычно ворота предназначаются для автомобилей, которые будут заезжать на дачный участок, поэтому проем делается по ширине автомобильного транспорта с учетом зеркал. Также к проему добавляются дополнительные 100 см на свободную маневренность машины, которая будет проезжать через ворота. Кроме этого рассчитывается ширина опор. Если калитка будет монтироваться независимо от ворот, отдельно, то потребуется установить 3 колонны

Также берется во внимание величина щелей между столбом и калиткой и ширина зазора между каркасом ворот и колоннами. Сюда же входят параметры фурнитуры

Необходимо все точно рассчитать, чтобы не получилось ситуации, когда фундамент под колонны уже сделан, а они окажутся на рабочей ширине створок, следовательно, размер ворот уменьшится. Следом за этим придется увеличивать ширину калитки, а иметь калитку огромной ширины нецелесообразно. Ширина калитки по стандарту составляет 120 см, а для ворот — от 450 до 500 см. Ширину ворот нужно подгонять под параметры листов, поскольку для монтажа одного профлиста будет мало.

Стандартная высота

Классическая высота ворот составляет от 220 до 250 см. Стандартный лист имеет длину 200 см, но есть и длиннее, но от очень больших листов может остаться много обрезков. В любом случае придется предварительно поинтересоваться у консультанта о параметрах профнастила.

Как правило, под калиткой и воротами всегда предусматривается зазор, потому что при слишком маленькой щели между землей и каркасом может происходить постоянное цепляние изделия за поверхность грунта или плитки. Оптимальный зазор составляет 5−10 см. Некоторые увеличивают это расстояние до 30 см, но это не эффективно ввиду того, что на территорию могут проникнуть некрупные собаки.

Внимание! В зимний период под воротами и калиткой вероятнее всего будет образовываться наледь. Ее нужно своевременно удалять, иначе возникнет сложность при открывании створок

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

• Бетонирование
• Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

• В заборе из профнастила
• В каменном или кирпичном заборе
• В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

Калитка в кирпичных столбах

Калитка в кирпичных столбах

Если столбы бетонные, то в материале сверлят отверстия, в  которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится  Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

Кирпичные столбы

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

• Строительный угольник (все углы должны иметь ровно 90ᵒ)
• Электросварка (если каркас металлический, понадобится )
• Отвес или уровень (для выставления столбов)
• Садовый бур и лопата (для того чтобы сделать ямки)
• Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
• Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
• Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
• Электросварка;
• Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет  расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

• Столбы
• Профнастил
• Уголок или квадрат
• Цемент
• Песок
• Щебень
• Электроды
• Петли
• Замки для калитки
• Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

Монтажный чертеж

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами

Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Рабочий сборочный чертеж

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.

Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок

Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию

Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить

При этом обращайте внимание на вертикальность стойки

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Окрашивание и отделка

Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.

Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения. После полного высыхания краски приступают к обшивке каркаса профлистом

Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины

После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.

По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.

Изготовление распашных ворот

Конструкция распашных ворот с калиткой считается наиболее простой. Изготовление изделия происходит по следующим этапам:

1. Определить особенность крепления калитки. Она может быть встроена в полотно ворот или располагаться отдельно. В зависимости от этого в землю вкапываются 2 или 3 опорных столба, которые для надежности потребуется залить цементом.

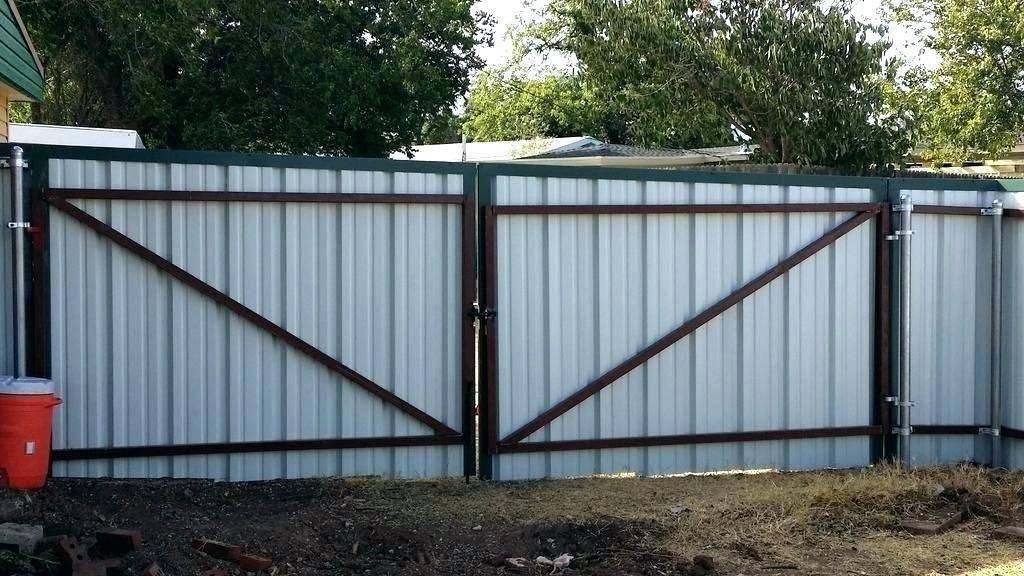

2. Приварить петли и навесить на них каркас будущих воротных полотен и калитки. Каркас собирается из профильного уголка или трубы.
3. Сверху на металлический каркас посредством саморезов крепится плоское полотно ворот. Оно может быть из металлопрофиля, досок или листового железа.
4. Полотно калитки делается в том же стиле, что и ворот, врезается замок при необходимости, напротив него в опорном столбе делается отверстие для личинки. Необходимо продумать, в какую сторону будут открываться ворота и калитка и какой способ закрывания ворот будет выбран.

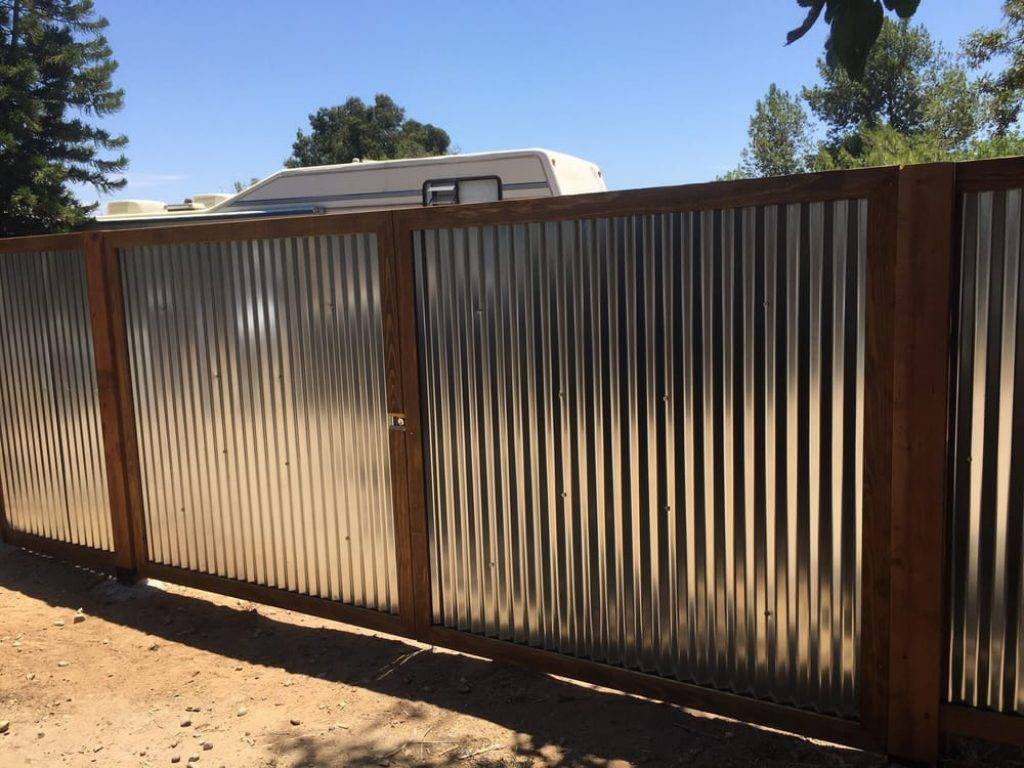

Раньше каркас ворот и калитки так же, как и основное полотно было из древесины. Для того, чтобы сделать такой вариант достаточно использовать вместо металлического профилированного уголка брус.

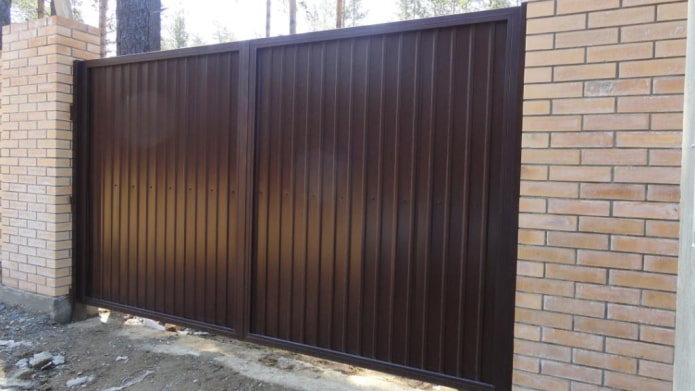

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Конструкция ворот

Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.

Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.

Преимущества распашных ворот:

• Простой монтаж, с которым под силу справиться одному человек.
• Возможность выбрать любую форму.
• Возможность добавить к общей конструкции калитку.

Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать

Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.

Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.

Преимущества конструкции:

• Хорошо выдерживает даже очень сильные порывы ветра.
• Экономит пространство.
• Повышенная устойчивость к ветровым нагрузкам.

Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.

Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.

Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.

Габариты ворот

Для определения ширины необходимо учесть ширину автомобиля с учетом зеркал и добавить 1 м на запас

Обратите внимание на ширину опор

Если планируется возводить ворота с калиткой, которая будет расположена отдельно, необходимо монтировать три опоры. Между каркасной рамой и опорами требуются зазоры, их также следует учесть. Между створками тоже имеются зазоры для обеспечения работы фурнитуры.

В большинстве случаев изготавливают ворота шириной 4,5-5 м. Калитка обычно имеет ширину 1,2 м. По возможности стоит учитывать ширину профлиста, чтобы не резать лишний раз, поскольку одного листа точно не хватит на створку.

Учитывайте нижний зазор. Без него в зимний период ворота будет очень сложно открывать из-за снега и льда. Высота конструкции также зависит от декоративных элементов, устанавливающихся в обычно сверху.

В заключение

Какие бы ворота вы не планировали устанавливать, начальный этап – это расчёты, воплощённые на ватмане. Закупка материала и подготовка инструмента является подготовительным этапом. Монтируя ворота из профильной трубы нужно чётко следовать намеченным показателям и чертежам. Устанавливая калитку из профильной трубы соблюдать необходимые размеры, а при отклонении от намеченных расчётов вносить коррективы в чертёж.

Определившись с системой ворот и калитки работы придется выполнять с участием одного или двух помощников с соблюдением требований противопожарной безопасности при сварке каркаса. Не следует забывать о безопасности при работах болгаркой. Перед тем как устанавливать ворота из профильных труб рекомендуется полистать техническую литературу и, заглянув в интернет, посмотреть обучающие ролики по установке подобных конструкций.
