Ворота гаражные откатного типа: специфика устройства

Преимущества автоматики «Alutech»

Автоматика для ворот от компании Alutech имеет такие преимущества:

• высокая мощность работы, позволяющая двигать створки, весящие до 2 тонн;
• возможность синхронизации двух приводов, чтобы управлять встречными конструкциями откатного типа;
• простота настройки;
• наличие дисплея;
• продуманная безопасность устройства;
• наличие фотоэлементов, что дают возможность воротам открываться или закрываться без вмешательства со стороны человека;
• наличие автоматической защиты от проникновения насекомых;
• бесперебойна работа аппаратуры в пределах от 160 до 270 В;
• изготовление шестерни из прочной стали;
• точная остановка полотна в нужной точке, без ударов створок об улавливатель;
• возможность настройки усилий, скорости торможения, разгона, автоматического закрытия системы;
• .отличный внешний вид.

Электропривод для откатных ворот Alutech Roto RTO-500KIT.

Комплект Alutech RTO-500KIT используется для оснащения въездных групп, имеющих вес до 500 кг.

Особенности модели:

• оснащение самоблокирующимся редуктором;
• наличие электронного радиоуправляемого модуля;
• возможность остановки привода на конечной точке путем электромеханических выключателей;
• точность изготовления корпусных элементов, их высокая прочность;
• работоспособность до -60 градусов (при наличии обогревательного элемента);
• возможность управления системой при помощи таймера.

Электропривод для откатных ворот Alutech Roto RTO-1000KIT.

Комплект Alutech RTO-1000KIT создан специально для работы в условиях малой интенсивности. Механизм легко справляется с движением створок, имеющих вес в 1 тонну.

Особенности конструкции:

• наличие самоблокирующегося редуктора в электрическом двигателе;
• электронный модуль управления;
• возможность синхронной работы для автоматизации встречных створок;
• длительный срок эксплуатации.

Электропривод для откатных ворот Alutech Roto RTO-2000KIT.

Комплект Alutech RTO-2000KIT разработан для организации движения створок, имеющих вес, достигающий 2 тонн. Используется для движения малой интенсивности, обладает всеми преимуществами моделей, описанных выше.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4 Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

Преимущества и недостатки автоматических ворот

Достоинства приводных створок:

• автоматические ворота с дистанционным управлением для гаража при дистанционном управлении (ДУ) дают возможность не выходить из машины, что повышает безопасность (злоумышленник не сможет напасть на человека около гаража) и защищенность от дождя, снега, холода;
• ускорение парковки, размещения ТС: не надо вручную открывать двери;
• взломать конструкцию сложнее, так как она может блокироваться не только замком, но и самим электроприводом;
• управление удобное, так как есть несколько вариантов одновременно: дистанционное, местное (с панели около полотна), ручное.

Минусы:

• конструкция дороже, чем у обычных механических решений;
• зависимость приводов от электроэнергии. Впрочем, наличие одновременно ручного управления, а также резервных АКБ нивелирует данный недостаток;
• такие ворота чаще заклинивают, их труднее обслуживать, устанавливать, ремонтировать. Устройство сложнее, больше элементов, которые могут сломаться.

Однозначно, автоматические ворота открывания гаража сделают жизнь намного комфортнее, особенно если система автоматики с дистанционным контролем. Оснащение действует по команде с пульта ДУ, который обычно имеет вид брелока, открывает створки, закрывает их после того, как машина заедет. Пользователь может не выходить из авто или находиться на расстоянии.

Особенности откатных ворот

Откатные ворота относятся к наиболее популярному типу ворот для гаражей, хотя и несколько сложнее в эксплуатации, чем распашные. Принцип работы откатных ворот схож с движением дверей шкафа-купе, для чего над воротным проемом устанавливается направляющая, по которой воротное полотно двигается в сторону, освобождая заезд или выезд из гаража. При этом главной задачей является обеспечения легкости движения сбалансированной створки по роликам и направляющим.

Для эффективной работы створок используется специальный улавливатель, позволяющий контролировать ход конструкции. Створки откатных гаражных ворот изготавливаются из панелей, прикрепленных к металлическому каркасу. Использование полиуретана для заполнения каркаса ворот позволяет снизить производимый ими шум.

Откатные ворота наиболее популярны у владельцев гаражей

Особенностью этого типа гаражных ворот является наличие места для свободного отката воротной створки, более высокая цена на автоматику, необходимость предусмотреть возможность аварийного открывания в случае отключения электроэнергии или поломки механизма.

Их главные достоинства:

• удобство в процессе эксплуатации, по сравнению с распашными, особенно в зимнее время;
• длительный срок службы, рассчитанный в среднем на 50 000 циклов открываний-закрываний;
• стильный дизайн и надежность.

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Схема подключения к домофону

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Монтажная электрическая схема без размеров защелки

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Вариант подключения к контроллеру

Подъемно-поворотные ворота

Это самый простой тип конструкции. Полотно ворот приводится в действие за счет рычага и шарнирного механизма, поворачивается под углом вовнутрь гаража и по направляющим сдвигается под потолок, совершая в итоге поворот на 90 градусов. Полотно цельное, не поделено на секции, а рама изготавливается из труб квадратного сечения

При выборе обращайте внимание не только на толщину металла, но и на конструкцию усилений, от этого напрямую зависит прочность полотна в целом, его взломостойкость и устойчивость к механическим повреждениям. Не стоит выбирать ворота, основываясь только на толщину металла, металл – это только часть конструкции

Как правило, подъемно-поворотные ворота изготавливаются из металла и не утеплены. В отличии от секционных ворот, полотно которых изготовлено из сэндвич-панелей, данная конструкция часто остается неутепленной. Можно сделать ворота более «теплыми», использовав легкий утеплитель толщиной более 20 мм. Но стоит понимать что примыкание полотна к раме, в силу конструкции, может продувать.

Подъемный механизм может быть устроен одним из следующих способов:

• с пружинами – более простой, надежный, а потому и более распространенный тип конструкции. Рычаг приводит в действие пружины и шарниры, ворота открываются и закрываются, исключается случайная блокировка механизма. Это долговечные конструкции, если, конечно, направляющие были смонтированы правильно, а пружины – корректно отрегулированы;
• с противовесом (может быть несколько) – конструкция удобнее в эксплуатации, если полотно тяжелое. Противовесы крепятся к раме через трос.

Это все касается механического управления воротами. Также ворота можно оснастить автоматикой, чтобы можно было управлять ими, просто нажав на кнопку. Это удорожает конструкцию, но и делает эксплуатацию более комфортной.

Плюсы подъемно-поворотных ворот:

• наилучшие взломостойкие качества среди всех подъемных ворот, так как имеем дело с надежным монолитным полотном, которое сложнее всего повредить. Более того, система блокируется изнутри, потому попасть в гараж можно, если только сделать отверстие в самих воротах, а это сложно и шумно;
• компактность при открывании, потому установить конструкцию можно практически в любом гараже;
• возможность дополнительной теплоизоляции и декора по своему усмотрению;
• относительно простой и быстрый монтаж;
• простота в эксплуатации, возможность установить автоматику.

Из минусов отметим:

плохая ремонтопригодность

При серьезном повреждении части полотна придется полностью его менять – обойтись заменой лишь одной из секций не получится;
между полотном ворот и проемом обязательно остаются щели, которые желательно скрыть уплотнителем, если гараж отапливается и/или утеплен;
данные ворота, как и другие подъемные механизмы, могут быть установлены только в прямоугольные проемы, причем очень важно, чтобы в гараже не было перекосов – требования к геометрии самой постройки достаточно жесткие;
механизм крадет примерно 20 см высоты гаража, это стоит учесть при проектировании;

автомобиль необходимо оставлять за 1,5-2 м от ворот перед открыванием.

Типы монтажа ворот из секций

Прежде, чем приступить к установке таких ворот, необходимо выбрать тип их монтажа.

Тип подъема ворот из нескольких секций

На фото представлены варианты монтажа конструкций.

Он может быть:

С вертикальным подъемом полотна.

Такая установка ворот может выполняться в помещении с большой высотой проема. В этом случае требуется, чтобы размер притолоки равнялся высоте полотна ворот. Преимуществом вертикального подъема является минимальное занятие пространства для монтажа секционных ворот.

С высоким подъемом полотна.

Такой вариант используется, если высота помещения не позволяет поднимать воротное полотно вверх.

Цена такой конструкции выше, чем с вертикальным подъемом. Это связано с использованием дополнительных кронштейнов, горизонтальных направляющих и большего количество материала для сборки всей конструкции гаражных ворот.

Со стандартным подъемом полотна.

Используется в помещениях, которые полностью подготовлены к установке ворот из секций, когда притолока не менее 18 сантиметров.

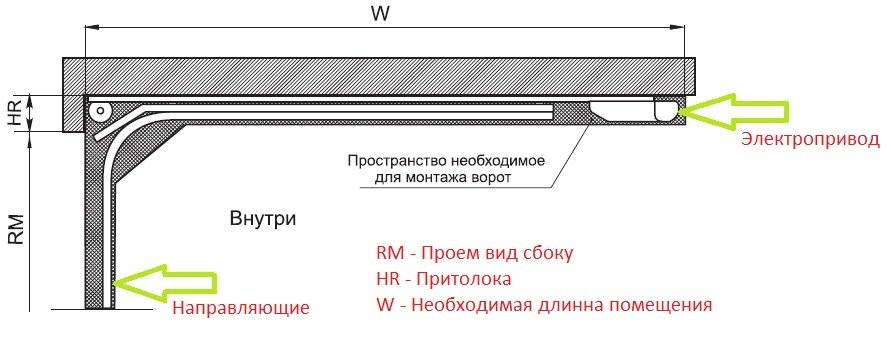

Схема монтажа секционных ворот

Это один из наиболее распространенных и достаточно удобных в эксплуатации способов монтажа такого типа ворот.

С низким подъемом полотна.

Такой вариант необходимо использовать при ограниченной высоте проема или притолоки.

Весь механизм для управления воротами при таком монтаже располагается в заднем отсеке горизонтальных направляющих. К таким механизмам относятся:

1. торсионный вал;
2. пружины для балансировки;
3. шкивы, на которые наматывается металлический трос.

Автоматика для откатных ворот Comunello

https://youtube.com/watch?v=xLjAIbiVYMg

Компания Comunello создает технику, основные механизмы которой находятся в прочном корпусе из алюминия. Это надежно защищает каждую деталь от коррозии, уменьшая вероятность негативного воздействия влаги, а также любых повреждений под воздействием атмосферных осадков.

Устройство отличается полимерным покрытием, обладает классом защиты IP44.

Особенности:

• защита от влияния атмосферных осадков;
• прочное полимерное покрытие;
• высокая герметичность устройства;
• современный внешний вид;
• легкая настройка встроенного блока управления;
• надежность и долговечность;
• возможность удаленного управления при помощи специального пульта;
• простота эксплуатации и проведения монтажных работ;
• наличие управляющего блока, который позволяет настраивать основные режимы работы, увеличивающего комфорт от работы с системой;
• безопасность;
• комфорт в управлении;
• возможность частичного сдвига полотна для прохода пешеходов;
• адаптация к условиям холодов России (возможность эксплуатации при температурах от -35 до +50 градусов).

Электропривод для откатных ворот Comunello FORT FT424KIT.

Модель FORT 424 KIT используется для работы на воротах, чей вес не превышает 400 кг. Такое приспособление часто используют в частных домовладениях, чему способствует доступная ценовая политика компании. Модель работает при режиме средней интенсивности.

Прибор работает от напряжения в 24 Вт, может делать до 40 циклов за один час.

Электропривод для откатных ворот Comunello FORT FT500KIT

Эта разновидность создана специально для работы на конструкциях, вес которых не превышает 500 кг. Она оснащается сразу двумя пультами для осуществления дистанционного управления системой.

Электропривод для откатных ворот Comunello FORT FT624KIT

Устройство FT624KIT, созданное в Италии, отличается высокой надежностью и простотой в эксплуатации. Создано специально для работы со створками, чей вес достигает 600 кг. Вес устройства составляет 10,6 кг, а мощность потребления электрической энергии 110 Вт. Это дает возможность

Электропривод для откатных ворот Comunello FORT FT700KIT

Привод FT700KIT позволяет осуществлять движение полотен с весом 700 кг. Этот механизм часто применяется не только в частных домовладениях, но и на производстве. Отличается доступной стоимостью и приятным внешним видом. Вся механизация спрятана в корпусе из алюминия, что гарантирует длительный срок её эксплуатации и защиты от негативных внешних воздействий.

Электропривод для откатных ворот Comunello FORT FT1000KIT

Устройство FT1000KIT используется для оснащения створок, что имеют вес в 1 тонну. Современное оборудование радует стабильностью функционирования, соответствует высоким показателям безопасности.

Какие ворота лучше установить в гараж?

1. Распашные — двустворчатые ворота на петлях, с простым и надёжным механизмом закрывания и открывания во внешнее пространство перед строением. Могут иметь калитку для входа с запором изнутри, механизм для открывания или специальный электрический привод.

Применяемые материалы для полотна:

• дощатые на раме;
• деревянные с металлической обшивкой;
• листовая горячеоцинкованная сталь;
• профилированный лист с полиэфирным покрытием;
• двухслойная сэндвич-панель на металлическом каркасе;
• кованные или же гладкие с элементами ковки.

Преимущества:

• лёгкость монтажа;
• надёжность;
• устойчивы к взлому;
• демократичность цены;
• эстетичность внешнего вида.

Недостатки:

• не обеспечивают полной теплоизоляции помещения;
• ограничены шириной перекрываемого проёма (до 6 метров);
• требуют усилия при открытии вручную;
• нуждаются в расчистке пространства перед гаражом и борьбе с обледенением верхних консолей и подвижных частей в зимний период.

К сведению: Распашные ворота — веками проверенные и самые простые способы надёжно закрыть вход в зону хранения.
Ворота для гаража откатные или сдвижные — цельное полотно с несущей балкой на роликах, сдвигаемое в сторону специальным механизмом. Ширина рамы таких ворот должна превышать ширину проезда в 1.5 раза. Устройство калитки возможно подальше от хвостового края, хотя она существенно снизит жёсткость конструкции и увеличит её стоимость.

Различают: одностворчатые откатные ворота, двустворчатые (раздвигаются в обе стороны), складывающиеся (полотно состоит из нескольких секций сдвигающихся одна за другой).

Преимущества:

• перекрывают проёмы любых размеров;
• безупречны в эксплуатации (ресурс полных циклов — 25 000, на 17 лет ежедневной работы);
• прочны и надёжны;
• просты в монтаже;
• внешне эстетичны;
• экономят пространство перед строением;
• легко открываются вручную и отлично подходят для дистанционного управления.

Недостатки:

• отсутствуют аварийные способы открытия при нештатной ситуации.
• затруднителен монтаж своими руками;
• при заклинивании ворот открыть их очень сложно;
• в зимний период подвижные части покрываются людом и нет полной теплоизоляции помещения.

Улучшить конструкцию таких ворот поможет снижение веса полотна, телескопическая конструкция, установка 2-х противовесов (на открытие и закрытие), устройство «тёплого» пола под направляющими или использование реагентов в зимнее время.

Секционные — полотно ворот состоит из 3-6 горизонтальных или вертикальных секций шириной до 0,5м. По направляющим с помощью специального механизма секции убираются под потолок гаража или вдоль его стен.

Различают: потолочные секционные конструкции (см. подъёмно-секционные ворота), боковые секционные конструкции (см. сдвижные гаражные ворота).

Недостаток:

скрадывают полезное внутреннее пространство, которое можно было бы использовать для создания зон хранения.

Читайте о том, как сделать стеллажи для гаража своими руками.
А также, как обустроить гараж внутри — здесь.

Рулонные ворота

Тут используется принцип роллет. Полотно ворот состоит из тонких створок, конструкция достаточно гибкая, потому легко наматывается на вал, расположенный вверху проема и прикрытый коробом. Само полотно выполняют из алюминия или стали, в зависимости от требований используется разный роллетный профиль. Для отапливаемых гаражей используют пенозаполненный профиль, для тех, что выходят на улицу, — экструдированный профиль, который хорошо переносит механические воздействия, лучше сопротивляется взлому и более устойчив к негативным факторам окружающей среды. Сталь прочнее алюминия, лучше переносит механические и погодные воздействия, но и стоит дороже. Если в гараже хранится дорогой автомобиль, то можно заказать ворота из бронированной стали. Однако это все не означает, что алюминий плох – он также отлично справляется со своими задачами.

Рулонные ворота могут быть теплыми и холодными. Теплые изготавливаются из сендвич-панелей, холодные могут иметь вентиляционные или смотровые вставки.

Полотно поднимается вверх по направляющим, расположенным по обе стороны проема. Вал, на который наматывается полотно, прикрывается защитным коробом. Если ворота небольшие, то можно использовать ручное управления, в противном случае проще оснастить систему автоматикой.

В зависимости от необходимости ворота можно оснастить сигнализацией, устройством дистанционного управления, дополнительным запирающим устройством.

В зависимости от типа монтажа рулонные ворота бывают:

накладные (наружные) – защитный короб устанавливается над воротами с внешней или внутренней стороны

Это наиболее простой в плане монтажа вариант, потому и используется чаще всего;

встроенные – защитный короб устанавливается в верхней части внутри проема, что важно при необходимости сохранить внешний вид фасада. Дополнительный бонус – защита всех внутренних элементов от осадков

Минус – крадется высота проема, а для некоторых гаражей это критический минус;

Плюсы роллетных ворот:

• занимают действительно мало места, меньше других подъемных конструкций;
• отличный внешний вид, разнообразие цветов и фактур, есть возможность выполнить полотно под дерево;
• доступная цена;
• невысокий вес, потому не будет создаваться дополнительная нагрузка на стены и перекрытия;
• практичность и бесперебойность работы. При условии грамотного монтажа проблемы с наледью и заклиниванием отсутствуют в принципе;
• надежность и долговечность;
• высокая скорость монтажа, его относительная простота;
• роллетные ворота быстро открываются и закрываются, а при наличии автоматики сделать это еще проще и быстрее.

Минусы:

• не самые высокие показатели теплоизоляции среди подъемных ворот, они держат тепло хуже, чем аналоги;
• не самый высокий уровень безопасности. Лучше оснастить ворота охранной сигнализацией, или ставить их на охраняемой территории. В противном случае присмотритесь к секционным воротам с защитой от взлома;
• ограниченные возможности дизайна. Да, выбрать есть из чего, но это только цвет и фактура – такого разнообразия, как, например, для секционных ворот вы не увидите;
• нет возможности установить калитку в ворота.

Автоматика для откатных ворот от компании «Alutech»

Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.

Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.
