Ворота из уголка – качественно и быстро своими руками

Порядок сварки гаражных ворот

Обычно автолюбители выбирают для своих гаражей ворота распашного типа — они практичны, функциональны и потребуют меньше затрат на материалы и монтаж. Начинать работу над гаражными воротами лучше всего с эскиза — благодаря подробным чертежам меньше риск ошибиться с размерами и подбором комплектующих и материалов.

Сварка требует вдумчивого подхода к комплектованию деталями. Обычно основные элементы ворот — уголки и листы из металла. В качестве основного инструмента подойдёт инверторный сварочный аппарат с электродами 3 мм.

Первый этап работы — монтаж каркаса. Сварить основу гаража лучше всего на обширном ровном участке неподалеку от гаража. В единый каркас соединяются квадратные профили и стальные уголки. Затем начинается монтаж внутренней рамы. Привариваются стойки и перемычки для двери, монтируются раскосы, удерживающие гаражные ворота в неизменном положении. Если ворота нормально открываются и закрываются, мастер наваривает полотно. В качестве обшивки чаще всего используются листы металла, специалисты могут выбрать профнастил, но работа с ним требует специфических навыков. Минимум толщины для качественных листов металла — 2 мм. Листы металла привариваются по частям или целиком. Сначала свариваются его углы, а потом центр, затем инвертором нужно пройти по всему периметру, иначе геометрия листа может нарушиться в процессе работ. Последний этап — установка на ворота задвижек. Цены работ зависят от сложности и количества свариваемых деталей.

Установкой гаражей и ворот на них не стоит заниматься самостоятельно — для этого есть специалисты. В этом случае собственник гаража получает весь комплект услуг: от изготовления нестадартных ворот на заказ до услуг по их монтажу и ремонту. Большинство профильных организаций готовы на выезд в любой район Московской области. Изучите два-три отзыва о специалистах и прибегните к услугам понравившихся мастеров

Монтаж опорных столбов

Эскиз монтажа металлических опор для въездной распашной группы

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

Виды ворот

В настоящее время есть большое количество всевозможных видов ворот, всевозможных материалов для их изготовления и особые приспособления, которыми они оснащены. Самые популярные из них:

• Раздвижные ворота.
• Поворотно-откидные ворота.
• Распашные ворота.
• Рулонные ворота.
• Складные ворота.

Раздвижные ворота

Раздвижные ворота включают в себя несколько разновидностей, среди них подвесные и откатные сооружения. Каждый вид сооружений требует для себя большое количество свободного пространства.

Подвесные ворота

Подвесные сооружения не считаются популярными, так как через них не смогут проехать некоторые виды автомобилей, поскольку их высота ограничена верхней планкой. Их передвижение также осуществляется по данной планке.

Откатные ворота

Откатные конструкции передвигаются по рельсам, однако они не распространены в северных регионах с большим количеством осадков, потому что их придется постоянно очищать ото льда и снега.

Консольные ворота являются самым удачным вариантом среди раздвижных конструкций.

Поворотно-откидные вопрота

Поворотно-откидные – хороший вариант для гаражных ворот. Для двора они не подойдут, потому что ограничены верхней балкой.

Распашные ворота

Распашные ворота хорошо подойдут для владельцев собственных домов. Фундаментом таких конструкций валяются три столба: на двух из них держится конструкция, а на третьем – калитка.

Рулонные ворота

Рулонные – относительно новый вид ворот. Представляют собой складные планки, которые сворачиваются и наматываются на основу.

Подготовка к сварным работам

Изготовление заборных и гаражных ворот своими руками осуществляется поэтапно. Начинают с подготовительных операций.

Выбор конструкции и размеров

Тип ворот зависит от наличия свободного пространства:

1. Если его много, сооружают одностворчатую конструкцию. При наличии бетонного покрытия свободный конец полотна можно установить на ролик. Это позволит разгрузить опорный столб.
2. Если места мало, выбирают двустворчатые ворота. Этот вариант наиболее популярен.
3. В стесненных условиях сооружают откатные (или раздвижные) ворота.

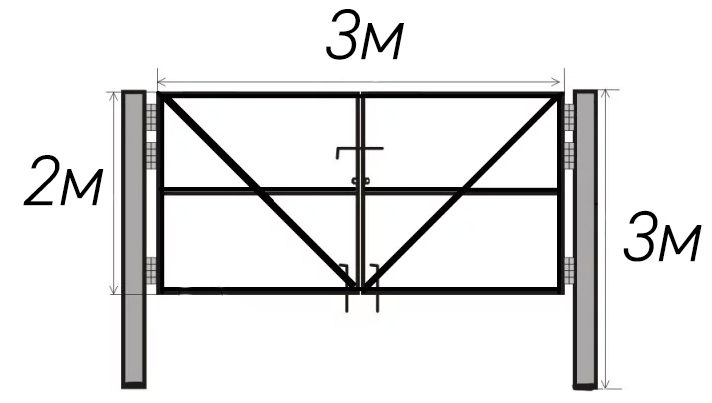

Чертёж с размерами ворот Последний вариант предпочтителен и в том случае, если решено снабдить изделие приводом для автоматического открывания. Это удобно, поскольку водителю не приходится покидать салон автомобиля в непогоду.

Ширину ворот принимают равной 3 м. Если предполагается въезд под углом, этот параметр увеличивают до 3,6 м.

Выбор размера полотен двустворчатых ворот зависит от способа их закрывания. Если обе части соединяются встык (конструкция для забора), их делают равными по ширине. Гаражные ворота изготавливают так, чтобы одна створка перекрывала другую. Для этого ее делают более широкой.

Рекомендуем к прочтению Что такое ГОСТ 16037-80

Составление чертежа

Для определения точных размеров всех составляющих изделие прорисовывают на бумаге в масштабе.

При этом учитывают следующее:

1. Петли приваривают к опорным столбам через пластины толщиной 4 мм. Такое соединение будет более прочным.
2. Зазор между створками и стойками в закрытом положении составляет 10 мм.

Удобно вычерчивать изделие на миллиметровой бумаге. При наличии навыков работы с ПК целесообразно освоить одну из систем автоматизированного проектирования, например AutoCAD или Solid Works. Эти программы позволяют создать 3D-модели створок с засовами и скомпоновать их в единую конструкцию. Пользователь сможет рассмотреть ворота с разных ракурсов и проверить их функциональность. Система предупредит, если при закрывании детали пересекаются, и автоматически создаст чертежи. Их останется только образмерить.

Подбор основного материала

Используется стальной прокат с толщиной стенки не менее 2 мм. Для глухой обшивки выбирают лист такого размера, чтобы она получилась цельной.

Подсчет затрат металла для изготовления

По чертежам составляют спецификацию, т.е. перечень всех необходимых деталей и заготовок. По этому документу подсчитывают длину профилированной трубы, уголка и листового материала, добавляют запас в 10%.

Кроме того, определяют число петель, замков, фурнитуры и других готовых изделий.

Фурнитура

Это позволит получить хорошую скидку и сэкономить время, а также затраты на доставку.

Распашные ворота из сэндвич панелей своими руками

Простота конструкции, легкость монтажа — основные качества распашных ворот. Именно благодаря им конструкция пользуется большим спросом.

Причем ее довольно легко сделать своими руками. Помимо эксплуатационных качеств, каждый домовладелец хочет, чтобы конструкция отличалась эстетическим видом.

Поэтому распашные ворота из сэндвич панелей завоевывают все большую популярность.

Красивые ворота всегда привлекали своим вниманием гостей или простых прохожих, так как они являются визитной карточкой вашего участка

Необходимые материалы

Чтобы изготовить и установить распашные ворота, используя сэндвич панели, для начала необходимо подготовить следующие материалы:

• сэндвич панели (стальные или алюминиевые); • металлические уголки 65 мм; • профильная труба 100/100 мм; • петли;

• цемент, песок, щебень.

Установка опор

Любые распашные ворота нуждаются в крепких и устойчивых опорах, иначе вся конструкция сможет накрениться, что в итоге произведет к нарушению их работоспособности.

1. Для начала необходимо выкопать две или три ямы: все зависит, планируете ли вы установить отдельно калитку из сэндвич панелей. Глубина ям зависит от степени возможного промерзания почвы, в южных широтах достаточно 1 м, а на севере она может достигать 2,5 м.

2. После этого на дно ям стелется подушка из песка и мелкофракционного щебня, все это хорошо трамбуется.

3. Далее необходимо подготовить раствор. Песок, цемент и щебень смешиваются в необходимых пропорциях. Для его приготовления лучше использовать бетономешалку, это ускорит процесс.

4. Затем в ямы нужно вставить предварительно подготовленные опоры из профилированной трубы. Можно использовать и деревянный брус, но тогда распашные ворота прослужат гораздо меньше. Для лучшей устойчивости на низ столба желательно приварить две пластины крест-накрест.

5. Потом установленные столбы необходимо залить подготовленным раствором, чтобы не оставалось воздуха: тогда он хорошо трамбуется. Следите, чтобы опоры не были перекошены, для этого нужно с помощью уровня проверить их вертикальность.

6. После завершения заливки, столбы нужно оставить на две недели, до полного застывания бетона.

Изготовление и установка ворот

Чтобы не терять времени пока бетон набирает своей прочности, можно начать изготавливать распашные ворота с применением сэндвич панелей.

1. Для этого в первую очередь понадобиться подготовить площадку, где будут производиться монтажные работы. Ее размеры должны быть на пару метров больше чем параметры створок конструкции: это упростит рабочий процесс.

2. Далее нужно сделать замеры между столбами. Не забудьте учесть, что между створками и столбами понадобиться оставить зазоры по 2 см, иначе распашные ворота не смогут нормально функционировать.

3. Затем из металлического уголка, в соответствии с размерами, нужно сделать заготовки и выложить на подготовленной площадке. Вначале уголки между собой свариваются точечной сваркой, чтобы можно было исправить недостатки. Далее с помощью уровня проверяется горизонтальность и вертикальность створки. Если нет никаких отклонений, швы полностью провариваются сваркой. То же самое нужно проделать со второй створкой.

4. После их подготовки необходимо приварить навесы. Для этого они вначале привариваются к столбам. Потом поочередно к навесам приставляются и прихватываются сваркой створки.

5. Далее нужно проверить ход створок, иначе в будущем распашные ворота могут иметь перекосы. Если все в порядке, то навесы привариваются уже жестко.

6. Чтобы приступить к установке сэндвич панелей, створки необходимо снять с навесов и снова разместить на площадке. Заготовки делаются согласно с размерами створок. При этом нужно учитывать, чтобы они утапливались в уголок.

7. Можно использовать как алюминиевые, так и оцинкованные сэндвич панели. Все они красивые и имеют большое разнообразие цветов. Правда, алюминиевые будут стоить гораздо больше, но и материал этот более долговечен.

8. Затем каждая панель поочередно прикручивается к каркасу с помощью саморезов. Для этого предварительно в уголке и в сэндвич панелях под них сверлятся отверстия. В итоге получаем красивые створки будущих ворот.

9. Каждую створку необходимо снова прикрепить к навесам и проверить их работоспособность. Затем распашные ворота обеспечиваются ручками и запорами.

На этом монтаж закончен, в результате вы получаете красивые ворота, которые прослужат многие годы.

https://youtube.com/watch?v=cqMbZklISwk

Шаг 3 – Делаем чертеж

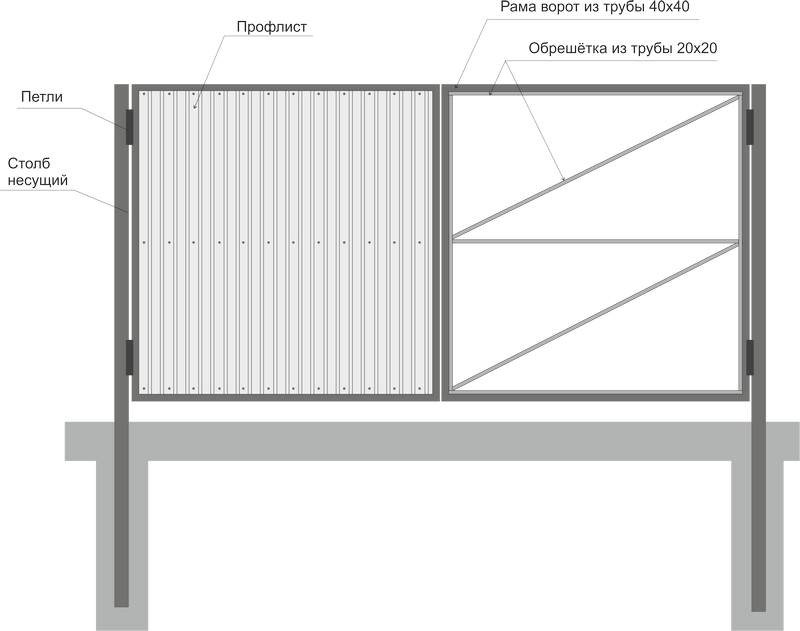

Схема распашных ворот должна включать многие параметры:

• Общую ширину проема для ворот;
• Ширину каждой створки;
• Количество, размеры опор, а также глубину их закапывания в грунт;
• Расположение калитки, если она планируется в или рядом;
• Место петель, шпингалета, ручек или засова;
• Наличие усиления каркаса уголками, внутренней рамой или перемычками;
• Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Сварка створок

Каркас необходим для пары распахивающихся створок, к которым в дальнейшем будет прикрепляться полотно из металла. Для изготовления каркаса хорошо подходит профиль.

Суть изготовления сводится к тому, что первоначально в проеме устанавливается одна сплошная створка, и с двух сторон крепится на шарниры. В результате получаем вставленную в обрамление раму, которую необходимо просто разрезать пополам.

Чтобы в будущем с открытием ворот не возникало проблем, между рамами необходимо соблюдать зазоры:

• над порогом снизу – 2 см;
• между каркасом створки и потолочной балкой – 1 см;
• между тем же каркасом и боковой стойкой – 5см.

Процесс монтажа начинается с установки боковых стоек каркаса, и производится в следующем порядке:

1. Кусок уголка, отрезанный с учетом необходимых зазоров снизу и сверху, приставляется к боковому обрамлению. Оставляется просвет пол сантиметра, после чего при помощи куска металла прихватывается. Аналогичную операцию повторяем на другом торце.
2. Подрезанные должным образом горизонтальные уголки сверху и снизу привариваются к вертикальным стойкам. Предварительно нужно прорезать одну полку точно по центру каждой перемычки.
3. Устанавливаются навесы, после чего их верхняя часть приваривается к каркасу створки, а нижняя – к обрамлению. Шарнир должен находиться напротив связи, соединяющей наружную и внутреннюю часть обрамления ворот.
4. Посередине проема устанавливаем две вертикальные стойки, прикрепляя сваркой к каркасу.
5. Ровно по центру каждой створки делаем две горизонтальные перемычки.

В итоге получаем встроенную в обрамление проема раму, которую остается просто разрезать на две части, каждая из которых благодаря шарнирам открывается самостоятельно. Су четом того, что полки нижнего и верхнего уголка уже подрезаны, их достаточно просто разрезать с лицевой стороны.

Уголок как основа для ворот

Распашные ворота

Определившись с видом ворот, следует определится и с материалом, который подойдет для изготовления конструкции.

Единственно правильным решением является естественно метал, но его комбинируют с деревянными досками или металочерепицей.

То есть из метала готовится каркас, а полотно изготовляют из другого сырья.

Чаще всего основу варят из уголков, так как это изделие очень прочное и простое для обработки.

Эта технология используется чаще чем остальные. Сварить ворота своими руками из уголка достаточно просто, но необходимо продумать план действий.

Что следует сделать предварительно:

• Сначала снимаются замеры проема, где будут устанавливаться ворота. Это нужно сделать правильно, а главное точно. Если замеры будут неточными, то изделие скорее всего будет неровным. Это может привести к проблемам в эксплуатации.
• Определится с габаритами будущей конструкции. Если она планируется быть тяжелой, то толщина метала уголка должна быть максимальной.
• Разметка переносится на уголки, которые режутся на части с помощью болгарки. Это нужно делать аккуратно, соблюдая все правила безопасности.
• После, подготовленные уголки сваривают между собой, формируя каркас. Изначально делают наметки, то есть прихватывают края только частично. Когда силуэт изделия вырисуется, то можно закреплять корпус остаточно.
• Швы, которые образовываются в результате сварки, обычно полируют с помощью болгарки. Если этого не сделать, то полотно будет тяжело одеть, а иногда невозможно.
• Сварочные работы заменяют другим видом соединения – уголки стягивают с помощью шурупов. Такое соединение не такое прочное и плотное, но возможна коррекция.
• Когда каркас будет готов, на него крепится полотно. Часто это деревянные доски или профиль, которые укладываются на корпус и прикручиваются к нему. Это нужно делать не навису, иначе готовая продукция может деформироваться.

Таким образом становится понятно, что изготовить ворота из уголков просто, и это действительно можно сделать самостоятельно, тем самым сэкономив внушительную сумму.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

• Откатные (со специальным механизмом) и распашные;
• С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
• Со встроенной и отдельно расположенной калиткой;
• С одной или двумя створками;
• Со стационарной рамой (наличие верхней перекладины) и без нее.

Профтрубы для ворот

Использовать профтрубы при создании ворот стали сравнительно недавно. Этот материал имеет несколько видов сечения, из которых выделяют прямоугольную, квадратную, овальную и округлую форму.

Кроме того, трубы делят на различные категории по материалам и прочности стали. Из них выделяют следующие типы:

• углеродная;
• нержавеющая;
• оцинкованная сталь.

Создание красивого внешнего вида частного дома начинается именно со стен и ворот, но это не главное их качество, ведь они в первую очередь повышают уровень безопасности хозяев и имущества.

Соответственно, для изготовления ворот выбирают только углеродную или оцинкованную сталь. Нержавеющая сталь отличается высокой долговечностью, но не способна выдерживать большие нагрузки, поэтому подходит больше в качестве основы для калитки.

Дополнительная комплектация (по желанию заказчика):

✧ Дополнительный засов — задвижка = 300 р. шт.

✧ Дополнительная петля на подшипнике = 500 р. шт.

✧ Петля

= 900 р. шт.

✧ Замок 4-х ригельный = 700 руб.

✧ Замок 4-х ригельный = 1 500 руб.

✧

= 200 р. шт.

✧

= 700 р. шт.

✧

= 800 р. шт.

✧ Замена листа металла 2мм. на лист стали 3мм. = 1 000 р. м2

✧ Утепление ворот (пенопласт 50мм.+OSB плита 10мм.) = 1 200 р. м2

✧ Утепленные ворота (пенопласт 50мм.+вагонка 12мм.) = 2 000 р. м2

✧ Покрас ворот:

= 400 р. м2 (сторона) Бесплатно!!!

✧ Покрас

= 900 р. м2 (сторона)

✧ Покрас

= 1 100 р. м2 (сторона)

✧ Порошковое напыление = 1 200 р. м2 (сторона)

✧ Ворота с двойной коробкой или ответной рамой +750 р. м2

✧ Второй лист металла 2 мм. (изнутри) = 1 600 р. м2

✧ Рама ворот из уголка 63х63мм. +10%;

✧ Гаражные ворота с коробкой из уголка 75х75мм. +20%;

✧ Ворота с усиленной коробкой из уголка 100х100мм. +30%

✧ Брони конверт из полосы 50х4 мм. = 4 000 руб.

✧ Козырек над воротами = 15 500 руб.

✧ Орнамент на ворота = от 5 000 руб.

✧ Ковка на ворота = от 15 000 руб.

Козырек над воротами гаража

Монтирование ворот из уголков

Еще один этап – это установка ворот из уголков. Для того, чтобы они долго стояли и не требовали ремонта, необходимо качественно закрепить их на петлях. Крепежи должны быть прочными.

Их монтируют обычно постепенно, а именно в два этапа: сначала к навесу приваривается нижняя часть рамки, а только потом приваривают верхнюю область

В процессе важно следить за тем, чтобы не было зазоров на швах. Если вдруг будет брак, то рамка сорвется с навесов

Когда сварочные работы закончатся, следует проверить полотно. В последнюю очередь крепятся засовы и замки. Как и какие защитные устройства устанавливать нужно продумать с самого начала, так как обустройства замка – это полностью индивидуальная работа.

При установке ворот из уголков следует обратиться за помощью, так как конструкцию нужно выставить по уровню, а самостоятельно этого сделать нельзя.

Почему именно уголок

Нельзя сказать, что металлические уголки лучше или хуже, чем та же профилированная труба. Более того, конструкции из профилированной трубы примерно на 20 % легче. Но для начинающего мастера изготовление металлической двери своими руками из уголка проще и удобней.

Без опыта сделать металлическую дверь своими руками из уголка проще потому, что там металл в разы толще, а толстый металл легче сварить, он точно не прогорит. Если у профилированной трубы 40х20 мм толщина стенок в лучшем случае 1,5 мм, то крыло уголка 50х50 мм имеет в сечении 5 мм.

Уголок из металла 50х50 мм.

Если у вас неправильно порезан материал и, к примеру, нужно сварить для железной двери из двух коротких частей одну длинную стойку, то с уголком не будет проблем. В то время как профилированную трубу нужно точно состыковать и проварить по всему периметру, при этом «умудриться» не прожечь тонкий металл.

И наконец, при транспортировке с уголком вам нечего бояться: даже если на него наедет автомобиль, он выдержит, а вот профилированная труба сомнется, и ее останется только сдать на металлолом.

Сортамент металлического уголка под железные двери.

Выбор и расчёт материалов

Для изготовления ворот в первую очередь нужно определиться с материалом для полотен. В большинстве случаев используют листовой металл. Металлические ворота отличаются повышенной взломостойкостью, надёжностью и долговечностью. Если ворота должны ещё защищать помещение и от потерь тепла, то их утепляют теплоизоляционным материалом и при необходимости обшивают изнутри. Чем большую толщину имеет лист металла, тем он дороже и обладает лучшими характеристики. Предпочтительнее использовать листовой металл толщиной от 2 мм.

Расчёт материалов:

• Для ворот заданных размеров (2868*2918 мм) понадобится два стальных листа шириной 1,5 м и высотой 3 м.
• Обрамление проёма с обоих сторон изготавливают из металлических уголков размером от 50*50*3 мм и полосок металла шириной от 40 мм. Для П-образной рамы понадобится 18 пог. м. уголка, для замкнутой рамы — 24 пог. м.
• Для каркаса рамы используют металлический профиль (уголок или швеллер).
• Механизм открывания состоит из четырёх гаражных петель диаметром от 36 мм.
• К запирающим устройствам относят навесные замки, врезные замки, засовы, задвижки, защёлки и т. п.
• В качестве противосъёмных блокираторов (фиксаторов) используют уголки размером 40*40*4 мм.
• Грунтовка для металла под покраску.
• Краска по металлу для защиты поверхностей от коррозии и придания им декоративного вида.
• Анкерные крепления.
• Теплоизоляционный материал и обшивка из дерева или пластика, если предполагается утепление.
• Автоматика, если принято решение изготавливать ворота с автоматическим приводом.

Ворота для забора своими руками

Несколько нюансов существует, когда идет речь об установке и изготовлении ворот, когда эта конструкция должна крепиться к уже давно готовому забору. В таком случае, сварить ворота своими руками для забора, также не предоставит огромных проблем.

Главное определится с видом так, чтобы он соответствовал условиям эксплуатации уже имеющейся постройки. Например, если забор плохо укреплен или изготовлен не из прочного материала, то и ворота не должны быть громоздкими.

Процесс изготовления, а также материал выбирается разнообразный. Можно сварить ворота самостоятельно из уголков или сварить ворота своими руками из профлиста. Нужно продумать все нюансы монтажа и условия дальнейшего функционирования.

Если конфигурация постройки меняется кардинально, то следует позаботиться об укреплении самого забора и опорных конструкций. В этом случае обычно меняют столбы, которые будут опорой и для ворот, и для забора.

При изготовлении ворот для забора нужно правильно оценить возможности несущих конструкций и определится с видом подвижной конструкции.

О том, как сделать ворота с калиткой своими руками, представлено на видео:

Как утеплить распашные ворота

Если проигнорировать данный пункт, то из теплого гаража через металлические ворота уйдет большее количество тепла – не лучший вариант.

Поэтому сделайте утепление:

• Расположив на внутренней поверхности створок обрешетку из дерева. Утеплить можно стекловатой, пенополистиролом или минеральной ватой (см. Утепление ворот гаража: как сделать правильно). Главное, чтобы не оставалось каких-либо воздушных зазоров — заполняйте все промежутки тщательно.
• В данном случает хватит утеплителя слоем в 5 см. Сверху закройте обрешетку вагонкой или плитами для облицовки. Внутри можно повесить занавес из пластика или брезента.
• Также можно это делать и без деревянных реек. Для этого утеплитель просто наклеивается по плоскости и после этого зашивается отделочным материалом.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника. ШАГ 1: выставление рамы

Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь)

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше

Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Сварка створок

Каркас необходим для пары распахивающихся створок, к которым в дальнейшем будет прикрепляться полотно из металла. Для изготовления каркаса хорошо подходит профиль.

Суть изготовления сводится к тому, что первоначально в проеме устанавливается одна сплошная створка, и с двух сторон крепится на шарниры. В результате получаем вставленную в обрамление раму, которую необходимо просто разрезать пополам.

Чтобы в будущем с открытием ворот не возникало проблем, между рамами необходимо соблюдать зазоры:

• над порогом снизу – 2 см;
• между каркасом створки и потолочной балкой – 1 см;
• между тем же каркасом и боковой стойкой – 5см.

Процесс монтажа начинается с установки боковых стоек каркаса, и производится в следующем порядке:

1. Кусок уголка, отрезанный с учетом необходимых зазоров снизу и сверху, приставляется к боковому обрамлению. Оставляется просвет пол сантиметра, после чего при помощи куска металла прихватывается. Аналогичную операцию повторяем на другом торце.
2. Подрезанные должным образом горизонтальные уголки сверху и снизу привариваются к вертикальным стойкам. Предварительно нужно прорезать одну полку точно по центру каждой перемычки.
3. Устанавливаются навесы, после чего их верхняя часть приваривается к каркасу створки, а нижняя – к обрамлению. Шарнир должен находиться напротив связи, соединяющей наружную и внутреннюю часть обрамления ворот.
4. Посередине проема устанавливаем две вертикальные стойки, прикрепляя сваркой к каркасу.
5. Ровно по центру каждой створки делаем две горизонтальные перемычки.

В итоге получаем встроенную в обрамление проема раму, которую остается просто разрезать на две части, каждая из которых благодаря шарнирам открывается самостоятельно. Су четом того, что полки нижнего и верхнего уголка уже подрезаны, их достаточно просто разрезать с лицевой стороны.

Пошаговая работа возведения ворот

Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.

Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.

Учимся делать створки для ворот

• Подготовить чертеж.
• Расчет материалов происходит из ширины конструкции.
• При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.

Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.

Грунтовка и покраска ворот

Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.

Ставим ворота

Сначала выполняют монтаж рам для ворот: внутренней и внешней. Когда есть уже 50 см стены, установите в проем гаражные ворота и проверьте, насколько ровным является их расположение: по горизонтали и вертикали.

Делаем установку ворот

• Далее соедините рамы друг с другом, используя металлические полоски шириной 4 см – приваривать их требуется с шагом 60 см.
• Затем вернитесь к созданию гаражной фронтальной стены по такой схеме: заложите кирпичами пространство между внутренней и внешней рамой. Одновременно замуруйте раму в кладку – приварите к ней пруты из арматуры длиной 20-30 см и закройте их между кирпичами в шов. Данных прутов надо, как минимум, 3 шт. по высоте.
• Как только достигните верхней части рамы, закройте ее бетонной или металлической балкой перекрытия. В конце протестируйте работу конструкции: хорошо ли функционируют воротные створки, не «скрипит» ли металл и т.д.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Защита от взлома

Даже наличие хорошего и дорогостоящего замка не является гарантией безопасности для вашего автомобиля и вряд ли сможет полностью защитить от грабителей. Ведь не составит труда снять петли или срезать их болгаркой. Именно так и поступали в лихие 90-е. Но выход все же есть.

Первый вариант

Приварите к каркасу (изнутри) в районе петель отрезок уголка. Получается в итоге так: При закрывании створки уголок на 1-2 см заходит в стену (для этого немного выщербите кирпич) и цепляется за раму гаража. Даже в том случае, если преступники срежут петли, у них не получится открыть створки, ведь они будут практически «намертво» держаться за верхнюю часть гаражной рамы.

Второй вариант

Установка замка-паука с наличием штырей, прочно входящих в пол, стены и потолок гаража. Кроме самого «паука», желательно иметь фиксирующий механизм, который будет тормозить «паука» в закрытом состоянии до тех пор, пока его не откроют специальным ключом. Но все же, планируя защиту собственного гаража, не переусердствуйте, ведь в том случае, если Вы потеряете ключи, вы просто не сможете попасть в него и придется сносить стены.
