Разметка и земляные работы
Для того, чтобы произвести разметку размещения опорных столбов, необходимо определить месторасположение калитки. При ее отдельной установке столбов будет 3, а при встроенной в полотно створки достаточно 2-х опор.
Если забор вокруг территории участка уже установлен, натяните шнур между его крайними стойками. Положение нити обозначит линию положения забора из профнастила с воротами и калиткой, а так же позволит отметить места установки столбов в соответствии с подготовленным чертежом.

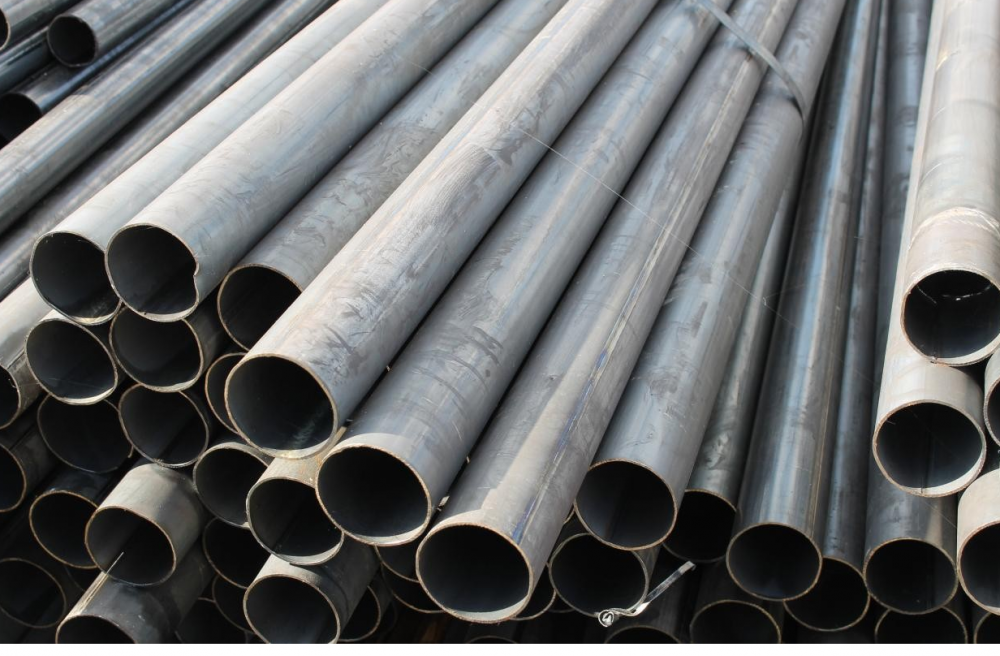

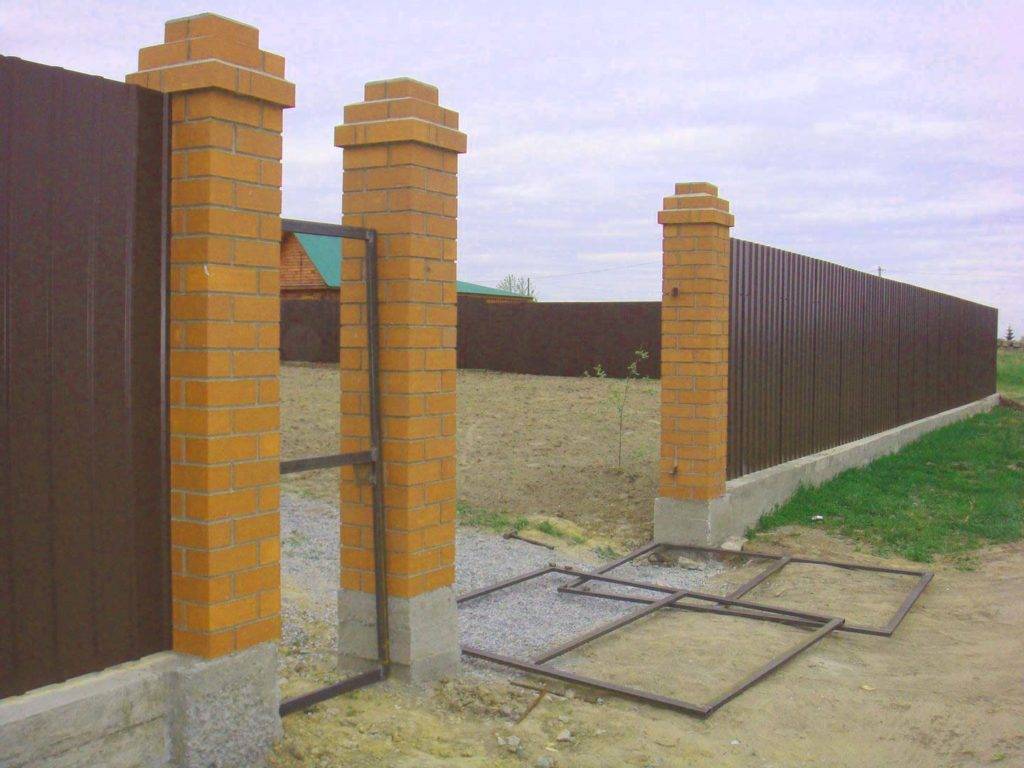

Несущей основой кирпичного столба является профильная труба 60х60 мм.
Для ее вертикальной установки и последующего бетонирования нужно пробурить в земле 2 или 3 отверстия. Диаметр бура 120-140 мм. Выкапывание ям лопатой приведет к увеличению их размера и излишнему расходу бетона. Глубина ямы должна быть не менее 1/3 от высоты устанавливаемой стойки.
Инструкция по монтажу ворот
Собираем раму для ворот на ровной поверхности – она нам нужна, чтобы обеспечить прямые углы основания. Для каркаса каждой створки ворот (размер полтора на два метра, или – два на два) свариваем прямоугольник из профилированной трубы квадратного сечения. Контролируем точность своей работы с помощью длины двух диагоналей.
Каждый угол дополнительно укрепляется приваренной к нему «косынкой». Далее привариваем параллельные перемычки для придания жесткости раме. Точно также изготавливаем вторую половинку распашных ворот.
Это не единственный вариант исполнения, на фото показаны не менее прочные конструкции рамы.
Если вы решили, что в этой створке вам необходимо сделать калитку, то ее каркас приваривается с помощью перемычек. Размер калитки в ширину может быть от 80 до 100 сантиметров. Приваривать петли для калитки необходимо ближе к верхней и нижней кромке ворот.
Оба полотна готовы. Но впереди у вас очень сложный этап. В отмеченные места, там, где у вас параллельные перемычки, ввариваются гаражные петли.
Для плавного и бесшумного закрывания ворот лучше выбрать шариковые петли.
Они надежны и практичны, прослужат вам не одно десятилетие. После чего необходимо приварить петли к воротным столбам. Для малоопытного человека этот процесс представляется довольно сложным. Мы расскажем, как сделать эту работу правильно.
Размечаем установку петель в соответствии с левым и правым полотном ворот. К петле привариваем небольшой уголок или пластину – так проще установить петлю на вертикальную опору. Выставить раму вертикально для сварки петель придется вдвоем, проверить точность по отвесу, определиться с осями – можно соединять детали сплошным сварочным швом. Не отчаивайтесь, если «примерочные» работы вам придется выполнять не раз и не два — запаситесь терпением и будете вознаграждены. Самая сложная часть работ выполнена – рама легко, без перекосов, открывается и закрывается.
Важно! Устанавливать раму ворот на опорные столбы необходимо так, чтобы снизу и сверху оставался зазор в 20-30 сантиметров. Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент

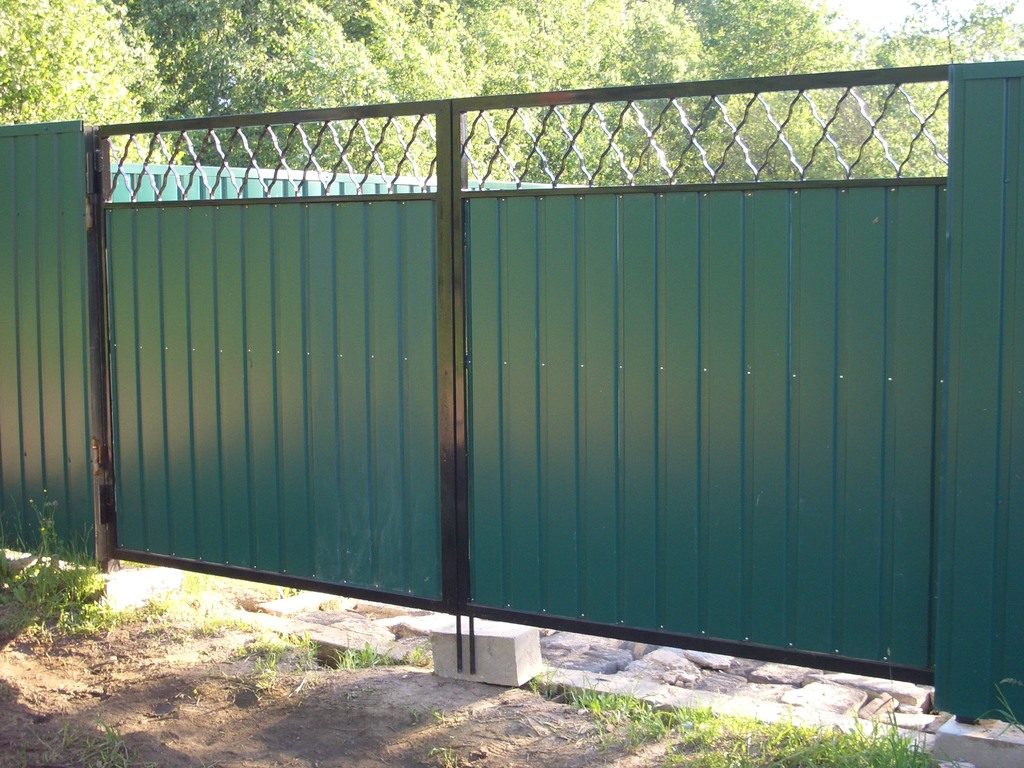

Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов
Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент. Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов.
Особенности выбора профлиста
Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия
Именно гофра отвечает за жесткость листа.
Обозначение профнастила:
- «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
- «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
- «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.
Варианты профнастила с размерами
Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.
При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.

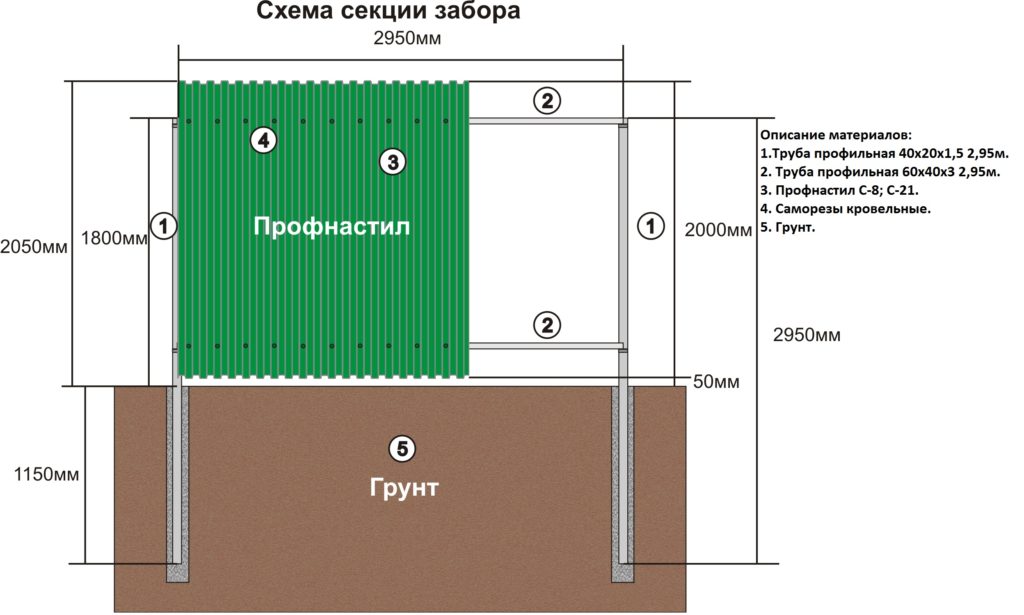

Схема установки конструкции
Процесс установки распашных ворот
Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.
Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:
- профильные трубы разного сечения;
- металлические уголки;
- профиллированные листы;
- саморезы, болты, заклепки;
- цемент;
- грунтовка и краска по металлу;
- электроинструменты;
- сварочный аппарат.
Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.
Установка опоры
В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.
Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:
- Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
- Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
- Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
- В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
- Столбы заливаются бетонным раствором.
Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.
Изготовление рамы
Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.
Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.
После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.
Установка обшивки
Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.
После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.
Определение размеров
Проводится с учетом таких параметров:
- Ширина проема рассчитывается по размерам автомобиля с боковыми зеркалами и добавляется один запасной метр.
- Не нужно забывать и про габариты опор. При установке рядом стоящей калитки столбов будет 3.
- Потребуется оставить небольшие зазоры между опорами и рамкой. Нужно учесть и размер фурнитуры.
- Высота ворот подбирается под параметры профнастила, чтобы не добавлять куски. При стандартной длине листа в 2 м высота ворот с отступом от грунта составляет 2,2‒ 2,5 м.
- Зазор от грунта до створок нужно делать не меньше 15 см, чтобы зимой при обледенении дороги сооружение работало без проблем. Если хозяева боятся проникновения на участок чужих животных, то на время лета крепят съемную планку.
- Рекомендуемая ширина проема под ворота ‒ от 4,5 до 5 м, под калитку ‒ 1,2 м.
Недостатки профлиста
Несмотря на все перечисленные выше плюсы, есть у профлиста и недостаток, который нужно учесть перед началом строительства. Данный материал склонен к образованию вмятин, что проявляется особенно сильно, если выбраны слишком тонкие листы. Поэтому, для создания долговечной и прочной конструкции, на толщине профлиста лучше не экономить.
Еще один минус – повышенная уязвимость материала в местах расположения крепежей и швов, соединяющих части листа. Там может образовываться ржавчина, ухудшающая прочностные характеристики конструкции. Для уменьшения риска ржавления, стоит приобретать листы такого размера, чтобы на створках ворот не приходилось делать соединительные швы.
Почему выгодно сделать ворота из профнастила?
Конструкциям из этого материала чаще всего отдают предпочтение владельцы частных домов.
Происходит это по той причине, что изготовление ворот из профнастила дает следующие преимущества:
- Максимально возможная долговечность при условии грамотной сборки конструкции. Минимальный срок составляет 20 лет.
- Небольшой вес конструкции, а значит — нагрузка на грунт будет приемлемой, ворота не будут проседать и крениться по ходу эксплуатации.
- Легкость ухода за воротами из профнастила — стойкость цветного покрытия профнастила к выгоранию под воздействием ультрафиолета исключает необходимость регулярного обновления материала путем окрашивания. А это — дополнительная экономия.
- Невысокая стоимость материала и всех составляющих конструкции элементов — многие из них можно взять из остатков после основного строительства.
- Отличная прочность и устойчивость к любому атмосферному, механическому, химическому воздействию.
Преимущества и недостатки
7 плюсов:
- Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
- Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;
- Широкий диапазон цветов, в которые можно окрасить профлист;
- Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
- Относительно невысокая стоимость;
- Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
- Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;
4 минуса:
Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
Плохо изолирует шум, звуки;
Тонкие листы легко деформируются при внешних воздействиях
Поэтому лучше выбирать полотна потолще;
Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.
Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.
Сборка рамы ворот
Изготовление рамы
Чтобы собрать раму ворот, нужно использовать ровную площадку, достаточную для размещения одной створки. Лучше всего подойдет место прямо на месте въезда. На земле размечается прямоугольник по размеру створки. Для этого используется прием трех чисел 3, 4, 5. Забиваете колышек в вершину первого угла, с помощью обрезной доски или шнура размечаете первую линию. Отмечаете на ней 3 части
Неважно какого размера. Например, по 30 сантиметров
После этого от вбитого колышка проводите еще одну линию, приблизительно под прямым углом. На ней отмечаете уже 4 части. Соединяете эти отметки на линиях. Если расстояние между ними 5 частей – угол прямой. Таким образом размечаете весь прямоугольник рамы по тем размерам, которые вам необходимы. После этого собирается рама.
Деревянные брусья запиливаются для соединениях на углах «в полдерева». После этого углы соединяют двумя деревянными шкантами, забив их в просверленные отверстия. Для придания жесткости углу, на него шурупами прикручиваются железные угольники с длиной стороны не менее 30 сантиметров. В одну сторону угольника должно быть закручено не менее трех шурупов.
При использовании достаточно мощного шуруповерта и шурупа с шестигранной головкой и кончиком в виде сверла, возможно и не понадобится сверлить отверстия предварительно. Но лучше перестраховаться и сделать их заранее. По длинной стороне створки делают две параллельные верхней и нижней стороне перемычки и так же закрепляют их угольниками. Расстояние между этими перемычками должно точно делить створку на три равные части. К ним будут прикручены, лучше всего болтами с потайными головками, петли ворот. По аналогичной схеме, но с применением сварочного инвертора, собирается рама створки из профильной трубы.
Расходные материалы и инструменты
Тщательно продумав будущую конструкцию и разработав чертеж, где указаны необходимые параметры, проще выяснить, какие расходники понадобятся при самостоятельном изготовлении ворот своими руками:
- профнастил для створок;
- труба для опор;
- уголок или труба для ребер жесткости;
- профиль для каркаса;
- крепеж;
- лакокрасочные материалы;
- замки и затворы.
Набор необходимых инструментов и оборудования включает:
- строительный уровень;
- сварочник и атрибуты сварщика;
- молоток;
- электрическую дрель;
- шуруповерт;
- болгарку;
- ножницы для резки листового металла;
- капроновый шнур.
При проектировании стоит обратить внимание на размеры калитки. Благодаря широким створкам, вес конструкции увеличивается
При этом раму целесообразно усилить.
Как выбрать подходящий профилированный лист
Для выбора подходящего профилированного листа надо определить для себя, какова приемлемая стоимость работ. При этом стоит учесть, какие погодные условия придется выдерживать новой конструкции. Если преобладают сильные ветра с обильными осадками, однозначно стоит приобрести профлист большей толщины, окрашенный с обеих сторон. Это поможет избежать деформирования и коррозии новых ворот.
Выбор материала, фурнитуры в зависимости от веса ворот
Поскольку обшивать створки придется профнастилом, необходимо обращать внимание на качество листов, цвет, форму профиля. Рекомендации по выбору профлиста для забора
Петли берутся с подшипником. Стандартное количество ‒ 4 штуки. Их грамотный крепеж ‒ залог длительного срока службы ворот.
В зависимости от веса конструкции бывают нескольких типов:
- Сквозные. Способны выдерживать предельную нагрузку до 200 кг.
- Цилиндрические. Предназначены под нагрузку до 400 кг.
- Усиленные цилиндрические. Выдерживают вес до 600 кг.
- Накладные трехсекционные. Подойдут для тяжелых массивных створок весом свыше 600 кг.
Помимо профнастила, петель для изготовления потребуются:
- металлические профильные трубы под столбы, каркас;
- саморезы либо заклепки для фиксации листов;
- уголки для усиления рамки;
- лист из металла для косынок (по желанию хозяев);
- антикоррозийное средство (грунтовка или краска);
- фурнитура (замок, нижние фиксаторы);
- декоративные кованые элементы (не обязательны).
Как выбрать профнастил для ворот?
Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал, в котором нужно уметь разбираться.
Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.
Профлист бывает:
- класса СН,
- класса С,
- класса Н.
Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.
Марка «НС» предполагает большую прочность и значительный вес металлического изделия.
Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.
Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.
Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ:
- удобная эксплуатация;
- простота монтажа изделия;
- низкий вес материала;
- технические показатели высокого качества;
- простота изготовления.
После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?

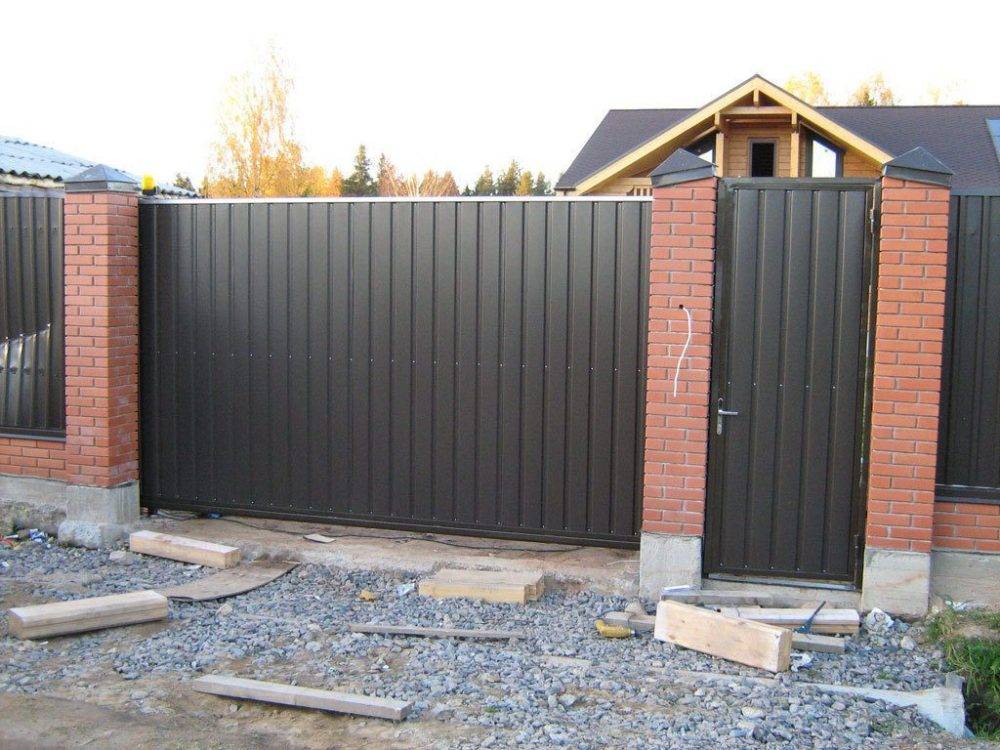

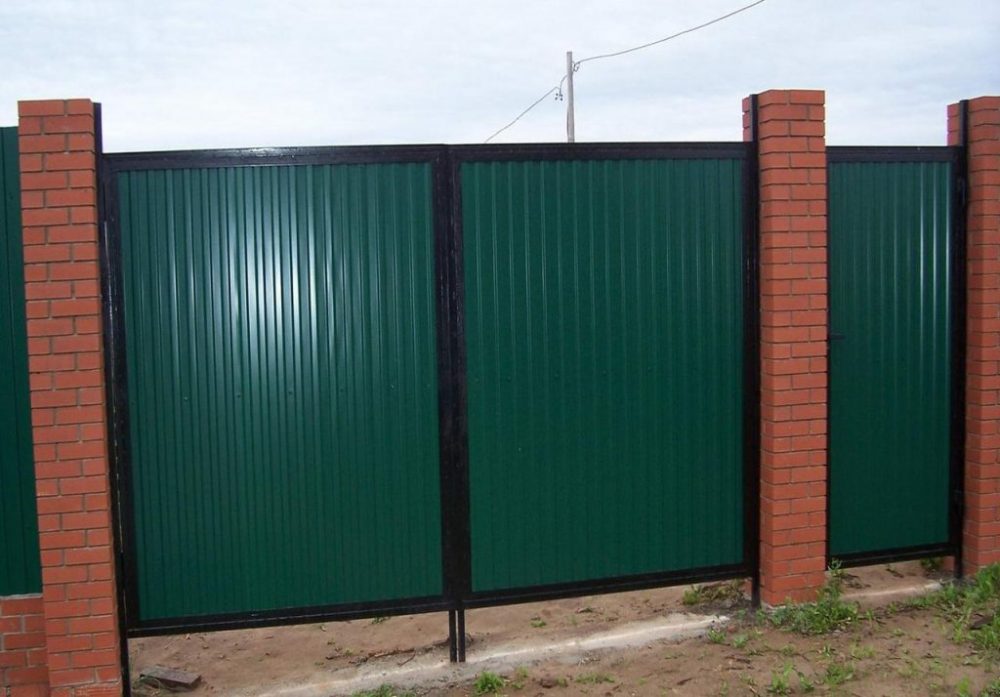

Ворота с калиткой профлиста своими руками или без нее
Распашные типы ворот являются наиболее простыми по своей конструкции, среди тех, которые устанавливают на землях. Они легко варятся и собственноручно устанавливаются. При этом даже не обязательно иметь какие-то специальные инструменты! Главное – придерживаться основным правил.
Если говорить о стандартных распашных воротах, то их делают из створок, в количестве 2 шт. Их же между собой соединяют и закрывают на замок или задвижку, используя другой фиксатор.

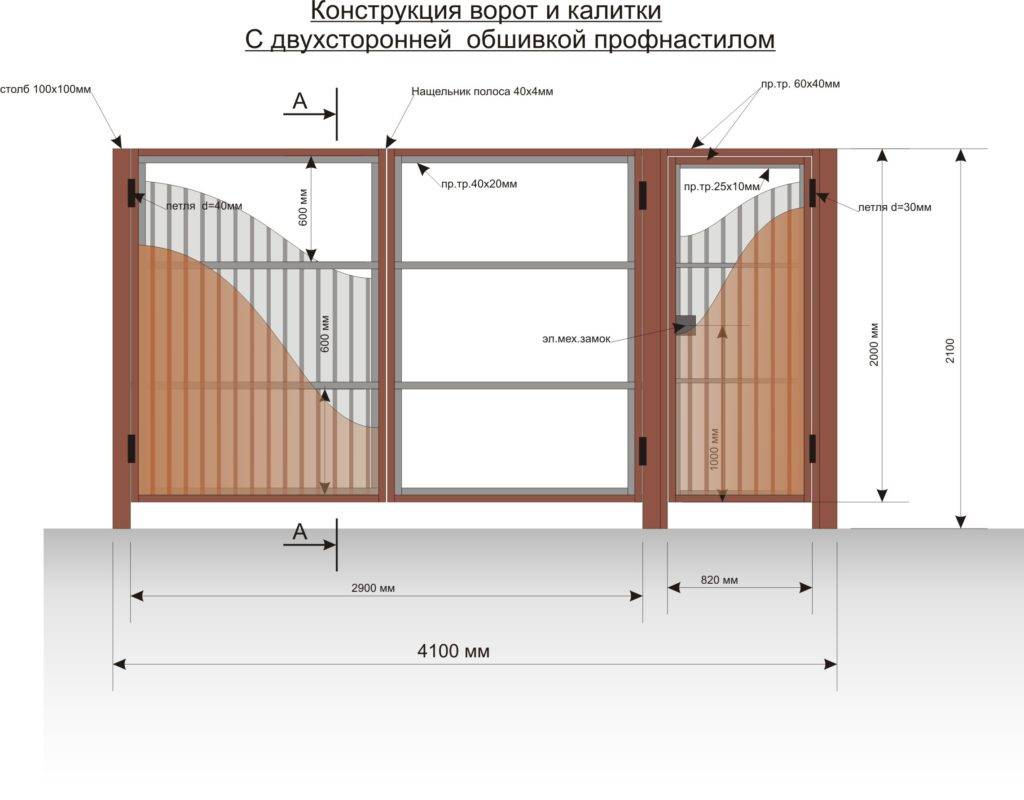

Прежде чем приступить к производству изделия, составляют чертеж ворот из профлиста, также рассчитывают, сколько материалов для этого нужно и крепежных элементов, подбирают и готовят необходимый инструмент. Рассмотрим вариант ворот, в которых проем имеет стандартную четырехметровую ширину.
Для сварки опорных столбов, нужно подготовить толстостенную трубу, размер ее, мм: 60*60*3*3000. При этом может быть совершенно любое ее сечение.
Чтобы сделать каркас ворот, нужно подготовить трубу с прямоугольным сечением, мм: 40*25*2*6000. Из этого материала следует сварить рамы прямоугольной формы. К ним потом будет прикреплен профнастил. Когда рамы уже готовы, их следует прикрепить воротными петлями к столбам, которые уже установлены. В том месте, где створки смыкаются, следует предусмотреть устройство для запора.
Когда конструкция установлена, ворота можно красить. Поверхность поэтому, предварительно нужно зачистить, используя болгарку, покрыть грунтовкой двух слоев и такой же по цвету, краской, как и обшивочный профнастил. Столбы нудно вскрыть специальной краской для гидроизоляции в тех местах, которые будут под землей
Это важно, чтобы они были защищены от заражения коррозией, когда будут соприкасаться с влажной землей.
Установка столбов производится в определенные отверстия. Их нужно подготовить, пробурить в грунте, а также забетонировать, используя бетон М 200/250. Фундамент должен быть на глубине минимум полтора метра, а диаметр минимум двадцать пять сантиметров. Во избежание перекоса ворот, когда пройдет некоторое время, столбы также соединяют дополнительно при помощи монолитного бетонного ригеля.
Как бетон просыхает, каркасную раму необходимо с ее лицевой части зашить профнастилом. При этом нахлест должен быть равный ширине одной волны материала. Это обязательно нужно учитывать, когда производится расчёт количеств всех нужных материалов. Крепежные материалы – саморезы для кровель/стальные заклепки, во избежание образования коррозии в тех местах, где соприкасаются разные типы металлов.
Устройство для запирания устанавливают самым последним. Если это необходимо, на те места ворот, которые повредились в процессе проведения монтажа, наносят краску.
То, насколько интересными и необычайно красивыми можно сделать такие изделия, смотрите и вдохновляйтесь на подборке лучших фото готовых ворот из профнастила.
Установка опор
Монтаж ворот из профнастила необходимо начинать с опор. Обычно их укапывают, а затем бетонируют.
Инструкция по устаовке опорных труб:
- с помощью бура подготовьте отверстия необходимой глубины и ширины. Можно работать лопатой, но придется потратить больше цементного раствора. Глубина должна составлять треть длины столба;
- засыпьте в лунку щебень и песок, предварительно смешав. Сделайте подушку высотой 15-30 см;
- покройте столб антикоррозионной грунтовкой;
- выровняйте трубу вертикально в углублении, контролируя уровнем и отвесом;
- залейте столб бетонным раствором;
- сверху установите металлический козырек или декоративный элемент, чтобы предотвратить попадание влаги внутрь трубы.
Советы по изготовлению
Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:
- врезной;
- навесной;
- накладной.
Приобретать замки нужно в специализированных магазинах.
Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.
Такой замок изготовлен из антикоррозионного металла, поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.
Монтаж замка осуществляется:
- Составление разметок на калитке.
- В соответствии с расчерченной областью проделывается отверстие под шурупы.
- Крепление замка и ручек.
Как врезать замок самостоятельно смотрите на видео ниже:
При желании работу по закреплению профнастила можно ускорить сваркой
Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется
Под воздействием высоких температур материал может испортиться, и тогда придется покупать новый профнастил
Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата
После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия.
При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.
Достоинства и виды ограждений из профнастила
Самостоятельно изготовить ворота можно из различных материалов, их выбор будет зависеть от суммы предполагаемых расходов, выбранного дизайна и мастерства хозяина участка. Многие из владельцев загородных строений при этом отдают свое предпочтение профиллированному листу, и это неудивительно, ведь выполненные из профнастила не только забор, но и ворота, обладают многими достоинствами:
- экономичность;
- прочность и долговечность;
- простота в изготовлении;
- легкость;
- большое разнообразие декора.
По способу открытия ворота из профиля разделяются на распашные и откатные. Каждый из данных видов имеет свои преимущества, а также и недостатки в использовании.

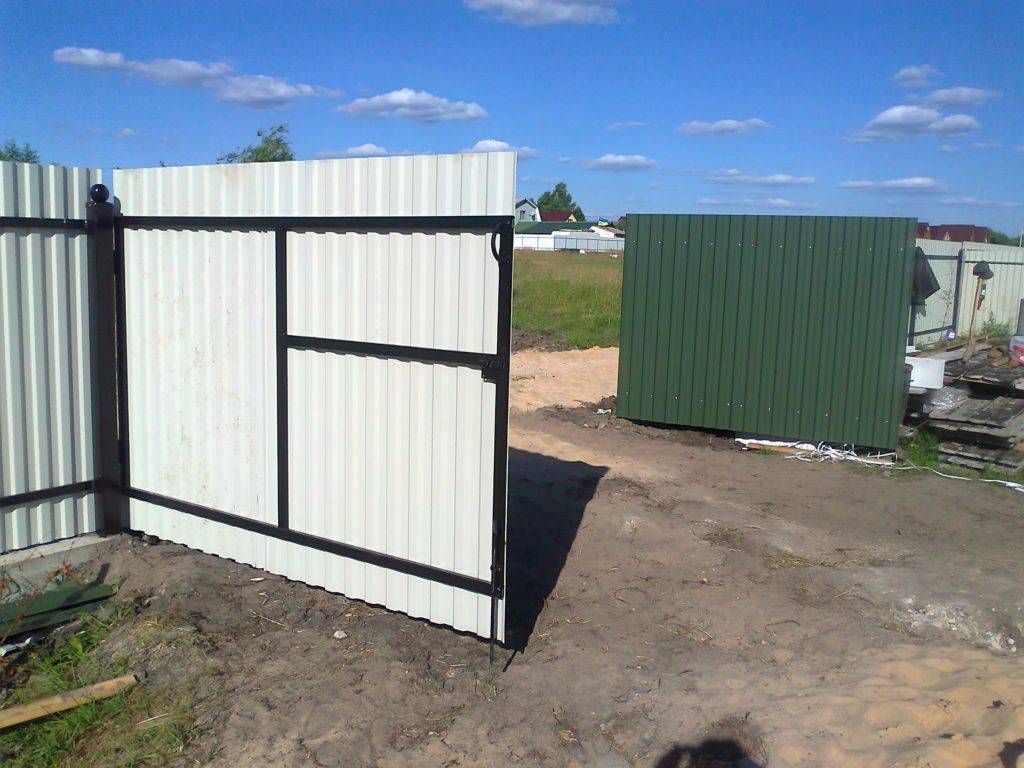

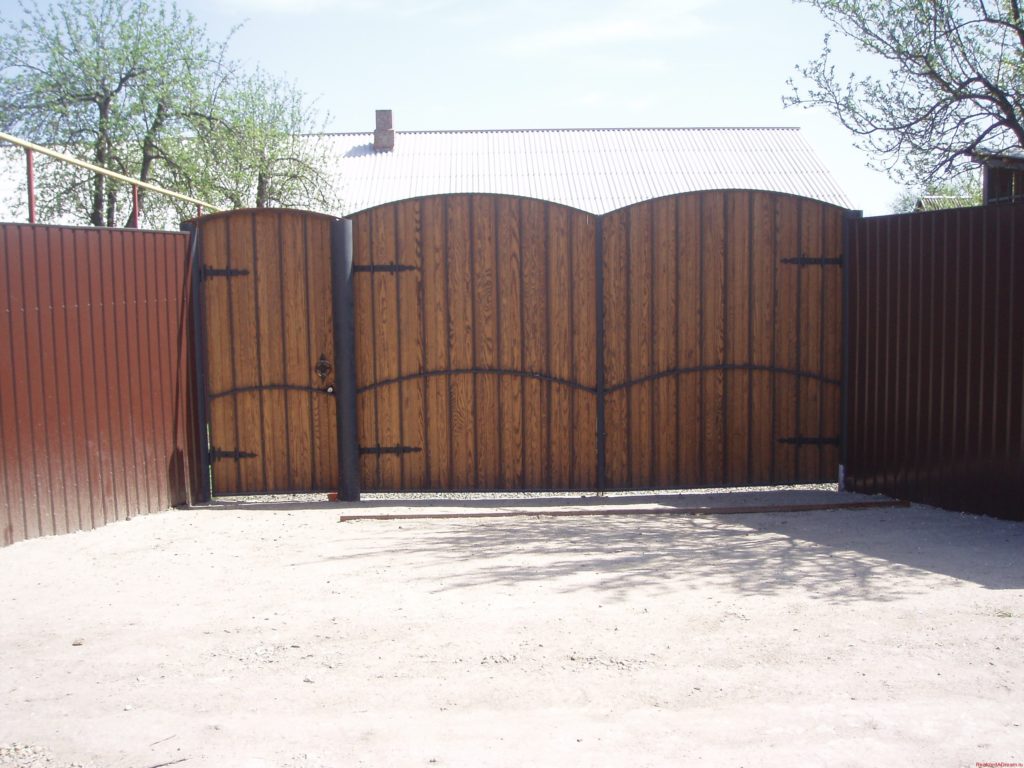

Распашные ворота
Данная разновидность ворот из профнастила наиболее проста для самостоятельной установки. Распашная конструкция представляет собой две стойки, на которые фиксируются створки, обшитые металлическим профилем. Готовые ворота должны двигаться плавно, безо всяких препятствий в ходе использования.
Распашные створки можно сделать таким образом, чтобы они открывались вручную либо в автоматическом режиме. При этом электропривод встраивается в данный вид ограждения в основном на промышленных территориях, где идет активное движение транспортных средств.
Распашные ворота доступны и просты в установке, однако, у них имеется и существенный недостаток – необходимо наличие свободного пространства, чтобы полностью открыть створки.

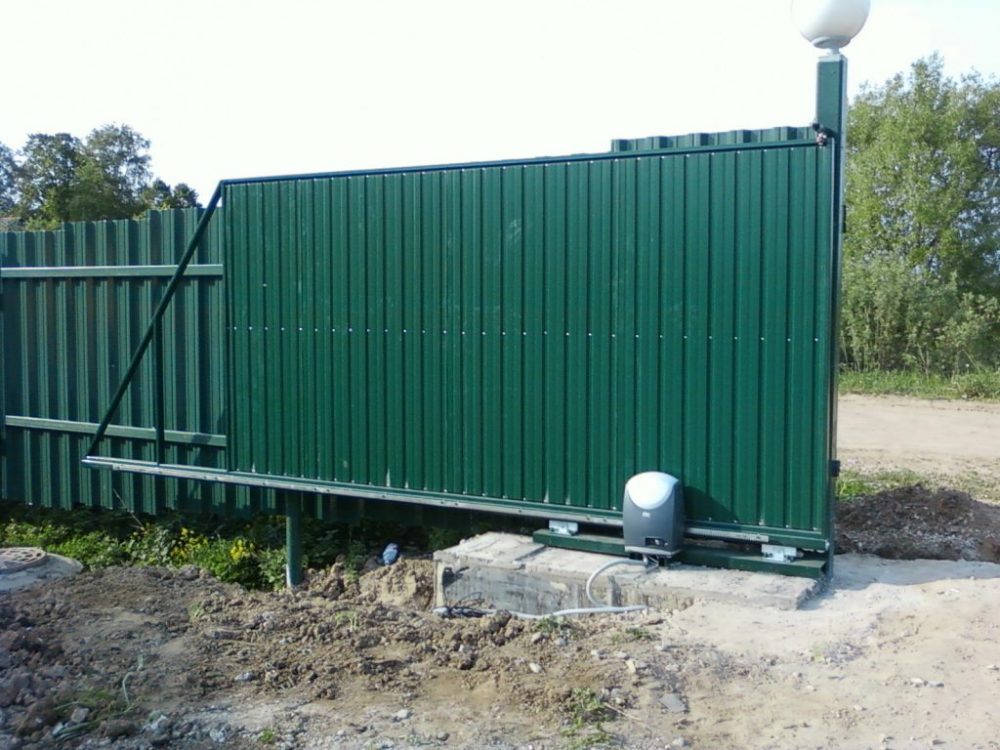

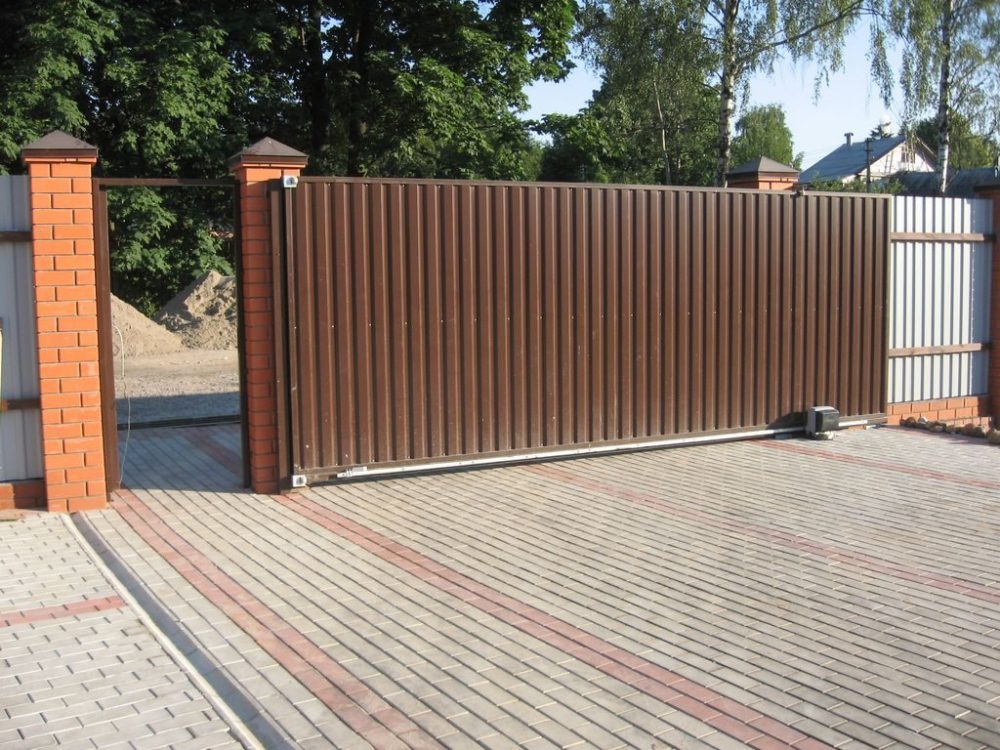

Откатные ворота
Самыми удобными в использовании считаются откатные ворота, так как более функциональны.
Кроме того, после установки такого ограждения у владельца территории будет отсутствовать необходимость расчищать место от снега для открытия створок в зимний период года. Однако, несмотря на существенные достоинства, которыми характеризуются откатные ворота перед распашными, у них имеются и недостатки:
- установка обойдется дороже;
- закладка фундамента должна происходить по более сложной схеме;
- требуется приобретение специальных комплектующих материалов.
Такое ограждение в основном оборудовано автоматикой, вручную открывать и закрывать данную разновидность ворот крайне неудобно.
Шаг 3 — Делаем чертеж
Схема распашных ворот должна включать многие параметры:
- Общую ширину проема для ворот;
- Ширину каждой створки;
- Количество, размеры опор, а также глубину их закапывания в грунт;
- Расположение калитки, если она планируется в или рядом;
- Место петель, шпингалета, ручек или засова;
- Наличие усиления каркаса уголками, внутренней рамой или перемычками;
- Высоту декоративного обрамления, вырезанных окошек.
Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

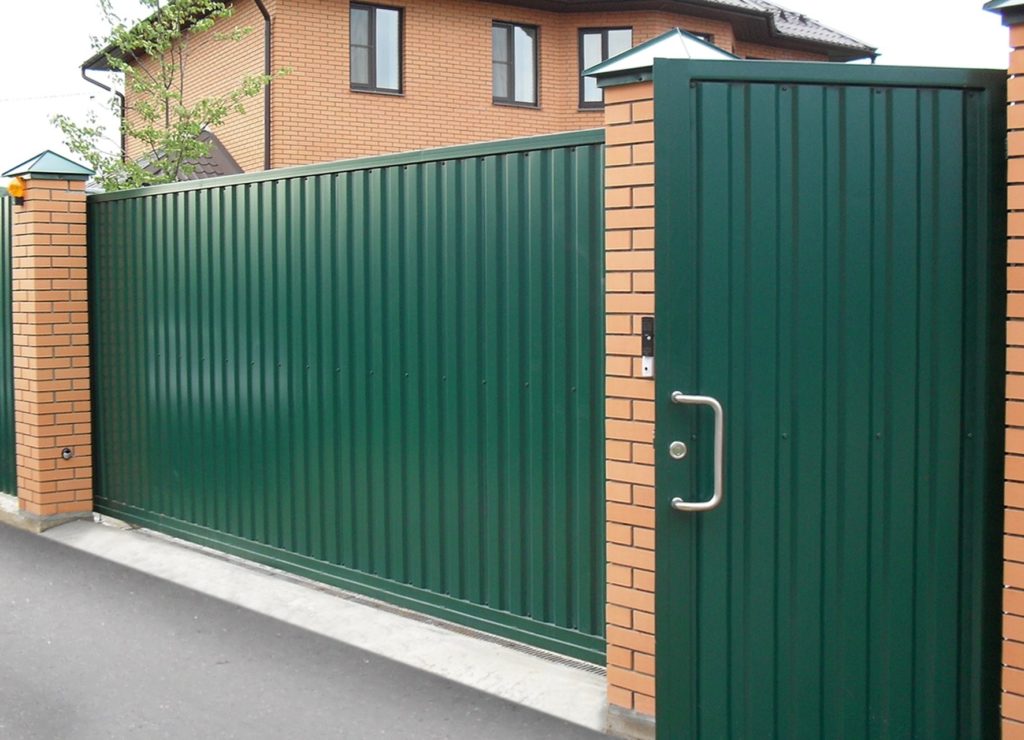

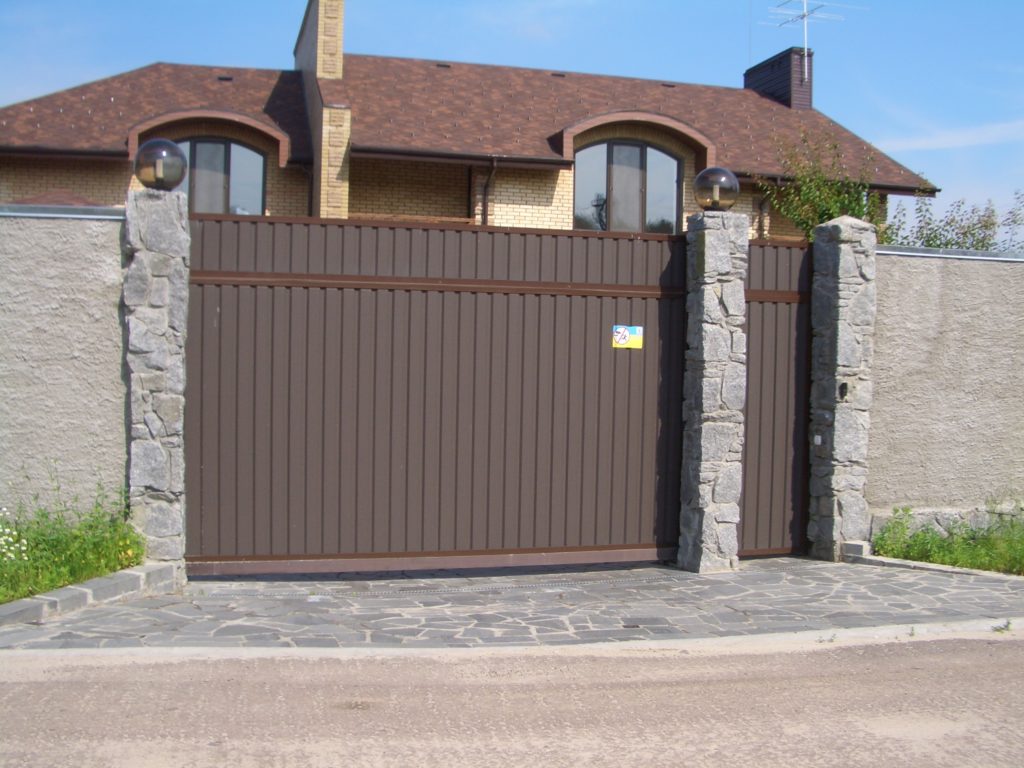

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.
