Ворота гаражные: как сварить по всем правилам

Выбор электродов и труб

Чтобы собрать ворота из профтрубы своими руками нужно понимать, на что обращать внимание при выборе, скорее всего, её можно будет выбрать в этом же месте. Трубу нужно брать толщиной не менее 2-х мм, можно толще, они обеспечат ещё большую устойчивость и надёжность, но нужно учитывать то, что чем толще труба, тем тяжелее её прожечь при сварке

Рекомендуемая длина труб 10 метров 60х60. При высоте калитки в 1.7-2 метра они станут опорой для створок. А длина трубы 40х20, напрямую зависит от ширины и высоты калитки. Для ворот со стандартным проемом в 3 метра, понадобится 17 м. профиля и для калитки с шириной 1 метр — 7 метров.

Электроды подбираются, отталкиваясь от толщины профиля. Хорошо себя проявляют электроды АНО-21. Если они пролежали долго, их нужно выдержать в духовке 1 час при температуре 350 градусов. При наличии специального опыта, вполне приемлемо использование электродов с большей толщиной до 3 мм.

Помимо этого, усиленная плавка кромок профиля образуется из-за щелей, которые находятся на стыке между краями находящихся рядом заготовок. Дабы соединяемые трубы прилегали плотно одна к одной, нужно тщательно подойти к точности разметки в процессе проектирования. Когда размечается место для будущих разрезов трубы, линии рисуются на всех гранях, чтобы при работе шлифовальной машинкой вести диск строго по ним. Чем тоньше круг, тем более точной будет резка.

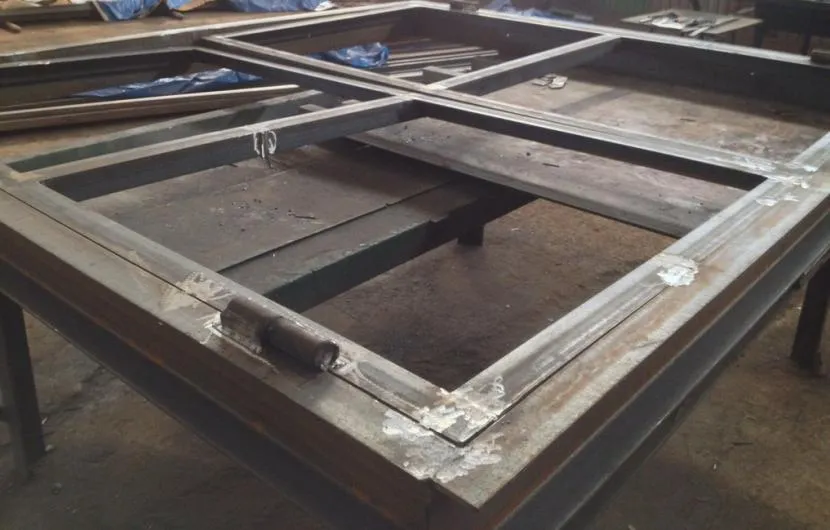

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

1. Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
2. После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
3. Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
4. Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
5. На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
6. Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Видео описание

Установка замка в гаражные ворота Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных ворот Источник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Требования к распашным гаражным воротам

Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.

Гаражные ворота проектируются достаточно широкими Источник svarka-sibir.ru Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.

Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.

Обшивочные работы

Обшивка каркаса калитки проводится на завершающем этапе. Для оформления конструкции подходят профилированный листовой металл, который используют для отделки стен. Выбор профнастила представлен в различной цветовой гамме.

Приставьте лист к металлической раме, высверлите дырки по периметру с промежутками в 20 см. после этого, переходите к фиксации профильных листов к каркасу. На последнем этапе повесьте калитку на раму и проверьте качество открытия и закрытия, установите замок и ручку. В качестве декора используйте кованые детали. Их можно приобрести в готовом виде или сделать на заказ. Калитка из профиля с ковкой выглядит очень привлекательно на фоне общей конструкции забора.

Необходимые инструменты для металлоконструкции

Перед тем как сварить ворота на гараж, следует позаботиться о наличии необходимого оборудования. Учитывая крупные размеры будущей конструкции, лучше всего изготовить её на ровном сварном столе, а потом доставить её на место монтажа. Для создания ворот потребуется:

• сварочный аппарат;
• строительный уровень;
• угольник;
• сварочные электроды;
• болгарка;
• отрезные и шлифовальные круги;
• рулетка;
• разметочный инструмент.

Сварочный аппарат – самый важный инструмент для создания металлоконструкций Источник a.d-cd.net Основной инструмент для работы – сварочный аппарат. Он может быть как электрическим, так и газовым

Самое важное требование – достаточная мощность для комфортной работы с электродами толщиной в 3,5-4 мм

Материалы для распашных гаражных ворот

Собрав необходимый инструментарий, можно переходить к покупке железа для изготовления финальной конструкции. Основа каркаса – металлические профильные трубы. Минимально возможным размером считается 20х40 мм при толщине металла не менее 2 мм. Массивные трубы обеспечат большую устойчивость, но потребуют мощного каркаса и опыта работы со сварочным аппаратом.

Для каркаса потребуется облицовочный материал. Наиболее популярным вариантом выступают металлические листы толщиной в 3-4 мм. Их украшают коваными элементами и окрашивают баллончиком. В качестве обшивки могут выступать профнастил, дерево или ПВХ панели.

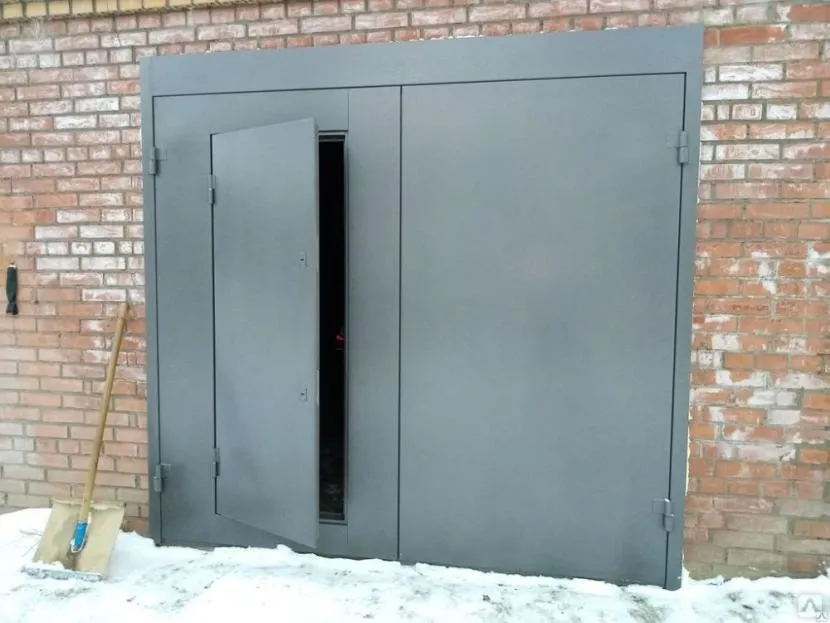

Металлические гаражные ворота Источник dostup-zabor.ru

Готовые створки вешают на открытые или потайные петли, закреплённые на несущей раме. Её изготавливают из уголка размером не менее 75 мм и толщиной в 3 мм. В комплект ворот также входят задвижка и замок для закрывания помещения.

Проектировка

Самым первым этапом работ по сварке гаражных откатных ворот будет составление подробного чертежа и проведение замеров проёма. Также подготавливается весь необходимый инструмент, и подбираются необходимые материалы и их количество

Чтобы сварка ворот прошла удачно, важно ответственно подойти к процессу уже при первых расчетах высоты створок и их высоты

Важно! Допустимый минимум расстояния с обеих сторон от машины до каркаса должен быть не менее 30 см. А стандартный размер створок должен составить 5 метров

Ещё стоит учитывать, что расстояние от каркасной рамы до перпендикуляра стены должен равняться 80-ти или более сантиметрам. Раму, как основной элемент ворот, советуют делать из стальных материалов. Что касается петель, лучше взять с усилением и наружным открытием. Когда проект готов, куплены все материалы и собраны инструменты, пора задуматься о сварке.

Инструменты и материалы

Первое что необходимо сделать – приобрести инструменты и материалы для изготовления ворот.

В данный список входят:

1. Уровень.
2. Сварочный аппарат.
3. Рулетка.
4. Угловая шлифовальная машина с зачистными и отрезными кругами.
5. Угольник.
6. Профиль для изготовления створок. Оптимальный выбор – 25.
7. Задвижка.Существуют различные системы, выбирайте оптимальную для себя.
8. Петли.Здесь стоит выбирать, опираясь на два основных параметра – практичность и безопасность. Хороший выбор – внутренние петли на подшипниках, так как с ними не возникнет проблем в холодное время года.
9. Обшивка.Здесь все зависит от вкуса владельца – профнастил, дерево, металлический лист – выбор достаточно обширен. Обычно используют листы металла толщиной от 2 миллиметров.
10. Стальные уголки.Будут нужны для изготовления крепежной рамы. Советуем выбирать минимум 75 уголок, так как именно от уголка зависит прочность крепления створок, поэтому обвязка должна быть крепкой.

Сразу стоит определиться с местом, где будут свариваться ворота. Идеальный вариант – сварочный стол, но если к нему нет доступа, достаточно будет и ровной площадки. На ней укладывается швеллер, периметр которого должен быть не меньше самих ворот.

Создание проекта

Изначально владельцу нужно определиться, будет ли изделие распашным или откатным. Распашные ворота проще и быстрее сделать. Сдвижные модели тяжелее соорудить: работу усложняют ролики, которые надо правильно установить в профиль.

Нельзя монтировать изделие вслепую, для этого создают грамотный чертеж. Есть несколько вариантов: обратиться за помощью к знакомому специалисту, который быстро справится с делом, воспользоваться листом бумаги и нарисовать схемы или сделать их на графическом редакторе. Если у владельца нет навыков пользования программой, то делать проект на компьютере не стоит, т.к. на это уйдет много времени.

Пошаговая проектировка:

1. Если у автолюбителя нет желания заниматься черчением, то он может воспользоваться готовыми схемами в интернете. Достаточно подогнать размеры проема под интересующий вариант.
2. Кроме чертежа, изготавливают эскиз конструкции. Здесь не нужны художественные навыки, достаточно сделать простое изображение.
3. Хозяин после черчения на отдельном листе бумаги создает перечень материалов, размеры, габариты проема, параметры створок. Например, 4 профильные трубы с толщиной стенок 3 мм, из которых первые две длиной по 200 см, другие — по 300 см.
4. Специалисты советуют сделать смету, в которой указывают финансовые расходы на отдельные виды деталей. Сюда же входит цена за доставку стройматериала.

Чтобы долго не ходить по рынку с целью узнать цены на тот или иной материал, владельцу достаточно поинтересоваться у своих соседей или знакомых, которые монтировали сварные гаражные ворота, относительно потраченной суммы на закупку металла.

Подсчет количества металлопроката

Чтобы правильно рассчитать, сколько понадобится профильной трубы для каркаса, необходимо учесть такие моменты:

1. Будут ли ворота из двух половин или одной цельной створки.
2. По конструкции изделие выбирается откатное или распашное.
3. Наличие системы автоматического управления.
4. Материал обшивки (профлист, дерево, ковка, другой вариант). От этого зависит, понадобятся ли усиливающие перемычки или нет.
5. В какую сторону будут открываться створки.
6. Калитка устанавливается в отдельном проеме рядом с воротами или делается встроенной.
7. Размер въезда на территорию нужно делать общей длиной от 3 м.
8. Ширина калитки – от 75 до 100 см.
9. Высота ворот не должна отличаться от всего забора более, чем на 20 см. Средний показатель – 1,5–1,8 м.

Для упрощения подсчетов рекомендуется использовать строительный калькулятор.

Пользователи часто ищут:

• Ворота своими руками – дешево и красиво
• Простые красивые кованые

Другие типы конструкций своими руками

Кованые гаражные ворота изготавливаются в той же последовательности, что и стандартные металлические. Различие состоит в том, что на металлические листы закрепляются предварительно изготовленные художественные кованые композиции.

Важно! Декоративные элементы значительно увеличивают вес конструкции, что необходимо учитывать при разработке проект каркаса. Кованые элементы можно изготовить самостоятельно либо приобрести готовые

Кованые элементы можно изготовить самостоятельно либо приобрести готовые.

Ворота из профнастила для гаража своими руками можно сделать различных типов:

• одинарные;
• двойные;
• автоматические (с системой дистанционного управления). Этот вариант наиболее удобный, так как открывать гараж можно, не покидая салон автомобиля.

Распашные варианты из профнастила состоят из металлической рамы и створок, соединенных петлями.

Преимущество профнастила состоит в возможности сооружения ворот откатных и подъемных. Оптимальным считается подъемный вариант. Он представляет собой полотно, состоящее из нескольких секций. Специальный механизм задвигает ворота внутрь гаража при их открытии. При установке следует учесть, что гараж должен быть достаточно вместителен для такой конструкции.

Самостоятельное изготовление ворот для гаража не только выгодное, но и интересное дело для мужчины. Однако без специальных навыков следует быть максимально осторожным и внимательным к мелочам, чтобы полученная конструкция была надежной и не перекосилась через пару сезонов.

Некоторые секреты защиты гаражных ворот от взлома

Существуют различные способы взлома гаражных ворот и методы защиты от них.

При закрытии ворот эта часть будет углубляться в стену, цепляясь там за раму. Стену необходимо предварительно выдолбить.

1. Некоторые мастера для защиты своего гаража стараются усложнять работу взломщиков. Для этой цели они наваривают на петли дополнительные металлические прутья;
2. Иногда орудием вскрытия служит лом. Защитой от него может стать металлическая полоса, приваренная к одной из частей ворот;
3. Если на ваших воротах установлен навесной замок, то грабители могут прикрепить к его петлям трос и вырвать ворота, потянув трос грузовиком. Для этого же можно отпиливать низ ручек, если они нависают;
4. С обратной стороны ворот около петель можно приварить гайки с болтами;
5. Иногда кражи осуществляют не через двери, а через крышу. Поэтому крыша тоже нуждается в дополнительном укреплении. Необходимо цементировать крюки из металла, расположенные в перекрытиях;
6. Укрепите каркас гаража, используя уголки из металла. Наварите на них металлическую сетку;
7. С целью защиты гаража от подкопа перед дверью устанавливают отмостку из бетона.

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.

ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.
