Верстак в гараж своими руками: выбор между деревом и металлом
Эта статья поможет разобраться в устройстве рабочего стола, его размерах и основных параметрах. Руководствуясь пошаговой инструкцией, несложно самостоятельно изготовить верстак в гараж своими руками на основе предложенных чертежей. В тексте рассматриваются основные виды конструкций и распространенные материалы, используемые для их создания.
Верстак столярный: чертежи, размеры, как сделать своими руками (прочитать подробнее)
Верстак в гараже – это многофункциональный стол, который используется для столярных, монтажных, слесарных и электромеханических работ.
Это интересно: Штроборез по бетону — технические характеристики моделей
Большой стол верстак универсальный ДЛЯ ВСЕХ ВИДОВ ИНСТРУМЕНТА своими руками
Вы интересуетесь всеми областями технологий и часто будете заниматься электроникой, деревообработкой, механикой, 3D-печатью или фрезерованием, то этот столярный верстак для Вас!
Универсальный верстак предназначен как для столярных, так и для слесарных работ, позволяя перейти от одного вида работ к другому за считанные секунды, благодаря быстрой смене инструмента.
Из деревянного бруса собирается каркас стола:
Деревянные рейки смазываются столярным клеем и до его высыхания зажимаются в струбцины:
Склеенные рейки подвергаются шлифовке:
Столешница из склеенных и отшлифованных реек крепится к основанию:
Устанавливаются выдвижные ящики и станки:
Источник фото: http://www.instructables.com/id/The-Universal-Multipurpose-Workbench/
Читать полностью (ссылка)
Как сделать верстак в гараже своими руками из дерева
Процесс создания верстака из дерева делится на несколько основных этапов.
На первом этапе изготавливается каркас конструкции. Для этого из бруса вырезаются четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных поперечных распорок. Можно использовать брус сечением 70х70 мм, если размеры верстака не превышают 2 метров.
На втором этапе изготавливаются балки. Отрезается четыре вертикальные стойки: две с высотой 90 см, две — 150 см, которые должны быть на 60 см выше, так как на них после окончания сборки верстака будет устанавливаться фанерный экран.
Горизонтальные балки тоже должны быть разного размера. Две секции бруса по 150 см для перевязки опорных стоек каркаса в нижней части верстака, а для крепления столешницы – отрезки по 200 см. Из остатков материала нарезаются поперечные распорки 60 см длиной.
Необходимые инструменты и материалы
Некоторые материалы, которые нужны для верстака, могут найтись в гараже, недостающие части всегда можно докупить на строительном рынке или магазине. Материалы:
- уголки стальные 50х50х4 и 40х40х2;
- труба профильная 60х40х2;
- полоса стальная 40х4 мм;
- стальные листы 2200х750х2 мм;
- доски толщиной 50 мм;
- 15-мм фанера и направляющие для ящиков.
Чтобы добавить эстетики, нужно подготовить краску. Преобразователь ржавчины делает металл защищенным от влаги.
Инструменты, которые необходимы для изготовления:
- сварочный аппарат с электродами;
- уровень и рулетка;
- шуруповёрт;
- дрель;
- болгарка;
- электрический лобзик.
Пошаговая инструкция
Деревянный верстак сделать проще, чем металлический. Пошаговая инструкция:
- Нарезаются доски для изготовления нижней рамы, которая будет использоваться под инструменты.
- Соединяется пиломатериал между собой саморезами или металлическими уголками.
- Собирается верхняя рама также, как и рама для инструментов.
- Опорные ноги вырезаются из бруса и фиксируются к каркасу болтовым соединением.
- Для жесткости каркаса в нижней части стола делается полка. В качестве материала можно использовать ДСП или фанеру.
- После сборки каркаса изготавливается столешница из досок 50мм, их нарезают и закрепляют к каркасу.
- Для абсолютной готовности шлифуются все неровности и обрабатывается дерево антисептиком или олифой.
- Финишная отделка состоит в обработке грунтовкой по дереву. После полного высыхания грунтовочного состава, поверхность конструкции покрывают масляной краской в два слоя.
Размеры
Верстак в гараж можно собрать любого размера. Длина определяется работами, которые будут производиться на столе. Обычно длину выбирают около 2 м. Устанавливается стол, как правило, вдоль стены с возможностью достать инструменты, расположенные на полке и тумбочке. Ширину рекомендуется делать не более 60 см. Параметр высоты зависит от роста владельца, стандартное значение — 0,8-1 м.
Подготовительные работы
Прежде чем приступить к изготовлению своего верстака для гаража необходимо определиться с тем, какие размеры будет иметь будущая конструкция.
При оборудовании гаража своими руками важно правильно выбрать место. Лучшим вариантом считается часть гаража с хорошим освещением и электрическими розетками
Важно учитывать учитывать направление освещения.
Длина столешницы должна быть адаптирована для размещения инструментов и крупных деталей. Ширина не должна быть больше 50 – 60 см, для комфортного использования всех частей стола. Необходима возможность крепления дощечки таким образом, чтобы она выступала за край верстака на 200 – 300 мм., если одна сторона будет оборудована для работы с электрическим инструментом.
Рама и ножки
Нарезаются доски для изготовления нижней рамы, которая будет использоваться под инструменты, соединяют материал с помощью саморезов или металлических уголков. Аналогичным образом собирают верхнюю раму.
Из бруса нарезают опорные ножки и фиксируют их к каркасу болтовым соединением. Для этого в раме предварительно сверлят отверстия. Количество ножек от 6 до 8.
Стол в гараж своими руками из дерева
Перед тем как собрать стол для гаража своими руками из дерева нужно изготовить все необходимые для него детали. Краевая часть материала обрезается с помощью электрического лобзика. В качестве материала можно использовать брус из сосны или дуба. Эти породы древесины обладают высокой прочностью. Брус длиной 15 м – оптимальный вариант для большинства столов, сечение подбирается учитывая предполагаемые нагрузки. Для сборки столешницы можно взять обрезную доску толщиной примерно 2-3 см. Доски для столешницы должны иметь гладкую поверхность.
Как сделать слесарный верстак с тисками. Мастер-класс

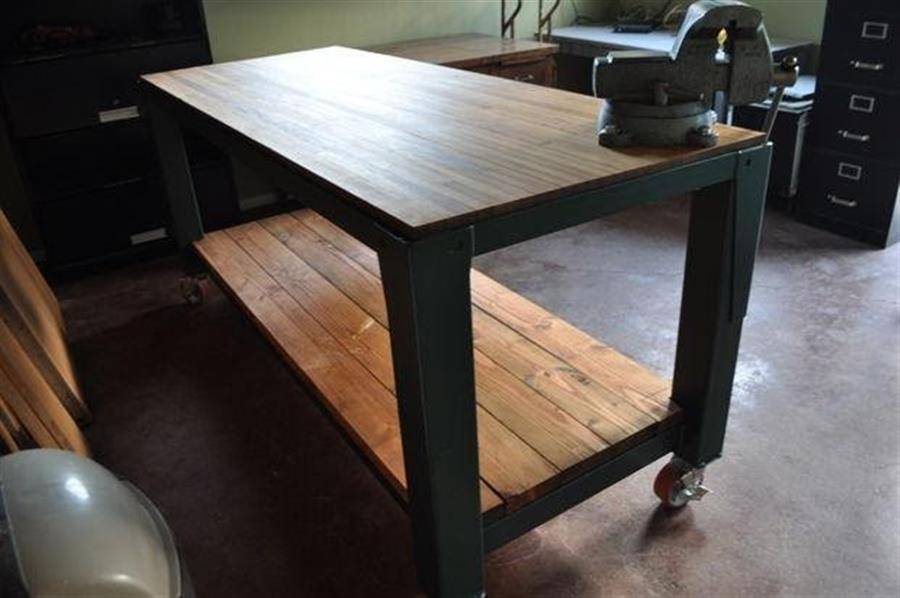

Самодельный верстак получился удобным и надежным. Попробуйте сделать самостоятельно именно эту модель.
За счет колес, при необходимости, его можно легко перемещать:

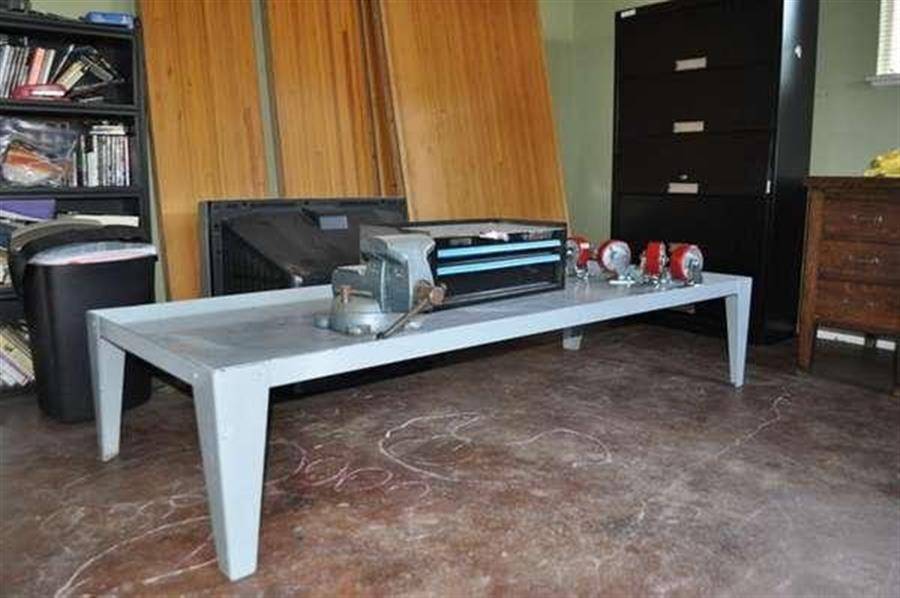

Основой верстака послужили: старый стол, колеса и металлический ящик:

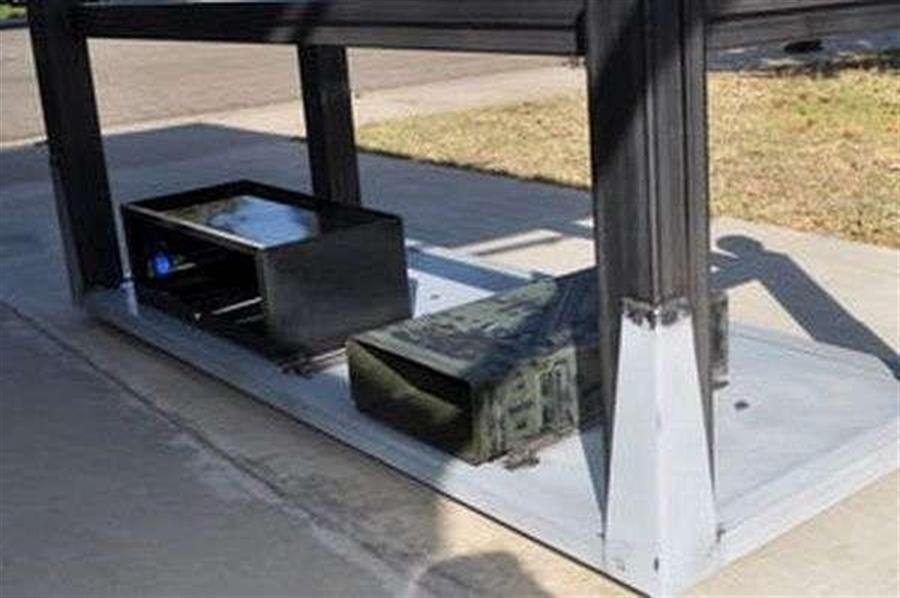

Ножки стола удлиняются и усиливаются:

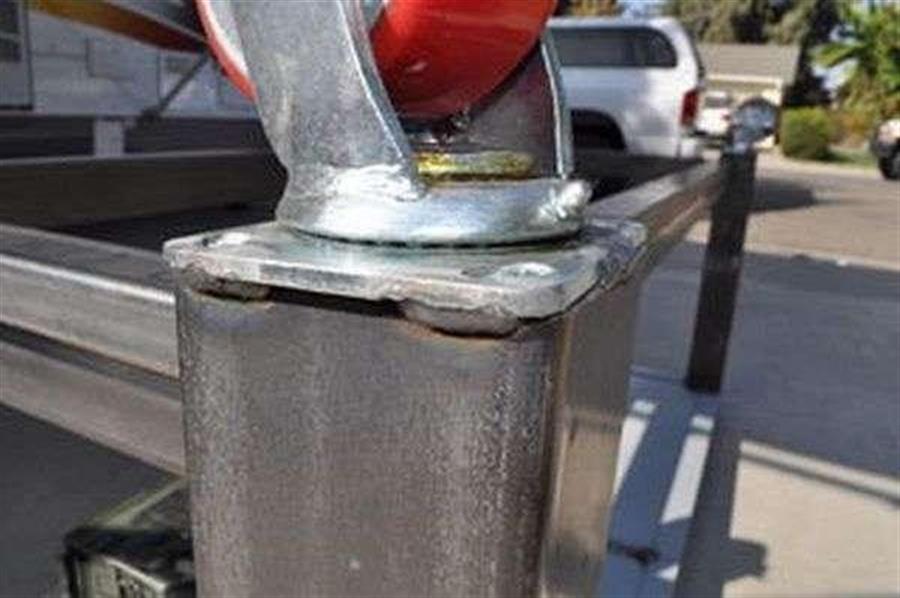

К ножкам приваривается рама, и крепятся колеса:
К обратной стороне столешницы крепятся ящики для инструмента:

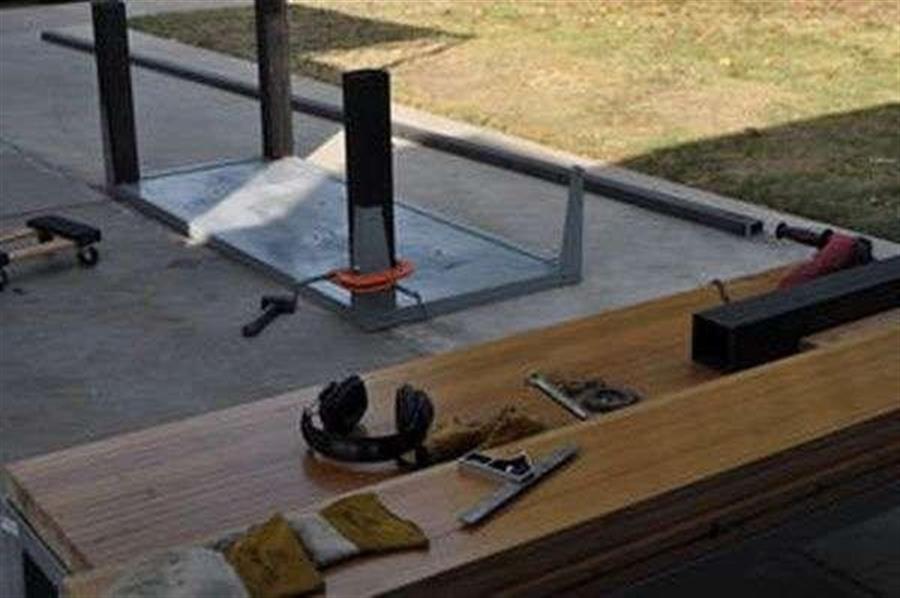

Металлический каркас красится, а из досок формируется столешница:
Читать полностью (ссылка) Другие материалы в этой категории: « Как сделать слесарный верстак с тисками. Мастер-класс Верстак слесарный двухтумбовый из профильной трубы (пошаговые фото) » Наверх
Верстак в гараж из дерева своими руками
Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.
Строим деревянный верстак для сборочных работ
Чтобы построить верстак, нам потребуется:
- Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
- Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
- Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
- Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.
Здесь вы можете узнать секреты изготовления ворот для гаража своими руками
Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.
В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.
На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.
Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.
Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.
Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.
Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.
Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».
На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.
Верстак для гаража: его предназначение и виды
Первоначально верстак использовался исключительно при обработке дерева, и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический.
Простейшая конструкция верстака выглядит так:
- несущая рама на ножках;
- толстая столешница, с мощной поверхностью;
- дополнительная полка под столешницей для хранения инструментов и приспособлений;
- полки или выдвижные ящики, увеличивающие площади хранения.
Интересно: Сейчас популярна компьютерная игра Minecraft, которая для стимуляции творчества предлагает игрокам создать виртуально верстак из древесины от А до Я, в любой модификации.
Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака. А ручная обработка нового материала — металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению сегодня различают верстаки:
- плотницкий;
- столярный;
- слесарный;
- универсальный.
Стол в гараж своими руками — фото варианты:
Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.
В таком случае различают верстаки:
- одноместные;
- двухместные;
- многоместные.
Дополнение возможностей специализированного рабочего места породило такие его разновидности:
- складной;
- передвижной (на колёсиках);
- верстак откидной пристенный;
- верстак-шкаф (с секциями для хранения инструмента).
По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:
- деревянные (из прочных пород дерева);
- металлические (сварные конструкции);
- комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).
Важно: Металлические части верстака нуждаются в антикоррозийном покрытии, а деревянные — в антисептической пропитке. Как выглядит самодельный верстак для гаража смотрите видео:. Как выглядит самодельный верстак для гаража смотрите видео:
Как выглядит самодельный верстак для гаража смотрите видео:
Монтаж дополнительных элементов
Гаражный верстак из дерева своими руками можно сделать и в домашних условиях из подручных материалов. Но всё же некоторые дополнительные элементы необходимо будет приобретать. Для того чтобы сделать из столярной столешницы слесарную, можно воспользоваться нехитрым методом, а именно установить сверху по дереву стальной лист. Скрепить лист и общую конструкцию можно с помощью сварки, но нужно помнить о том, что внутри есть дерево, которое в процессе сваривания металлических частей может воспламениться.
По этой причине можно сделать крепления листа к дереву с помощью скрытых саморезов. Если он металлический, то необходимо обработать специальными противокоррозионными веществами. Подобное средство выглядит как обычный лак, имеет восстанавливающие свойства и хорошо защищает металл от образования ржавчины. Лист после этого можно покрасить той же краской, что и каркас.
Дополнительно также можно вмонтировать в самодельный верстак для гаража ящики. Сбоку нужно установить щиты из фанеры, а потом их обработать антисептиками от воздействия окружающей среды. Обязательно нужно установить силовые щиты для различных инструментов. На таких щитах по периметру проделываются отверстия или вкручиваются саморезы. На них будут устанавливаться все необходимые инструменты.
В качестве дополнительного элемента можно установить на верстак тиски. Размещать их просто на столешнице не рекомендуется, особенно если они весят более чем 20 кг. Для надёжности рекомендуется установить металлическую прокладку толщиной в 1 мм, на неё уже монтируются тиски. На этой прокладке просверливаются отверстия под анкерные болты на том же месте, что и на столешнице. Потом все три элемента скрепляются вместе.
Основные виды
Несущая конструкция верстака должна выдерживать большие весовые нагрузки
Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.
Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:
- Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
- Деревянный брус.
Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.
Для столешницы можно использовать:
- Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
- Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
- Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.
Кроме того, существуют различные варианты формы верстака:
- Прямой;
- Угловой;
- С дополнительными элементами — стеллажами, верхним ярусом и т.д.
Угловой верстак
Существует различия и по типу функционала:
Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.
Столярный верстак
Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.
Слесарный верстак
Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.
Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),
Стол в гараж из дерева своими руками
Этот простой стол для гаража является идеальной мобильной многофункциональной конструкцией для проведения ремонтных работ, хранения инструментов и выполнения различных проектов. Особенно удобна полусредняя полка, чтобы держать под рукой электроинструменты. Высота идеально подходит в качестве выхода для настольной пилы.
Этот рабочий стол размером 187 см в длину, 95 см в ширину и 86 см в высоту. К ножкам прикреплены 12 см фиксирующие ролики, которые могут выдерживать по 100 кг каждый.
Как сделать рабочий стол в гараж
- Сделайте верхнюю и нижнюю рамки. Если используете Kreg Jig, убедитесь, что толщина доски установлена на 38 мм. Сделайте два карманных отверстия на концах поперечных опор рам и прикрепите их к боковым опорам. Нанесите клей для дерева на все швы.
- Просверлите три карманных отверстия во всех ножках из досок 2 х 4. Просверлите одно карманное отверстие на конце и одно смещенное от середины примерно на 5 см. Соедините доски 2 x 4 с досками 2 x 6.
- Прикрепите ноги к внешнему углу нижней рамы и к внутреннему углу верхней рамы. Просверлите отверстия. Чтобы прикрепить ножки к раме, положить стол на бок.
- Обрисуйте ролики для удобного размещения шурупов перед установкой четырех досок 2 x 6 нижних частей.
- Просверлите отверстия, чтобы прикрепить четыре доски 2 x 6 к нижней части ножек. Прикрутите ролики, используя шурупы и стопорные шайбы, установите тормоза.
- Вставьте нижнюю доску MDF и прикрепите гвоздями по периметру.
- Для обеспечения максимальной функциональности полусредняя полка удобна для хранения небольших инструментов, но при этом позволяет хранить более крупные предметы на нижней полке.
- Для средней рамы просверлите два карманных отверстия на концах досок 2 x 4 длиной 58 см и концах середины доски длиной 64 см. Прикрепите шурупами через карманные отверстия и клеем для дерева.
- Когда рама будет готова, прикрепите вертикальных опоры 28 см.
- Прикрутите скобки полки к внутренней стороне ножек на расстоянии 32 см от верха, используя клей и гвозди.
- Чтобы прикрепить среднюю раму, установите на скобы полки и закрепите вертикальные опоры на середине поперечной опоры верхней рамы. Просверлите направляющие отверстия в вертикальных опорах и прикрепите их к средней опоре верхней рамы с помощью 6 см шурупов.
- Для средних полок отмерьте и нарежьте МДФ и прикрепите гвоздями.
- Установите верхнюю доску MDF на верхнюю раму.
- Заполните щели деревянным наполнителем и немного отшлифуйте. Для дополнительной защиты нанесите четыре слоя финишного покрытия на основе полиуретана.
Источник фото: dreamdesigndiy.com/diy-garage-workbench/
Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования
- Особенности конструкции
- Этап проектирования
- Рекомендации по изготовлению
Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла
Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:
- Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
- Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
- Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
- Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
- Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
- Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
- Тумбочки не должны занимать все свободное пространство под столом.
- Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
- Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.
Этап проектирования
Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.
Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.
Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.
Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм
Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться
Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.
Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.
Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.
Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.
Для столешницы потребуются следующие материалы:
- Уголок металлический 20х20 мм.
- Доска толщиной 50 мм.
- Стальной лист толщиной в 2 мм.
Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.
После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.
Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.
