Устройство дверных замков: схемы и особенности конструкций

Как снять и разобрать замок входной или межкомнатной двери с пружиной

Качественно сделанные и правильно установленные входные металлические двери могут исправно служить своим хозяевам годами. Но, несмотря на надёжность конструкции, самое уязвимое место любого дверного блока – замочный механизм. Особенно интенсивно эксплуатируются замки с защёлками и ручками, так как зачастую они используются в качестве основных.

Многие домовладельцы сталкиваются с различными проблемами в работе запирающих устройств. Наиболее часто встречаются такие дефекты, как:

  • заклинивание защёлки;
  • заклинивание механизма;
  • «заедание» ключа при открывании и закрывании двери.

Устав от подобных проблем, хозяева решают снять замок с металлической двери, чтобы проверить наличие признаков неисправностей. Однако если механизм установлен без перекоса, а размеры отверстий в корпусе соответствуют размерам ригелей и защёлки, то внешний осмотр результата не даст.

Желательно увидеть врезной замок в разобранном виде, чтобы попытаться починить его. Особые навыки для этого не требуются и такую работу можно выполнить самостоятельно. Хотя, конечно, представление о конструкции механизма и о том, как снять и разобрать дверной замок с ручкой у домашнего мастера должно быть.

Врезной дверной замок

Не вдаваясь в особенности конструкции замочных устройств конкретных производителей, можно сказать, что разобранный механизм будет выглядеть так:

  • корпус;
  • запирающий механизм сувальдного или цилиндрового типа;
  • круглые или нажимные ручки;
  • подпружиненная фалевая защёлка;
  • запорные ригели.

Разборка не заканчивается демонтажем корпуса. Иногда имеет смысл разобрать и секретный механизм. Чаще это делают при ремонте устройств сувальдного типа, тогда как решение разобрать личинку дверного цилиндрового замка зачастую бывает нецелесообразным. Проще поменять эту часть механизма целиком.

Снятие замка – первый этап дефектовки запирающего устройства. Для этого предварительно необходимо снять ручку с входной двери. Многих интересует вопрос, как разобрать конструкцию с круглыми ручками. Решается он так же, как и в случае с нажимной ручкой:

  1. отсоедините ручку или шар-накладку от механизма,
  2. выкрутите крепёжные детали,
  3. извлеките вторую часть ручки,
  4. выкрутите винты крепления лицевой планки.

Теперь можно снять замок с входной двери, разобрать защелку, а при необходимости в дальнейшем снять личинку.

Как разобрать дверной замок

Стремление производителей к унификации приводит к тому, что разобрать простой врезной замок «Cisa», «Fuaro» или «Apecs» под силу даже неспециалисту. Стоит отметить, что иностранные и отечественные модели экономичного сегмента мало отличаются друг от друга. А именно они наиболее популярны для установки на металлические двери в квартиру.

Рассмотрим процесс демонтажа на примере того, как разобрать российский замок «Эльбор» сувальдного типа

Примем во внимание, что ручки и лицевая планка сняты заранее

  1. Открутите винты крепления крышки – некоторые из них могут быть скрыты под фирменными наклейками.
  2. Аккуратно снимите крышку, чтобы не потерять внутренние пружины.
  3. Выньте пластины секретного механизма и держите их так, как они смонтированы изготовителем.
  4. Извлеките запорные ригели, монтажные втулки и защёлку с пружиной.

Когда изделие разобрано, осмотрите детали на наличие повреждений, очистите их от грязи и соберите в обратной последовательности. Заметим, что разобрать цилиндровый замок даже легче ввиду того, что в нём отсутствует сложный сувальдный механизм.

Источник : https://all-doors.ru/polezno-znat/kak-snyat-i-razobrat-zamok-vhodnoj-dveri/

Какие замки применяют в межкомнатных дверях?

Большинство обывателей почему-то полагают, что в межкомнатные двери кроме простейших механических замков ничего не устанавливают. А ведь действительно, зачем монтировать в подобную дверь надежный замок, ведь его никто не будет взламывать различными способами, его задача, как у простой защелки обозначить, что дверь закрыта и не стоит пытаться войти в помещение.

На самом деле в межкомнатные двери устанавливают замки самых разных типов и дело здесь не во взломостойкости, а в особенностях и удобстве эксплуатации. Конечно, на изящную межкомнатную дверь громоздкие накладные замки не установишь, но ведь компактные врезные варианты запирающих устройств еще никто не отменял. Итак, какие типы замков пригодны для установки в межкомнатные двери?

  • Непререкаемое первенство за механическими замками. Их устанавливают на межкомнатные двери чаще всего, поскольку они самые дешевые и срок их эксплуатации достаточно велик. Если хозяин не предъявляет каких-то специальных требований к управлению дверным полотном, то механическое запирающее устройство это наиболее разумный выбор.
  • Электромеханические замки в последнее время используются на межкомнатных дверях все чаще. Их достоинства в легкости управления, в том числе в возможности дистанционного открывания и закрывания. Служат они как ни странно дольше, чем механические замки, хотя цена на такие запирающие устройства совсем не низкая.
  • Электромагнитные замки на межкомнатные двери в последнее время нередко устанавливаются в коммунальных квартирах. Потребители считают удобным с помощью такого замка ограничить доступ к помещениям общего пользования, например, к кухне. При этом электромагнитное запирающее устройство на межкомнатные двери выглядит компактно и эстетично, эксплуатируется долго даже в условиях значительной проходимости.

Кроме указанных типов запирающих устройств, на межкомнатные двери устанавливают замки на постоянных магнитах. Это, надо сказать, довольно экзотичные и редко встречающиеся устройства. Специалисты не рекомендуют их использовать из-за неприятного недостатка, который выражается в остаточном намагничивании, из-за которого механизм работает нестабильно.

Очень часто механизм открывания или ручки таких замков ломаются во время отмыкания магнита от ответной части. Ввиду сложности конструкции, дороговизны и маленького срока эксплуатации мы также не рекомендуем вам устанавливать такой замок и дальше о нем речь идти не будет.

Строение механизма замка

Если посмотреть на различные фото дверных конструкций, то можно увидеть, что запоры устанавливаются не только на входные двери, но и межкомнатные конструкции иногда тоже запирают.

Любое приспособление для запирания состоит из фиксирующего механизма, металлического специального короба для запора, задвижки и предмета- ключа для перемещения ригеля.

В зависимости от устройства приспособления для запирания определяются его функциональные возможности. По способу крепления к дверной конструкции блокирующие механизмы могут быть:

  • накладными, закрепленными на внутреннюю сторону двери;
  • врезными, установленными во внутрь дверной плиты.

Самое распространенное устройство замка двери — врезной запор, организация которого строится из:

  1. Корпуса;
  2. Лицевой планочной детали;
  3. Приводного рычага;
  4. Засова со специальной защелкой;
  5. Засова с основным действием.

Независимо от крепления к дверям конструкция современных запирающих приспособлений включает две составляющих: секрет и исполнительное устройство.

С помощью системы секрета опознается ключ к замку, а исполнительный компонент осуществляет запирание.

Функциональное назначение основных деталей

Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.

Стойка хвостовика засова – это основной элемент дверных замочных систем. Он отвечает за защиту от манипуляционных и силовых способов взлома входной двери.

Зазор между стойкой хвостовика и кодовым пазом устройства является достаточно важным показателем. От его значения напрямую зависит функция защиты. Исследованным и установленным идеальным размером является 0,3-0,7 мм. Уменьшение значения приводит к износу, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.

Количество сувальд определяет степень надежности и требуемое время на взлом. Чем больше сувальд – тем больше времени понадобится для вскрытия дверного замка, к увеличению сложности это не относится. Наиболее применимое и эффективное количество сувальд в устройстве равняется шести.

Устройство механизма входной двери невозможно без таких не менее важных элементов, как:

  • Конструкция пружин обеспечивают правильную работу, иначе сувальда не сможет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает функционировать.
  • Засов состоит из трех ригелей. Они должны быть прикреплены к планке, которая крепится к хвостовику. В дешевых системах, ригели крепят непосредственно к хвостовику, что в будущем может привести к разбалтыванию или обрыву ригелей от замка входной двери.
  • Бронепластины закрывают самые уязвимые места в механизме, препятствующие проникновению снаружи.
  • Проставочные шайбы создают допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять сразу несколько сувальд, и работа механизма будет происходить без перебоев.
  • Лицевая рамка крепит механизм внутри двери и не оставляет возможности силовому взлому. Она является незаменимым элементом дизайна замка.
  • Корпус и крышка изделия покрыты антикоррозийным средством. Прочно и жестко сопрягаются друг с другом посредством большого количества винтов.

Советы по эксплуатации

Замочный блок требует аккуратного обращения. Его следует беречь:

  1. От засорения и загрязнения (особенно во время ремонтных работ).
  2. От попадания агрессивных химических средств.

Излюбленная детская забава – просовывать сторонние предметы и самые разные ключи в скважины с попыткой их провернуть. Это – прямой риск поломки. Обязательно проведите дома профилактическую беседу!

При появлении непонятных «симптомов» в работе блока сразу выявляйте неисправность или вызывайте мастера.

Относитесь к замку бережно, ведь он ответственен не только за ваше имущество, но, порой, и за жизни домочадцев!

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

  • верхние и нижние штифты;
  • спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.

Секретность бессувальдным запорным устройствам дает конфигурация формы щели для ключа. Кроме того, на основании замка напротив ключевой щели расположены заградительные пластины или кольцевые выступы. Они выполнены в виде концентрических кругов, для обхода которых на бороздках ключей вдоль и поперек делают специальные прорези.

Кодовый замок

Кодовый замок может быть электронным или механическим. Для электронного обязательным условием работы является подключение к электрической сети или автономному источнику питания. Механический же прост в установке и использовании. К тому же его легко перепрограммировать при необходимости.

Схема кодового замка представляет собой ригель, который приводится в действие при нажатии требуемой комбинации цифр в случае механического принципа действия устройства. Для электронных замков нужно ввести секретную комбинацию или воспользоваться магнитным ключом.

Электронные устройства более надежны, чем механические, и широко применяются на входных дверях в офисы, здания и жилые многоквартирные дома.

Типы современных замков и их устройство

Типы замков определяются исходя из устройства запирающего механизма, при этом различают:

  • цилиндровые замки;
  • сувальдные замки;
  • реечные замки.

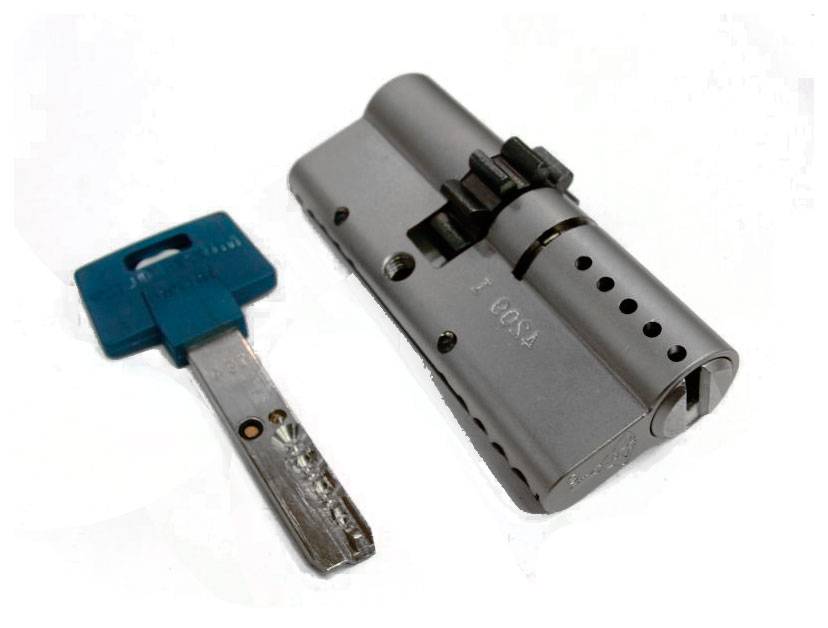

Цилиндровые замки

Название цилиндровые замки получили, опираясь на вид рабочего механизма, имеющего форму цилиндра. Схема дверного замка цилиндрового типа представлена на рисунке ниже.

Внутреннее устройство замка цилиндрового типа

Цилиндровый механизм состоит из ряда элементов:

  • корпуса, изготовленного из высокопрочной стали;
  • отверстия для ключа;
  • сердечника, в котором расположены штифты;
  • стопорного и кодовых штифтов.

Цилиндровые запирающие механизмы в зависимости от расположения штифтов внутри цилиндра могут быть:

  • однорядными — штифты в запирающем цилиндре расположены в один ряд;
  • двухсторонними — запирающие штифты расположены в два ряда. Ключ к такому замку имеет двусторонние насечки;
  • устройствами с поворачивающимися штифтами. В отличие от предыдущих видов штифты могут не только опускаться и подниматься, но и вращаться вокруг своей оси;
  • крестообразными — замочная скважина и ключ от замка напоминают форму креста. Внутри цилиндра штифты расположены в три или четыре ряда;
  • устройствами с коническими ключами. Штифты в запирающем цилиндре расположены в нескольких плоскостях, что придает устройству повышенную степень секретности.

Подробнее об устройстве и выборе цилиндрового замка можно посмотреть на видео.

Цилиндровые замки считаются достаточно надежными. Основным преимуществом данного типа запирающих устройств является возможность смены цилиндра при выходе его из строя или утрате ключей. При этом менять весь замок нет необходимости.

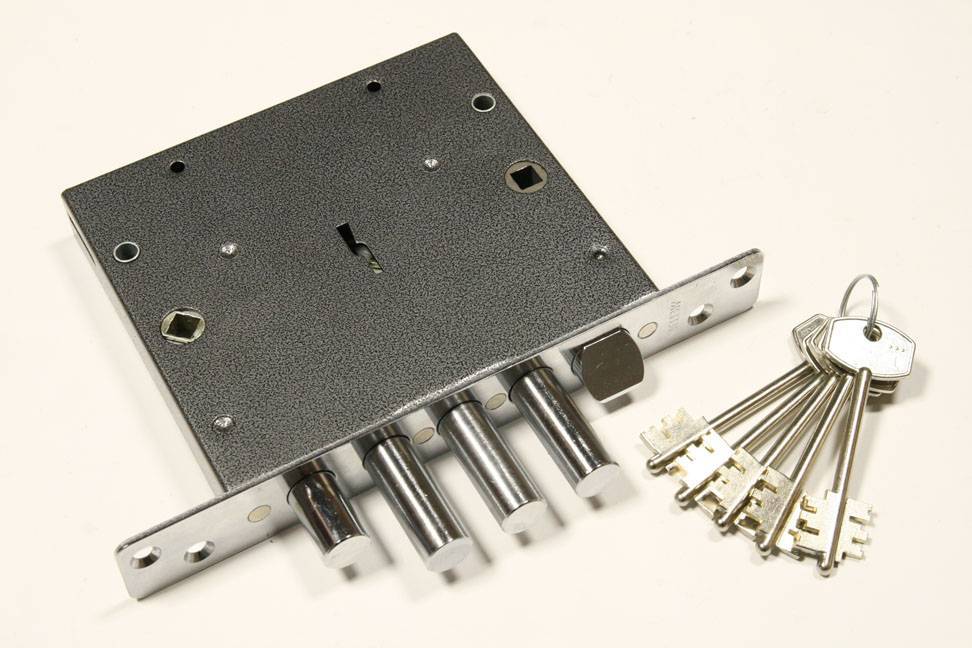

Сувальдные замки

Работа сувальдного замка основывается на выставлении пластин, носящих название сувальды в определенном порядке. Устройство дверного замка сувальдного типа включает в себя:

  • ригельные засовы, которые приводятся в действии при выставлении сувальд в определенном порядке;
  • пластину, к которой крепятся сувальды;
  • отверстие для ключа;
  • сами пластины.

Устройство замка сувальдного типа

Чем большее количество сувальд имеет замок, тем выше степень его надежности.

В настоящее время выпускаются два вида сувальдных замков:

  • с односторонними ключами. Являются наименее надежными, поэтому постепенно перестают выпускаться;
  • с двусторонними ключами. Ключ, взаимодействуя с запирающими пластинами, становится активным то с правой, то с левой стороны, что значительно увеличивает секретность устройства.

Надежный сувальдный замок должен иметь:

  • не менее 6 запирающих пластин. Шесть сувальд можно расположить приблизительно в 100 000 различных комбинаций, а восемь имеют приблизительно 250 000 вариаций;
  • дополнительные накладки, защищающие рабочий механизм от высверливания;
  • усиленные ригели, не поддающиеся распиливанию;
  • ложные пазы, направляющие взломщика на неверное определение задуманной конструкции;
  • сменный блок сувальд на случай утраты ключей или дополнительную опцию перекодирования. Произвести перекодировку можно без участия специалистов. Для этого в комплекте замка должен быть специальный ключ, изготовленный в виде буквы Г и запасной комплект ключей.

Реечные замки

Реечные замки не обладают повышенной степенью секретности. Они применяются для гаражных ворот, калиток, подсобных помещений.

Схема замков дверей реечного типа включает в себя:

  1. пружины, приводящие в действие запирающий ригель;
  2. ригеля. Устройство представляет собой металлический брусок прямоугольной формы с обеих сторон, на котором сделаны пазы;
  3. отверстия, в которое вставляется ключ;
  4. внешний засов.

Внутреннее устройство запирающего механизма реечного типа

Ригельный замок открывается при совпадении пазов на ключе и фиксирующем ригеле. Если совпадение происходит, то при нажатии ригель как бы вытаскивается ключом. В противном случае запирающий механизм невозможно сдвинуть со своего места.

В зависимости от вида замка он может иметь один, два или три ригеля. Преимущественно используются механизмы с двумя запирающими брусками.

Самыми большими недостатками ригельных замков являются низкая устойчивость к взлому и высокая стоимость изготовления дубликатов ключей.

Таким образом, при выборе замка следует руководствоваться определением внутреннего устройства запирающего механизма, которое влияет на степень секретности. Для наибольшей защиты специалисты рекомендуют использовать несколько замком и обязательно разного типа. Оптимальным сочетанием является установка сувальдного и цилиндрового замка, причем один из них может быть врезным, а другой — накладным.

Последовательность установки замков в металлические двери

Прибор для врезки замка на входную дверь

Чтобы установить или заменить дверной замок, потребуется выполнить несколько последовательных шагов:

  • произвести замеры;
  • приобрести запорное устройство;
  • приготовить инструменты;
  • провести установку.

К выполнению каждого этапа следует подходить ответственно, так обработка металла занимает много времени, а ошибки оставляют заметные следы.

Замеры

Если замок необходимо заменить, лучше и проще подобрать изделие с подходящими габаритами.

Измеряют:

  • толщину и высоту старого запорного механизма:
  • расстояние между отверстиями для болтов крепления;
  • размеры ответной планки и способ её монтажа.

Замена старого (накладного и врезного) замка на новый с совпадающими размерами заключается в отворачивании винтов крепления и установке нового устройства.

В случае монтажа нового устройства проводят те же замеры и приобретают подходящее устройство.

Необходимый инструмент

Чтобы правильно вставить замок в железную дверь, понадобятся:

  • дрель или шуруповёрт с набором свёрл по металлу;
  • болгарка;
  • линейка карандаш;
  • винты или саморезы с винтовой резьбой;
  • кернер;
  • отвёртки;
  • напильник;
  • метчик для изготовления резьбы.

Алгоритм монтажа накладного замка

Для надежности устанавливают 2 замка на входную дверь

Если в двери будут установлены два типа замков, накладные модели необходимо устанавливать выше врезных — так удобнее пользоваться защёлкой.

Алгоритм выглядит следующим образом:

  1. Прикладывают замок к полотну двери, размечают места отверстий под крепёж и скважину под механизм секретности.
  2. Высверливают отверстие для монтажа наружной части цилиндра или ключа.
  3. Просверливают в намеченных местах отверстия и нарезают резьбу под винты крепления. Использовать саморезы нельзя, так как они быстро разбивают отверстия, снижается надёжность крепления всей конструкции.
  4. Монтируют корпус замка и цилиндр секретного механизма.
  5. Отмечают места крепления ответной планки на косяке. Удобно смазать ригели краской или мелом и закрыть замок — в местах отверстий останутся отметки.
  6. Крепят ответную планку.
  7. Проверяют работоспособность конструкции. При необходимости расширяют отверстие в косяке для точного вхождения засовов. Добиваются отсутствия соприкосновения ригелей и ответной планки при закрывании.
  8. Проверяют работу механизмов.
  9. Монтируют декоративные накладки снаружи двери и с торца.

По аналогичной схеме устанавливают накладные замки на деревянные полотна, за исключением того, что в качестве крепления используют не винты, а саморезы.

Порядок врезки

Накладной замок устанавливается выше врезного

Установка в дверь врезного замка занимает больше времени, от мастера потребуются навыки работы с металлом.

Последовательность работы:

  1. Отмечают место установки механизма на высоте метр–полтора от пола.
  2. В торце створки отмечают место паза.
  3. По углам разметки сверлят отверстия.
  4. Болгаркой вырезают паз в торце двери, ориентируясь на угловые отверстия.
  5. Напильником подгоняют паз под точный размер корпуса.
  6. Намечают место под цилиндр замка или замочную скважину для сувальдных замков.
  7. Высверливают отверстия в полотне. Используют свёрла подходящих размеров или конические типы инструмента. Напильником подгоняют необходимый размер.
  8. Отмечают отверстия под винты крепления.
  9. Сверлят отверстия и нарезают резьбу под винты.
  10. Отмечают места установки и крепления ответной планки, монтируют элемент.
  11. Проверяют работу механизма, при необходимости напильником подгоняют отверстия под ригели в косяке.
  12. Осуществляют монтаж декоративных элементов.

Как устроен механизм замка?

Всякое приспособление, созданное для запирания, обязательно должно состоять из:

  • запирающего механизма;
  • стального короба;
  • задвижки;
  • ключа.

Схема дверного замка с защитной панелью.

В замочных механизмах наиболее распространенным считается врезной запор. Он должен иметь:

  • корпус;
  • лицевые планки;
  • засов, оборудованный специальной защелкой;
  • засов главного действия;
  • рычаг приводной.

Любой замок оборудован системой секрета, которая опознает ключ. Дверь запирается при помощи исполнительного механизма.

Секреты делятся на несколько механических видов:

  1. Цилиндрический. Его основной деталью является специальный цилиндр. В нем расположены штифты, которые не позволяют взломать устройство. Данный замок стал называться английским. Он считается самым популярным и наиболее востребованным.
  2. Сувальдный. Ключ данного замка имеет специальные зубчики. Они предназначены для выявления сувальд и определения их числа.
  3. Кодовый. В этом случае вводится секретный набор цифр, срабатывает система защиты. Замок открывается.
  4. Электронный. Работает на приводе, установка которого выполнена в самом запирающем устройстве.

Исполнительные устройства точно так же подразделяются на несколько типов:

  1. Электромеханические. Имеют засов, работающий от электрического двигателя.
  2. Электромагнитные. В данном случае запорным механизмом выступает магнит.
  3. Механические. Стальной стержень входит в особое отверстие и закрывает замок.

Устройство дверного замка: из чего он состоит?

Запирающие замки появились вместе со строительством жилищ и возникновением имущественного расслоения в обществе. Как только возникла частная собственность, появилась необходимость в ее защите. Конечно, есть еще небольшие поселения людей, где о запирании дверей речь не идет, но это скорее исключение. На протяжении большого периода блокирующие дверную коробку механизмы видоизменялись, производители старались сделать запор надежнее, увеличивая его блокировочные свойства. Но не менялась функция замочного аппарата – запирание дверей и защита имущества.

Внутреннее устройство замка

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

  • верхние и нижние штифты;
  • спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.

https://youtube.com/watch?v=u%2520

Схема кодового замка представляет собой ригель, который приводится в действие при нажатии требуемой комбинации цифр в случае механического принципа действия устройства. Для электронных замков нужно ввести секретную комбинацию или воспользоваться магнитным ключом.

Электронные устройства более надежны, чем механические, и широко применяются на входных дверях в офисы, здания и жилые многоквартирные дома.

Функциональное назначение основных деталей

Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.

Стойка хвостовика засова – это основной элемент дверных замочных систем. Он отвечает за защиту от манипуляционных и силовых способов взлома входной двери.

Зазор между стойкой хвостовика и кодовым пазом устройства является достаточно важным показателем. От его значения напрямую зависит функция защиты. Исследованным и установленным идеальным размером является 0,3-0,7 мм. Уменьшение значения приводит к износу, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.

Количество сувальд определяет степень надежности и требуемое время на взлом. Чем больше сувальд – тем больше времени понадобится для вскрытия дверного замка, к увеличению сложности это не относится. Наиболее применимое и эффективное количество сувальд в устройстве равняется шести.

Устройство механизма входной двери невозможно без таких не менее важных элементов, как:

  • Конструкция пружин обеспечивают правильную работу, иначе сувальда не сможет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает функционировать.
  • Засов состоит из трех ригелей. Они должны быть прикреплены к планке, которая крепится к хвостовику. В дешевых системах, ригели крепят непосредственно к хвостовику, что в будущем может привести к разбалтыванию или обрыву ригелей от замка входной двери.
  • Бронепластины закрывают самые уязвимые места в механизме, препятствующие проникновению снаружи.
  • Проставочные шайбы создают допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять сразу несколько сувальд, и работа механизма будет происходить без перебоев.
  • Лицевая рамка крепит механизм внутри двери и не оставляет возможности силовому взлому. Она является незаменимым элементом дизайна замка.
  • Корпус и крышка изделия покрыты антикоррозийным средством. Прочно и жестко сопрягаются друг с другом посредством большого количества винтов.

https://youtube.com/watch?v=_m-nmD1Sjfs

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
