Установка секционных ворот в гараже своими руками: подготовка проема, монтаж и регулировка

Заказ ворот

Секционные ворота на строительном рынке представлены различными видами и моделями, которые отличаются конструктивными особенностями, встроенными механизмами управления, стоимостью.

Существует несколько типов конструкций:

Подъемно-секционные — изделие, состоящее из стальных щитов, соединенных между собой спецпетлями. Благодаря простому подъемному механизму, смонтированному на стенах и потолке, створка легко поднимается вверх по металлическим направляющим. За открытие ворот в данном случае отвечает система подшипников и роликов на прорезиненной основе. В открытом положении цельная створка находится по горизонтали под потолком.

Преимуществами такого типа ворот считаются:

возможность экономии полезного пространства;
долговечность в эксплуатации изделия;
отменные звуко- и теплоизоляционные качества;
универсальность в использовании;
хорошая стойкость к механическим повреждениям и деформациям.

Знаете ли вы? Первые ворота подъемно-секционного типа появились в начале прошлого века, в 1921 году. Их автором стал американский инженер Джонсон С. Г. Он сумел снабдить конструкцию простейшим электрическим приводом, за счет которого ворота стали подниматься/опускаться автоматически. Первые изделия были изготовлены из древесины, и только с конца 70-х годов дерево заменили сталью.

Роллетные или рулонные ворота

Ключевые достоинства роллетных конструкций:

простота установки;
компактные размеры изделия;
эстетичные внешние показатели;
возможность монтажа механизма для автоматического управления;
доступная стоимость;
защита от пыли, ветра;
долгий срок службы.

Подъемно-поворотныеворота

К плюсам подобных конструкций относятся:

отличная защита от проникновения и взлома;
долговечность, за счет применения качественной стали, стойкой к атмосферным явлениям;
возможность установки автоматических систем;
возможность декоративной облицовки ворот.

Узнайте, как сделать забор из габионов, кирпича, рабицы, штакетника, плетень.
Распашные двустворчатые

Такие ворота обладают рядом преимуществ:

надежность и прочность конструкции;
высокие показатели теплоизоляции;
возможность монтажа электрического привода;
возможность установки в ограниченном пространстве.

Узнайте, какие преимущества и недостатки различных материалов для забора.
Складные ворота

Складные ворота имеют такие достоинства:

возможность установки в любое помещение, независимо от высоты и ширины;
ремонтопригодность и возможность замены любой из панелей;
низкая стоимость.

Полимерный материал, которым покрыто изделие. Он должен быть высокого качества, чтобы обеспечить защиту конструкции от пагубного воздействия внешних факторов. Специалисты рекомендуют отдавать предпочтение порошковому напылению.

Антикоррозийные свойства

Чтобы приобрести ворота, которые прослужат долгие годы без потери своего внешнего вида и функциональности, нужно обратить внимание на качество и стойкость к атмосферным явлениям всех металлических элементов, включая петли, пружины, каркас, само полотно.

Тепло- и шумоизоляция. Если необходимо сохранить в помещении хорошие тепловые показатели и уменьшить уровень шума, специалисты рекомендуют обратить внимание на толщину панелей и наличие уплотнителя

Противовзломные свойства. Ворота, которые направлены на обеспечение надежной защиты от проникновения, снабжаются специальными механизмами — противовзломными замками и плотными панелями, крепко сцепленными друг с другом, повредить которые практически невозможно.

Электропривод. Покупая конструкции с электрическим приводом, нужно убедиться в том, что он оснащен системой автоблокировки, которая срабатывает при попадании в створку чужеродного предмета. Также электропривод должен иметь механизм, замедляющий скорость движения, что даст возможность уменьшить нагрузку во время опускания полотна.

Узнайте, как сделать мансардную, двускатую крышу, как покрыть ее ондулином, металлочерепицей.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово секционные. При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово подъемные — они поднимаются вверх.

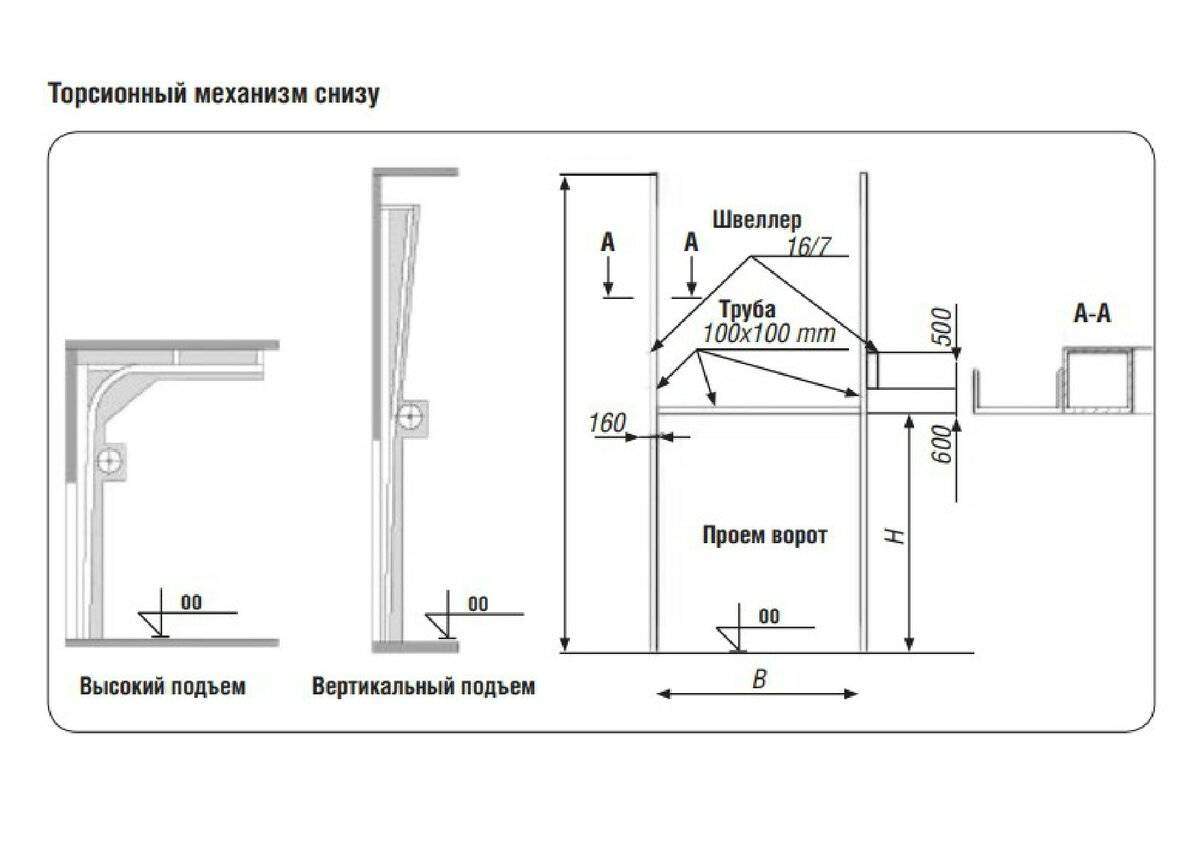

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о .

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

резиновым уплотнителям, встроенных в посадочную кантовку секций;
тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества

Особенности монтажа

Перед началом установки секционных ворот, проверьте, достаточно ли в вашем гараже свободного пространства. Учитывайте, что свободная длина до потолка должна быть не менее 30 сантиметров, а по боковым сторонам – 45 сантиметров. Большую роль играет правильная подготовка проема к дальнейшей установке своими руками. Его обязательно следует укрепить при помощи металлического каркаса. Чтобы произвести монтаж конструкции, понадобятся такие инструменты:

Шуруповерт или дрель электрическая;
Перфоратор, имеющий победитовые сверла;
Крепежные детали, но в том случае, если их нет в комплектации;
Уровень и рулетка.

После того как вами будут подготовлены все инструменты и предприняты меры, понадобится схема будущих ворот, ее нужно перенести в область проема. После этого отметьте места, где будут находиться горизонтальные и вертикальные профили

Важно правильно выставить вертикаль проема и каждую деталь четко зафиксировать. Категорически не допускается наличие даже небольшого перекоса

Инструкция, которая есть у вас на руках, прописана со всеми размерами, придерживаться их нужно обязательно. Дабы отрегулировать ворота, можно применять металлические подкладки.

Схема секционных ворот

Инструкция указывает, что изначально при монтаже гаражных ворот своими руками нужно провести установку всех несущих элементов, после этого принимайтесь за сбор полотна. Используя регулировку кронштейнов, вы сможете добиться абсолютного прилегания к створке вверху.

В качестве уплотнителя для конструкции используется морозоустойчивая резина и полимерный каучук. Первый элемент применяется для той области, которая будет напрямую соприкасаться с напольным покрытием в гараже. Каучук позволит повысить в проеме уровень герметизации.

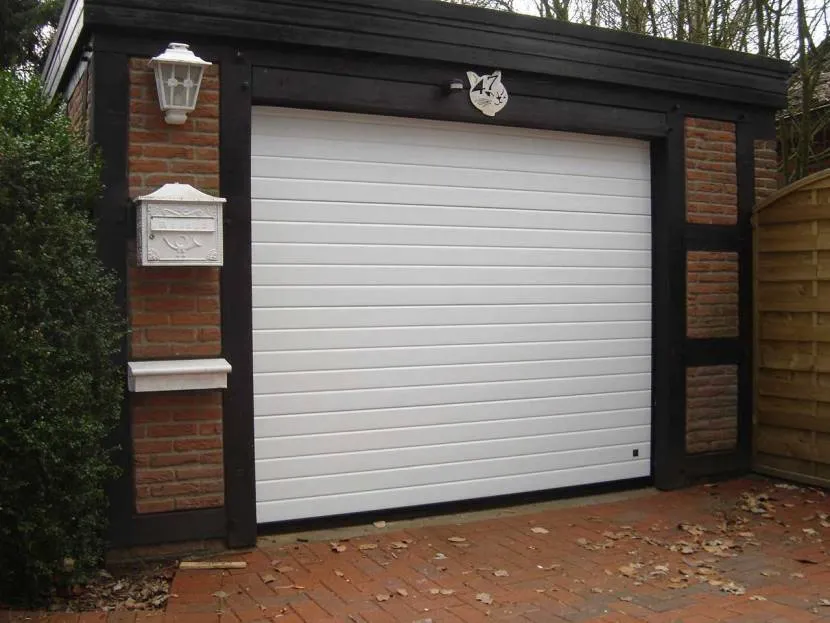

Что нужно знать о секционных воротах

Секционные ворота позволяют экономить пространство на участке и внутри гаража

Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.

Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.

Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.

Установка секционных подъемных ворот в гараж позволит:

сэкономить место;
утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
стабилизовать температурно-влажностный режим внутри помещения.

Сборка секций ворот

Переходим к сборке секций

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

петли;
крепёжные элементы;
секции.

Этапы работ:

Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
Устанавливают первую секцию на пол.
К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
К нижнему торцу первой секции крепят нижние ролики.
Над первой устанавливают вторую секцию и соединяют эти детали петлями.
Устанавливают ролики для второй секции.
Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Регулировка пружины секционных ворот

Регулировка пружин автоматических ворот проводится в несколько этапов:

Откручивание фиксирующих болтов.
Совершение поворота пружины на 1-3 оборота в зависимости от ситуации.
Закручивание болтов.

В сети интернет можно найти множество подсказок, как правильно натянуть пружину на секционных воротах, изготовленных фирмой Дорхан. Регулировка механизма рычажных ворот может быть проведена подручными средствами

Особое внимание следует уделить безопасности, поскольку ворота имеют большой вес, а пружины и тросы зачастую находятся под большим натяжением. Натяжение пружины на секционных воротах необходимо регулярно проверять и в случае необходимости проводить корректировку

Если во время проведения работ вы столкнулись со сложностями или только планируете установку ворот, обратитесь к профессионалам на http://terol.by .

Как натянуть пружину на воротах видео

Каждый хороший хозяин знает, что любой механизм, даже самый надежный, может сломаться. И чтобы предотвратить неприятный неожиданности, мы рекомендуем хотя бы раз в месяц осматривать механизм своих гаражных ворот на наличие возможных проблем.
Наиболее распространенной проблемой в гаражных воротах при их постоянной эксплуатации является провисание троса, который отвечает за подъем и опускание гаражного полотна

Это происходит из-за неправильного монтажа пружин на секционных воротах.
Прежде всего хотим обратить Ваше внимание, что регулировка или замена троса секционных ворот – дело небезопасное, так как торсионные пружины находятся под сильным напряжение

Поэтому выполняйте эту работу с большой осторожностью, а также используйте только надежные и качественные инструменты.
Вот основные этапы работы:

Проверить маркирующую полосу на пружине, чтобы она была в вид прямой полосы.
Зафиксировать секционные ворота, чтобы они не поднимались на время выполнения ремонтных работ.
Вставить стержень для натяжения в отверстие, где заканчивается пружина, и повернуть.
Проделать ту же операцию с другим стержнем, но уже вытягивая первый.
Зафиксировать пружину, используя шпонку.
Проверить работу секционных ворот.

Монтаж механизма торсионной пружины секционных ворот Дорхан осуществляется по аналогичному принципу. Если у Вас все же не получается отрегулировать натяжение тросов секционных ворот, то наш совет – обратитесь за услугами к квалифицированным ремонтникам.

Подготовка к монтажу

Монтажные работы конструкции представленной фирмы должны осуществляться в тех гаражных помещениях, где проем подходит под принятые критерии:

проем и стены должны быть кирпичными, металлическими, бетонными или выполненными из шлака;
несущие сооружения должны отличаться повышенной прочностью и жесткостью. В дальнейшем на них будет оказываться нагрузка;
стороны по бокам должны иметь строго вертикальное положение;
потолок должен быть ровным.

Для установочных работ потребуется:

перфоратор;
дрель;
ключи;
молоток;
рулетка, строительный уровень;
ножницы, режущие металл;
сверла и бур для металла;
отвертки.

Минусы

К значимым недостаткам относится сравнительно высокая стоимость некоторых моделей, которая, однако, уравновешивается надежностью и удобством использования. Другим минусом считается необходимость периодического обслуживания, но оно требуется любой механической системе.

Специалисты не советуют заниматься самостоятельным монтажом гаражных ворот, мотивируя это следующими соображениями:

Автовладелец не обладает нужным запасом знаний и практических навыков, у него отсутствует специальное оборудование. Монтаж «по-своему» приведет к неустойчивой работе воротной конструкции.
Самостоятельная настройка привода чаще всего выполняется «на глазок». Неправильно отрегулированный механизм, в случае несанкционированного срабатывания на закрывание, может нанести ущерб людям и технике.
Производитель не сможет судить о надежности монтажа, сделанного человеком со стороны. Выполняя сборку и отладку самостоятельно, вы лишаетесь гарантийного обслуживания.

Секционные ворота нуждаются в периодическом обслуживании Источник nashgazon.com Поэтому провести установку ворот ДорХан (или любых других) собственными силами можно только в случае, если вы обладаете соответствующим опытом и знаниями в подобных работах. Стремление сэкономить, не подкрепленное соответствующими навыками, не может служить причиной для установки своими руками.

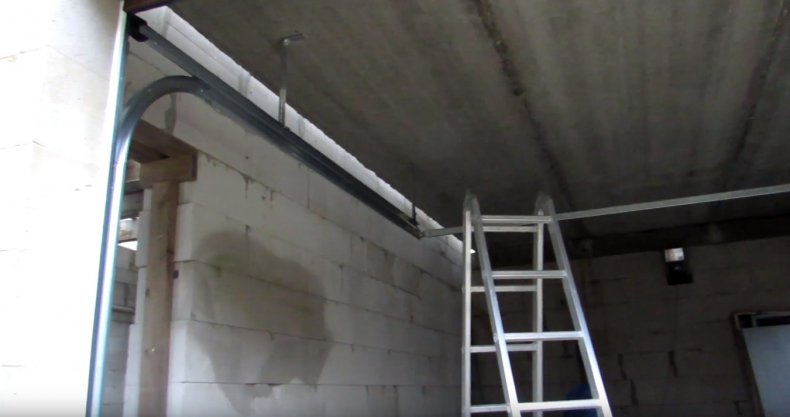

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

Прикрепление направляющих горизонтального типа к стойкам опор. Соединение профилей к поверхности потолка при помощи подвеса. Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров

Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

Монтаж механизма в опорные кронштейны.
Прикрепление к валу подшипников, состоящих из двух пружин.
Просверливание в барабане отверстия, в которое будет пропускаться трос.
Установка барабана на вал и фиксация троса при помощи крепежных болтов.
Регулировка интенсивности натяжения установленного троса.

Подготовительный этап

К каждым воротам при продаже прилагаются инструкции, где точно описывается порядок их монтажа. В одиночку полностью выполнить такую работу невозможно, т.к. придется замерять ширину и высоту проема. Удобнее это делать вместе с помощником.

Потребуется приготовить:

пассатижи;
молоток;
гаечные ключи разных размеров;
дрель и сверла;
рулетку;
уровень.

При проведении монтажа должны тщательно соблюдаться все меры безопасности.
