Выбор и установка противопожарных дверей

Как выбрать противопожарные двери?

Так производится испытание дверей на устойчивость к предельно высоким температурам и герметичность.

При выборе огнеупорных дверных конструкций необходимо обратить внимание на следующие их свойства:

Огнеупорность. Во время пожара температура поднимается выше 180 градусов. Способность дверей держать температуру по другую сторону является одной из самых главных и может сохранить человеческую жизнь или другие помещения, которые подвержены возгоранию.
Способность противостоять деформациям. Под воздействием высоких температур конструкция может деформироваться

Очень важно, чтобы изделие максимально долго держало свою форму, не оставляя зазоров между проёмом и самой конструкцией во избежании разгерметизации и задымления защищаемых помещений. От данного показателя зависит, на какое количество времени рассчитана дверь.
Герметичность

Дымоизоляция так же является одним из самых важных факторов. Гибель от удушья во время возгорания происходит значительно чаще, чем от самого огня.
Теплоизоляция. Способность уберечь защищаемое помещение от проникновения жара.

При этом дверная конструкция должна отвечать следующим требованиям:

  • Снаружи дверь должна открываться только ключом.
  • Конструкция замка должна предусматривать открытие нажатием одной кнопки.
  • Полная автоматизация системы.

Нормы и правила установки

Итак, выше было обозначено, что не существует определенного документа, по которому бы регламентировалась установка противопожарных дверей (нормативы и последовательность). Поэтому подрядные организации методом «тыка», но учитывая нормы установки обычных дверных конструкций, используют стандартные монтажные технологии, добавляя в процесс определенные нюансы, чтобы не снизить противопожарные свойства изделий.

Предлагаем ознакомиться с требованиями к противопожарным дверям, а точнее, к их установке. Вот предлагаемая последовательность процесса.

Установка противопожарной двери

Осмотр дверного проема на предмет обнаружения дефектов.
Если производится замена старого изделия на ПД, то первую демонтируют вместе с коробкой, зачищаются торцы проема, то есть производиться подготовка к монтажу.
Если здание является новостройкой, то дверной проем замеряется по высоте и ширине, и полученные параметры сравниваются с проектными. Если есть значительные отклонения, то придется подбирать ПД по новым размерам или выравнивать проем кирпичами или бетонными блоками, если разница по ширине

Если по высоте, то увеличивают высоту порога или заливают на пол более толстую бетонную стяжку.
Обратите внимание, что при установке обычных дверей мастера просто заполняют зазор между изделием и торцами проема монтажной пеной. А само изделие крепят длинными анкерами. С противопожарной этого делать нельзя

Ведь она выполняет функции противодымной двери с требованиями полного непросачивания дыма через преграду. Монтажная пена в этом случае – плохая идея. Здесь требуется более плотный материал. Поэтому зазор закрывают, к примеру, кирпичом, который с двух сторон штукатурится.
Далее производится разметка под крепежные изделия, которые могут прийти в комплекте, а могут и отсутствовать.
Производится установка и крепление дверной коробки. Обратите внимание, что шляпки крепежей должны закрываться огнестойкими заглушками.
Навешивается и регулируется дверное полотно.
Устанавливают наличники, входящие в комплектацию ПД.

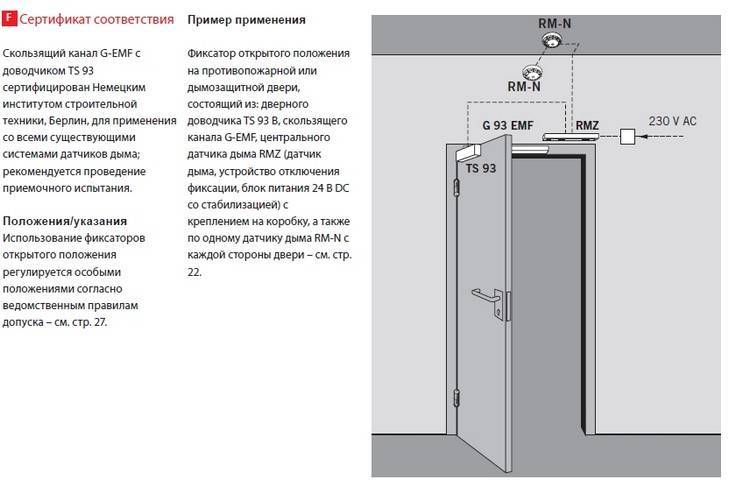

Установка доводчика.

С противопожарной этого делать нельзя. Ведь она выполняет функции противодымной двери с требованиями полного непросачивания дыма через преграду. Монтажная пена в этом случае – плохая идея. Здесь требуется более плотный материал. Поэтому зазор закрывают, к примеру, кирпичом, который с двух сторон штукатурится.
Далее производится разметка под крепежные изделия, которые могут прийти в комплекте, а могут и отсутствовать.
Производится установка и крепление дверной коробки

Обратите внимание, что шляпки крепежей должны закрываться огнестойкими заглушками.
Навешивается и регулируется дверное полотно.
Устанавливают наличники, входящие в комплектацию ПД.
Установка доводчика.

Навешивание полотна и установка доводчика

Требования к дверям по пожарной безопасности, особенно к их установке, достаточно жесткие. Но часто случается так, что руководители объектов заставляют своих работников проводить монтаж дверей. Или когда подрядчик ставит на эти работы мастеров, занимающихся установкой обычных проходных дверей. Вроде бы ничего сложного в монтажном процессе нет. Но практика показывает, что установленные изделия по технологии «тяп-ляп» (так дешевле обходится) вызывают негативную реакцию у представителей Госпожнадзора, которые принимают объект в эксплуатацию.

Инспектора просто отказываются принимать их. Нарушения на виду. Минимальное наказание – предписание, в котором рекомендуется установленные двери демонтировать и установить по нормам. На это дается определенный срок.

Поэтому запомните, что монтажом ПД занимаются организации, которые прошли лицензирование в Министерстве Чрезвычайных Ситуаций (МЧС). Именно наличие разрешения (лицензии) подтверждает возможность проведения установки. Самодеятельностью заниматься не стоит. Это ни в коем случае не является борьбой за качество или против так называемых «диких» бригад. Хотя и это присутствует тоже.

Просто МЧС отдает предпочтение тем компаниям, руководят которыми бывшие работники пожарной охраны (пожарники). Эти люди, прошедшие обучение пожарному делу, знающие не понаслышке, что такое пожар, могут отдать себе отчет, какое значение придается противопожарным дверям (требованиям к ним)

Все они по роду своей деятельности сталкивались с , знают, какие требования к ним предъявляются и, на что надо обратить внимание при их установке

Не забываем и о том, что при выявлении недочетов, связанных с монтажом ПБ, компании, их устанавливаемые, будут оштрафованы

Добавим и большой профессиональный опыт таких сотрудников, что тоже немаловажно

Противопожарная дверь в офисе

Особенности монтажа

Специальные правовые акты регламентируют места, в которых установка противопожарных дверей является обязательным условием, а также особенности и правила процесса монтажа данного типа изделий.

Если говорить о места, в которых установка ПП дверей является обязательным условием эксплуатации помещения, то к таким помещениям можно отнести следующие:

  • объекты промышленного назначения;
  • помещения, в которых скапливается большое количество людей;
  • здания, в которых проводится эксплуатация электрического оборудования, устройств и приборов;
  • хранилища и складские помещения;
  • бункера.

Существует два метода монтажа противопожарных дверей:

  1. в проем. Является максимально эффективным и практичным;
  2. в проушины. Для использования данного метода установки необходимо наличие широкого дверного проема;
  3. внакладку. Данный метод в основном используется в тех случаях, когда двери монтируются в узкий и тонкий дверной проем.

Специалистами используется специальная пошаговая инструкция монтажа противопожарных дверей:

перед началом процесса монтажа необходимо удостовериться в соответствии размеров двери и дверного проема. Расхождение в размерах не должно превышать 5 – 10 мм. В противном случае монтаж дверей будет малоэффективным;
в первую очередь следует приступить к сбору дверной коробки, прикрепив к ней углы при помощи специальных небольших шурупов;
теперь можно приступить к предварительной подготовке проема: убрать всю грязь, шпатлевку, клей, краску, которые могут помешать установке дверей;
сейчас уже можно установить коробку дверей в проем. Для обеспечения плотности крепления необходимо использовать специальные клинья, которые устанавливаются в промежутки между проемом и коробкой. Благодаря этому удается обеспечить прочность и неподвижность дверной коробки;
при помощи обычного строительного уровня и рулетки необходимо выровнять положение коробки в проеме;
дверное полотно имеет специальные отверстия, в которые вставляются строительные анкера. На каждой стороне должно быть не менее 2-х подобных анкеров. При установке анкерных болтов следует учитывать то, что их нельзя сильно затягивать;
теперь навешивается плотно противопожарных дверей, и регулируются петли;
после этого анкерные болты затягиваются так, как этого требует конструкция

При этом необходимо обратить внимание на то, что закручивать болты нельзя так сильно, чтобы это привело к перекосу одной из сторон;
для обеспечения максимальной устойчивости дверей можно также использовать стальные прутья, которые забиваются в стенку и прикрываются дверной коробкой;
после этого клинья можно убирать, а щели между коробкой и проемом в стене задуваются строительной пеной, обладающей противопожарными свойствами;
завершающим этапом является монтаж дверной фурнитуры: ручек и замка;
пазы дверной коробки нужно залить специальным герметическим наполнителем на клейкой основе, для которого свойственна устойчивость к воздействию высоких температур;
чтобы убедиться в надежности установки, необходимо проверить работоспособность дверей: не должно быть скрипа или каких-либо перекосов. Если были выявлены недочеты, их следует убрать незамедлительно, а не откладывать на потом.

После того, как вы убедитесь в правильности процесса монтажа, работу должен проверить пожарный инспектор. На основании результатов проверки инспектор составляет протокол соответствия установки противопожарной двери существующим требованиям и нормативам противопожарной безопасности.

Только при соблюдении инструкции установки можно добиться того, что противопожарные двери будут выполнять возложенные на них функции.

Как пользоваться таблицами — пример

Рассмотрим на примере как с помощью данных таблиц определить дверь, с каким пределом огнестойкости необходимо установить в ту или иную пожарную преграду.

Отметим, что в проектной документации на объект (в нашем случае школу) всегда указывается, где и какие (какого типа) противопожарные преграды должны стоять — это определяет проектировщик.

Каждой преграде соответствует свой тип (согласно ФЗ — №123) – это тоже указано проектировщиком в проекте объекта (здания/сооружения).

То есть специалист (проектировщик) заранее определил для нас какая противопожарная преграда (стена, перегородка, перекрытие) и какого типа эта преграда (1, 2, 3 или 4-го). И мы просто берем эти данные из проектно-технической документации на наш объект (в нашем случае школу).

Итак, из технической документации мы узнали, какая именно противопожарная преграда (стена, перегородка и т.д.) находится на пути эвакуации людей из школы. Например, это пожарная стена.

Таблица №23

Теперь, открываем таблицу №23 Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности»:

  • В первом столбце дан перечень всех пожарных преград. Нас интересует строка «Стены»;
  • Из столбца 2 «Типы противопожарных преград» видим, что стены могут быть двух типов: 1-го и 2-го;
  • Тип нашей стены, мы тоже уже знаем из проектной документации. Например, это противопожарная стена 1-го типа;
  • Из столбца 3 «Предел огнестойкости …» видим, что нашей стене 1-го типа соответствует предел огнестойкости REI 150.

Это значит, что стена в условиях пожара должна сохранять свою несущую способность (R), целостность (E) и свои теплоизолирующие свойства (I) не менее 150 минут.

Далее, смотрим в 4 столбец таблицы «Тип заполнения проемов в противопожарных преградах». Это означает, что тот элемент, которым будет заполнен проем в нашей стене, должен соответствовать указанному в таблице типу (тип заполнения проемов в огнестойких преградах).

Таким образом, в нашей стене 1 типа с пределом огнестойкости REI 150 элемент для заполнения проема должен быть тоже 1-го типа.

Таблица №24

Теперь, узнаем какая дверь, а точнее с каким пределом огнестойкости (15/30/60 и т.д. минут) должна стоять в нашей стене.

Для этого смотрим в Таблицу №24 «Пределы огнестойкости заполнения проемов…»:

Столбец 1 «Наименование элементов заполнения проемов в противопожарных преградах» дает перечень элементов, которыми может быть заполнен проем в противопожарной преграде.

Выбираем из этого перечня, какие двери мы хотим установить:

— огнестойкие двери; — огнестойкие двери с остеклением более 25%; — дымогазонепроницаемые двери; — дамогазонепроницаемые с остеклением более 25%.

Например, мы выбрали «противопожарные двери» (какие именно — ДПМ или ДПД, решать Вам);

  • В столбце 2 «Тип заполнения проемов в противопожарных преградах» выбираем цифру «1», так как из таблицы №23 мы уже определи тип заполнения проема в нашей противопожарной стене и выяснили, что он 1-го типа;
  • И, наконец, из 3 столбца «Предел огнестойкости» видим, что 1-му типу (типу заполнения проема) соответствует предел огнестойкости ЕI 60.

Это означает, что наша противопожарная дверь 1-го типа, которой будет заполнен проем в стене, должна сохранят свою целостность (E) и свои теплоизолирующие свойства (I) не менее 60 минут.

Итог: в школе на пути эвакуации людей в противопожарной стене 1-го типа нам необходимо установить противопожарную дверь с пределом огнестойкости не менее 60 минут (ЕI 60).

И как уже было указано ранее — конкретный вид дверей выбираете Вы сами — будут это деревянные двери ДПД или металлические ДПМ, решаете только Вы, в данном случае значение играет только предел огнестойкости двери.

Отметим, что данные пределы огнестойкости: «Е», «I» с указанием времени в минутах (15/30/60 и т.д.), присваиваются противопожарным дверям, а также воротам и люкам по результатам испытаний этих конструкций на огнестойкость. Методика проведения данных испытаний установлена и закреплена ГОСТом.

Также хотелось бы отметить то, что пожарный инспектор выдавший то или иное предписание по установке противопожарных дверей — обязан сообщить Вам на основании какого нормативного документа он вынес такое решение. Поэтому не стесняйтесь задавать пожарному инспектору интересующие Вас вопросы.

Инструкция по монтажу и установке противопожарных дверей

Монтаж противопожарных дверей должны выполнять специалисты.

При установке противопожарных дверей существует множество нюансов и норм, которые необходимо соблюдать с точностью до миллиметра. Согласно Строительным Нормам и Правилам( СНиП), установка дверей должна обеспечивать беспрепятственный проход в них носилок и лиц, обеспечивающих их транспортировку, минимальная ширина должна быть 1 метр. Это позволит в экстренных случаях произвести эвакуацию людей без затруднений. Если же эти условия не будут соблюдены, пожарный инспектор может просто не принять объект.

Подготовка проема

Установка противопожарной двери по правилам должна начинаться с замеров проёма, поскольку есть определённые нормы при монтаже, а некоторые постройки, например, дома с кирпичной кладкой, требуют монтажа укрепленной рамы. Обязательно необходимо освободить проём от следов старой дверной конструкции. Устанавливаться противопожарная дверь должна только в подготовленный проём

Установка коробки

Далее, бригада мастеров устанавливает раму новой двери. Лучше всего собирать коробку в горизонтальном положении, после чего уже собранную монтировать в проем. Делается это следующим образом: дверная коробка ставится в подготовленный проем и после выравнивания закрепляется в нем с помощью специальных огнеупорных анкеров (не менее трех с каждой из четырех сторон)

Важно следить, чтобы зазоры между проемом и конструкцией были одинаковы. Далее их заполняют специальным герметиком, который при нагревании превращается в пену, заполняющую все возможные пустоты, тем самым не давая проникнуть дыму

Монтаж полотна

Производится практически так же как и у обычных дверей. При этом петли должны быть установлены таким образом, чтобы не мешать полному открытию двери. Далее производится регулировка петель, установка и регулировка доводчика.

Завершающий этап

После всех вышеперечисленных действий производится установка дальнейшая регулировка замков, рукояток и запорных механизмов. Затем следует установка наличников(рекомендуется обработать противопожарным составом в несколько слоев), кропотливая проверка качества монтажных работ, и вызов пожарного инспектора для принятия работы.

И напоследок…

После установки необходимо проверить качество монтажных работ.

Весь этот процесс требует знаний и опыта сразу в нескольких направлениях, поэтому лучше всего доверить его специализирующейся на подобных услугах компании. Стоит отметить, что согласно СНиП есть четкое описание инструментов, которые можно использовать при монтажных работах, а по ГОСТу эту работу должен выполнять подрядчик с опытом работы не менее 6 лет.

После монтажа заказчик должен проверить:

  • наличие доводчика, с помощью которого дверь обязана закрываться самостоятельно;
  • присутствие внутри конструкции розовой уплотнительной пены;
  • проходимость одного человека в открытую дверь и время закрывания;
  • плотность прилегания двери к коробке, окраску и все монтажные работы по отделке конструкции.

Порядок оформления заявки на установку противопожарных дверей должен быть строго по протоколу и с наличием подтверждающих документов, подписания договора с учётом непредвиденных ситуаций и поломки со стороны исполнителя.

Где следует устанавливать двери по нормативам СНиП

Противопожарные двери, согласно нормам СНиП, устанавливаются и в жилых помещениях, и промышленных условиях. Нормативы определяют эти двери как пожарные преграды, которые не позволяют распространиться огневой массе в другую часть здания. Некоторые модели справляются и с защитой помещения от продуктов горения, дыма или газа.

В этом положении имеется пункт, что противопожарная дверь может использоваться в открытом виде при условии, что она оборудована механизмом для автоматического закрывания двери в случае пожарной ситуации. Поэтому ее установка проводится специалистом, имеющим для этого специальное разрешение — лицензию.

Створка двери оборудуется системой Антипаника, чтобы предупредить скопление людей в случае пожарной ситуации. Установка замка, который открывается только с внутренней стороны, запрещена.

Двери этой категории относятся к непожароопасным, поэтому их комплектуют фурнитурой с огнеустойчивыми свойствами. В некоторых случаях дверное полотно может иметь огнеупорный порог.

Так как противопожарные конструкции надежны в условиях возгорания: не заклинивает дверное полотно и не ломается запорный механизм, то место установки регламентируется в нормах СНиП. Исходя из этого, они могут быть установлены:

  • в зданиях с непосредственной пожарной опасностью, на кухнях общепитов и цехах производственных предприятий;
  • в складских помещениях, где находятся легковоспламеняемые ценные предметы;
  • в инженерных коммуникациях, выполняющих особые функции;
  • в коридорах и лифтовых шахтах;
  • в зданиях, где отмечается большая проходимость;
  • в зданиях или коридорах, используемых для эвакуации.

Противопожарные конструкции и их монтаж должны соответствовать норма, указанных в ГОСТе, где прописаны качество используемых материалов, правила монтажа и месторасположения.

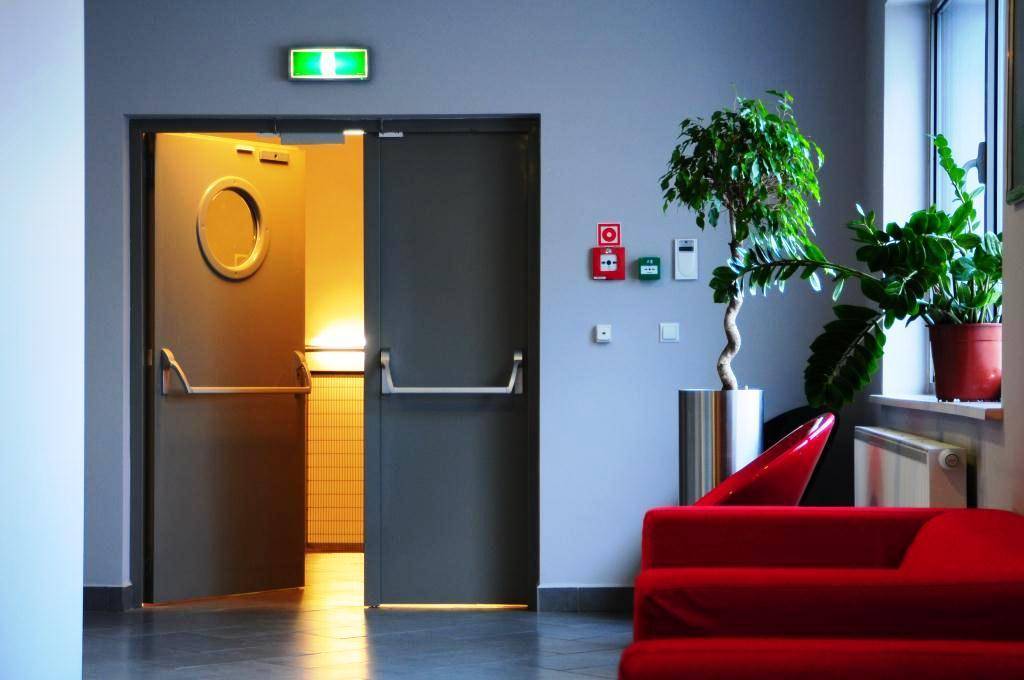

Двери, установленные в общественном здании

Производство

Изготовление входных противопожарных дверей это довольно сложный процесс, особенности которого зависят от конкретного назначения изделия. В любом случае изделие должно являться надежным барьером на пути проникновения в помещение нежелательных лиц.

Межкомнатные двери должны иметь высокие параметры пожароустойчивости и одновременно вписываться в интерьер помещения. Для помещения, в котором постоянно находятся люди, требуется утепленная противопожарная дверь, а для склада или хранилища утеплитель можно не использовать.

Стальные противопожарные двери производятся из легированной стали, негорючих утеплителей и специального огнестойкого покрытия. Все материалы и продукты их распада при нагревании должны быть нетоксичными для людей.

Предприятия изготовители стараются внести в конструкцию противопожарных дверей какие-нибудь особенности, чтобы получить преимущество перед конкурентами. Разные фирмы используют различные материалы для утеплителя, типы и устройства замков, разнообразную фурнитуру.

Существует огромный выбор в оформлении внешнего покрытия, в соответствии с таблицами красок изготовителя. Некоторые конструкции могут быть снабжены защитными наличниками, врезным замком-защелкой и петлями с подшипниками.

Испанские фирмы производят противопожарные двери из нержавеющей оцинкованной стали и снабжают съемным порогом.

Нормы и правила при установке

Противопожарные двери

Обеспечение безопасности людей в любых зданиях требует устройства противопожарных преград различных видов и типов, монтаж АПС и АУПТ, проведение огнезащитных работ. Все это и многое другое в Российской Федерации регламентируется сводами правил и строительными нормами. К ним, следует предполагать, должны относиться правила установки противопожарных дверей. СНиП 21-01-97*, в котором обстоятельно изложены требования по обеспечению пожарной безопасности в зданиях, сооружениях, определяет только места установки, пределы огнестойкости ПД, геометрические размеры; но никоим образом не регламентирует их монтаж.

Методом проб и ошибок со многими товарами всеми давно установлено, что лучшее, самое вкусное, полезное и надежное в нашей стране – это то, что сделано по ГОСТ. На установку противопожарных дверей, который бы четко очерчивал нормы и правила такого вида работ, его тоже не существует.

Наиболее близким к этой теме является ГОСТ 31173-2003, определяющий технические требования к стальным дверным блокам. В то же время в нем прямо указано, что он не распространяется на изделия «в части дополнительных требований к пожаробезопасности». Тем не менее производителями он был взят за основу для разработки собственных технических условий, где подробно, четко описываются все этапы и стадии процесса изготовления ПД, а также используемые материалы.

Только при наличии утвержденного ТУ, производитель подает заявку для получения сертификата ПБ. В ходе испытаний, в том числе огневых в соответствие ГОСТ 53307-2009, регламентирующего такой вид проверки; устанавливается, будет ли изделие ПД или просто дверью из металла, не имеющей дополнительных функций, кроме как охранять все нажитое непосильным трудом. Кстати, сертификат на основании испытаний выдается только на 3 года, затем эту процедуру придется повторить, что дает некоторую гарантию качества.

Аналогичным образом поступают производители деревянных и стеклянных дверей. Во всех сопровождающих документах на ПД обязательно указывается ТУ изготовителя.

 Осторожно: иногда под видом кондиционных ПД, якобы отвечающим всем требованиям норм и правил, предлагаются к продаже и/или установке двери как выполненные в кустарных условиях, так и в заводских цехах, но не имеющие установленного пакета сопроводительных документов – сертификата ПБ, паспорта.

Вместо этого, могут быть предоставлены весьма внушительно выглядящие заключения испытательных лабораторий, в том числе пожарных; строительных, научно-исследовательских, метрологических центров; как государственных, так и независимых учреждений. Цена этим документам меньше стоимости бумаги, пошедшей на их изготовление, а продукция с таким документальным сопровождением может быть, чем угодно, но только не ПД.

Настоящие изготовители не зря тратят немалые средства для разработки технологического процесса, выбора оптимальных материалов, согласования и испытаний в установленном законом порядке. Ведь они несут полную ответственность за качество и соответствие своей продукции, заявленным техническим и эксплуатационным показателям.
