Как своими руками установить подъемник в гараже

Подъёмник для легкового автомобиля своими руками 2 простых варианта

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

https://www.youtube.com/watch?v=7Yf_ApwwJgs

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник винтовой двухстоечный. Устройство и принцип работы

Винтовой автомобильный подъемник может иметь грузоподъемность от 1,5 до 14 т. Агрегаты могут быть оснащены 1, 2, 4 и 6 стойками.

Устройство винтовых подъемников:

1. Напольный двухстоечный агрегат состоит из двух стоек и поперечины.
2. В стойке находится ходовой винт, по нему двигается грузоподъемная гайка с раздвижными подхватами.
3. Ходовой подшипник вращается посредством передачи крутящего момента от мотора через редуктор, расположенный на стойке.
4. Движение на другой подшипник передается посредством цепной передачи, которая установлена внутри поперечины.

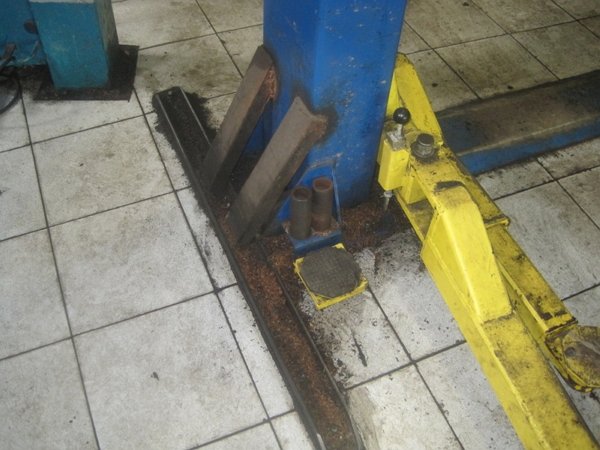

Механический подъемник прикрепляется к полу при помощи анкеров. Упорные ролики предотвращают воздействие изгибающей нагрузки на винты. Существуют четырехстоечные конструкции, например П-150, и шестистоечные — П-102. Их применяют для поднятия грузовых автомобилей или автобусов. Одностоечные устройства П-238 применяют в комплекте из четырех или шести стоек. Стойки передвижные и могут устанавливаться в помещении, где имеется ровная поверхность пола. Управление машиной происходит с передвижного пункта.

Винтовой электромеханический подъемник состоит из следующих деталей:

• стоек;
• поперечин;
• винтов;
• гаек;
• подхватов;
• электродвигателя;
• редуктора;
• анкера;
• цепной передачи.

В таких конструкциях винты вращаются, а гайки остаются неподвижными. Есть также устройства, в которых винты неподвижны, а гайки вращаются. В таких конструкциях редуктор и электродвигатель монтируют на подъемной раме, а гайки вращаются посредством цепной передачи, которая вмонтирована в коробку подъемной рамы.

Электромеханические винтовые устройства надежны и безопасны в работе, имеют простую конструкцию. Недостатком является низкий КПД, необходимость постоянной смазки и очистки грузовых винтов. Расчет электромеханических аппаратов осуществляется так же, как у винтовых домкратов. В агрегатах с вращающимся винтом, чтобы предотвратить действие изгибающего момента, на гайку устанавливают опорные ролики.

Инструкция к гаражному подъёмнику

Во время выбора автоподъёмника в гараж следует детально разобраться в технических характеристиках и возможностях устройства. Правильный выбор – залог качественных работ в дальнейшем. Получить информацию можно у производителя или поставщика данного механизма.

Схема и размеры подъемника.

Рассмотрим, какие существуют виды подъёмников:

1. Одностоечный подъёмник можно купить в специализированном магазине.
   Механизм представляет собой компактный кран, занимающий мало места, что подходит для частных гаражей.
2. Двухстоечный подъёмник может быть оснащён электромеханическим или электрогидравлическим приводом.
   Такой автоподъемник используется практически в каждой автомастерской, он позволяет выполнить любые слесарные работы. Во время конструирования в учёт берутся высота до перекладин и промежутки между стойками.
3. Гидравлический кран – наиболее популярный тип.
   Агрегат имеет высокую грузоподъёмность. Используя данный вид автоподъёмника, владелец сможет контролировать вытекание жидкости из сальников.
4. Реечные.
   У них рассчитана опорно-рычажная система. Происходит взаимодействие рейки и храпового механизма.
5. Пневматические.
   При самостоятельном сооружении такого типа подъёмника потребуется насос. Можно использовать колёса, прикрутив их к днищу домкрата, чтобы система была подкатной.
6. Винтовые конструкции являются устойчивыми, компактными и эффективными.
   Но они обладают низкой грузоподъёмностью, небольшой высотой подъёма и необходимостью постоянно контролировать резьбу.

Самодельный подъёмник изготовляется исключительно под габариты автомобиля, а в первую очередь – под вес. Создание индивидуальной конструкции возможно при выполнении сборки и монтажа своими руками. Также, в итоге, получится более экономный вариант устройства.

Ремонтные ямы считаются менее практичными, чем подъёмные устройства. Станциями технического обслуживания автомобилей, как правило, используются двухстоечные подъёмники грузоподъёмностью 3-4,5 тонны. Рассмотрим четыре этапа, которые выполняются при создании подъёмника червячного типа.

Сначала нужно вмонтировать в боковые стены помещения заготовленные уголки из стали. В итоге, капот автомобиля должен находиться под этими уголками. Сантиметровая плита крепится при помощи восьми болтов на полках уголков. Её размещение над двигателем автомобиля можно менять при необходимости.

После этого на плите фиксируется червячный редуктор. Далее надевается шпонка на приводной вал и выполняется её фиксация. В плите нужно смастерить отверстие для цепи диаметром 2 см. Далее пропускается цепь через пройму и смыкается кольцом. После этого необходимо надеть на выходной вал звёздочку поменьше и соединить их.

Принцип использования подъёмника

После создания подъёмника следует правильно его эксплуатировать для большего срока службы.

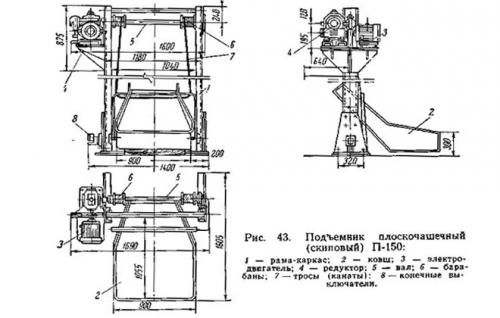

Чертеж подъемника для установки в гараже.

Приступаем к работе:

• открутить болты, которые крепят двигатель к раме;
• петли, сделанные из троса, подводятся под двигатель, а потом концы петель набрасываются на крюк;
• выполняется запуск вращения приводного вала конструкции путём перебирания окольцованной цепи;
• неторопливо и осмотрительно начинайте подымать двигатель;
• после выхода двигателя из-под капота прекратите подъём;
• отгоните автомобиль на 1 метр вглубь помещения, освобождая место для столика.

Обязательно использование надёжного столика, поскольку ему придётся выдерживать большие грузы. Рекомендуется, чтобы столик был с колёсиками для упрощения его перемещения по гаражу.

Большие размеры автомобиля

Автовладельцу не всегда приходится работать с легковым автомобилем. Для работы с большим двигателем задействуются несколько помощников, которые будут оттягивать двигатель, висящий на тросах, к прочному столу. Первый человек, не задействованный в оттягивании двигателя, крутит редуктор в обратную сторону.

Если однажды пришлось выполнять такую роботу, то может возникнуть желание модернизировать конструкцию. Есть возможность приделать к стальной плите колёсики с целью оттягивания её к боковой стене, а там уже опустить двигатель на стол. Для улучшения и упрощения процесса эксплуатации подъёмника его можно оснастить электрическим мотором.

Бюджетный вариант – установка своими руками

При покупке автоподъемника необходимо четко представлять, с какими автомобилями вы будете иметь дело. Для легковых авто со стандартным весом нужен подъемник до 3,5 тонн грузоподъемности. Для всех остальных типов авто нужны более мощные конструкции. Перед покупкой автоподъемника необходимо убедиться, что в конструкции присутствуют все комплектующие. Убедитесь также, что фото и инструкции, которые прилагаются, соответствуют модели.

Перед установкой подъемника своими руками нужно правильно подобрать место. Размещение должно быть удобным для вас и ваших клиентов, а также создавать комфортную для работы и передвижения обстановку. Для установки подъемника своими руками необходимо заранее подготовить бетонное покрытие

Очень важно, чтобы толщина покрытия была от 250 до 400 мм

Также необходимо при заливке бетона создать идеально ровную поверхность. Для большинства конструкций подъемников ровный пол очень важен, исключение – агрегаты с рамным основанием, как на фото. Они очень надежны и долговечны по сравнению с бескаркасными типами конструкций. При поднятии автомобиля подъемники с рамным основанием имеют значительно больший упор, потому скорость поднятия и безопасность у них выше.

Расчет монтажа автоподъемника необходимо выполнить так, чтобы при полном поднятии автомобиля он не упирался в потолок. Конструкция должна быть выставлена в соответствии с максимальной длиной предполагаемых автомобилей, которые вы будете ремонтировать в автосервисе. В среднем, бампер у всех автомобилей выступает минимум на 2 метра от середины держателей автоподъемника.

На следующем этапе установки подъемника своими руками необходимо правильно выставить по уровню его каркас и надежно зафиксировать. Только после этого приступают к заливке раствором. Заливку необходимо делать в несколько этапов, предварительно замерив симметричность каркаса. После того, как бетон застынет, можно приступать к закручиванию болтов для окончательной фиксации каркаса конструкции. Вставьте монтажные болты в отверстия стояков. Длина болтов должна быть не меньше 220 мм. После этого приступайте к затягиванию гаек.

Для винтовых типов подъемника нужно предварительно выровнять их по высоте. Для гидравлических автоподъемников необходимо правильно выполнить протяжку троса. После этого наденьте все цепи и проверьте, все ли болты хорошо затянуты. Если в процессе затягивания болтов каркас подъемника смещается и симметричность его стоек не совпадает, то нужно подставлять металлические пластины под его стойки. Эти пластины идут вместе с подъемником.

Особенности приводов подъемников

Существенное значение имеет тип привода подъемника. Стоимость находится здесь в прямой зависимости от комплектации, функционала. Более простой вариант – электромеханическая модель. Конструкция несложная, что обеспечивает простоту эксплуатации. Необходимо следить за соединениями, чтобы оборудование не износилось. Укажем наиболее важные моменты.

Электромеханические подъемники не имеют в составе стопоры. Это несколько понижает уровень безопасности, но увеличивает скорость и эффективность работы. Можно сделать оборудование более долговечным, если вовремя смазывать его. Модели с одним двигателем имеют цепные и ременные передачи, которые делают подъемник менее надежным. Более современный вариант имеет трансмиссионный вал, передающий на вторую колонку усилие. Это повышает уровень безопасности. Если двигателя два, они синхронизируются специальной электронной программой

Крайне важно, чтобы система контроля была качественной, надежной, поскольку именно от нее зависит результативность работы и безопасность. Электрогидравлический привод обеспечивает плавность и бесшумность, высокую скорость работ

При этом гарантируется и существенная экономия электричества. Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные. Они экономят площадь, отличаются простотой конструкции и надежностью. Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование. Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно.

Во внимание обязательно принимается скорость и высота подъема, уровень грузоподъемности, а также конструктивные характеристики

Помните, что это важное оборудование, поэтому стоит доверять только производителям с хорошей репутацией, опытом

Надежная установка – обязательное условие успешной и безопасной работы

Многих интересует, как устанавливать подъемник в гараже

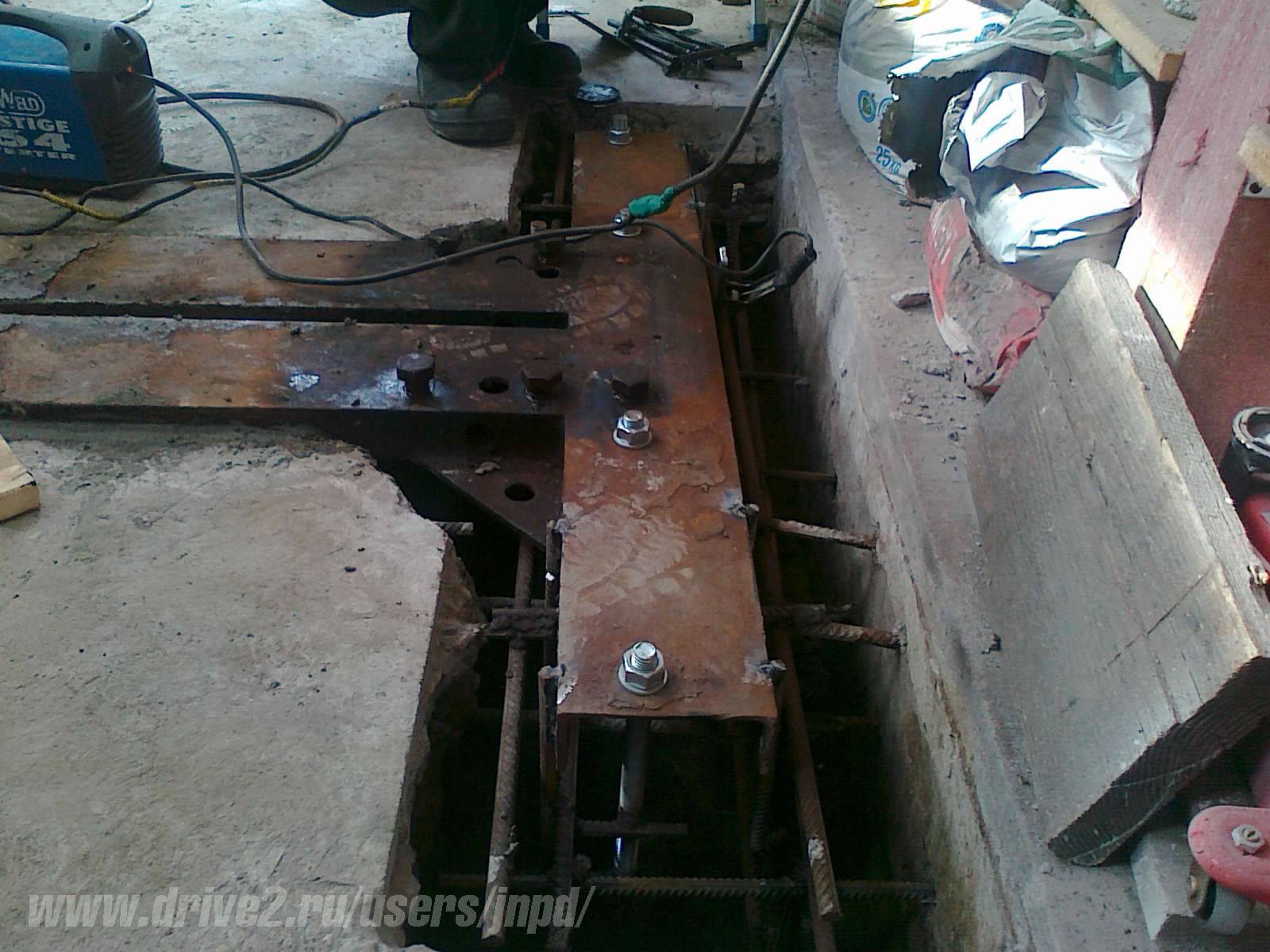

Важно сделать прочный фундамент, хорошо армировать и залить его, надежно закрепить конструкцию. В противном случае, даже качественное оборудование может стать опасным, неэффективным

Минимальная высота опускания лап

Большое значение имеет нижняя точка опускания. Именно по ней и выбирают гараж с подъемником. Плоскость в нижней точке должна быть ровной. Минимальная высота опускания лам отличается у разных производителей. Однако стандарт есть: максимум в 110 мм и минимум в 95.

Определяем высоту потолка

Надо правильно рассчитать высоту потолка вместе с подъемником. Поднятый багажник в таком случае не учитывается. Вид оборудования тоже имеет значение. Когда модель имеет выдвижные лапы, надо вычесть из итоговой цифры высоту между днищем автомобиля и полом, это примерно 300 мм. Если подъемник эстакадный, в формулу добавляют высоту машины.

Обратите внимание на примерные параметры. Эстакадные подъемники составляют 440 см для внедорожника, а 3990 см для легкового авто

У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см.

Какие обозначения используются в электрических схемах?

Чтобы лучше разбираться в сути чертежей, описаний, пояснений и других документов, суммой которых и является схема подъёмника, рекомендуем обратить внимание на следующие обозначения, которые можно встретить в любых видах технической документации подобного рода:

• A – устройство;
• C – конденсатор;
• E – элементы вспомогательной сети;
• F – предохранитель;
• G – генератор или батарея (GB);
• H – сигнальные устройства;
• K – контактор, реле/пускатель;
• M – электрический двигатель;
• P – измерительный прибор;
• Q – выключатель;
• R – резистор;
• S – коммутатор в цепи управления;
• T – трансформатор;
• V – полупроводник, вакуумный прибор;
• X – контакт;
• Y – электромагнит.

Рекомендуем купить

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

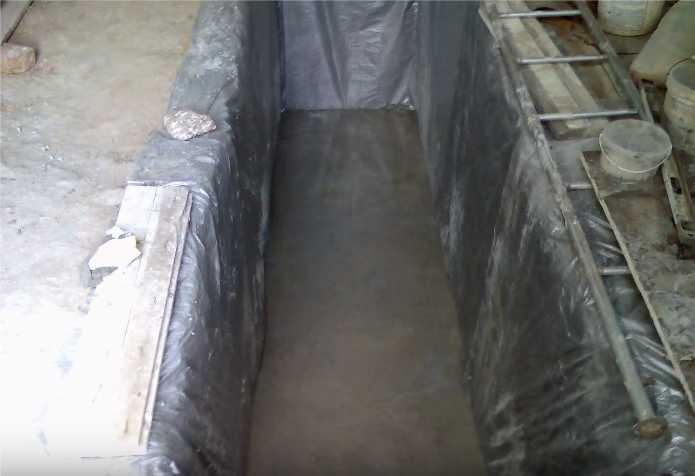

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

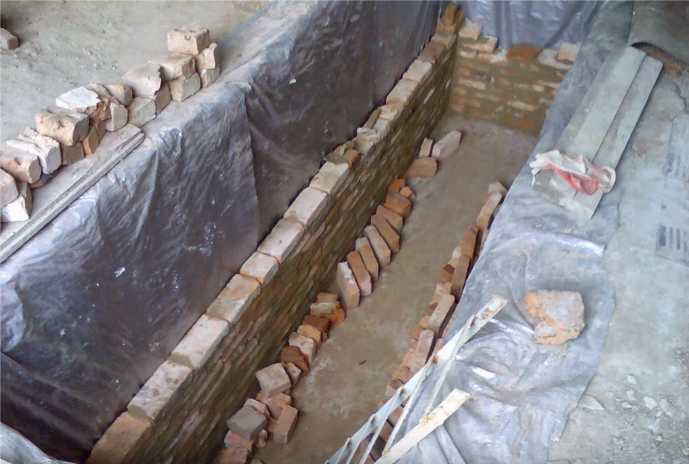

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

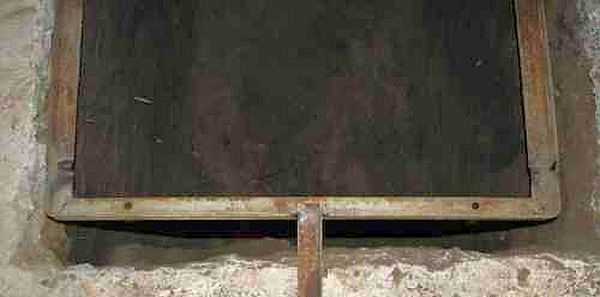

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

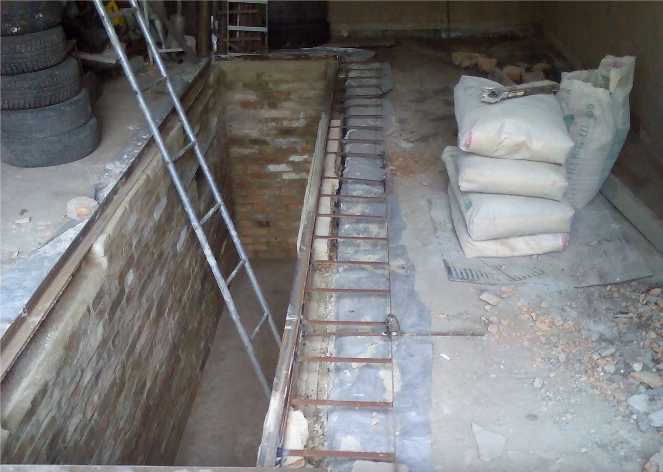

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Как сделать подъемник для гаража своими руками: пошаговое руководство

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.

ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления. Процесс сборки и последующего монтажа всех частей подъемника

1. «Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
2. Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
3. Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
4. Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
5. Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
6. Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
7. Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
8. Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Оптимальные размеры и высота

Не в каждый гараж получится установить автомобильный подъемник. К примеру, если вы являетесь владельцем микроавтобуса, который при въезде в гараж почти задевает потолок, ни о каком одностоечном/двухстоечном подъемнике речи идти не может. Гаражное помещение должно располагать соответствующими габаритами.

Далее вы можете ознакомиться с минимально необходимыми для определенного типа авто габаритами гаража. Прибавьте к показателю высоты гаража значение высоты, на которую планируете поднимать авто. Так вы определите, какую минимальную высоту должен иметь потолок гаража для монтажа автоподъемника.

Длина гаража должна быть на три метра больше длины легковушки, с шириной аналогично. Оптимальная высота – три метра.

Для джипа

Длина, ширина, высота гаражного помещения для джипа или другого внедорожника должны составлять восемь, пять, три метра соответственно.

Для микроавтобуса

Если вы являетесь владельцем микроавтобуса, гараж должен иметь большие габариты. Оптимальная длина – семь с половиной метров, ширина – пять метров. Минимальная высота гаража для микроавтобуса составляет три с половиной метра.

Если у вас грузовая «Газель» с удлиненной платформой, длина гаражного помещения должна составлять десять метров. Минимальное значение высоты здесь увеличивается до четырех метров.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции. Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг. Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования

Комплект болтов, крепежный крюк, шпонки формой звездочки. Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы. Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Это интересно: Разновидности и установка автомобильного двухстоечного подъемника — разбираемся в сути

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь

Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором

Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки. Опоры для приспособления формируются в последнюю очередь

Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления

Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору
