Нормы установки электрических столбов и стоимость работ

Номенклатура изделий

Для маркировки бетонных опор применяются буквенно-цифровые группы. Она различается в зависимости от используемого при изготовлении стандарта.

Наиболее часто используются следующие варианты аббревиатур:

Начинается название изделия с обозначения наименования стойки, затем указывается ее длина в дм. После этого следует несущая способность детали. Также может указываться морозостойкость бетона.

Например, опоры ЛЭП железобетонные серии СВ 110 — 3,5 — это стойки вибрированные, имеющие длину 11000 мм, с изгибающим моментом 3,5 тс/м.

Благодаря своим функциональным характеристикам и доступности железобетонные стойки для опор ЛЭП пользуются большим спросом у частных потребителей и организаций. Популярности способствуют высокий уровень унификации и развитая производственная база.

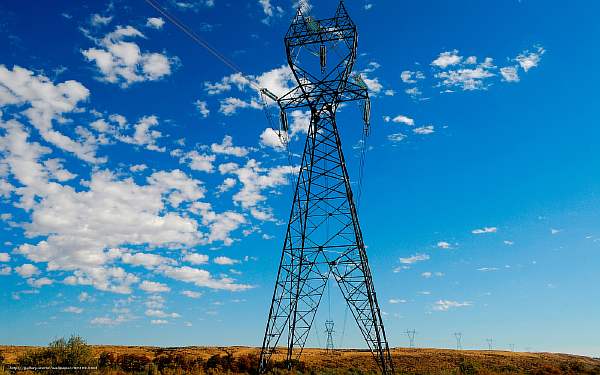

Типы и виды опор ЛЭП

В настоящее время для монтажа линий электроснабжения по воздуху применяются следующие типы опор ЛЭП, состоящие из стоек:

⇒ Промежуточные

являются наиболее распространенными и устанавливаются на прямых участках линий электропередач. Они используются для поддержания проводов и не предназначены для восприятия нагрузок от натяжения проводов вдоль линии.

⇒ Концевые

устанавливаются в начале или конце линии электроснабжения и являются разновидностью анкерных опор ЛЭП. Их особенностью является восприятие нагрузки от натяжения проводов и тросов только в одном направлении.

В зависимости от напряжения опоры подразделяются:

• Для низковольтных линий 0,4 кВ
• Для высоковольтных линий 6, 10, 35 кВ и выше

В первом случае используются железобетонные стойки СВ-95, СВ-110 и деревянные пропитанные длиной 9,5 и 11 метров.

Чем выше напряжение ВЛ, тем более мощные и тяжелые опоры применяются, в том числе и металлические, и композитные.

Преимущества и недостатки железобетонных конструкций

Стойки из железобетона в качестве освещения промышленных объектов, автомагистралей и парковых зонах, отличаются рядом таких преимуществ:

• Низкая подверженность коррозии, гниению.
• Долговечность в использовании. При правильном монтаже и качественном материале производства служат до 50 лет.
• Огнеустойчивость.
• Простота в уходе и ремонте изъянов.
• Выполняют роль диэлектриков, изолируя токопроводящие линии электропередач.
• Низкие расходы на эксплуатацию.
• Разнообразие формы — прямоугольная и круглая коническая стойка.

Железобетонные опоры имеют и минусы:

Для монтажа таких конструкций необходимо привлекать дополнительную технику.

Стоимость дополнительных услуг

Название	Цена	Купить
Электрический щит
Установка однофазного электросчетчика	800 руб.
Установка трехфазного электросчетчика	1200 руб.
Установка однополюсного автомата	200 руб.
Установка двухполюсного автомата	300 руб.
Установка электрического щита на 36 модулей	3500 руб.
Подключение кабеля электрического к щиту (одна фаза)	300 руб./1 шт.
Монтаж электрического щита на 12 модулей	2000 руб.
Подключение электрического щита на 24 модулей	2600 руб.
Установка двухполюсного УЗО или дивавтомата	300 руб.
Установка четырехполюсного УЗО или дивавтомата	450 руб.
Подключение кабеля электрического к щиту (три фазы)	500 руб./1 шт.

Закажите вынос счетчика на столб, и вы скоро сможете убедиться, что:

• это удобно, потому, что наши мастера обслуживают любые, даже самые удаленные районы;
• это надежно и безопасно ввиду профессионального подхода;
• это дешевле, чем в сервисных компаниях.

Произвести заказ на установку счетчика на столб на даче очень просто. Достаточно войти на сайт и заполнить заявку. Вам позвонит мастер для того, чтобы обговорить детали. Ему нужны сведения о напряжении в сети, о максимально разрешенной нагрузке, о месте установки – на столб либо опору, о виде изделия в зависимости от тарифа. Если требуется купить необходимые составляющие для монтажа, по вашему согласию мастер сделает это.

Правила размещения опор

Строительство линии, модернизация или реконструкция, в связи с которыми возникает необходимость устройства участков с добавочными опорами, производятся только с разрешения, выданного застройщику или заказчику соответствующим департаментом.

При необходимости установки новой линии, застройщик должен ещё обосновать целесообразность такого решения перед использованием других решений, когда, допустим, может быть добавлена вторая цепь, или первая переоборудована под более высокое напряжение.

Реконструкция воздушной линии

• Конструкции воздушных линий с напряжением до 20 кВ должны предусматривать возможность установки подвесного оборудования: электротехнических аппаратов, оптоволоконных кабелей, систем автоматизированного учёта расхода энергии, защитных реле и передающих информационных систем.
• При устройстве линий, опоры надо размещать с таким расчётом, чтобы они не препятствовали транспортному и пешеходному движению, не затрудняли въезд во двор или вход в здание.

Такого быть не должно, даже если расстояние от ЛЭП до жилых домов соблюдено

Столбы следует размещать так, чтобы исключить возможность наезда на них. А там, где их невозможно удалить от въезда во двор или съезда с дороги, опора должна быть защищена ограждением, как показано на фото.

Защита опоры от наезда

Информационные знаки

Если расстояние между опорами ЛЭП превышает 250 метров, на каждой из них должна присутствовать информация, нанесённая на высоте 2,5-3 м. Если дальность установки меньше, то знаки наносятся через одну опору.

1. Условное обозначение опоры.
2. Её порядковый номер.
3. Если цепей более двух, то ставится номер цепи.
4. Безопасное расстояние от ЛЭП (размер охранной зоны).

Пример маркировки показан ниже:

Информация на опоре

Этапы выполнения работ по установке опор

Процедура установки столбов под электричество и их подключение проводится следующим образом:

• выбор материала для опор;
• составление плана расположения столбов;
• подготовка земельного участка к установке;
• монтаж.

После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.

Материал

Все виды опор могут изготавливаться из следующих материалов:

• дерева;
• металла;
• бетона.

Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.

Преимущества дерева:

• низкая цена;
• возможность обслуживания и ремонта без подъемника;
• относительная простота монтажа;
• срок службы после обработки жаростойкой пропиткой – 40 лет.

Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.

Составление плана

После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.

На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.

Подготовка земли

Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.

Монтаж опор

По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.

Как правильно производить монтаж

После того как вы определитесь с выбором материала, нужно рассчитать, на каком расстоянии будут находиться друг от друга столбы, да и сколько их вам понадобится вообще для обеспечения электричеством всего участка.Для этого существуют нормы, установленные инженерами электросети. Здесь учитывается длина столба, и какой провод будет использоваться. Из расчетов можно узнать, сколько метров должно быть между столбами. После чего, можно приступить к бурению скважин для дальнейшей установки в них столбов.Так же, если вам необходимо отклониться от курса линии и, к примеру, «запитать» сарай, не обязательно на пути к нему устанавливать все те же столбы. Есть для этих целей небольшие промежуточные стойки. Опорный столб для них не требуется, в силу небольшого размера

Так же их можно использовать для уличного освещения на дачном участке.Обратите внимание: не стоит самостоятельно подключать участок к главной линии, даже если вы умеете обращаться с электричеством! За самостоятельное подключение, вас оштрафуют однозначно! Поэтому лучше подчиниться требованиям властей. И тогда у вас дома будет светло и уютно.Как поставить опору под ЛЭП вручную, смотрите в следующем видео:Если вы приобрели загородный дом или собираетесь начать его строительство, то перед вами рано или поздно станет вопрос о подключение к электрической сети

Часто в связи с этим возникает потребность в установке вблизи участка опоры для линии электропередач. Вообще-то установкой столбов должны заниматься государственные организации и выполнять эти работы бесплатно, однако на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенные деньги.При найме специалистов нет необходимости вникать в тонкости работ, но определенные сведения все же необходимо знать. Столбы для электричества бывают трех видов:

• деревянные опоры – наиболее дешевые, но не особо долговечные;
• железобетонные столбы – самые распространённые в применении;
• железные опоры линий электропередач – самые дорогостоящие.

Какой столб выбрать зависит от климатических условий и мощности энергопотребителя.Примерная же стоимость установки столбов для электричества такова:

1. установка одного столба — 30-35 тыс. рублей;
2. пять столбов — 100 — 120 тыс. рублей;
3. десять опор – 170 тысяч и выше.

Разберемся, как получаются эти суммы. Во-первых, в стоимость монтажа входит и цена самого столба, во-вторых учтены и все особенности установки.

Столбы из дерева раньше устанавливались повсеместно, на сегодняшний день они находят применение преимущественно в частном строительстве. Конструкции могут быть:

• Цельнодеревянные. Перед установкой бревно пропитывают антисептиками и противопожарными составами. Опору из дерева можно использовать на сухих грунтах в незаболоченной местности.
• Деревянный столб с железобетонным основанием – оптимальный выбор для опоры под линию электропередач. Бетонная балка, к которой привязывается опора, заглубляется в грунт, дерево вообще не соприкасается с неблагоприятной средой.

Преимущества деревянных опор – их невысокая стоимость. Установку электрического столба на даче можно осуществить своими силами без применения специальной техники.

Подключение электричества от столба к дому

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию. Перед началом работы необходимо определиться со способом подключения. На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

1. Прямая стойка прикрепляется к стенке, кабель проводят через крышу и стыкуют с проводом, заходящим в помещение.
2. Изогнутая стойка (гусак) проходит сквозь стену здания, а кабель проходит целым от столба линии электропередачи до автомата или электрического счетчика.

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только домов, но и дачных сооружений и других жилых зданий. Если сама протяженность от столба линии электропередачи превышает эту величину, то надо установить вспомогательную опору на отдельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превышать 15 метров. Минимальное расстояние от крайней стойки до жилой постройки должно быть не менее 1,5 метра до оконных проемов и лоджий; 1 метр – минимальная дистанция до фасадных стен сооружений или фундамента.

Проведение электрического провода через стену дома, построенного из дерева, специалисты выполняют при помощи стальной трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели вполне подойдет обычная пластиковая труба.

Закрытый способ

Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты.

Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:

1. Если на пути проведения траншеи есть большие деревья, то отклонить трассу нужно не меньше, чем на один метр.
2. Когда прокладка кабеля намечается вдоль фундамента, от него она должна находиться на расстоянии около метра.
3. Места повышенной нагрузки, такие как детские площадки или автомобильные стоянки, лучше всего обойти.
4. Также рекомендуется избегать пересечения с другими изоляционными проводами.

Нормативные требования

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу «Канализация электроэнергии»

Давайте уделим внимание наиболее важным в нашем случае пунктам документа.

Общие требования к линиям напряжением до 1 кВ

• При подвеске любых незащищенных проводов на опорах расстояние от них до окон или балконов при максимальном отклонении не должно быть менее 1,5 метров.
• Над проезжей частью дороги провода провешиваются на высоте не менее 6 метров, над непроезжей — не менее 3,5 м.

Высота проводов над проезжей частью и пешеходными дорожками.

• Расстояние между проводами при пролете до шести метров должно быть не менее 10 см, при пролете свыше 6 метров — не менее 15 см.
• Ввод в здание выполняется на высоте не меньше 2,75 м; при этом для ввода используется изоляционная труба, форма которой предотвращает попадание воды в дом.
• Конструкции, на которых устанавливаются токопроводы, выполняются из несгораемых материалов и должны иметь предел огнестойкости не меньше четверти часа.

Комментарий: казалось бы, этот пункт ставит крест на деревянных столбах. Ан… нет, лазейка остается: пропитанная защитным составом древесина не поддерживает горение.

• Минимальное расстояние от неизолированных проводов до трубопровода любого назначения — 1 метр. Если провод изолирован, расстояние не нормируется.
• Изоляторы должны быть несгораемыми. Традиционно в этом качестве используются фарфор и стекло.

На фото — фарфоровые изоляторы.

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 — 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода	Минимальное сечение, мм2
Алюминиевый	16
Сталеалюминиевый	10
Биметаллический	10
Стальной многопроволочный	25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления — 25 метров.

Ввод выполнен изолированным проводом.

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод	Минимальное сечение или диаметр
Пролет до 10 метров	Пролет 10-25 метров
Медный самонесущий	4 мм2	6 мм2
Стальной или биметаллический	3 мм	4 мм
Алюминиевый	16 мм2	16 мм2

Опоры

Каким должен быть собственно столб?

Для низковольтных линий могут использоваться железобетонные, металлические, цельнодеревянные и деревянные с бетонным основанием столбы. Все породы древесины, кроме лиственницы, обязательно пропитываются антисептиком; древесина лиственницы сама по себе исключительно устойчива к гниению.

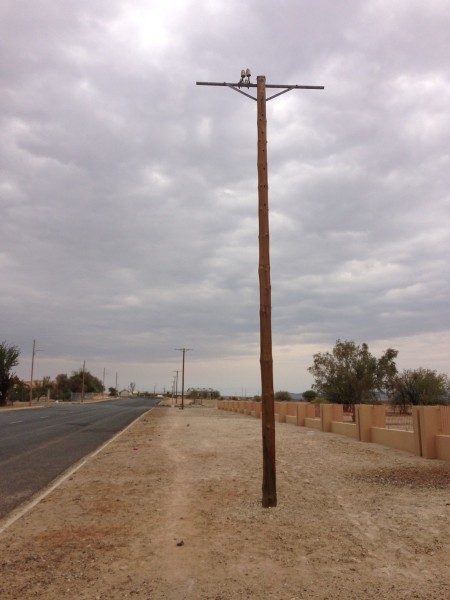

Дерево — самый доступный материал для столба.

При использовании деревянной опоры ее минимальный диаметр (у верхнего торца) должен составлять:

• Для основной линии электроснабжения — 14 см;
• Для ответвления на дом (в частности, для столба, устанавливаемого на участке) — 12 см.

Относительно заглубления опор документ высказывается несколько неопределенно — «в зависимости от местных условий».

Каким должно быть минимальное расстояние от столба до окружающих объектов и коммуникаций?

Объект	Расстояние, метры
Водопроводы, теплотрассы, канализация	1
Пожарные гидранты, водяные колонки, водопроводные колодцы	2
Кабели питания (например, провод от скважинного насоса) без дополнительной защиты (изолирующей трубы)	1
Кабели питания в изолирующей трубе	0,5

Опоры уличного освещения и их особенности

Перед установкой столбов прежде всего требуется разработка проекта с учетом следующих факторов:

Опора освещения должна удовлетворять жестким требованиям. Она должна соответствовать установленным стандартам. В качестве опор применяются столбы (железобетонные, металлические, композитные) и мачты.

Железобетонная конструкция содержит арматуру, которая испытывает растягивающие нагрузки. Бетон работает на сжатие. Изделия проигрывают по многим параметрам всем остальным видам, но цена у них самая низкая.

Опора освещения металлическая делается из стального листа высокой прочности или алюминия. Она значительно легче железобетонных, удобно устанавливается и имеет хороший эстетический вид.

Как происходит замена опор ВЛ

Для СНТ

Председатель садоводческого товарищества должен обратиться в компанию, занимающуюся строительством воздушных линий, с заявкой о замене старого столба или столбов на новые, и последующем переподключении абонентов. В компании производится оценка работы, а затем специалисты выезжают на место для определения объема работ и согласования срока. Исполнитель составит план, а затем начнет производить работы.

Прежде всего, надо убрать старые столбы, пробурить отверстие под новые, для чего используется спецтехника. Глубина бурения должна быть ниже уровня промерзания грунта в регионе на полметра. В ЛО бурение под электрический столб обычно на 2,2-2,3 метра.

Затем устанавливаются новые столбы с помощью ямобура. Старые вывозятся с территории товарищества тем же ямобуром по желанию заказчика. После этого происходит монтаж и подключение самонесущего изолированного провода (СИП).

Возможно, есть резон обойтись выравниванием опор ЛЭП, без замены столбов. Возможно ли произвести выравнивание, придется ли при этом демонтировать и снова натягивать провод СИП, — в каждом случае все индивидуально, определенно можно сказать только после выезда на осмотр объекта.

Для частника

Частному владельцу земельного участка, дачнику нужно самостоятельно обратиться к нам и поставить задачу о замене опоры ЛЭП.

Цена на замену электростолба для частника составит от 16 000 рублей (сам столб железобетонный или деревянный, доставка, установка нового столба, демонтаж старого).

Самостоятельная установка

Трудно ли поставить столб на участке своими руками?

Вот простейшая инструкция по его изготовлению из бруса сечением 150 мм.

• Обрабатываем брус антисептиком в два-три слоя.
• Собираем на одном из торцов будущего столба крестовину размером примерно 2х2 метра. Сама крестовина соединяется вполдерева; для крепления к столбу используются оцинкованные уголки.
• Между столбом и крестовиной крепятся четыре укосины, после чего вся подземная часть (около полутора метров) прокрашивается битумной мастикой.
• Под опору отрывается крестовидная яма, в которую столб несложно установить вдвоем с помощью привязанной к его верхушки веревки. Осталось лишь выровнять его по отвесу, зарыть основание и уплотнить грунт.

Столб прочно стоит на крестовине.

Требования к монтажу электростолба

Действующее законодательство содержит ряд требований, касающихся расположения опор ЛЭП на частных участках и рядом с ними. Так, расстояние от одного столба магистральной линии до другого не должно превышать 50 м. Минимальная дистанция между ними определяется в каждом случае индивидуально (с учётом диаметра рабочего провода, ветровой нагрузки и уровня натяжения кабелей).

Расстояние от стены дачного домика до ближайшей магистральной опоры не должно быть больше 25 м. В противном случае рядом с участком устанавливаются дополнительные опорные конструкции. Дистанция между распределительным и промежуточным столбами для электричества на даче определяется индивидуально с учётом ландшафта, местной инфраструктуры и местоположения конечных потребителей электроэнергии.

Расстояние от любой опоры ЛЭП до забора не должно быть меньше 100 см. При этом не имеет значения, с какой стороны ограды находится электростолб. Более того, в тех случаях, когда опорная конструкция находится на территории, огороженной забором, владелец участка обязан обеспечить сотрудникам обслуживающих организаций беспрепятственный доступ к столбу и проводам.

https://youtube.com/watch?v=G_209-2YWhw

Пакет документов, необходимый при переносе электросчетчика на улицу

Согласно порядку установки электросчетчика в частном доме, для его демонтажа и выноса на улицу следует тщательно подготовиться. Прежде всего собрать соответствующий пакет документов:

Перед выносом оборудования на улицу следует запросить типовой договор у компании-поставщика и акт о разделении балансовой принадлежности. В данном документе будут четко обозначены права и ответственность каждой стороны

В документе будут указаны серия и номер счетчика, его тип, расчетный счет владельца.
После важно составить заявление на допуск к эксплуатации оборудования. Оно составляется в офисе компании, при его получении по указанному адресу выедет контрольная бригада, проверит правильность проведенных самостоятельных работ

Счетчик будет опломбирован и сформирован акт о его допуске.

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.

Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

• Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
• Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
• Деревянный электрический столб вполне по силам изготовить своими руками.
• Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.

Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Охранная зона ЛЭП и закон

Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, проживающих вблизи высоковольтных сооружений. По результатам исследований, серьезные проблемы затрагивают все органы. На основании этого специалисты установили допустимое расстояние, на котором разрешается возводить жилые дома.

В городе

Если участок, который входит в охранную зону, находится в собственности у частного лица, то накладывается обременение на строительство зданий, предусматривающих длительное нахождение человека. Поэтому, прежде чем купить участок под строительство дома около линий электропередачи, надо поинтересоваться о возможном наложении запрета. Рамки зоны определяет организация электросети.

Установленные нормы для строительства вблизи ЛЭП

Правила запрещают проведение воздушных линий электропередачи рядом с открытыми и многолюдными территориями (спортивными площадками, бассейнами), над детскими садами и школьными учреждениями.

Протягивать провода от столбов категорически запрещается над жилыми зданиями. Участок, приготовленный под строительство дачного или жилого дома, должен находиться на безопасной дистанции от ЛЭП.

Санитарно-защитная зона

Расстояние между столбами должно быть равномерным. Высота от земли до электрического кабеля должна составлять:

• 3 метра между проводами и скалистой возвышенностью;
• 5 метров от поверхности болота или другого источника воды;
• 6 метров от земли в нежилой местности;
• 7 метров от поверхности почвы в жилой местности.

Расстояние до дорог, которые проходят параллельно линиям электропередачи, должно составлять высоту столба в пятикратном размере.

Чтобы узнать, какое расстояние от жилого сооружения до ЛЭП будет допустимым, надо обратиться к существующим нормативам. Безопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.

Опора ЛЭП

Чтобы излучение от высоковольтных линий не оказывало пагубного влияния на человеческий организм, рекомендуется выбирать постоянное место жительства на расстоянии около ста метров.

Кабель, проведенный воздушным способом, можно уложить под землю. Такое действие увеличит допустимую дистанцию на целый метр. Метод подземной проводки кабеля – дорогостоящее удовольствие. Но полученный результат благоприятно скажется на безопасности проживания рядом с линиями электропередачи.

Отрицательные свойства уличного освещения

Ослепляющий фактор приводит к тому, что свет попадает в глаза прохожим, автомобилистам, вместо концентрации на дороге и освещаемых объектах. В результате воздействия ослепляющего фактора, свет бьет в глаза, контраст освещаемых объектов понижается, что затрудняет их видимость. В итоге, такое освещение приводит к повышенной опасности неверно освещенного участка дороги. Для снижения ослепляющего фактора нижняя часть фонаря должна быть плоской, исключая рассеивание в стороны, фонарь должен быть направлен строго вниз, без наклонов в стороны. Максимальный коэффициент ослепления регулируется СНиП.

Перерасход электроэнергии. Происходит в результате неверного выбора мощности ламп, неверной конструкции и направленности светильника, а также слишком большой высоты установки светильника. Зависимость освещенности от расстояния до освещаемого объекта квадратичная, в то время как зависимость освещенности от мощности практически линейная. Значительный вклад в перерасход электроэнергии вносит то, что свет продолжает гореть даже тогда, когда никому в таком количестве не нужен.

Установка бетонной опоры линий электропередачи — общая технология установки

Промежуточная бетонная опора устанавливается по следующей технологии

Для работ нанимается бригада с бурово-крановой установкой. Бригада должна иметь наряд на работы;

Заказчик обеспечивает доступ к месту работы и проезд техники;

Опора привозится на место установки заранее и укладывается вдоль линии отвода. Центр тяжести опоры должен находиться в 1,5 метрах от ямы для опоры;

Буром делается отверстие под опору. Глубина ямы для СБ 95 абонентского отвода, должна быть 1500 мм, ширина больше размера столба на 10 см с каждой стороны;

Длина опоры, метр	7,5-8,5	8,5-9,5	11-13
Глубина ямы, метр	1,4	1,5	1,6

После механического бурения производится ручная очистка краев ямы;

Бур машины убирается и включается в работу её кран;

К верху опоры на расстоянии 50 см от верха монтируется кронштейн для крепления промежуточного подвеса. В принципе эти работы могут проводится на установленной опоре;

Готовую опору, обхватывают стропой выше центра тяжести. Выше и ниже зацепа, можно закрепить страховочные канаты;

Опору поднимают на 20-30 см от земли и руками направляют в яму. Страховочные канаты удерживают опору от раскачивания;

Конец опоры вставляют в яму и выравнивают по вертикали, краном и страховочными канатами. Если кронштейн с поддерживающим зажимом монтировался заранее, нужно соблюсти его правильное расположение по направлению прокладки провода;

Яму вокруг опоры засыпают и трамбуют;

После трамбовки отцепляют стропы и канаты.

Установка стойки

В подготовленную яму вставляется ранее изготовленная стойка. Если засыпаете землей, то не забывайте каждые 15-20см трамбовать. Можно использовать щебень и забетонировать все основание. Тогда никакие наклоны вам будут не страшны, да и коррозия не будет оказывать такого сильного влияния.

Бетону дайте время 1-2 дня чтобы окончательно застыть, только после этого можно вешать шкаф.

Конечно бетонирование значительно увеличивает время всего монтажа. Без него, простым утрамбовыванием всю работу можно сделать за 2-3 часа. Кроме того, без бетона значительно улучшается заземление самой стойки, за счет лучшего контакта с землей (если вы конечно полностью не изолировали термотрубкой или битумом низ). Поэтому здесь нужно будет делать выбор – надежная устойчивость и долговечность или лучшее заземление.

Этапы установки опор линий электропередачи

Еще на этапе подготовительных работ, производится прокладка трассы ЛЭП: очистка трассы, выравнивание земли и другие работы.

а-Промежуточная опора; b- анкерна опора с подкосом, ставят на углах поворота ЛЭП от 20 до 90 градусов. 10Опора, 5-подкос (подопора)

Обычная конструкция ямы для деревянной и бетонной опоры ЛЭП до 1 кВ имеют цилиндрическую форму, глубиной 1100-1500 мм и диаметром на 100 мм шире размеров опоры. Делаются такие ямы при помощи буровых установок.

Примечание: В стесненных условиях, а также при малых объемах, яму под опору можно вырыть вручную. Профиль ямы должен быть не цилиндрическим, а ступенчатым.

Могут ли потребовать вынесения электросчетчика на уличный столб?

Сослаться в своих требованиях по установке электросчетчика на столбе на закон работники компании не могут. Нет в нормативных документах такого регламента. Между тем нормативные документы указывают на следующие правила установки в домах счетчика электроэнергии:

• в защищенном от температурных перепадов (до 0 градусов) и осадков месте;
• высота фиксирования 0,4 – 1,7 м;
• полную ответственность за сохранность оборудования несет собственник объекта.

Рис. 1 Установка электросчетчика на улице – удобное решение для работников компании-поставщика, но закон этого не требует

Требования работников компании-поставщика полностью идут в разрез с нормами:

• осадки и зимняя температура снижают период эксплуатации и точность показания счетчика;
• установка на большую высоту препятствует его нормальному использованию для человека;
• несет убытки собственник объекта, так как он отвечает за исправность оборудования, которое на улице выходит быстрее из строя.

Выводы

Если заставляют ставить счетчики на столбах законно ли это требование? Нет таких норм, согласно которым можно бы было заставить собственника частного дома устанавливать счетчик на улице себе во вред. Он является собственником оборудования и ответственен за качество его работы. В результате низких температур прибор может вообще отказаться работать, а может показывать завышенные данные. Кроме этого такое оборудования могут украсть вандалы.

У энергетической компании нет законных рычагов воздействия на граждан при отказе, они не могут прекратить подачу электроэнергии или подать на хозяина дома в суд. Если же притязания происходят от председателя кооператива, тогда он должен действовать на основании протокола общего собрания. Документ дает ему полномочия требовать от собственников участка исполнять принятые ими же правила.

Если же собственник участка решился на вынос счетчика на улицу, он должен соблюсти все требования его оборудования, подключения и запуска.
