Самостоятельная установка доводчика на дверь

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Стандартный монтаж приспособления для плавной доводки ↑

В стандартную комплектацию доводчика входят:

  • доводчик;
  • крепеж;
  • рычаг;
  • монтажная схема.

Для удобства пользователей большинство производителей доводчиков прилагают схему крепления в натуральную величину. Это позволяет использовать ее для точной разметки крепления доводчика.

  1. Выбрав оптимальный угол открывания двери из прилагаемой в описании таблицы, и используя схему, необходимо произвести разметку 4-х отверстий для доводчика и 2-х отверстий на коробке двери.
  2. Просверлите отмеченные отверстия.
  3. Далее на косяке двери закрепите рычаг доводчика с помощью шурупов.
  4. Поместив основной рычаг на квадратную ось доводчика, закрепите его с помощью крепежного винта.
  5. Тщательно закрепите корпус доводчика. При этом гайка, которая регулирует силу пружины, должна располагаться напротив дверной петли.
  6. Необходимо отрегулировать длину изменяемого рычага так, чтобы он располагался перпендикулярно дверной коробке, и соединить его с основным рычагом.
  7. Закрепить малый декоративный колпак непосредственно под квадратную ось корпуса доводчика.
  8. Отрегулировать все требуемые параметры работы доводчика.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Доводчики для дверей раздвижного типа

Конструкция и принцип работы таких доводчиков схожи с функционированием механизмов, устанавливаемых в корпусную мебель. Главная задача этих устройств – не допустить резкого столкновения створок друг с другом и их повреждения. Состоят доводчики для раздвижных дверей их небольшого штока и пружинного механизма, вмонтированного в него. Врезка устройств производится в верхний/нижний брус дверной коробки или в полотно двери с торцевой стороны.

Если врезка осуществлена не качественно и штифты доводчика не заглублены на максимальный уровень, то они могут мешать при движении через проход и быстро ломаться из-за частого задевания.

Виды доводчиков

Устанавливается механизм как с внутренней стороны двери, так и с наружной. Для наружной двери доводчик лучше установить внутри дома, так как из-за негативных погодных условий механизм может быстро выйти из строя.

Согласно стандартной схеме установки, доводчик крепится на полотно двери. Сам рычаг монтируется к дверной коробке. Установка также зависит от того, как расположены петли, как открывается дверь. Если дверь открывается вовнутрь, то рычаг крепится непосредственно к брусу дверной коробки, а сам механизм располагается на двери. Если дверь открывается вовне, то здесь все наоборот – рычаг монтируется на полотно двери, а механизм к притолоке.

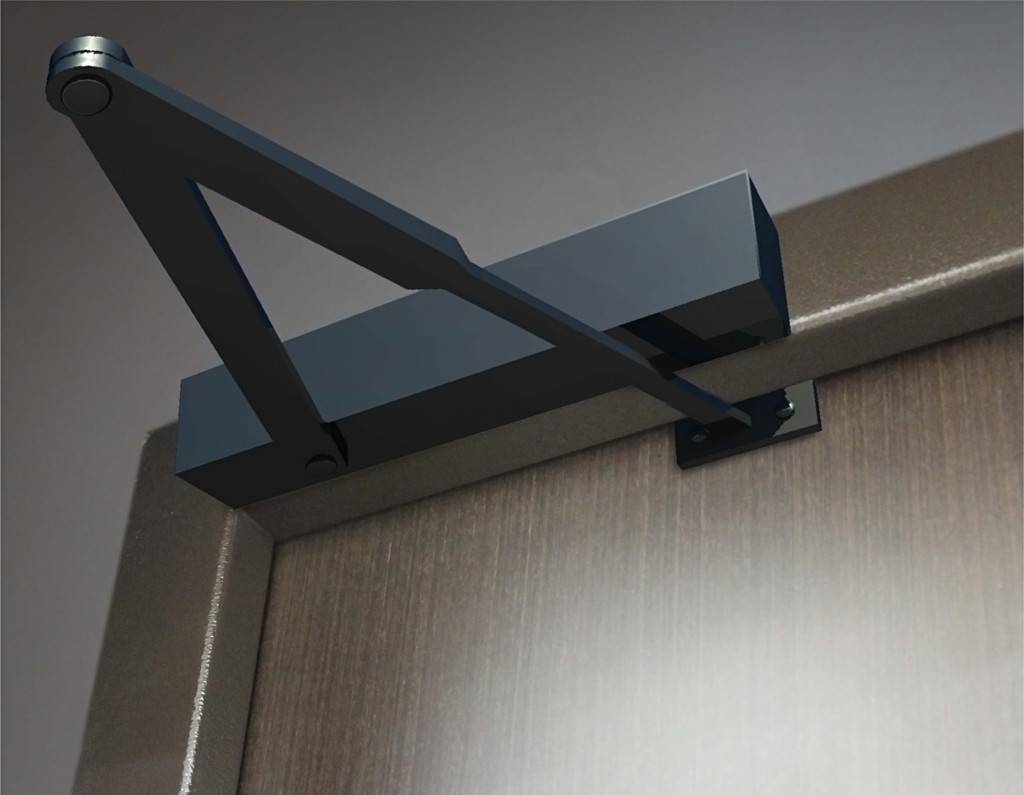

Конструкция дверного доводчика на рычажной тяге

Наиболее популярный товар – механизм доводчика со скользящей тягой. Такие дверные изделия обладают привлекательным дизайном, который не нарушает гармонии общего интерьера помещения. Также данное устройство можно дополнить электромагнитным фиксатором и даже пожарным сигнализатором. Часто эти доводчики имеют эластичный ограничитель, который контролирует их работу, задавая определенный угол раскрытия двери. Существуют и универсальные модели. Они имеют скользящую канальную тягу, которая позволяет устанавливать механизм с обеих сторон двери.

Одним из главных условий покупки хорошего доводчика, является способность изделия осуществлять регулировку движения двери. Возможность подобной регулировки полностью зависит от момента инерции, создаваемого дверью. Существует даже стандарт, определяющий данный показатель: EN 1154.

Механизмы подобного рода по усилию, необходимому для их закрывания делятся на несколько классов – от 1 до 7 (EN1–EN7). Последние классы применяются в массивных входных дверях, первые – в межкомнатных, имеющих небольшую удельную массу.

Следует отметить, что существуют доводчики, конструкция которых предусматривает изменение усилия открывания двери. Класс таких доводчиков обозначается «плавающий», например, EN 1–3 или EN 4–6.

Отличаются дверные доводчики также по способу установки. Они бывают:

  • накладные;
  • напольные;
  • рамные;
  • скрытые.

Накладной способ установки подразумевает крепление механизма устройства поверх дверной коробки. Иногда он вставляется сразу в петли двери. Этот способ – самый простой. Напольный доводчик устанавливается заранее во время ремонта, и после завершения всех работ становится недоступным. Рамные отличаются от напольных лишь тем, что их крепление осуществляется к дверной раме.

Самый сложный способ установки – это скрытый. Здесь нужно иметь достаточно опыта, так как потребуется готовить полости с помощью фрезера.
Часто накладной дверной доводчик сопровождается подробной инструкцией к установке. Если следовать четкому алгоритму действия, то проблем с установкой не возникнет. Однако, как бы просто это ни было, перед установкой нужно убедиться, что дверь находится в рабочем состоянии. Если есть проблемы или поломки, их нужно устранить.

Поставить доводчик на дверь — Москва и МО

Невозможно в полной мере оценить удобство использования, если не был качественно выполнен монтаж доводчика двери и его правильная регулировка. Устройство автоматического закрывания – одна из наиболее полезных опций, которая способствует не только повышению комфорта, но также более продолжительной службе полотна и фурнитуры. Однако даже самый качественный доводчик оказывается бесполезен, если его установка была выполнена с нарушениями.

Существует много разновидностей доводчиков для различных типов дверей, и все они хорошо знакомы специалистам LOCKSERVICE. Предлагаем воспользоваться услугами нашей компании, в которой:

  • Мастера доступны круглосуточно и в любой день недели. В пределах столицы и Московской области они прибывают на вызов всего за 15-20 минут или в любое другое время, удобное для клиента.
  • Принимая заявку, диспетчеры выясняют у заказчика все технические подробности и сообщают их нашим работникам. Благодаря этому мастер по прибытию на вызов хорошо осведомлен о деталях задачи и имеет при себе все необходимое оборудование и инструменты. Клиенту будет предложен большой выбор доводчиков различных моделей, объяснены отличия между ними и проведена бесплатная консультация по интересующим вопросам.
  • Знания и опыт наших сотрудников особенно полезны в тех случаях, когда монтаж доводчика на металлическую дверь выполняется в рамках организации СКУД. Профессионалы LOCKSERVICE способны организовать управление доступом любой сложности: с записью событий, многоуровневой идентификацией и отслеживанием местоположения персонала.

Как поставить доводчик на дверь

Хотя механизмы автоматического закрывания дверей разнообразны по своему устройству и принципу действия, в некоторых случаях можно попробовать выполнить монтаж своими руками. Главное правило самостоятельной установки гласит: прежде, чем приступить к установке, следует внимательно изучить инструкцию и схему монтажа, убедиться, что устройство соответствует области применения и обладает требуемым набором функций. Выполняйте установку механизма в зависимости от его размещения:

  • Если верхнее расположение доводчика. Это наиболее распространенный вариант. Он состоит из блока, в котором размещен пружинный механизм, а также рычажного или ползункового шарнира. В зависимости от способа установки, к двери может крепиться либо блок, либо рычаг, но практически всегда механизм автоматического закрывания располагается с той стороны двери, в которую она открывается. Однако в случаях, когда движению деталей доводчика мешает стена или иное стационарное препятствие, устройство располагают под перекладиной дверной коробки, хотя такой способ установки нельзя назвать оптимальным. Крепление механизма выполняется шурупами в тело двери и, как правило, не вызывает трудностей.
  • Доводчик с нижним размещением механизма. Установить его гораздо сложнее. Такие устройства совмещают в себе функцию опорной петли, для их корректного монтажа требуется обустройство технологического кармана в полу. Кроме того, необходимо обеспечить соответствие точек подвеса, иначе дверь не будет работать как надо.

Если монтаж поручается лицу без соответствующей квалификации, Вам придется самостоятельно покупать доводчик, тратя время и рискуя приобрести неподходящее устройство. Зачастую мастера-самоучки допускают ошибки, из-за которых резко сокращается срок службы механизма, возникает опасность блокировки двери. Если же установка фурнитуры выполняется в ходе организации СКУД, неправильный монтаж может привести к нарушению работы всей системы.

Чтобы избежать возникновения неприятностей в ходе установки доводчиков и другой дверной фурнитуры, обращайтесь к проверенным специалистам с хорошей репутацией.

Если нужно установить доводчик и Вы хотите, чтобы работа была сделана правильно – обращайтесь к профессионалам LOCKSERVICE!

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

  • имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
  • через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
  • монтажные отверстия желательно высверлить заранее;
  • крепим сначала рычаг, следом за ним корпус;
  • После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно

Важно ни на йоту не отступать от инструкции, и успех обеспечен

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

  • положением первого винта зададим скорость закрывания в диапазоне 180-15º;
  • вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

  • BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
  • ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
  • DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Дополнительные рекомендации

В большинстве своем доводчик для входной металлической двери не требует специального ухода. Главное, установить механизм, подходящий по климатическому предназначению: комнатный доводчик при монтаже на входную дверь заклинит при первых же морозах. Для защиты от влаги, а также грязи на уличных системах доводчики крепят только со стороны помещения.

Если дверь выходит на улицу, то в него все же попадает пыль и грязь, которую нужно удалять. Каждый сезон механизм надо регулировать, а при необходимости смазывать, заменять масло, ведь его вязкость сильно зависит от температуры.

Ни в коем случае нельзя подпирать полотно или вставлять клинья, чтобы дверь долго была открытой. Это может привести к вытеканию масла из механизма и выходу его из строя. Исключения составляют устройства со стопором, им фиксация не страшна.

Еще что нельзя делать с дверью, обустроенной доводчиком, так это с силой ее закрывать, притягивать, ускорять движение полотна. Оно должно закрываться только самостоятельно. Такая «вредная привычка» жильцов приводит к тому, что сбивается регулировка винтов устройства

Также важно проверять петли и корректировать их, чтобы полотно не проседало. Если смазка начинает подтекать, механизм работает со сбоями, необходимо заменить доводчик на новый

Доводчик – важная фурнитура металлической двери

Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера

Доводчик – важная фурнитура металлической двери. Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера.

Классификация доводчиков


Принцип работы любого устройства вне зависимости от его типа строится на комплексной работе пружины и масляного амортизатора – основных составных частей системы

Установка дверных доводчиков начинается с их выбора. Принцип работы любого устройства вне зависимости от его типа строится на комплексной работе пружины и масляного амортизатора – основных составных частей системы. Вязкость амортизирующей жидкости, перетекающих из одной камеры через систему амортизаторов в другую, придает плавность процессам закрывания и открывания двери. Тип доводчика определяется механизмом, приводящим в действие пружину:

  • Верхние доводчики, рабочий корпус которых монтируется над дверью или непосредственно на дверном полотне;
  • Напольные доводчики – практически невидимая глазу система, особенно популярная в торговых центрах;
  • Скрытые.

Специалисты компании подберут и смонтируют дверные доводчики, оптимально подходящие для каждого конкретного случая. Кроме того, мы предлагаем качественный монтаж магнитных замков на двери общественных и жилых зданий и помещений.

Так, легкая дверь в офисе может быть оборудована магнитным замком, удерживающим 70-150 кг веса. Уличные двери, весом свыше 100 кг. Нуждаются в более мощной защите – для них наши специалисты рекомендуют магнитные замки удерживающей силы до 500 кг. Наиболее серьезные объекты требуют обеспечения наивысшей безопасности. В таком случае будет оптимальной установка магнитного замка силой удержания свыше 1000 кг.

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов

Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина)

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика

Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок  5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

РИСУНОК 6  РЕГУЛИРОВКА ДОВОДЧИКА
