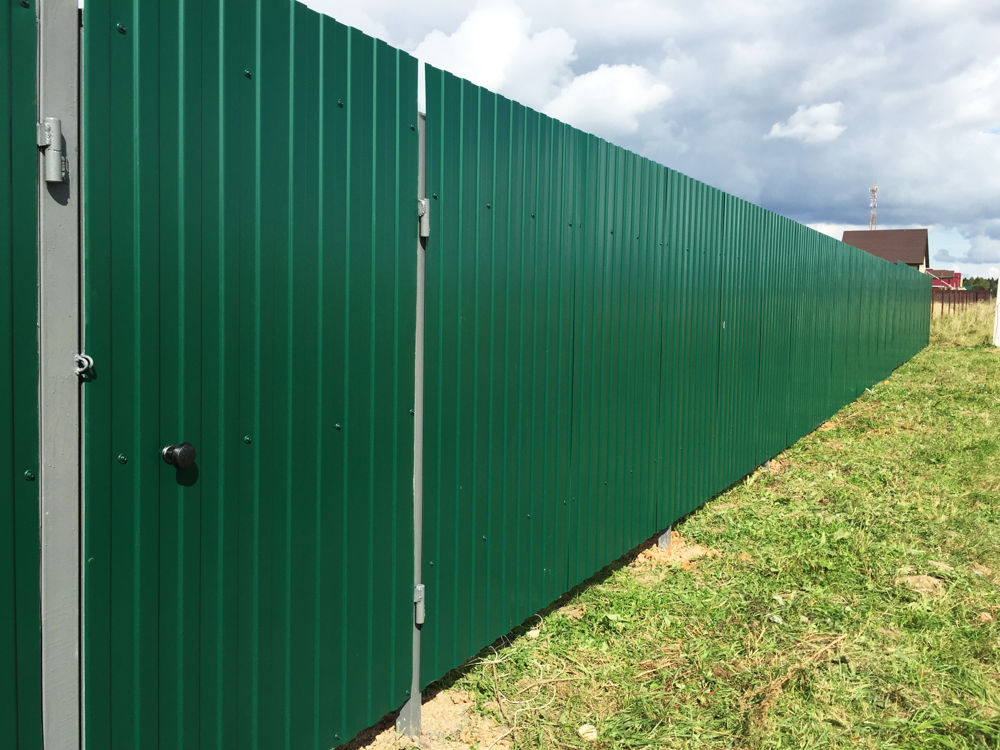

Расстояние между столбами
Большинство источников в качестве предельно допустимой величины расстояния между опорами указывают 2.5 или 3 метра.
Это очень приблизительно. В принципе эта характеристика зависит от ветровой нагрузки, веса конструкции (вместе с опорами) и несущих способностей грунта. Есть нормативные значения расчетного сопротивления грунта. Он самый высокий у крупнообломочного грунта и плотной твердой глины — 6 кг/см2, самый низкий у насыщенного водой мелкого песка — 2 кг/см2.
Расчет лучше проводить для одного пролета, предварительно задав какую-то длину исходя из особенностей участка и рельефа. Допустим — 2 м.
По высоте забора и весу материалов определяют суммарную нагрузку на одну опору (на нее давит по пол пролета с каждой стороны плюс вес опоры). Прибавляют ветровую нагрузку, умножают на коэффициент надежности 1.2 и делят на площадь столбчатого фундамента в кв.см. Полученная величина должна быть на 10% ниже нормативного расчетного сопротивления грунта.
Если это не так, то есть два пути — уменьшить расстояние между столбами или увеличить площадь столбчатого фундамента.
Во втором случае есть три варианта — выбрать трубу большего сечения, наварить «пятку» на столб или увеличить площадь бетонирования столба.
Затем еще раз надо пересчитать совокупную нагрузку с учетом увеличения веса столба или фундамента.
В крайнем случае, для очень слабых грунтов и сплошного забора (например, из профнастила) вместо обычных столбов можно использовать винтовые опоры.
Такие металлические столбы для забора существенно дороже обычных, но, если есть навыки сварочных работ (друг или сосед сварщик), то их несложно изготовить из обычной трубы и разрезанного кольца из листовой стали. По такому образцу:
Забор из профтрубы. Как сделать самому
Строительство дома начинается с возведения ограждения по периметру вашего участка. Забор не позволяет проникнуть на вашу территорию.
В современном мире очень большой выбор строительных материалов из которых можно сделать забор. Его можно построить из дерева, металла, полимерных материалов, кирпича, бетонных блоков и т. д. Наиболее оптимальным является использование металла. Он обладает высокими прочностными характеристиками, долговечен, удобен в монтаже и обслуживании. Но и среди металлических ограждений есть масса вариантов. Из металла можно построить кованные ограждения, сетчатые заборы из рабицы или сварной сетки, заборы из профнастила или из обычной листовой стали. Для стоек можно использовать профильные или круглые трубы, швеллера или другие виды металлопроката. Наиболее оптимальным для возведения каркаса для забора является профильная труба. Ее соотношение цена-качество выделяет ее среди других видов металлопроката.

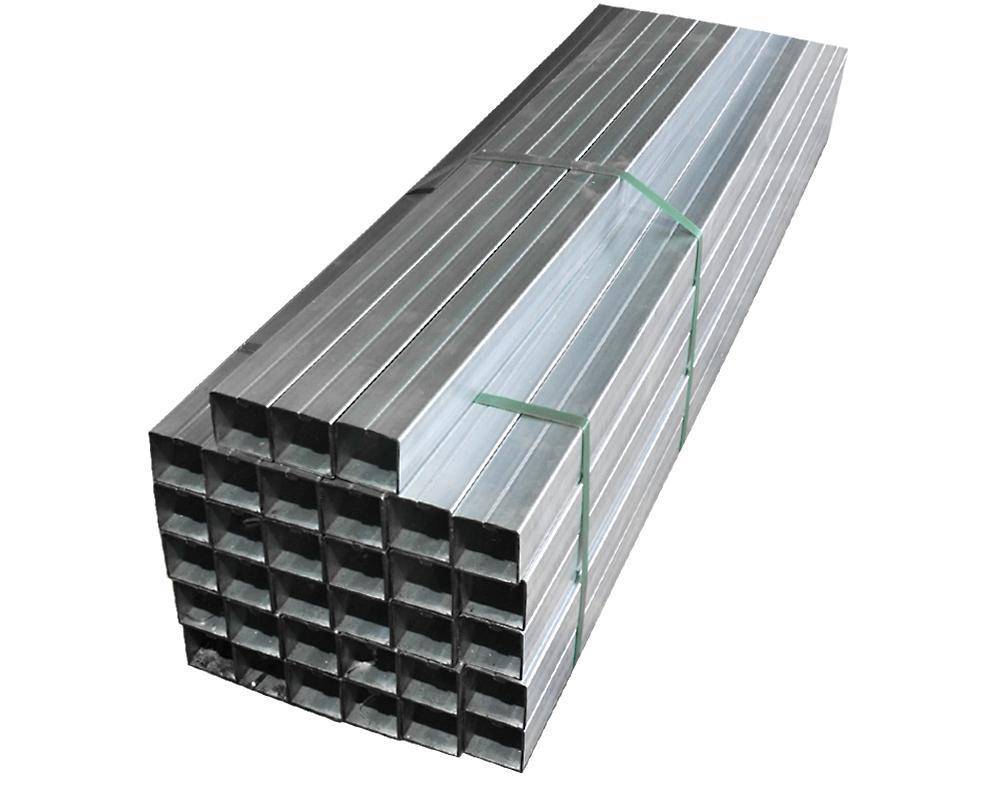

Профильные трубы бывают квадратной или прямоугольной формы сечения, а большой выбор размеров сечений и толщин послужил причиной ее широкого применения в строительстве. Из нее делают не только каркасы и столбы для заборов, но и другие изделия. В частном строительстве она востребована при монтаже каркасов беседок, навесов, павильонов, гаражей, небольших ограждений и других изделий.
Забор и профтрубы можно сделать полностью или изготовить только каркас, а далее укрепить на нем профнасил или любой другой, подходящий вам материал.
В данном материале мы попробуем описать как можно создать забор самостоятельно, какие виды труб для этого можно использовать и какой инструмент вам для этого может потребоваться.
Резьбовые соединения НКТ
Для разных эксплуатационных условий насосно-компрессорные трубы соединяются резьбами не одинакового геометрического профиля. Для унификации резьбовых концов труб и муфт для их соединения между собой разработан стандарт ГОСТ Р 53365:
резьба треугольного профиля с закругленными вершинами ;
| Параметр | 8 ниток на дюйм длины | 10 ниток на дюйм длины |
| H | 2,75 | 2,2 |
| P | 3,17 | 2,54 |
| α | 60° | |
| h1 и h3 | 1,81 | 1,41 |
| h | 1,73 | 1,33 |
| r | 0,51 | 0,43 |
| α/2 | 30° | |
| r1 | 0,43 | 0,35 |
| Z | 0,076 | |
| h2 и h4 | 0,51 | 0,43 |
| ϕ | 1°47’24” | |
| h5 и h6 | 0,43 | 0,35 |
| K | 1/16 (6,25) |
- резьба трапецеидального профиля для диаметров НКМ 60 – 102 мм;
- резьба трапецеидального профиля для диаметров НКМ 114 мм;
| Параметр | 60 – 102 мм | 114 мм |
| α | 33° | 13° |
| h1 внутренняя резьба | 1,3 | 1,6 |
| h1 наружная резьба | 1,2 | 1,6 |
| P | 4,23 | 5,08 |
| r | – | 0,2 |
| α1 | 3° | |
| r1 | 0,2 | |
| α2 | 30° | 10° |
| r2 | 0,25 | – |
| b | 1,66 | 2,29 |
| r3 | – | 0,8 |
| b1 | 1,6 | 2,3 |
| r4 | – | 0,8 |
| K | 8,33 | 6,25 |
| b2 | 1,8 | 2,43 |
| ϕ | 2°23’09” | 1°47’24” |
| b4 | 0,3 | – |
| b3 | 1,79 | 2,43 |
Присоединяется муфта к насосно-компрессорным трубам гладкого типа (неравнопрочные) по следующему сборочному чертежу:
Для резьбовых муфтовых соединений труб с высаженными концами НКТВ разработан другой сборочный чертеж:
Для изготовления гладких труб используется следующая таблица:
| DN | P | D | d2 | d1 | dср | l2 | l | L | |
| номинал | отклонение | ||||||||
| 33 | 2,54 | 33,4 | 29,568 | 32,382 | 32,065 | 8 | 16,3 | 29 | 2,5 |
| 42 | 42,16 | 38,124 | 40,948 | 40,828 | 19,3 | 32 | |||
| 48 | 48,26 | 44,042 | 46,866 | 46,924 | 22,3 | 35 | |||
| 60 | 60,32 | 55,67 | 58,494 | 58,989 | 29,3 | 42 | |||
| 73 | 73,02 | 67,682 | 70,506 | 71,689 | 40,3 | 53 | |||
| 89 | 88,9 | 83,12 | 85,944 | 87,564 | 47,3 | 60 | |||
| 102 | 3,175 | 101,6 | 94,899 | 98,519 | 99,866 | 10 | 49,3 | 62 | 3,2 |
| 114 | 114,3 | 107,411 | 111,031 | 112,566 | 52,3 | 65 |
Для муфт гладких НКТ труб разработана другая таблица исполнений:
| DN | P | D | d3 | d0 | dср | B | l0 | A (натяг) |
| 33 | 2,54 | 33,4 | 31,21 | 35 | 32,065 | 2 | 8 | 5 |
| 42 | 42,16 | 39,97 | 43,8 | 40,828 | 2,5 | |||
| 48 | 48,26 | 46,1 | 49,9 | 46,924 | 1,5 | |||
| 60 | 60,32 | 58,13 | 61,9 | 58,989 | 4 | |||
| 73 | 73,02 | 70,83 | 74,6 | 71,689 | 5,5 | |||
| 89 | 88,9 | 86,71 | 90,5 | 87,564 | 6,5 | |||
| 102 | 3,17 | 101,6 | 98,52 | 103,2 | 99,866 | 9,5 | 6,5 | |
| 114 | 114,3 | 111,22 | 115,9 | 112,566 | 6 |
Для насосно-компрессорной трубы с высаженными концами изготовлена следующая таблица:
| DN | P | Dв | D | d2 | d1 | dср | l2 | l | L | |
| nom | lim | |||||||||
| 27 | 2,54 | 33,4 | 26,67 | 29,568 | 32,383 | 32,065 | 8 | 16,3 | 29 | 2,5 |
| 33 | 37,3 | 33,4 | 33,276 | 36,1 | 35,97 | 19,3 | 32 | |||
| 42 | 46 | 42,16 | 41,819 | 44,63 | 44,701 | 22,3 | 35 | |||
| 48 | 53,2 | 48,26 | 48,833 | 51,662 | 51,845 | 24,3 | 37 | |||
| 60 | 3,175 | 65,9 | 60,32 | 59,931 | 63,551 | 64,148 | 10 | 37,3 | 50 | 3,2 |
| 73 | 78,6 | 73,02 | 72,381 | 76 | 76,848 | 41,3 | 54 | |||
| 89 | 95,2 | 88,9 | 88,674 | 92,294 | 93,156 | 47,3 | 60 | |||
| 102 | 108 | 101,6 | 101,124 | 104,744 | 106,216 | 51,3 | 64 | |||
| 114 | 120,6 | 114,3 | 113,636 | 117,256 | 118,916 | 54,3 | 67 |
Значения размеров для муфт НКТВ собраны в отдельную таблицу:
| DN | dср | P | d0 | D | d3 | B | l0 | Натяг А |
| 27 | 32,065 | 2,54 | 35 | 26,67 | 31,21 | 2 | 8 | 5 |
| 33 | 35,97 | 38,9 | 33,4 | 35,115 | 3 | |||
| 42 | 44,701 | 47,6 | 42,16 | 43,846 | 2,5 | |||
| 48 | 51,845 | 54,8 | 48,26 | 50,99 | ||||
| 60 | 64,148 | 3,175 | 67,5 | 60,32 | 62,801 | 3,5 | 9,5 | 6,5 |
| 73 | 76,848 | 80,2 | 73,02 | 75,501 | 4,5 | |||
| 89 | 93,516 | 96,9 | 88,9 | 92,169 | 6,5 | |||
| 102 | 106,216 | 109,6 | 101,6 | 104,869 | ||||
| 114 | 118,91 | 122,3 | 114,3 | 117,569 | 7,5 |
Под резьбой остаточная толщина стенки должна составлять 1 мм для DN менее 48 мм или 2 мм для всех остальных труб.
Для соединения высокогерметичных труб НКМ с уплотнением металл по металлу разработан сборочный чертеж следующего вида:
Рабочий чертеж трубы:
Значения размеров для него скомпонованы в таблицу:
| DN | L | d2 | d1 | dвн | Конусность | D |
| 60 | 65 | 54.175 | 56.575 | 57.925 | 1/12 | 60.32 |
| 73 | 66.875 | 69.275 | 70.625 | 73.02 | ||
| 89 | 75 | 81.917 | 84.317 | 86.5 | 88.9 | |
| 102 | 94.617 | 97.017 | 99.2 | 101.6 | ||
| 114 | 98 | 106.375 | 110.175 | 111.1 | 1/16 | 114.3 |
Продолжение таблицы:
| DN | hr | l5 | l4 | l1 | l |
| 60 | 1,6 | 10 | 10 | 20 | 45 |
| 73 | |||||
| 89 | 55 | ||||
| 102 | |||||
| 114 | 2 | 14 | 13 | 29 | 66 |
Рабочий чертеж муфты НКМ:
И таблица исполнений для этой муфты:
| DN | L1 | d0 | d4 | d3 | dвн | Конусность | D |
| 60 | 63 | 62,5 | 54,475 | 59,225 | 57,925 | 1:12 | 60,32 |
| 73 | 75 | 67,125 | 71,875 | 70,625 | 73,02 | ||
| 89 | 73 | 91 | 82,117 | 87,7 | 86,5 | 88,9 | |
| 102 | 104 | 94,767 | 100,35 | 99,2 | 101,6 | ||
| 114 | 96 | 116,5 | 106,425 | 112,475 | 111,1 | 1:16 | 114,3 |
Продолжение таблицы:
| DN | A | B | l10 | l8 | l7 | l6 |
| 60 | 4,4 | 3,5 | 15,6 | 43 | 53 | 57 |
| 73 | 5 | 5 | 15 | |||
| 89 | 5,6 | 6,5 | 14,4 | 53 | 63 | 67 |
| 102 | 6,2 | 6 | 13,8 | |||
| 114 | 8 | 5,5 | 24 | 72 | 82 | 90 |
В процессе добычи эксплуатационная колонна может испытывать не одинаковые нагрузки:
- пульсации, гидроудары, вибрации от насосного оборудования;
- растягивающие, сжимающие нагрузки от веса забойного, стволового оборудования, установки пакеров, якорей, соответственно;
- химическая, электрохимическая коррозия при повышенном содержании углекислоты, сероводорода в откачиваемом из пласта флюиде;
- механический износ внутренних стенок от абразивных частиц и штанговых колонн ШГН.
Поэтому конкретный тип резьбового соединения, профиль резьбы, ее шаг и длина выбираются проектировщиком с учетом способа добычи, глубины пласта, характеристик нефти, конденсата, газа.
Как правильно выбрать заборные трубы?
При выборе опор для заборной конструкции следует обращать внимание на технические характеристики металлической трубы. Главные параметры – это:. 1
Диаметр сечения. Чем больше диаметр профильной трубы, тем устойчивей получится опорная конструкция. Опоры с недостаточным диаметром могут стать причиной падения забора при сильном ветре. Если ограждение имеет высоту в пределах 1,8-2,0 метра, то лучшим выбором будет квадратная труба с размером 80х80. Для сетчатого забора, установленного на круглые опоры, будет достаточно труб с сечением 60 мм. Минимальное значение толщины стенки трубы – 3 мм
1. Диаметр сечения. Чем больше диаметр профильной трубы, тем устойчивей получится опорная конструкция. Опоры с недостаточным диаметром могут стать причиной падения забора при сильном ветре. Если ограждение имеет высоту в пределах 1,8-2,0 метра, то лучшим выбором будет квадратная труба с размером 80х80. Для сетчатого забора, установленного на круглые опоры, будет достаточно труб с сечением 60 мм. Минимальное значение толщины стенки трубы – 3 мм.
Для кованых металлических заборов необходимы заборные трубы с сечением не менее 50 мм. Если устанавливается невысокое ограждение, то допускается использование труб с сечением от 40 мм до 60 мм. Толщина стенки при этом может быть уменьшена до 2 мм.
Для установки легкого невысокого забора из сетки достаточно труб сечением 60 мм
2. Тип стали. Стальные трубы с оцинковкой демонстрируют наилучшие показатели износостойкости, но их установка в качестве заборных опор – достаточно дорогостоящее мероприятие. Чаще всего используются трубы из черной стали без напыления, которые требуют более внимательного ухода. Необходимо ежегодно обновлять слой краски на таких конструкциях, если у их основания появляется ржавчина, ее следует зачищать.
3. Высота столбов. Длина опор зависит от величины секций забора, состава грунта и удельного веса забора. Если почва на участке рыхлая и сыпучая, то длину опор придется увеличить на 10-15 см, учитывая величину заглубления. От высоты столбов также зависит уровень парусности – способность опорных столбов сохранять забор в исходном положении при ураганном ветре.
Шкаф учета
Сборка шкафа осуществляется отдельно и зависит опять же от выданных технических условий и количества электрооборудования у вас дома. Чаще всего там размещают вводной и отходящий автомат или УЗО, плюс электросчетчик. Вся остальная сборка автоматики уже происходит внутри щитовой дома.
Вообще здесь лучше придерживаться минимализма. Потому что шкаф находится на улице и подвергается постоянным колебаниям температуры и влажности. Поэтому монтировать туда всякие дорогостоящие релюшки не желательно.
Сам шкаф учета можно закрепить 4 способами:
на саморезы через заднюю стенку. Делать этого не стоит, так как нарушается герметичность шкафа и его требования по IP54.
на болты с гайками через боковые ушки
при помощи бандажной ленты
или попросту приварить к металлическим уголкам, но в таком случае это уже будет не съемный вариант
Места соединения шкафа и трубостойки необходимо зачистить от краски для обеспечения полного контакта и заземления всей конструкции.
Как размещать шкаф наружу или во внутрь участка?
Для удобства снятия показаний проверяющими, если стойка не огорожена забором, размещайте так, чтобы дверца смотрела наружу. Для удобства вашего обслуживания – дверцой во внутрь. Но тогда на участок каждый раз придется запускать контролеров.
Сопротивление контура заземления здесь должно быть не более 10 Ом. Сможете ли вы его обеспечить одним 3 метровым уголком или штырем, вбитым рядом с трубостойкой, зависит от состава грунта.
Чтобы обойтись в качестве заземления самой металлической стойкой, глубина ее заглубления должна быть не менее 3 метров.
Опять же проверяющие из СО при подключении, могут замерить заземление и требовать соблюдения его параметров. А могут и удовлетвориться простым его наличием. Все индивидуально. Но для собственной безопасности сделайте его по правилам.
Производители
В 2021 году на рынке уверенно заявили о себе следующие производители:
| «Металл Комплекс», Москва |
| ООО «Ревдинский Метизно-Металлургический Союз», г. Ревда |
| «Металл-Комплекс», Москва |
| «Метпромко», Екатеринбург |
| ООО НПП «ЗСТ» |
| ООО «ТК НКТ» |
| «ЧТПЗ», Москва |
| ООО «ПТМЗ», Новоалексеевское |
| ПЕРВОУРАЛЬСКИЙ ТРУБО-МЕХАНИЧЕСКИЙ ЗАВОД (ПТМЗ), Первоуральск |
| «Тюменский завод нефтегазового оборудования», Тюмень |
| ООО «НЕФТЕТРУБСЕРВИС» |
Помимо «новых», от производителя (например, НКВ, НКТ 76 или 140), на рынке активно предлагается вторичное оборудование. NKT бу пропаривается особым способом, очищается от наслоений и обезжиривается.
Важно! В общем фонде скважинного оборудования NKT бу занимают значительную часть
Труба нкт что это такое
Наиболее читаемые
Как правильно укладывать плитку на пол
Как правильно класть плитку на пол в ванной комнате?Перечислим подробнее список всех материалов:Подготовка половой основыКак правильно положить плитку на поверхность пола?Процедура далее…
Крыша из камыша своими руками
Плитка на плитку на пол
Можно ли клеить плитку на плиткуБывает так, что при укладке плитки, демонтаж старой облицовки не возможен. Хрупкая конструкция, тонкие гипсокартонные стены, далее…
Популярные
Как посадить шиповник из семян (32)
Что такое форсаж дуги на сварочном инверторе (10)
Количество цемента на 1м3 бетона (9)
Что такое полезная площадь здания (8)
Деревенские бабы в панталонах али без (7)
Акты на скрытые работы в строительстве перечень (6)
Ремонт зарядного устройства для шуруповерта (5)
Чем дешевле обшить дом снаружи (5)
Правила расчета количества труб
Для расчета пользуются простой формулой: периметр участка делят на расстояние между столбами. Расстояние между пролетами и количество столбов должно быть таким, чтобы состыковка горизонтальных прогонов была четкой, а устойчивость всей конструкции не вызывала сомнений. Оптимальное расстояние между опорами зависит от типа их сечения:
- для круглых труб – от 2 до 2,5 м;
- для профильных труб – от 2 до 3 м.
Правила расчета количества труб
Тип забора также влияет на выбор расстояния: чем тяжелее и массивней материал, тем меньшее расстояние между столбами:
- Для заборов из легких материалов, профнастила или сетки, расстояние можно увеличить до 3 м, с условием длины трубы до 6 м.
- Кованые заборы, вес которых значительно превышает вес профнастила, требуют более частого расположения опор – 1-1,5 м.
- При расчетах учитывают характеристики почвы. Чем грунт мягче, тем ближе друг к другу должны стоять опоры.
Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Не стоит увеличивать расстояния между секциями только из расчета экономии средств и времени. Это может привести к дополнительным тратам, когда забор начнет заваливаться или даже рухнет под порывами ветра или от воздействия других физических нагрузок.
— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Места для будущих опор нужно заранее разметить и проверить, чтобы они находились на одном уровне
Недостатки заборов без сварки
В то же время, у альтернативной сварке технологии имеются и некоторые недостатки. В частности, это:
- Необходимость дополнительной защиты от вандалов (скажем , с помощью зашлифовки головок саморезов или использования саморезов с нестандартной головкой)
- В целом, повышенные требования к крепежу, который должен обеспечить плотное и прочное соединение
- Необходимость точного соответствия крепёжных элементов поперечинам, столбам и используемому крепежу.
Многие домовладельцы полагают, что установить металлический забор без сварки невозможно. Поэтому строят недолговечные ограждения из дерева. Однако для возведения забора без сварки из профлиста достаточно применения разъемных видов крепежа. Поскольку для работы не требуется сложное оборудование, все операции выполнит даже новичок своими руками. Больших финансовых затрат для этого не потребуется.

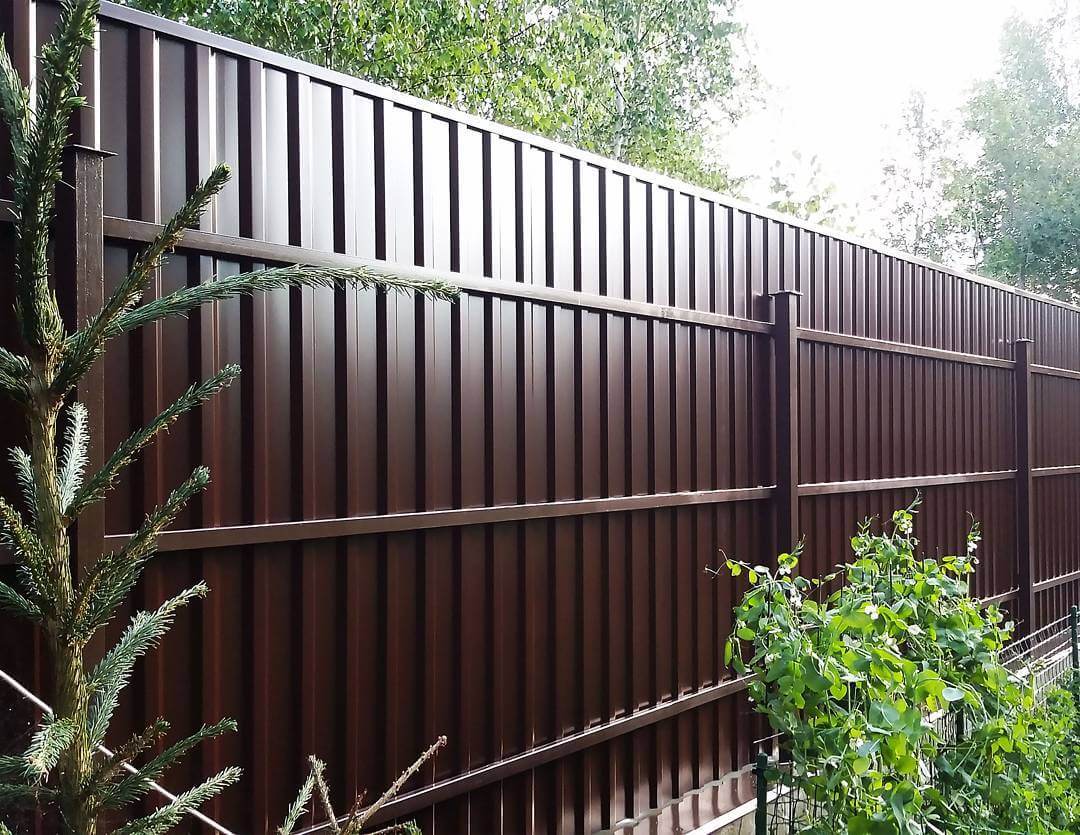

Размеры прямоугольных труб для забора из профнастила
Экономика имеет существенное влияние на выбор материалов для домашнего строительства. Любому домашнему мастеру хочется, чтобы его стройка обошлась как можно дешевле. Но излишний минимализм при сооружении даже простого забора чреват его низкой устойчивостью, надежностью и долговечностью.
В практике строительства металлических оград наиболее широко применяются:
- для изготовления его опорных столбов – металлические профили 80х60мм, 80х80мм, 100х50мм, 100х70мм;
- для изготовления поперечин – железные профили 40х20мм, 40х30мм; для длинных прогонов (3 м и более) необходимо выбирать более крупную трубу – 50х40мм, 60х40мм;
- для ворот и калиток:
- опорные стойки – в зависимости от веса ворот и калиток, стальные профили от 100х50мм до 180х100мм;
- для рамы ворот и калитки – стальные профильные трубы от 60х40мм до 100х50мм или 110х70мм;
- декоративное заполнение рам ворот и калиток – мелкий профилированный трубчатый материал размером от 10х10мм до 40х20мм и др.
Следует знать, что стальные профильные электросварные прямошовные трубы изготовляются с толщиной стенок 1мм, 1,2мм, 1,5мм, 1,8 м, 2мм, 2,5мм, 3мм, 4мм и даже 6мм. Увеличение толщины стенки утяжеляет изделие, и соответственно, удорожает строительство в целом.
Но в то же время, трубы с большей толщиной стенок гораздо лучше противостоят коррозии, а значит построенный своими руками забор из толстостенных изделий простоит гораздо дольше. Если ограждение делается для собственных нужд, лучше сильно не экономить на материале и предпочесть сортовой металлопрокат с толщиной стенок 3мм и 4мм.
Сокращенная маркировка стальных электросварных прямошовных прямоугольных и квадратных труб имеет вид:
- 40/10/1.5, где 40 – ширина большей грани (в мм), 10 – ширина меньшей грани (в мм), 1,5 – толщина стенки (в мм);
- 30/30/2 – квадратный профиль с шириной граней по 30мм, толщина стенки – 2мм.
В продаже встречаются электросварные трубные профили длиной 4 м, 6 м, 9 м и 12 м. Но из них наиболее распространенный стандарт – изделия 6-ти метровой длины.
