Стенд для промывки форсунок

Особенности некоторых моделей стендов для прочищения форсунок

Для наглядности остановимся на некоторых моделях стендов для чистки форсунок двигателей.

Стенд Sprint 6

Модель Sprint 6 работает с инжекторными двигателями большинства фирм-производителей. Для эффективной очистки на стендах Sprint 6 применяют очищающие средства марки Wynns и их аналоги. Смена частоты импульсов вплоть до высокой гарантирует полное удаление топливных отложений с сопла и внутренних частей каждой из форсунок.

Диагностика форсунок на неисправности – до и после чистки форсунок – облегчена следующими режимами:

• “Проверка” – тест инжекторов на производительность;
• “Утечка” – поиск нарушенной герметичности инжектора;
• “Геометрия” – тест факела распыла форсунки и задание периода и частоты импульсов;
• “Универсальный” – прочистка форсунок в обратном порядке, без вмешательств в основной режим работы;
• “Очистка” – автоматический процесс промывки форсунок: меняется лишь общая длительность, а все алгоритмы очистки перезапускаются циклично;
• “Динамика” – отслеживание времени открывания/закрывания форсунок.

Стенд Sprint 6K+

В отличие от своих предшественников – моделей 6(K) – стенд 6K+ позволяет очистить инжекторы в режиме “Эконом” и “Эконом-Авто”. Усовершенствованные проверочный/универсальный режимы – теперь можно переключать частоту импульсов и их длительность на “горячую” даже в процессе работы. В отличие от модели 6K, в стенде 6K+ есть подсветка факела распыления, дополнительные переходники для чистки форсунок в обратной последовательности, шайбы для монтажа более тонких инжекторов, поддон для всех 6 стаканов.

Стенд Launch-601A

Стенд Launch CNC-601A очищает форсунки на моторах с верхней/боковой подкачкой топлива. 100-ваттный ультразвуковой генератор позволяет качественно и всесторонне почистить форсунки двигателя. Модель 601A оснащена бортовым компьютером с отдельным дисплеем, упрощающим и автоматизирующим процесс очистки.

Стенд Launch-602

Стенд Launch CNC-602, как и его собрат – модель 601A, чистит форсунки с обеими разновидностями подвода топлива. Есть удобное переключение между разными режимами работы:

• “Тест” – проверка производительности форсунок;
• Режимы “Промывка” и “Ополаскивание” – автоматизированный процесс очистки форсунок;
• “Ультразвук” – чистка форсунок ещё на этапе их проверки.

Это далеко не полный перечень всех моделей стендов для промывания форсунок на двигателях.

Некоторые стенды позволяют чистить мотор в режиме “под капотом” – не вынимая сам двигатель из машины.

Метод третий — добавление ацетона

На многочисленных форумах в интернете можно найти много тем о том, стоит ли добавлять ацетон в бензобак. Несмотря на то, что официальные представители автопроизводителей и нефтеперерабатывающих компаний ни слова не говорят об этом, многие отечественные (и не только) автовладельцы добавляют небольшое количество чистого ацетона к используемому бензину.

Такое действие приводит, во-первых, к повышению октанового числа бензина, а во-вторых, вызывает очищающий эффект для элементов топливной системы (отмывает углеродистые отложения), а также связывает воду, находящуюся в бензине и выводит ее вместе с выхлопными газами. Как правило, эффект от использования ацетона чувствуется после того, как его добавили в полный (или почти полный) бак бензина, и это горючее впоследствие было сожжено в процессе езды.

Несколько слов о пропорциях. Количество добавляемого в бензин ацетона зависит, во-первых, от октанового числа, а во-вторых, от качества топлива (примеси воды и вредных примесей в нем). Если бензин хороший, то достаточно добавить 30 мл на каждый 10 литров бензина. По мере ухудшения, количество ацетона может увеличиваться до 150 мл на 10 литров бензина. Однако не стоит слишком увлекаться добавлением ацетона! Это обусловлено тем, что поскольку это средство увеличивает октановое число, то если его значение будет превышено по сравнению с тем, на которое рассчитан двигатель, это может привести к постепенному выходу мотора из строя. И чем на большее значение оно превышено — тем быстрее “стуканет” двигатель.

Оборудование измерения обратки.

Идентификация дефектных форсунок Common Rail может быть достигнута путём измерения слива от каждой форсунки.
Прибор позволяет измерять значения перелива непосредственно на транспортном средстве.
Оборудование позволяет видеть слив от каждой из форсунок в прозрачной калибровочной мензурке. Эти мензурки позволяют быстро и легко визуально определить неисправную форсунку.

________________________________________________________

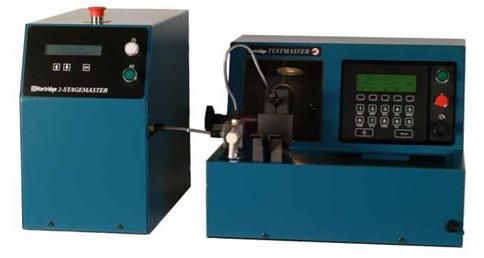

HH701 TESTMASTER 3

Hartridge Testmaster 3 (HH701) С пневматическим управлением, оснащен LCD дисплеем и программным обеспечением для анализа работы инжектора. Testmaster 3 компактен по размеру, прост в использовании, и позволяет запоминать и распечатывать результаты испытаний на внешнем принтере / ПК.

HH720 2-STAGEMASTER

2 Stagemaster (HH720) Модуль для испытания двухпружинных форсунок. HH720 используется в комплексе или с HH700, или HH701 Testmaster. HH720 выводит данные на LCD

CRi-PC

Одно из лучших решений на рынке оборудования для диагностики CR форсунок .

Испытательный стенд CRi-PC разработан как эффективная и гибкая платформа для испытаний форсунок Common Rail всех изготовителей и предоставляет сервисным мастерским быстроту и удобство пользования.

Стенд испытания форсунок Common Rail всех изготовителей обеспечивает возможность проверки одной или четырех форсунок, и позволяет
удовлетворить потребности сервисной мастерской при помощи комплектов Hartridge, как в случае “комплектных испытаний”, так и при
“единичных” испытаниях, когда тип и количество форсунок непредсказуемы.
Проверяет форсунки Bosch, Delphi, Denso и Siemens.
Одновременно проверяется до 4 форсунок.
Модульная система комплектов — возможность покупать только то, в чем Вы нуждаетесь.
Пневматический прижим.
Быстрая диагностика дефектных форсунок.Техническая спецификация
Управление давлением в Rail, используя обратную связь с насосом высокого давления.
Управление форсунки: генерируется ток, напряжение и регулируется ширина импульса для существующих форсунок Bosch, Delphi,
Denso и Siemens.
Измерение подачи форсунки.
Измерение сопротивления катушки форсунки.
Измерение времени срабатывания форсунки.
Измерение величины и температуры обратного слива (дополнительно).
_____________________________________________________________________________________________________________________________RABOTTI UNITEC
Профессиональный стенд для проверки инжекторов CR  всех производителей от хорошо зарекомендовавшей себя на европейском дизельном рынке компании  RABOTTI.
Стенд оснащен высокоточной электронной измерительной системой, которая в совокупности с программным обеспечением
RAILMASTER  позволяют не только испытывать любые пьезо и электромагнитные инжекторы, но также производить точное регулирование инжекторов BOSCH DENSO и DELPHI с помощью оптимизации формы управляющего сигнала и присвоении инжектору кода коррекции C2I/C3I(Delphi), IMA(Bosch) ,QR(Denso).  По введенным в ЭБУ двигателя кодам коррекции блок управления определяет оптимальный алгоритм управления каждым инжектором с учетом его характеристик.
Ранее данная функция была доступна только на дилерских стендах BOSCH и HARTRIDGE.


Самостоятельная процедура в домашних условиях

Сегодня автомобилисты часто интересуются вопросом, как промыть форсунки в домашних условиях. В магазинах продают огромное количество химических средств и специальных жидкостей, которые предназначены для очистки инжектора. Но они не гарантируют успешный результат работы. В отдельных случаях возможно ещё более сильное загрязнение. Существует один универсальный способ, который поможет в домашних условиях выполнить чистку форсунок на стенде

От мастера требуется аккуратность, внимание и последовательное выполнение работы

Материалы для очистки:

• резиновый патрубок тормозной системы (при отсутствии можно использовать эластичные или гибкие трубки);
• двухжильный электрический провод;
• лампа накаливания мощностью в 12 В;
• пластиковый хомут-стяжка (нужно подготовить несколько штук с запасом);
• изолента;
• кнопка или рычаг переключения.

Рекомендуется купить новые уплотнительные кольца, потому что старые могут не обеспечить достаточный уровень герметичности. Все эти материалы обойдутся недорого, поэтому представленный способ можно считать малозатратным. Для этого потребуется изготовить стенд для чистки форсунок своими руками.

Изготовление приспособления

Приспособление, которое используется для промывки форсунок, имеет несложную конструкцию и состоит из двух частей. Необходимо взять гибкую трубку (отрезается наконечник из металла вместе с резьбой) или тормозной шланг. На другую сторону надевают форсунку, потому что показатель внутреннего диаметра шланга подходит для плотной насадки.

На другом конце, откуда отрезался металлический наконечник, делают подачу раствора. Берут пластиковую трубку, которая поставляется в комплектации со средством для промывки. Её вставляют внутрь металлического наконечника. Для обеспечения максимальной герметичности, нужно взять пробку из-под вина, вырезать полоску, свернуть её в тонкую трубочку, присоединить к наконечнику. Она должна сидеть максимально плотно.

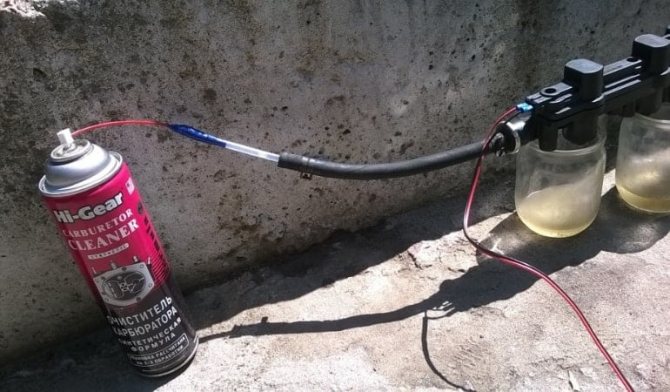

Эта конструкция используется для присоединения баллона, где есть специальная чистящая жидкость. Через второй край подключают форсунку.

Электрическая часть

Чтобы сделать специальное устройство, необходимо использовать два провода. Они будут подавать питание на форсунку, когда будут выполняться очистительные работы. Питание осуществляется через АКБ. Чтобы не сжечь обмотку катушки, контролировать напряжение, необходимо вмонтировать лампу накаливания.

Снятие рампы и промывка

Когда приспособление и электрическая часть будут готовы, можно начинать разбирать и снимать форсунки с автомобиля. Для их извлечения необходимо использовать топливную раму. Для работы нужно подготовить следующие инструменты:

• рожковые ключи;
• плоские и крестовые отвёртки;
• шестигранные ключи.

Сначала сбрасывается давление внутри топливной рампы. Проводка от бензонасоса отсоединяется и заводится двигатель. Во время работы мотор выбирает бензин, сбрасывает рабочее давление. Автомобиль должен работать, пока двигатель самостоятельно не заглохнет.

Отсоединяют патрубок воздушного фильтра, проводку рампы, регулятор холостого хода, датчики, патрубок, который отвечает за давление топлива внутри системы. Рекомендуется дополнительно демонтировать трос акселератора. Рожковыми ключами снимают топливные трубки, которые ведут к рампе. На их место накладывают ветошь, потому что в этой части может остаться бензин.

Откручивается болт прижимной пластины возле топливной трубки, крепление рампы. Для снятия форсунок необходимо отключить электрическую проводку. Она крепится с использованием фиксаторов, которые предварительно извлекают плоской отвёрткой. После этого извлекается форсунка лёгкими покачиваниями. Чтобы не перепутать порядок их размещения, можно делать специальные обозначения или делать промывку по очереди.

Для промывки обязательно извлекают уплотнительные кольца, которые расположены на корпусе и области распылителя. Процедура проделывается аккуратно, чтобы не повредить детали. Нужно подсоединить конец шланга к форсунке, зафиксировать его хомутом. Далее подключают баллон с промывочным средством. К выводам форсунки присоединяют электрические провода

Важно не путать полярность, чтобы они не вышли из строя. Теперь можно приступать к подключению устройства к АКБ

Создают небольшое давление внутри шланги, нажимают на распылитель баллончика. Кнопкой на электрической платформе включают форсунку, после чего она распыляет жидкость. Чистка проводится до того момента, пока поток не станет равномерным. По такой технологии делают чистку всех форсунок и устанавливают их на прежнее место.

Сообщества › Кулибин Club › Блог › Самодельный стенд для промывки форсунок за 5 минут.

Всем привет.

Последнее время машина начала барахлить, плохо ехать, и дергаться на горячую, вплоть до того, что ездить на ней было практически не реально. Диагностика показала что проблема в топливной системе. Решено было сделать полную ревизию. Одним из пунктов было промыть форсунки. Но ехать в сервис это не наш вариант. Но и применять классический способ с карбклинером, шприцом и аккумулятором, это тоже не мой подход. Мне хотелось не только промыть их, но и пролить.Было решено сделать стенд на основе контроллера вентиляторов, который я собирал не так давно и который был снят с машины на ремонт из-за того, что китайские полевики не выдержали мощь Русских вентиляторов.По железу контроллер представляет собой микроконтроллер stm32f103 на вход которого подается сигнал сигнал с датчика температуры подготовленный с помощью дифференциального усилителя на ОУ. На выходе контроллер с помощью ШИМа, через драйверы верхнего плеча IR2117 управляет двумя полевыми транзисторами IRF3205. Замечу, что данная схема создавалась для других целей и сильно избыточна для данного применения, можно собрать полный функциональный аналог с двое меньшим количеством деталей.

Полный размер

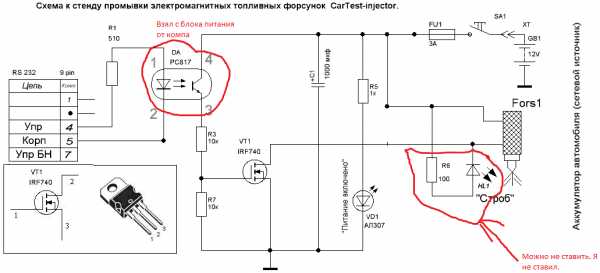

Фото 1. Схема контроллера вентиляторов и по совместительству стенда для промывки форсунок )

В контроллере пришлось изменить прошивку под задачи промывки форсунок: скважность ШИМа была установлена постоянной и равной 50 процентам. Вместо датчика температуры подключен переменный резистор и на него выведена регулировка частоты ШИМ, так, что бы длительность впрыска варьировалась от 1 до 15 мс.На скорую руку из досок, был собран каркас для крепления рампы

В качестве проводки был использован кусок старой проводки от m50. Источником питания служило зарядное устройство. На этом с электрической частью закончили.Так как запасного топливного насоса у меня не было пришлось снять его с машины. И это на самом деле дополнительный плюс, так как попутно промылся и сам насос вместе с обратным клапанном внутри него.Получилось у меня вот такая конструкция:

Фото 2. Самодельный стенд для промывки форсунок

Фото 3. Самодельный стенд для промывки форсунок.

В качестве промывки использовал вот такую жижу:

Фото 5. Жидкость для промывки форсунок.

Первым делом пролил форсунки просто бензином без промывки. Для проверки, состояния до промывки. На удивление распыл на всех был хороший, а налили они практически одинаковое количество топлива, разброс совершенно не значительный. Но раз собрались мыть, надо мыть. После пары прогонов жижи через форсунки, цвет жидкости стал темно коричневый, Вымылось очень много грязи, насколько я понял большая часть грязи вымылась из самого насоса. Еще заметил, что при первом включении система не держала давления после отключения насоса. Те давление сразу падало. После промывки давление начало держаться и минут за двадцать не упало ни на чуть чуть. Видимо промылся либо РДТ либо клапан в бензонасосе. Что конечно же большой плюс, которого не добьешься при промывке на настоящем стенде.

Фото 5. Результаты проливки форсунок

Обратите внимание на цвет жидкости, изначально она была почти прозрачная

После промывки были заменены РДТ, топливный фильтр, свечи, вакуумный шланчик и масло.Машина преобразилась, отклик на газ намного внятнее, глюков с дерганьем пока не замечено.

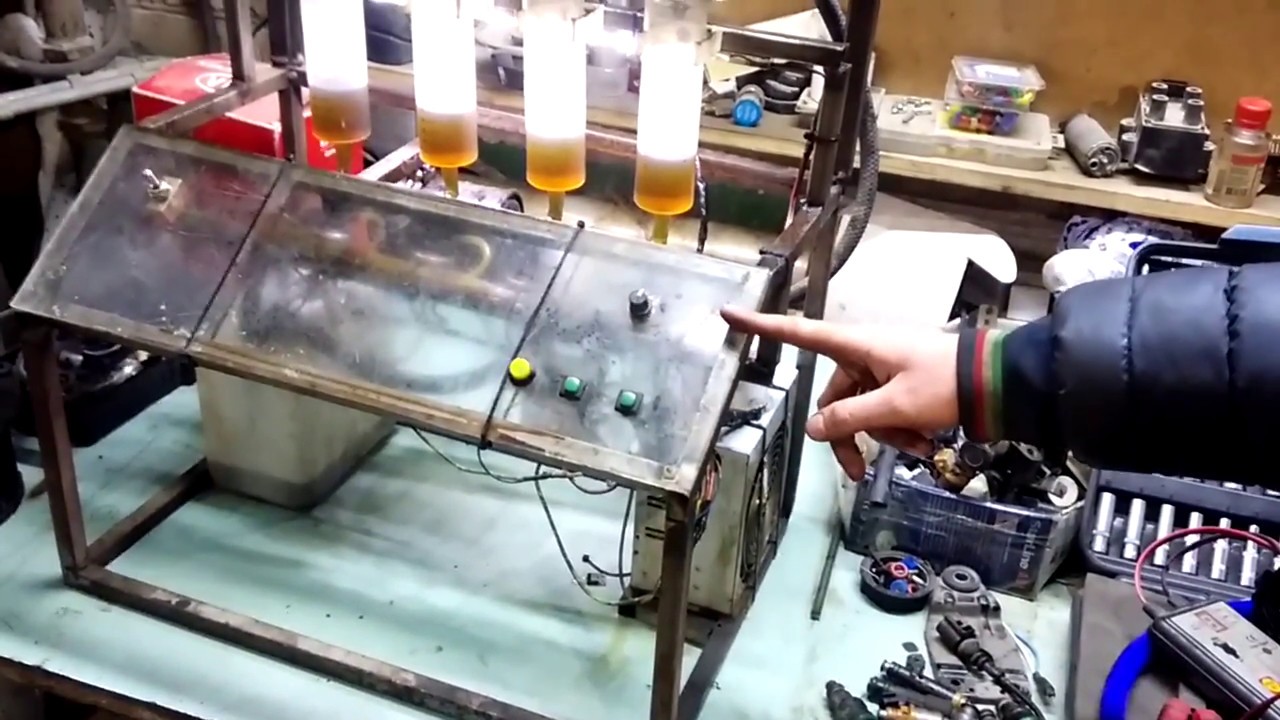

Стенд для промывки форсунок своими руками – видео работы

В современной жизни автомобили стали неотъемлемой частью повседневности. Эти аппараты имеют сложное устройство и состоят из массы компонентов. Передвижение авто осуществляется за счет двигателя внутреннего сгорания, к которому подводится топливо по соответствующим каналам. Эта схема в обязательном порядке включает в себя форсунки, которые выступают в качестве впрыскивателя бензина или дизеля под высоким давлением. Разумеется, с течением времени такие элементы могут засоряться и нуждаются в чистке. В данном случае предстоит рассмотреть самодельный стенд для качественной промывки форсунок.

Необходимые материалы

Автолюбителям неоднократно приходится сталкиваться с обманом, который присутствует во многих автосервисах, поэтому стенд для промывки форсунок можно изготовить своими руками. В данном случае для стенда потребуется следующее:

1. В качестве основы используется деревянный щит.
2. Для спайки гребенки потребуется полипропилен.
3. Также применяется определенная емкость (бачок).
4. Потребуется соответствующее количество шлангов.
5. В обязательном порядке здесь потребуется соответствующий манометр.
6. Также потребуется небольшая плоскость под размещение емкостей.
7. Также предстоит использовать специальный заливной кран с распределением.
8. Потребуется проводка для подключения, а кроме того генератор импульсов.

Разумеется, стенд для последующей промывки инжектора будет не полным, если не использовать сами форсунки, которые предстоит подвергать очистке. Установка всех компонентов происходит в строгой последовательности.

Важно. Стенд для промывки форсунок можно изготовить с использованием других элементов, однако этот вариант наиболее низкобюджетный и простой в изготовлении

Схема для стенда чистки форсунок

После того, как все комплектующие подготовлены, предстоит только объединить все в единую схему, а кроме того проверить на работоспособность

Здесь следует обратить внимание, чтобы раствор для очистки распределялся равномерно по всем четырем отделениям, куда будут помещаться форсунки. Данная схема подходит для одновременной очистки 4 компонентов, однако, если использовать более мощный генератор импульсов всегда можно увеличить количество до 6

Сама по себе схема достаточно простая, однако для ее выполнения самостоятельно потребуется иметь некоторые навыки и наглядное руководство. Простое использование самодельной установки позволит существенно сэкономить на такой процедуре, которая в сервисе стоит достаточно больших денег.

Важно. Все работы в такой ситуации проводятся на ровной поверхности, чтобы состав для промывки равномерно распределялся по отдельным направлениям и попадал в приготовленные для чистки форсунки

Схема подключения к генератору импульсов

Такие элементы, как форсунки имеют четкую настройку по распылению топлива в двигателе. Именно поэтому следует придерживаться схемы подключения к генератору импульсов. Найти все необходимое можно в сети интернет, где также предусматривается наглядное видео руководство по выполнению этого механизма. Также в сети присутствуют и иные варианты собранных приспособлений, которые можно выполнить при помощи любого подручного инструмента и соответствующего расходного материала.

Весь процесс подключения и последующего применения выполняется в четкой последовательности, чтобы предстоящий процесс проведения очистной работы не повредил устройство сложных механизмов топливной системы транспортного средства. Впоследствии использовать подготовленное приспособление следует планомерно с предварительными тестами на работоспособность. Все это позволит исключить определенные неисправности, а кроме того допущенные ошибки в процессе сборки сложного механизма.

Особенности форсунок

Если форсунки не выполняют свою главную задачу, то потребление топлива увеличивается в несколько раз. Водители могут столкнуться и с другими серьёзными проблемами. Наиболее частые — это нестабильная работа двигателя и снижение динамики во время старта. Двигатель не сможет быстро набрать нужные обороты. Такие факторы могут свидетельствовать о других поломках и неисправностях.

Чтобы предотвратить проблемы и избежать серьёзных поломок в легковом автомобиле, необходимо чистить форсунки через каждые 35−40 тыс. км пробега. Посмотреть рекомендации от производителя можно в книге, которая часто идёт в комплектации

Важно помнить, что сниженная производительность бензонасоса, попадание засоров внутрь топливного фильтра, а также минимальный уровень давления в топливной рампе — это основные факторы, которые приводят к поломке мотора

Форсунка — это сложная конструкция, которая состоит из нескольких важных элементов. Внутри осуществляются процессы, чтобы распылять воздушно-топливную смесь в цилиндры двигателя. Впрыск осуществляется через маленькое отверстие. По завершении оно закрывается при помощи тонкого игольчатого клапана. Этот элемент в топливной системе регулярно находится под сильным давлением.

Через форсунки проходит бензин, который не всегда имеет высокое качество. В него часто добавляют примеси, добавки и смолы. Эти вещества становятся причиной образования налёта на игольчатом клапане. По мере образования осадков нарушается нормальная работы иглы. Она начинает закрывать отверстие для впрыска негерметично. С наружной стороны сопла возникает гарь. Она препятствует попаданию топлива в камеру сгорания, поэтому начинают деформироваться внутренние детали мотора. Бензиновый двигатель начинает работать с помехами.

Промывка форсунок своими руками

Чтобы почистить распылитель от загрязнений, понадобится:

• вещество для промывания;
• небольшая трубка (несколько штук);
• пара-тройка хомутов;
• проводка с зажимающими концами («крокодилы»).

В описанных ниже процедурах речь будет идти о заранее снятых с мотора инжекторах.

Промывка распылителя производится так:

1. Емкость с чистящим веществом необходимо герметично присоединить трубкой и хомутами к снятому элементу.
2. Выводы инжектора подключают к аккумуляторной батарее при помощи проводов. «Минус» крепится к клемме батареи, а «плюс» остается незакрепленным.
3. Далее следует закачать очищающее вещество внутрь распылителя, путем периодического подключения детали к напряжению аккумулятора — это необходимо, чтобы добраться до иглы устройства.
4. Спустя два-три открытия/закрытия, трубку отсоединяют от форсунки, а потом ждут некоторое время для того, чтобы вещество подействовала на грязь внутри детали. Пока загрязнение размягчается, следует начать продувать оставшиеся распылители.
5. Как только первичная промывка будет завершена, следует приступить к повторной процедуре. Возможно, потребуется продуть детали больше двух раз, чтобы получить достойный результат.

Химическая чистка инжектора

Суть технологии химической чистки базируется на применении чистящей жидкости, содержащей активные компоненты, к примеру, сольвент. Коротко говоря, к аппарату, подающему бензин, подключают промывающий прибор (его можно собрать своими руками), заливают вещество и очищают распылитель. Работа проходит при включенном двигателе, в ходе нее, грязь, вместе с очищающей жидкостью, сгорает внутри ДВС.

Химические реагенты для промывки форсунок

Чтобы не ошибиться с покупкой прочищающей жидкости, лучше всего остановить свой выбор на самых известных брендах:

LIQUI MOLY — отличается универсальностью, подойдет любому автомобилю. Отличается мягким очищением, но плохо борется с нагаром.

• Wynn’s — едкое средство очищающее от грязи, способно снять следы нагара, а также отложения смолы. Не подходит некоторым моделям машин.
• Carbon Clean — действует мягко, но качественно. Нечто среднее между двумя предыдущими вариантами. Чистка форсунок своими руками будет наиболее эффективна именно с этим средством.
• Лавр — является дорогим аналогом Wynn’s.

Оборудование и материалы для чистки инжектора

Приспособление и прибор для промывания можно сделать своими руками из простейших материалов в домашних условиях. Нам потребуются:

• пустая пластиковая бутылка (2 л);
• двухметровая резиновая трубка;
• хомут, закрепляющий трубки (4 штуки);
• насос со встроенным манометром;
• несколько клемм и проводов.

Полученное оборудование отлично подойдет, чтобы промыть необходимый элемент без предварительного снятия с двигателя.

Порядок химической чистки форсунок без снятия с мотора

Рассмотрим основные этапы промывки инжектора закрепленного на двигателе:

1. Во-первых, понадобится отключение топливного насоса.
2. После этого подсоединяем трубку нашего самодельного прибора и затягиваем концы при помощи хомутов. Делать это нужно надежно иначе под действием давления может произойти несчастный случай.
3. Перекрываем возвратку, чтобы химическое средство не попало внутрь бака.
4. Заливаем промывочную жидкость.
5. Включаем жидкостный насос.
6. Переходим к основному этапу. Просим помощника запустить мотор. Сами в это время включаем насос с давлением равным трем атмосферам. Длительность промывания будет проходить примерно 15 минут.
7. Если процесс идет нормально, то к концу работы из выхлопа должен перестать валить дым.
8. Можно поменять свечи (если потребуется).
9. В конце отключаем самодельный прибор и приводим систему автомобиля в порядок, чтобы проверить работу после процедуры. Если все было сделано, как надо, автомобиль должен функционировать исправно.

Снятие рампы

На этом приспособление для промывки готово и можно приступать к разборке и снятию форсунок. Чтобы их извлечь, придется снимать топливную рампу.

Рассмотрим мы все это на примере автомобиля ВАЗ-2110 с 8-клапанным двигателем.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: На каких двигателях ВАЗ и иномарках гнет клапана

Для этого понадобиться:

• Набор ключей рожковых;
• Отвертки плоские, крестовые;
• Набор шестигранников.

Последовательность работ такова:

1. Сбрасываем давление в топливной рампе. Один из простейших способов для этого – отсоединить проводку от бензонасоса и завести двигатель. В процессе работы он выберет весь бензин, полностью сбросив давление. Держать мотор заведенным нужно пока он не заглохнет, после чего его еще раз следует попробовать завести, если он не запустится, можно приступать к дальнейшим работам.
2. Далее отсоединяем патрубок воздушного фильтра, проводку рампы, регулятора холостого хода, датчика ДПДЗ, патрубок от регулятора давления топлива. Дополнительно можно снять трос акселератора.
3. Рожковыми ключами откручиваем топливные трубки, идущие к рампе. Под место их соединения желательно положить ветошь, поскольку в рампе еще может оставаться немного бензина.
4. Откручиваем болт прижимной пластины топливных трубок.
5. При помощи шестигранника откручиваем два болта крепления рампы.
6. Аккуратно тянем рампу верх (по оси форсунок). При этом придется приложить усилие, поскольку форсунки в своих посадочных местах сидят достаточно плотно. После этого отводим рампу немного в сторону.
7. Чтобы снять форсунки, вначале отсоединяем от них проводку. В рампе они удерживаются при помощи фиксаторов, которые нужно извлечь. Для этого плоской отверткой эти фиксаторы сдвигаем вдоль рампы, после чего его можно будет снять.
8. Вытаскиваем форсунку. В рампе она сидит плотно, поэтому извлекаем ее при помощи легких покачиваний. Чтобы не перепутать местами элементы лучше извлекать и промывать их по очереди.

На двигателях других автомобилей снятие топливных элементов для промывки может проводиться несколько по-другому. Но суть остается та же – необходимо снять рампу, чтобы извлечь элементы.
