Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Бетонирование смотровой ямы в гараже

Делаем пол в смотровой яме из бетона

Перед тем как мы приступим к строительству стен, нам необходимо “довести до ума пол”, для этого первым делом выравниваем на нем грунт. Далее следует насыпать и утрамбовать примерно 100 мм щебня, который покрывается вдвое меньшим слоем речного песка, последний, в свою очередь, тщательно трамбуется. Далее следует уложить гидроизоляционный материал, однако крайне желательно перед этим промазать получившуюся «подушку» глиной, ее слой послужит дополнительной защитой от влаги.

Широко распространены для гидроизоляции в гараже следующие материалы:

Похожие:

• рубероид и еврорубероид;
• рубемаст;
• полиэтиленовая пленка.

Далее следует армировать наш будущий пол смотровой ямы, сделать это можно либо уложив и связав прутья арматуры, либо используя специальную армирующую сетку с сечением арматуры 40 – 50 мм.

После этого готовим раствор со следующими пропорциями компонентов:

• 1 часть цемента;
• 2 части песка;
• 4 части щебня.

Заливаем этим раствором пол, толщина слоя от 50 мм. После выравнивания ждем схватывания раствора, в жаркое время года бетон необходимо регулярно поливать во избежание его растрескивания.

Делаем стены

Для возведения стен будем использовать раствор с такими же пропорциями. Заливать стены мы будем поэтапно слоями высотой 300 – 400 мм. Для этого выставляем по всему периметру ямы опалубку, при этом ориентируемся на толщину стен в 150 – 200 мм. Монтируя щиты, следует пользоваться уровнем, т.к. их отклонение от вертикали недопустимо.

Производим армирование, аналогично армированию пола, следует делать армирование таким образом, чтобы арматура выступала выше заливаемого бетона, тем самым межслойные швы будут дополнительно укреплены. Далее производим бетонирование смотровой ямы в гараже, заливаем его в полученную опалубку, трамбуя его деревянным бруском, чтобы выгнать наружу весь воздух.

Освещение смотровой ямы в гараже обычно монтируется в самом верхнем слое заливаемого бетона.

Однако заливая последний слой, следует позаботиться не только об освещении, а и подумать о том, чем можно будет закрыть яму в гараже. Этим вы не только обезопасите себя от случайного падения в нее, но и убережете своего “железного друга” ведь на его днище будет скапливаться гораздо меньше конденсата.

В большинстве случаем для этих целей используют доски, укладываемые по ширине ямы. Нам потребуется сварить и смонтировать прямоугольный каркас из металлического уголка. К каркасу привариваются металлические прутки, это может быть арматура или достаточной толщины проволока, которые при заливке последнего бетонного слоя стены смотровой ямы погружаются в раствор.

Технология устройства смотровой ямы из кирпича

Мы определились с размерами смотровой ямы в чистоте. Но при устройстве котлована следует учесть:

• толщину будущих стен из кирпича (250мм — в один кирпич);
• слой выравнивающей подготовки из песка, щебня, гравия толщиной 50-100мм;
• толщину днища из бетона марки 150 – 200 равную 100мм.

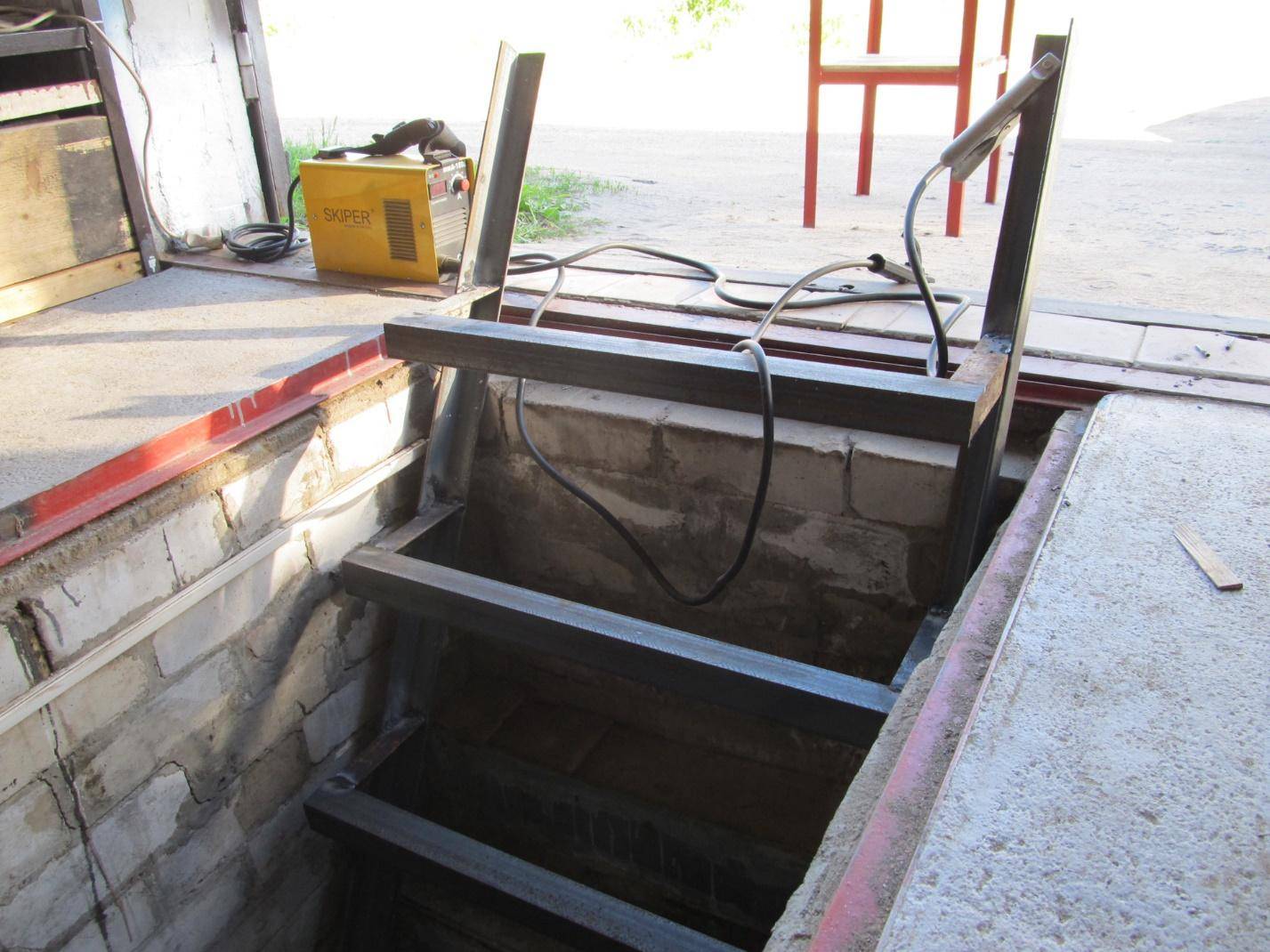

Спуск в смотровую яму

Осуществляем отрывку котлована, зачищаем дно и приступаем к устройству днища. Спускаться в яму можете по приставной стремянке.

Делаем выравнивающую подготовку и приступаем к устройству горизонтальной гидроизоляции днища из рулонных материалов – изола, рубероида и прочих пленочных материалов.

При этом следует учесть, что края изолирующего материала надо вывести на 50см за границы днища, чтобы затем завернуть их и наклеить на наружную поверхность будущих кирпичных стен ямы.

Подошло время бетонирования днища. Производим его шириной равной ширине ямы 75 – 80см плюс толщина двух кирпичных стенок (50см) плюс запас на «туда – сюда» (5-10см). Итого ширина плиты получается 1,4м. Аналогично просчитайте длину плиты днища.

Армировать ли днище? Если вы применяете бетонную смесь М-150, 200, выдерживая толщину 80 – 100мм, то можно обойтись без арматуры. Бетон должен схватиться до первоначальной прочности, – в нашем случае отводим на это срок в 3-4 дня.

Начинаем кирпичную кладку, которую опираем на бетонную плиту. Кладку кладем под расшивку швов либо штукатурку. С наружной стороны стены ямы следует оштукатурить, чтобы можно было качественно выполнить вертикальную гидроизоляцию.

Штукатурку осуществляем параллельно с кладкой, то есть, выложив 4 – 5 рядов по высоте стенки, тут же оштукатуриваем ее снаружи.

Выполняем наружную обмазочную гидроизоляцию – горячим битумом, битумной мастикой, аналогичными материалами в два слоя. Гидроизоляция нужна, чтобы стенки ямы не «тянули» влагу из земли и не создавали сырость внутри нее.

Выполнив стенки ямы и их гидроизоляцию нужно произвести обратную засыпку пазух с послойным трамбованием грунта через 15 – 20см. Идеально, если это будет глина, так как уплотненная глина создает «глиняный замок», препятствующий проникновению воды через нее.

Устройство ниш

Очень удобно если смотровая яма в гараже из кирпича обустроена по длинной стороне нишами – для размещения электрического светильника, выключателя, розетки.

К этой нише следует подвести кабель с напряжением 36вольт, используемый в подвальных и сырых помещениях одетый в резиновый шланг либо в гофрированном (лучше стальном) варианте.

Другую нишу – для размещения инструментов необходимых при работе. Размещают ниши на высоте 0,9 – 1,2 м от уровня пола ямы.

Размеры ниш можно выдержать в мм:

• по глубине 120
• длина в пределах 500 – 750
• высота 250-300

После укладки последнего верхнего ряда кирпичей на них устанавливается металлическая обрамляющая проем рамка из уголка № 45-50.

Для надежной фиксации рамки к внешней боковой ее стороне привариваются анкерные выпуски из арматуры диаметром 6-10мм через 25-30см, которые после бетонирования пола гаража входят в тело бетона.

Уголки свариваются таким образом, чтобы в рамку по короткой стороне можно было устанавливать доски толщиной 40-50мм, которыми перекрывают яму в тех случаях, когда ею не пользуются.

Доски можно сбить в щиты, но не слишком тяжелые. Их нужно антисептировать и покрасить, чтобы продлить срок эксплуатации. Металлические детали (рамки, лестницы и прочее) тоже необходимо окрасить.

Моя смотровая яма, выполненная в подвале гаража

Чтобы смотровая яма в гараже из кирпича была безопасной для заезда, устанавливают, так называемые, колесоотбойники, которые не позволяют случайно съехать колесам автомобиля в яму.

Это металлическое обрамление вокруг ямы из металлического профиля (трубы, швеллера, уголка), которое несколько возвышается над отметкой пола и представляет собой барьер, огораживающий проем смотровой ямы.

Смотровую яму рекомендуется держать закрытой ( кроме случаев ее использования), так как в ней образуется конденсат, который может способствовать коррозии днища и металлических узлов машины. Просушивайте яму в жаркую погоду, когда вы выезжаете из гаража.

Это, пожалуй, основные моменты, которые следует учесть при строительстве смотровой ямы. Еще раз подумайте и взвесьте целесообразность устройства ямы при строительстве своего гаража.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Варианты ямы

Прежде чем копать яму, необходимо определить ее параметры и нанести разметку на поверхность земли или пола.

При разметке следует учитывать, что во встроенном гараже со стяжкой пола нанесение чертежа намного проще, чем при отсутствии гаража. На голой земле можно использовать колышки или четыре маяка, вбитые в землю по всему периметру, на которые натянута веревка, формирующая форму и размеры будущего рва.

В случае с построенным гаражом возникает другая проблема – в нем вырыть котлован намного сложнее, чем на открытом участке земли. В этой ситуации воспользоваться услугами техники невозможно – все придется делать самому.

Кроме того, желательно заручиться помощью со стороны, так как помимо перекопки придется еще и вывозить открытый грунт. Такая работа потребует гораздо больше времени и сил. Выкопанную землю лучше не увозить далеко, так как она еще понадобится для закапывания проема между облицованным и грунтовым краем котлована.

1. Как правило, ширина ямы напрямую зависит от расстояния между колесами автомобиля – оно должно быть на 20 см меньше этого расстояния;
2. Необходимо учитывать тот факт, что возможно когда-нибудь в гараже будет стоять еще одна машина, поэтому ширину желательно брать среднюю – чаще всего она составляет 80-85см;
3. Длина ямы также зависит от длины автомобиля, но можно использовать как меньшие, так и большие размеры (многие делают яму на метр длиннее автомобиля, а некоторые, у кого мало места, на наоборот укоротить яму — то машина должна проехать ее вперед, то назад);
4. Глубина выбоины рассчитывается исходя из роста владельца гаража – к его полному росту желательно добавить 10-15см.

При расчете размеров ямы в гараже необходимо также учитывать зазор под кладку стен и заливку пола. Если планируется кладка стен кирпичом или заливка бетоном, то яму желательно увеличить еще на 25-30 см. Если их решено выложить из газоблоков, то дополнительно нужно накинуть еще 40см. Заливка пола также украдет примерно 20см высоты. Наличие гидроизоляции подразумевает прибавку 15-17см.

Утепление смотровой ямы

Смотровая яма в гараже своими руками (фото которой представлены в статье) утепляется достаточно редко. Специалисты утверждают, что неопытные мастера напрасно пренебрегают данной манипуляцией.

В особенности это касается тех гаражей, которые отапливаются. Если произвести теплоизоляцию, то вы минимизируете расходы на обогрев.

Утеплитель необходимо наклеивать на кирпич или бетон, после стены и пол могут быть подвергнуты декоративной отделке. Если при проведении гидроизоляционных работ вы можете сомневаться в выборе определенного материала, то в роли утеплителя специалисты советуют использовать пенополистирол

Однако важно учесть маркировку. Таким образом, для пола отлично подойдет ПСБ-С-35, тогда как для стен может быть использован ПСБ-С-25

Основные требования к смотровой яме

Поскольку нормальным считается работа в полный рост, с поднятыми руками, глубина ямы обычно превышает рост человека.

При этом не обязательными, но очень полезными являются такие элементы, как:

• качественно укрепленный край углубления. Поскольку пол гаража обычно забетонирован, лучше использовать для укрепления металлический уголок. Его можно установить на стадии бетонирования;
• освещение. Свет не должен слепить глаза, и при этом лучи направляются не вниз, а вверх, к днищу ремонтируемого автомобиля. Поэтому в качестве светильников обычно используют модели с направленным мягким светом;
• полка/полки или ниши для инструментов. Ниши удобнее, поскольку меньше риск в ограниченном пространстве задеть их рукой или плечом, травмироваться или просто уронить все нужное на пол;
• настил или крышка, закрывающие яму вне моментов использования.

Размеры смотровой ямы во многом зависят от того, какой именно транспорт обслуживается в гараже/мастерской. На схеме ниже показаны примерные габариты углубления и положение колесоотбойников (если они устанавливаются).

Ширина смотровой ямы для легковых автомобилей редко составляет более 1 м, а чаще – 80 см. Это связано с относительно небольшим расстоянием между колесами машины, а ведь от внутренней кромки колеса до края ямы должно оставаться не менее 20 см!

Если размеры гаража или мастерской позволяют, имеет смысл сделать один край канавы со ступеньками, как показано на чертеже ниже. При этом следует иметь в виду, что возможность выйти из углубления должна быть даже в том случае, когда машина стоит на ней. Следовательно, длина канавы должна быть как минимум на 1 м больше, чем общая длина автомобиля (ступени не учитываются).

Если для полноценной лестницы места недостаточно, можно устроить металлическую или деревянную лестницу.

Точные размеры смотровой ямы ГОСТами не регламентируются, большая часть параметров оставляется на усмотрение проектировщика в конкретном случае с учетом класса и особенностей ремонтируемой техники. Однако ряд параметров гаража или мастерской, имеющих отношение к обустройству канавы, определяются СНиП 21-02-99:

• между стеной строения и стенкой машины должно быть не менее 0,8 м;
• колонны, пилястры, любые другие внутренние и пристенные элементы конструкции должны быть удалены от борта авто на 0,5 м минимум;
• обязательна достаточная прочность пола и краев, а также внутренней конструкции (бетонных или кирпичных/блочных стен) смотровой канавы.

Освещение и вентиляция смотровой ямы в гараже

Хотелось бы осветить еще несколько моментов, перед тем как вы начнете строить гараж со смотровой ямой из бетона своими руками. Первый из них – это вентиляция смотровой ямы, без которой из-за высокой влажности и, возможно, по различным причинам токсичности воздуха работать будет просто небезопасно для здоровья.

Вентиляция прокладывается под землей и выводится на улицу при помощи специальных труб или шланга соответствующего диаметра. Обязательно наденьте защиту на уличное отверстие в трубе, т.к. в противном случае вентиляция быстро перестанет функционировать по причине засора.

Теперь об освещении, если вы планируете оборудовать яму стационарными светильниками и розеткой, учтите что допускается использование электроприборов, работающих только от 36 Вольт. Применение 220 Вольт в смотровой яме запрещено и опасно для жизни!

Планирование работы

Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:

Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…

1. Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
2. Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
3. Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
4. Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.

После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:

Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной

Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю.
Продумать конструкцию лестницы. Она должна быть простой и безопасной

Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент.
Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ.
Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.

Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант

Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах

Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.

Бетонная смотровая яма своими руками

Это один из самых популярных вариантов обустройства. Процесс подробно описан в видео ниже.

При выборе размеров для котлована необходимо учесть планируемую толщину стенок и увеличить глубину смотровой ямы на толщину песчано-гравийной подушки.

Котлован немного (или достаточно сильно, с углом до 30 градусов при сыпучем грунте) расширяется кверху.

После получения углубления необходимых габаритов в рыхлом грунте имеет смысл обмазать стенки глиной – это помешает им осыпаться в процессе дальнейших работ.

На выровненное дно засыпают 6…10 см щебня и столько же песка, слои трамбуют вручную или с применением механической трамбовки. Далее заливают первичный слой бетона – «молоко» для скрепления трамбованной подушки. Сразу же организуют гидроизоляцию. На фото показано два слоя – обычная полиэтиленовая пленка на дне и более солидная на дно и всю высоту стенок с захлестом на пол гаража. Стыки и углы ОБЯЗАТЕЛЬНО проклеиваются и делаются внахлест.

После этого укладывают армирующую сетку и заливают основной слой.

Для бетонирования стенок потребуется опалубка. Поскольку важна внутренняя поверхность ямы, опалубку устанавливают изнутри, предварительно закрепив на стенках котлована армирующую сетку.

До бетонирования необходимо установить вытяжную и приточную трубы вентиляции.

Также устанавливаются короба с заключенными в гофро-рукав кабелями подачи электроэнергии.

После установки опалубки выполняется бетонирование.

Желательно одновременно выполнить бетонирование всего пола в гараже – это сократит время на обустройство.

После набора бетоном проектной прочности (хотя бы 50…60%) можно убрать опалубку, проверить свободный проход воздуха в вентиляционные трубы, положение и работоспособность электропроводки.

В нишах обустраивают розетки и светильники.

Стены штукатурят изнутри и окрашивают (по желанию). Монтируют дощатый настил на яму.

Обратите внимание: дощатые крышки делаются из отдельных частей. Так удобнее поднимать их по мере необходимости, проще заменять поврежденные части

Деревянные детали смотровой ямы обязательно следует обрабатывать антисептиком.

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы

Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Размер

В процессе планирования создания этого объекта, важно уделить внимание правильному выбору размера углубления. Строгих рекомендаций в этом вопросе нет. Важно учесть габариты своего автомобиля

Также имейте в виду при расчете собственный рост, чтобы вам было удобно работать. Чтобы правильно выбрать ширину, длину и глубину ямы в гараже, учтите несколько рекомендаций:

Важно учесть габариты своего автомобиля. Также имейте в виду при расчете собственный рост, чтобы вам было удобно работать

Чтобы правильно выбрать ширину, длину и глубину ямы в гараже, учтите несколько рекомендаций:

Длина углубления зависит от габаритов автомобиля. Нужно знать, какая длина у машины. К этому показателю прибавляют еще 1 м. Этого вполне достаточно для комфортного техобслуживания вашего транспортного средства. Ширина ямы в гараже также должна быть такой, чтобы вам было удобно работать. При этом учтите расстояние между колесами автомобиля. У вас должно оставаться пространство для маневра, когда вы будете заезжать в гараж. Средняя ширина ямы обычно составляет от 80 см. Можно делать ее и немного шире, если это позволяют габариты автомобиля. На глубину ямы влияет величина вашего роста. Обычно к этому показателю прибавляют еще 10-15 см

Можно будет не бояться, что при неосторожном движении вы ударитесь головой. Если вам придется работать длительное время с поднятыми вверх руками, сделайте специальную табуретку

Также можно применять для этих целей деревянные трапы.

Также некоторые владельцы транспортных средств при выборе глубины ямы учитывают клиренс авто. Однако стоит помнить, что приподняться в яме, чтобы достать до днища машины, будет гораздо проще, чем работать в согнутом положении, если она будет слишком мелкой.

В некоторых случаях размер гаража не позволяет сделать достаточно длинную яму. В этом случае достаточно выкопать ее размером в половину длины машины. В этом случае вы можете загонять ее в гараж передом или задом, в зависимости от того, какой ремонт нужно выполнить.

На плане своего гаража нужно правильно выбрать место для создания ямы. Обычно она смещена ближе к одной из стен. Широкая сторона оставляется для возможности установить необходимое оборудование или сделать склад запчастей. Но край ямы не должен находиться ближе, чем 1 м от стены. Это чистовые размеры углубления. Нужно учесть, что при строительстве черновая яма будет больше, так как у нее со временем появятся стенки и дно.
