Раздвижные ворота: характеристики подвесных, откатных под рельсу и консольных ворот, преимущества и недостатки, технология монтажа

Особенности

И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка

Для анализа стоит обратить внимание на:

1. Функциональность конструкции.
2. Стоимость материалов и работ по их сборке и установке.
3. Массу конструкции, возможности по уменьшению веса без ущерба для прочности.
4. Возможность самостоятельно собрать и установить все элементы.

Монтаж каркаса

Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:

• подвесной тип – конструкция, схема работы которой основана на движении по направляющей, установленной на опорных столбах над проездом;
• опорный тип – конструкция имеет направляющую, установленную на поверхности грунта, и створка или створки откатываются по направляющей на опорных роликах;
• консольный тип, в котором используется рамная конструкция как подвижная консоль на направляющей. При этом сами ворота не касаются поверхности земли.

Открывание

Достоинства

Главным достоинством этого вида конструкции выступает ее функциональность. Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.

Стоимость материалов для сборки также невелика. Сварить и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.

Профильная труба, профлист и запорное устройство весят намного меньше, чем кованые модели или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.

В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

Схема установки

Недостатки

Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.

Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки. Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке

Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.

Откатные ворота для дачи обычно делаются без автоматизированной системы для установки в неохраняемых дачных массивах. С системой автоматики делают для мест, где гарантирована сохранность устройства. Так что ориентироваться здесь нужно по обстоятельствам и трезво оценивать свои силы и возможности.

Пример для частного дома

Основание для «закладной»

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

Далее замешивается бетонный раствор. Для этого понадобится:

• цемент, 100 кг;
• щебень мелкофракционный, 300 кг;
• песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

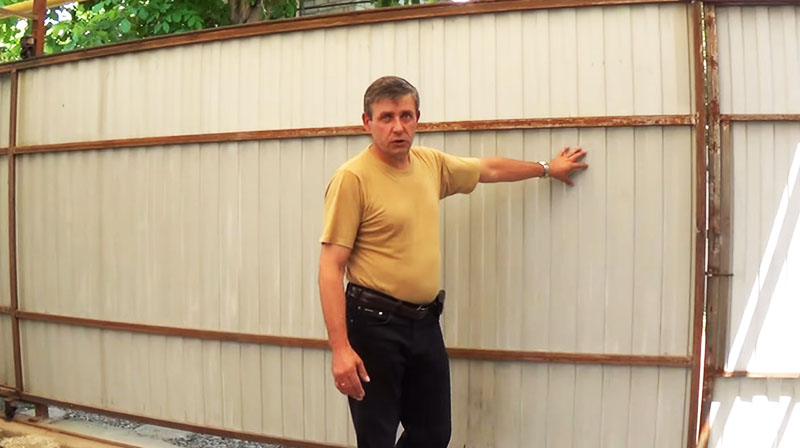

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

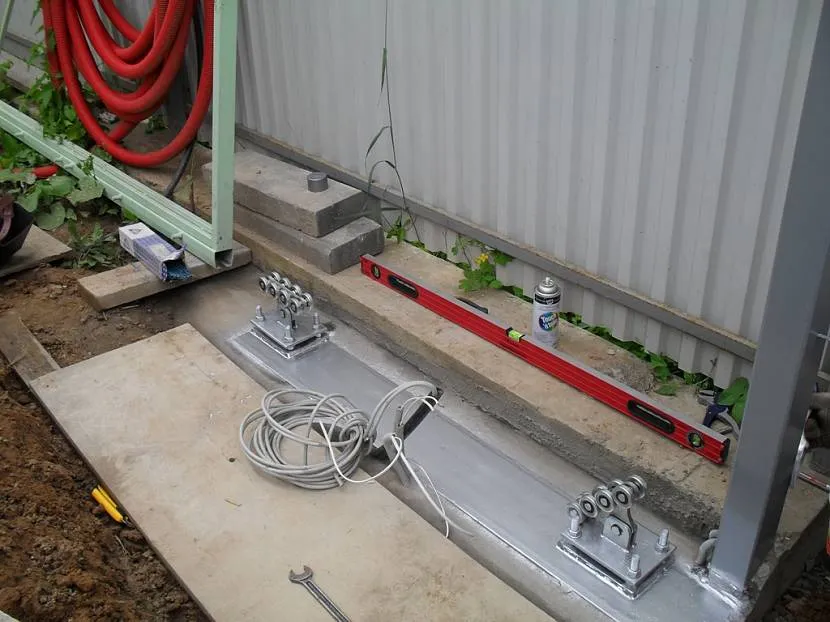

Монтаж кареток фурнитуры откатных воротИ некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

• ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
• дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
• чем больше пролет между каретками, тем лучше, но без особых усердий;
• накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
• сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Автоматика

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

• электропривода;
• сигнальной лампочки;
• зубчатой рейки;
• пульта д/у;
• фотоэлементов.

Для монтажа понадобится следующее оборудование:

• сварка;
• дрель;
• сверла для металла.

Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.

После этого электропривод прикручивается к основанию.

Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.

Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Собственно, после этого откатные ворота своими руками чертежи и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе – циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

Отличие от обычной сдвижной конструкции

Сделать подвесные ворота откатного типа в пределах разумных размеров можно и на базе обычного набора консольной фурнитуры, при одном лишь нюансе, что все необходимо перевернуть «к верху ногами». Конечно, в продаже можно найти специально разработанную фурнитуру для подвесных сдвижных конструкций, но она не так доступна, обходится значительно дороже и немного хлипковата.

Комплект фурнитуры, рассчитанный на вес до 400 кг, нужно устанавливать на подвесные ворота шириной проёма до 5 метра и весом створки до 200 кг. Это связано с тем, что в нашем случае оснащение будет работать на разгибание полок, тогда как балка консольных устройств работает как на отрыв каретки, так и на вдавливание. В итоге получается, что работают лишь крайние пары роликов.

Автоматизированная конструкция с верхней направляющей

Список необходимых материалов и инструментов

Материалы, инструменты, а также покупные изделия, фурнитура, которые понадобятся для установки подвесных откатных ворот своими руками включают в себя:

1. Профилированная металлическая труба, сечением 40*40 мм и 20*20 мм для сварки каркаса, 120х120х4 мм — верхняя балка и несущие столбы – опоры;
2. Листы профнастила, оцинкованной стали, сэндвич-панели необходимые для обшивки створки или изготовления полотна;
3. Направляющая, в 2 раза больше ширины проема (чаще всего это 6 м);
4. Комплект фурнитуры;
5. Набор для автоматизации — дистанционного управления процесса открывания и закрывания;
6. Сварочный аппарат и болгарка;
7. Замок или другие средства безопасности.

Особенности монтажа, детали, что надо знать при обустройстве таких ворот

Механическая часть конструкции не вызывает особых вопросов, это стандартная створка, при изготовлении которой необходимо обратить внимание на увеличение жёсткости рамы — каркаса створки. Движущиеся элементы должны быть доступны для осмотра и обслуживания, как в открытом, так и в закрытом положении

При установке автоматики, обязательно обратите внимание на защиту от препятствий движению (загрязнение, или обледенение рельс), наличие аварийного отключения, для перевода ворот в ручной режим открывания.

Особого внимания потребует фундамент под направляющий рельс, хотя мы и говорили о том, что избыточная прочность и жёсткость нижней балки поможет от фундамента отказаться вообще.

Тем не менее, если фундамент нужен, при обустройстве необходимо учесть, что главная задача его – сохранить на долгое время параллельность нижней кромке створки. Для этого применяются либо свайные фундаменты большого заглубления (2 сваи на 2,5 метра пролёта) с перевязкой жёсткой балочной конструкцией под рельс, либо фундаменты с опорой на грунт ниже точки промерзания.

При заливке ленточного фундамента, имейте в виду, что наиболее долгое время, прослужит фундамент, имеющий в сечении трапециевидную форму. Основание (нижняя часть) такого фундамента шире верхней части, что позволяет избежать прогибов и усадок, даже в сложных погодно-климатических условиях.

Одна из разновидностей – регулируемые основы, когда сваи (ленточный фундамент), имеет опорную балку, на который монтируется рельс, с возможностью изменения высоты (анкерные болты, например). Это наиболее дорогая конструкция, применять имеет смысл в условиях неравномерного рельефа, высокого уровня грунтовых вод, или других сложных условиях. Задача такой конструкции – сезонные регулировки горизонтальности рельса, для избежания подклинивания роликов.

Других сложностей при строительстве таких ворот нет, отличаются они большими сроками службы, более простым техническим обслуживанием, незначительным повышением трудозатрат, на поддержание в рабочем состоянии в зимний период. Даже при устройстве капитального фундамента под рельс, цена таких откатных ворот обычно ниже, по сравнению с другими вариантами, а при большой ширине (высоте) пролёта, иногда другой альтернативы просто нет.

В заключение, хотелось бы отметить, что для самостоятельного устройства ворот, это наиболее простая и подходящая конструкция, которая не потребует специальных знаний и навыков. Более того, она позволяет автоматизировать Ваши ворота в любой момент, даже после значительного срока эксплуатации, без переделок, разбора створки и существенных трудозатрат. А своевременная смазка трущихся частей, уход за рельсом и роликами, позволят Вам забыть о проблемах и недостатках таких конструкций, насаждаясь комфортом и удобством.

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

1. Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

1. Все, что может понадобиться для кладки кирпичей;
2. Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
3. Лопата, молоток, лом, понадобиться при выполнении земельных работ;
4. Стремянка, уровень, рулетка и гаечные ключи;
5. Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

Основные элементы комплекта раздвижных ворот

1. Каркас;
2. Несущая тележка;
3. Несущая балка;
4. Плато с роликами от боковых качаний;
5. Концевой ролик;
6. Ловушка концевого ролика.

Перед началом работы важно составить точные чертежи с указанием габаритных размеров конструкции и отметками просветов, расстояния для отката. Только тогда можно будет определиться с тем, как сделать ворота

Материалы для выполнения работ

1. Составляющие бетона: цемент, песок, щебень;
2. Для фундамента: арматура, швеллер, двутавр;
3. Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
4. Опорный каркас потребует металлический профиль;
5. Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

1. Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
2. Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
3. Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
4. Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

1. Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа.

Наполнение выполняется при помощи заклепок или саморезов.

1. Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

1. Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться

1. Все, что может понадобиться для кладки кирпичей;
2. Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
3. Лопата, молоток, лом, понадобиться при выполнении земельных работ;
4. Стремянка, уровень, рулетка и гаечные ключи;
5. Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

Основные элементы комплекта раздвижных ворот

1. Каркас;
2. Несущая тележка;
3. Несущая балка;
4. Плато с роликами от боковых качаний;
5. Концевой ролик;
6. Ловушка концевого ролика.

Материалы для выполнения работ

1. Составляющие бетона: цемент, песок, щебень;
2. Для фундамента: арматура, швеллер, двутавр;
3. Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
4. Опорный каркас потребует металлический профиль;
5. Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

1. Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
2. Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
3. Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
4. Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

1. Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа. Наполнение выполняется при помощи заклепок или саморезов

Наполнение выполняется при помощи заклепок или саморезов.

1. Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

Какие существуют разновидности откатных ворот?

Подвижная створка на роликах встречается в нескольких исполнениях:

1. Подвесные;
2. Откатные, движение которых осуществляется по рельсу;
3. Консольные.

Каждый из вариантов имеет свои нюансы устройства, плюсы и минусы, которые не позволяют применять их в определенных ситуациях, но делают возможной установку в других случаях.

Подвесные ворота

Устройство автоматических откатных ворот подвесного типа отличается от остальных двух вариантов способом крепления подвижной створки: она соединена с верхней балкой, закрепленной на уровне 3-5 м. Высота установки верхней направляющей определяется видом объекта, где она используется.

Конструкция откатных ворот данного вида не слишком популярна сегодня, что обусловлено ограничением проема по высоте и в результате далеко не весь транспорт может проехать на объект.

Подвижная секция, которая перемещается по рельсу

Как можно понять из названия, устройство этих ворот на роликах отличает присутствие нижней рельсовой направляющей. По данному элементу движется вся конструкция.

Учитывая расположение направляющей (поперек проема), при эксплуатации откатных ворот данного типа возникает ряд сложностей: необходимо регулярно очищать направляющую рельсу от загрязнений, снега (в зимний период); балка хоть незначительно, однако, все же мешает проезду машин. Кроме того, устройство такой подвижной секции на роликах не позволяет применять ее при сильной ветровой нагрузке.

Консольные конструкции

Это наиболее удобный в эксплуатации вариант откатных ворот, потому как он не предусматривает ограничения проема по высоте, а снизу отсутствует направляющий рельс.

Консольные конструкции со средней рельсой

Удерживает конструкцию нижняя балка, закрепленная на консольных блоках (роликовые опоры). Встречаются разные исполнения откатных ворот данной разновидности:

• Направляющий элемент располагается снизу конструкции;
• Монтаж балки в верхней части подвижной створки;
• Направляющий блок установлен посередине откатных ворот.

Каждый из вариантов рекомендуется применять при разных условиях. Это позволит получить наиболее эффективные в эксплуатации.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Подвесные ворота. Порядок монтажа

1. Перед установкой ворот почва, в сторону которой будет направлен откат, выравнивается.

2. По обеим сторонам ворот крепятся вертикальные опоры – металлические трубы, имеющие квадратное сечение, диаметром 20-40 мм. Так как на такие опоры будет ложиться верхняя балка, расстояние от земли до верхней части опоры должно быть таким, чтобы в ворота смог свободно проехать автомобиль.

3. Для монтажа опор выкапывается яма глубиной 120-150 см, в которую опускается металлическая труба, закладывается арматура, а затем яма бетонируется. Пространство между таким фундаментом и грунтом засыпается щебнем, при этом каждый его слой проливается водой и дополнительно уплотняется.

4. Воротные опоры должны располагаться строго вертикально. В случае малейшего их перекоса движение ворот будет затруднено или, напротив, они будут открываться и прикрываться самопроизвольно. Поэтому при установке опор их расположение тщательно выверяется строительным уровнем.

5. Для верхней подвесной балки используется гнутый профиль особой формы (см. фото). Размер его сечения зависит от веса подвешиваемых створок. Так, для створок массой до 300 кг достаточно приобрести профиль 40×35×2,5 мм. Тяжелые ворота весом до 1000 кг потребуют более мощного профиля размером 90×75×4,5 мм. При этом его прогибы недопустимы.

6. Для полного отката створки длина такой балки должна быть в 2 раза больше ширины самого проема. Для стандартных гаражных ворот ее длина должна быть равна 6 м. При необходимости этот размер можно уменьшить.

7. Для монтажа такой конструкции потребуется следующая фурнитура:

• две тележки (консольных ролика) с резьбовой осью;

• четыре кронштейна с винтом для крепления направляющей;

8. Направляющая балка закрепляется на несущей опоре или верхней части стены здания с помощью подвесных кронштейнов так, чтобы ее нижняя рабочая часть, по которой будут перемещаться ролики, была обращена вниз.

9. На одно полотно любого размера потребуется не более двух роликовых тележек. Разнос кареток при этом зависит лишь от ширины полотна. Вначале у них срезаются пятки (основания, на котором крепятся тележки), а лишь затем ролики приваривается к каркасу створок. Воротное полотно должно чуть перекрывать проем (на 20 см), а расстояние между почвой и створкой составлять не менее 5 см.

10. Затем полотно ворот вставляется с помощью роликов в верхнюю подвесную балку. Для ограничения движения створки по краям балки с обеих сторон монтируются заглушки.

11. Чтобы избежать раскачивания створок при порывах ветра (это возможно при слишком большой высоте ворот), в верхней и нижней части ворот устанавливаются специальные ограничители. Их можно приобрести готовыми или попросту наварить куски арматуры на щели направляющей.

12. При наличии автоматики она подключается в соответствии с технической документацией и приложенной к ней схемой.
