Фурнитура для стеклянных раздвижных дверей
Монтаж раздвижных дверей завершается установкой дверной фурнитуры. Существует 2 способа ее укрепления:
- Направляющие фиксируются снизу — на полу, а также сверху — на потолке или каркасе из дерева.
- Дверное стеклянное полотно подвешивается сверху на направляющие.
Последний способ недорогой, но он является менее надежным. Наличие верхних роликов на дверной фурнитуре снижает качество всей конструкции. Если приобретать фурнитуру особого качества, то она обходится дороже, чем обычная.
Стекло конструкции бывает не только прозрачным, но и разноцветным. Прозрачные стекла, пропускающие лучи, представляют собой дополнительный световой источник. Толщина стекла может составлять 8 мм и более. Это увеличивает прочность и надежность.
Поскольку стекло не является хлипким, то разбить его нельзя. Это свидетельствует о безопасности изделия, о него нельзя пораниться. Стекла-створки при открывании должны разъезжаться в стороны по каждой из направляющих, а не поворачиваться, как распашные двери.
Оформление интерьера стеклянными дверями может быть выполнено в разных стилях. Элегантная конструкция является оригинальной дизайнерской идеей и подходит для квартир свободной планировки.
Стеклянные конструкции позволяют эффективно разделять помещение на отдельные зоны. При этом вся жилая площадь сохраняется, что и отличает такие изделия от распашных дверей. Стеклянные полотна являются идеальными для ванной комнаты или кухни, так как они позволяют герметично закрывать их. Это достигается в том случае, если фурнитура для раздвижных дверей имеет высокое качество.
Сборка дверок
После установки системы направляющих приступают к изготовлению дверок для конструкции. На этом этапе работ могут возникнуть определенные трудности, связанные с малогабаритностью стандартной квартиры. Но можно организовать изготовление дверей и в небольшом помещении.
Перед началом работ нужно определиться с размерами будущего изделия. Так, имея проем шириной в 1800 мм, необходимо изготовить 2 дверцы шириной в 900 мм. К этим значениям необходимо также добавить по 50 мм для наложения одной панели на другую.Определившись с габаритами дверок, приступают к обрезке листов ДСП.
Перед этим с помощью карандаша и длинной линейки на панелях чертят линии, обрисовывающие изделия нужных размеров. После нанесения контуров с помощью пилы или лобзика по линиям вырезают дверки.
Несмотря на аккуратность мастера, часто по краям пластин возникают сколы. Этот недостаток необходимо скрыть с помощью алюминиевых профилей.Окантовка дверок является следующим этапом работы.
Его особенности зависят от типа крепления алюминиевых профилей. Так, одни соединяются с дверками с помощью саморезов, другие – вклеиваются в вырезанный в панели ДСП паз. Имея небольшой опыт работы с фрезером, рекомендуется остановиться на первом варианте.
Для сокрытия саморезов используются шляпки в тон ДСП.Не обойтись без применения фрезера на следующем этапе работ – монтаже роликов. Необходимо приложить ролик к нижней области панели на расстоянии 100 мм от края и очертить его контуры. После этого по очертаниям вырезается паз помещения в него ролика, который крепко скрепляется саморезом.
Аналогичным способом в двери купе врезается фурнитура. К выбранному участку на дверце прикладывается ручка, контуры обрисовывают карандашом, по которым вырезается сквозное отверстие. В проходы устанавливают половины держателей и скрепляют их винтом.
Особенности раздвижных дверных конструкций: все плюсы и минусы
Раздвижные двери обладают множеством плюсов
Преимущества
- Экономится пространство. Значит, освободится немного квадратуры для других целей.
- Планировка типовой квартиры обретает индивидуальность.
- Размеры стены увеличиваются визуально.
- Не нужно создавать пороги. Это тоже можно признать достоинством.
- Если дверь купе собрана правильно, эксплуатировать ее очень просто и удобно.
- При потребности комнату удастся зонировать. Можно создать две зоны.
Недостатки
Недочеты не столь существенные, но их также следует учитывать.
Во-первых, это зазоры. Они остаются в дверном проёме (между коробкой и полотном) при закрытии двери. Значит, не могут быть обеспечены:
- надежная звукоизоляция;
- хорошая теплоизоляция.
А если такая дверь отделяет кухню, запахи при приготовлении пищи будут проникать в другие помещения.
Во-вторых, когда выбирают конструкцию, что состоит из 2-х створок, усложняется ее монтаж. Ведь обе половинки должны быть подогнаны одна к другой идеально.
Недостатки дверей купе
Во-третьих, потребуется крайне тщательно выверять каждую деталь. Иначе после монтажа проявится перекос. Тогда створку переклинит, и возникнут проблемы при открытии/закрытии двери.
Что такое рельсы и как двигается створка двери?
Большинство систем межкомнатных раздвижных дверей имеют верхний монтажный рельс, к которому на роликах подвешены створки. Створка в этом случае не находится в контакте с полом, так что вы можете отделать пол, как захотите.

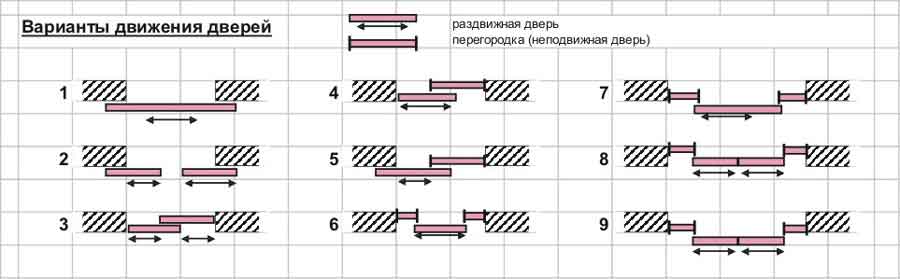

Раздвижные двери могут закрываться двумя способами:
- Односторонние – это единственно возможное решение, если место для вхождения створки можно сделать только на одной стороне стены (например, когда с другой стороны находится угол комнаты или другая преграда). Односторонние модели могут быть:
- одинарными,
- двойными и тройными телескопическими – требуют установки двухпутной или трехпутной рельсы.
Одинарные, двойные и тройные двери на рельсах межкомнатные – фото
Двусторонние – если обе стороны дверного проема имеют достаточно места для размещения в них или возле них дверных створок.
Двусторонние межкомнатные двери на рельсах и роликах – фото
Раздвижные двери на стене или в стене?
Раздвижные двери могут быть установлены двумя способами:
- Модели на рельсах, закрепленных наверху стены – это решение имеет два недостатка:
- во-первых – модели, установленные на внешней стороне, не позволяют устанавливать в непосредственной близости от них мебель;
- во-вторых – независимо от того, открыты они или закрыты, их всегда будет видно.
- на рельсах, встраиваемых в стену – они удобнее и после открытия невидимы (створка исчезает в стене).
Из чего состоят раздвижные двери?
Производители предлагают готовые элементы. Большое предложение на рынке позволяет выполнять установку моделей с различным весом и шириной. В состав таких наборов входят:
- Одно- или двухуровневые рельсы – как правило, они изготавливаются из алюминиевого сплава, или других металлов. Их крепят к стене, либо непосредственно, либо с помощью уголков. От толщины и жесткости профиля рельсы зависит допустимый вес дверных створок.
- Ролики – позволяют перемещать створку по рельсе. Каждая створка крепится к двум роликам с помощью регулируемых кронштейнов. Ролики могут быть изготовлены в виде пластиковых колесиков с шарикоподшипником или в виде простого ролика. Обычный ролик используется для тяжелых створок.
- Дверные створки – обычно монолитные. Могут быть изготовлены из различных материалов, например:
- из ламината, в виде рамной конструкции;
- из деревянных панелей;
- стекла;
- окрашенных панелей;
- зеркал.
Некоторые производители предлагают такой вариант отделки створок, чтобы дверь после закрытия не отличалась от поверхности стены. По краям створок прикрепляют гибкие накладки, ограничивающие шум при закрытии и предотвращающие случайную правму пальцев.
- Ограничители наклона и произвольного открытия.
- Первые, устанавливают в полу, их также называют направляющими, держат створку в вертикальном положении.
- Вторые ограничители, которые называются также доводчиками, обеспечивают мягкое замедление створок в конце открытия и закрытия, благодаря пружине и специальному механизму.
Особенности монтажа раздвижных дверей
Установка раздвижных дверных конструкций требует тщательного выравнивания стен и пола. Механизм подходит для любых дверей, толщина которых превышает 2,5 см. Если дверь весит более 75 кг, то необходимо использование четырех роликов. В других случаях используется только два ролика.
Раздвижные двери могут монтироваться на поверхность стен или внутрь них. Если для установки двери разбирается часть имеющейся стены, то лучше выполнить монтаж кассеты. Это специальный каркас из металла, который наделяет конструкцию большей надежностью и облегчает ее использование. Специальная ниша для установки раздвижной межкомнатной двери подготавливается в процессе ремонтных работ. Когда монтаж двери завершен, проем закрывается с помощью гипсокартона.
Отметим, что дверное полотно должно быть на 5 см шире, чем дверной проем. Если данное правило не соблюдается, то между стеной и дверью будет заметна щель.
Системы раздвижных дверей
Раздвижные межкомнатные двери своими руками — операция, которая требует тщательного изучения разновидностей этих конструкций. Существует два типа механизмов. Это подвесные и рельсовые системы. Нельзя утверждать, что оба варианта идеальны, поэтому сначала с их плюсами и минусами придется познакомиться поближе.
Подвесные двери на верхнем рельсе
Этот механизм состоит из несущей балки и направляющей, прикрепленной к ней. Последний элемент — П-образный направляющий профиль, края полок которого загнуты внутрь. Движение дверных полотен обеспечивают ролики, двигающиеся внутри его. К ним крепят створки. Это и есть подвесная дверь, «путешествующая» по верхнему рельсу.
Пол под такой конструкцией остается гладким, но существует еще один элемент, который обязательно фиксируют там. Это маленький нижний ролик, предотвращающий отклонение полотен по вертикали. Другое его название — флажковый ролик. Для движения этого элемента в нижнем торце полотен делается паз. Фиксируют этот флажок с края дверного проема (слева либо справа), поэтому он передвижению людей нисколько не мешает.
Подвесная система — самый простой вариант, если планируется установить раздвижные межкомнатные двери своими руками. Монтаж состоит из нескольких операций.
- Сначала на стене с помощью бруса закрепляют верхний рельс. К верхнему торцу полотна присоединяют роликовый механизм.
- Полотно вводят в направляющую, затем устанавливают стопоры, которые предотвратят ЧП —случайное «освобождение» двери.
- Двери открывают, в паз вставляют нижний ролик, который прикрепляют к полу. Брус и рельс прячут под фальшпанелью.
Простота монтажа — большой плюс, однако серьезен и главный минус подвесных систем. Это низкий уровень звукоизоляции.
Двери на двух рельсах
В этом случае работа усложняется, так как монтировать придется нижний и верхний рельс. Ролики двигаются по обеим направляющим, поэтому такие конструкции максимально надежны: даже при всем желании «расшатать» их вряд ли получится.
Из-за жесткости двухрельсовых систем их чаще устанавливают в квартирах, где живут семьи с маленькими детьми. Недостаток направляющих в полу известен всем: это быстрое их загрязнение. В рельсы попадает пыль и разный мелкий мусор, поэтому чистить желоба для роликов приходится постоянно.
Изготовление деревянной двери
Изготовление деревянных дверей
Начните с подготовки необходимых приспособлений и материалов.
Лицевая сторонаОбратная сторона двери
Набор для работы
- Ручной фрезер.
- Ручная циркулярная пила.
- Болгарка с шлифовальным кругом. Вместо болгарки можете использовать дрель со специальной шлифовальной насадкой.
- Шуруповерт или электродрель.
- Молоток.
- Стамески.
- Отвертки.
- Киянка.
- Измерительные инструменты.
- Доска 4х10 см либо 4х15 см. Лучший вариант – струганая сухая доска. На изготовление одного стандартного полотна уходит порядка 6 м доски, но рекомендуется купить материал с небольшим запасом.
- ЛДСП. Желательно, чтобы этот материал максимально четко соответствовал цвету будущей двери.
- Клей ПВА.
- Конфирматы.
- Лакокрасочные материалы на выбор.
Руководство по изготовлению
Изготовление деревянной двериТипы филенок для деревянных дверейСхема расположения деталей двери
Первый этап
Подготовьте доски для создания обрамления. Тщательно отполируйте материал при помощи болгарки со шлифовальным кругом либо же электродрели с соответствующей насадкой. В полировке нуждаются широкие поверхности досок. Обработку торцов можно не выполнять, они будут сформированы на этапе фрезерования.
Изготовление деревянной двериИзготовление деревянной двериИзготовление деревянной двериИзготовление деревянной двериИзготовление деревянной двериКаркасИзготовление деревянной двериКаркасКаркас
Второй этап
Приступайте к фрезеровке. На этом этапе вам понадобится специальный ручной инструмент с набором фрез.
Немного скруглите углы досок. Затем при помощи соответствующей фрезы сделайте на одном из длинных торцов паз. Длина паза – на весь торец, ширина – в соответствии с толщиной ЛДСП (в большинстве случаев она составляет 1,6 см), оптимальная глубина – 1,5-2 см.
Паз должен находиться строго по центру торца.
Схема изготовления дверейСхема изготовления дверей
Третий этап
Приступайте к подрезке торцов досок. В этом вам поможет дисковая пила. Срежьте концы всех досок под 45 градусов.
При этом длина вертикальных досок должна составлять 2 м (стандарт). Ширина обычно выдерживается в пределах 70-80 см.
Четвертый этап
Приступайте к раскрою ЛДСП. При желании можете сразу купить материал в размер и избежать раскроя.
Для определения нужной длины вставки из рассматриваемого материала используйте формулу, в соответствии с которой от ширины дверного полотна отнимается двойная ширина подготовленной доски, а затем к полученному значению прибавляется двойная глубина созданного паза.
Изготовление филенокУстановка филенок
Пятый этап
Выполните предварительную сборку двери. Для этого набейте доски на ЛДСП. Убедитесь в правильности расположения каждой доски, отсутствии зазоров и прочих дефектов, а затем установите конфирматы.
Для установки конфирматов необходимо предварительно сделать отверстия снизу и сверху полотна двери.
Шестой этап
Сделайте необходимые отверстия и углубления для установки навесов (петель), ручек и глазка (если изготавливается входная дверь).
Схема сборки деревянной межкомнатной двериНаличники дверные
Декорирование двери
Вариантов отделки очень много
Опытным хозяевам рекомендуется обратить внимание на отделку путем шпонирования либо ламинирования. При отсутствии нужных навыков будет достаточно попросту покрасить дверь
Для максимально качественного выполнения малярных работ используйте пульверизатор и компрессор. При их отсутствии можете попробовать обойтись простыми ручными малярными инструментами, но на такую работу уйдет гораздо больше сил и времени.
Покраска двери
Дверь прошла шлифовку и в дополнительной подготовке перед покраской не нуждается. Лакокрасочные составы выбирайте на свое усмотрение. Количество слоев краски также определяйте индивидуально в соответствии с требуемым оттенком и необходимой глубиной цвета. В завершение дверь рекомендуется покрыть лаком.
На этом самодельная деревянная дверь готова. Остается лишь смонтировать необходимую фурнитуру и установить дверь в подготовленный проем.
По такой технологии изготавливаются не только глухие полотна, но и двери со стеклянными вставками. Подготовка мест для вставок сводится к созданию в листе ЛДСП соответствующих отверстий. Стекла фиксируются при помощи декоративных четвертей, предварительно окрашенных под цвет основного полотна.
Входные деревянные двери также изготавливаются в аналогичном порядке, но вместо вставки из ЛДСП обычно применяется прочный каркас, обшивка выполняется с использованием более подходящих для такого мероприятия материалов (шпона, фанеры и пр.), а пространство между рейками каркаса заполняется утеплителем с хорошими шумоизоляционными свойствами.
Особенности установки межкомнатных раздвижных дверей
Порядок выполнения монтажных работ зависит от конструктивных особенностей конкретной модели. Предлагаем познакомиться с тем, как производится установка межкомнатных раздвижных и складных дверей.
Порядок монтажа очень важен
С одним или двумя направляющими элементами для параллельно-раздвижных дверей
Порядок выполнения монтажных работ зависит от особенностей используемой фурнитуры
Важное значение при этом имеет количество направляющих и роликов, вес и габаритные размеры створок
Если предстоит монтаж раздвижной системы с одной направляющей сверху, то чтобы установить межкомнатные двери своими руками, изучите следующее видео. Здесь подробно показана последовательность выполнения работ:
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Если направляющих две, монтаж межкомнатных раздвижных дверей начинается с удаления порога. Благодаря конструктивному исполнению нижняя направляющая принимает основную нагрузку, а верхняя только обеспечивает вертикальное положение.
Раздвижные-складные двери
Монтаж подобных систем выполняется в следующей последовательности:
| Иллюстрация | Описание действия |
| Измеряем геометрические параметры дверного проёма. | |
| Отрезаем все элементы системы в размер. Длина бокового профиля должна быть на 3 см меньше высоты проёма, а длина ламелей – на 4 см. Верхняя направляющая должна быть равна ширине проёма. | |
| Руководствуясь инструкцией, собираем дверное полотно. | |
| Устанавливаем верхнюю направляющую в проём и прикручиваем по центру. Поворачиваем направляющую и вставляем собранное полотно. | |
| Повернув верхнюю направляющую, окончательно фиксируем её в нужном положении. | |
| Крепим вертикальный профиль. Устанавливаем нужную фурнитуру. |
Какие бывают варианты крепления?
В зависимости от типа конструкции различают следующие способы монтажа:
С двумя направляющими. Они фиксируются на потолке к деревянному брусу (который предварительно туда устанавливают) и снизу. Таким образом, полотно надежно фиксируется, благодаря чему перемещается плавно и без препятствий. Из недостатков можно выделить лишь то, что для нижнего профиля в полу придется заранее сделать углубление методом штробления. Если его не врезать в пол, то конструкция будет выглядеть неприглядно и сам профиль быстро придет в негодность. Кроме того, в нем часто скапливаются загрязнения.
- С одной направляющей. Для полотен такого типа предусмотрены особые крепежи. Они устанавливаются в проеме, и передвигаются по профилю, который находится сверху. Дополнительную рельсу снизу не устанавливают, ведь обычно такие двери имеют небольшую массу.
Особенности раздвижного механизма для дверей
Конструктивно в основе раздвижной системы лежит роликовый механизм с одной или двумя каретками (в зависимости от количества и хода дверных полотен). Ролики и направляющего этого механизма обычно изготавливаются из долговечного и износостойкого материала. Но я пошёл дальше — в качестве роликов использовал закрытые подшипники, а в качестве направляющих — металлические швеллеры, что сделало всю конструкцию буквально вечной и практически не требующей обслуживания.
Сама конструкция дверей довольно проста и состоит из:
- дверного роликового механизма;
- дверных полотен. Их я также изготовил самостоятельно.
Интересно знать! Для раздвижных механизмов разработаны специальные доводчики, обеспечивающие плавное самостоятельное закрывание дверей. Устанавливаются они довольно просто и, кроме закрывания, также обеспечивают фиксацию дверных полотен в крайних положениях.
Дверные механизмы предусматривают выдвижение полотен как в противоположные, так и только в одну сторону. Я выбрал классический вариант, когда 2 одинаковых дверных полотна движутся навстречу и соединяются ровно посередине дверного проёма.
Основой таких дверей является верхняя направляющая: хотя их конструкция и предусматривает использование двух направляющих (сверху и снизу), нижнюю часто не устанавливают. Но я предпочёл поставить — она не только положительно отражается на устойчивости дверей, но и служит дополнительной защитой от сквозняков и влаги.
Материалы
Двери с деталями из ДСП не очень подходят для установки в детской комнате, так как в составе присутствуют смолы, способные за счёт своей летучести нанести вред здоровью. Не стоит так же забывать, что ДСП – это по сути прессованные опилки, поэтому кромка данного материала нуждается в закрытии. Чаще всего ДСП облицовывают плёнкой ПВХ или шпоном.
Более безопасным материалом является МДФ, так как при его производстве не используются смолы, древесные частицы соединяются благодаря парафину или лигнину. Из него можно изготавливать полотна с фигурными контурами. Благодаря этому свойству его можно использовать и в качестве целого полотна, и как составляющий элемент фигурной рамы.
Часто дверные полотна изготавливают из массива дерева. Материал этот дорогой и требует в работе особой сноровки. Используется в качестве целого полотна, а так же может быть использован в качестве рамы или отдельных филёнок с фигурными краями.
Неплохой альтернативой массиву дерева может стать такой материал, как фанера. Он получается путём склеивания листов шпона, причём для прочности при склеивании они укладываются особым образом, волокна одного листа лежат перпендикулярно по отношению к волокнам другого листа. Поверхность дверных полотен из фанеры чаще всего ламинируют, придавая нужный цвет и структуру натурального дерева.
В отличие от дерева фанера более проста в использовании и стоит гораздо дешевле цельного массива. В последнее время в качестве дверного полотна используется такой материал как поликарбонат. Лёгкие и прочные листы поликарбоната могут использоваться в качестве вставки в сочетании с другими материалами и как отдельное полотно. Данный материал, во избежание исчезновения прозрачности, рекомендуется закрывать со всех сторон профилями. Он является неплохой альтернативой стеклу.
Очень часто в качестве дверного полотна используется зеркало и стекло. Зеркальная поверхность дверей помогает зрительно расширить пространство помещения.
Из чего выбираем
Вопрос как сделать раздвижные двери впору задавать, когда вы знаете, чего хотите, поэтому для начала давайте разберемся, какими они вообще бывают:
Гармошка смотрится оригинально, но в эксплуатации не очень удобна.
Раздвижная межкомнатная дверь гармошка состоит из определенного количества соединенных петлями секций, которые складываются по принципу гармошки. Собирать вручную эту конструкцию нет смысла, во-первых, там много мелкой и точной работы, а во-вторых, в эксплуатации система неудобна, плюс, сдвинутый полностью пакет, забирает часть дверного проема.
Каскадные раздвижные конструкции.
Каскадной задвижной конструкцией именуют несколько дверных полотен задвигающиеся и скрывающиеся друг за друга. Вся фишка в том, что полотна, сколько бы их ни было, раздвигаются синхронно, а такой механизм раздвижных дверей своими руками не сделаешь, да и монтаж там далеко не самый простой.
Откатная радиусная конструкция.
Откатная радиусная конструкция это высший пилотаж в данной нише. Не стоит даже пытаться сделать такие откатные двери своими руками, ведь практически все детали радиусных дверей придется заказывать индивидуально. Согласитесь, обидно будет заплатить деньги за заказ, а потом сломать двери, пытаясь их установить самостоятельно.
Межкомнатные двери купе своими руками сделать вполне реально.
Сдвижные двери купе это оптимальный вариант для домашнего умельца. Такая дверь может быть одностворчатая и двустворчатая. Механизм для раздвижных дверей купе простой, но надежный, если коротко, то на стену устанавливаются направляющие, по которым ездят двери.
В некоторых источниках купейный вариант конструкции делят на 2 направления:
- Скрытые двери, которые прячутся в стену;
- Дверь, которая сдвигается вдоль стены.
Но это в принципе не верно, ведь чертежи, схемы и устройство самой конструкции в обоих случаях идентичные, дверь задвигается одинаково, роликовый механизм тот же. Единственное различие в том, что рядом с дверным полотном монтируется короб из гипсокартона, в который и прячется полотно.
Общая схема скрытых раздвижных дверей.
Двери межкомнатные от аналогичных конструкций в шкафах купе отличаются только более мощным механизмом, ведь полотно здесь намного тяжелее
Поэтому не столь важно будете вы монтировать выдвижную дверь своими руками на шкаф или на дверной проем, технология практически одинаковая
С основными различиями и выбором конструкции разобрались, теперь конкретно поговорим о том, как сделать двери купе своими руками.
