Полезные советы
Напоследок хотелось бы привести ряд рекомендаций, которыми в своей практике пользуются монтажники:
- механизм монтируется электроприводом и рычагом вниз, по верхней кромке полотна;
- сначала устройство монтируется на столбах, а затем – на дверцах;
- по завершении монтажа механизма следует открыть ворота вручную и отрегулировать работу концевых выключателей;
- электропитание необходимо подсоединять, когда привод заблокирован;
- во избежание выхода из строя электропривода при блокировке створок в электрической схеме следует предусмотреть устройство защитного отключения;
- на видимом для потребителя месте монтируется сигнальная лампа, которая должна светиться при подаче электричества на моторы механизма.
- механизм должен быть защищен от внешних воздействий специальным кожухом.
Преимущества и виды автоматических ворот
Когда вы думаете об автоматических воротах, вы можете представить себе роскошный особняк или сверхсекретный промышленный объект. Тем не менее, эти высокотехнологичные компоненты ограждения помогают владельцам загородных территории лучше защитить свои дома, предприятия и складские помещения.
Однозначно, установка автоматических ворот на участке принесет много пользы, и все недостатки можно просто списать на некоторые неудобства. Сегодня мы расскажем вам о самых главных преимуществах автоматических ворот на частном участке:
- Улучшенный контроль периметра. С автоматическими воротами у вас есть возможность установить код доступа или считыватель карт. Эти системы могут предоставить вам более точный контроль доступа к вашей собственности.
- Повышенная безопасность. Наряду с лучшим контролем периметра автоматические ворота обеспечивают большую безопасность. Поскольку вы контролируете, кто входит в вашу собственность, вы можете снизить риск таких преступлений, как кража и вандализм. Автоматические ворота можно сделать частью сигнализации дома!
- Больше удобства. Когда у вас есть автоматические ворота, весь процесс открытия ворот выполняется одним нажатием кнопки. Многие ворота даже чувствуют, когда проезжает ваша машина, и закрываются автоматически.
- Улучшенная привлекательность. Установка автоматических ворот придаст изюминку вашему общему ограждению. Все соседи будут завидовать такому способу открытия ворот, и непременно захотят сделать себе такое. В добавок к этому, наличие автоматических ворот в некоторой степени сможет поднять стоимость вашего участка, если захотите его продать в будущем.
- Минимум подготовительных работ. Для установки распашных электрических ворот не нужно делать дополнительный фундамент, укреплять столбы и делать прочее, что понадобится делать для всех остальных видов автоматических ворот. Электродвигатели с шарнирным механизмом устанавливаются непосредственно на уже имеющиеся столбы ворот, и не требуют никаких дополнительных установок.
Это далеко не все преимущества, которые можно перечислить. Каждый выбирает удобство, а остальные плюсы выбирает для себя сам. А вот к недостаткам можно отнести не маленькую стоимость всех механизмов (если покупать готовые комплекты или заказывать автоматические ворота под ключ). По сути это единственный весомый недостаток, который заставляет людей задуматься, а нужны ли им автоматические ворота.
- Автоматические распашные ворота популярны среди жилых домов, так как они просты в установке и эксплуатации. Обычно они имеют две створки с каждой стороны. Когда владелец участка нажимает кнопку на пульте, обе двери поворачиваются в одном направлении, чтобы разрешить доступ. Примерно так же работает традиционная распашная дверь.
- Автоматические откатные ворота обеспечивают высокий уровень безопасности и защиты жилых и коммерческих объектов. Сами откатные ворота устанавливаются параллельно внутренней части забора и скользят горизонтально вперед-назад, чтобы открываться и закрываться. Ролики прикреплены к нижней части откатных ворот, что позволяет им беспрепятственно скользить по дорожке.
- Автоматические вертикальные подъемные ворота — это относительно новый тип автоматических ворот. В большинстве случаев такой тип ворот применяется на въезде в гараж, бокс, автомастерскую, но, изредка встречается и при въезде на участок. По сути, ворота двигаются вверх и вниз, открывая доступ. Ворота скреплены вертикальной опорной стойкой. В результате автомобили и пешеходы проходят под ними, чтобы выехать и войти в помещение.
- Автоматические складные двустворчатые ворота. Несмотря на то, что по функциям они аналогичны распашным воротам, двустворчатые ворота требуют меньше места и поэтому идеально подходят для небольших помещений. Ворота состоят из двух полотен, соединенных между собой петлями. При активации панели ворот складываются сами по себе, что дает достаточно места для въезда или выезда автомобиля.
Подобрать и установить автоматические ворота для своего участка очень легко. Но, мы выбрали установку именно распашных автоматических ворот. Это самый простой и бюджетный вариант автоматизации, который можно только найти. Если у вас уже есть ворота, то чтобы сделать их автоматическими нужно всего лишь сделать или купить готовые механизмы открывания и правильно их установить на уже имеющиеся столбы и ворота. Сейчас мы более подробно об этом вам расскажем.
Автоматические распашные ворота
Установка автоматики на распашные ворота – это достаточно сложный процесс, требующий скрупулезности, большой аккуратности и, как правило, соответствующей квалификации. Даже специалисты некоторых воротных фирм могут часто допускать ошибки при выполнении монтажа автоматики вида распашных ворот, что приводит к некорректной работе.
Если вариант с откатной автоматикой, там достаточно будет установить на основание и только выставить соответствующий зазорный угол и промежуток, между элементами, а именно между звездочкой механизма привода и основной зубчатой рейкой, то будущую систему автоматики нужно выполнять с полноценным соблюдением множества критериев. Угловое положение кронштейна на установленном столбе, нахождение дополнительного кронштейна на самой створке, а положение этой створки относительно установленного столба.
Кроме того, вся распашная автоматика имеет больше электрических выводов и подключений и выставляемых на самой плате управления работы. Все эти факторы делают очень сложным правильную установку систем автоматики распашных ворот, для простых пользователей.
Но, если Вы готовы к данным трудностям, то не боитесь их и окончательно приняли для себя решение установки и полноценно автоматизировать свои ворота, тогда начнем.
Монтаж ворот
Чтобы сделать самодельные ворота, в первую очередь подготавливается материал. Для этого понадобится:
- профильная труба 100/100 мм или швеллер, которые будут использованы для стоек;
- профильная труба для каркаса с сечением 60/30 мм;
- цемент, песок, щебень;
- материал для обшивки, в качестве его можно использовать дерево, профнастил, сэндвич панели.
После того как все материалы будут подготовлены, можно начинать установку автоматических распашных ворот.
Этапы работы
Для начала необходимо установить стойки. Для этого выкапываются две ямы глубиной около метра. На дно делается подсыпка из гравия и утрамбовывается.
Выставление вертикали для столбов
Затем в яму устанавливается швеллер или профильная труба и закладывается обломками кирпича или крупно-фракционным щебнем. Все это заливается подготовленным раствором и оставляется на 3 дня, до полного схватывания.
Чтобы сделать каркас, понадобится ровная поверхность, на которой будут производиться сварочные работы. Ведь перекос створок просто не допустим.
Фундамент для столбов
Затем берется схема, и делаются заготовки из профилированной трубы. Необходимо четко учитывать все размеры, только тогда получится сделать конструкцию идеальной.
Подготовленные детали свариваются между собой при помощи сварочного аппарата. Для прочности каркаса рама створок обеспечивается дополнительными перекладинами. Также не стоит забывать о центральной перекладине, к которой будет крепиться шток электропривода.
Когда каркас будет полностью готов, он навешивается на столбы, для этого к ним предварительно привариваются петли. В начале их необходимо приварить к столбам, а потом к створкам, выставленных на бруски, с учетом технического просвета.
Затем с помощью уровня необходимо проверить, нет ли перекоса конструкции, иначе как уже говорилось, автоматические ворота не смогут правильно работать и электропривод выйдет из строя.
После проведения всех регулировочных работ, створки снимаются с навесов для обшивки. Чтобы сделать обшивку, нужно для начала выбрать материал. Если это дерево, тогда доска пришивается с помощью саморезов прямо к каркасу, предварительно насверлив в нем отверстий. Листы профнастила монтируются таким же способом. Металлические листы можно приварить сваркой.
Бетонирование столбов
Створки снова навешиваются на навесы. Ворота практически готовы к применению, остается лишь установить автоматику.
Советы по эксплуатации
Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:
- Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
- Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
- Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
- Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.
Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.
Установка автоматических ворот откатного типа
Установка откатных ворот является очень сложным процессом
Здесь очень важно учесть все тонкости, правильно сделать технический расчет, собрать систему с соблюдением очередности действий до мелочей. Поэтому лучше не рисковать и заказать проектирование и монтаж такой системы у специалистов
Комплект набора фурнитуры
Установка откатных ворот будет выполняться при помощи таких комплектующих фурнитуры:
- накатные ролики;
- верхние поддерживающие ролики;
- направляющий профиль;
- 2 уловителя — верхний и нижний;
- резиновые заглушки.
Монтаж системы
Установка откатных ворот пошагово будет выглядеть таким образом:
Определение правильных размеров ворот.
Монтаж опорных столбов. Для этого обычно применяются стальные трубы, швеллеры, дубовый брус, бетонные либо кирпичные столбы. Заглубляются в грунт опоры минимум на 1 метр, чтобы исключить возможное нарушение геометрии каркаса. На дне ямы под установку опор засыпается песчано-щебеночная подушка от 15-20 см толщины, которая тщательно трамбуется и заливается бетоном марки от М-300.
Формирование фундамента ворот. Форма котлована фундамента обычно П-образная, на дне ее укладывается песчаная подушка от 15 см толщиной. Для изготовления банкетки применяются швеллеры шириной 20 см и арматура диаметром в 10-12 мм. Арматура обязательно сваривается со швеллерами и потом все это заливается бетоном.
Автоматические откатные ворота требуют установки несущей рамы. Для ее изготовления берут профильную трубу из стали, которую раскраивают на отрезки подходящей длины. Обязательно до установки зачищается ржавчина, обезжиривается поверхность, наносится антикоррозийный грунт, а детали привариваются друг к другу. Оптимальные параметры сечения труб — 50*50 или 60*40 мм. А вот для ребер жесткости берется труба 20*30 или 30*40 мм
Очень важно все детали каркаса собирать в шахматном порядке, чтобы при сваривании элементов полотно ворот не повело от нагрева.
Окрашивание каркаса и его зашивка. Краска наносится сразу же после того, как высохла грунтовка
Это можно сделать при помощи алкидной эмали. Материал зашивки створок — индивидуальный выбор каждого владельца участка. Монтаж автоматических ворот этого типа может быть выполнена из створок с отделкой из профнастила, пластика, дерева. Монтаж декоративного материала осуществляется на саморезы и заклепки.
Установка откатных ворот. Строго по уровню, с соблюдением рекомендаций из инструкции, выполняется монтаж всех элементов автоматики.
Расчёт материалов и список инструментов
В минимальный набор автоматики входят такие элементы:
- зубчатая рейка;
- концевики;
- электропривод.
Комплект рекомендуется дополнить такими элементами:
- фотоэлементы;
- лампа для оповещения;
- дистанционная антенна.
Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.
Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.
Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах
Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.
Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.
Прокладка кабеля под землёй и соединение труб фитингами
Важно знать типологию проводов и их минимальное сечение:
| Подключение | Длина провода 1 < 10 м | Длина провода 10 < 20 м | Длина провода 20 < 30 м |
| Напряжение питания | 3х1,5 мм² | 3х2,5 мм² | 3х4 мм² |
| Сигнальная лампа | 2х0,5 мм² | 2х1 мм² | 2х1,5 мм² |
| Питание вспомогательных механизмов | 2х0,5 мм² | 2х0,5 мм² | 2х1 мм² |
| Фотоэлементы для приёма | 4х0,5 мм² | 4х0,5 мм² | 4х0,5 мм² |
| Фотоэлементы для передачи | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
| Механизмы управления и безопасности | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.
Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².
Материалы для откатных ворот
Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:
каретки от велосипеда;
- заслонки;
верхние подпирающие ролики;
- направляющая планка;
накатные ролики;
несколько уловителей;
- домкрат;
- материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
- швеллер;
- кирпич.
Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.
Материалы для раздвижных ворот
Для автоматических ворот подобного типа надо подготовить такие элементы:
- усиленные петли с подшипниками;
- рукоятки;
- центральный и боковые упоры;
- задвижка;
- стиральная машинка;
- материал для покрытия;
- профильные трубы;
- каретки от велосипеда.
В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.
Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.
В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.
Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.
Понадобятся такие инструменты:
- электродрель;
- изолента;
- плоскогубцы;
- метр;
- молоток;
- паяльник;
- шуруповёрт.
Приспособления рекомендуется подготовить до выполнения сборки конструкции.
Виды и типы распашных ворот
Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).
Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.
Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.
Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.
Технология сборки и установки распашных ворот
Ворота следует изготовить в стационарных условиях на земле и выровненной поверхности (лафете). Размеры ваших ворот должны точно совпадать с проектными чертежами. То есть все заготовки нужно отпилить болгаркой с допуском в 1 мм. Затем сверяя прямые углы, сваривают детали будущего периметра створок ворот, а потом поперечины и диагонали.
Разметку под петли производят на расстоянии не менее 30 – 40 см от края рамы и следом же приваривают к ней. Шарниры можно купить в магазине или заказать в токарной мастерской. После подводят навесной столб и проделывают те же действия со сваркой, методом прихвата.
Если все точно по размерам, обваривают полностью петлю. Можно не пользоваться сваркой, но тогда вам придётся каждый навес прикручивать через толстую сталь на саморезы. Покрасив металл можно прикрутить профлист шурупами с пресс шайбой.
Установка распашных ворот начитается с разметки опорных (бетонных или кирпичных) столбов, по центрам главной оси ворот. В основании столбов нужно вмонтировать на бетон железную трубу диаметром 100 мм. Ее необходимо вкопать на глубину 130 -150 см. Делать это лучше всего при помощи шнека (бура) соответствующего диаметра, оставляя место под заливку бетона примерно на 10 см по окружности.
Выставляя основу кирпичного столба, пользуйтесь уровнем и проверяйте вертикаль в обеих плоскостях. Между воротинами необходим зазор в 20 мм, который с наружи можно перекрыть притворной планкой из металла, шириной в 50 мм. Так допуск необходим, так как в жаркие дни при нагреве металл расширяется, и ваши ворота могут просто заклинить. Самодельные распашные ворота будут выглядеть ничуть не хуже заводских аналогов, если подойти к процессу их сборки с умом.
Есть много вариантов оформления ворот, но их просто невозможно описать все подряд. Каждый случай индивидуален и поэтому изготовление распашных ворот, можно назвать творческим процессом, где каждый хозяин может воплотить собственные наработки или взять уже существующие.
Видео по теме:
Установка распашных ворот
У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:
- Профильные трубы с сечением 60х30, 40х30 мм;
- Швеллер или профильная труба размерами 100х100 мм;
- Материал для обшивки. Это может быть дерево, профнастил и т.п.;
- Арматура диаметром 14 мм;
- Электроды;
- Кирпич;
- Раствор из цемента, песка и щебня.
Инструменты:
- Лопата;
- Сварочный аппарат;
- Болгарка;
- Уровень;
- Измерительный инструмент;
- Шуроповерт.
Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.
Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.
Распашные ворота с автоматикой чертежи
Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.
Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.
Подготовительные работы
Установка автоматики на распашные ворота производится только после проведения определённых предварительных операций. Для длительной и надёжной эксплуатации автоматического привода необходимо выполнение следующих условий:
Должна быть обеспечена плавность и лёгкость открывания-закрывания створок. Зазор между нижним краем воротного полотна и дорогой должен быть достаточным для того, чтобы исключить препятствование движению. Необходимо наличие пространства для открытия ворот на нужный угол с запасом хода. Монтажные пластины для установки автоматики должны быть приварены к закладным на столбах и створке
Принципиально важно, чтобы они были приварены в одной строго горизонтальной плоскости. Расстояние между центрами пластин равно длине устройству автоматизации в открытом состоянии с запасом хода в 5–10 миллиметров. Для каждой конкретной модели все необходимые сведения можно найти в прилагаемой инструкции или узнать у консультанта-продавца
Должно быть подготовлено место для крепления устройства управления. Для подвода электричества и разводки необходимого количества проводов должны быть заранее проложены к месту подключения приводов пластиковые трубы диаметром 10–16 мм. Прокладка должна исключать возможность попадания внутрь влаги или атмосферных осадков. Если вы планируете применить аксессуары безопасности (сигнальные лампы, фотоэлементы и т. п.), то необходимо предусмотреть место для их монтажа
Для каждой конкретной модели все необходимые сведения можно найти в прилагаемой инструкции или узнать у консультанта-продавца. Должно быть подготовлено место для крепления устройства управления. Для подвода электричества и разводки необходимого количества проводов должны быть заранее проложены к месту подключения приводов пластиковые трубы диаметром 10–16 мм. Прокладка должна исключать возможность попадания внутрь влаги или атмосферных осадков. Если вы планируете применить аксессуары безопасности (сигнальные лампы, фотоэлементы и т. п.), то необходимо предусмотреть место для их монтажа.
Ограничители хода на закрывание или открывание створок можно приварить прямо на столбах или к закладным, которые забетонированы в землю. Следует понимать, что любые перекосы и препятствия увеличивают нагрузку на систему автоматизации, что не только затрудняет работу, но и может привести к ее заклиниванию или вывести из строя. Из этого следует, что распашные ворота нуждаются в регулярных профилактических работах: смазывании петель, расчистке дорожного полотна и т. п.
Крепление стальной пластины к столбу с помощью анкерных болтов или химических анкеров
Крепление автоматик распашных ворот к пластине
Фотоэлемент
Сигнальная лампа
Подготовительная работа
- Для точного определения применяемого типа автоматики необходим будет параметр как расстояние от существующей петли до внутреннего края установленного столба.
- Итак, когда определились с выбором типа распашной автоматики, необходимо выполнить подбор комплекта. Для этого вам понадобиться выполнить замер ширины одной створки, учитывая силу ветра, которая будет ложиться на ваш механизм.
- Для этого, прежде всего, проверьте простоту хода створки. Вам требуется проконтролировать данный параметр, так как нормально смонтированные ворота каждый должен открывать одним пальцем. Если это не так, то могут быть причину в перекосе самого столба, створки, или заржавевшей и не смазанной петле ворот, перекосе навесной петли.
Распашные ворота с автоматом
Каждая из этих возникающих причин может увеличивать ваше усилие при выполнении открывания и закрывания многократно, что не будет точно способствовать безотказному процессу работы автоматики ворот. Так как приводы должны передвигаться по уровню, а из-за наклоненного участка столба траектория станет отклоняться от спроектированной горизонтали, что может затруднить работу автоматики.
Монтаж и настройка привода
Чтобы прикрепить привод к створкам, столбам, необходимо приварить кронштейны П-образного типа. Они будут давать необходимую подвижность всей конструкции.
Для оси вращения лучше выбирать каленые болты, имеющие диаметр от 8 до 10 мм. От оцинкованных металлических изделий производства Китая, лучше отказаться. Эта сталь отличается мягкостью, она будет быстро подвергаться износу, что никак не поспособствует надежности и безопасности конструкции.
- рычаг и электрический мотор крепят рычагом вниз, по верхней кромке полотна;
- сначала фиксируют весь механизм к столбам, потом к створкам ворот;
- после завершения монтажа ворота открывают ручным путем, настраивают концевые выключатели;
- электричество подключают только при заблокированном приводе;
- чтобы не допустить поломки двигателя во время блокировки дверок, в схему вводят устройство, что будет отключать сеть во время возрастания силы тока;
- обязательно монтируют сигнальную ламу, что будет оповещать о подаче напряжения.
По завершению работ проверяют плавность хода, открывания и закрывания, четкость срабатывания коневых элементов. Редуктор, мотор защищают кожухами от проникновения влаги.
Установка автоматических ворот
Установка автоматических ворот призвана не только обеспечить владельцев дачных участков, складов и гаражей удобством во время использования, но и гарантируют высокий показатель безопасности от проникновения внутрь помещения посторонних лиц. Данное решение станет наилучшим выходом, если вы переживаете за сохранность имущества, автотехники или производственного, дорогостоящего оборудования.
- Наличие надежного электропривода автоматических ворот позволяет нажатием на одну кнопку пульта открывать или закрывать створки без необходимости покидать авто в дождь или испытывать прочие неудобства при ручном управлении;
- Использование надежных материалов (металлов) гарантирует длительный срок эксплуатации автоматических подъемных ворот, даже при условии максимально активного использования;
- Подъемные, секционные или ролльворота отличаются хорошей ремонтопригодностью (в случае возникновения неисправности отдельную створку или подвижный механизм легко снять и отправить на техническое обслуживание без необходимости производить демонтаж всей конструкции).
Что касается стоимости установки автоматических ворот, то здесь все определяет используемый при производстве материал. Если заказчики планируют установить наиболее качественные и престижные автоматические ворота, то здесь не обойтись без солидных финансовых вложений. С другой стороны, нужда в установке простых автоматических ворот не потребует от вас больших бюджетных трат.
Автоматизация ворот

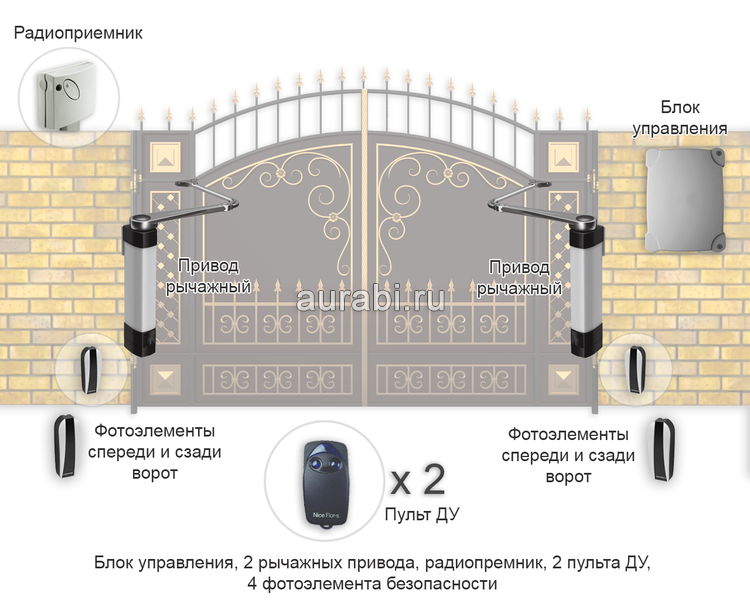

До сих пор мы рассматривали схему обычных распашных ворот. Но что если вам вдруг надоест вручную постоянно открывать и закрывать створки, или по каким либо причинам захочется модернизировать их. На этот случай инженерами конструкторами были разработаны так называемые линейные электроприводы (автоматика).
Это система состоит непосредственно из самих линейных электроприводов (2 штуки), а так же блока управления, сигнальной лампы, антенны и электромагнитного замка. Автоматические распашные ворота получают питание от напряжения обычной бытовой сети переменного тока напряжением 220 Вт. На фото все элементы системы элегантно вписываются в оригинальный дизайн ворот «под старину».
Очень важно до установки автоматики заранее предусмотреть несущие столбы. Как в предыдущих примерах их желательно изготовить из бетона, а еще лучше из кирпича. Существуют три варианта установки автоматических ворот в зависимости от направления открытия створа: наружу, вовнутрь и вовнутрь с доработкой несущих столбов
В каждом из них, монтаж автоматики осуществляется в определенной последовательности. В нашем случае может потребоваться монтаж наружу, либо последний вариант (на перспективу), поскольку мы изначально рассматривали вариант под будущую автоматизацию
Существуют три варианта установки автоматических ворот в зависимости от направления открытия створа: наружу, вовнутрь и вовнутрь с доработкой несущих столбов. В каждом из них, монтаж автоматики осуществляется в определенной последовательности. В нашем случае может потребоваться монтаж наружу, либо последний вариант (на перспективу), поскольку мы изначально рассматривали вариант под будущую автоматизацию.
Расположение блока управления системы может быть разным (левым или правым), важно правильно подобрать сечения проводов. На рисунке ниже представлена ориентировочная схема расположения элементов системы и сечения провода
Привод для установки имеет особенность, для него специально нужно предусматривать расстояние от несущего столба. Если это не предусмотрено и ворота нужно сделать вовнутрь, как в нашем случае, то просто нужно аккуратно выдолбить и оформить места под них.
Цена на линейные приводы колеблется от 23 до 36 000 рублей. К примеру, электропривод фирмы «DoorHan» Swing-5000 (до 5 метров), стоит в районе 25 тысяч.
