Петли и навесы для ворот: накладной усиленный тип для калитки распашной

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

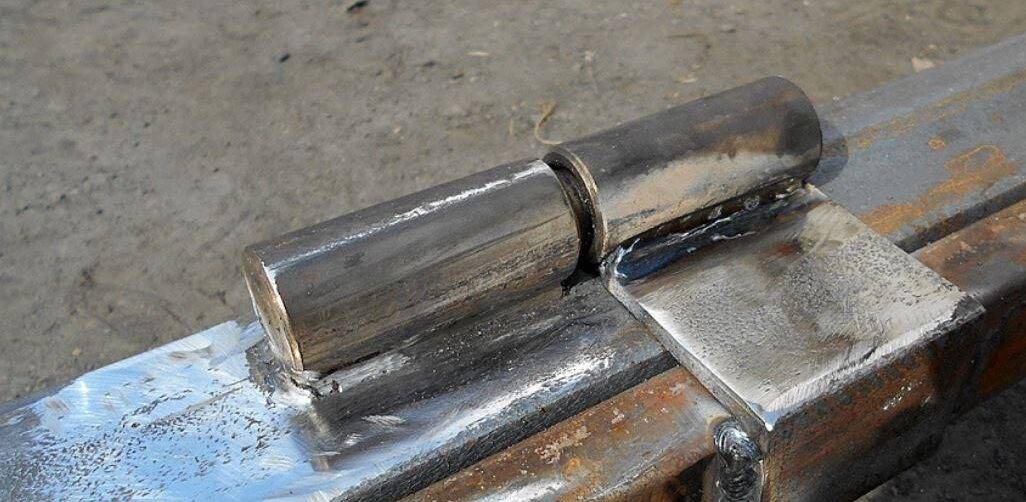

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

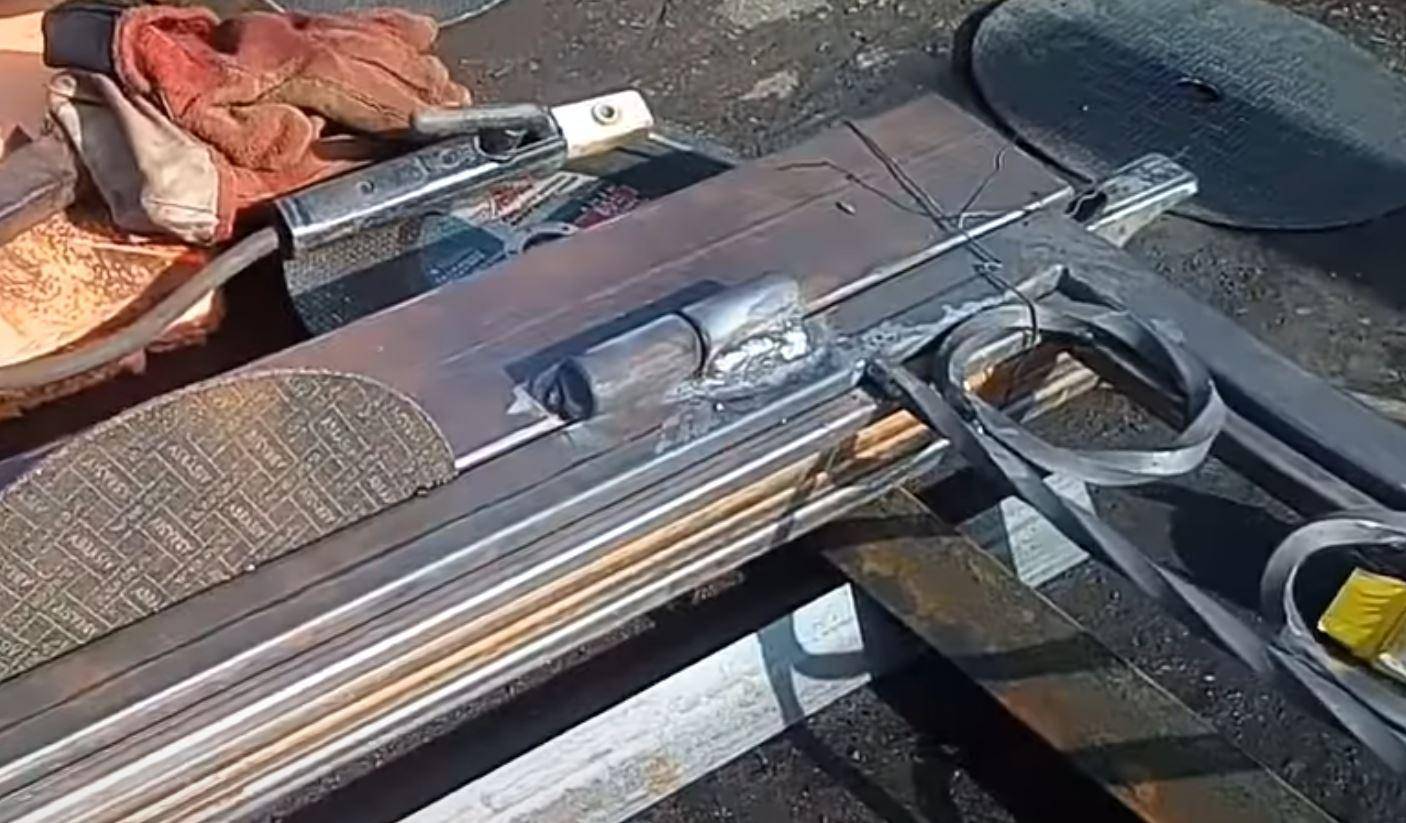

1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

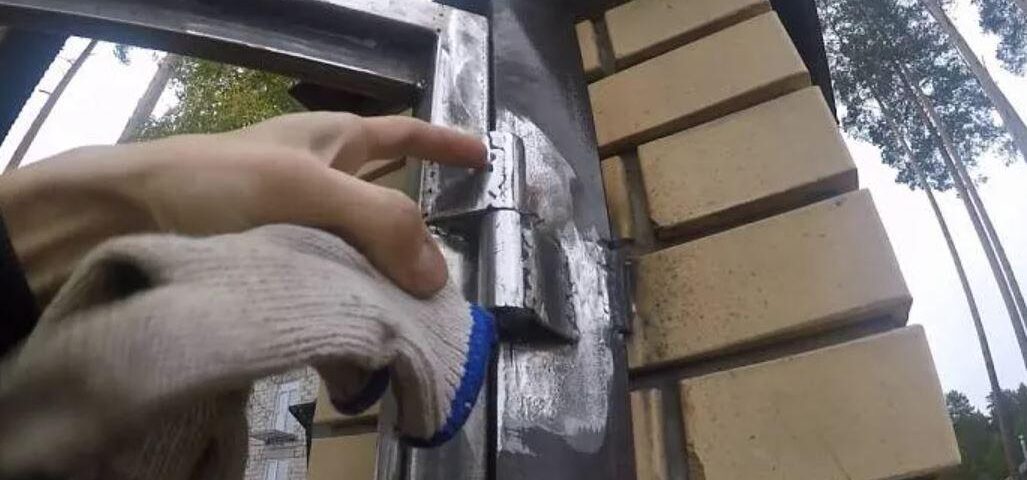

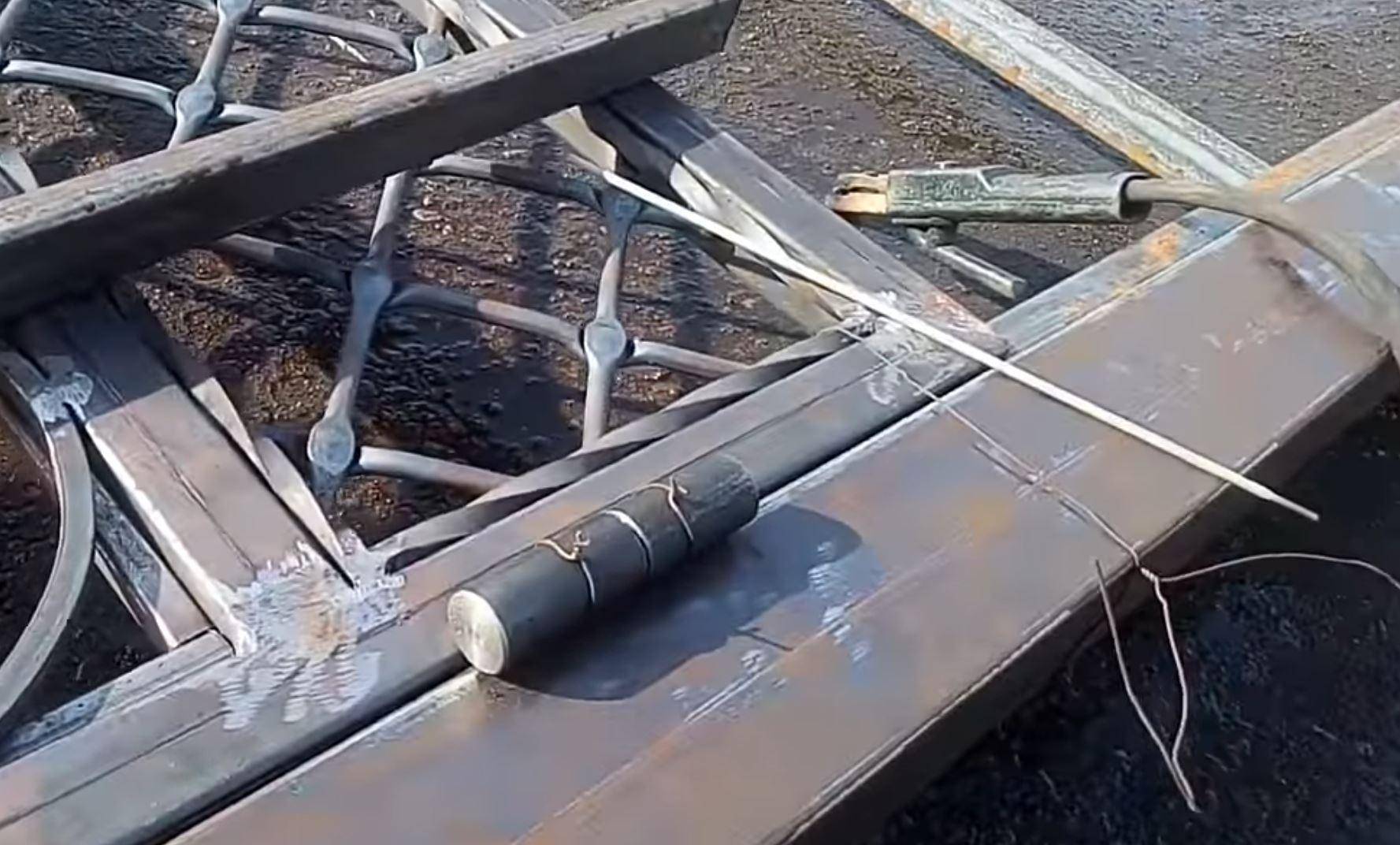

Приваренная к воротам железная петля

1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Калитка: особенности петель

Петли для калитки можно условно разделить на три большие группы:

• классические;
• скрытые;
• декоративные.

Первые внешне выглядят аналогично привычным дверным петлям. Механизм их действия ничем не отличается от домашних вариантов. Однако некоторые модели обладают рядом преимуществ:

• Обработка материала материала. Для эксплуатации в уличных условиях проводиться специальная обработка. Так понижается риск возникновения коррозии, увеличивается срок эксплуатации.
• Повышенная надежность. Так как калитка используется часто, механизм должен быть устойчив к постоянным нагрузкам. С это целью используются более прочные подшипники.
• Универсальность. Нередко петли продаются без ушек. Предполагается, что покупатель сам приварит их к устройству, исходя из своих личных потребностей.

Скрытые петли, так же, как и классические, не отличаются от своих домашних аналогов. Их основным преимуществом является то, что они обладают повышенной взломоустойчивостью. В самом деле: снять со скрытых петель калитку очень проблематично, и, часто, абсолютно неоправданно с точки зрения растраты времени. Именно поэтому, по возможности, страются использовать именно их.

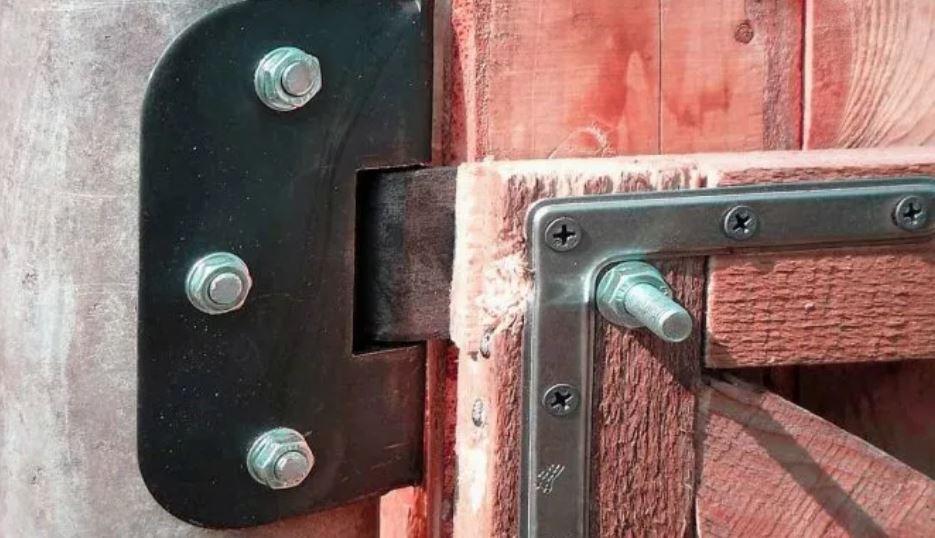

Пример декоративных петель для деревянной калитки

Каждая группа имеет свои небольшие преимущества и недостатки, однако при этом не страдает функциональность. Подробнее о том, как подобрать петли и как их установить – далее в статье.

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

• проворачиваться без усилий;
• не издавать звуков;
• не болтаться;
• быть крепкими.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

В разрезе

Виды петель:

1. В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
2. В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
3. Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
4. Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
5. Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
6. Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.

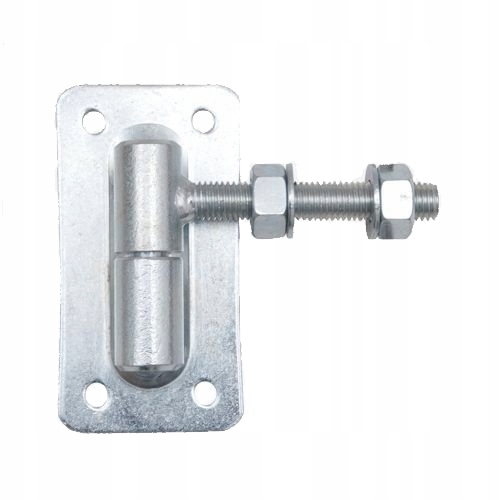

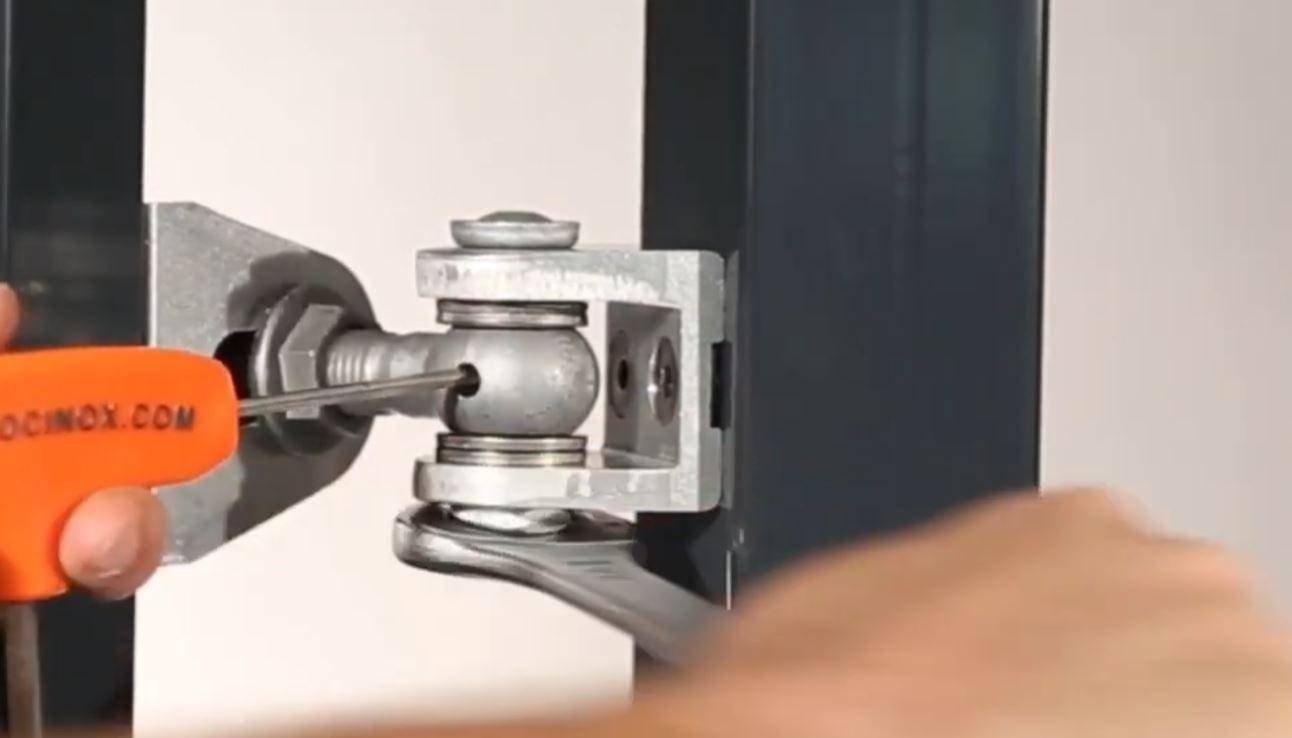

7. Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Плюсы и минусы распашных ворот

Среди плюсов ворот с распашной конструкцией следует отметить:

1. Простоту конструкции. Ее вполне можно изготовить самостоятельно. Достаточно использовать лист металла, металлопрофиля или скрепить между собой доски, чтобы получить створки для ворот;
2. Удобство. Оно состоит в том, что из-за простоты конструкции вы всегда сможете открыть свои ворота. Они крайне редко заедают или еще как-то ломаются;
3. Широкий выбор замков — подойдет любой, можно использовать даже простую задвижку;
4. Возможность легкой автоматизации;
5. Долгий срок эксплуатации;
6. Возможность регулирования открытия створок;
7. Низкую стоимость.

Минус у распашных ворот только один: очень много пространства требуется для открытия и закрытия. Вся эта территория не может быть как-то иначе использована.

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

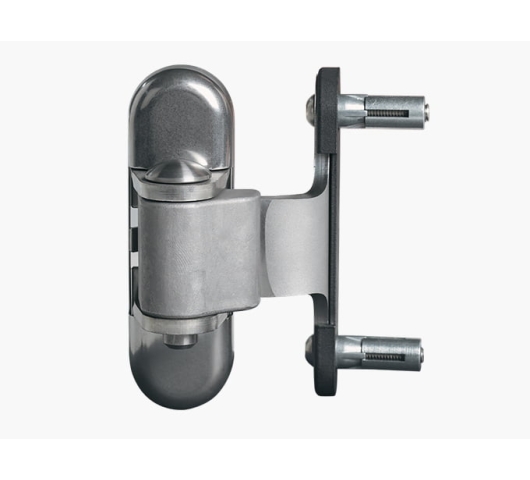

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Правильное крепление петли

Стандартные способы установки петель – при помощи гаек или винтов. Во время монтажа требуется соблюдать максимальную точность. Если установка пройдет неправильно, в дальнейшем створки начнет вести, а сами петли могут деформироваться, что приведет к сложности их открытия.

Для того чтобы избежать такой ситуации, необходимо соблюсти ряд советов:

Когда свариваются прямые петли, их стоит сначала приварить к створкам – все процедуры выполняются на земле.
После этого изготавливается подложка в половину петли под ее нижнюю часть.
При креплении петли на колонну круглой формы петли сначала выпускают наружу на 5 мм

В случае с прямоугольной опорой варить необходимо заподлицо.
Как только петли будут прихвачены, их следует выставить бруском, приложенным вдоль петель.
Варить нужно мелкими прихватками.
Петли следует осторожно проверять на свободу открывания/закрывания.
Стоит помнить о том, что сварочный шов выполняется с нижней части.
Открываются ворота только после полного остывания петель.

Внимание! Во время выполнения сварочных работ следует предотвратить протекание электротока сквозь коронку подшипника

Что подразумевается под сквозным завесом?

Сквозь данные завесы проходят стержни. Они, как правило, состоят из трех элементов. Две половины изделия соединяет специальный штырь. Имеются две петли: правая и левая. Петли легко собрать по аналогии с конструктором.

Выпускаются также петли с большим количеством составляющих элементов. Некоторые люди специально устанавливают шариковый подшипник между петель. Ворота начинают раскрываться более плавно, чем до внедрения изменений. Чтобы штырь не выскользнул, используют заглушку, тогда разобрать всю петлю становится непросто. Если заглушки нет в комплекте, тогда над штырем устанавливается ограничитель.

Монтаж шарниров

Шарниры крепятся к воротам с помощью сварки или прикручиваются болтами, саморезами. И в том, и в другом случае навесы фиксируются на столбах и передней части створок.

Монтаж шарниров с помощью сварки

Работу по привариванию шарниров к воротам производят следующим образом:

1. Ворота выкладывают на ровную поверхность и отмечают места крепления навесов.
2. Петли смазывают солидолом или маслом.
3. Берут створку и ставят ее по отвесу в вертикальном положении.
4. С помощью точечной сварки прихватывают две части петли.
5. Проверяют расположение осей петель и прихватывают верхнюю петлю.
6. Смотрят на наличие зазоров и щелей, качество хода створок. Если все в порядке, то петли приваривают окончательно.
7. Все места сварки зачищают угловой шлифовальной машиной и окрашивают в тон основного полотна.

Валерий
дизайнер

В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, сделанные во время крепления, были менее заметны.

— Валерий дизайнер

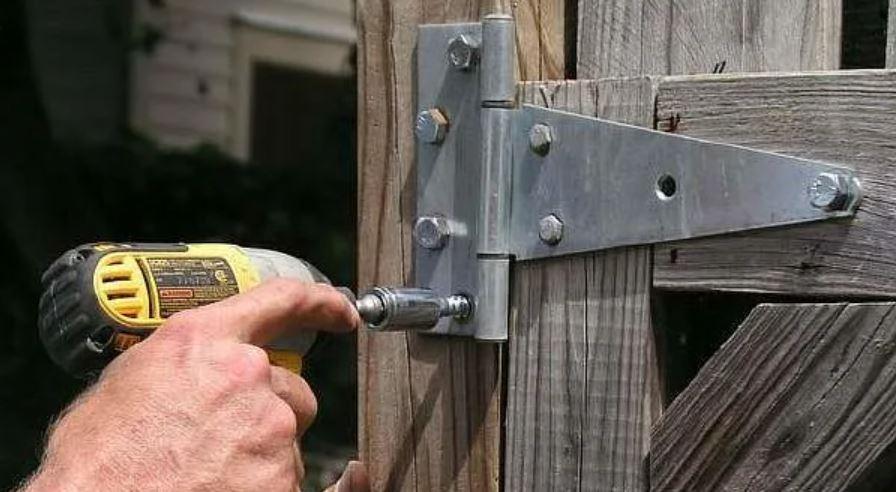

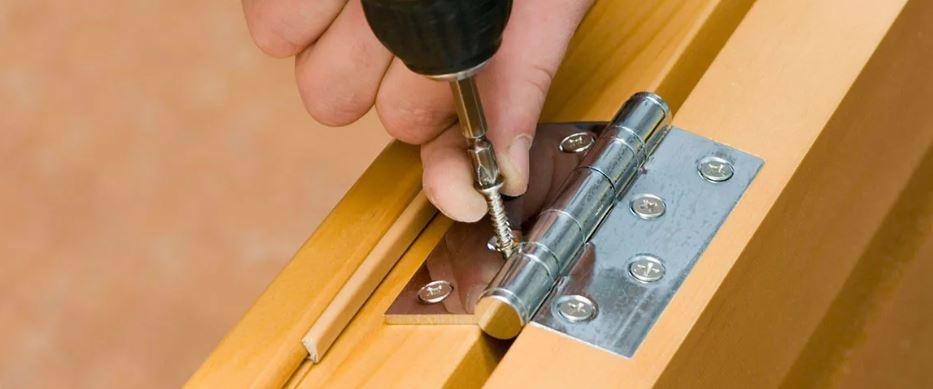

Монтаж шарниров с помощью болтов или саморезов

Для тех, кто хотя бы раз устанавливал дома межкомнатные двери, прикрепить к воротам петли с помощью саморезов не составит труда. Ведь оба эти способа схожи между собой.

Процесс врезки петель в межкомнатные двери

Монтаж петель производят в следующей последовательности:

• Сначала петли прикрепляют к передней части полотна с помощью саморезов.
• После этого ворота укладывают вместе с опорными столбами на ровную поверхность и отмечают места для монтажа вторых частей петель.
• При необходимости на воротах делают углубления для размещения механизма.
• Ворота крепят с помощью саморезов на опорные столбы.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Болтами или саморезами прикрепляют петли к малогабаритным воротам с небольшой массой. Исходя из размеров ворот, каждую створку можно навесить на две, три или даже четыре петли.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

• защитная маска сварщика;
• измерительный инструмент: линейка, рулетка, строительный уровень;
• смазка для петель – солидол или аналогичный ему по свойствам состав;
• болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1. Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.

2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

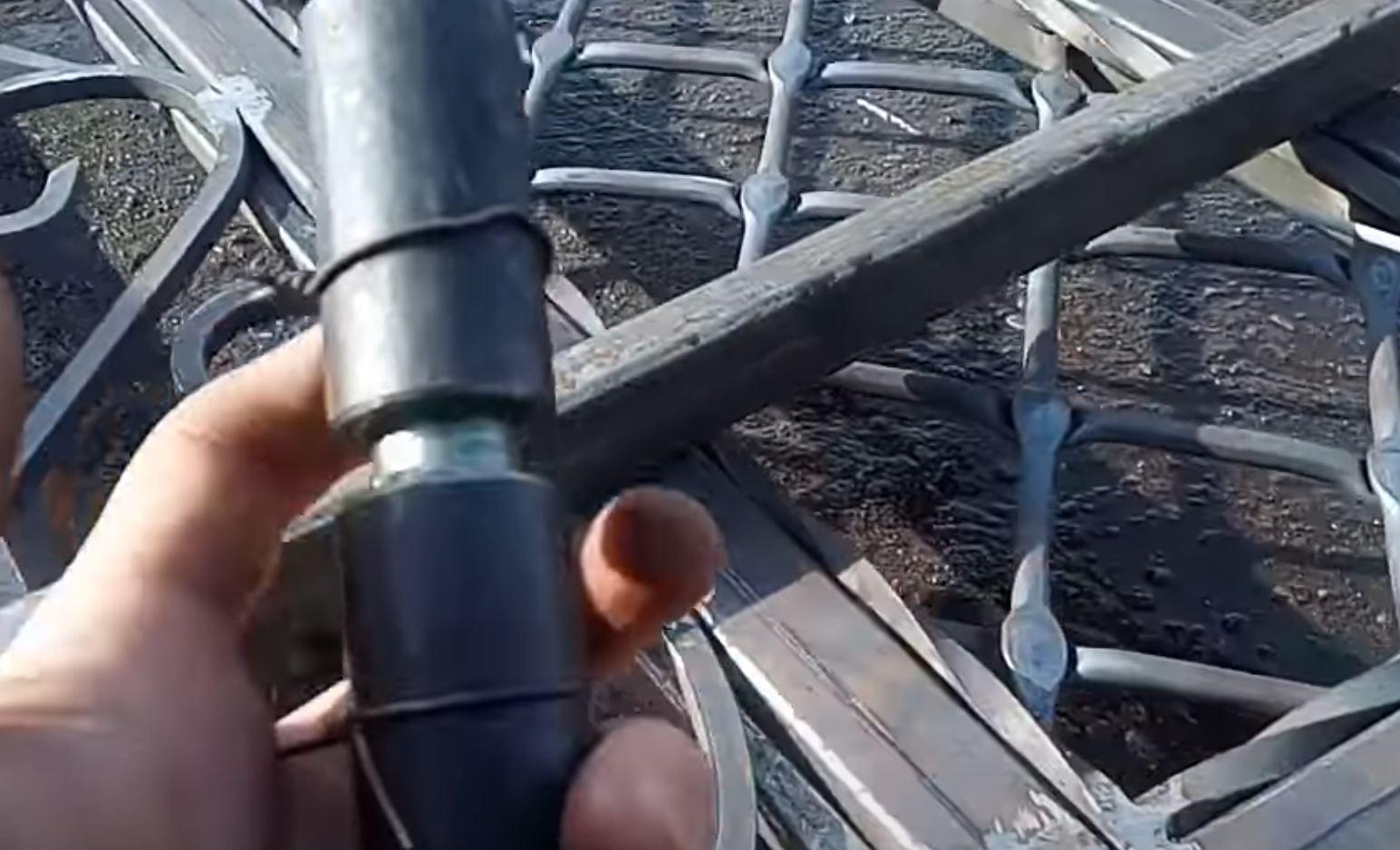

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.

• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Как правильно приварить петли на воротах

Первоначально петли следует приварить к створке. На земле необходимо выбрать ровный горизонтальный участок и уложить на него створку. Под каждую петлю устанавливается подложка толщиной менее четырех миллиметров. Подложка подкладывается под ее нижнюю часть, а верхняя часть прихватывается сваркой. Далее прихваченные петли необходимо выровнять специальным бруском и приварить окончательно.

Сварка петли к опоре производится с ее внутренней стороны. Она прихватывается в нескольких местах, после чего проверяется легкость и плавность хода створки при ее открывании и закрывании. Окончательная сварка производится при закрытой створке. Под противоположный от опоры угол створки устанавливается подставка, удерживающая ворота в штатном положении.

Сварочный шов выполняется с каждой стороны петли и только в единственном направлении — с нижнего положения в верхнее. Ворота нельзя открывать до полного остывания мест сварки.

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.

Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.

Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.

Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.

Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.

Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

• Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
• Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
• Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
• Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

• Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
• Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
• В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Советы по уходу

Петли изготавливаются из металла, поэтому необходимо регулярно за ними следить, чтобы они не заржавели

Рекомендуется обращать внимание на малейшие дефекты, чтобы избежать серьезных поломок. Нельзя экономить на обслуживании, в противном случае нужно будет тратиться на установку новой фурнитуры

Наиболее часто встречаются такие проблемы с петлями: они смещаются, деформируются, шток ломается, металл подвергается коррозии, крепежные элементы ослабляются, так как изначально были слабо установлены. Но этого можно избежать, если следовать полезным советам:

• Нельзя оставлять створки ворот открытыми или закрытыми надолго, иначе они заржавеют.
• Будет полезно подставить опору под половины, чтобы продлить эксплуатационный срок, и облегчить нагрузку на петли.
• Механизмы требуют регулярной очистки от загрязнений и старого масла, а также новой смазки.

Соблюдая такие простые правила ухода, вы сможете надолго забыть о проблемах с петлями.

О том, как ухаживать за петлями для ворот, смотрите в следующем видео.

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы;
2. подготовка металлической поверхности для сварки;
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше;
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм;
• электросварочный аппарат;
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм;
• щетка с металлической щетиной для предварительной очистки рабочей поверхности;
• средства индивидуальной защиты мастера.

Специальная защитная одежда и маска для проведения сварочных работ

Подготовка

При ответе на вопрос, как правильно приварить петли на калитку и иные металлические двери, следует упомянуть, что подготовительный этап является на практике самым важным.

На подготовительной стадии требуется:

1. разметить области для установки петель. Если монтируются две круглые петли, то они должны располагаться на расстоянии 15-20 см от верхней и нижней частей дверного полотна. Дополнительные петли располагаются равномерно по всей высоте двери;
2. все области, в которых предполагается приварка петель, требуется зачистить от пыли, ржавчины и так далее. Для проведения очистки применяется щетка с металлической щетиной, сухие тряпки и при необходимости производится обработка поверхности каким-либо растворителем;

Зачистка металлической поверхности перед сваркой

1. провести обработку петель. Поверхность, на которой будет располагаться сварной шов, также требуется зачистить. Кроме этого, внутренняя часть петли, где располагается шарик-подшипник, необходимо тщательно смазать. Для смазки можно использовать литол, солидол и так далее;

Подготовка петли к установке

1. если петли устанавливаются с использованием металлических пластин, то на подготовительной стадии требуется провести приварку вставок к петлям. Сварка петель и пластин производится ровным швом;

Усиление петель металлическими пластинами перед установкой

1. подключение сварочного аппарата. При работе с оборудованием необходимо в обязательном порядке подключить заземление;

Элементы оборудования и регулирование устройства

1. настройка аппарата производится посредством регуляторов, расположенных на корпусе оборудования и пробами получения сварного шва.

Достижение качественного сварного шва методом проб и регулировкой аппарата

Ворота из профнастила

1. Сделайте перемычки, которые будут идти параллельно во вертикали створок.
2. Зафиксируйте перемычки там, где вы будете приваривать петли. Должно получиться деление створок на 3 области.
3. Зафиксируйте петли к перемычкам.
4. Замаскируйте следы перемычек и сварочную область маленькими кусочками профнастила.

Техника безопасности при установке петель для распашных ворот

• Убедитесь, что сварочный аппарат работает исправно.
• Варить можно ТОЛЬКО на сухой поверхности.
• Вещи для работ должны быть полностью чистые, не измазаны в горючих веществах, к примеру, в бензине или масле.
• Если действие давления влияет на детали, их ни в коем случае нельзя приваривать.
• Не кладите на газовый баллон тряпки, которые смочены в горючих веществах, так как это пожароопасно.
