Печка в гараж своими руками на дровах: как сделать отопление длительного горения из бочки

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

предельная масса – 30 кг;
вместительность – до 12 л;
стандартный размер – 70x50x30 см;
средний расход топлива – 1 л/час;
диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

труба из стали;
две металлические емкости;
стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
Приваривание патрубка на верхней емкости.
Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

очень длинный дымоход, который должен быть не менее 4 метров в высоту;
требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Цилиндрическая модель буржуйки

Использование подручных материалов — частая практика мастерства наших умельцев. Изготовление буржуйки можно представить и из несколько необычных конструкций. Проще всего для этих целей приспособить металлическую бочку, пустой газовый баллон и даже большой огнетушитель в прочном корпусе. Необходимо также иметь сварочный аппарат и уметь им пользоваться. Можно, конечно, сделать крепления на заклепках, но этот способ сложней и менее надежный.

Особенности изготовления цилиндрической буржуйки:

Перед тем как начать резку баллона, необходимо убедиться, что в нем не осталось газа и конденсата, иначе он взорвется.
С торца сделать разметку будущей дверцы топки и поддувала. Расстояние между расположением дверец не должно быть более 10 сантиметров.
По размерам дверец сделайте контур из металлических уголков. К ним необходимо приварить дверцу, а саму конструкцию установить и зафиксировать внутри баллона.
Снизу приваривается конструкция с колосниковой решеткой и защитным корпусом. Колосник устанавливается непосредственно в баллон, сбоку конструкции необходимо предусмотреть дверцу для удаления пепла.
На месте вентиля баллона (сейчас он должен располагаться вертикально вверх), вырезать отверстие для дымохода.
Стандартный диаметр трубы для такой буржуйки — 8 – 12 см. Необходимо также обеспечить уклон примерно 30 градусов, чтобы тяга была хорошая.
Для обеспечения эстетического эффекта, готовую печь можно покрасить термостойким покрытием.

Подобные конструкции делают из самых разноплановых заготовок. Для этого может пригодиться металлическая бочка, молочный бидон или корпус большого огнетушителя. В зависимости от размеров помещения можно использовать и толстую трубу с приваренными заглушками. Фантазия наших мастеров в этом случае демонстрирует отличное разнообразие.

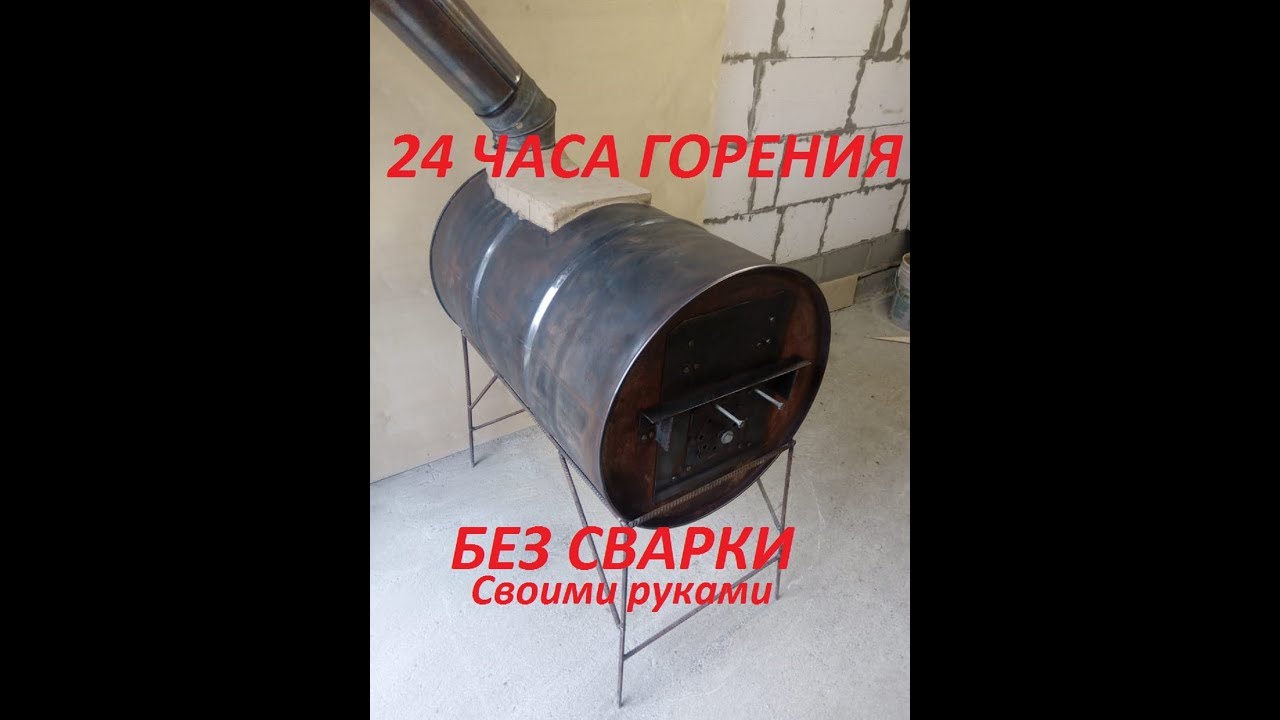

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

Бочка металлическая со стенкой не менее 4 мм – 1 шт.
Арматура или прутки, диаметром не менее 25 мм – 4 метра.
Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.
Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

УШМ.
Шуруповерт.
Сварочный аппарат.
Перфоратор.

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

Размеры дверцы топливника – 250х400 мм.
Размеры дверцы зольника – 150х350 мм.

Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход. Привариваем крышку к бочке. Хорошо провариваем шов, чтобы в дальнейшем не было утечки дыма в неположенном месте.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Подготовительные работы перед сборкой печи. Выбор места

Подготовка к монтажу заключается в подборе места и обеспечении техники безопасности. Убедитесь, что Ваши материалы проверенные и качественные. Рекомендуется, чтобы прилегающие к печи пол и стены были сделаны или обработаны жаростойким материалом.

Также в гараже необходима вентиляция, чтобы предотвратить возгорание или отравление и сохранить тепло.

Расположение печи в первую очередь должно быть удобным и безопасным. Нельзя монтировать её близко месту расположения автомобиля и легковоспламеняющимся предметам (минимальное расстояние – 2-2,5 м). Чаще всего печки-буржуйки устанавливают в углу стены, противоположной воротам. Это увеличивает теплоотдачу.

Важными критериями являются удобство конструкции и размеры относительно площади гаража. В основании буржуйки кладется металлический лист, толщиной 1-2 см или бетонная плита. Не лишними будут и кирпичные экраны по бокам, которые защитят от пожара и сохранят тепло.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

Как сделать колосники

Привариваем дно если его нет.
В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
Крышку с приваренным патрубком привариваем на место.
К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=pDQEBVWR0CQ

Изготовление собственными руками

Существует очень много самых разных вариации печей в автогараж, которые очень просто можно соорудить самостоятельно из имеющихся материалов.

Самой массовой и популярной моделью буржуйки считается печь, выполненная из железной бочки. Это предельно обычная конструкция, которая собой представляет бочку на ножках с створкой. Подобная печь довольно прекрасно подходит для утилизации отходов. Главное положительное качество подобной печи – её обычное изготовление. Однако данная буржуйка имеет определенные минусы.

Стены бочки тонкие, и навряд ли она сумеет долго прослужить, так как стены могут быстро прогореть. Также минусом считается массивность подобной конструкции, которая занимает много свободного места в помещении.

Можно сделать печь из металлического бидона. Работ тут даже меньше, так как бидон уже имеет дверку, которую можно применять без перемен.

Ещё одним распространенным вариантом для производства печи-буржуйки считается баллон с газом. Такие балоны имеют очень хороший уровень теплоемкости и толстые стены, разрешающие прослужить печи продолжительное время. Нужно не забывать, что баллон с газом необходимо приготовить соответственно с правилами пожарной безопасности прежде чем приступить к изготовлению буржуйки

Очень и очень важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров

В целях безопасности против пожара неукоснительно рекомендуется наполнить эту емкость водой и оставить её на всю ночь.

При выполнении этой печи собственными руками из баллона стоит прикрепить к нему снизу систему поддува, а в самом баллоне высверлить пару отверстий, которые соединены с данной системой.

Будем детально рассматривать этапы изготовления печи из баллона для газа.

Во время использования буржуйки в помещении гаража очень и очень важно следовать правилам пожарной безопасности. Благодаря этому нужно правильно выбрать установочное место печи

Чтобы установить печь, очень прекрасно подходит гаражный угол, который размещается возле стен, противоположно присутствующих к воротам помещения.

Первый шаг. Прекраснее всего выполнить подготовительный чертёж и расчет размеров грядущего изделия. Но подобная печь неимоверно проста в изготовлении, можно обойтись и без него. Дальше нужно выполнить на изделии маркировки. Применяя фломастер, на корпус баллона наносятся контуры будущих створок, поддувала и топочной системы. Отсек с камерой сгорания будет находиться приблизительно в самом центре конструкции, а поддувало расположить снизу. Расстояние между ними не должно превысить 100 мм. Дальше маркером проходит непрерывная линия по самому центру между дверками, а потом следует разрезать баллон по намеченной линии применяя угловую шлифмашину.

Второй этап. Нужно взять металлические пруты в диаметре приблизительно 14-16 мм. Потом сварить из них решётку и зафиксировать сваркой получившуюся конструкцию к части которая находится снизу баллона. А после этого баллон опять сваривается в одну конструкцию.
3-ий этап. Нужно вырезать отверстия для топочного отсека и отверстия с наддувом, а потом петлями на них фиксируются дверки.

Четвертый этап. На последней стадии стоит очень сильно заняться процессом установки дымоотвода, так как это достаточно значимая часть устройства печки. Под эти цели, применяя угловую шлифмашину, необходимо отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотводящий канал следует вывести из гаража через дыру в стене или на крышу. Не стоит объединять дымоотводящий канал с общей вытяжкой помещения, так как её тяги может не хватить, система вентиляции не управится, и монооксид углерода будет проникать в пространство помещения гаража.

И это вся самая обычная инструкция по изготовлению печи-буржуйки самостоятельно из обыкновенного баллона с газом.

Также в конце этой работы достаточно нанести на печь добавочный термоустойчивый состав.

Полезные советы

Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:

Для проверки качества сварных соединений, первый розжиг проводят на улице.
Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
Рядом с печкой должен быть ящик с песком и огнетушитель.
Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.

Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.

Достоинства и недостатки

Как и любое оборудование, печь «Бубафоня» имеет как положительные, так и отрицательные стороны. Среди плюсов отмечают следующее:

длительный период горения;
несложные условия эксплуатации;
простота конструкции;
низкая стоимость топливного сырья;
дешевые комплектующие;
доступность самостоятельного монтажа оборудования при условии наличия навыков работы со сварочным аппаратом;
легкая транспортировка благодаря небольшим размерам и весу.

К недостаткам относятся следующие моменты:

Сложности ухода: неудобно чистить дно бака, удалять продукты сгорания, а именно сажу, пепел.
Появление конденсата на стенках труб, что приводит к снижению КПД.
Классический вариант печи характеризуется недостаточной аккумуляцией тепла. Чтобы исправить этот момент, следует сконструировать дополнительную водяную рубашку, обшить печь теплоизолирующим материалом или сделать кирпичную кладку.
Нагревание дна топливного бака требует укладывания под него негорючего материала либо сооружения небольшого фундамента.
Необходимость обустройства вентиляции в помещении.

Нюансы утепления и схемы дровяных печей для гаража

Для поддержания комфортной бытовой температуры внутри одноместного гаража потребуется установка печи, способной выдавать 2—2,5 кВт тепловой энергии, для рабочей температуры в 16—18 градусов будет достаточно 1,8—2 кВт.

Существенно повысить эффективность обогрева помогает утепление стен. Обычно теплоизоляционный слой располагают снаружи, но это дорого и технически невозможно в том случае, когда гаражи стоят стеной к стене.

Для внутреннего утепления подойдут самозатухающие виды ДВП и ДСП, но не пластик — он при нагреве может выделять токсичные газы, а значит, такой материал несовместим с дровяными печами.

Кирпичные гаражные печи на дровах

Печи из кирпича редко устанавливают в гаражах из-за их громоздкой конструкции. Приборы занимают немало пространства, а большая внутренняя теплоемкость увеличивает потери времени на разогрев печи до рабочей температуры на 1—1,5 часа. Тем не менее в некоторых случаях установка кирпичной печи оправдана. Вот самые распространенные из них:

гараж используется как мастерская или полужилое помещение;
строение имеет достаточную площадь и высокие потолки;
вблизи нет других гаражей, жилых и бытовых построек;
в гараже нет избытка влаги, способной навредить раствору при длительном простое печи.

Для кладки дровяной печи используется огнеупорный и шамотный кирпич, а в связующий раствор добавляется огнестойкая глина.

Топливную камеру оборудуют внизу, обычно на уровне третьего ряда, в случае необходимости предусматривают окна прочистной и поддувальной камеры

Особое внимание следует уделить дымоходу — его конструкция должна обеспечить эффективное удаление дыма и копоти во внешнюю среду

Конструкция классической дровяной печи из кирпича с прочистным окошком и без поддувала обеспечивает длительное горение дров и высокую теплоотдачу. Из-за относительной простоты монтажа устройства часто встречаются на практике.

Изделия из листового металла

Металлические дровяные печи известны в народе под названием «буржуйки».

Они представляют собой однокамерную конструкцию из листовой стали, оборудованную дымоходной трубой и зольником, в котором скапливаются твердые продукты горения.

Часто буржуйку дополняют платформой для приготовления пищи. По сравнению с кирпичными печами, металлические устройства обладают такими преимуществами:

компактность и мобильность;
дешевизна исходных материалов;
высокая скорость прогрева помещения;
простота реализации дымохода, удаления золы и пепла.

Чтобы самостоятельно изготовить буржуйку, достаточно обладать базовыми навыками работы со сварочным аппаратом и слесарными инструментами. Конструкции, рассчитанные на установку в одноместных гаражах, очень просты.

В современных гипермаркетах строительных и хозяйственных товаров можно найти буржуйки промышленного изготовления. Очевидно, что их цена будет выше самодельных приборов, но такие изделия надежны и долговечны.

Использование отработанных баллонов, чертежи устройства

Из пустых газовых баллонов можно сделать очень удобную дровяную печь всего за несколько дней. Такая конструкция объединяет достоинства кирпичных печей и буржуек, позволяя создать не слишком громоздкий удобный прибор с длительной и интенсивной теплоотдачей.

Фото 1. Чертёж печи-буржуйки для гаража из газового баллона. Представляет горизонтальный тип конструкции.

В случае правильной сборки, подобная печь обеспечивает тепловую мощность более 5 кВт, чего достаточно для обогрева крупного гаража. Одна полная загрузка дров гарантирует 3—4 часа стабильного горения — это свидетельствует об экономичности печи. Конструкцию при желании можно легко оборудовать площадкой для приготовления пищи. Среди рассмотренных видов дровяных печей именно баллонная обладает оптимальным соотношением цены материалов, эффективности использования и простоты изготовления.

Фото 2. Чертёж дровяной печи из газового баллона. Конструкция является вертикальной, указаны размеры устройства.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.
