Печка в гараж на дровах своими руками

О некоторых важных моментах

Обычно печи длительного горения делают металлическими. Оптимальная толщина металла – 4 мм (можно больше). Дымоход лучше сделать состоящим из нескольких частей, чтобы в дальнейшем его было проще чистить. Для дымохода тоже нужен достаточно толстый металл – это продлит срок службы элемента.

Сделать печку своими руками не представит большой сложности для человека, владеющего необходимыми навыками

Для корпуса можно использовать отрезок большой трубы, газовый баллон или старую 200-литровую бочку; либо, как вариант, его можно сварить из кусков металла. Сверху корпуса нужно сделать отверстие для установки дымохода (его диаметр должен составлять где-то 15 см); еще одно отверстие (диаметром 10 см) потребуется для притока воздуха, без которого дрова не будут гореть.

Еще потребуется груз – он будет давить на топливо. Это должен быть тяжелый железный круг диаметром несколько меньше (на несколько миллиметров) диаметра корпуса. Круг должен быть с небольшим воздуховодом, посредством которого будет поступать кислород.

Печь с большой закладкой топлива

Для эффективности потребуется массивная устойчивая буржуйка с глухой герметичной кассетой, высотой 400 мм, к которой нужно будет приварить фланец. Для удобства установки цилиндра на корпус наваривают ручки.

Принцип работы буржуйки такой:

1. Нижние дрова загораются от розжига, в то время как верхние дрова сушатся горячим дымом, но не загораются из-за слабого кислорода.
2. Дрова опускаются постепенно под собственным весом.
3. Горячий воздух отдает тепло цилиндру, который греет помещение.
4. Крышка может использоваться как варочная поверхность.

Печь с длительным горением “Бубафоня”

Увеличить КПД обычной буржуйки можно путем увеличения времени горения топлива. Конструкция такой печки, у которой ограничен доступ воздуха, как правило, применяется в нежилых помещениях.

Для буржуйки необходимо взять металлический резервуар, например, старый баллон или бочку, затем:

• Изготавливают топочный резервуар, вверху которого делают отверстие под дымоход.
• Из металла не меньше 10 мм вырезают немного меньший чем бочка круг, в центре делают отверстие 10-15 см.
• Затем на лист наваривают ребра высотой 5 см.
• По центру круга наваривают трубу выше резервуара на 10 см в опущенном состоянии.
• Затем изготавливают плотную крышку с отверстием под трубу поршня.

Печь с двойным дожигом “Филлипинка”

Для изготовления печи, в которой реализован принцип долгого горения, понадобится пара из газа. Далее следует сделать такие шаги:

• Из баллонов выкачивают газ и закачивают воду.
• С первого баллона снимают кран, делают отверстие под дымоход и срезают верхнюю часть.
• К отверстию под дымоход приваривается труба, меньшая в длину, чем глубина второго баллона.
• Для соединения двух баллонов на выходе дымохода приваривается кольцо, на которое опирается второй баллон.
• На второй баллон в месте срезанной верхушки также нужно приварить металлическое кольцо.
• Перед финальной установкой второго баллона к нему подводят воздухозаборную трубку.
• Кольца двух камер соединяют и закрепляют термоустойчивым жгутом и скручивают винтами.
• После ко вторичной камере также прикрепляют дымоход.

Далее привариваются устойчивые ножки, навешиваются дверки и регулируется поступление воздуха для настройки максимально экономного режима.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
2. Трубы для выполнения некоторых конструктивных элементов.
3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу. С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
9. Последний шаг – монтаж дымоходной трубы.



Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Руководство по изготовлению буржуйки

Поставив буржуйку в гараж, сделанную своими руками, при желании вы сможете усовершенствовать обогрев помещения. Для этого на дымоход или кожух прямоугольной печки монтируется водяная рубашка, подключенная к отопительному контуру с приборами отопления. Такой вариант практикуется, если гараж имеет большую площадь и электрифицирован — для работы циркуляционного насоса требуется напряжение.

Подробно рассмотрим, как изготовить простые варианты буржуйки — печь-короб и отопительный агрегат из бидона.

Модель в виде короба

Для изготовления печки-короба потребуется листовая сталь толщиной не менее 4-5 мм, труба для патрубка дымохода, арматурные стержни для изготовления колосниковой решетки или лист жаропрочной стали. Для ножек используется уголок с подходящим размером полки. Также потребуются петли для навешивания дверок и чугунная конфорка, если есть желание обустроить практичную варочную поверхность.

На предварительном этапе необходимо подготовить чертежи с указанием всех размеров. Габариты печки-короба подбираются в зависимости от размеров гаража — для просторного помещения требуется более мощный агрегат.

На листовом металле требуется выполнить разметку в соответствии с чертежами и вырезать детали. Затем сваривается корпус печки в виде короба без днища.

В верхней части корпуса крепят пластины, формирующие лабиринт, по которому будут проходить раскаленные газы на пути к дымовому патрубку. Это повышает теплоотдачу отопительного агрегата и увеличивает эффективность варочной панели.

Буржуйка в виде короба из листовой стали

Далее вставляется колосниковая решетка из прутьев или перфорированного листа жаропрочной стали. Диаметр отверстий (и шаг между прутьями решетки) не должен превышать 2 см, чтобы фрагменты горящего топлива не падали в зольник. Колосники можно приварить к стенкам или установить на приваренные изнутри корпуса отрезки швеллера. Затем при помощи сварки герметично крепится днище.

На следующем этапе по разметке прорезаются отверстия для топливника и зольника. Дверцы можно купить и установить готовые, из чугуна, а можно вырезать из листового металла и приварить к петлям. После навески дверок монтируются задвижки и ручки.

В верхней части корпуса вырезается два отверстия — под конфорку и дымовой патрубок, после чего устанавливаются эти элементы. Обязательно проверьте герметичность всех соединений, иначе угарный газ будет проникать в помещение. К нижней части корпуса привариваются ножки, после чего все готово для установки буржуйки в гараже и подключения к дымоходу.

Модель из бидона

Самой простой для монтажа является печка, изготовленная из стандартного бидона на 45 или 60 литров. К ее достоинствам можно отнести минимум хлопот при изготовлении, недостатком является недолговечность по причине тонких стенок, которые прогорают за 1-2 года интенсивного использования.

Этапы изготовления:

• К нижней части горизонтально расположенного бидона приваривают опорную конструкцию. Бидон при этом располагают таким образом, чтобы крышку удобно было использовать в качестве дверки.
• В нижней части дверки просверливают несколько отверстий диаметром 15-20 мм для доступа воздуха в топку.
• В верхней части корпуса, в противоположной стороне от дверцы, вырезается отверстие и вваривается патрубок для дымохода из трубы диаметром 100-120 мм.

Буржуйка из бидона

Простейшая печка готова, в ней даже не обязательно устанавливать колосниковую решетку. Для удаления золы печку отсоединяют от дымохода и переворачивают вверх дном, взяв за ручки.

Изготовление дровяной печи

Если печь для гаража на отработке вас не устраивает по той причине, что гараж вы используете не для машины, а, например, для хранения овощей, то можно изготовить печь, работающую за счет дров. Она тоже экономична, так как подкладывать дрова в нее не возникает необходимости порой до 20 часов. Для ее изготовления рекомендуется использовать стальную бочку, объем которой равен 200 л. Предварительно бочку необходимо подготовить, для этого ее верхняя часть убирается, чтобы появилась возможность сделать отверстие для дымоотводящей трубы. Помимо этого, нужно проделать отверстие для 100-мм трубы, сквозь которую станет поступать кислород.

Печи для гаража на дровах работают эффективно, если дымоход имеет правильные параметры. Таким образом, его диаметр должен быть равен 150 мм или больше.

Конструкцию предстоит снабдить кругом, который делается из листового металла. К нему нужно приварить 2 отрезка швеллера. Круг должен обладать такими габаритами, чтобы он имел возможность свободно передвигаться во внутреннем пространстве. После необходимо сделать отверстие, к которому крепится 100-мм труба. В качестве альтернативного решения можно применить трубу, которая заменит бочку.

Инструкция по возведению

Кирпичная печь в гараж своими руками возводиться довольно быстро, если подойти к работе ответственно.

Начинают работы с решения важных моментов:

• подбора оптимальных размеров будущей конструкции. Чтобы отопить гараж на одну машину, подойдет печка размером 60х60 см. Ее стенки будут состоять из 2-х кирпичей.
• выбора места установки. Размещают кирпичную печку у задней стенки помещения, так как именно там она не будет мешать заезду автомобиля;
• оценки необходимости организации фундамента. Он потребуется только для печки, вес которой превысит 750 кг. Для менее тяжелых конструкций заливать фундамент не нужно;
• выбора оптимальной толщины швов печи.

При использовании обычных кирпичей печная кладка должна иметь швы толщиной 5 мм, при применении шамотных – 3 мм. Будет надежным и долговечным таким образом кирпич сложенный.

Как сложить печь из кирпича без помощи опытного печного мастера? Об этом расскажем далее.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Достоинства

Выстроенная своими руками печь в гараже порадует автомобилиста рядом позитивных качеств:

• возможность создать внутри помещения оптимальные температурные условия, что позволит избежать риски появления неприятного запаха, плесени, грибка. С помощью регулировки заслонок, поддувала человек способен снизить скорость сгорания дров, угля. Если подбросить в топку дров, то температура воздуха стремительно повыситься. Работать внутри теплого помещения будет гораздо приятнее, снизиться риск простудиться при ремонте машины в зимнее время года;
• длительный период остывания. Качественно возведенная печка из кирпича превосходит по данному параметру конструкции из чугуна, стали. После подбрасывания топлива в топку еще длительное время пространство будет теплым;
• чем больше по размеру кирпичная конструкция, тем более мощной она будет в плане нагрева окружающего воздуха. Однако, даже крохотная конструкции при условии правильного возведения способна сделать маленький гараж теплым;
• расходы на приобретение угля, дров существенно ниже, чем в случае использования магистрального газа.

Печь для гаража из кирпича своими руками

Самодельные кирпичные печи также используют для обогрева гаража, хотя и гораздо реже. Такая конструкция довольно долго излучает тепло, но для ее разогрева потребуется немало времени. Такой агрегат подойдет для тех владельцев, которые проводят в гараже длительное время и бывают там ежедневно. В таком случае можно просто поддерживать огонь в топке путем подбрасывания дров.

Для обустройства небольшой печи из кирпича в гараже с варочной панелью потребуются:

• керамический огнеупорный кирпич – 290 шт.;
• дверка для топочной камеры 250Х200 мм – 1 шт.;
• решетка для колосников 250Х250 мм – 1шт.;
• дверца для поддувала 120Х120 мм – 1 шт.;
• задвижка 120Х120 мм – 1 шт.;
• чугунная плита 70Х30 см.

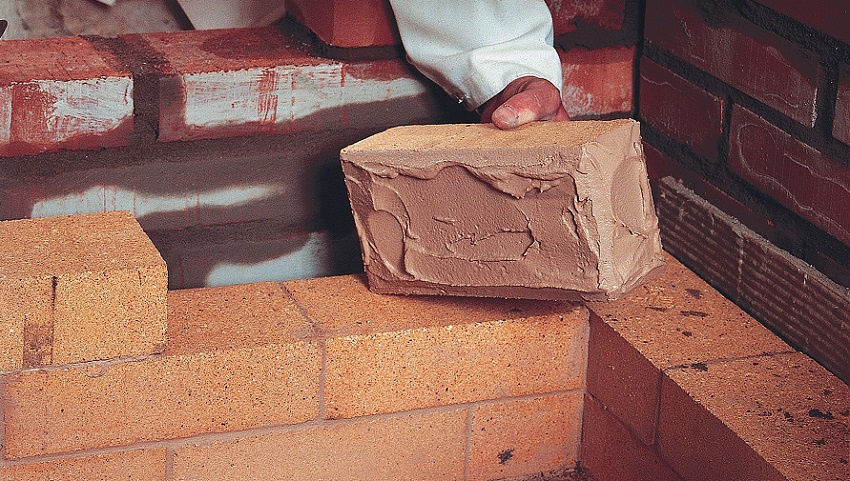

Для кладки кирпича необходимо приготовить глиняный раствор. Толщина швов должна быть от 5 до 15 мм. Перед тем как установить печь в гараже, нужно позаботиться о подготовке фундамента. Его горизонтальные размеры должны быть приблизительно на 20 см шире самого устройства.

Для топки нужно провести футеровку, предусматривающую укладку шамотного кирпича на аналогичный раствор. Под литье печи кирпичи подтачивают, а под колосниками, плитой и дверками основа должна быть шире размеров литья. С целью обеспечения теплоизоляции применяют шнур из асбеста, также допустимы полосы из минваты, которая выдерживает температуру до 1200 °C.

Укладку топки нужно выполнять из шамотного кирпича на аналогичном растворе

Кирпичная кладка, выполняемая по установленной схеме, в среднем состоит из 15 рядов. Приблизительно в 6-м из них устанавливают задвижку, которая позволяет переключать печь в разные температурные режимы работы, что особенно удобно в межсезонье. Для того чтобы иметь представление о будущей печке из кирпича и чтобы впоследствии не пришлось исправлять ошибки, лучше провести предварительную кладку без раствора.

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

• воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
• образующееся тепло нагревает стенки;
• продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
• скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

• не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
• за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
• буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

• шум;
• при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
• необходимость частой очистки камеры сгорания и дымоотводной трубы;
• трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

• КПД низкий, так как значительная часть тепла вылетает в трубу;
• необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
• затраты времени на подготовку топлива;
• малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Примеры конструкций

Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.

Чертежи печи булерьян

Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.

Видео: эксплуатация печи булерьян в гараже

Чертежи печи-буржуйки для гаража

Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.

Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.

О печах длительного горения

Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:

• Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
• В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
• Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
• Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
• Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.

Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.

Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.

Печь длительного горения бубафоня в гараже

Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.

Печь Слобожанка с экраном

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

О температуре в гараже

В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов, в то время как для проведения каких-либо работ требуется минимум +18 градусов.

Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения

Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло

Благодаря этому отопление гаража еще больше удешевится.

Буржуйка округлаяПринцип работы электрического конвектора

Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.

Печь позволяет создать в гараже оптимальные температурные условия

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.
