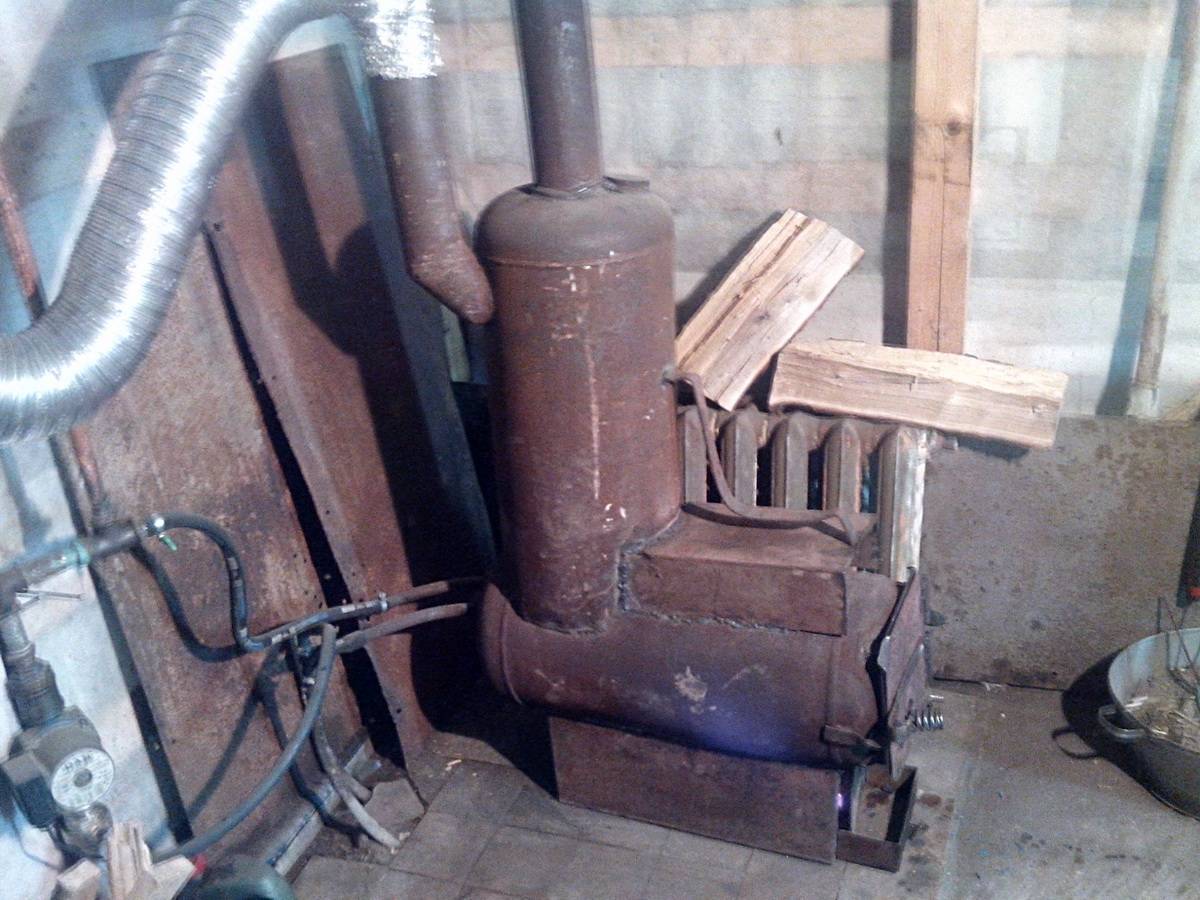

Печь буржуйка с водяным контуром

Возможные методы доработки

Для обслуживания и ремонта нагревателя его потребуется отключить от обвязки, поэтому рекомендуется установить на резьбовые патрубки бака соединения типа «американка» из латуни. Нижний патрубок подключается напрямую к системе водопровода через запорный кран. Также в этом месте можно сделать сливной отвод с краном и штуцером для подключения гибкого шланга.

Если водонагреватель располагается на улице, не будет лишним обеспечить теплоизоляцию бака. Её достаточно легко выполнить обычной базальтовой ватой. Потребуется широкий отрез стальной армирующей сетки, свёрнутой в кольцо с образованием зазора от стенок бака порядка 50–70 мм. К сетке тонкой проволокой крепится утеплитель, затем полученный кожух оборачивается вокруг водонагревателя и стягивается проволочными хомутами.

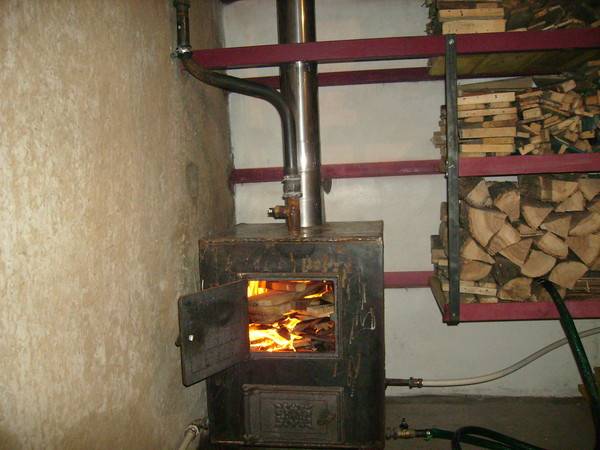

Как устроена буржуйка с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое печь буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

   Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

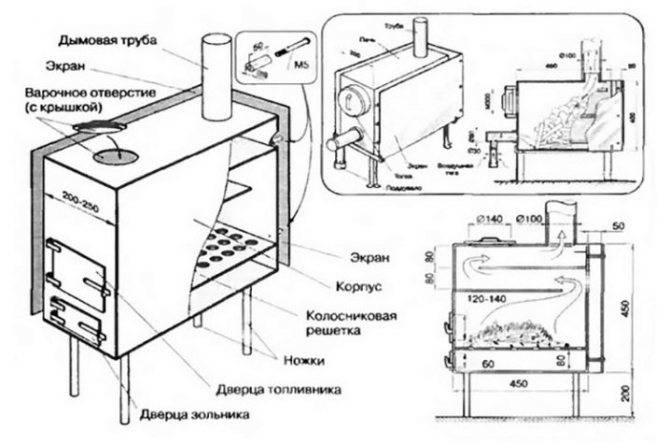

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

1. В топку загружают дрова.
2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
3. В систему отопления или водоснабжения поступает горячая вода.
4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

1. Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).

   Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

2. Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.

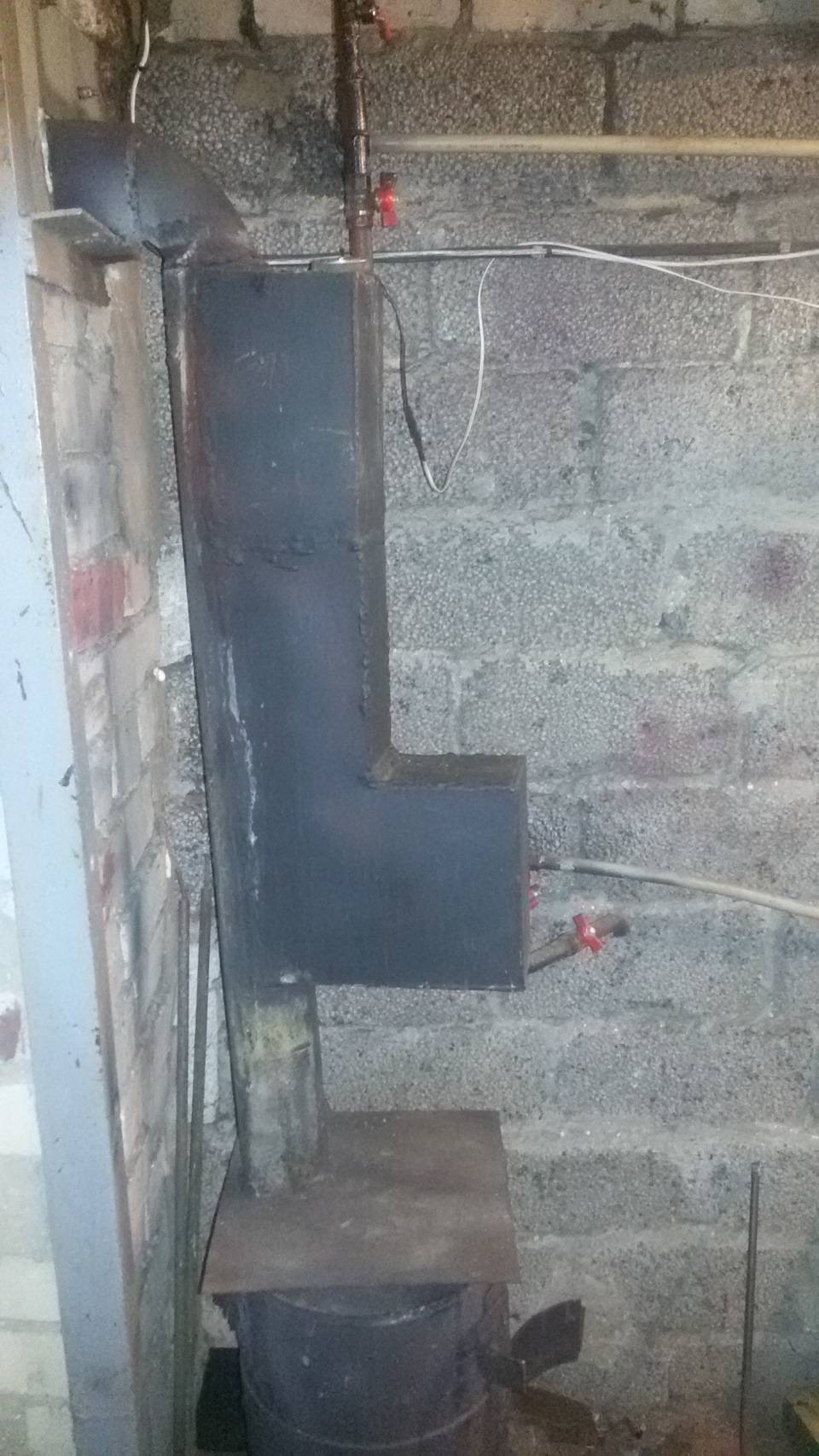

   Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:

• встроенный в печку бак с водой — ёмкостной бойлер;
• трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
• магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом. Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

При изготовлении буржуйки используют толстостенный легированный металл

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

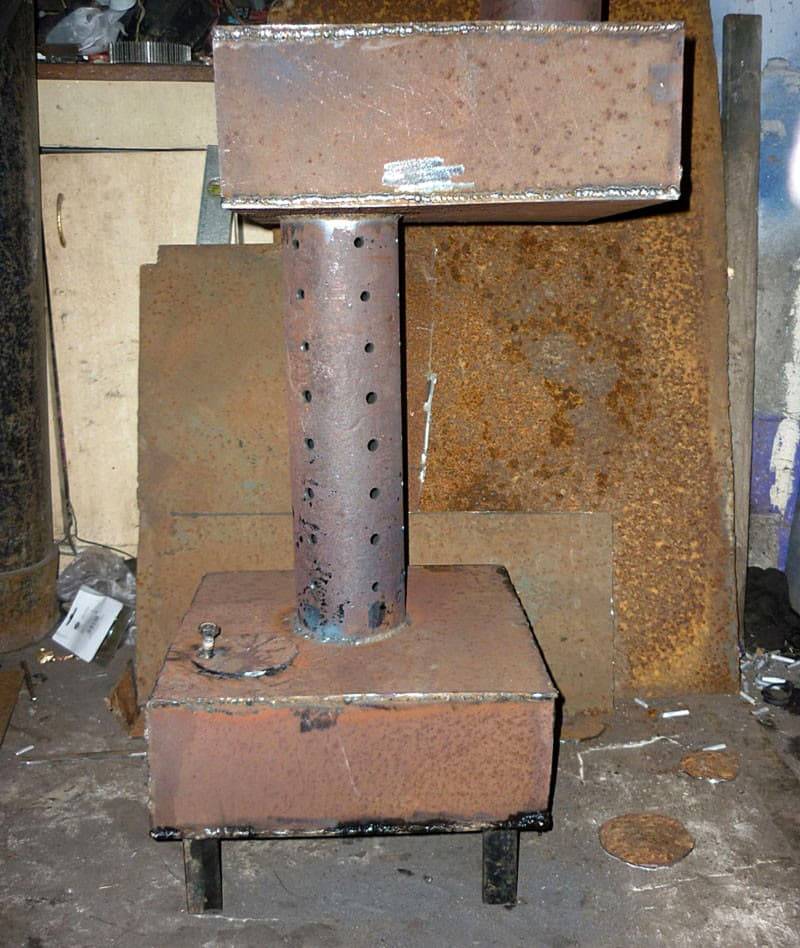

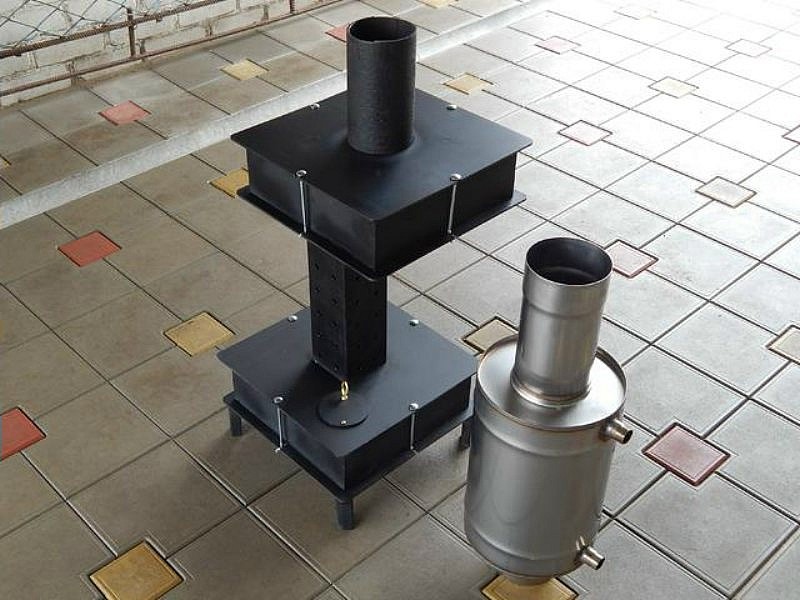

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

• нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
• верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
6. финальный штрих — дымоход, устанавливается сверху.

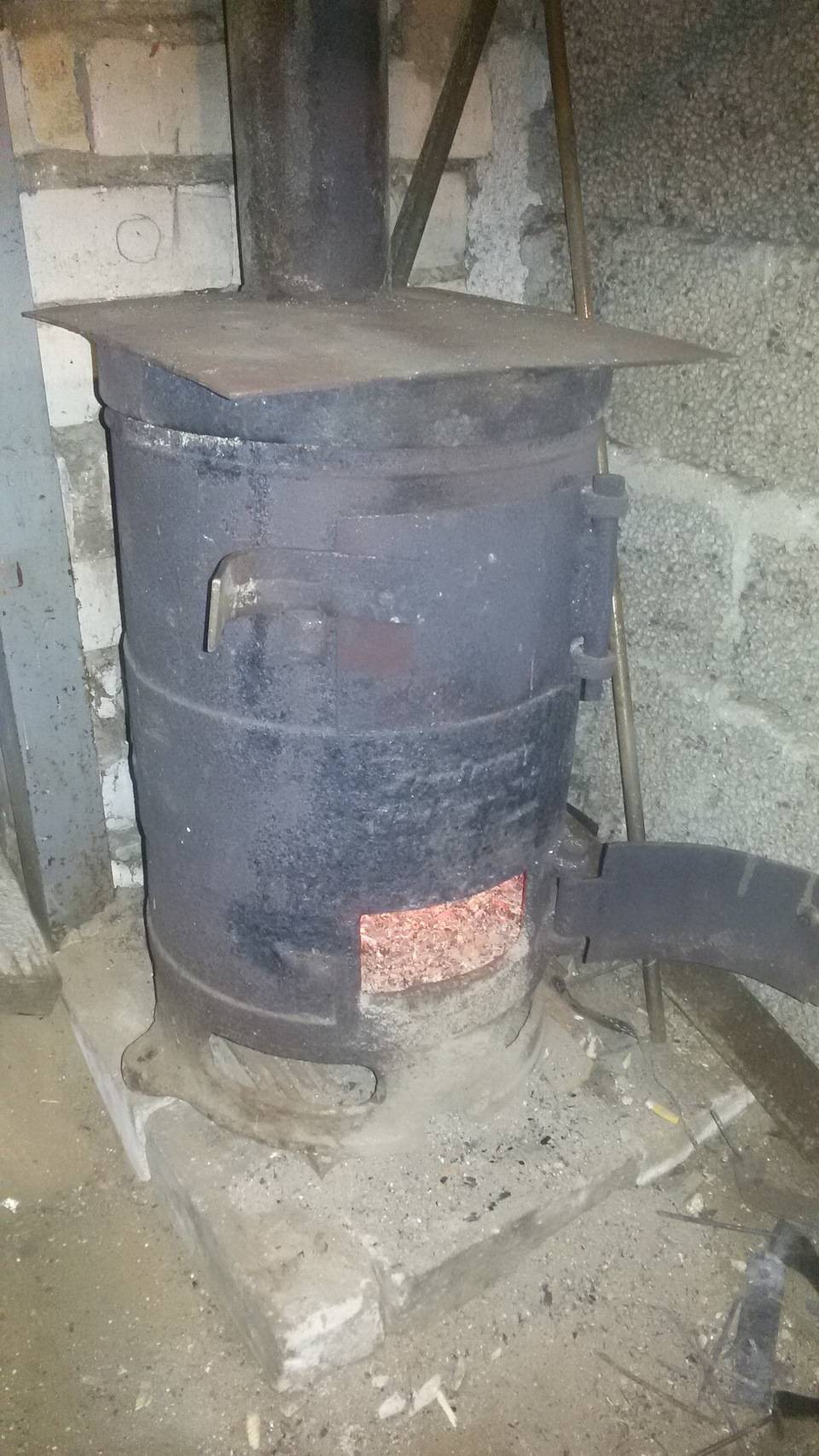

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

• цилиндрическая форма;
• вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

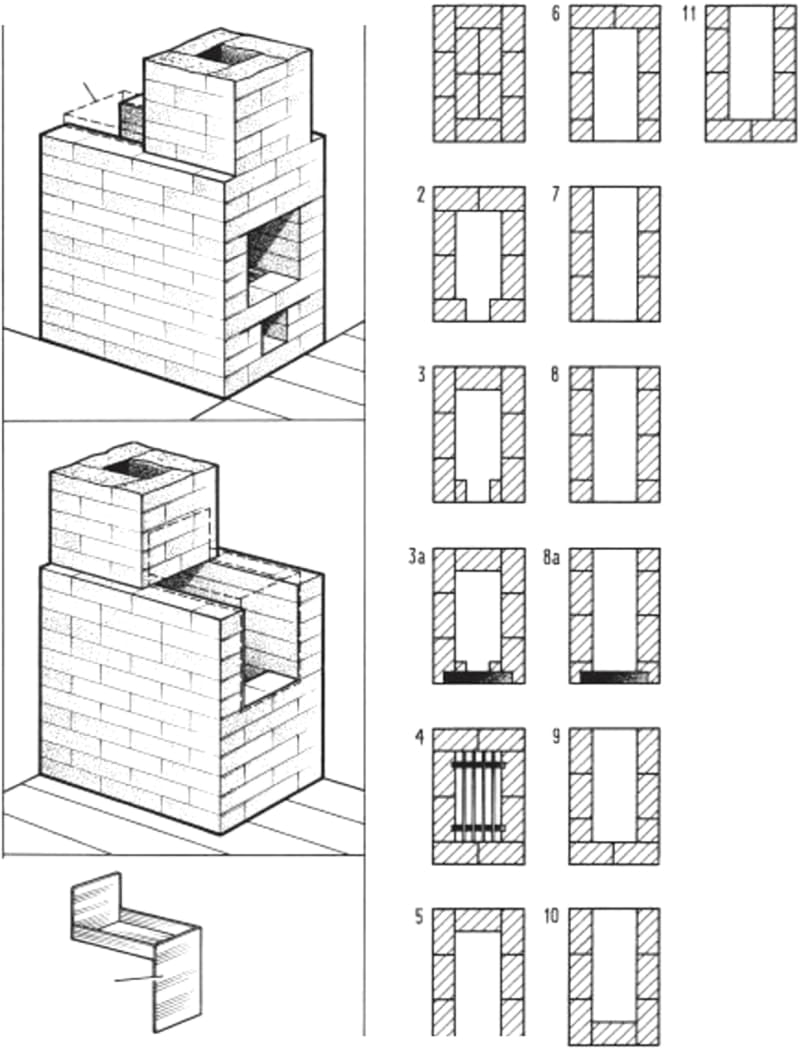

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

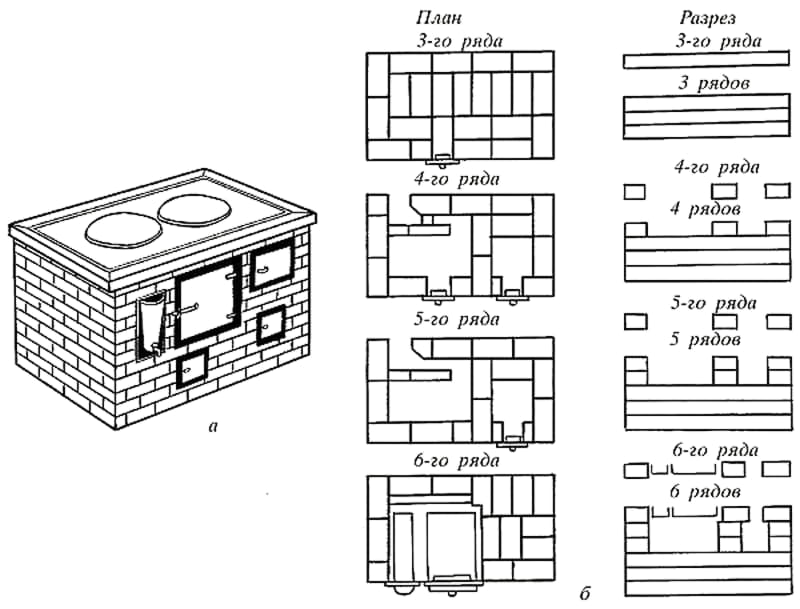

Вам в помощь чертежи уже опробованных на практике проектов.

Обогрев ТЕНом на электричестве

Широким разнообразием методов и способов отопления отличается использование электричества. Отопление электричеством бывает постоянным и периодическим. Для его организации не нужно изолированного помещения.

Технические решения для постоянного отопления электричеством.

• Закрытая самотёчная система отопления с электрическим котлом, системой труб и батарей. Позволяет равномерно распределить тепло в помещении, идеально подойдёт для обогрева нескольких боксов, гаражей в несколько этажей. Минус — высокая стоимость оборудования и электричества, плюс — безопасность и надёжность системы.
• Подключение конвекторов, обогревателей, керамических панелей. Плюс — безопасность и простота подключения, возможность распределения тепла по всему помещению. Минус — необходимость разводки электрического кабеля по стенам, поэтому пожарная опасность выше.

Фото 1. Электрический конвектор, установленный в гараже. Рядом должна быть розетка для подключения прибора к сети.

• Отопление электрической воздушной пушкой или спиральными нагревателями. Подойдут для организации периодического отопления. Преимущества — быстрый нагрев помещения, не выжигают воздух. Минус — повышенная пожарная опасность при скоплении паров топлива, аэрозолей или пыли.
• Использование инфракрасных плёнок в потолке или стенах гаража. Достоинство — равномерное тепло, не занимает места. Минус — повышенная пожарная опасность, хрупкость изоляции, возможность повреждения греющих дорожек.

ТЭНы бывают:

1. Воздушными. Сопротивление нити продумано так, чтобы держать на поверхности прибора определённую температуру.
2. Водяными. Из-за большой мощности сгорают при включении на воздухе, имеют заводские герметизированные крепления.

Как сделать обогреватель своими руками

ТЭНы для отопления гаража используют от различных промышленных или бытовых приборов. Среди бытовых популярны ТЭНы от электрочайников, кипятильников и стиральных машин.

Их подключают к чугунной батарее через стандартную пробку, учитывая мощность, сечение провода.

Одна секция стандартной чугунной батареи отдаёт 0.1-0.3 Квт/час тепла, количество секций выбирается исходя из мощности нагревательного элемента. Желательно, чтобы нагреватель был расположен по всей длине батареи.

Батарея наполняется на 85% трансмиссионным маслом или антифризом, пробка закручивается. Оставшиеся 15% воздуха служат расширительным бачком.

Внимание! При проведении электромонтажных работ помните о безопасности! Все провода укладываются в защитные короба, скрутки — только в распределительную коробку. Неправильно подобранные сечения проводов ведут к пожару

На самодельный нагреватель из батареи обязательно присоединяется заземление, на входе электричества в дом лучше поставить дифавтомат.

Возможные сложности при постройке

Вентиль газового баллона прикручен очень сильно. Убрать его нелегко. Для откручивания потребуется хороший разводной ключ и немало физических усилий. Чтобы процесс пошёл быстрее, баллон рекомендуется зафиксировать.

Внимание! Нельзя приступать к резке баллона, не заполнив его предварительно водой, так как остатки пропана могут привести к взрыву. Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс. Работу ускорит плазморез, который можно арендовать в специализированных фирмах

Работу ускорит плазморез, который можно арендовать в специализированных фирмах

Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс. Работу ускорит плазморез, который можно арендовать в специализированных фирмах.

Готовая печь-буржуйка, поставленная на основание, может шататься. Это происходит, если ножки отопителя получились разной длины. Подравняйте их с помощью болгарки.

Делаем водяной контур для буржуйки своими руками: пошаговая инструкция

Буржуйка, которая будет обогревать несколько комнат непременно должна быть смонтирована из долговечных материалов со значительным сроком эксплуатации. Например, это может быть листовая сталь толщиной от трех миллиметров или кирпичная кладка.

Первый этап строительства – подготовка эскиза или чертежа. Для этого выбираем место, где будет размещаться печь, рулеткой снимаем необходимые замеры. После этого вычисляем габариты конструкции и переносим их на чертеж.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

1. Производим разборку перекрытий пола и копаем котлован прямоугольной формы на глубину 40-50 см.
2. Засыпаем дно ямы бутом (мелкой кирпичной крошкой, песком, щебнем).
3. Заливаем слой бута цементом, проверяя горизонтальность заливки строительным уровнем. Ждем высыхания цемента.
4. На высохший слой цемента укладывают несколько слоев рубероида, выступающего гидроизолятором и предотвращающего влияние влаги из почвы на конструкцию печи.

Создаем змеевик водяного контура

Наиболее практична, долговечна и безопасна буржуйка из кирпича. А главный элемент буржуйки с водяным контуром – это теплоноситель (другие названия: змеевик, регистр или теплообменник). Этот теплоноситель устанавливают непосредственно в топке печи и подключают к системе водяного отопления. Конструкция змеевика может быть различной, выполненной либо из листовой стали толщиной от трех до пяти миллиметров, либо из полых стальных труб. Однако стальные конструкции менее популярны из-за малой поверхности нагрева.

Змеевик водяного отопления для буржуйки

Конструкция самого водяного контура состоит из следующих элементов:

• змеевик;
• трубы (чугунные, стальные, медные, биметаллические и т.п.);
• расширительный бак;
• радиаторы.

В качестве инструментов и дополнительных материалов пригодятся: сварочный аппарат, сверло и болгарка, молоток, кельма и цементный раствор, дюбель-гвозди.

Вода, нагреваясь в змеевике, поступает по трубам в радиаторы, установленные в комнатах, поле чего, остывая, вновь возвращается в змеевик.

Кирпичная буржуйка должна предусматривать отделения для розжига топлива, для сбора золы и пепла, отделение для размещения теплоносителя. В кирпичной кладке по мере строительства делают выводы для дымохода и труб, по которым происходит движение теплоносителя.

Монтаж водяного контура при строительстве кирпичной буржуйки

Процесс кладки печи с водяным контуром

Печь кладут из огнеупорного кирпича, скрепляя кладку печной глиной или специальной термостойкой смесью. Первые два ряда делают сплошными, далее выкладывают нишу для зольника (ящик, в который попадет зола), следующий ряд – кладка перекрытия под колосниковую решетку и установка таковой. При этом на фронтовой части буржуйки обязательно оставляют место под печную дверцу – поддувало. После того, как зольник готов, укладывают колосниковую решетку и переходят к кладке топливника, аналогично оставляя пространство для установки дверцы. Их закрепляют между кирпичами на специальные металлические рамки и на металлическую проволоку.

Когда топливник почти готов, в кладку зашивают змеевик и трубы – дымовую и под водяной контур. Верхнее перекрытие выполняют либо из кирпича, либо из толстой чугунной (стальной) плиты, выполняющей роль плиты. Дымовую трубу выводят через крышу, соблюдая противопожарные меры (изоляция металлической трубы от всех способных воспламеняться перекрытий).

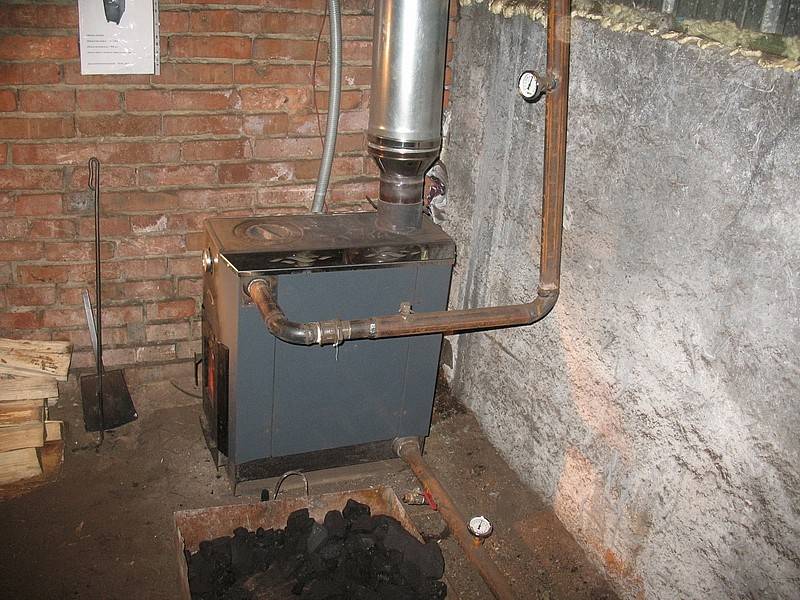

Монтаж системы водяного отопления

Подсоединяем магистральные трубопроводы, ведущие от печи к радиаторам. В случае если трубы проходят через стены, перекрытия ломают в месте прохождения трубы, а впоследствии заделывают цементом. Соединение труб осуществляют в зависимости от материала, из которого они изготовлены.

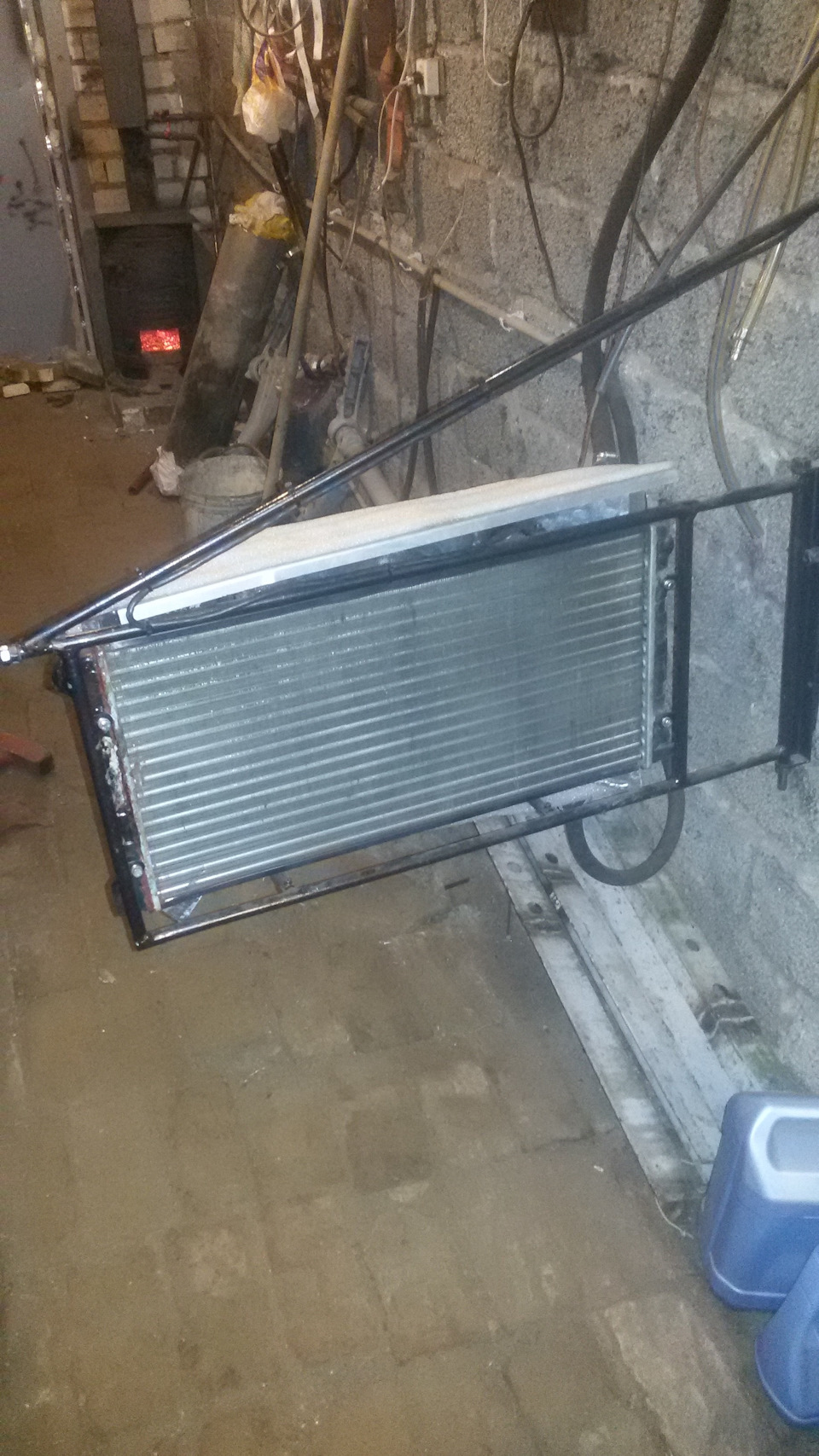

Радиаторы в помещении вешают на кронштейны под окно и к ним подводят трубы. Размер радиатора вычисляют исходя из подоконного пространства:

• расстояние от пола 10-15 см;
• от стены 2-5 см;
• от подоконника 10 см.

Последовательность монтажа:

• отмечаем на стене местоположение кронштейнов;
• высверливаем отверстия под них;
• крепим кронштейны на стену, строго соблюдая вертикальность;
• собираем все краны радиатора по схеме и вешаем его на стену;
• монтируем отводящую и подводящую трубы.

Монтаж радиаторов к печи

На входе и выходе необходимо установить термодатчики, а также запорную (перекрывать движение воды) и регулирующую фурнитуру.

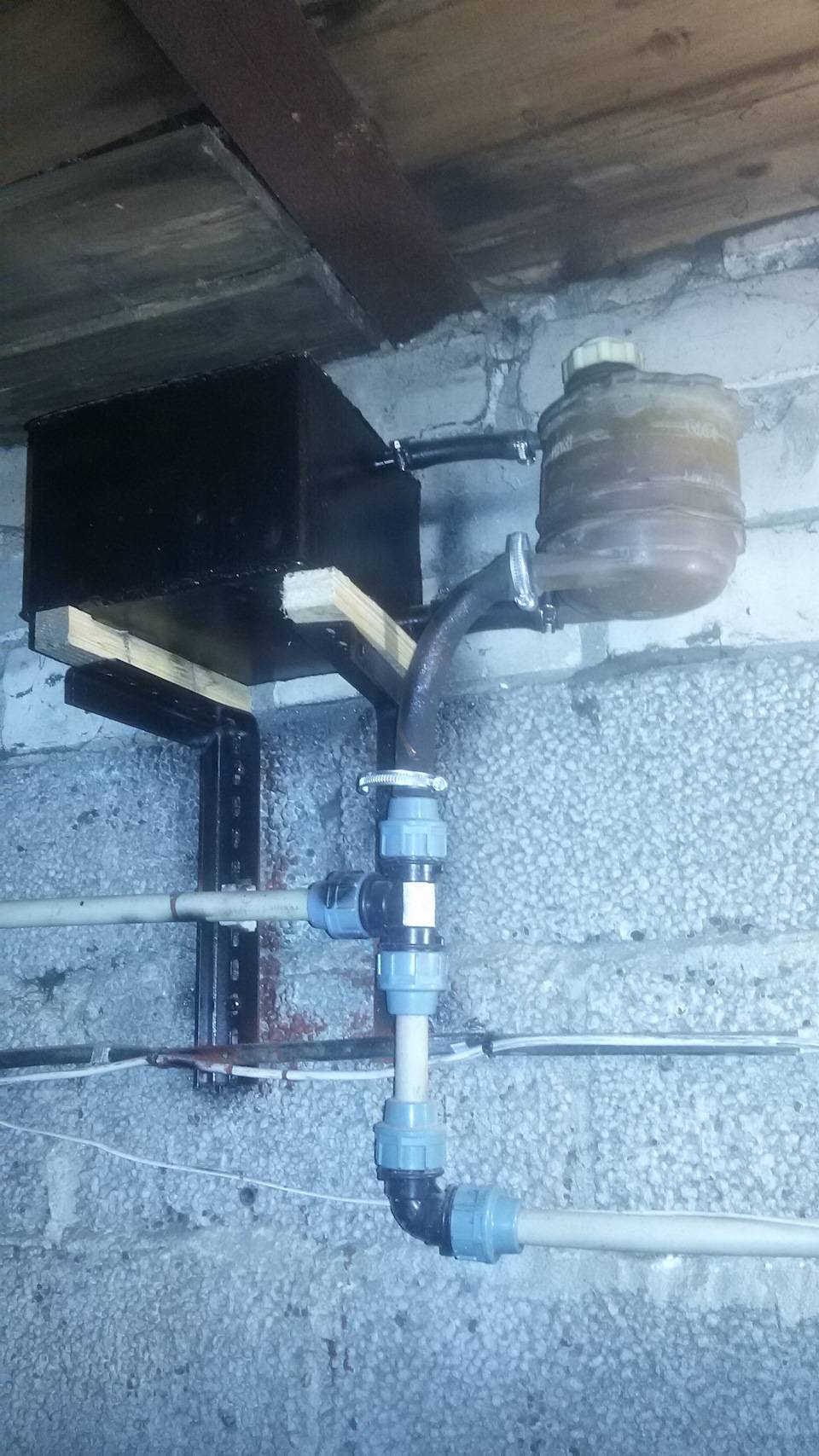

Обязательно нужно смонтировать расширительный бак, на случай внезапного закипания воды в системе.

При первом включении системы следует внимательно следить за всеми возможными протечками и за температурным режимом в буржуйке.

Особенности эксплуатации печки с водяной рубашкой

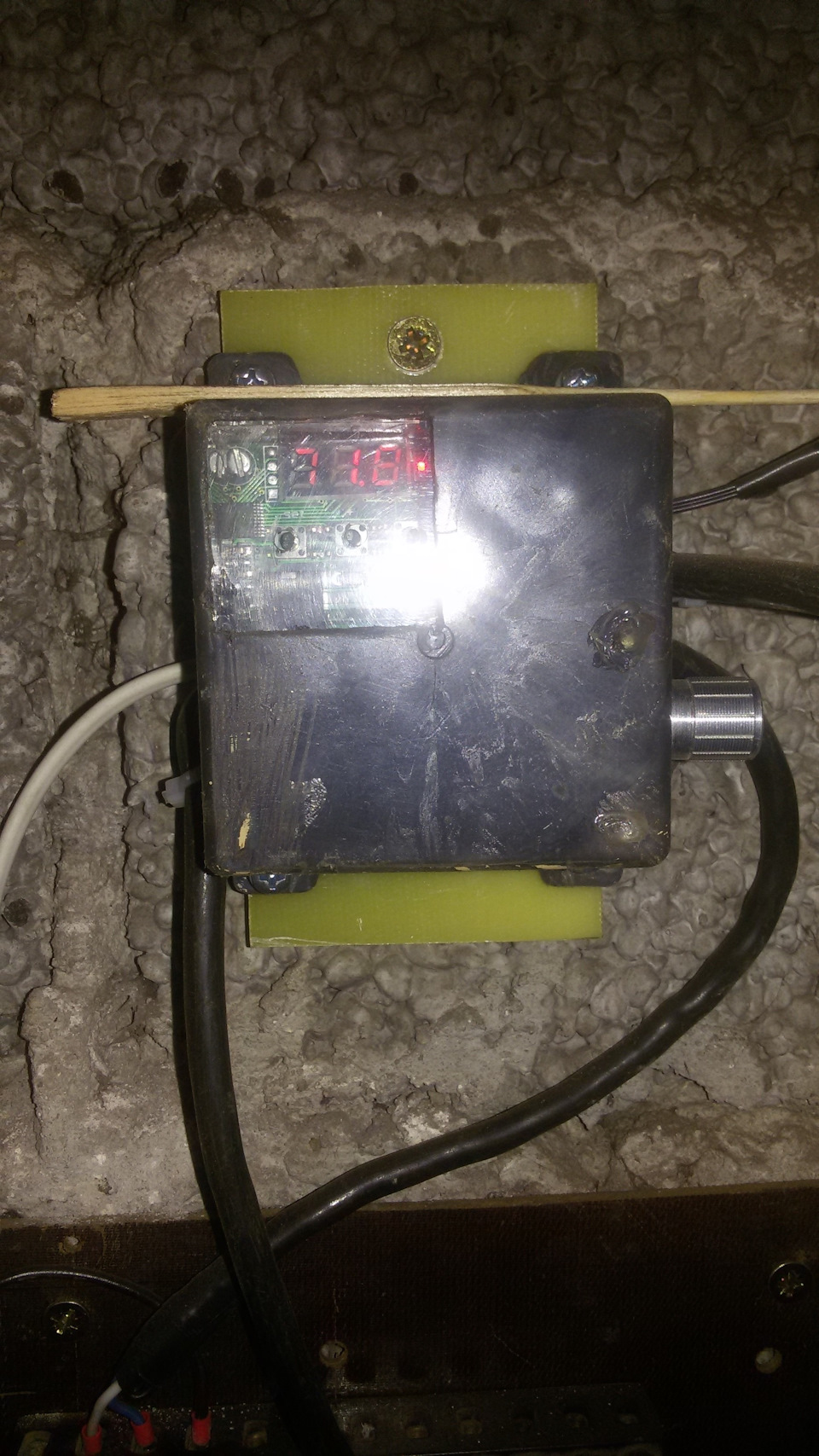

1. Желательно установить в гидросистему датчик температуры и давления.
2. Необходимо регулировать тягу в колосниках и в дымоходе.
3. Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.

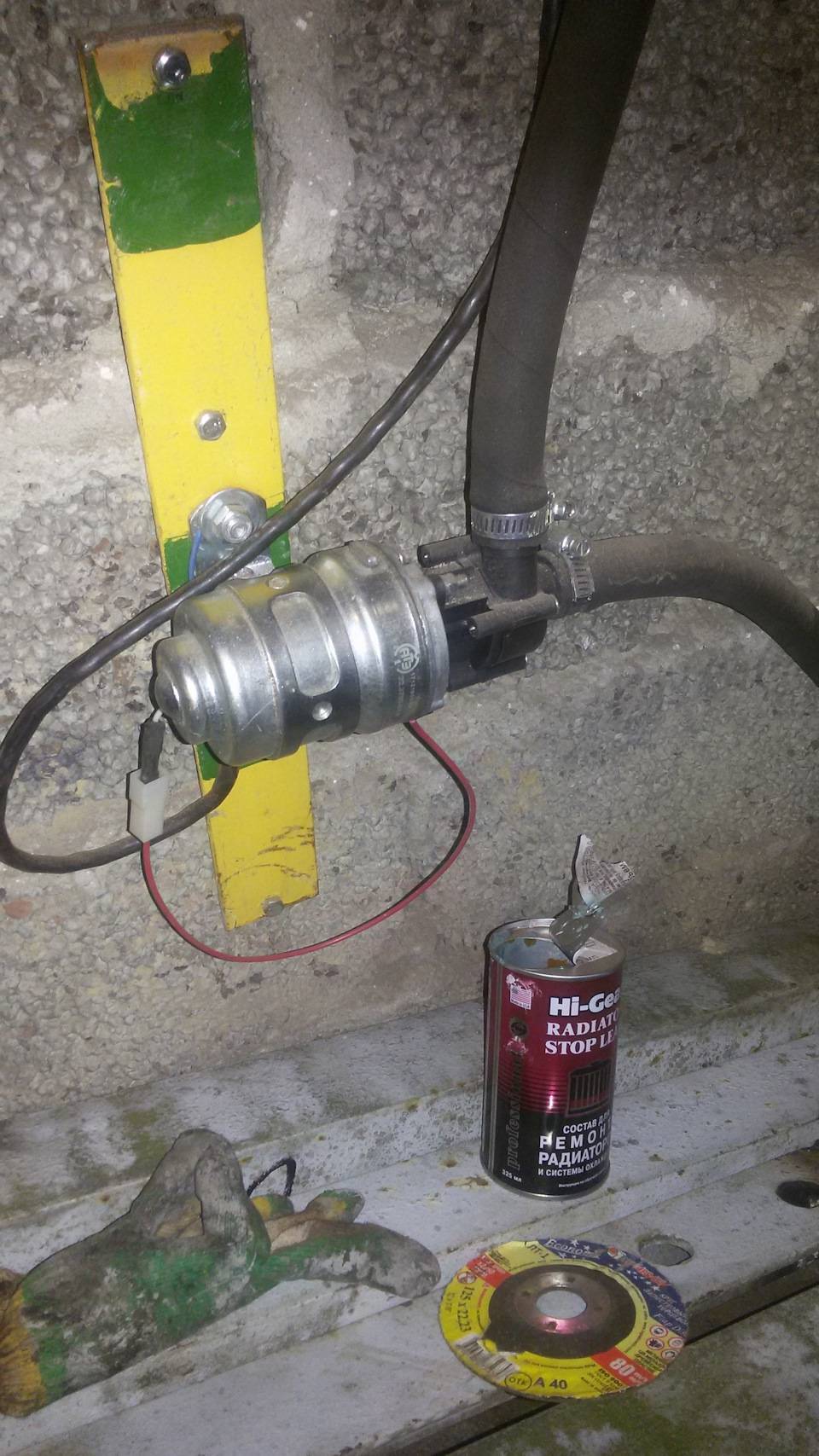

4. Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
5. Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
6. Необходимо предусмотреть место слива воды.
7. Нельзя топить печь без воды — теплообменник может прогореть.
8. После эксплуатации необходимо сливать воду.

Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.

Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.

Чистка и ремонт печи

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу. Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

• раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
• после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;

Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи

Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода

Основными мероприятиями по ремонту печи являются:

1. Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
2. Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
3. Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.

Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.

Видео: печка-буржуйка для гаража и чистка дымохода

Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.

Смысл данного устройства. Для передачи избыточного тепла. Из горячего угла. (Где установлена буржуйка ). В дальний (холодный угол). Когда печь работает на максимуме постоянно. А когда печь работает на минимуме периодически. И так печь маленькая. Но обошлась бесплатно.

Но скорее всего будет третий вариант. Что бы выйти на температуру 80-90. Все делается на глаз без математических расчетов. Тепло снимается радиатором от пассата Б3. И вентилятором от рено 19. Расширительный бак. Выглядит так.

Эксплуатация и принцип работы

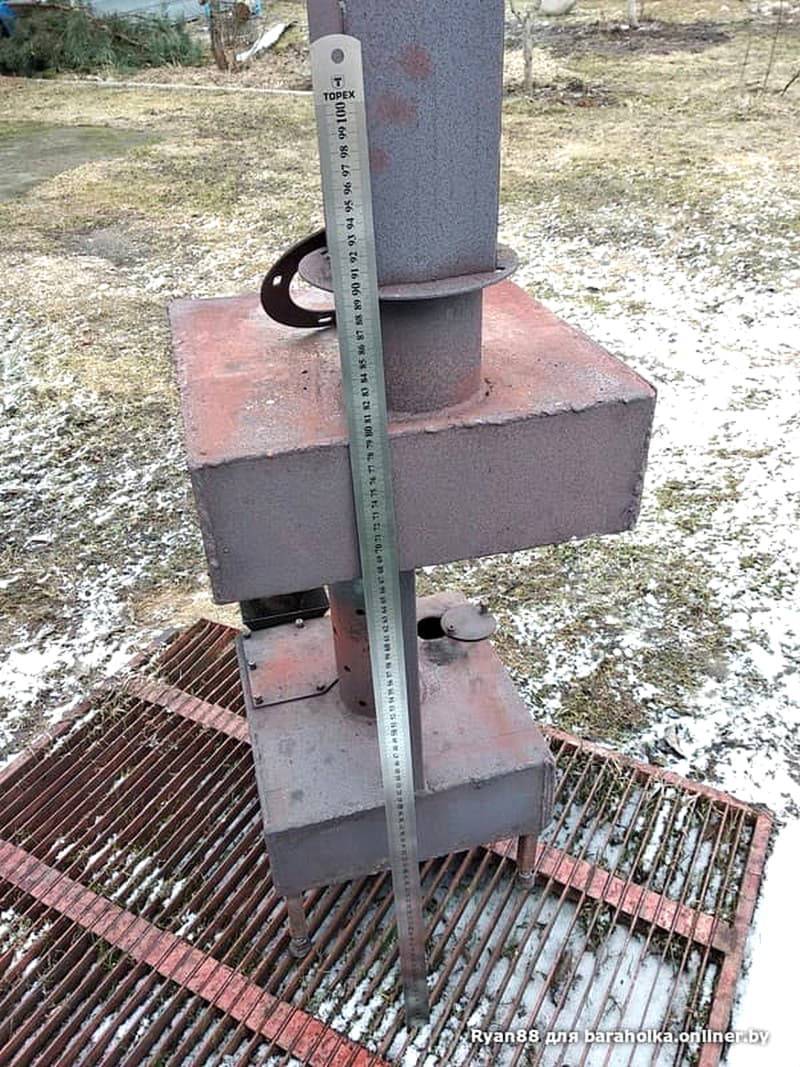

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

• Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
• Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
• Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Как сделать своими руками?

Сконструировать самостоятельно печь длительного горения несложно, следует уметь пользоваться:

• компактным аппаратом для сварки;
• турбиной;
• электродрелью.

Чтобы приступать к работам, рекомендуется сделать подробный чертеж изделия.

Работы начинаются с того, что вырезаются две небольшие двери: одна для дров, другая – чтобы вынимать золу. Фрагменты железа, которые вырезаются, будут служить «дверями» – выбрасывать их не рекомендуется. Намечается место, где будет привариваться арматура в 10 мм, шаг монтажа – около 2,5 см.

Снизу приваривается днище (если оно отсутствует), в крышке делается отверстие для дымохода. Дальше крепится полоса металла (порядка 60 мм). Сечение патрубка разумнее всего сделать стандартным: тогда будет возможность поместить дымовую трубу. К дверкам прикрепляются петли и замок. Если все сделать правильно, зазоры будут минимальны (их позволительно даже не обрабатывать герметиком).

Традиционно так сложилось, что гаражные буржуйки негерметичны. Если зазоры слишком большие, следует отрезать полоску шириной в 1 см и приварить ее по шву. Затем монтируется дымоход, после этого имеет смысл приступать к работам.

Горизонтальные печки делаются подобным способом. В горизонтальной печке ящик для золы помещается в нижней части. Сделать его можно из листа стали, используя уголки. Можно сложить печь из кирпича, но она будет занимать слишком много места.

Все, кто имел когда-либо дело с «буржуйкой», прекрасно знают: корпус печки часто раскаляется докрасна. Это не очень комфортно, а порой – небезопасно. Чтобы обдув и обогрев были более действенным, были изобретены специальные конструкции.

В верхней части закрепляется патрубок для крепления дымохода (чтобы это сделать, рекомендуется приварить небольшой отрезок трубы нужного сечения). После того как монтаж состоялся, металл внутри удаляется.

Важно не забыть про ножки (чтобы присутствовал зазор между полом и баллоном): их проще всего сделать из обрезков труб или уголков. К ножкам приваривают металлические квадратики для большей устойчивости

Затем устанавливается дверца. Поддувало делается из куска металла, к которому привариваются петли и замок. Существование небольших щелей – это благо, через них поступает кислород, что будет способствовать лучшей тяге.

Вопрос можно решить с помощью небольшого инженерного ухищрения: берутся две бочки разных сечений, и одна вставляется в другую. Образовавшийся зазор засыпается мелким щебнем, который перемешивается с сеяным песком. Таким образом, внутренняя бочка – это топка, а внешняя – импровизированный корпус.

Автономные системы

Чаще гараж приходится оборудовать собственной, независимой от внешних источников энергии системой. По необходимости, автономное отопление бывает:

• Постоянным. Гараж отапливается круглосуточно, в этом случае в целях экономии гараж утепляют.
• Периодическим. Если тепло нужно только на час или два. Подойдёт для холодных гаражей, затраты на монтаж оборудования минимальны.

Достоинством автономной системы отопления является независимость от внешних источников энергии. Подойдёт, если в гараже не нужна постоянно плюсовая температура.

• Возможность замерзания воды в батареях.
• Расходы на топливо, его поиск, переработку, складирование.
• Тратятся время и силы на сжигание топлива.
• Повышенная пожарная опасность.

Виды

Чтобы нагреть гараж, затрачивается определённое количество энергии. Получить её можно, сжигая топливо — энергоноситель. Вне зависимости от вида топлива система отопления бывает:

• Локальная. Нагрев воздуха происходит в месте сгорания топлива. Применяется чаще для быстрого прогрева гаража во время проведения ремонтных работ.
• Центральная. Тепло улавливается и распределяется равномерно по гаражу. Бывают системы с циркуляцией жидкого теплоносителя по трубам и батареям, и калориферные — с воздуховодами. Отлично подходит для постоянного поддержания температуры. В качестве теплоносителя лучше использовать не воду, а незамерзающий антифриз на основе этиленгликоля.
• Смешанная. Для экономии центральная система поддерживает положительную температуру, а если есть необходимость быстро разогреть воздух — в дело вступает «буржуйка» на дровах или газовая керамическая горелка.

Преимущества и недостатки

Основные достоинства:

• практически моментальный обогрев гаража;
• оборудование мобильное и компактное, его можно перемещать по боксу, устанавливая в нужном месте;
• не зависит от перебоев подачи электроэнергии.

Среди недостатков выделяют:

• при использовании природного газа потребуется много согласований и проверок газового оборудования и подводки трубы в гараж. А высокая цена проектной документации заставит задуматься о целесообразности такого метода отопления бокса;
• устройства с питанием от сжиженного, баллонного газа взрывоопасны;
• тепловая энергия не аккумулируется, поэтому потребуется оснащать поверхности защитными экранами с отражающими поверхностями. В этом случае теплый воздух, отражаясь, будет опускаться вниз, и обогревать бокс, а не греть плиту перекрытия;
• применяя печи открытого горения велик риск головных болей и заболеваний горла. Огонь сжигает кислород и делает воздух сухим. Поэтому потребуется провести систему принудительной вентиляции и поставить увлажнитель воздуха.

Современные газовые печи разработаны с учетом недостатков. Газовые печи каталитического типа не используют сжигание топлива при работе. Для лучшего и ответственного выбора потребуется знание видов устройств для отопления гаража.

Пример газового обогревателя для гаража
