Параллельный упор для циркулярки своими руками

Исполнение первое

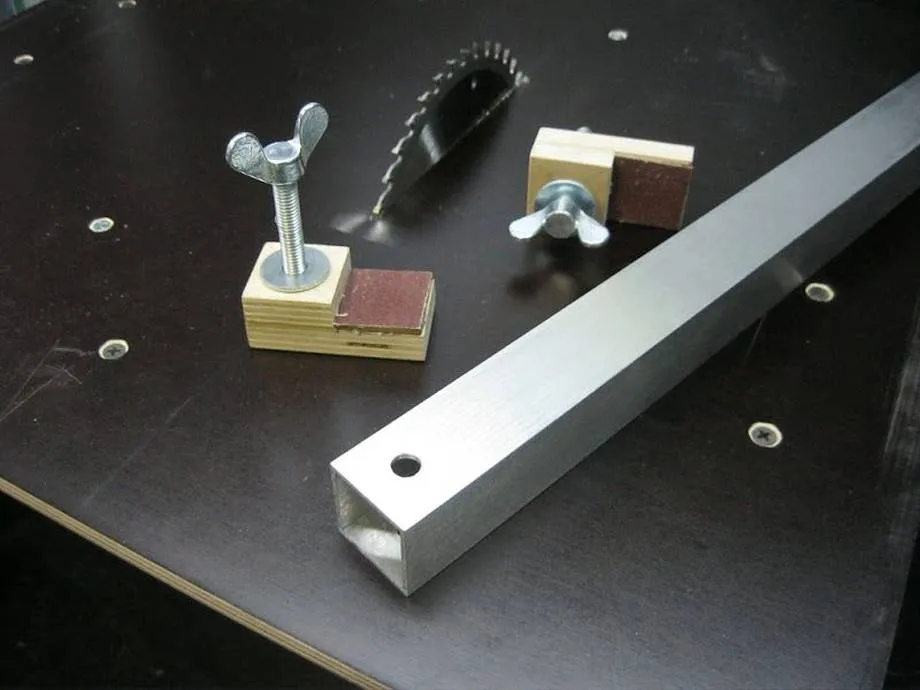

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

отпускаются обе гайки-барашки;
рейка перемещается до требуемого расстояния от диска;
фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Простая каретка для самодельной циркулярки

Данный вариант я буду рассматривать на примере изготовления каретки для настольного минициркулярного станка J1F-DS100, который ранее был переоборудован. Об этом в этой статье

Учитывая, что большинство мастеров будут изготавливать подобные приспособления для иных пил, в данном случае интерес представляет сам процесс изготовления и конструкция устройства (она типичная и распространенная), а не размеры, проставленные в прилагаемом чертеже.

Последовательность изготовления

Итак, в изготовленном станке мы имеем столешницу, выполненную из обычной фанеры.

(Пусть вас не смущает некая разница в размерах столешницы на дальнейших фото — я просто заменил фанерку на чуть большую, ибо понял, что размеры этой несколько маловаты)

Разметка направляющих

Чтобы в дальнейшем получить более-менее годный инструмент, необходимо максимально точно выполнить разметку и фрезерование параллельных пазов, в которые будут установлены полозки каретки. Первым необходимым условием здесь является их параллельность плоскости пильного диска. Для этого нужно как можно точнее «отбить эту линию» на поверхности столешнице. Если у посадки диска отсутствуют люфты и биение, то достаточно плотно приложить металлическую линейку к диску и провести искомую линию.

Фрезерование пазов под полозки

Теперь параллельно этой линии необходимо выфрезеровать два паза по обе стороны от пильного диска.

Чтобы обеспечить более-менее устойчивое положение каретки, я приблизительно поделил столешницу на три равные части и провел искомые две линии. Параллельность здесь является самым важным условием. Фрезеровать нужно по упору любым фрезером. Для этого микро-станка я использовал кромочный фрезер.

Изготовление полозков

Полозки можно изготовить из древесины твердых пород, например из клена. У меня под рукой оказался дуб и я напилил рейки из него. Вообще, если в пазы вставлен алюминиевый п-образный профиль, то износ полозков будет гораздо меньше. Я обошелся без профиля в силу того, что планирую купить станок Проксон и ресурса этой самоделки при условии нечастого ее использования мне будет достаточно. Те же, кто делает самоделку «всерьез и надолго» имейте этот аспект ввиду.

Рейки должны плотно сидеть в пазах, но иметь свободное скольжение и не болтаться в них. В противном случае будет болтаться и сама каретка. Рейки должны быть заподлицо с поверхность столешницы для простоты установки на них площадки каретки.

Монтаж основания каретки на полозки

Следующим этапом производится установка основания каретки на полозки. Для этого станка я беру лист МДФ толщиной 7 мм. Так как для установки основания я использую ПВА, то предварительно с каждого края полозка наклеиваю малярный скотч для предохранения поверхностей от попадания излишков выдавившегося клея.

Далее на полозки можно нанести клей

и поверх полозков положить заготовку основания, зафиксировав его струбцинами по местам склейки

После того, как клей высох, каретку извлекают, удаляют скотч и проверяют ее скольжение в пазах

Разметка углов каретки

Каретка устанавливается в пазы, включается пила, и делается пропил в передней части основания.

И вот относительно линии этого пропила и отбивают искомые 45 градусов по обеим сторонам. Это позволяет вести отсчет измерений от фактического положения пильного диска в пропиле каретки.

Далее спиливаем углы и получаем максимально близкий к итогу результат

Коррекция углов каретки

Устанавливаем упор на любое произвольное расстояние от диска и запиливаем 4 черновые заготовки

Складывая их в рамку, проверяем точность соединения на ус

При малейших отклонениях от правильного угла, подрезаем с нужной стороны край каретки, и снова производим пробную усовку, доводя таким образом до точного угла в 45 градусов.

После этого можно установить борта каретки заподлицо со срезом основания. С задней стороны выводим кромку каретки под прямым углом к диску пилы, обеспечивая тем самым возможность торцовки деталей под 90 градусов.

Дополнительные приспособления

Заготовка-шаблон. При необходимости изготовления однотипных деталей можно использовать одну из них в качестве шаблона-направляющей. Для этого отрезается заготовка требуемой длины и на один ее конец закрепляется упорная рейка. По ширине рейка должна совпадать с рабочим расстоянием. При работе с этим приспособлением упорная рейка должна плотно прилегать к торцу обрабатываемой детали. Так можно получить большое количество деталей абсолютно одинаковой длины без затрат времени на разметку линии реза.
Отрезной угольник. Для постоянного использования можно изготовить отрезной угольник. Он представляет собой две массивные деревянные или фанерные рейки, скрепленные саморезами внахлест в форме буквы “Т”. Длина выступающих концов перекладины буквы “Т”выравнивается до соответствия рабочему расстоянию циркулярной пилы. Установка выравненного конца перекладины напротив линии разметки позволит получить точный перпендикулярный разрез.
Кромочный упор. В состав стандартной комплектации циркулярной пилы входит угловой (кромочный) упор. Он позволяет делать распил параллельно кромке обрабатываемого материала. Используя самостоятельно изготовленный кромочный упор, за счет расширенной и более длинной базы можно получить более чистый и точный рез.

Для изготовления кромочного упора из фанеры толщиной 15 мм вырезается упорная рейка и основание для циркулярной пилы. В основании и упорной рейке при помощи ручного фрезера выбираются шпоночные пазы. Сами шпонки изготавливаются из обрезков твердого дерева или из той же фанеры и крепятся в пазы упорной рейки. Для усиления упора под углом в 90° к упорной рейке закрепляется еще одна рейка достаточной ширины, которая будет опираться на обрабатываемую деталь. Регулировка расстояния пропила от края заготовки осуществляется перемещением упорной рейки по направляющим с последующей фиксацией при помощи стопорного винта.

Для установки винта в основании пропиливается сквозной паз. Для увеличения точности распила и повышения безопасности работ рекомендуется использовать два винта. В пластине основания делается отверстие под пильный диск и устанавливается система крепления циркулярной пилы. Конструкция системы крепления может быть самой разнообразной и будет зависеть от конкретной марки пилы. Общим моментом для всех вариантов должна быть надежная фиксация циркулярки и возможность ее демонтажа с приспособления после окончания работы. Для удобства выставления требуемой ширины отреза материала на лицевой поверхности основания приспособления закрепляется измерительная лента.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Стол своими руками

Чтобы изготовить стол своими руками, необходимо подготовить следующие приспособления:

доску;
свой клей для мебели;
линейка;
циркулярная пила;
свой карандашик;
электрический лобзик;
фрезерный станок;
саморезы;
пильные инструменты;
сверлильный инструмент;
материалы для покрытия поверхности краской.

Сборка стола осуществляется следующим образом:

Создать чертеж поверхности. Рекомендуется брать большие параметры, чтобы было удобнее работать с оборудованием.
Изготовить столешницы. Для этого необходимо выпилить из толстой фанеры заготовку с помощью лобзика.
Обработать фрезером края и углы столешницы.
Разметить под установку циркулярной пилы. Заготовку нужно перевернуть и зафиксировать пилу под определенный угол без диска.
Примерить и скорректировать положения пилы. Это необходимо для того, чтобы установить диск.
Разметить под ребра жесткости на внутренней стороне столешницы.
Изготовить ребра жесткости из доски. Далее следует установить их по периметру заготовки с отступом на 10 см от края. Линейкой отметить центральная линий и места расположения саморезов.
Сделать сквозные отверстия по меткам.
Сделать разметку под подпольные ребра жесткости и распилить их.
Закрепить заготовки к столешнице клеем, прижимая их струбцинами с угла.
Изготовить и так же закрепить ребра с боков.
Не удаляя струбцины, скрепить конструкцию с помощью саморезов, определяя их в подготовленные отверстия.
Стянуть углы жесткости между собой двумя саморезами с обеих сторон. Снять струбцины.
Приступить к изготовлению ножек, высота которых должна достигать 1 метра. Для этого необходимо обрезать доску вдоль продольной оси и сделать небольшой угол, с одной стороны.
Закрепить нижние подставки. Чтобы конструкция была устойчива, нужно сделать стяжку.

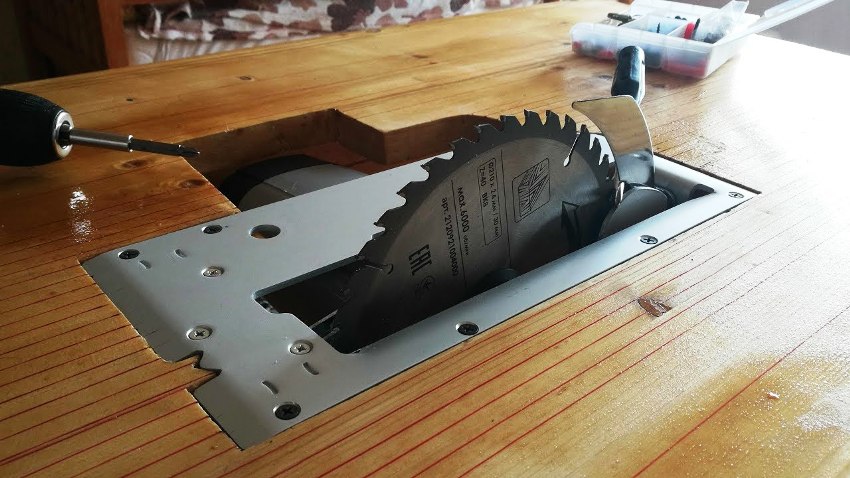

Установить циркуляционную пилу в подготовленный паз с внутренней стороны. Ее подошву закрепите болтами, а диск вставьте в заготовленную прорезь.

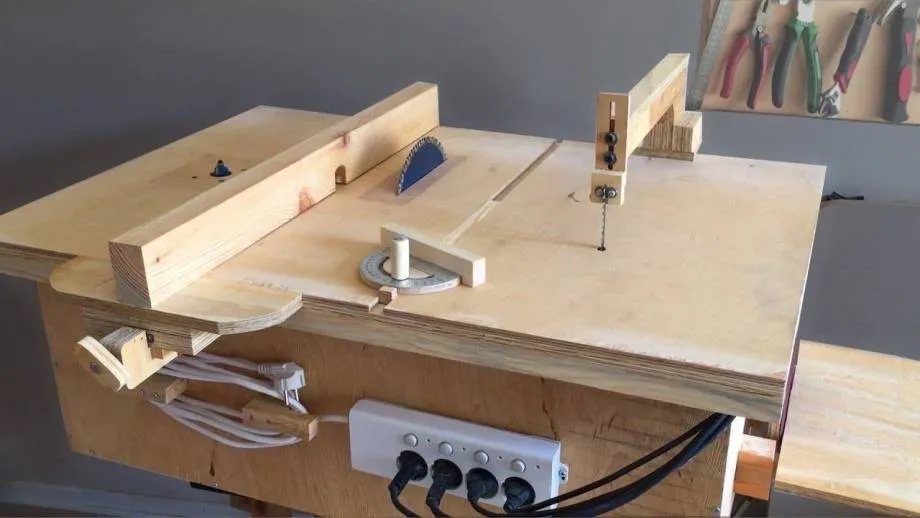

Готовый стол

Изготовленная каретка для циркулярки по частям.

Размер основания салазок (A), соответствует размерам циркулярного стола в мастерской, рисунок 1.
Для заднего (С) и переднего упоров (B) использована древесина с прямыми волокнами, умеренно плотная, такая как вишня, клен. Убедитесь, что упоры имеют абсолютно перпендикулярные края. Длины упоров по размерам соответствуют ширине основания(А).

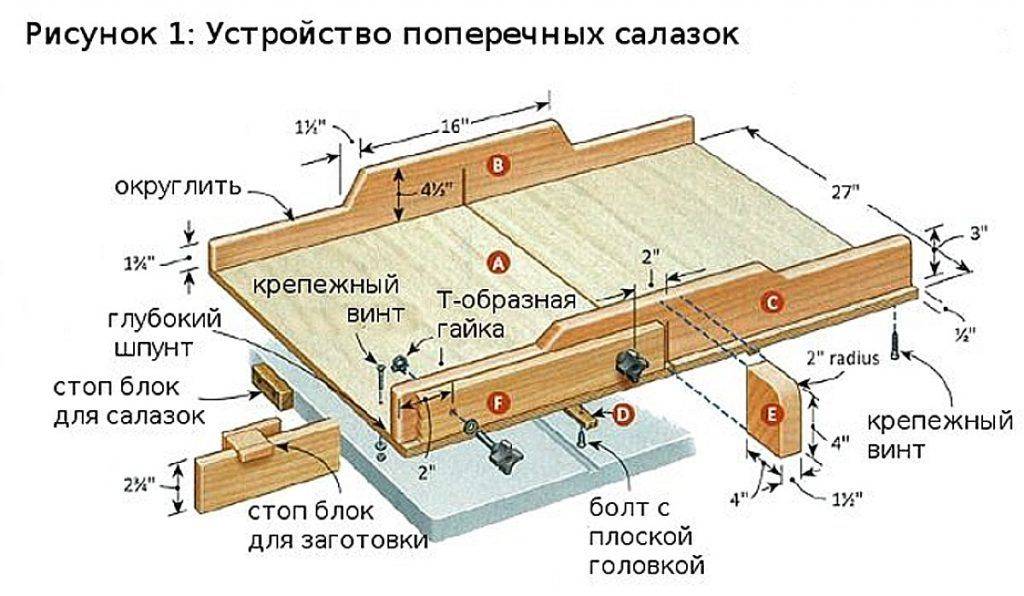

Как показано на рисунке 1, передний и задний упоры (B) и (C), в месте прохода пильного диска имеют значительное увеличение упора. Ленточной пилой или лобзиком округлите бока упоров для уменьшения веса и удобства.
Для изготовления направляющей планки (D) используйте древесину плотных лиственных пород, размер планки (бегунка) соответствует размеру паза в циркулярном столе.
Исходя из размеров пильного диска, сделайте защитный кожух (E), а затем ближний верхний угол округлите. (Предупреждение: защитный кожух не является ручкой. Не используйте его в работе при движении салазок!)

СБОРКА ОСНОВАНИЯ, УПОРОВ И НАПРАВЛЯЮЩЕЙ.

Закрепите жестко задний упор (С) к основанию (A). Просверлите и разверните в нижней части основания отверстия под шурупы с плоской головкой, для регулировки упора в дальнейшем.
Вставьте в паз циркулярного стола направляющую планку (бегунок)(D) смазанную небольшим слоем клея. Положите основание (A) перпендикулярно пильному диску на циркулярный стол и на направляющую планку (бегунок) и оставьте это до полного высыхания клея.
Затем возьмите несколько шурупов и зафиксируйте направляющую планку вначале с внешней, а затем с внутренней стороны салазок, как показано на Фото B.
Переверните основание и проверьте его посадку в пазах на циркулярном столе, при необходимости используйте скребок или наждачную бумагу и удалите излишки древесины на бегунке. (Примечание: Определить плотные места можно с помощью графитного карандаша. Натрите внутренние кромки прорезей на циркулярном столе карандашом, а затем вставив салазки в направляющую переместите их в прямом и обратном направлении. След от графита на бегунке укажет места, которые нуждаются в обрезке.)

Каретка для циркулярки и монтаж переднего и заднего упоров:

Добавочная рейка (F) на каретке, рисунок 1, нужна для работы с длинными заготовками. (Примечание: Рейка может быть установлена и с правой стороны, Т- гайки для болтов вставляются в потаи с внутренней стороны упора .)
Далее, просверлить сквозные отверстия в упоре и добавочной рейке, вставьте гайки и закрутите болты.
Сделайте пропил в основании салазок, не боле чем на 1/2 от общей длины каретки, фото С.
Отключите пилу. С помощью угольника установите перпендикулярно задний упор к пильному диску, фото С. Закрепите жестко упор к основанию с помощью струбцин.
Используйте широкий кусок древесины, из отходов и с абсолютно параллельными сторонами, сделайте тестовый поперечный рез, фото D. После реза переверните одну из половинок на 180 градусов и приложите его рез к резу другой половинки. Регулировку можно считать оконченной, когда между резами не будет зазора, фото D вставка.
После всех регулировок пришло время закрепить на шурупы вначале задний упор (С), а потом и передний упор (В).

Установка кожуха для диска и стоп-блок для салазок:

Приклейте и закрепите кожух для диска (E) к упору (С), фото E.
В целях безопасности, каретка для циркулярки должна остановиться в тот момент, когда верхняя часть лезвия пильного диска коснется кожуха диска, рисунок 1.
Два куска древесины жестко закрепленных на каретке и сбоку циркулярного стола решают эту задачу, рисунок 1.
Чтобы избежать потерю ручек, Фото G, рассверлите потаи под размер резиновых уплотнительных колец на внутренней поверхности добавочной рейки, Фото H.

Сделайте стоп-блок для заготовки, как показано на фигуре 2, он состоит из трех частей: передний стоп-блок (G), основной стоп-блок (H) и полоса стоп-блока (I). Перед склейкой трех частей блока, убедитесь, что все грани и ребра квадратные друг с другом.
Каретка для циркулярки смазана воском в нижней части салазок и бегунка, это позволит плавное скольжения каретки.

Предварительные размеры каретки для циркулярки показаны в таблице ниже:

Изготовление упоров для циркулярной пилы

Параллельный упор

Параллельный упор – это конструкция, предназначенная для продольного распила заготовки необходимой ширины.

Как правило, входит в комплект почти каждой ручной дисковой пилы. Такая незамысловатая конструкция способна принести немалую пользу.

В заводских упорах есть недостаток: для безопасности он устанавливается на величину для распилов шириной менее 20–25 мм. Это сделано для того, чтобы упор не задевал защитный кожух пилы.

Проблема решается очень просто – нужно прикрепить деревянный брусок с помощью саморезов к параллельной планке упора. Таким образом, минимальная ширина резки не уменьшится, а возможности увеличатся.

Поперечно-угловой упор

Как можно понять по названию, этот упор используется для распила досок под углом 90°, а с модификацией и других углов, также упор используется для торцевания досок.

Первым делом прикрепите на станину лист фанеры толщиной 10 миллиметров. В нём сделайте пропил под диск циркулярной пилы, что крепится снизу, после закрепите на листе направляющий брусок высотой от 2 сантиметров и упор, перпендикулярный направляющему, что крепится с нижней стороны листа.

Лишнее отрезается, а обрабатываемый материал крепится струбцинами к основе (лишнее расстояние, что вы будете отрезать, подбирается индивидуально под вашу модель пилы).

Далее установите к упору брусок, он должен быть закреплён под углом 45° к направляющему бруску, и обрежьте часть листа под таким же углом. Таким образом, вы получите модифицированный упор для продольных распилов и распилов под углом 45° градусов.

Угол упора можно изменить на любой вам необходимый. А также вы можете изготовить транспортир для циркулярной пилы и установить его на основу. С ним будет легко делать распилы под любым углом, однако изготовить его будет непросто.

Седловой упор

Если необходимо нарезать много одинаковых брусков, то вам пригодится седловой упор, который также крайне эффективен при распиле толстых брусков.

Форма упора п-образная, а основанием служит доска толщиной 2,5 сантиметра, её ширина равна толщине бруса, что необходимо распилить. По бокам к доске крепятся боковины – куски фанеры толщиной по 1 сантиметру, их ширина должна быть больше, чем ширина распиливаемого бруса. Это нужно чтобы обеспечить опору площадке циркулярки до того, как диск соприкоснётся с бруском.

Принцип работы прост: седло надевается на брус, струбцинами седло прижимается к брусу и производится распил. Боковины используются как упор для площадки при резке.

Если брус слишком толстый и не хватает одного реза, то брус переворачивается и делается ещё один рез.

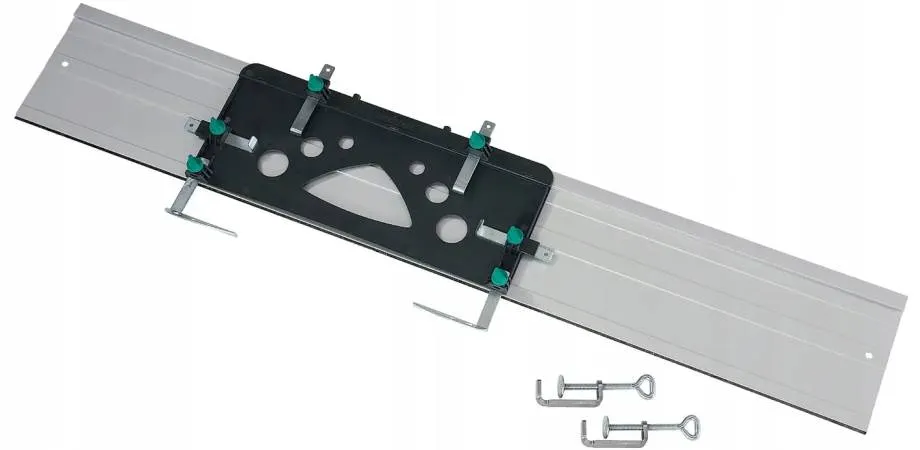

Направляющая шина

Для распила длинномерных и крупногабаритных листов пиломатериала используется направляющая шина для циркулярной пилы.

Основой шины выступает полоса из фанеры толщиной 0,8-1 сантиметра, её длина должна превышать длину листа, что будет разрезаться. Шина может быть как деревянной (15-20 миллиметровый брусок), так и металлической (металлический п-образный профиль).

К полосе шина крепится клеем или шурупами. С одной стороны необходимо оставить место для крепления к листу струбцин, а с другой стороны проводить распилы.

Кромочный упор

Кромочный упор – это приспособление для распила и параллельной кромке пиломатериала. Этот упор непрост в изготовлении своими руками. Начинающим, как и мастерам, советую для начала сделать его чертёж, дабы не ошибиться в изготовлении.

Кромочный упор идёт в комплекте с дисковой пилой. Обычно упор из набора малой длины, из-за этого распил может быть неровным на больших материалах.

Для изготовления кромочного упора большего размера вам необходимо для основы взять лист фанеры толщиной от 1,5 сантиметров, также из этого листа можно изготовить упорные планки.

Изготовление упора происходит в следующих действиях:

В основании из фанеры делаются пазы под шпонки.
Шпонки крепятся к упорной планке.
Делается ещё один паз между пазами под шпонки, однако этот сквозной, он нужен для крепления самой упорной планки.
В листе, что служит основанием, делается пропил под пильный диск циркулярной пилы.

Далее, поставьте по бокам планки-ограничители и специальные зажимы для крепления самой циркулярной пилы.

Принцип работы: упор устанавливается на материал, после чего нужно переместить упорную планку в пазах на необходимое для распила расстояние и прикрепить её через сквозной паз винтом.

По желанию можете закрепить кусок рулетки или линейку, это облегчит процесс разметки для распилов.

Рекомендую следующее видео, в котором автор изготавливает самодельный параллельный упор для циркулярной пилы:

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Заключение

Прежде чем приступить к изготовлению направляющей шины для ручной циркулярной пилы, следует определиться с нюансами её применения:

режим использования. Чем чаще вы будет использовать пилу, тем прочнее и качественней должны быть материалы, из которых сделана направляющая. Иначе трение, неизбежно возникающее при работе, приведёт к её износу и снижению точности реза;
параметры обрабатываемого материала. При большой толщине деревянных заготовок убедитесь в том, что диск пилы будет прорезать её полностью. Например, шина из фанеры или алюминиевого профиля, описываемые в этой статье, снижают глубину реза на толщину материала, из которого сделана шина;
технические возможности инструмента. К ним относятся: максимальный диаметр диска; возможность продольного и поперечного сечения; поворотная платформа, позволяющая пилить под углом.

Помните, что точность распила зависит не только от качества изготовления направляющей шины. На него также влияет и состояние инструмента. Следите за тем, чтобы опорная платформа пилы всегда была прочно закреплена и неподвижна относительно корпуса. Кроме того, не забывайте вовремя менять или затачивать диск пилы. Затупленные зубцы диска при работе оставляют большое количество сколов на кромке реза.

Использование направляющей шины с ручной пилой существенно расширяет область её применения. А возможность использовать такое приспособление не только с пилой, но и лобзиком или ручной фрезой, ещё больше увеличивает её ценность.
