Откатные ворота своими руками: поэтапная схема изготовления от А до Я! Советы, как построить бюджетный вариант ворот для дачи

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

• Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
• Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
• Монтируют механизм;
• Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
• На зубчатой рейке устанавливают концевики;
• Подсоединяют электричество;
• Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Условия установки

Прежде чем переходить к разработке плана, необходимо оценить изначальные возможности для установки соответствующего механизма. Существует целый ряд ситуаций, при которых этот процесс может стать затруднительным. О чем идет речь?

• Отсутствие необходимого пространства вдоль забора.
• Неровности забора в прилежащей к откатному механизму зоне – траектории движения створки ничего не должно препятствовать.
• Неровности прилежащей территориальной поверхности – они могут помешать движению створки снизу.
• Неуместно присутствующая калитка – она станет помехой для установки выдвижных ворот, уж лучше сделать откатные ворота со встроенной калиткой.
• Нецелевое использование – если вы планируете эксплуатацию такой установки для пешеходного прохода, то это будет не самой лучшей идеей в случае с откатными воротами, поскольку механизм таковых рассчитывается на определенное количество циклов.

Словом, прежде чем приступать к планированию, определитесь изначально со своими возможностями и оцените ситуацию: нет ли на вашем участке препятствий для работы механизма. Если они есть, но не значительные, то постарайтесь их поскорее устранить и смело приступайте к задуманному проекту.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

1. Возможность сварки в домашних условиях.
2. Надежность.
3. Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

1. Совместимость с крупногабаритными проемами (до 6 м) — в процессе эксплуатации створка сохраняет начальное положение и не провисает.
2. Эргономичность — в открытом состоянии полотно занимает не больше пространства, чем проем.
3. Износостойкость и надежность — при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер — специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

1. Свободный ход движущихся узлов.
2. Неограниченный заезд по высоте.
3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
5. Простоту монтажа электрического привода.

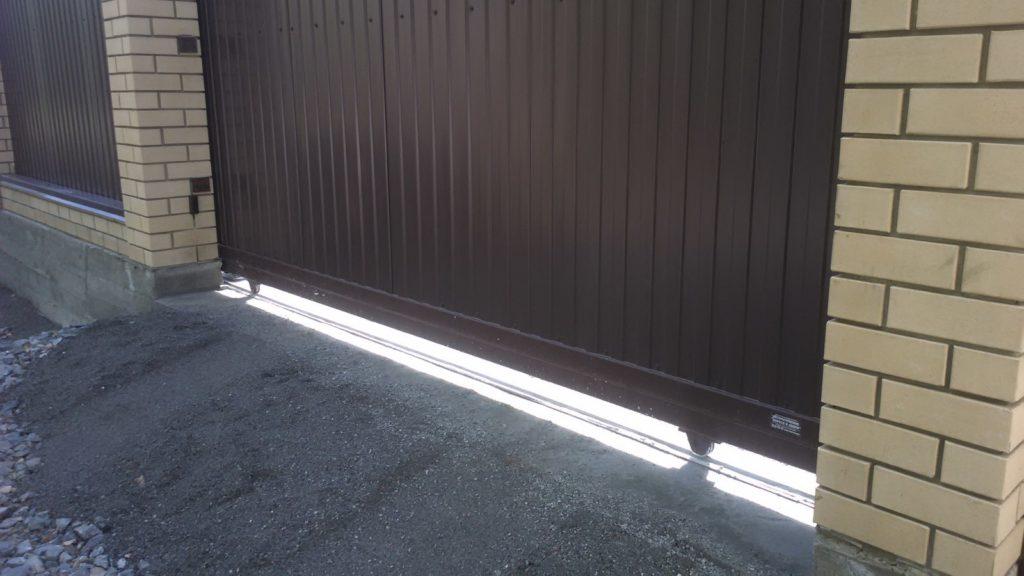

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

• лопаты: совковая и штыковая;
• бетономешалка;
• сварочное оборудование;
• шуруповерт (клепочник);
• рулетка;
• молоток;
• болгарка;
• маркер.

Плюсы и минусы откатных ворот

Прежде чем принять решение об установке таких ворот, необходимо ознакомиться с их преимуществами и недостатками.

Плюсы

• Простота и удобство в использовании;
• Относительно небольшая цена;
• Безопасность (риск получить травму при открывании и закрывании ниже, нежели у обычных ворот);
• Легкость сборки.

Минусы

• Дополнительные денежные расходы на фундамент, так как установка без него невозможна;
• Нуждаются в специальной фурнитуре, которая стоит достаточно дорого.
• Требуют место для отката. Его можно рассчитать, умножив ширину воротного проема в свету на коэффициент 1,4. Результат – это длина участка для отката;
• Во время непогоды рельсы могут забиваться снегом или грязью.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

• До 400 кг и не шире 4 м;
• До 600 кг и не шире 6 м;
• От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

• Направляющая для установки снизу;
• Скоба с роликовым механизмом для поддерживания;
• Роликовые опоры;
• Подставка для поддержания роликовой платформы;
• Концевые ролики;
• Улавливатели снизу и сверху;
• Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

• Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
• Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
• Поликарбонат – позволит создать легкие ворота;
• Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
• Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
• Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

• Лопата, лом, трамбовка;
• Тары для цемента, песка, щебенки и готового раствора;
• Сварочное оборудование;
• Болгарка;
• Молотки;
• Шуруповерт;
• Ключи;
• Рулетка;
• Карандаш;
• Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Бетономешалка Вихрь БМ-18АП

19 390 ₽
Посмотреть

Бетономешалка Вихрь БМ-20АЧ

22 190 ₽
Посмотреть

Бетономешалка БМ-200П

21 690 ₽
Посмотреть

Бетономешалка БМ-180П Вихрь

19 390 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-100

21 090 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-120

20 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-230

23 990 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-205

22 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-160

19 490 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-63

13 390 ₽
Посмотреть

Все предложения

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

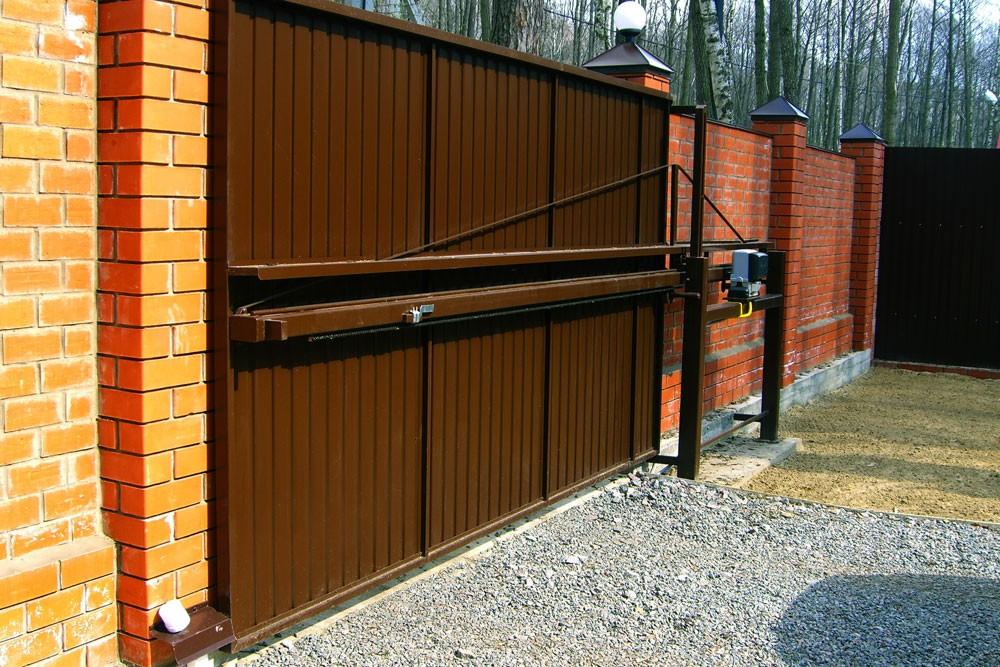

Слева хвостовик, незакрытый отделочным материалом

Монтажные работы

Когда бетон высох, а полотно уже подготовлено по заранее разработанной своими руками схеме с размерами откатных ворот, можно переходить к непосредственному монтажу. Последовательность действий здесь вырисовывается следующая:

• в направляющий рельс вставляются обе каретки на максимальном друг от друга удалении;
• на направляющую опускается подготовленное ранее полотно створки;
• происходит регулирование кареток: близлежащую к проему нужно поставить так, чтобы при открытии ворот оставалось расстояние от створки до одной каретки 20 см, а при закрытии – 5 см до другой каретки;
• проверяется корректность установочного процесса на ровность (обычно при помощи уровня), после чего детали прихватываются сваркой;
• осуществляется контрольная проверка конструкции, а затем стыки закладной и каретки привариваются друг к другу;
• при переходе к верхним оградительным роликам подготавливается закладная в столбе: если она присутствует, ролики крепят непосредственно к ней, если ее нет, то необходимо закрепить пластинку металла на болты – она будет имитировать закладную;
• на втором столбе к закладной крепится профильная труба высотой, соответствующей высоте самой выдвижной створки;
• устанавливается верхний уловитель: он прикрепляется к трубе ниже на 5 см от верхней части ворот для защиты от порывов ветра, а затем крепится нижний;
• зажимается концевой ролик в наплавляющей рейке – делается это посредством болтов или же сварки для лучшей фиксации;
• закрываются концы направляющей рейки заглушками – обычно это резиновая фурнитура.

Теперь ваша створка беспрепятственно выдвигается и задвигается. Как видите, при наличии нужного инструментария и соответствующего инвентаря сделать своими руками откатные ворота (сварить их собственноручно) не так уж сложно.

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

• Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
• Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
• Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
• Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

• Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
• Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Соединение рамы с каркасом

После того как была сварена рама и подготовлена обрешетка, их необходимо приварить друг к другу, чтобы получить единую конструкцию. Для этого необходимо наложить одну металлическую составляющую на другую, сделав соответствующие метки. Отрегулировав и проверив корректность наложения одной детали на другую, можно начать соединять каркас с рамкой по меткам прихватами сварки. Чтобы раму и каркас не повело, нужно следовать по периметру сваркой с интервалами в 50-60 см. Снова проверяем на ровность прихваченные друг к другу сваркой составляющие. Если кривых линий не обнаружено, завариваем шов намертво и переходим к сварке направляющего рельса и нижней части рамы посредством такого же метода, как и в работе с привариванием рамы к обрешетке.

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

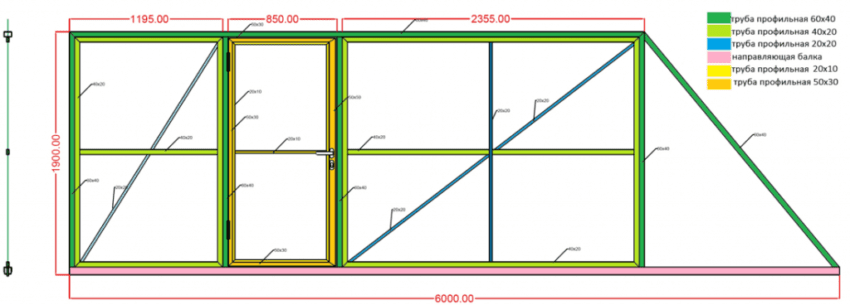

Чертеж откатных ворот с калиткой на проем 4000×2000 мм

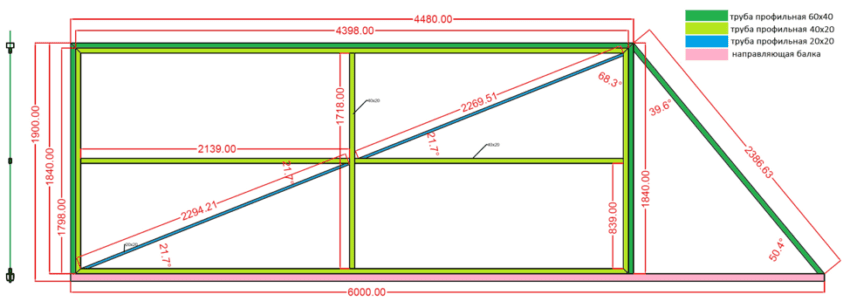

Чертеж откатных ворот на проем 4000×2000 мм

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Устойчивость к ветру

Ветер – еще один враг распашной системы. При сильных его порывах створку может вырвать из рук, а там она обязательно  зацепит не успевший отъехать автомобиль, или же откроется наизнанку, повредив при этом свои петли или даже раму. Инерция – страшная штука.

У откатных ворот такой проблемы нет. Их парусность никоим образом не совпадает с траекторией  движения створки, а потому они могут работать даже в самый жестокий шквал.

Статус

Пройдите по улицам. В 99% случаев, вам встретятся классические створчатые ворота, а потому установив откатную конструкцию, вы наверняка выделитесь из толпы, подчеркнув при этом свой социальный статус.

Так уж сложилось, что нищеброды откатными воротами похвастать не могут.

Убедили? Тогда движемся дальше!

Устройство ворот. Подготовительный этап

На этапе подготовки нужно определиться с планом работ. Он поможет упростить весь процесс монтажа и в итоге получить качественную конструкцию, которая прослужит без нареканий несколько лет. Выглядит он следующим образом:

1. установка столбов – опор;
2. сооружение фундамента;
3. подготовка полотна и других частей конструкции;
4. монтаж.

Итак, сначала нужно установить опорные столбы. Они предназначены для обеспечения устойчивости забора. Для них можно использовать бетон, дубовые брусы или кирпичи. Бетонируются они на глубину минимум 1 метр. Выкапывается яма соответствующей глубины и шириной 0,5-0,7 метра. Далее в нее помещается столб, уровнем выравнивается и заливается бетонной смесью.

Далее делается фундамент для опорной зоны. Для этого вырывается траншея глубиной 1,5-2 м и длиной вдвое меньше проема ворот. Нарезается арматура такой же длины и несколько штук 20 см и помещается в углубление. Закладная опускается, а швеллер равняется по верхнему уровню земли. После этого яма  заполняется бетоном. По технологии бетонное покрытие нужно выдержать около 4 недель.

Выбор

Облегчить работу по расчетам и подбору материала можно, просто скачав чертежи стандартных решений, которые выкладываются в Сети. Следующим этапом будет выбор материала и технологии сборки. Правильно подобрать материал также помогут онлайн-калькуляторы.

Главное, чтобы по ширине труба наружного каркаса была одинаковая с рамкой внутри. Например, если наружная рамка будет из профиля 30х60 мм, то внутреннюю можно изготовить из профиля 25х60 или даже 20х60 мм.

Устройство каркаса

Для самого ответственного элемента каркаса – опорной балки, или закладной, – выбирается швеллер. Стоит отметить, что советы сварить опорную балку из двух уголков или двух труб сечением 80х80 мм лучше отбросить сразу. Только швеллер, пусть громоздкий, пусть неудобный, но именно он будет работать, а трубы и уголки лучше пустить на направляющие и опорные стойки.

Профилированный лист для установки на рамку стоит подобрать более качественный с полимерным покрытием. Здесь нужно выбирать более дорогие модели. Толщина должна быть не меньше 0,5 мм, а покрытие – обеспечивать надежную защиту от коррозии.

С профлистом рекомендуется приобрести и крепежные материалы: саморезы, заклепки. Если планируется установить калитку в рамке ворот, то необходимо приобрести и притворную планку для обшивки периметра и калитки, и рамки профлиста вокруг.

При заливке фундамента понадобится, кроме этого, еще и арматура диаметром от 8 мм. Общее количество погонных метров арматуры посчитать несложно. При расчете ворот берется ширина створки: для ворот шириной два метра понадобятся две колонны фундамента на глубину промерзания грунта. Для каждого следующего метра ворот суммируется еще одна колонна из четырех прутьев арматуры плюс поперечины.

Ролики

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Виды и типы откатных ворот

Устройство и конструктивные особенности механизмов и способов установки.

По способу открывания:

раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;

откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.

Устройство раздвижных и откатных самонесущих ворот

Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.

По степени механизации:

ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;

автоматический откат. При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.

По типу направляющих:

подвесного типа. В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;

консольного типа. Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.

Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).

Откатные ворота подвесного и консольного типа

Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.

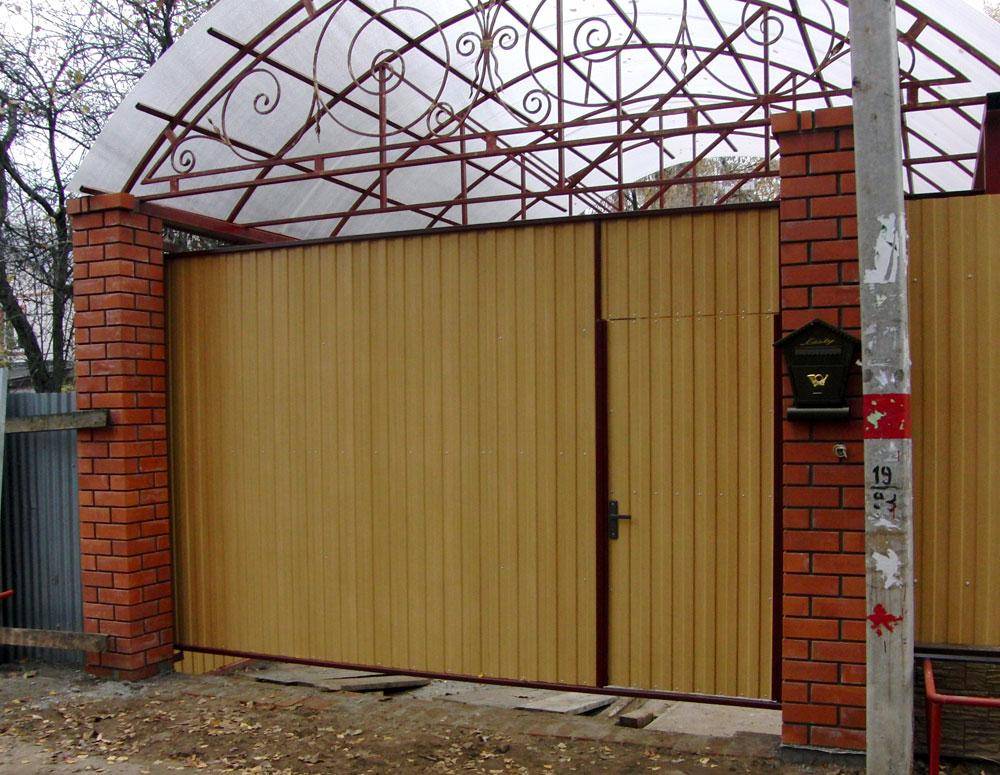

Откатные ворота из профнастила своими руками

Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.

Схематический проект

И пусть на первый взгляд затея кажется трудновыполнимой, по факту любой старательный и целеустремленный умелец может соорудить откатные ворота своими руками. Пошаговая инструкция выполнения соответствующих работ начинается с проектирования чертежа. Как и любой проект, изначальное планирование возведения раздвижной установки требует проведения конкретных замеров и построения схематического наброска.

В целом же механизм подобного рода ворот детально состоит из:

• направляющего рельса;
• верхнего и нижнего уловителей;
• концевого ролика;
• направляющей сваи;
• поддерживающего ролика;
• роликовой каретки и автоматики.

Как уже говорилось ранее, размеры необходимо определять с учетом метража двора и самого проема. Основными составляющими схемы раздвижных ворот будут замеры силовой рамы и внутреннего каркаса (обрешетки). Для изготовления рамы зачастую берут профильную трубу с прямоугольным сечением 6 см на 3 см толщиной в 0,2 см. Что касается внутренней обрешетки, достаточно будет трубы с параметрами 4 см на 2 см или 3 см на 2 см – здесь выбор определяется за счет наличествующего инвентаря. Внутренняя обрешетка вставляется в несущую раму и устанавливается на направляющий рельс – такова классическая схема чертежа откатных ворот. Конструкция при этом может варьироваться в зависимости от того, какие конкретно это будут ворота, ведь существует разветвленная классификация возможных моделей.

Покраска

Следующий этап в пошаговой инструкции откатных ворот своими руками – окрашивание полученной металлической конструкции. Предварительно необходимо зачистить полученные ранее сварочные швы посредством болгарки. Затем происходит процесс обезжиривания рамы и грунтование ее антикоррозийной грунтовкой. Когда грунтовка высохнет, можно переходить непосредственно к покраске. В этих целях лучше всего применять алкидную эмаль, но если таковой не имеется – вполне подойдет и акриловая краска. Процесс окрашивания можно проводить как краскопультом, так и кисточкой или красильным валиком. Правильным считается двухслойное окрашивание с соблюдением предварительного высыхания первого перед нанесением второго.
