Чертеж для изготовления откатных ворот

Установка раздвижных ворот

Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.

Схема для изготовления

От расчета материалов конструкции зависит следующее:

• сколько будет весить откатная конструкция;
• процесс монтажа;
• выбор комплектующих;
• длина и вес противовеса;
• парусность откатной панели.

Заливка фундамента под откатную створку

Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:

1. Один фундамент – заливается под закладную.
2. Общий фундамент – под закладную и под несущие опоры.

Чертеж с размерами каркаса

Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.

Несущие опоры откатной конструкции

Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.

Ширина и высота

Сборка каркаса по размерам

Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.

Загородный дом

К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.

Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.

Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.

Около дома

Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Уход

Для того чтобы продлить срок службы роликов, необходимо периодически их смазывать. Хотя, так как они располагаются защищенным образом, их работоспособность и долговечность в любом случае будет большой. Каретка въездного механизма ограждения также состоит из множества роликов. Они изготавливаются из полимерных материалов, поэтому являются относительно надежными. Сама каретка способна управлять калиткой и защищает механизм от различных тяжелых нагрузок и прочего воздействия.

Балка и каретка

Самыми тяжелыми механизмами считаются кованые ворота. Такие модификации являются одними из самых надежных устройств, так как прекрасно защищены.

Кованые раздвижные ворота

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Бетономешалка Вихрь БМ-18АП

19 390 ₽
Посмотреть

Бетономешалка Вихрь БМ-20АЧ

22 190 ₽
Посмотреть

Бетономешалка БМ-200П

21 690 ₽
Посмотреть

Бетономешалка БМ-180П Вихрь

19 390 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-100

21 090 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-120

20 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-230

23 990 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-205

22 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-160

19 490 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-63

13 390 ₽
Посмотреть

Все предложения

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

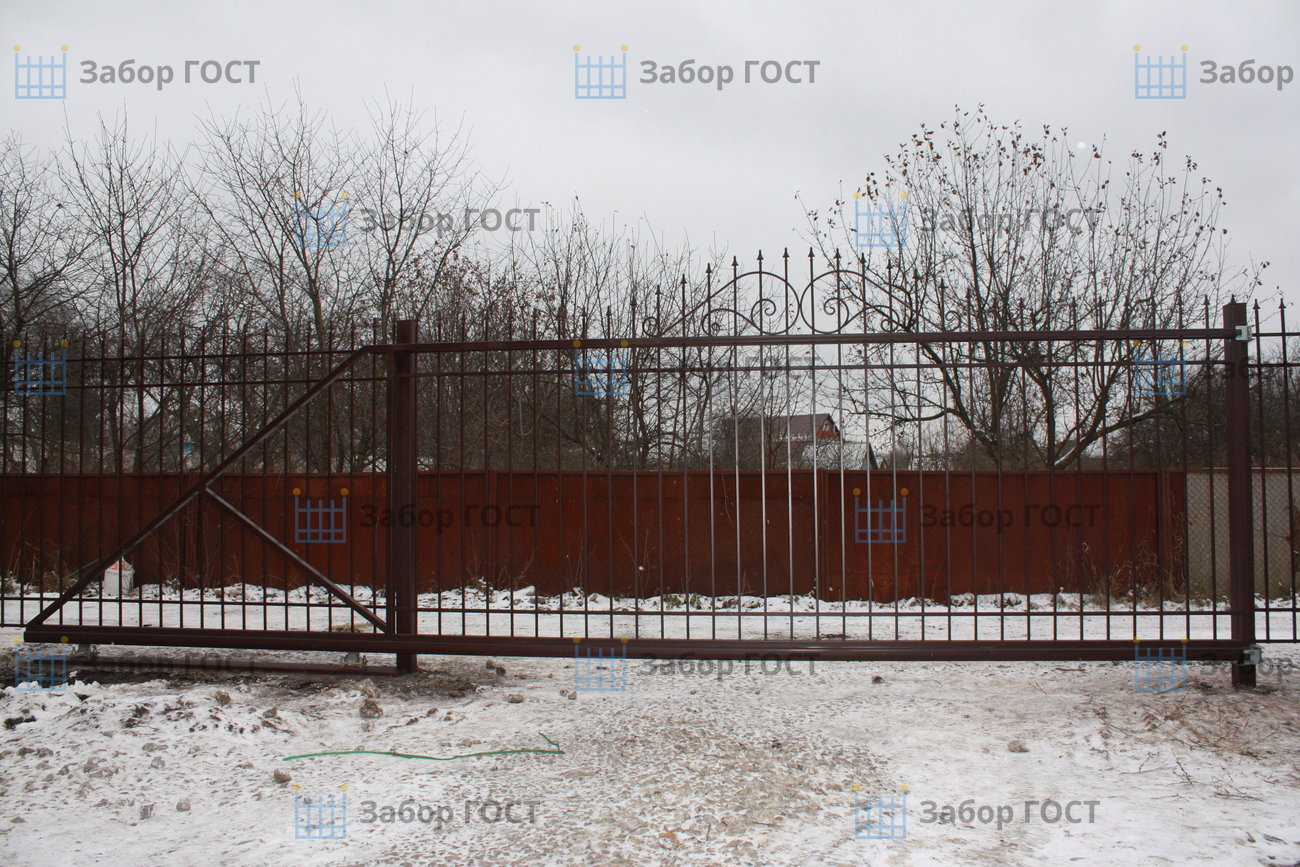

Слева хвостовик, незакрытый отделочным материалом

Как оснастить их автоматикой

Если вы планируете усовершенствовать механические ворота, вам понадобится набор автоматики, он продается в комплекте. В комплект автоматики входят следующие составляющие:

• пульт управления;
• электрический привод;
• блок управления;
• фотоэлементы;
• сигнальная лампочка;
• рейка.

К профильной трубе ворот с помощью зубчатой рейки прокладывают электрический привод. Затем механизм устанавливают к опорной поверхности при помощи сварки. В положении открытых ворот зубчатую рейку соединяют с направляющей так, чтобы обеспечивался запас в 10 см. На нее монтируют фотоэлементы, на последний столб устанавливают сигнальную лампочку. После завершения монтажа элементов включают электричество.

Заливка фундамента для откатных ворот своими руками

На следующем этапе производится заливка фундамента для откатных ворот: для этого потребуются арматура сечением 10-14 мм и швеллер шириной 160-200 мм.

Швеллер шириной 200 мм укладывается вплотную к столбу, а шириной 160 мм — отступив от столба на 5 см. Закладные в столбах фундамента для откатных ворот, устанавливаемых своими руками, необходимо монтировать заподлицо с кирпичной кладкой или отделкой.

Затем следует приварить к швеллеру заготовленные куски арматуры длиной 1 м.

После этого нужно выкопать яму в половину ширины проема ворот, в которую помещается швеллер вниз полками. Далее вся конструкция заливается бетонным раствором.

Раствор полностью застывает примерно через 4 недели. В результате должна получиться металлическая площадка с ровной поверхностью, куда потом будут приварены роликовые каретки.

Посмотрите видео, как своими руками сделать фундамент для откатных ворот:

Как определить габариты?

Размеры откатных ворот на этапе проектирования забора определяются, исходя из собственных предпочтений. В данном случае схема всей конструкции ограды составляется с нуля и можно подкорректировать ее на любом этапе. Однако в ситуации, когда забор уже построен, главным параметром является ширина проема. Она определяет размеры подвижной секции на роликах.

Габариты ворот

Створка может превосходить значение ширины проема в 1,2-2 раза. Однако рекомендуется выбирать вариант откатных ворот, который в 1,5 раза шире. Тогда секция будет иметь наиболее оптимальные размеры. Если нет возможности реализовать данное решение, ширина ворот может быть уменьшена до значения, которое составляет 1,2 от проема.

В среднем ширина машины достигает 2м, вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.

Условия, которые этому способствуют: близкое расположение подвижной секции к торцу соседнего забора; неровная поверхность почвы, из-за чего обустраивается ступенчатое ограждение.

Ширина проема зависит не только от собственных нужд и предпочтений, так как в некоторых случаях улица слишком узкая и даже легковой автомобиль не сможет развернуться. Рекомендуется выполнить пробный заезд на участок через импровизированные ворота. Для этой цели нужно вбить в грунт два колышка. Если разметка позволяет автомобилю свободно разворачиваться, составляется схема и продолжается обустройство ограды и ворот.

Чертеж и конструкция роликов

Для секции на роликах со средней балкой можно задействовать откатной механизм со скрытыми подшипниками. Такой вариант не требует регулярной смазки и надежно защищен от внешних факторов. Если рассматривать исполнение с нижней направляющей, то в данном случае также используются ролики со скрытыми подшипниками.

Это снижает расходы на обслуживание, а также исключает необходимость прилагать усилия для демонтажа конструкции с целью выполнения смазочных работ.

Пример чертежа раздвижных ворот

Чертеж откатных ворот:Стоимость откатных ворот сегодня заметно меньше, чем в прежние времена, однако, предлагается данное исполнение по более высокой цене, если делать сравнение с прочими аналогами. Но установку вполне можно произвести самостоятельно при условии, что будут соблюдены некоторые правила монтажа.

Плюсы и минусы откатных ворот

Прежде чем принять решение об установке таких ворот, необходимо ознакомиться с их преимуществами и недостатками.

Плюсы

• Простота и удобство в использовании;
• Относительно небольшая цена;
• Безопасность (риск получить травму при открывании и закрывании ниже, нежели у обычных ворот);
• Легкость сборки.

Минусы

• Дополнительные денежные расходы на фундамент, так как установка без него невозможна;
• Нуждаются в специальной фурнитуре, которая стоит достаточно дорого.
• Требуют место для отката. Его можно рассчитать, умножив ширину воротного проема в свету на коэффициент 1,4. Результат – это длина участка для отката;
• Во время непогоды рельсы могут забиваться снегом или грязью.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

• лопаты: совковая и штыковая;
• бетономешалка;
• сварочное оборудование;
• шуруповерт (клепочник);
• рулетка;
• молоток;
• болгарка;
• маркер.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Расчет веса

Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.

Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.

Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.

Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.

Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру  опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.

Монтажные работы

Сооружение каркаса

Трубы при помощи электроинструмента нарезают в соответствии с размерами, отмеченными в проекте. Далее собирается рама: методом сварки скрепляют все угловые соединения, приваривают стыковочные места. Сварные швы шлифуют, каркас проходят грунтовкой с антикоррозионными добавками и окрашивают алкидной эмалью.

Створку полотна зашивают с одной или с двух сторон. В первом варианте каркас приваривают вровень с лицевой частью рамы. Второй вариант предусматривает сварку посередине: в раму закладывают готовый каркас и проваривают небольшими участками. К раме, а точнее, к нижней ее части приваривают направляющие.

Обустройство фундамента

Для начала необходимо выполнить разметку для будущего фундамента. Далее выполняется установка ответного столба, чтобы не уменьшить проем, его располагают со стороны участка. Оставляют место под электрические кабели для подведения автоматики в дом.

Следующий этап – подготовка котлована, его глубина обычно не превышает 2 м. Далее по ширине рва закладывают швеллер. К швеллеру приваривают арматуру диаметром 12 мм. Закладка элемента выполняется арматурой вниз, швеллер устанавливают по уровню, параллельно открытию ворот. Бетонные работы выполняют только после укладки закладного элемента.

Установка ворот на участке

После полного застывания бетона можно приступать к установке ворот. Первоначально делают разметку. Далее две каретки размещают на некотором расстоянии друг от друга, а полотно ворот вставляют в направляющую рельсу. Систему необходимо отрегулировать, чтобы ворота не доезжали до края одной каретки примерно на 10 см.

После заваривания стыковочных участков каретки и закладной полости, выполняют установку оставшихся деталей: верхних роликов и металлической пластины на анкерных болтах. К столбу необходимо прикрепить отрезок трубы, на ней впоследствии будут установлены верхний и нижний ловители. По окончанию монтажных работ устанавливаются резиновые заглушки.

Об установке откатных ворот своими руками смотрите видео:

Типы откатных конструкций

Все откатные конструкции разделяются на несколько типов:

1. Подвесные конструкции. Такие изделия являются тяжелыми, но достаточно надежными, поэтому их часто устанавливают владельцы участков. Полотно таких конструкций закрепляется на балке для откатных ворот, которая располагается над проездом. Из-за этого в проем не могут проезжать высокие автомобили.
2. Консольные. Такие конструкции не оборудуются балкой над проездом. Они не боятся снега, сильного ветра и заносов пылью. Подобные конструкции устанавливаются на фундаменте, который создается сбоку от проема.
3. На винтовых сваях. Для установки описываемого типа конструкций на глубину 1500 мм закручиваются металлические сваи. Установка подобных конструкций происходит в течение нескольких дней.
4. Механические. Подобные изделия открываются вручную. Они имеют низкую стоимость, поэтому приобретаются многими владельцами участков. Но, выбирая такие конструкции, стоит помнить, что их лучше устанавливать на участке, который используется достаточно редко.
5. Автоматические. Такие конструкции оснащаются электроприводом и пультом дистанционного управления. При выборе такого варианта необходимо приобрести комплект автоматики для откатных ворот.

Стоит помнить, что независимо от типа конструкции такие ворота требуют свободного пространства около ограждения.

Крепежная профильная труба

Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.

1. Забетонировать ее вместе со швеллером (не очень удобно).
2. Вывести от столба несколько прутов арматуры и уже к ним приварить профильную трубу.

Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.

Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.

«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.

Подведем итоги

Существует огромное количество нюансов. Учесть которые человек, который не занимается данным вопросом профессионально, не может в принципе:

• Ошибка в выборе грунтовки и краски приведёт к возникновению коррозии и досрочному выходу ворот из строя (как минимум, к потере их товарного вида).
• Неправильный выбор глубины заложения фундамента может аукнуться перекосом основания ворот в результате морозного пучения грунта.
• Нарушения, допущенные в конструкции элементов ворот, могут привести к тому, что их повалит сильным порывом ветра или заклинит в результате малого просвета, оставленного между поверхностью дороги и нижней кромкой направляющей.

Только обратившись к профессионалам можно быть уверенным в том, что ваши ворота прослужат долго.
