Как выбрать и поставить автоматику для распашных ворот

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Виды автоматических ворот

Секционные ворота

Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.

Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы  больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.

Подъемно-поворотные ворота

Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.

В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот.  Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.

Откатные или сдвижные ворота

Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.

Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

Распашные ворота

Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).

Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.

Автоматические роллетные или рулонные ворота

Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.

Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).

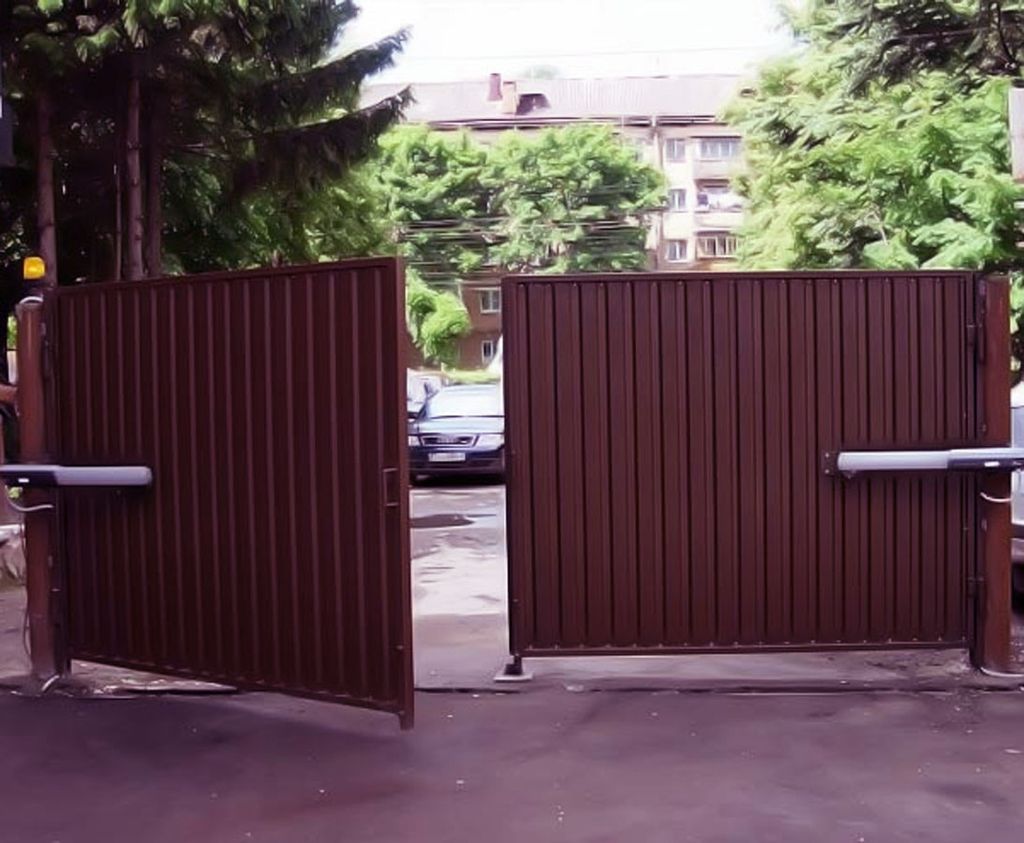

Что представляют собой распашные ворота на дистанционном управлении

Работа распашной системы от дистанционного управления

Из всех типов автоматических ворот распашные – самые распространенные и наиболее привычные. Каркас их создается из жесткого профиля. Для обшивки применяются панели, которые могут быть изготовлены из дерева или металла. Можно применить и кованые решетки, но их покупку далеко не каждый может себе позволить.

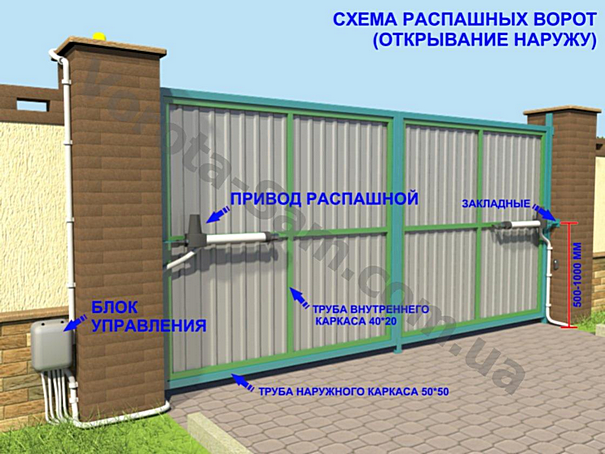

Основными элементами конструкции любых распашных ворот являются:

• столбы, к которым прикрепляются створки ворот;
• сами створки (при желании, с врезной калиткой);
• петли, посредством которых осуществляется крепление;
• центральные и боковые упоры;
• ручки для более удобного открывания и закрывания;
• засов;
• электроприводы с кронштейнами.

Столбы, к которым прикреплены створки, могут быть соединены друг с другом в верхней части с помощью уголка или швеллера. Обычно это делается, когда масса створок слишком большая. Соединение не позволяет столбам расходиться в разные стороны или, наоборот, сходиться.

Открывание распашных ворот осуществляется по классической схеме: пара створок распахивается в разные стороны. Для того чтобы контролировать процессы открывания и закрывания, используются специальные рычаги. На каждой створке имеются электрические приводы, от которых с помощью рычагов передается энергия.

Открываться автоматические распашные ворота могут в обе стороны: внутрь и наружу. С точки зрения пожаробезопасности, лучше установить створки таким образом, чтобы они открывались в сторону дороги. Это поможет избежать лишних неприятностей во время возможного пожара. Кроме того, ворота, открывающиеся наружу, выглядят более красиво. Главное, заранее перед их установкой позаботиться о том, чтобы было достаточно места для их открывания.

Также возможны автоматические распашные ворота вместе с врезной или отдельно стоящей калиткой. Открыванием калитки, как и воротами, можно управлять дистанционно. Она комплектуется электромеханическим замком. Стандартные размеры калиток – 1,8*0,8 м.

Виды приводов

Привод – это система, предназначенная для преобразования механической энергии в электрическую или наоборот. В зависимости от принципа работы, существуют механические и автоматически приводные механизмы.

Электропривод для распашных ворот WINGO

Автоматика делится на два типа:

1. Линейная;
2. Рычажная.

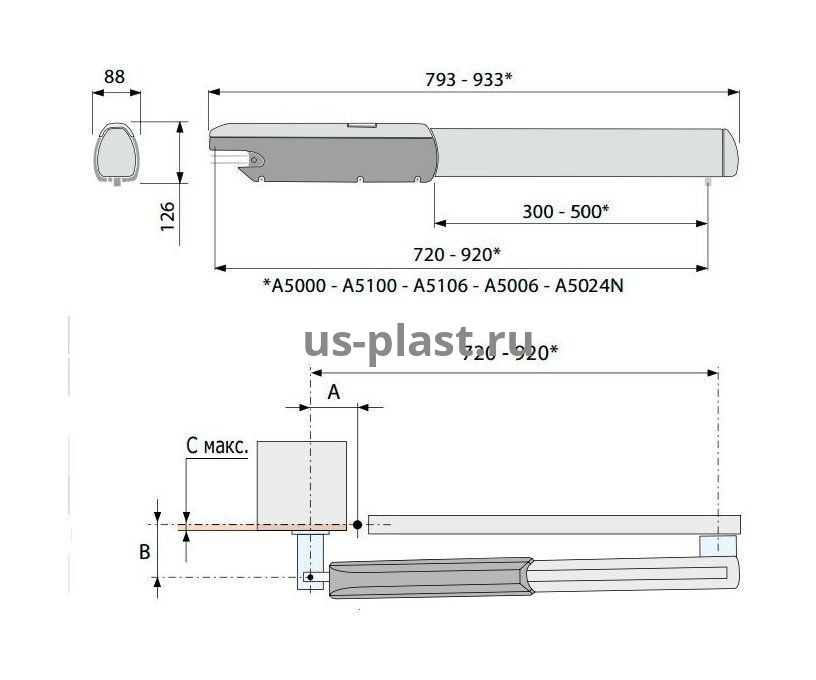

Линейный привод на распашные ворота – это надежный механизм, который работает за счет червячного редуктора в защитном корпусе. Это отличный выбор, как для гаража, так и для заборной калитки. Корпус изготовлен из алюминия или легированной стали, которые покрыты порошковыми красками, нанесенными под высоким давлением. Это позволяет обеспечить высокий уровень защиты редуктора от влаги и пыли.

Линейная модель

Достоинства конструкции:

1. Червячный электропривод имеет высокие показатели надежности и долговечности;
2. Он может использоваться для управления тяжелых промышленных створок (из бетона или толстого металла);
3. С его помощью можно организовать контроль двустворчатых ворот.

Механический рычажный привод легко можно изготовить своими руками, т. к. для открывания ворот таким образом используется колено, соединенное со створками. Когда редуктор включается в сеть, то он передает поступательное движение на рычаг. Этот механизм чаще всего используется для гаражных ворот или калитки, которые открываются внутрь здания.

Рычажный механизм

Особенности рычажных моделей:

1. Электромеханический рычажный позволяет открывать створки ворот поодиночке – это очень удобно;
2. При этом, на каждую створку устанавливается отдельный механизм. Это не только позволяет контролировать каждую половину ворот отдельно, но и обеспечивает высокий уровень надежности и безопасности;
3. Рычаги применяются для ворот, изготовленных из различных материалов.

Электрический рычажный привод может быть двух видов:

1. Подземный;
2. Наружный.

Подземный – это устройство, где редуктор спрятан в стальной короб. Корпус может находиться в одном из опорных столбов забора, дома, в фундаменте или под землей. Такая система используется для подключения бытовых калиток, и даже дверей складов и других промышленных помещений.

Принцип работы подземного устройства

Наружный имеет схожую конструкцию, но его установка осуществляется непосредственно на опорные столбы или забор. Приводы такого типа имеют большую популярность, нежели закрытые, т. к. они более простые в монтаже и обслуживании.

Автоматика для промышленных калиток

Безопасность

Схема безопасной установки автоматики

Система, имеющая напряжение 24 Вольта, является более безопасной и дает возможность подключить дополнительную резервную батарею, если в помещении часто отключается электричество. Однако такая система более чувствительна к перепадам напряжения в сети. На 220 Вольт система намного мощнее и не боится пониженного напряжения в электросети.

При установке электропривода необходимо обратить внимание на надежность креплений ворот к столбу, чтобы во время эксплуатации привода не выскочили дюбеля. Развитие технологий позволяет теперь использовать для крепления специальный химический анкер

Этот способ крепления распашных ворот осуществляется с помощью сетчатого дюбеля. В просверленное перфоратором отверстие в столбе вставляется дюбель. Для устойчивости и прочности он фиксируется специальным герметическим средством.

Достоинства и недостатки автоматических распашных ворот

Автоматическими воротами можно управлять дистанционно из дома или машины

Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.

Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.

Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.

Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.

Плюсы уличных ворот на автоматике

Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:

• небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
• высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
• экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
• придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.

Сколько места нужно для установки привода?

Для монтажа основных элементов электромеханического привода между проемом ворот и потолком должен быть достаточный запас свободного пространства.

Wlad363 Пользователь FORUMHOUSE

Я строю гараж. Проем ворот будет представлять собой прямоугольник из швеллера — 100 мм. Итоговые габариты проема планирую такие: ширина 3 м и высота 2,25 м. Вопрос: какой размер ворот нужно заказывать, и какие еще параметры указывать, чтобы потом без проблем установить ворота и автоматику?

Подобными вопросами озадачено большинство пользователей, планирующих приобретать автоматические ворота. Заказными параметрами ворот являются исходные размеры проема. В данном случае следует указать следующие габариты изделий: 3000х2250 мм. Следует отметить, что размер полотна несколько больше, чем размер проема. Делается это для более плотной герметизации проема и улучшения теплоизоляции помещения.

Что касается дополнительных данных, представляем вашему вниманию основные параметры, которые помогут определиться и с необходимыми размерами ворот, и с моделью автоматического привода:

• RM — высота проема ворот;
• LDB — ширина проема ворот;
• Н — высота притолоки (расстояние от верхней границы гаражного проема до потолка);
• SL и SR — расстояния от краев гаражного проема до боковых стен.

Edis Пользователь FORUMHOUSE

Если сначала планируете установить только ворота, а автоматику докупить позже, то до момента заказа конструкций нужно как минимум проверить значение перемычки. Перемычка — это расстояние от верха проема до потолка. Она должна быть достаточной не только для установки ворот на первом этапе, но и для их последующей автоматизации. И, конечно же, лучше приобретать ворота и автоматику сразу в комплексе. В таком случае можно и на более выгодную цену рассчитывать (за выезд монтажников платим 1 раз) и все нюансы по установке предусмотреть. Например, наличие розетки для включения привода в сеть, аккуратный монтаж всей проводки и т.д.

В целом, по словам специалистов, для установки автоматизированных ворот, как правило, достаточно высоты притолоки 130-210 мм и бокового расстояния 125 мм. Но эти цифры могут меняться в зависимости от производителя, серии ворот, типа монтажа и т.д. Поэтому лучше уточнить требования к этим параметрам при заказе.

Виды и основные характеристики электроприводов для распашных ворот

Основное предназначение электропривода – посредством преобразования электрической энергии в механическую обеспечить открытие-закрытие створок ворот с пульта управления.

Для автоматической системы распашных ворот чаще всего используются линейные и рычажные электроприводы, иногда – рычажные подземного типа установки.

Линейный электромеханический привод

Этот электропривод один из самых простых и надежных. Работает по принципу передачи силового вращательного импульса с помощью червячного редуктора на систему «винт-гайка». Как правило, выдвижной шток оборудован концевиками, что позволяет автоматически стопорить створки после завершения процесса открывания.

Алюминиевый корпус предупреждает попадание в рабочий механизм пыли и влаги, продлевая тем самым безремонтный срок службы. Основная масса линейных электроприводов рассчитана на потребляемую мощность 230 В, или же преобразованное трансформатором напряжение в 24 В. Надежно блокируется, исключая возможность вандального проникновения.

Рычажные электромеханические приводы

Конструктивной особенностью этого привода является передача вращательного момента от планетарного редуктора на шарнирный (локтевой) рычаг. Для того чтобы избежать произвольного распахивания ворот от ветровой нагрузки, устанавливается электрический замок.

Подходит для установки на кирпичные или бетонные столбы большого сечения с массивными петлями для ворот, расположенными по центру. Линейную автоматику в таких случаях не всегда возможно использовать. Вмонтированный блок управления значительно упрощает установку привода, но он более сложен в обслуживании.

Приводы для подземного монтажа автоматики

Этот электропривод работает по принципу рычажной передачи. Встроенный в стальной или алюминиевый корпус механизм автоматики устанавливается в земле, к створкам крепится рычаг, на который передается вращательный импульс. Эстетическое преимущество такого типа автоматики нивелируется сложностями обслуживания и некоторыми аспектами безопасности. Нарушение герметичности электрической части агрегата может привести к пробиванию тока на полотно ворот.

Типы автоматики для распашных ворот

Виды автоматики для распашных конструкций

Автоматические распашные вороты отличаются универсальностью, надежностью и долговечностью. Многие годы створки будут плавно открываться и закрываться, требуя на один такой процесс не более 15 секунд. Некоторые люди с недоверием относятся к различным электромеханическим системам, но, как показывает практика, жизнь при использовании таких ворот только упрощается.

Автоматика для распашных ворот бывает двух типов: линейная и рычажная. У каждого привода свои технические параметры. На них влияет и размер створок ворот, и условия монтажа, и даже температура воздуха в данной местности.

Самым распространенным является линейный тип, по-другому еще называют «червячным». Работа основана на возвратно-поступательных движениях штока. Внешне такой привод похож на продолговатый футляр, внутри которого расположен длинный винт. Он приводится в движение посредством редуктора, размещенного в задней части футляра. Если включить редуктор, червячная передача начнет притягивать створку или, наоборот, отталкивать ее.

Рычажный привод состоит из двух рычагов и редуктора, спрятанного в защитном кожухе. Корпус, внутри которого находится редуктор, прикрепляется к столбу ворот, а рычаг — непосредственно к створке.

Механику работы рычажных приводов можно сравнить с движением рук человека. С помощью длинных рычагов можно легко открывать даже такие створки, которые расположены относительно далеко от столба. Но расстояние в полметра обычно все же не превышается.

Автоматика для гаражных ворот

Иметь автоматические ворота в гараже значит обеспечить себе комфорт и удобство в дождь, снег или мороз. Благодаря наличию автоматического управления, не нужно устанавливать механические замки, блокировка при закрытии происходит автоматически. К тому же подъемные или рулонные гаражные ворота – надежная тепло и шумоизоляция.

Гаражные ворота – лучший вариант для защиты частного паркинга

Рынок предлагает несколько видов автоматических гаражных ворот:

• секционные. Состоят из панелей, соединенных петлями. Материалы для изготовления используются разнообразные. Они просты и легки в эксплуатации.
• подъемно-поворотные. Заходят под потолок целой створкой. Движение происходит за счет шарнирно-рычажкового механизма. Они более прочные.

Приводы для подъемных ворот различаются по мощности, их выбор зависит от веса ворот и ширины полотна.

В настоящий момент ведущий производитель автоматики для секционных ворот Alutech предлагает потребителю приводы, разработанные на базе линейки An-Motors под названием Levigato. Приводы подходят для ворот площадью от 8,4 до 18.6 м2 , что само по себе является прогрессом, ведь до этого приводы устанавливались на ворота площадью до 16 м2::

• Приводы An-Motors рассчитаны на полотно площадью до 8,4 – 16 м2, в зависимости от модели;
• Marantec изготавливает моторы, рассчитанные на площадь до 7,5 – 15 м2, в зависимости от серии и модели;
• Comunello выпускает технику, способную поднять конструкцию площадью до 8,4 – 16 м2.

Автоматика для ворот – лучший выбор для загородного участка

Alutech выпускает все необходимое для автоматизации гаражных ворот. За его историю присутствия на рынке производитель зарекомендовал себя с лучшей стороны.

Выбор автоматики для распашных ворот

Открытию ворот не должны мешать какие-либо объекты на участке

Перед установкой автоматики на ворота нужно осмотреть область, где планируется располагать привод. Поскольку после команды остановки ворота будут некоторое время перемещаться под действием инерционной силы, им не должны преграждать путь какие-либо предметы. Если в регионе в зимнее время выпадает много снега, его придется регулярно убирать. Следует помнить и о несовместимости  с такой конструкцией висячих замков.

На выбор блока автоматизации оказывают влияние следующие факторы:

Привод должен иметь запас прочности

Если скорость открытия створок неодинакова, должна включаться блокировка движения.
Важно, чтобы возможности автоматики соответствовали массе створки, иначе ветровой порыв может вывести систему из строя. Имеют значение площадь полотен и дистанция между петлей и столбовой опорой.
Интенсивность использования

При большой проходимости ворот предпочтение отдается быстро реагирующему механизму.
Влияние заморозков и температурных перепадов на качество работы автоматики.

Наиболее распространенные типы приводов – линейный и рычажный. Первый привлекателен низкой ценой, но створки при его использовании движутся медленно. Такую систему часто приходится дорабатывать, чтобы добиться полного закрытия створок при использовании. Вариант с рычагом несколько дороже, но работает эффективнее и быстрее, а также отличается простотой монтажа. Створки при его использовании закрываются до конца. Еще один вариант – подземный привод, отличающийся от предыдущих невидимостью стороннему наблюдателю. Устанавливать его сложнее, чем другие модели.
