Навес из поликарбоната у ворот: виды и монтаж

Выбор конструкций для укрытия машины

Определяясь с конструкцией укрытия, сначала необходимо грамотно подобрать для него место. От этого во многом будет зависеть и вид навеса. Сооружение можно выполнить отдельно стоящим, или пристроить его к какому-то основанию: стене здания, забору и т.д.

Навесы из поликарбоната во дворе для машины, пристроенные к стене здания

При монтаже пристроенной конструкции потребуется изготовить опоры только с одной стороны укрытия. Если выбирается отдельно расположенное укрытие, необходимо подготовить мощные опорные элементы, установленные на хорошем фундаменте.

Продумать следует и удобный подъезд к месту стоянки. Его нужно подобрать таким образом, чтобы не было пересечения с пешеходными дорожками.

Опорные конструкции могут быть установлены:

заглублением в грунт и бетонированием;
фиксацией на уже устроенной бетонной площадке;
креплением к опорным столбам из бетонных блоков или кирпича.

Каркас для навеса

Каркасом для навеса может служить металлические и деревянные конструкции. Но деревянное сооружение будет не столь долговечно, к тому же поликарбонат по эстетическим характеристикам лучше сочетается именно с металлом.

В качестве материала может служить стальной профиль, алюминий или кованые элементы. Первый вариант относится к наиболее бюджетным, но эффектнее всего с прозрачным пластиком будет сочетаться каркас из кованых деталей.

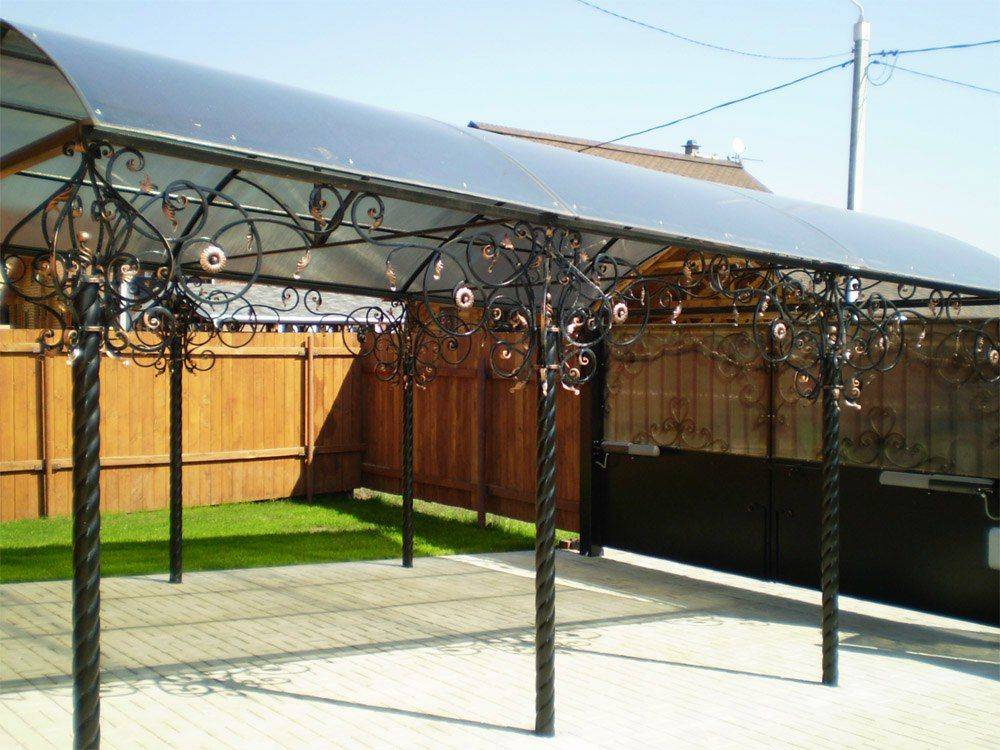

Каркас из кованых элементов

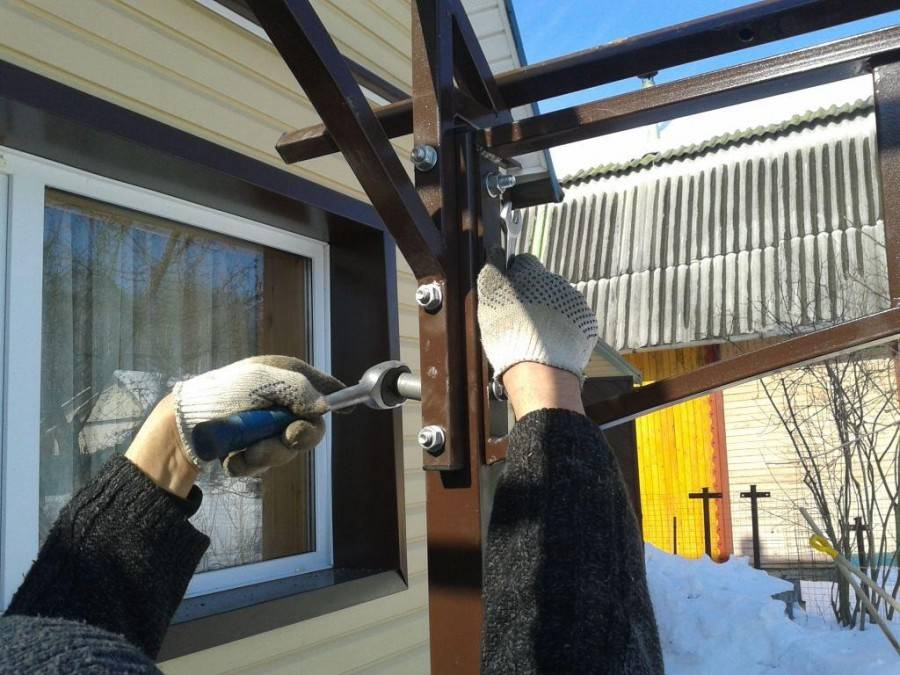

Металлические элементы каркаса между собой могут быть собраны при помощи болтового соединения или сварки.

Устройство крыши

Конструкцию крыши можно выбрать любой, главное, чтобы был предусмотрен наклон для схода осадков. Устанавливаются одно- и двухскатные кровли, навесы с виде арки, купола или конструкции сложных форм.

Габариты сооружения

Минимальный размер укрытия определятся добавлением к габаритам машины, как минимум, по одному метру. Если планируется установка нескольких транспортных средств, к суммарной ширине предполагаемых автомобилей следует добавить по метру на каждое авто и около 1 м для создания расстояния между ними.

Навес на один автомобиль

Оптимальной высотой для укрытия является размер около 2,5 м (если не планируется устанавливать Газели).

Основные критерии навесов для машин

Чтобы сделать действительно качественный навес для защиты автомобиля, нужно внимательно отнестись к выбору материала и процессу его монтажа. Поскольку от этого зависит многое.

Прочность

Необходимо рассчитать прочностной запас, чтобы правильно подобрать профиль, совместно с расчетом отрицательного запаса, который применять нельзя.

С учетом того, что у фермы слабым местом часто оказывается средняя часть, там они и ломаются под обильной толщей снега.

Стоит определить прочностной предел прочности, относящийся к излому в центральной части.

Устойчивость к влаге

Должна быть обеспечена в обязательном порядке защита от воздействия извне влажной среды – это основное функциональное назначение подобной постройки.

Дождь и снег не должны причинять неприятностей машине и владельцу.

Нередко проблематичными становятся зимы с обязательным образованием наледи. Она покрывает не только стекла, но и верхнее лакокрасочное покрытие.

Когда оттаявшая вода затекает в в дверные ручки, а затем застывает внутри, трудно попасть в салон.

Защита от солнечных лучей

Жесткое ультрафиолетовое воздействие позволяет краскам быстро терять первозданный цвет. Автомобиль теряет не только былую привлекательность, но и товарный вид.

Все приведенные моменты говорят в пользу начала строительства навесной конструкции, наиболее подходящей под конкретные условия.

Первоначально предстоит сформулировать требования технического характера для постройки. На основе их можно начинать проектирование, а также подбору материала в качестве основного.

Материалы каркасного навеса для автомобиля

Каркас для навеса можно изготовить из разных материалов: дерева, металла, железобетона, кирпича, натурального камня. Главное – чтобы его внешний вид органично вписывался в общий архитектурный ансамбль. Рассмотрим подробнее основные материалы.

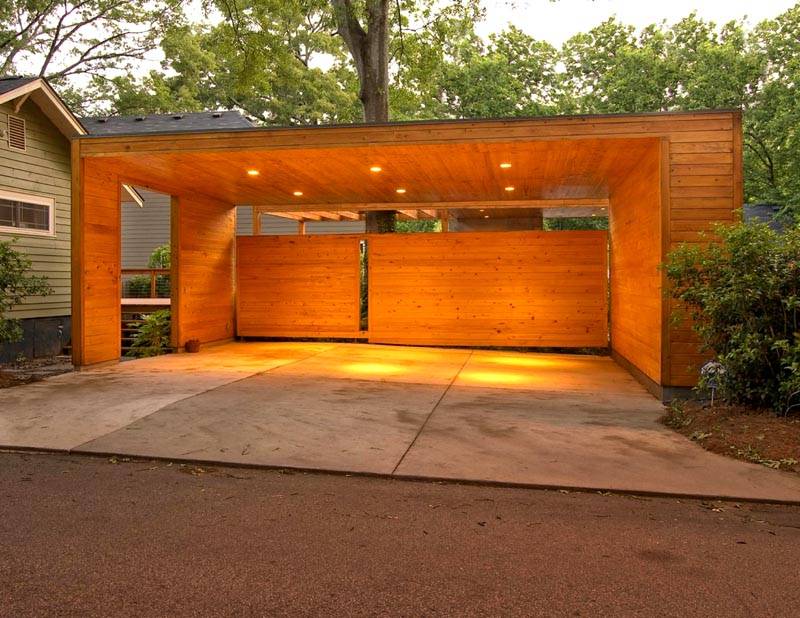

Навесы из дерева

Деревянные каркасы навесов для автомобилей, построенные и правильно обработанные своими руками, простоят на даче не одно десятилетие. Преимущества деревянного каркаса:

Длительный период эксплуатации	При условии тщательно обработки составами от плесени и насекомых древесина прослужит очень долго. Опоры из дерева нужно защищать от грунтовой влаги с помощью смолы или бетонирования, а наземную часть конструкции необходимо регулярно красить или покрывать лаком.
Простой монтаж	Сборка каркаса из дерева не требует специальных навыков или инструмента. Его установка занимает немного времени и может производиться собственными силами. Нет необходимости составлять сложные чертежи, проекты деревянных каркасов для авто могут быть самыми простыми. Детали каркаса из бруса элементарно распиливаются обычной ручной пилой и обрабатываются рубанком.
Невысокая стоимость	Цена материалов деревянного навеса для машины гораздо ниже, чем стоимость аналогичного комплекта из металлопрофиля. Правда нужно признать, что дерево-дереву рознь. Клееный брус или бревно обойдутся примерно в ту же цену.
Эстетичность	Навес как пристройка к дому или отдельно стоящая конструкция могут быть оформлены в разных стилях. Искусная резьба, монументальность бревенчатых сооружений и умелая обработка, открывающая естественную красоту материала помогут создать настоящий шедевр.

Для изготовления крытой паковки для дачина деревянном каркасе используют брус сечением 15 на 15 сантиметров. Этого вполне достаточно для прочности. Можно использовать простой бурс, клееный или бревно – все зависит только от бюджета и особенностей проекта. На фото несколько вариантов односкатных и двухскатных конструкций из дерева:

1 из 4

В интернете можно найти множество рекомендаций о том, как установить деревянные столбы так, чтобы строение было прочным и долговечным. Следующий видеосюжет подскажет, как сделать такой навес:

Watch this video on YouTube

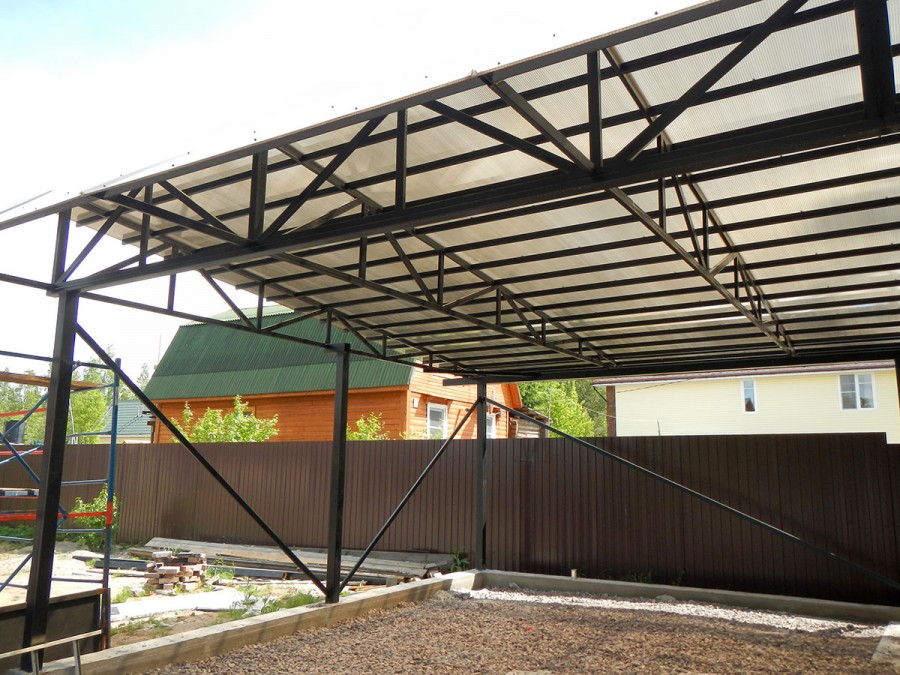

Навес для машины из металла

Металлический каркас не так прост в монтаже своими руками, как деревянный. Для его сборки потребуется сварочный аппарат с универсальными электродами. Резать детали нужно болгаркой с диском по металлу. Еще потребуется дрель с алмазными сверлами. Если вы уверенно владеете всеми этими инструментами, то работа не займет много времени.

Преимущества металлического каркаса:

Долговечность	Изделия из металла отлично подходят для эксплуатации на открытом воздухе. Металл не боится перепада температур, не рассыхается и не трескается, как древесина.
Эстетичность	Простые металлические конструкции выглядят очень изящными и легкими. Особый шик – использование художественной ковки для парковки на даче. Кованые изделия станут настоящим украшением участка.

Каркасы из металла потребуют профильной трубы диаметром 8 сантиметров для опор и четыре – для обрешетки. Можно использовать в конструкции стальной уголок. Для жесткости каркаса используют железные косынки.

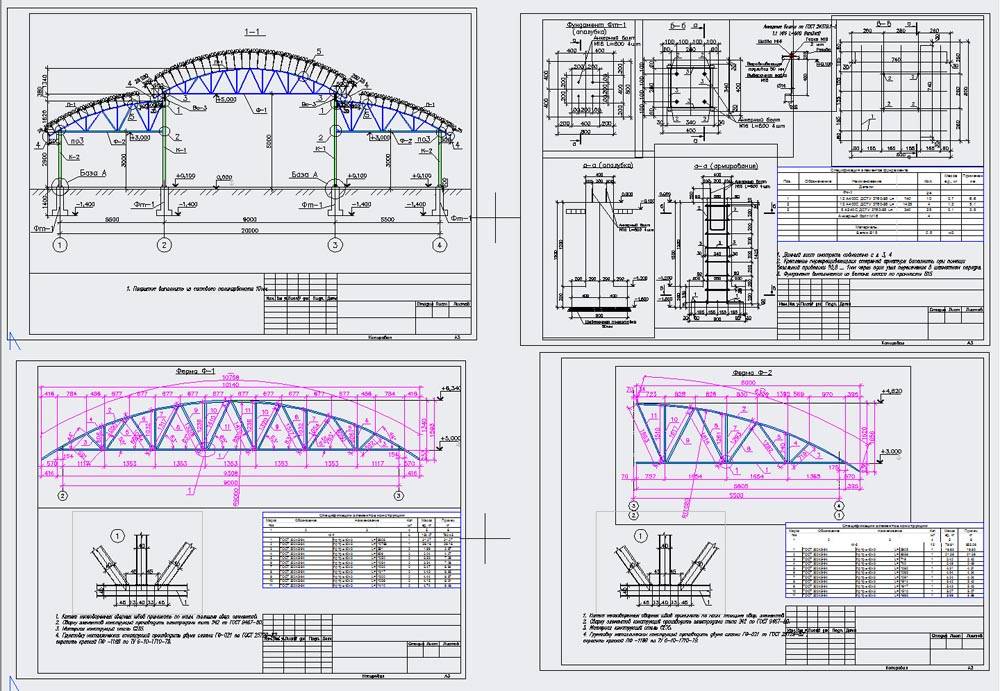

Чертеж металлического каркаса

Галерея фото металлических навесов:

1 из 4

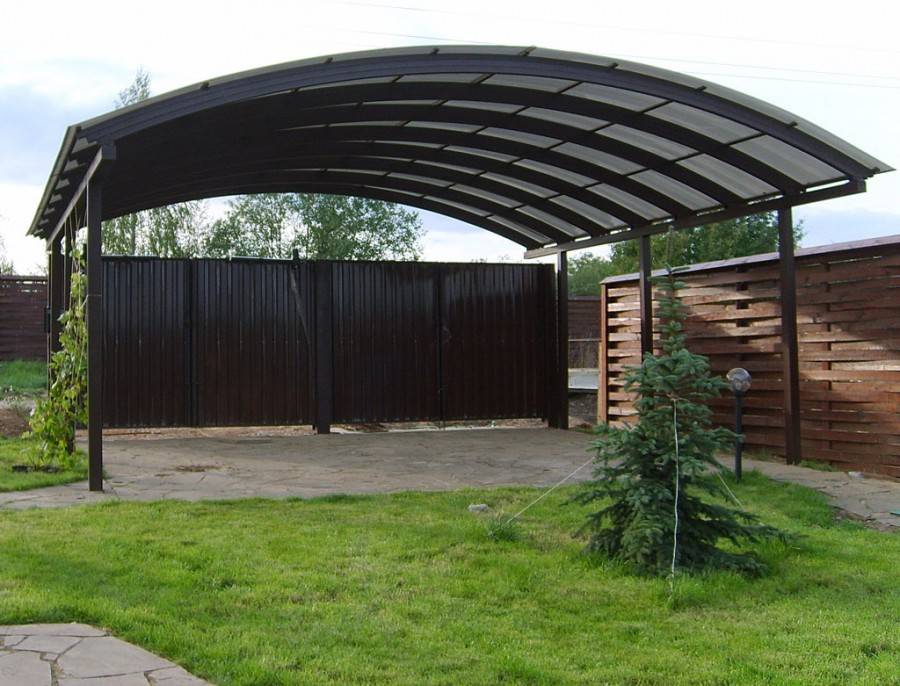

Из металла можно изготовить изящные арочные конструкции. Такая работа потребует дополнительных инструментов и навыков, но овчинка стоит выделки.

Как изготовить металлический навес в этом видео сюжете:

Watch this video on YouTube

Хранение и уход за поликарбонатом ↑

Конструкции из полимерных пластиков легки в обслуживании и уходе. Например, чтобы очистить навес из поликарбоната для дачи, достаточно вымыть его обычной водой, даже без использования каких-либо моющих средств. Можно воспользоваться губкой или тряпкой из мягкой ткани. Ни в коем случае нельзя применять агрессивные моющие растворы, содержащие щелочи, альдегиды, соли, изопропанол, метанол и другие. Во избежание повреждения слоя, защищающего от ультрафиолетового излучения, не стоит пользоваться острыми предметами.

Хранение поликарбонатаПроцесс имеет ряд особенностей, которые необходимо учитывать. Листы следует располагать только вертикально. Нельзя снимать защитную пленку, чтобы не повредить поверхность. Также стоит ограничить прямое попадание солнечного света и дождя. При транспортировке следует избегать сильных механических воздействий.

Как выбрать поликарбонат для навеса – какой лучше? ↑

Теперь Вы знаете какие бывают виды пластика и способы его применения. Осталось только выбрать поликарбонат для навеса. Какой лучше?

Для кровли всех вышеописанных сооружений: крыльца, балкона, террасы, веранды, бассейна, автомобильной парковки и прочего отлично подойдет сотовый поликарбонат, который позволит сделать навес любой формы и цвета.

Толщина сотового поликарбоната для навеса – выбираем по-умному

Стоит самым внимательным образом отнестись к выбору толщины сотового поликарбоната для навеса, которую следует подбирать, руководствуясь типом и предназначением будущей конструкции. Ключевыми моментами здесь являются: шаг обрешетки, расчет снеговой и ветровой нагрузки, радиус изгиба.

Для кровли наружных сооружений не стоит использовать самые тонкие листы. Бытует мнение, что купив панель меньшей толщины можно сэкономить, но это не так. Дело в том, что в этом случае придется использовать более частый шаг обрешетки, что приведет к дополнительным расходам. Но и покупать самые толстые панели, стремясь максимально повысить прочность и надежность конструкции, тоже не стоит. Следует подбирать толщину листов из поликарбоната, отталкиваясь исключительно от предназначения и особенностей сооружения.

Существуют общие рекомендации по выбору толщины настила для навесов:

Сотовые панели, толщиной 4 мм, прекрасно подходят для сооружения парников, теплиц, рекламных конструкций.
6-8 мм — для широкого применения, например, для строительства козырьков, всевозможных навесов, витражей, различных перегородок, крыш.
Листы толщиной 10 мм применяются для вертикальных поверхностей: шумозащитные барьеры, зенитные фонари;
16-миллиметровые панели выдерживают серьезные нагрузки и превосходно подходят для кровли больших площадей, например, автомобильной парковки.

Каркас для навеса из поликарбоната При проектировании основы конструкции, необходимо учитывать продольный (q) и поперечный (d) шаги каркаса. Для продольных несущих опор рекомендуется шаг не более 700 мм, для поперечных – рассчитывается исходя из толщины листа, и для 8-16 мм панелей составляет не больше метра. Если же толщина пластикового листа меньше 8 мм, то шаг делается до 700 мм.

Выбираем цвет сотового поликарбоната

Наряду с толщиной, важно правильно выбрать цвет сотового поликарбоната. Панель может быть самых различных раскрасок и степеней прозрачности: бирюзовые, молочные, синие, зеленые, бронзовые, матовые, прозрачные и т.д. При выборе цвета главное учитывать предназначение конструкции

Например, бирюзовые, синие и зеленые панели идеально подойдут для сооружения навеса из поликарбоната над бассейном, но будут совершенно непригодны для строительства козырьков над торговыми прилавками, полностью искажая цвет продуктов и товаров

При выборе цвета главное учитывать предназначение конструкции. Например, бирюзовые, синие и зеленые панели идеально подойдут для сооружения навеса из поликарбоната над бассейном, но будут совершенно непригодны для строительства козырьков над торговыми прилавками, полностью искажая цвет продуктов и товаров.

Для покрытия теплицы, конечно, следует использовать прозрачные листы, а вот для навеса над зоной отдыха они вовсе не подойдут, поскольку совсем не защищают от солнечных лучей.

Качество сотового поликарбоната, важно ли?

Качество сотового поликарбоната напрямую зависит от изготовителя. Выбирая продукцию известных брендов, вы можете быть уверены в надежности и экологичности продукции. Добротное изделие имеет специальный слой защиты от ультрафиолетового излучения, нанесенный на поверхность листа. Он прекрасно защищает сам материал и все, что под ним находится от агрессивного воздействия солнечных лучей.

Важно и количество вторичного сырья, использующегося для изготовления листов, которое не должно превышать установленных норм. Компании, дорожащие своей репутацией, придерживаются строгих стандартов, обеспечивая высокий уровень качества поликарбоната

Что представляет собой поликарбонат, его характеристики

В последнее время этот материал получил широкое распространение в качестве заменителя стекла. Поликарбонаты относятся к группе термопластов, для изготовления которых основным сырьем служит бисфенол А. Гранулы материала не имеют цвета и запаха. Производство пластика осуществляется в соответствии с ГОСТ Р 56712-2015.

Характеристики поликарбоната

Различают два вида поликарбоната:

Монолитный материал, или литой. Он внешне очень похож на стекло. За счет своей прочности (он прочнее стекла), стойкости к нагрузкам и прозрачности его часто применяют при остеклении строений. Но, по сравнению с сотовым, он обладает меньшей теплоизоляционной способностью.

Популярностью пользуются многослойные плиты. Производится литой поликарбонат в виде прямых и профилированных листов. Толщина их может варьироваться от 2 мм до 2 см.

Листы монолитного поликарбоната

Наиболее часто монолитный материал применяется при устройстве конструкций со строгими линиями. Но очень эффектные сооружения получаются из скругленных деталей.

Сотовый поликарбонат. Производится он экструзионным методом. Этот материал получил также названия: ячеистый или структурированный. Он состоит из нескольких слоев, соединенных при помощи ребер жесткости.

Сотовый материал

Сотовый пластик может иметь одну камеру (при изготовлении его из двух листов), быть двух-, трех- и четырехкамерным. Последний вид состоит из 5 листов, соединенных 4 рядами перемычек. Выпускается также усиленный вариант панелей, который имеет диагональные перемычки.

Толщина материала может варьироваться от 4 мм до 16 мм, но встречаются и более толстые модели. С помощью сотового материала изготавливаются крыши, навесы, теплицы, рекламные конструкции, вентиляционные фонари на крышах, перегородки, перекрытия.

Для устройства навеса оптимальным выбором станет поликарбонат, имеющий толщину от 6 до 12 мм. Более толстый материал использовать нецелесообразно

Помимо толщины, следует обращать внимание и на плотность плит

Навес под машину из поликарбоната не следует изготавливать из листов с плотностью менее 0,72 г/куб.м, иначе они могут не выдержать серьезные воздействия — например, град. Необходимо приобретать материал с нанесенным защитным покрытием от ультрафиолетовых лучей, что обеспечит больший срок его службы.

Какой вид поликарбоната для изготовления укрытия выбрать — личное дело каждого, большое значение имеют технические требования к конструкции и ее декоративности. Немаловажным станет и экономический аспект, если, например, выбирается навес для машины из поликарбоната: цены на сотовые модели гораздо ниже.

Сравнительные параметры двух типов поликарбоната

Как видно, сотовый материал отличается гораздо меньшим весом, но монолитный — более долговечный. Помимо стандартных листов, имеющих размер 2.1 х 6 или 12 метров, выпускаются и плиты 1.05 х 6, 1.2 х 6 и другие форматы.

Преимущества навесов из поликарбоната

Поликарбонат отличается:

хорошей ударостойкостью и несущими способностями;
низкой теплопроводностью;
высоким светопропусканием;
гибкостью, что позволяет изготовить интересные конструкции;
стойкостью к воздействию многих агрессивных сред;
красивым внешним видом;
экономичностью;
простотой монтажа;
хорошей долговечностью.

Навес для машины на дачу из поликарбоната

Автомобиль, установленный под таким навесом, будет надежно укрыт от осадков (особенно важна защищенность от града), падающих листьев и почек, солнечных лучей и птичьих загрязнений.

Недостатки конструкций

Несмотря на то, что плюсов у поликарбоната масса, как и у любого другого материала, у него есть свои недостатки.

Поликарбонат плохо переносит воздействие высоких температур. При нагревании он начинает расширяться, что может привести к деформациям конструкций.
Материал подвержен механическим повреждениям, его можно легко поцарапать.
При отсутствии защитного покрытия от ультрафиолетовых лучей поликарбонат под их воздействием быстро желтеет.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

в козырьке над балконом.
в бассейне.
в мангале.
в автомобиле.
в беседке и патио.
над крыльцом;

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

под ним легко разместить автомобиль, защитив его от дождя, града, снега;
навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;
благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

Навес из поликарбоната покрывает большую часть двора

конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;
благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;
очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

Проект навеса, пристроенного к стене загородного дома

функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;
с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;
кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;
припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;
пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;
даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

По каким критериям сравнивать?

Сказать, что один материал лучше другого, только посмотрев на него, нельзя. Каждый из них имеет свои преимущества и недостатки, которые имеют разное значение при строительстве разных навесов. Однако по некоторым критериям сравнить материалы можно. К таким критериям относятся:

прочность и надежность, от которых напрямую зависит срок службы навеса;
светопроницамость – количество пропускаемого света, измеряемое в процентах;
удобство монтажа, то есть насколько легко или сложно крепить тот или иной материал к каркасу своими руками;
комфорт при эксплуатации, здесь мы подразумеваем то, насколько сильно нагревается воздух под навесом из конкретного материала, есть ли при этом неприятный запах;
внешний вид – немаловажный критерий при создании дизайна на территории участка;
цена.

Определяем срок службы и прочность материала

Поликарбонат представляет собой монолитный или ячеистый полимерный пластик. Ячеистый или сотовый поликарбонат довольно часто применяют в строительстве навесов. Профнастил – это листы оцинкованного железа, покрытые слоем полимера определенного цвета и имеющие профильную форму. Благодаря такой форме профнастил имеет жесткость и высокую прочность. Кровельный профнастил имеет особый профиль и высоту волны профиля. Специальное покрытие защищает листы от ржавчины, что продлевает эксплуатацию. В теории можно, конечно, делать навесы из нержавеющей стали, но представьте, сколько это будет стоить и как выглядеть?

Поэтому в отношении срока службы можно точно сказать, что профнастил выигрывает у поликарбоната. Испытывая большие нагрузки, профнастил может прослужить от 25 до 40 лет. А вот срок службы поликарбоната всего 10-15 лет, хотя и это немало.

Прочность и надежность навеса из того или иного материала будет зависеть не только от прочности материала, но и от способа укладки, обрешетки крыши и правильных расчетов нагрузки. Для кровли используют разный профнастил, например, НС35, НС44, Н57, Н60, Н75. Ширина профилированного листа варьируется в пределах 75-100 см, толщина металла 0,55-0,9 мм, высота волны 35-44 мм. Длина листа может быть разной от 2,5 до 12 м, чаще всего металл режут в листы по 6 м.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Таблица размеров, рекомендуемых специалистами для обрешетки

Классификация ферм:

По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам

Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.. Двухскатный навес из поликарбоната – проект с коваными элементами

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

При наклоне 22-30о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
Если скат в 15-22о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

литого 2,050*2, 3, 6,12 м;
сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Свойства материала

Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:

Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.

Закупка

Данный этап очень важен и требует отдельного подхода. Дело в том, что поликарбонат является весьма специфическим материалом, к которому необходимо приобретать специальный фитинг и крепеж

При этом очень важно учитывать модель выбираемого материала

Если делается навес из поликарбоната своими руками, то проще всего прийти на рынок прямо с чертежом, который можно показать продавцу. Он не только подберет необходимые переходники и специальные саморезы, но может дать консультацию или же предложить свои изменения в проект. Однако с самого начала стоит самому просчитать количество необходимых элементов и их тип, что проще сделать с использованием специального программного обеспечения.

При закупке металла для изготовления каркасов, рекомендуется сразу договориться о том, чтобы длинные элементы порезали по размеру. Это поможет сэкономить на транспорте и избавит исполнителей от дополнительной работы.

Стоит отметить, что стоимость профилей для поликарбоната бывает очень разной. Обычные заглушки можно приобрести за 50-70 рублей, а вот соединительные планки могут стоить до 700 рублей.

Самостоятельный монтаж навеса к дому

Для создания навеса из поликарбоната своими руками, Вам, помимо поликарбоната и металлического профиля, понадобится такой набор инструментов:

Дрель или шуруповерт;
Сварочный аппарат;

Навес из поликарбоната можно построить своими руками

Саморезы;
Наждак;
Рулетка, уровень, карандаш или маркер.

Навес из поликарбоната получается совсем недорогим, особенно если выполнять работу своими руками

Алгоритм работ следующий:

Создание чертежа навеса из поликарбоната;

Чертеж навеса из поликарбоната

Совет! При замерах не забудьте добавить по 30 см к ширине порога с каждой стороны.

Расчет необходимого количества материала;
Разметка. Нужно пометить на стене места крепления опоры;

Навес из поликарбоната прекрасно переносит перепады температур

Сборка каркаса. Отрезаются трубы нужной длины и спаиваются с помощью сварочного аппарата между собой.

Совет! Помните, чем больше площадь козырька, тем чаще должны быть расположены перекладины опоры.

Опорные брусья закрепляются на фундаментах с помощью металлических уголков или скоб

На стене горизонтально закрепляется брус

Между передними стойками закрепляются две горизонтальные поперечины

Для соединения стропил с горизонтальной балкой на стене используются металлические уголки

Затирка швов наждачной бумагой;
Подготовка отверстий в трубах для болтов;
Фиксация конструкции. Опоры крепятся к стене при помощи саморезов;

Навес из поликарбоната, пристроенный к дому, в современном стиле

Грунтовка и покраска зафиксированного каркаса;

Для обрешетки подойдут длинные брусья небольшого сечения, например, 50х50 см.

Монтаж поликарбоната. На торцы листов устанавливают герметик и заводят их в профиль на трубах каркаса
Герметизация швов. Все стыки нужно загерметизировать.

Приобретая или делая своими руками козырьки и навесы из поликарбоната, обязательно проверьте качество материала

Когда стыки обработаны, можно снимать с поликарбоната защитную пленку и наслаждаться своим творением.

Как выбрать цвет материала?

Толщина материала – это не единственный критерий, по которому нужно делать выбор. Дело в том, что окраска панелей может быть самой разной, равно как и степень их прозрачности. Ниже приведены самые популярные на сегодняшний день варианты окраски.

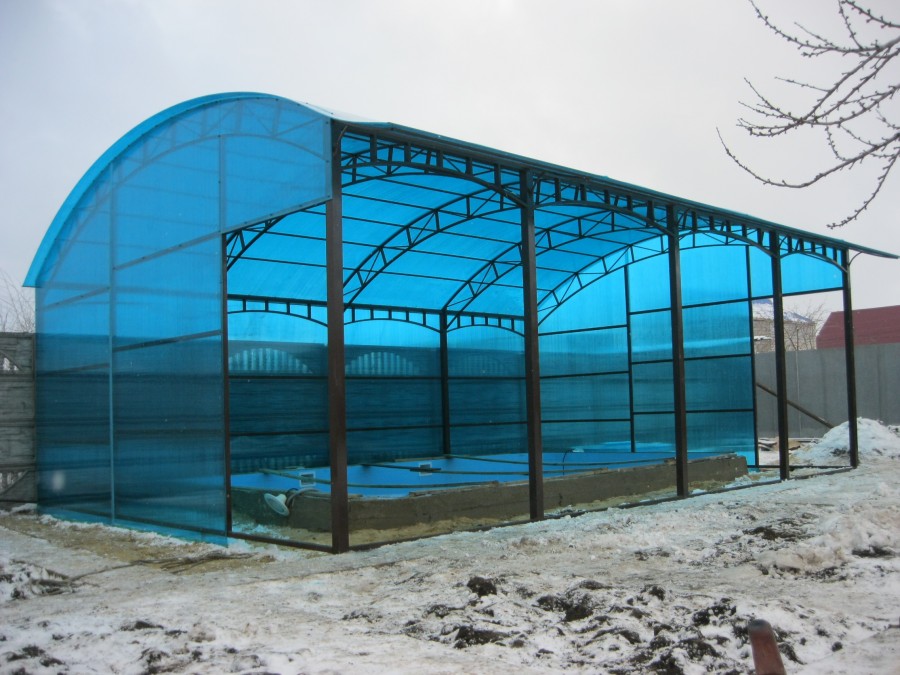

Что нужно принять во внимание при выборе того или иного цвета? Прежде все, назначение планируемой конструкции:для бассейна, к примеру, идеально подходит синий, зеленый, голубой цвета, но они же совершенно не подходят для создания навесов над прилавками, так как целиком исказит цвет продаваемой продукции. Если речь идет о теплице, то для нее, очевидно, лучше применять прозрачный материал. Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света

Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света

Если речь идет о теплице, то для нее, очевидно, лучше применять прозрачный материал. Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света.

Технологические нюансы создания

Процесс сборки

Этапы создания включают в себя создание проекта, подготовку площадки, изготовление каркасной основы, установку панели.

Чтобы выполнить проект следует замерить площадку и прорисовать каркасную основу, подобрать основу для каркаса – деревянную либо металлическую. Для навеса – тип пластика (соты, монолитный), прорисовать навес из поликарбоната.

Совет: Проектирование должно основываться на учете нагрузок (ветер, снег, дождь). Спроектированную основу используют для подбора материальной основы, при необходимости изменяют, дополняют конструкцию навеса над воротами. К примеру, рассчитывая удаленность опор, друг от друга основываются на возможном влиянии природных факторов – осадках (дождь, снег). Она может быть 1000 – 1500 мм.

Расчет и подготовительные работы

Чтобы получить прочный козырек и каркас с минимальными расходами, следует правильно провести расчет. Для этого нужно знать площадь навеса

Важно учесть, что толщина листа подбирается так, чтобы он мог выдержать снег зимой. Надежность конструкции в основном зависит от основания.

Затем устанавливается вертикальная нагрузка. Многие владельцы коттеджей и загородных домов интересуются, как сделать навес из поликарбоната. Справиться с подобной задачей можно самостоятельно, не привлекая к этой задаче специалистов.

В первую очередь требуется разработать чертежи, на которых обязательно указываются все размеры. Нужно также определиться с расположением силовых элементов и их количеством. Стоит обязательно учитывать силу воздушных потоков, характерных для местности, где устанавливается навес. Если он монтируется для машины, то его размеры должны быть больше автотранспортного средства.

Следующим шагом станет определение толщины элементов опоры. Следует позаботиться об инструментах для выполнения работ. Количество материалов, которое нужно приобрести, зависит от созданного проекта.

Перед монтажом следует позаботиться об обустройстве площадки под ним. Наиболее практичным решением станет плитка. Перед ее укладкой размечают места, где будут устанавливаться опоры, которые следует залить бетоном. Последующие операции выполняются спустя 3 дня.

Создание навеса из поликарбоната у ворот
