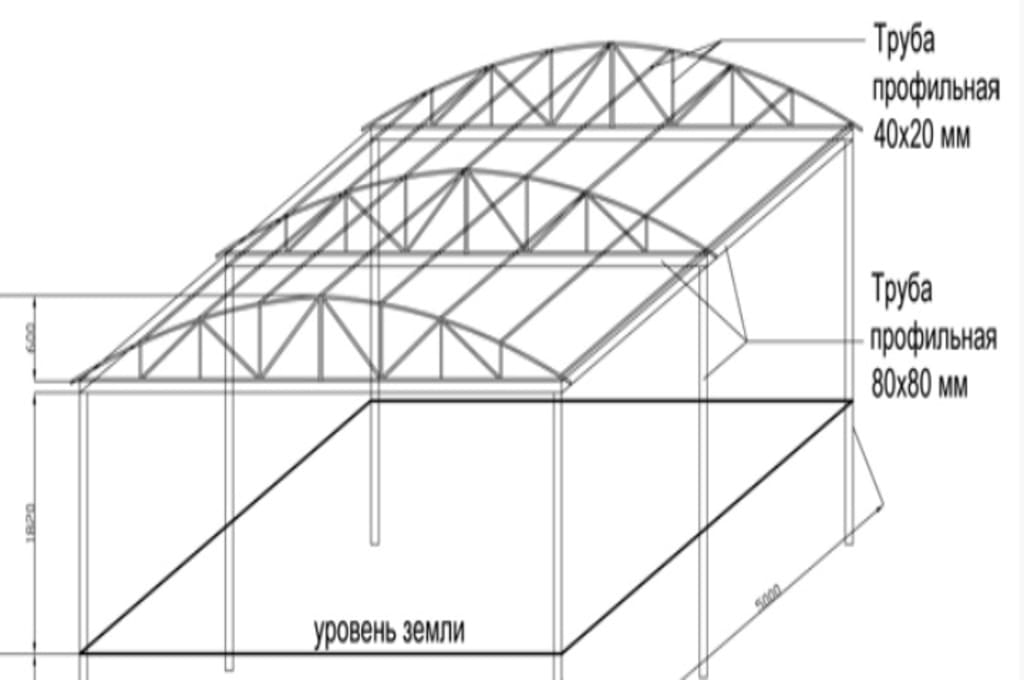

Чертежи и инструкция для создания навеса для машины из профильной трубы своими руками

Строительство навеса из поликарбоната

Для строительства металлической конструкции с односкатной кровлей, покрытой поликарбонатом, придерживаются следующей последовательности работ.

1. По проекту готовят площадку. Её очищают от мусора, размечают колышками, а затем роют котлован глубиной до 30 см.
2. По бокам площадки с шагом до 3 метров выкапывают ямы, в которые будут помещаться металлические опоры.
3. Дно котлована заполняют щебнем и песком, после этого трамбуют;
4. Устанавливают опалубку для столбчатого фундамента. Производят армирование плиты и столбов. Можно не делать столбчатый фундамент, а сразу бетонировать в земле опоры, но стойки без защиты быстро разрушатся.
5. Заливают бетон толщиной до 10 см. Он затвердевает около недели.
6. К столбчатому фундаменту крепят стойки. Отвесом контролируют вертикаль. Подпиливают столбы, чтобы сохранился уклон у будущей кровли.
7. По верхним оголовкам между опорами и перпендикулярно им приваривают металлический профиль так, чтобы получился прямоугольный треугольник. Стропильной конструкции создаются рёбра жёсткости, а сверху приваривают обрешётку. Готовую ферму зачищают, грунтуют, а затем красят.
8. На стропильную систему укладывают 12- миллиметровый сотовый поликарбонат. Крепят листы прижимными элементами. Стальной крепёж ржавеет, и остаются подтёки, а дерево разбухает от влаги. На стыках листов устанавливают специальный профиль.

Как правильно выбрать профильную трубу

Для конструкций разного размера необходима и труба разного диаметра. Например, материал с сечением 60х60 выдержит каркас шириной не более 3-4 м и длиной до 4-6 м. Проще говоря, сечение должно демонстрировать одинаковую жёсткость в продольном и поперечном векторе. Если конструкция достаточно вместительная, применяйте для стоек трубу от 80х80 мм и выше. Для всех дополнительных частей сечение трубы может быть меньше. Например, 40х20 мм или 40х25 мм.

Труба для колонн не обязательно должна быть круглой в разрезе. Квадратная форма сечения хорошо подходит в тех местах каркаса, где соединение деталей происходит под углом 90°. Обычно элементы крепятся друг к другу:

• болтами;
• сваркой;
• хомутами
• резьбовыми соединениями.

Профильная труба

Фермы и другие элементы, поддерживающие кровлю, даже лучше изготавливать из прямоугольной трубы. Это из-за того, что внешние факторы будут оказывать нагрузку на них в вертикальном направлении, сверху вниз. Именно эта форма сечения даёт максимальную жёсткость при таком векторе сил.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Проекты навесов из металла. Общие характеристики металлических навесов

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

• Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
• Самостоятельные отдельно стоящие металлические постройки.
• Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• открытые строения, состоящие из опор и крыши;
• закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

Навес из металлопрофиля и мягкой черепицы для дров

Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Расчет стропильных ферм в зависимости от угла наклона крыши

Возведение при угле наклона крыши 22-30 градусов

Угол наклона крыши считается оптимальным для двускатной крыши 20-45 градусов, для односкатной 20-30 градусов.

Конструкция покрытий зданий состоит обычно из поставленных рядом стропильных ферм. Если они связаны между собой только прогонами, то система образуется изменяемая и может потерять устойчивость.

Чтобы обеспечить неизменяемость конструкции, проектировщики предусматривают несколько пространственных блоков из соседних ферм, которые скрепляются связями в плоскостях поясов и вертикальными поперечными связями. К таким жестким блокам крепятся другие фермы с помощью горизонтальных элементов, что и обеспечивает устойчивость конструкции.

Для расчета покрытия здания необходимо определиться с углом наклона кровли. Этот параметр зависит от нескольких факторов:

• вид стропильной системы
• кровельный пирог
• обрешетка
• материал кровли

Если угол наклона значительный, то использую фермы треугольного типа. Но они имеют некоторые недостатки. Это сложный опорный узел для которого необходимо шарнирное сопряжение, что делает всю конструкцию менее жесткой в поперечном направлении.

Подробнее узнать как провести расчет и проектирование стропильных ферм вы сможете скачав файл Расчет стальных ферм

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66

Этапы строительных работ

Любые строительные работы требуют внимательного и очень взвешенного подхода и планирования своих действий на несколько шагов вперед. Кроме того, нужно иметь специальные инструменты и практический опыт работы с ними.

В какой последовательности рекомендуется выполнять работы по изготовлению навесов из профильных труб?

Таблица. Этапы изготовления конструкции

Наименование этапа
Краткое описание и практические советы

Планирование

На этом этапе нужно определиться с местом размещением навеса и его функциональным назначением. Навес может стоять отдельно, рядом с домом или иными приусадебными пристройками. Его можно использовать для защиты бассейнов или спортивных площадок от атмосферных осадков, применять в качестве укрытия для автомобиля или различных промышленных товаров. Только после того, как стали понятными общие требования к навесу, можно приступать к следующему этапу.

Проектирование

Нужно снять размеры будущей конструкции, выбрать из многочисленных вариантов оптимальный тип крыши, подобрать кровельные материалы. Одновременно следует определиться с типом и размерами фундамента и всеми линейными размерами сооружения. Настоятельно рекомендуется нарисовать эскиз общего вида навеса, отдельно всех его элементов, указать их размеры. Сделать детализацию ответственных нагруженных узлов.

Подготовка материалов и инструментов

Тщательно подсчитать количество материалов с учетом непредвиденных расходов. Если проект создается самостоятельно, то из-за недостатка опыта выполнения таких работ обязательно потребуется корректировка некоторых элементов уже во время строительства сооружения

Важно помнить, что любая остановка строительства из-за нехватки материалов всегда становится причиной увеличения общей сметной стоимости. Одновременно следует проверить исправность инструментов и оборудования

Купить электроды соответствующего диаметра, отрезные диски, метизы и т. д.

Изготовление несущих конструкций

Очень важный этап. Нужно сваривать фермы и пролеты, готовить вертикальные опоры. В зависимости от проекта предусматриваются раскосы и прочие элементы для увеличения механической прочности конструкции. При этом следует добиваться точного соблюдения размеров каждого элемента, от этого во многом зависит фактическое распределение нагрузок и их соответствие расчетным.

Сборка каркаса навеса

В большинстве случаев такие работы рациональнее выполнять с помощниками, это не только ускоряет процесс сборки, но и делает его безопасным и более качественным. Очередность соединения отдельных элементов в единую конструкцию зависит от инженерных особенностей проекта.

Кровельные и декоративные работы

Навесы могут накрываться полистирольными плитами (монолитными или сотовыми), металлическими профилированными лисами, гибкой битумной черепицей или иными кровельными материалами. С учетом их физических параметров выбираются размеры и тип обрешетки, углы наклона скатов или радиусы изгиба арочных стропильных систем. При желании на конструкции устанавливаются декоративные кованые элементы.

Как согнуть металлическую трубу

Для этого используется специальный трубогиб. С его помощью можно легко сгибать различные виды металлического профиля. Но если под рукой нет подобного инструмента, то поможет справиться с задачей болгарка и сварка.

Очень важно при сгибании различных труб не допустить появления трещин и больших изломов, которые не должны быть в конструкции навеса. Также они не должны быть сплющенными. В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм

В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм.

Ручной трубогиб поможет изготовить арочный навес

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

• 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
• П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м2.

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Пример стропильной фермы

3 Этап: Сборка и монтаж кровли.

Как сделать крышу для навеса, как её собрать. Пока бетон приобретает первоначальную прочность, можно приступать к сварке кровли.

Совет: все порезки и гибку металла делайте по мере продвижения работ. Это уменьшает вероятность ошибки.

Фермы своими руками.

Сначала делаем шаблон, первый эталонный вариант:

• Измеряем расстояние между столбов, это будет внутренним размером нашей фермы. Высота подъема арки 700-800 мм.
• Нарезаем профильную трубу для изгибания.
• На профилегибочном станке придаём нужный радиус изгиба, верхнему и нижнему поясу. Либо только верхнему, смотря какой вид фермы делается.

Профилегиб (или по другому трубогиб) помогает согнуть трубу без усилий. С ним не нужны кустарные методы, при которых увеличиваются трудозатраты и падает точность размеров создаваемых деталей.

Выгодно ли покупать такой станок, вопрос логичный. Но обустройство приусадебного участка не ограничивается одним навесом. Сделать своими руками можно теплицу, скамейку, мангал, беседку, прочие сооружения. Даже если Вы не собираетесь ставить производство навесов на поток, что можно делать при помощи своих навыков и инструментов, трубогиб выручит в любых строительных экспериментах.

Посмотрите для общего понимания как гнётся профильная труба 40х40 мм и 20х20 мм.

• Свариваем полученные арки – это будет основным каркасом фермы.
• Рекомендуется сделать примерку и проверить угол наклона.
• Дальше нарезаем профиль для раскосов. Привариваем согласно тому типу решётки, который выбрали.
• Когда шаблон готов, по нему делаем остальные фермы.
• Готовые детали зачищаем от окалины, ржавчины, других шероховатостей.

Зачистка и окрашивание.

Навес прослужит значительно дольше, не требуя ухода, если обработать его от коррозии.

• Зачистить сварные швы.
• Промыть все детали растворителем.
• Покрыть грунтовкой.
• Покрасить, используя валик или распылитель. Хорошо подходит молотковая краска. Она имеет ряд положительных качеств: высокая устойчивость к перепадам температур, не боится влаги, устойчива к ультрафиолету, не выгорает на солнце, хорошие антикоррозионные свойства, можно наносить на ржавчину, быстро высыхает. К тому же необычная «шагреневая» фактура красиво выглядит.

Приступаем к монтажу.

• На опорные стойки приваривается несущая балка.
• Затем устанавливают первую и последнюю ферму, между ними натягивают нитку.
• Отмечаем на балке точки на равном отдалении друг от друга, прикрепляем в этих местах остальные фермы.
• Сверху привариваем элементы обрешётки, они будут скреплять фермы между собой.

Заглушки для труб.

Все открытые стороны профтруб закрываются пластиковыми заглушками. Они защищают от попадания внутрь влаги, мусора, и других посторонних предметов.

Функции и преимущества навеса из металлопрофиля

Защита автомобиля — основная задача крыши из металла. Как сделать навес своими руками? Навес из профнастила делают там, где нет возможности сделать капитальный гараж, мало места, не позволит ландшафтный дизайн.

Навес из металлопрофиля стал популярным благодаря следующим пунктам:

• Внешний вид. Можно подобрать размер, цвет листов под требования конкретного человека. Лист защищен от выгорания на солнце. Нужды в постоянной покраске нет. Цвет сохраняется в первозданном виде.
• Качественное изготовление. Прочность, легкость в монтаже играют важную роль в выборе материала. Срок службы от 10 лет. Установил и забыл. Не требует постоянного сервиса, ремонта покрытия. Навес из профнастила прослужит долго.
• Устойчивость к резким перепадам температур. Плотная структура материала защищает от попадания влаги внутрь, с дальнейшим промерзанием. Растрескивания, сколы исключены по причине целостности конструкции.
• Не боится огня. К открытом огню металлический лист безразличен, стоек. Металл вообще не горит. Он может только расплавиться, но для этого нужна большая температура.
• Экология. С этой точки зрения материал соответствует нормам. Правила, требования по экологии соблюдены полностью.
• Цена. Низкая стоимость расходных материлов является плюсом. Семейный бюджет обычной семьи не будет подорван.

Перечень этих преимуществ ставит металлопрофиля на топовую позицию среди материалов для кровли, навесов. Как построить навес для машины, мы досконально разберем ниже.

Подробнее о фермах

Фермы — это специальный каркас, включающий несколько постоянных элементов. Основу составляют два пояса (верхний и нижний), укрепляющие стойки с вертикальным расположением, и усиливающие раскосы, устанавливаемые по диагонали. Все элементы соединяются посредством сварки. Правильно сваренные фермы как из профильной трубы, так и из уголка, способны выдерживать большие нагрузки, и служить длительное время.

Это изделие можно сделать своими руками из квадратного профиля. Сечение выбирается исходя из длины пролета между опорами и высоты фермы. Для небольшого навеса, под которым будет стоять машина, подойдет труба 30 х 30 мм или 50 х 50 мм. Из нее свариваются верхний и нижний пояс, а также вертикальные стойки внутри конструкции. Раскосые перемычки можно выполнить из профиля меньшего сечения. Альтернативным вариантом материала может послужить уголок с шириной стенки 30 — 50 мм.

Такие фермы успешно подойдут, чтобы:

• укрыть автомобиль от непогоды;
• создать крышу над беседкой в саду;
• накрыть бассейн от мусора;
• обустроить домашнее хозяйство (птиц, поросят, корову);
• создать аккуратный козырек над порогом.

Навес из профнастила примыкающий к дому. Как сделать навес из профнастила, примыкающий к дому, своими руками

Владельцы частных домов стараются сделать в своем дворе специальные навесы, примыкающие к дому, которые служат в виде защиты летом от жаркого солнца, а осенью от проливного дождя. К тому же такие крытые места используют в качестве временных парковочных мест. Поскольку такие навесы не являются основным архитектурным объектом, при правильном дизайне, который будет подходить под общую концепцию дома, он может не только выполнять защитные функции, но и стать отличным дополнением ко двору в целом.

Стоит обратить внимание, что строительство такого навеса не требует каких-либо особых строительных навыков. Данную работу вполне можно сделать своими руками, поскольку конструкция навеса проста и незамысловата

Чаще всего навес из профнастила, примыкающий к дому делают односкатным, поскольку этот вариант является самым простым и не требует большого количества материала, затрат и сил для его монтажа.

Подготовительные работы

Любые строительные работы начинаются с подготовки к ним: выбирается место, делается проект, подбирается материал, дизайн, а также определяется предназначение будущего сооружения.

Для того чтобы сделать правильный проект, следует учесть такие факторы:

• климатические особенности региона проживания;
• ветровые показатели;
• конструкция дома, к которому будет примыкать навес.

Проектная документация делается в два этапа: на первом этапе делают примерный эскиз будущего сооружения, на втором – конечный чертеж, с прорисовкой всех деталей. Место расположения навеса напрямую зависит от его предназначения – если навес будет использоваться как место для отдыха, его лучше расположить с внутренней стороны двора, если в качестве стоянки – то с фронтальной стороны.

Когда дело доходит до выбора материала, у многих разбегаются глаза, ведь можно использовать дерево, шифер, пластик и пр., однако практика показывает, что наиболее оптимальным и практичным материалом для навеса будет профнастил. У данного материала соотношение цены и качества является наиболее подходящим, к тому же этот материал прост в работе и не требует специальных навыков и умений.

В процессе монтажа потребуется такой инструмент, как сварка, болгарка, шуруповерт, к тому же потребуются опорные столбы, на которые будет приходиться все нагрузка.

Монтажные работы

Обустройство навеса из профнастила является комплексной работой, поэтому процедура монтажа должна быть последовательна. В процессе сборки конструкции соблюдаются следующие этапы:

1. Разметка.
2. Закладка фундамента.
3. Сборка каркаса.
4. Укладка профнастила.

Если каждый этап работ выполнить согласно технологии, каркас из профлиста будет прочным и прослужит длительное время.

Закладка фундамента

Начиная строительство каркаса, прилегающего к жилому дому, необходимо сделать разметку и строго следовать проектным чертежам. Фундамент для навеса лучше делать из металлопрофиля, размером 20×20. Для этого по разметке выкапываются лунки глубиной до 60 см, а в них укладываются столбы (будущая основа конструкции)

В процессе закладки фундамента очень важно соблюсти строгую вертикальность (для этого можно использовать строительный уровень). После того как столбы вкопаны, их заливают бетонным раствором и дают время хорошо выстояться

Каркас сооружения

Каркас такого сооружения, как навес, делают чаще всего из металлопрофиля. Если навес будет присоединяться к дому, то к его стене крепятся два металлических столба, расположенные параллельно металлическим опорам, находящимся на противоположной стороне площадки. На эти 4 столба будет крепиться основная обрешетка всей кровли. Чтобы обеспечить необходимый наклон, стойки, примыкающие к дому должны быть выше столбов на противоположной стороне.

На основные столбы монтируется обрешетка, на которую в дальнейшем укладывается кровля.

Монтаж кровли

Крышу для навеса чаще всего делают из металлопрофиля, поскольку данный материал очень практичный, надежный, имеет большой выбор цветовой гаммы, что позволяет ему гармонично вписываться в любой дизайн. В некоторых случаях кровлю делают из поликарбоната, но он менее прочен, к тому же пропускает солнечные лучи.

Листы профнастила укладываются внахлест на обрешетку конструкции и фиксируются шурупами

В процессе монтажа следует соблюдать осторожность, поскольку защитный слой материала реально повредить и этим сократить его срок эксплуатации

Способы укладки кровли могут отличаться некоторыми моментами, однако общий принцип работ будет единым.

Время работы будет напрямую зависеть от организационных моментов. Если весь материал заранее закуплен, чертеж выполнен, а инструмент подготовлен, работа не займет много времени и будет выполнена быстро и качественно.

Каркас из профильной трубы навеса. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем. Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.
