Материалы для распашных ворот
Металлические распашные ворота для дачи или гаража можно назвать традиционным вариантом оформления въезда. Создаются они под размер проема. Учитывается, также, направление открытия дверей.
Стильные металлические распашные ворота
В целом, такая конструкция довольно проста, а чертежи металлических распашных ворот можно найти даже в интернете. Состоят они, как правило, из двух створок, представляющих собой несущую раму в облицовке. Поскольку створки усаживаются на петли, открываются они вполне бесшумно, даже имея приличный вес.
Ворота из металла — надежное ограждение для вашего двора
Металлические ворота с калиткой с деревянными элементами и элементами ковки
Кованые распашные ворота с калиткой
Обязательной составляющей дачных ворот является калитка. Она может быть расположена отдельно или встроена в саму конструкцию. Довольно популярны нынче гаражные металлические распашные ворота с калиткой.
Металлические ворота с калиткой в стиле рустика
Идея! Даже если в Вашем гараже установлены обычные ворота, можно вырезать в них калитку. Вам не придется всякий раз отпирать навесной замок, который в морозы замерзает, или расчищать снег, чтобы попасть в гараж, скажем, за хранящейся там картошкой.
Наиболее привычными являются железные ворота. Однако сегодня металлургическая промышленность предлагает массу более интересных вариантов облицовки. Это могут быть сэндвич-панели или прочная оцинкованная сталь. Большой популярностью, ввиду своей практичности и легкости, пользуются металлические распашные ворота из профнастила. Особенно элегантно смотрятся ворота, украшенные ковкой.
Ворота загородной усадьбы с калиткой
Распашные ворота и калитка с кованым узором
Основные виды ворот для дачных и загородных домов
- распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
- сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.
1 этап – размеры ворот из профнастила с калиткой и без
Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.
Ширина ворот из профнастила
Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.
Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.
Оптимальная ширина проема для ворот составляет 4500-5000 мм.
Стандартная ширина калитки из профнастила составляет 1200 мм.
Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.
В таблице показана зависимость ширины створки ворот от ширины профлиста.
| Вид профнастила и ширина волны, мм. | Примечание | |||
| Количество листов | ПС–8 (1 200/1150) | ПС–10 (1 200/1180) | ПС–20 (1 150/1100) | |
| 1 | 1 200 | 1 200 | 1 150 | Общая ширина листа |
| 1,5 | 1 775 | 1 790 | 1 700 | Половина рабочей ширины + общая ширина листа |
| 2 | 2 350 | 2 380 | 2 250 | Рабочая ширина + общая ширина листа |
| 2,5 | 2 925 | 2 970 | 2 800 | Полторы рабочей ширины + общая ширина листа |
Материал подготовлен для сайта www.moydomik.net
Высота ворот из профнастила
Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.
Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.
На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.
Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
Как сварить ворота своими руками
Для человека, умеющего и любящего работы с металлом, изготовление ограждения и въездных ворот не составит особого труда. Сложнее дело обстоит, если варить и собирать металлические каркасные конструкции приходится один, от силы два раза в году. В этом случае при изготовлении самодельных ворот из профлиста и стального каркаса неизбежно встанет вопрос, как правильно сварить ворота,чтобы раму ворот не «повело», и при этом прочность соединения получилась достаточно высокой.
Сварные ворота, схема изготовления
На сегодня вариант изготовления ворот своими руками из профилированной трубы и облицовки из профнастила можно уверенно назвать наиболее оптимальным по затратам и полученному качеству, но при одном условии:правильно подобрать материал и режимы, позволяющие сварить с максимальной прочностью шва.
Понятно, что для изготовления воротной конструкции мало знать, как сварить ворота, потребуется выполнить несколько не менее важных этапов:
- Максимально точно по размеру раскроить трубу заготовки,
- Изготовить сварочный стапель или стол увеличенных размеров, чтобы подготовленный к сборке набор резаного профиля можно было бы сварить не «на коленке», а в нормальных условиях,
- Подобрать качественный сварочный аппарат, позволяющий сварить тонкий металл с максимальным контролем качества шва.
Изготовление кованых ворот своими руками
Чтобы сделать красивые железные ограждения, необходимо следовать определенной очередности действий. Всю работу можно условно разделить на несколько этапов.
Подготовка инструментов и материалов
Для работы могут потребоваться:
- Сварочный инвертор с набором электродов.
- Шлифовальная машина.
- Материалы для каркаса ворот и забора.
- Кованые железные элементы.
- Материал для глухого заполнения конструкции (если используется).
- Опорные столбы.
- Материалы для бетонирования столбов.
Разработка документации
Первым делом составляются чертежи будущей конструкции. На них должны указываться габариты и форма створок. Форма может быть классической, в виде прямоугольника, либо иметь какую-то особую верхнюю линию. Схема также содержит расположение ребер жесткости, расстояния между ними и прочими элементами, расположение декоративных вставок. Если к воротам вплотную подходит забор, то указывается тип крепления ворот на ограждении. Часто в конструкциях предусматриваются железные калитки, вынесенные отдельно от основных створок. Калитки могут быть прозрачными или глухими.

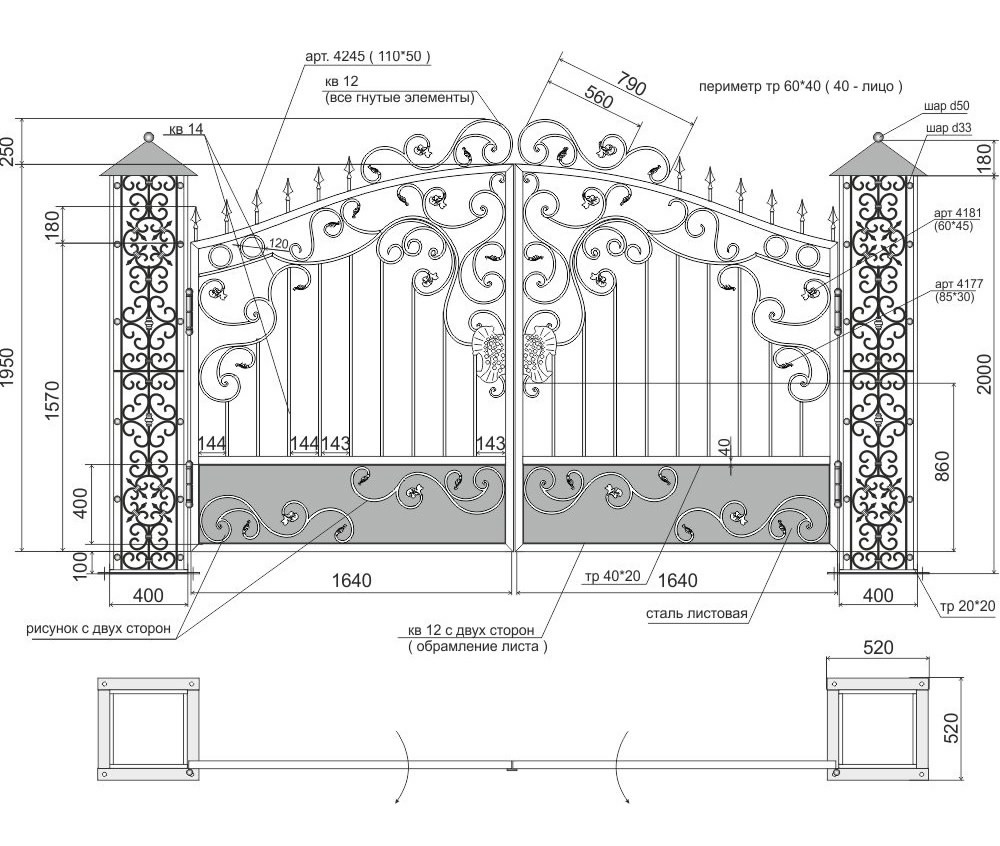

Образец чертежа — эскиза ворот
Монтаж опорных столбов
Современные кованые ворота обладают значительным весом, поэтому опорные столбы должны выдерживать значительный вес, не подвергаясь рискам перекоса. В качестве опор можно использовать металлические трубы, которые впоследствии обкладываются кирпичом. Установка опор производится в таком порядке:
- Размечаются места опорных столбов.
- Выкапываются ямы не менее 70 см глубиной (обязательно ниже глубины промерзания).
- На дне ям обустраиваются подушки из щебня.
- В ямы вставляются металлические трубы.
- Производится бетонирование опор.
- К трубам привариваются крепления для створок.
- Трубы обкладываются кирпичом или декоративными наборными блоками.
Изготовление каркаса ворот
Работы по изготовлению каркаса должны производиться на ровной поверхности во избежание перекосов готовой конструкции.
- Размеченные и отрезанные каркасные элементы прихватываются точечной сваркой.
- Производится проверка каркаса на перекос.
- Все швы провариваются сварочным инвертором.
- При помощи болгарки каркас очищается от наплывов.
- Если применяются глухие железные листы, то они вставляются внутрь каркаса, и крепятся сварными соединениями.
- По такому же принципу изготавливается каркас калитки, если ее наличие предусмотрено.
Заполнение каркаса элементами ковки
Подразумевается, что кованые ворота будут заполняться уже готовыми декоративными элементами. Согласно схеме, все железные элементы привариваются на лицевой стороне каркаса
Важно обеспечить симметричность элементов на обеих створках. Сварочный инвертор позволяет быстро и легко выполнить такую работу
После приваривания всех элементов производится их шлифовка при помощи болгарки. Для этого лучше использовать специальный шлифовальный круг. Места, до которых болгарка добраться не сможет, шлифуются вручную, при помощи наждачной бумаги.
Затем к створкам привариваются петли. Они должны соответствовать петлям, расположенным на опорных столбах.
Монтаж створок
Вначале на торцы створок привариваются две нижние петли в одном направлении. Производится навешивание створок. Верхнюю петлю следует крепить в обратном направлении, на уже висящей конструкции. Делается это с той целью, чтобы створки нельзя было бы снять злоумышленникам. Проверяется работа створок. Если где-то имеются заедания, либо створки находятся не на одном уровне, проблемы устраняются. Монтаж створок закончен.
Покраска ограждения
Покраска является очень важным этапом при изготовлении любых металлических изделий. Кованые ворота быстро потеряют свой благородный вид, если не будет проведена их покраска. Тем самым железные изделия будут защищены от коррозии. Однако выполнять данную операцию следует правильно:
- Металл зачищается шлифовальной машиной.
- Производится грунтовка изделия. Для этого используется специальная краска, содержащая в своем составе антикоррозионные присадки.
- Выполняется покраска ворот и калитки. Краска используется только качественная, способная прослужить несколько лет. Таким же цветом обычно окрашивается и забор.
- После того, как краска высохнет, конструкцию можно эксплуатировать.
Совет: покраска фигурных изделий должна выполняться только кистью или при помощи пульверизатора, так как валик не способен добраться до всех труднодоступных мест. Также можно использовать баллончики с краской, которые продаются в строительных магазинах.
На выходе получаются красивые ворота, которые украшают собой весь участок.
Какие простые и красивые ворота можно сделать своими руками
Самый простой вариант ворот с калиткой для частного дома, изготовленных своими руками — это распашные ворота. Она состоит из двух столбов, а створки калитки и ворот устанавливаются на петли, которые привариваются к опорным столбам.
Можно сделать откатные ворота, однако их монтаж довольно сложнее, чем у распашных. По бокам такого устройства устанавливаются громоздкие столбы из кирпича. Если хозяина загородного коттеджа устраивает ограниченная высота, можно изготовить своими руками подъемную конструкцию, которая очень просто открывается и закрывается путем легкого поднятия и последующего сдвига всего полотна вверх в ровное горизонтальное положение.
Как сделать ворота из профнастила: видео-уроки
Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.
Та же технология, в последовательности фото.
https://youtube.com/watch?v=uVo_e6jdbYk
Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.
У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.
Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.
Сборка кованых ворот и калитки
Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.
Чертеж для изготовления
Инструменты и материалы
При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.
Эскизы ворот
Чтобы ковать различные изделия своим руками, будут необходимы:
- большой ровный стол для соединения деталей;
- аппарат для сварки;
- инструменты для работы с металлом;
- болгарка для обработки сварочных швов.
Декор и стиль ворот
Существует множество вариантов расцветки и дизайна воротных конструкций. Поэтому выбрать подходящее оформление под общий экстерьер забора и участка не составит труда.
Кованый ажур идеально сочетается с кирпичом или деревом, а также камнем. Такие тандемы позволяют создавать уникальный стиль.
Неплохим дополнением смотрится кованая арка над воротами или небольшой навес. Последний не только придаст воротам привлекательности, но и защитит их от пагубных воздействий погоды.
Нельзя забывать, что ворота и калитки должны быть выполнены в одной стилистике. Но, дверь можно сделать выделяющейся. Для этого потребуются кованые детали или любая декоративная фурнитура.
Виды ворот
Ворота бывают четырех видов:
На дачах наиболее часто устанавливают распашные и раздвижные ворота. Монтаж въездных ворот двух других типов сложнее и дороже.
Распашные садовые ворота используют особенно активно. Их устанавливают на въездах на базы, в частные дворы, любые промышленные объекты. Они стоят недорого, легко монтируются и при хорошем выборе замка имеют высокую взломостойкость.
Очень удобно устанавливать распашные ворота с калиткой. Если вы приезжаете на дачу на автомобиле не каждый день, то удобнее будет пользоваться калиткой, чем ежедневно распахивать две сдвижных тяжелых стойки. Недостаток этого вида ворот в том, что для их открытия нужно много места. Они должны открываться так, чтобы не мешать на улице проезду других машин и не занимать места во дворе.
Если вы живете на узкой улице, и дачный двор у вас небольшой, то можно установить откатные ворота. Они состоят из металлического листа или деревянной рамы, в которую вставлены доски. К опоре крепится консольная балка, по которой с помощью роликов это полотно и передвигается. Если механизм новый и качественный, то откатные ворота можно сдвинуть с места, прикладывая минимальное усилие.
При необходимости в самом полотне можно прорезать калитку. Это удобнее, чем в случае с распашными, устанавливать для калитки еще один лишний столб и выделять дополнительное пространство. Для открытия откатных ворот не нужно место: полотно легко движется вдоль забора. Такие ворота можно изготовить любого размера. Они могут быть очень узкими или широкими, очень высокими или наоборот низкими – можно решить любую нестандартную задачу. Однако у таких ворот есть и недостатки: они стоят дороже, чем распашные ворота и требуют дополнительного пространства с одной из сторон.
Рулонные ворота больше подойдут для установки в помещениях. Их ставят на въезде в гараж, склад, ангар. Также ими отделяют складские помещениях в магазинах и крупных предприятиях. Для установки на улице, в качестве входной группы, такие ворота не подходят, потому что механизм, куда будет подниматься горизонтальные полосы, должен монтироваться в потолок. Секционные ворота также устанавливаются в помещениях, и при открытии полотно поднимается вверх. Эти ворота стоят дорого, и устанавливать их на бюджетной даче нецелесообразно.
Выбор
Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.
Таблица сравнения основных характеристик гаражных ворот.
Сравнение характеристик
Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.
Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.
В процессе установки
Крепление фурнитуры
На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.
Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.
Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.
Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.
Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.
Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.
Другие типы конструкций своими руками
Кованые гаражные ворота изготавливаются в той же последовательности, что и стандартные металлические. Различие состоит в том, что на металлические листы закрепляются предварительно изготовленные художественные кованые композиции.
Важно! Декоративные элементы значительно увеличивают вес конструкции, что необходимо учитывать при разработке проект каркаса. Кованые элементы можно изготовить самостоятельно либо приобрести готовые
Кованые элементы можно изготовить самостоятельно либо приобрести готовые.
Ворота из профнастила для гаража своими руками можно сделать различных типов:
- одинарные;
- двойные;
- автоматические (с системой дистанционного управления). Этот вариант наиболее удобный, так как открывать гараж можно, не покидая салон автомобиля.
Распашные варианты из профнастила состоят из металлической рамы и створок, соединенных петлями.
Преимущество профнастила состоит в возможности сооружения ворот откатных и подъемных. Оптимальным считается подъемный вариант. Он представляет собой полотно, состоящее из нескольких секций. Специальный механизм задвигает ворота внутрь гаража при их открытии. При установке следует учесть, что гараж должен быть достаточно вместителен для такой конструкции.
Самостоятельное изготовление ворот для гаража не только выгодное, но и интересное дело для мужчины. Однако без специальных навыков следует быть максимально осторожным и внимательным к мелочам, чтобы полученная конструкция была надежной и не перекосилась через пару сезонов.
Ворота с обшивкой евроштакетником
Каркас створки делают без косых связей, усиливая углы косынками.
Вместо 1 поперечины в середине створки устанавливают 2.
Евроштакетник стремятся расположить так, чтобы между планками оставался просвет в половину их ширины. С целью уместить на створке целое число деталей допускается уменьшить это расстояние, но не более чем на 10 мм. В противном случае обшивка выглядит малопривлекательной.
Широкое распространение получила разновидность, у которой ламели расположены по обе стороны каркаса в шахматном порядке. На такие ворота потребуется больше евроштакетника, но они интересно смотрятся благодаря объемности.
Способ крепления планок зависит от их профиля:
- М-образный – 1 саморез на каждый поперечный элемент каркаса в центре ламели.
- П-образные и полукруглые – 2 шурупами по краям.
Ворота обшитые евроштакетником Порядок монтажа обшивки:
- К установленной на свое место створке прикладывают первую ламель – так, чтобы она не загораживала вертикальный элемент каркаса.
- Выставляют штакетину по отвесу в строго вертикальное положение.
- Прикручивают саморезами.
- На уровне верхней и нижней точек планки натягивают отрезки капронового шнура. Горизонтальность обеспечивают ватерпасом.
- Ориентируясь на шнуры, устанавливают по отвесу и прикручивают прочие штакетины. Между ними выдерживают одинаковое расстояние.
Замок и запоры монтируют в порядке, описанном выше.
Сборка каркасов створок и калитки
На ровной поверхности нарисуйте или разметьте прямоугольник, соответствующий размеру створки ворот. Для проверки точности прямых углов измерьте обе диагонали прямоугольника. Они должны быть абсолютно одинаковыми. Сварите внешнюю раму из профильной трубы основного сечения, обрезанную под углом 45 градусов.
Усиление каркаса осуществляется путем установки поперечных и диагональных перемычек из профильной трубы меньшего сечения или уголка.
Зачистите все сварные швы до получения ровной поверхности с помощью болгарки. Удалите с поверхности металла ржавчину, если она есть, следы грязи, масла и покрасьте ее за 2 раза краской для наружных работ.
Закрепление петель
Установка створок ворот и калитки осуществляется на крупных гаражных петлях. Первоначально все петли привариваются с электросваркой к закладным пластинам на опорных столбах. Сварной шов выполняется по всей длине крепежного края.
Установка фурнитуры
В полный комплект фурнитуры распашных ворот могут входить такие устройства как:
- замки, с помощью которых можно надежно закрыть ворота и калитку с любой стороны;
- нижние фиксаторы, необходимые для удержания нижней части створок в неподвижном положении и частичного снятия нагрузок с замка;
- защелка или задвижка для запирания ворот изнутри;
- механический привод и автоматика дистанционного управления;
- осветительные приборы, сигнализация и камера наружного наблюдения.
Установленный замок может быть навесным, накладным или врезным. Врезные замки устанавливаются полностью или частично внутри профильной трубы, из которой сварен каркас створки. Иногда для такой установки используют накладные металлические коробки.
Нижние фиксаторы.
Окрашивание ворот
Если при изготовлении ворот был использован материал, не имеющий полимерного покрытия, то готовое изделие следует покрасить. Покраска осуществляется так.
- Поверхность покрывается грунтовкой (тип грунтовки подбирается в зависимости от того, какую краску планируется использовать: алкидную или акриловую).
- Изделию дают просохнуть. При необходимости процедуру грунтовки повторяют, потом вновь дают высохнуть грунту.
- Ворота окрашивают при помощи валика, нанося параллельные ровные полосы. Каждая последующая полоса должна перекрывать на 1 – 2 см предыдущий мазок.
- Берется контурная и малярная кисть, и закрашиваются все труднодоступные места.
Окрашивание можно производить несколько раз до тех пор, пока не получится требуемый цвет.
Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.
Секционные ворота
Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке
Откатные ворота
Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Откатной вариант
Подъемно-поворотные ворота
Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.
Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Перечень элементов
