Виды приводов для управления
Основные составляющие привода управления
Линейная автоматика
Виды таких приводов относятся к наиболее распространенным видам автоматики. Работают они, удлиняя или укорачивая шток. Их востребованность обусловлена простотой конструкции, надежностью и относительно недорогой стоимостью. Линейная автоматика также делится на разные виды в зависимости от того, каким образом передается крутящий момент от мотора к створкам. Он может передаваться с помощью:
- планетарного редуктора;
- масла;
- червячного редуктора.
Червячный редуктор
Последний тип является наиболее распространенным. В нем установлен «червяк», который располагается на валу мотора и осуществляет вращение зубчатого колесика на приводном винте. Редуктор функционирует плавно, почти беззвучно и имеет свойство самоторможения. Двигатель передает вращение движущейся гайке посредством ходового винта, оснащенного специальной резьбой. Она имеет вид резьбы винта, имеющей большую силу трения, которая обеспечивает самоторможение. Основным плюсом такой насечки является ее особенная конструкция, которая не нуждается в дополнительных мерах фиксирования в спокойном положении. При воздействии дополнительных нагрузок на створки ворот (например, ветра) крутящие моменты от каретки на ходовой винт и мотор передаваться не будут.
Установка такой резьбы позволяет значительно увеличить высоту ее профиля, шаг резьбы, а также площадь контакта каретки с ходовым винтом. Таким образом, даже если при сильном ударе в ворота треснет винт, соединение гайки с винтом не будет повреждено.
Дополнительные типы линейных приводов
К дополнительным линейным приводам относятся:
- С выдвигающимся штоком. Гайка, соединяющаяся с ним, выдвигает шток во время проворачивания винта. Шток при этом будет плавно «выползать» из своего корпуса.
- Ползунковый тип. Каретка также может перемещаться внутри корпуса привода. В этом случае к гайке приваривают палец, который заранее должен быть прикреплен к кронштейну на воротах.
- С планетарным многоступенчатым редуктором. Такая передача не является самоблокирующейся, то есть ворота могут открываться при сильном ветре, что является существенным недостатком. Такие редукторы требуют дополнительной установки электромагнитного замка, блокирующего вращение двигателя.
- Гидравлические приводы.
Рычажные приводы
Принцип работы приводов рычажного типа схож с движением человеческой руки. В их основе лежит ступенчатый принцип работы редуктора планетарного типа или же комбинированный. Рычаг состоит из двух частей, соединяемых как шарниры. Такие типы передач имеют недостаток — отсутствие самоблокирования. Ветер или даже не очень сильное раскачивание створок руками неизбежно распахнет створки, поэтому рекомендуется использовать специальный электрический замок. Однако это делает конструкцию намного сложнее, и влечет дополнительные траты.
Конструкции
Конструкция автоматики для распашных створок достаточно проста. Рабочие составные части приводятся в действие с кнопки управляющего пульта или авто системы. После того, как части ворот достигнут заданного градуса открытия, подача тока на движок отключается. Закрываются ворота по такому же принципу. Есть более сложные конструкции, которые дополнены датчиками движения, защитой, идентификационными устройствами.
Комплект автоматики для распашной механизации обычно включает несколько частей:
- управляющий пульт;
- движки -2 шт;
- маячок;
- фотоэлементы;
- управляющий блок.
Электро-конструкции ворот включают в себя такие составляющие:
- жесткий каркас;
- опорные стойки;
- задвижку из металла;
- обшивку;
- воротные петли;
- автомат-системы.
Как правильно подобрать привод
Ошибочно считать, что каждый из типов автоматики безопасно устанавливать на любые ворота. Для того чтобы было проще определиться, следует знать, в какую сторону распахиваются створки конкретных ворот.
Створки распахиваются внутрь
Створки открываются внутрь
Эта схема относится к классической, тут подходят одинаково как линейные передачи, так и рычажные. Использование линейного привода в данном случае допустимо, если ворота держатся на стальных столбах из швеллера или из профилированной трубы. Если для этого применяются широкие колонны из бетона или кирпича, а сами распашные ворота установлены посредине этой конструкции и утоплены на расстояние до 200 миллиметров от несущего столба, то не каждый привод сможет «достать» до них.
Конечно, рычажные приводы тоже можно установить на широкие столбы, но это неэффективно в силу их высокой стоимости.
Створки ворот открываются наружу
Створки ворот открываются наружу
В этом случае, благодаря надежности и низкой цене, подходит линейная автоматика. Привод устанавливается внутрь проема и занимает по 10-15 см с каждой стороны. В тех случаях, когда проем изначально был слишком узким, автоматику можно устанавливать вверху створки, что обеспечит более удобное использование ворот.
Виды рычажных приводов при такой конфигурации распашных ворот тоже имеют свой плюс. Дело в том, что угол открывания в этом случае сможет достигать 160 градусов, в то время как для линейных двигателей 120 градусов — это потолок.
Приводы
Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.
Схема привода для ворот
Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю
Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства
К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:
- тип ворот;
- ширина створок;
- общий вес конструкции.
Но это далеко не всё
Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила
Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.
Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.
Какие факторы определяют выбор привода
Вариант автоматики
Существуют некоторые факторы, которые необходимо учитывать при выборе приводов для любого вида ворот, включая и распашные:
Вес створки. Это основной параметр, который нужно учитывать при выборе подходящей автоматики.
Ширина створки. Этот фактор тоже немаловажен, поскольку в распашных воротах весом в полтонны ширина створки может быть равна как одному метру, так и, например, пяти метрам. Конечно, широкие ворота открыть будет намного сложнее.
Площадь створки. Стоит учитывать, что на автоматику распашных ворот всегда оказывает влияние дополнительная нагрузка, которую осуществляет ветер. Общий вес определяется с учетом этого фактора. Поскольку ветровая нагрузка может достигать до 50 кг на 1 км 2, вес створок рассчитывается таким образом: ширина створки 3 м, высота 2 м, вес 100 кг, то ветровая нагрузка будет равняться 3*2*50=300 кг. К этому числу следует прибавить вес створки, поэтому в итоге получим 300+100=400 кг. Выбранный привод должен быть рассчитан на вес более 400 кг.
Легкий ход створок
Важно своевременно проконтролировать легкость открывания ворот (просто толчком пальца). Если после того как распашные ворота установлены, они открываются слишком тяжело, следует искать причину
Этот параметр будет очень влиять на долгосрочность эксплуатации автоматики.
Интенсивность работы. Фактор интенсивности следует рассчитывать как отношение выполняемой работы к временному промежутку ее выполнения. К примеру, установленный вид привода рассчитан пропускать до 30 автомобилей/час. Этого будет достаточно для бытовых целей, но как поступить в том случае, если ворота установлены во дворе промышленной компании, имеющей, например, 50 сотрудников, которые примерно в одно и то же время должны прибыть на рабочее место? Для подобных целей используют виды приводов, которые оснащены охладителем редуктора и мотора, соответствующей тепловой защитой и другими.
Конечно, промышленные приводы будут иметь стоимость значительно выше бытовых, но они же и прослужат намного дольше.
Установка распашных ворот при бетонировании столбов
Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.
Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше 200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.
В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.
Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.
Достоинства и недостатки автоматических распашных ворот
Автоматическими воротами можно управлять дистанционно из дома или машины
Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.
Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.
Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.
Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.
Интенсивность эксплуатации
Интенсивность выражается в процентах. Привода разделяются на 3 типа:
- интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
- интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
- высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.
На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.
Шпилька для самодельного привода
Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.
Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.
Увеличиваем твёрдость шпильки
Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.
Увеличение витков резьбы шпильки
Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.
Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.
Самые быстрые устройства
Существуют быстрые версии воротных моторов, а производитель Somfy предлагает линейку высокоскоростных распашных конструкций. Однако существует разница в расстоянии, пройденном двигателями с различными типами конструкций. Электропривод для распашных ворот Somfy один из лидеров по скорости активации и перемещении полотна. Модели подходят под разные виды ограды.
С зазором между столбами 4 м, раздвижные ворота перемещаются более чем на 3,141 м, открывая 90 градусов. Несмотря на различия в типе движения (скольжение и вращение) и двигателе, такие конструкции работают немного быстрее из-за этого.

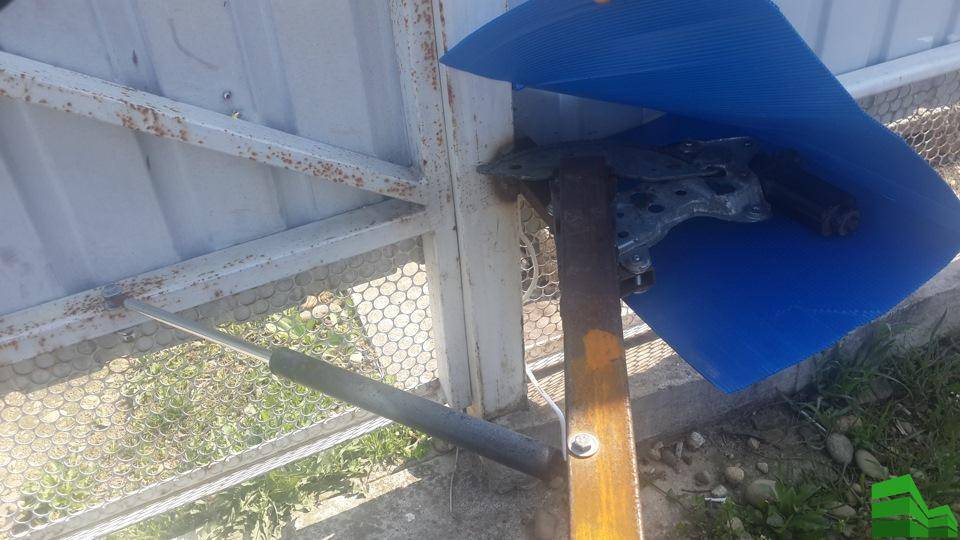

Изготовление привода из автомобильных стеклоподъёмников
Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.
Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:
- В основе рабочего механизма лежит зубчатое колесо;
- В качестве подвижного компонента выступает зубчатая рейка.
Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.
Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.
Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.
Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.
По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.
Тестирование агрегата
Перед установкой и выбором конкретной модели привода необходимо изучить следующие вопросы:
- Размер и вес ворот.
- Сколько силы требуется, чтобы сдвинуть полотно.
- Как часто механизмы будут работать.
- Экологические факторы, такие как воздействие ветра.
Эти факторы также будут влиять на выбор подходящих воротных двигателей, которые не будут подвергаться нагрузке при использовании.
Другие важные соображения включают в себя:
- Близость (как ворота открываются и закрываются) для движения и пешеходов, а также транспортных средств и людей, проходящих через открытые конструкции.
- Изменение уровня земли на пути движущихся полотен.
- Дренаж для подземных систем.
- Потенциальные точки, которые могут нанести травмы или повреждения.
- Ручная система запуска для автоматических ворот.
Перед установкой двигателей проверяется геометрия системы, чтобы обеспечить плавное и беспрепятственное движение устройства. Распашные ворота должны свободно перемещаться на своих петлях. Не должно быть зазоров или наоборот сильного трения.
Безопасность ворот может включать в себя комбинацию физической защиты, фотоэлементов, ударных кромок, электродвигателей с обнаружением препятствий, вывесок, объясняющих безопасную эксплуатацию конструкции, и систем ручного разблокирования.
Все электрические конструкции должны иметь ручную систему активации. Это позволяет отсоединять ворота от моторов. Затем они могут быть перемещены вручную в случае сбоя питания, поломки или в чрезвычайной ситуации.
Автоматика для ворот своими руками
Самодельное управление автоматическими распашными воротами
Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками.
Шаг 1. Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см.
Шаг 2. С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун.
Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь).
Шаг 3. Каретки привариваются к верхней части рамы
Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек
Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться.
Шаг 4. Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом.
Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь.
Автоматика
Особенности конструкции секционных ворот
Стандартные секционные ворота представляют собой конструкции, закрывающие гаражный проем и состоящие из нескольких поперечных секций (панелей). В единое полотно секции объединяются посредством петель, которые формируют подвижные соединения. При этом полотно ворот поднимается и опускается по специальным направляющим. Благодаря такому устройству секционные ворота позволяют экономить пространство как внутри, так и снаружи гаража. Причем данные конструкции универсальны: их можно устанавливать как на промышленных объектах, так и в небольших частных гаражах, выбрав нужную серию (модель) изделия.
Особенности управления автоматическими воротами через телефон
Самым популярным и удобным способом автоматического открывания ворот является использование мобильного телефона. Осуществляется это через GSM-модуль, который подключается к блоку управления и дает возможность управлять воротами.
Принцип работы заключается в следующем: в автоматическое устройство вставляется сим-карта любого оператора, в памяти которой прописываются телефонные номера пользователей, которые могут открыть ворота.
Пользователю нужно лишь позвонить на номер контроллера, который сравнит его с записанными номерами абонентов. Если такой там имеется, произойдет автоматическое открытие створок, иначе – контроллер сбрасывает звонок.
Плюсы уличных ворот на автоматике
Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:
- небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
- высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
- экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
- придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.
Автоматика для откатных ворот от компании «Alutech»
Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.
Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.
Самодельный привод
При большом желании автоматику для ворот можно сделать своими руками. Тот, кто хочет сэкономить средства, может попробовать. Если есть интерес к этому делу, процесс ее сборки своими руками может быть увлекательным. Главным элементом такого электропривода служит механизм спутниковой антенны. Она оборудована червячной передачей, которая заменяет электропривод.
Привод для ворот
В основе системы спутникового телевидения стоит механизм поворотного действия. Он представляет собой двигатель, который можно применить для установки автоматики. Принцип червячной передачи схож с действием электропривода. Этот вариант выгоднее, чем магазинные приводы, так как работает от напряжения в 36 В, тогда как магазинные — от сети 220 В.
Сборка механизма
Для сборки вам понадобится 2 рабочих привода от спутниковой антенны. Выберите приводы с самыми длинными штоками. Также понадобится пульт и трансформатор, мощность которого должна составить от 36 до 40 В.
Пульт служит для закрытия и открытия конструкции. Нужно, чтобы он работал на расстоянии примерно 50 м. Также должны быть 2 брелока, которые можно купить в компании, которая специализируется в сфере охраны.
Собрать привод можно примерно за 6 часов. Для того чтобы автоматика качественно работала, дополните ее токовым реле. Если реле не будет, может перегреться или вовсе сломаться мотор.
Так можно легко сделать привод для ворот при минимальных затратах. При этом, если вы отдаете предпочтение готовой сборке, сэкономить можно на монтаже автоматики своими руками.
Автоматика с выдвигающимся внутренним штоком
Установка автоматики своими руками
Монтаж начинают с проверки работоспособности створок и сбора инструментов:
- Дрель;
- Рулетка;
- Молоток;
- Изолента;
- Шуруповёрт;
- Плоскогубцы.
Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.
Установка привода автоматики на распашные ворота
С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.
Линейные приводы
Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.
Рычажные приводы
Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.
Гидравлика
Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.
Особенности установки приводов при открытии ворот наружу
При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.
После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.
Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.
Преимущества и недостатки
Распашные ворота сами по себе привычны, а потому отличаются надежностью. Главное преимущество двустворчатых конструкций с автоматикой – возможность дистанционного открытия/закрытия с управляющего пульта. Это особенно комфортно зимой.
Недостаток состоит в сложности установки движка. Но если учесть все правила монтажа, в дальнейшем с двигателем проблем не возникнет и ворота будут открываться исправно. Система позволяет настроить открывание таким образом, чтобы створки направлялись внутрь или наружу на 180 градусов. В любом варианте необходима свободная территория, что не очень удобно.
Из преимуществ распашных ворот:
- Доступность. Это наиболее дешевый и самый распространенный вариант из всех существующих на сегодняшний день конструкций;
- Простота монтажа и длительность эксплуатационного срока;
- При свободном пространстве хорошее обеспечение проезда для любого транспорта;
- Возможность использования любых материалов для створок;
- Самостоятельный монтаж створок (при желании).
Из недостатков:
- столбы нужно вкапывать и бетонировать;
- конструкция требует немалого пространства;
- небезопасность эксплуатации при сильном ветре;
- монтаж электрики не дешев, так как потребуется два движка.
Электрическая часть для распашного вида ворот разнообразна, производители предлагают как проверенные временем системы, так и новинки, которые знакомы пока только поклонникам автоматики.
Преимуществами отличаются приводы:
Линейный – недорогой вариант, но механизм имеет ряд недостатков. К примеру, относительно медленное открытие/закрытие створок. Кроме того, механизмы требуют некоторой доработки, иначе они не обеспечивают полного закрытого состояния створок.
Рычажный – немного дороже предыдущего, но в доработке не нуждается и прост в установке: привод достаточно правильно укрепить на существующую конструкцию. Достоинство рычажных приводов – способность открывать створки на больший угол, чем линейные – 120 градусов. Рычажные движки отличаются и улучшенной скоростью открытия.
Подземный привод – обладает эстетическим преимуществом перед первыми двумя собратьями. Он полностью скрывает факт наличия автоматики. Конструкция достаточно дорогостоящая, требует некоторой сноровки для установки. Створки открываются на 110 градусов.
Автоматизированная конструкция отличается надежностью, благодаря особым блокам роликов. Они располагаются внизу профильной основы. Активируется система при открытии закрытии ворот.
Конструктивно, ворота могут быть:
- гаражные с автоматикой, работающей наружу – чаще применяются в промышленных зданиях;
- въездные – монтируются при въезде на частную территорию. Такие автоматические ворота подразделяются на несколько типов по назначению. Например, садовые въездные ворота – тоже распашной вариант. Автоматика для въездных конструкций монтируется как наружу, так и внутрь.
Характерные особенности любых распашных конструкций – прочность, отличная функциональность, удобство при перемещении через них. Традиционный материал всех типов самодельных распашных конструкций – металлические профили или трубы, а также обшивка в виде железа. В двустворчатых широких воротах сооружают небольшую дверь для прохода людей.
