Магнитный замок на калитку: цена и установка

Общие сведения

Сдвиговый механизм

Существует два вида электромагнитных замков – удерживающие и сдвиговые. Как первый, так и второй тип замка работает на одном и том же принципе. Он заключается в наличии в корпусе электромагнитной катушки, создающей магнитное поле при прохождении по ее виткам электрического тока. Магнитное поле, в свою очередь, притягивает металлическую пластину на створке калитки или двери, тем самым удерживая ее от вскрытия.

Удерживающие магнитные замки являются наиболее распространенными. Их популярность объясняется простотой монтажа и эксплуатации.

Сдвиговые магнитные замки являют собой более сложные конструкции, где магнит производит фиксацию язычка замка, а не удержание ответной пластины на двери. Такие замки являются врезными. Их использование может быть ограничено конструктивными особенностями дверей, ворот или калиток.

Производим коммутацию электрической части

Схема подключения механизма

Так как питание замка производится от 12 В сети постоянного тока, для соединения электрической части лучше всего использовать двухжильный кабель, сечением 1,5 мм (к примеру, ВВГ 2 Х 15, или ВВГ НГ того же сечения). Для подведения кабеля лучше всего использовать пластиковый кабель-канал, где это возможно, для его защиты от атмосферных воздействий. Производим укладку кабеля и подключаем остальные элементы сети проводами, в соответствии со схемой.

Как видим процесс установки и настройки такого замка не очень сложен. Если у вас есть определенные умения, то установить магнит на дверь или калитку вам не составит труда. Главное в этом деле − не спешить и тщательно подходить к каждому из этапов сборки и установки.

Электромагнитные замки, благодаря своим преимуществам, станут отличным средством защиты вашего жилья и имущества. А удобство использования такой системы смогут оценить все члены вашей семьи.

Выбор подходящего устройства

Электромеханическое устройство на калитке с защитной крышкой

Большой популярностью пользуются накладные замки, так как их установка проста и возможна на калитки практически из любого материала. Врезные же замки устанавливаются только в те полотна, где предусмотрено место для врезания.

Кроме того, что выбирая замок, следует учитывать толщину материала тех элементов калитки, на которые будет устанавливаться замок, есть еще некоторые особенности конструкций, влияющие на выбор запирающего устройства:

обязательно следует обращать внимание на сторону открывания, так как замок можно подобрать как правосторонний, так и левосторонний;
еще один важный фактор – открывание калитки внутрь двора или наружу, в этом случае тоже подбирается определенная модификация замка;
качество металла цилиндра замка имеет непосредственное влияние на долговечность устройства. Если установка замка в помещении не требует претензионного отношения к выбору материала, то корпусы замков для установки на улице должны быть изготовлены из нержавеющей стали или из металла, покрытого защитными средствами.. Цилиндр устройства помещается на наружной стороне, это позволяет открывать калитку механическим путем при отсутствии электроэнергии

Внутри также находится механический элемент, позволяющий принудительно открывать створку

Цилиндр устройства помещается на наружной стороне, это позволяет открывать калитку механическим путем при отсутствии электроэнергии. Внутри также находится механический элемент, позволяющий принудительно открывать створку.

В современных моделях замков предусмотрены дополнительные засовы. Это ригели трехточечного запирания, благодаря которым створка надежно закрывается. Кроме различий по расположению, электронные замки отличаются и принципом действия блокировки засова, это может быть:

электрозащелки;
электроблокирующий механический засов;
соленоидные или моторные засовы.

Во всех типах устройств напряжение подается в момент открывания конструкции. Процесс втягивания защелки можно осуществить как магнитной картой, так и ключом.

Моторный замок оснащен небольшим двигателем. Некоторые модели такого вида замков оснащены несколькими ригелями. В дневное время можно использовать только защелку, а на ночь можно задействовать все ригели. Единственным отличием в эксплуатации устройств моторного типа является задержка при открывании.

Соленоидные электромеханические замки движут ригель с помощью магнитных полей. Этот вид устройств чаще применяется в таких конструкциях, как секционные ворота с калиткой. Недостатком устройств является обязательное присутствие электричества.

Электрозащелки работают по принципу деблокировки фиксатора во время подачи напряжения. Устройство удобно тем, что защелку можно открывать поворотом ручки.

Разновидности электромагнитных замков для калитки и ворот

Существует следующая классификация замков:

Установка в соответствии с климатом.
По способу расположения на двери.
По своему строению.
Исходя из материала двери.

Комплект электромагнитного замка для установки на уличные двери, калитки и распашные ворота, оснащенные электроприводом, системами контроля доступа и домофонами

Комплекты способу расположения

врезные
накладные

Первый вид врезается внутрь двери, а второй – крепится снаружи. При врезном замке необходимо точно рассчитать размеры его, чтобы не допустить дальнейшего шатания. А при установке наружного замка должны использоваться только надежные саморезы. Первый вид, чаще всего, используется в металлических дверях, а второй – на любых.

Наборы магнитных электрозамков по строению

электромеханические
электромоторные.

В плюсах данного замка можно отметить богатый выбор ассортимента и строения.

Краткое описание, классификация, основные преимущества использования.

Электромагнитные замки – это еще одна разновидность электрических замков. Они имеют вид пластины, обмотанной открытым магнитом из стали. Принцип его работы состоит в следующем: при открытии двери с помощью специальных устройств, пластина отделяется от магнита, способствуя, тем самым, открытию двери. Чтобы привести замок в действие, следует выполнить два условия: вплотную прижать пластину к магниту и организовать подачу тока. Его использование возможно как в подъездах, так и на калитках частного дома.

Общие сведения

Электрозамки имеют множество достоинств, которые присущи лишь им за счет надежной системы, а также по принципу работы. Сегодня существует большое количество конструкций различной комплектации.

Особенности конструкций

Принцип работы электрозамков довольно простой. В роли запирающего механизма замка выступают защелки в виде штырей, в закрытом состоянии плотно выжимающиеся пружинами в паз, который находится с противоположной стороны, этим самым запирая калитку или ворота.

Электромагнитный вид замка

Во время открывания, когда нажимается кнопка пульта, производится прикладывание пластикового ключа, нажимается стационарная кнопка. Либо это кодовый замок, в котором система оттягивает запорные штыри, сжимая пружины. Затвор расположен под определенным углом, так калитка может закрываться в автоматическом режиме.

Принципиальная схема для подключения электрозамка своими руками

Наиболее эффективной является система, которая имеет несколько режимов. Ночной обеспечивает надежное закрывание калитки, дневной позволяет управлять воротами, не выходя из дома. Используются эти системы для ворот в гараже, входной калитки и двери.

На калитке

Комплектация

Зачастую замок с электроприводом продается одновременно с видеодомофоном. Он встроен в конструкцию. Это довольно удобно и дает возможность сэкономить на приобретении домофона и замка по отдельности.

Электромеханический вид устройства для калитки

Преимущества и недостатки

Конструкция, которая объединяет надежность механики и удобство электронной системы, имеет множество преимуществ.

Основные достоинства электрозамка:

Сложность взлома. У многих моделей электрозамков отсутствует скважина для ключа. Соответственно, злоумышленник не сможет определить, к какому виду относится эта конструкция.
Устройство не заедает. Открытие и закрытие электрозамка производится очень легко.
Продолжительное время эксплуатации. В отличие от механических аналогов время службы электрозамка в 2 раза больше.
Бесшумная работа.
Конструкцию и монтаж электрозамка можно комбинировать с разными системами охраны.
Возможность дистанционного открытия замка.
Может устанавливаться на любые полотна дверей (профнастил, дерево, металл).

Вариант из магазина

Недостатки:

для нормального функционирования требуется постоянная подача электричества;
электрический замок на калитку сложней в монтаже в отличие от механического;
у многих моделей замков ригель находится снаружи, об который можно случайно зацепиться;
уличный замок желательно накрыть козырьком, в противном случае пониженная температура и атмосферные осадки вызовут сбои в работе;
цена электрического замка выше в отличие от механического. К этой стоимости нужно добавить постоянный расход электричества.

Cisa

Устройство и принцип работы магнитного замка

Магнитный калиточный замок по устройству и принципу работы кардинально отличается от механических запорных устройств. В нем отсутствуют движущиеся детали и механизмы, а запирание производится за счет силы электромагнитного притяжения.

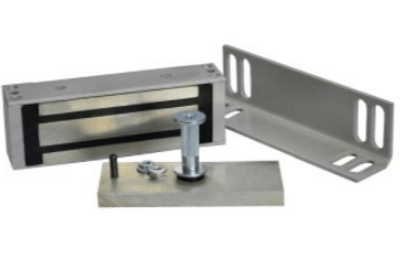

Состоит электромагнитный замок из двух частей:

Металлической пластины с одной стороны.
Электромагнита с другой стороны.

Ток, приходящий на обмотку катушки электромагнита создает сильное магнитное поле, притягивающее к себе металлическую пластину. Для открывания замка электрическая цепь разрывается путем нажатия специальной кнопки, ток перестает поступать на обмотку катушки, магнитное поле исчезает, запор открывается.

Разновидности

Электромеханические замки можно условно разделить на несколько групп по различным признакам.

По типу запирания:

сдвижные. Для отпирания необходим сдвиг якоря относительно электромагнита. Как правило, такие конструкции рассчитаны на установку врезным способом. Монтаж необходимо выполнять в строгом соответствии с требованиями инструкции;

удерживающие. Для открывания необходимо отделить якорь от магнита.

В продаже есть врезные и накладные конструкции. Врезные обычно используют на межкомнатных дверях, для калитки у них незначительное удерживающее усилие.

По типу элементов управления:

герконовые. На контактную группу не требуется подавать дополнительное напряжение — управление происходит с помощью постоянных магнитов;

на датчиках Холла. Управляющим элементом является микросхема, нуждающаяся в отдельном питании.

Обратите внимание! Более современными и чувствительными являются датчики Холла. По способу установки:

По способу установки:

накладные;

врезные.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Первые обладают максимальным усилием на отрыв, но они слишком хорошо заметны на поверхности калитки. Вторые выглядят гораздо аккуратнее, поскольку врезаны в полотно калитки и почти незаметны на поверхности. Однако удерживающее усилие у них очень мало и подходит только для офисных дверей.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Иногда дополнительно устанавливают доводчик

Есть еще один вариант — полуврезные замки. Они представляют собой нечто среднее между врезными и накладными конструкциями, причем по всем показателям.

Рейтинг электромагнитных замков

В основу принципа действия заложено явление магнитного взаимодействия. В состав замка входят электромагнит, ответная планка (якорь) из металла большой магнитной проницаемости. Устройство используют как исполнительный механизм в системах контролируемого доступа. Электромагнит должен быть достаточно мощным, чтобы развивать усилие сцепление, которое невозможно разорвать силой. По типу монтажа и запирания замки могут быть:

Накладными, с креплением набором уголков;
Врезными, с улучшенным дизайном и без выступающих частей;
Полуврезными, с корпусом, наполовину выступающими за обрез полотна;
Магнитного запирания, удерживающие двери запертыми только усилием притяжения, развиваемого магнитом;
Магнитомеханическими.

Электромагнитные замки отличаются множеством достоинств. Конструкция их предельно проста и удобна для подключения к электронным замкам, подвижные части отсутствуют, отказов практически не бывает. Недостаток у них только один. Они открываются с прекращением подачи электроэнергии. Впрочем, этот недостаток при экстренной эвакуации населения или персонала учреждения становится достоинством. Отбирая материалы для рейтинга, наша команда изучила массу публикаций о современных электронных, электромагнитных и комбинированных замках, их технические характеристики, особенности эксплуатации. Результаты работы представлены в нашем обзоре.

Выбор замка на калитку и комплектация устройства

Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком. Чтобы устройство прослужило как можно дольше, необходимо чтобы оно отвечало следующим требованиям:

Конструкция замка должна быть неприхотливой, но надежной.
Изделие должно выдерживать перепады температур (от –40 до +50 градусов).
Замок можно закрепить на профиль калитки.
Корпус выполнен из нержавеющего металла.

Для частных домовладений, самым лучшим вариантом считается электромеханический механизм, который устанавливается на калитку, совместно с домофоном. Это позволяет открывать калитку дистанционно. Установив видеодомофон на ворота, хозяину нет необходимости идти к выходу, чтобы узнать, кто пришел к нему. Достаточно увидеть изображение на панели устройства, расположенного внутри дома.

Критерии подбора магнитного замка

Чтобы сделать качественный выбор и не пожалеть в будущем, необходимо опираться на ряд правил, когда вы делаете такую покупку. Только за такими условиями вы сможете получить максимум от своей покупки и надёжный электромагнитный замок на ворота или калитку сможет прослужить вам долго

Итак, на что же следует обязательно обратить своё внимание:

Прочность конструкции

Прочность конструкции замка. Весь замок должен быть очень прочный, не расшатанным, максимально плотно соприкасаться магнитами. Крепления должны быть очень качественными и прочными. Лучше всего выбирать такой замок, корпус у которого литой, то есть без каких-либо швов, стыков и скрученных элементов.

Степень защиты

Высокая степень изоляции от влаги и пыли. Так как этот замок будет установлен на улице, он должен без каких-то проблем выдерживать прямое попадание влаги, которая ничуть не будет воздействовать на его работоспособность.

Отличная изоляция

Отличная изоляция всех электрических элементов. Этот показатель поможет защитить вас от удара током, и прочего. Так как калитка чаще всего из металла, то какие-либо электрические пропуски абсолютно недопустимы.

Степень покрытия от коррозии

Хорошая степень покрытия всех металлических элементов и магнитов от повреждений, коррозии, изнашивания. Такой замок сможет прослужить гораздо дольше и не утратит своего качества.

Совместим с СКУД

Магнитный замок на калитку должен быть совместим с любыми дополнительными системами управления и слежения, такими как домофоны, камеры, дистанционные пульты и прочее. Это позволяет модифицировать его в любой момент без каких-либо проблем.

Все виды электрозамков легко коммутируются с системами удаленного управления, в том числе с видеодомофонами.

Частота эксплуатации

Подбирая защитное покрытие следует учитывать вес и частоту эксплуатации створки калитки или ворот. Если вес относительно небольшой, а частота эксплуатации находится на приемлемом уровне, тогда защитное покрытие можно подбирать лаковое или силиконовое. Оно будет отлично защищать поверхность материалов и придаст привлекательный внешний вид замку.

При выборе замка важно учитывать вес двери и степень нагрузки на нее!

Погодные условия

Для увесистых створок, частой эксплуатации в самых суровых погодных условиях и при частом воздействии, используется более дорогое покрытие – металлическая плёнка. Она очень долговечная, прочная и практически не изнашивается, выдерживая любые погодные воздействия на неё. Цена таких замков будет в несколько раз выше чем более бюджетные, покрытые лаком или силиконом.

Как выбрать замок

Перед покупкой важно обращать внимание на такие моменты:

Сила на отрыв (удержания). Должна быть в пределах 150‒200 кг. Указывается на замках после индекса «ML».
Прочность конструкции. Большей надежностью отличаются изделия с литым антикоррозийным корпусом. На поверхности отсутствуют швы, стыки.
Устойчивость к влаге, перепадам температур. Замок будет использоваться в условиях улицы, поэтому рабочий диапазон температур должен быть от ‒30 до +50 градусов. Механизм защищен от попадания влаги.
Высокая степень антикоррозийного покрытия. Чем качественнее обработано изделие, тем дольше оно прослужит и меньше будет изнашиваться.
Полная изоляция электрических проводов и других деталей. В противном случае во время открытия есть риск получить удар током.
Возможность модификации. Модель должна быть совместима с системами видеонаблюдения, домофоном, дистанционным управлением.
Защитное покрытие выбирается исходя из частоты использования и погодных условий. При интенсивной эксплуатации в условиях суровой зимы лучше не экономить и купить с покрытием из металлической пленки. При умеренном использовании достаточно недорогого лакового, силиконового покрытия.

Стоит ли устанавливать на калитку магнитный механизм

Выбирая запорное устройство, обращают внимание на все, имеющиеся на рынке модели. Среди них электромагнитные замки занимают особое место

Они отличаются высокой надежностью, долговечностью и невысокой ценой, и позволяют держать калитку закрытой от нежданных посетителей. Но, выбирая модель, необходимо понимать разницу между магнитным и электромагнитным замками. Первые представляют собой миниатюрное изделие, которое имеет небольшую удерживающую силу и устанавливается чаще всего на стеклянные или бескаркасные двери.

Смотрим видео, механический или магнитный:

Вторые, наоборот, отличаются высокой «мощностью» и пригодны для установки не только на входную дверь, но и дворовую калитку. Особенно актуально такое запорное устройство для владельцев частных домов, которые часто пользуются калиткой, но не желают постоянно носить с собой целую связку ключей.

Установив электромагнитный замок, вы сможете управлять его работой при помощи магнитного ключа. Он обладает небольшими размерами и его проще носить с собой.

Самые популярные модели замков для калитки

Для использования в условиях улицы лучше всего подходят запорные устройства, оснащенные антивандальной защитой. Одним из таких является электромагнитный замок AccordTek ML-194. Диапазон его рабочих температур составляет от -30 до +50°C, поэтому такие модели находят широкое применение в любых регионах страны.

Смотрим видео, о данной продукции:

Замок имеет достаточно большой вес, составляющий 5,6 кг и усилие удержания в 500 кг, поэтому его установка возможна даже на тяжелую калитку из металла. В комплекте с запорным устройством поставляются крепежные изделия и уголок для крепления основной части. На такой магнитный замок цена составляет около 2 тысяч рублей, позволяя приобретать его всем желающим.

Кроме отдельных замков на калитку в продаже можно встретить и уже готовые комплекты. Обычно они состоят из:

Запорного механизма
Контроллера
Считывателя
Блока бесперебойного питания с аккумулятором
Кнопки выхода.

Один из таких комплектов собран на базе замка марки ML 295K. Управление работой этого устройства осуществляется с любого видеодомофона, если параллельно кнопке открытия двери подключить контакты вызывной панели. Благодаря наличию в комплекте бесперебойника замок имеет время автономной работы до 6 часов, исключая возможность открытия калитки при отключении электричества.

Еще одна из моделей замков на калитку – это устройство Securitron M62. Это изделие американского производителя, отличающееся большой силой удержания, достигающей 544 кг и широким диапазоном рабочих температур от – 40 до + 60°C.

Установив такой замок на калитку вы можете быть уверены в том, что несанкционированный доступ на территорию вашего домовладения будет невозможен.

Подведем итоги

Существует огромное количество моделей магнитных замков на калитку. Они отличаются в конструктивном плане, способом управления и ценой. Среди них присутствуют модели со встроенным контроллером, управляющим работой запорного механизма и кодирующим ключи.

Такие замки имеют прочный металлический корпус, внутрь которого помещают штыри, выполняющие роль запирающего механизма и сердечник. Со стороны улицы располагается магнитный элемент и замочная скважина, а во дворе устанавливается кнопка открывания замка. Комплект может быть дополнен накладными декоративными пластинами и ручками.

Монтаж электромагнитного замка может выполнить каждый, он не требует специальных инструментов и навыков. Эксплуатация таких механизмов предельно простая. Все эти качества привели к повышению спроса на такие запорные устройства и широкому применению их на различных объектах.

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Монтаж на дверь

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Перед установкой

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Установка запорного устройства

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

Схема подсоединения к блоку питания

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.
