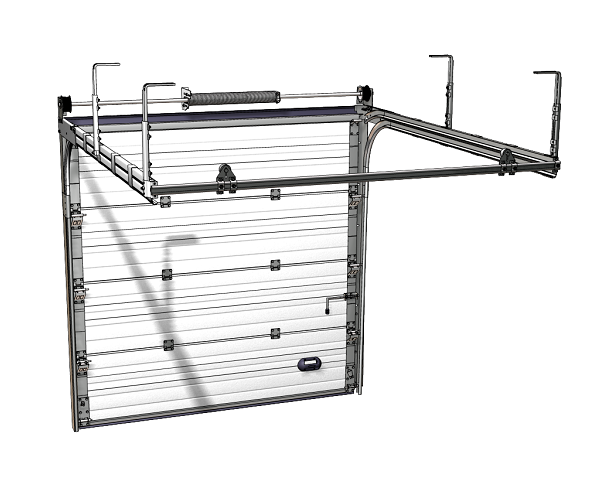

Установка секционных ворот
Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:
- работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
- во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
- позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.
https://youtube.com/watch?v=Z–6UwrU5Z4
Процесс монтажа секционных ворот
Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.
Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.
Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности
Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.
Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.
Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.
Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель
Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек
Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.
Далее можно переходить к размещению полотна на свое место
Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов
Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.
Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.
Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.
https://youtube.com/watch?v=Ld7D_nxovAQ
Этап четвертый. Монтаж торсионного механизма.
Закрепил над вертикальными направляющими кронштейны крепления торсионной пружины. Сначала собрал торсионный механизм «на земле», соединив две его части соединительной муфтой и вставив троса по краям.
Установив его на кронштейны, закрепил дополнительно по центру специальным кронштейном.
Зафиксировал торсионный механизм в кронштейнах. Затем пробросил трос до нижней части ворот.
и закрепил его в крепеж. Дальше нужно было «взвести» торсионный механизм. Вставив кусок арматуры, накрутил указанное в инструкции количество оборотов и зафиксировал пружины.
Далее проверил, как затянул торсионы, приоткрыв ворота.
Подготовка к изготовлению ворот своими руками
Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.
Выбор проектного решения и разработка чертежа по имеющимся размерам
Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.
Можно самостоятельно разработать эскиз будущей конструкции.
Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража
Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.
По готовому чертежу вам будет проще изготовить необходимые детали ворот
Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.
Советы по выбору материалов
При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
- металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;
- металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
- комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;
- компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
- резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
- стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;
- пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
- утеплитель — минеральную вату, пенопласт или пенополистирол.
Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.
Необходимые инструменты
В процессе работы понадобятся следующие инструменты и электрическое оборудование:
- рулетка длиной 5 метров, строительный уровень;
- комплект гаечных ключей и набор различных отвёрток;
- электрическая дрель в комплекте со свёрлами;
- болгарка с отрезным кругом диаметром 180 мм;
- аппарат для электрической сварки.
Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.
Виды ворот
Тип конструкции устройства ворот — еще один важнейший вопрос. Вне зависимости от того, какой выбирается материал, есть четыре основных вида ворот.
- Распашные ворота для дачи — самый популярный вид конструкции, при котором одна или две створки распахиваются наружу. Калитка, как правило, всегда имеет конструкцию распашной.
- Раздвижная конструкция, когда ворота перемещаются вдоль поверхности забора, открывая или закрывая проезд.
- Рулонные или роллетные ворота сворачиваются на манер рулона при открывании.
- Секционные ворота убираются снизу вверх секция за секцией.
У каждого типа конструкции есть свои плюсы и минусы, поэтому следует поговорить о них более подробно.
Распашная конструкция
Популярность этого типа ворот весьма высока.
Чертеж устройства автоматических распашных ворот
- Простота устройства. Соорудить распашные ворота для дачи может даже непрофессионал в сфере строительства;
- Дешевизна. Возможность проведения монтажа своими руками может значительно снизить издержки по возведению ворот;
- Универсальность. Установить подобную конструкцию можно практически в любом месте;
- Длительность срока эксплуатации. Конструкция распашных ворот проста и надежна;
- Вариативность. Для подобной конструкции можно выбрать практически любой материал.
Из минусов можно отметить, что распашные ворота для дачи — все-таки самая массивная конструкция, а для открывания ворот будет нужна площадка перед ними в несколько квадратных метров. Эту территорию нужно будет постоянно очищать от снега, листьев и прочего мусора.
Чтобы навесить распашные ворота для дачи, на опорах закрепляют мощные петли, к которым крепят основной материал изготовления ворот.
Фото и чертеж петель для ворот
Желательно предусмотреть какое-либо решение и для предотвращения самовольного закрывания створок, так как нередки ситуации, когда при порыве ветра ворота самостоятельно захлопываются. Это может нанести существенный ущерб автомобилю и даже здоровью стоящих рядом людей.
Раздвижная конструкция
Раздвижные или откатные ворота гораздо реже можно встретить в частном секторе на просторах нашей Родины. Главное достоинство раздвижных ворот — экономия пространства. Для открывания и закрывания ворот такой конструкции нужно лишь около 30 см от забора вдоль самого ограждения.
При открывании раздвижные ворота отъезжают в сторону параллельно поверхности забора.
Подробная схема устройства откатных ворот
Смонтировать откатные ворота самостоятельно
Роллетные ворота
Рулонные или роллетные ворота для дачи используются редко. Подобный механизм обычно применяют на входной группе в гаражах. В качестве материала не могут браться профнастил или кованый металл, обычно это некое полотно из небольших секций из пластика или металлопластика. Конструкция по своему типу напоминает рольставни на окнах или дверях.
Это достаточно недорогой вариант для ворот, но и сломаться такая легкая конструкция может гораздо быстрее.
Так выглядят роллетные ворота для дома
Секционные ворота
Секционные ворота состоят, как правило, из нескольких сэндвич-панелей, которые при открывании перемещаются из вертикальной — в горизонтальную плоскость. Для их обустройства нужен навес или оборудованный вход в гараж. Секции работают на специальных пружинках.
Обычно такую конструкцию устанавливают не как ворота для дачи, а на складских или других промышленных объектах, так как стоимость их достаточно высока. Возможность автоматизации позволяет использовать конструкции с большим комфортом.
Выбор материала
Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.
Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.
Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.
Мастерим врата самостоятельно
Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.
Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

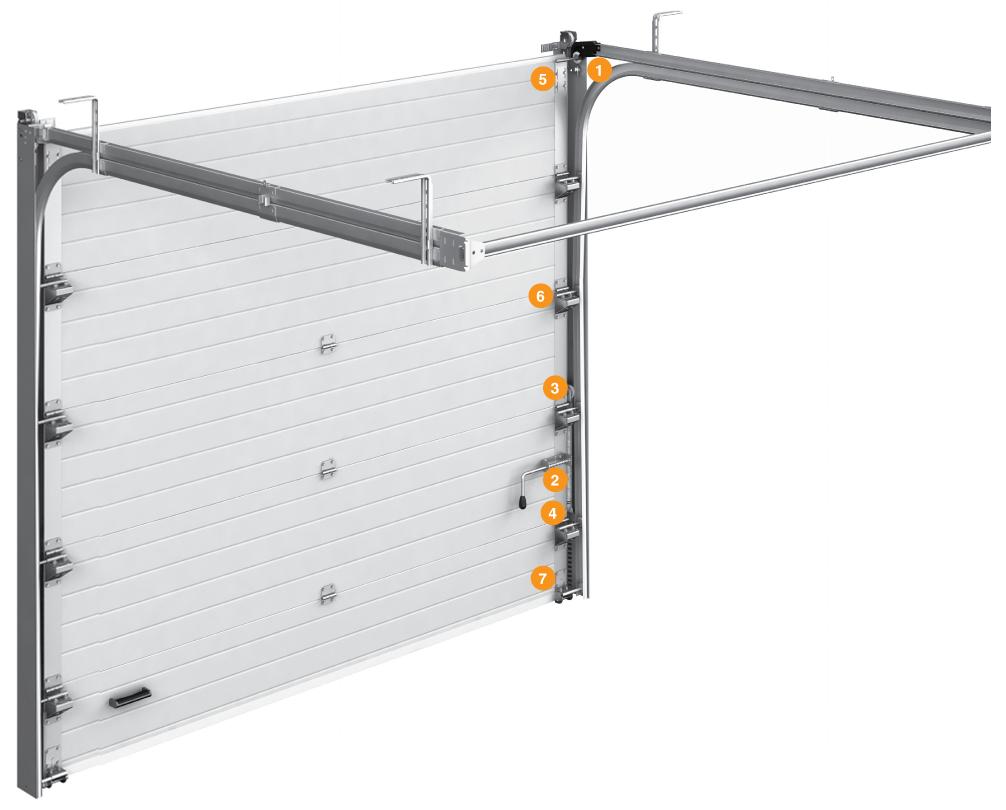

Элементы секционных ворот
Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.
Схема установки ворот
Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:
- строительный уровень и рулетка;
- металлические листы для формирования полотна створки;
- аппарат для сварки;
- электрическая ножовка по металлу;
- дюбеля и кронштейны;
- электродрель;
- металлические профили и уголки.
Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.
Хорошо проварить уголки
Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.
Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.
Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.
С двух краев полотна прикрепите пружинно-рычажные механизмы.
Установите рычажный кронштейн посередине верхней части створки.
В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.
Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.
Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.
Монтаж секционных ворот своими руками
Установка гаражных ворот – задача непростая. Чаще всего для этой работы приглашают мастеров, которые быстро и качественно производят монтаж. Но и своими руками установить ворота можно. Ниже мы подробно расскажем о том как именно монтируются секционные ворота и что для этого может потребоваться.
Материалы, которые нужны для монтажа конструкции:
- sandwich-панели;
- направляющие;
- торсионный механизм;
- дополнительные комплектующие (например, автоматика).
Инструменты, которые понадобятся для установки:
- молоток;
- набор гаечных ключей;
- плоскогубцы;
- дрель и набор сверл к ней;
- рулетка и строительный уровень;
- перфоратор;
- защитная одежда (перчатки, очки).
Как подготовить проем?
Перед тем как приступить непосредственно к установке ворот, очень важно подготовить помещение и дверной проем. Для этого необходимо:
Замерять ширину гаражного проема в трех точках (сверху, посередине и снизу). Если результаты отличаются, за основу следует брать большее значение. С помощью строительного уровня оценить горизонтальность пола. Если она не идеальна, стоит подогнать. Допустимая погрешность горизонтальности – 0,1 см. Если более – ворота будут установлены криво и не будут стабильно работать. Притолока (пространство над дверным проемом) и заплечники (пространство по бокам проема) должны находиться в одной плоскости. Обязательно нужно вычислить минимальную глубину ворот и на основе этих измерений проделывать дальнейшие работы. Для обыкновенных секционных ворот минимальная глубина составляет высоту ворот + 50 см. А для приводных ворот – высота + 100 см. Притолоку и заплечники необходимо в обязательном порядке укрепить. Как правило, это делается с помощью металлического каркаса
Это нужно для обеспечения конструкции достаточной прочности, чтоб она смогла выдержать нагрузку при работе ворот. Обратить внимание следует и на размеры частей конструкции. Для притолоки оптимально 25-50 см, для заплечников – 45 см
Перед тем как начать установку ворот, весь проем нужно отштукатурить.
Как установить ворота?
Процесс монтажа ворот ответственный и требует особой внимательности. Мы выбрали основные правила о которых не следует забывать при установке.
- Главное правило монтажа дверей и ворот – соблюдение абсолютной вертикали дверного проема и надежное крепление всех деталей конструкции. В отличие от более простых распашных, секционные ворота не потерпят перекошенности – они просто не будут работать или будут, но некачественно.
- Для монтажа нужно использовать именно те размеры болтов, дюбелей и саморезов, которые подходят для вашей конструкции. Уточнить этот вопрос лучше еще при покупке.
- Для выравнивания конструкции категорически не рекомендуется использовать монтажную пену или изделия из дерева. Наиболее оптимальный вариант – металлические пластинки разного размера.
Помня эти три простые правила, даже своими руками вы сможете произвести качественную установку ворот без лишних сложностей
Если все-таки сомневаетесь в своих силах, обратите внимание на инструкцию. Для каждой системы ворот предусмотрена вложенная инструкция по установке, которая значительно упростит для вас весь процесс
Наконец, закончив все подготовительные работы и уточнив необходимые детали, мы готовы перейти непосредственно к процессу установки.
На подготовленный проем ворот нужно нанести схему ворот. Ее можно заранее составить самостоятельно, но лучше посмотреть в инструкции – шансы ошибиться меньше. Главное что вам необходимо сделать – отметить места креплений. От того насколько точно вы поставили отметки, будет зависеть правильность сборки конструкции, поэтому будьте внимательны. Далее выставляется и фиксируется вертикаль проема. Можно начинать крепление несущих деталей. Обязательно следуйте инструкции. Полотно ворот собирается начиная с нижней ламели
При сборке следует соблюдать осторожность и внимательность. Панели должны плотно прилегать
Последняя (верхняя) часть полотна должна быть надежно соединена с нащельником. Добиться плотного прилегания можно с помощью регулировки кронштейнов. После установки панелей можно монтировать системы управления, ручки, замки и прочие аксессуары. Производится монтирование уравновешивающих пружин
Обратите внимание на то, чтоб подъемные тросы были хорошо натянуты. Установка автоматических гаражных ворот своими руками предполагает подсоединение к электросети, что и производится на этом этапе. В завершение нужно проверить работу только что собранной системы
Если после окончания сборки что-то не работает или установлено криво, то стоит пересмотреть все инструкции с самого начала и найти момент, где вы допустили ошибку. Только после этого, можно пытаться что-то исправить.
Этап 1. Подготовка оборудования
Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:
- лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
- электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
- перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
- отвертка;
- плоскогубцы;
- кусачки.
Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.
Подъемные гаражные ворота своими руками: пошаговая инструкция
Как сделать подъемно-поворотные ворота на гараж своими руками?
Прежде всего, нам нужно оборудовать проем. Вертикальные опоры из бруса 120х80 мм следует вкопать в пол гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов.
Собираем раму под потолком. Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих
Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
Из двух металлических уголков с помощью сварки собирается направляющий рельс, по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке
Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
Изготавливаем каркас полотна. Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки
Не забудьте о роликах в верхней части конструкции.
Используя крепежный материал, нужно обшить полотно выбранным вам материалом.
Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны на обеих опорных балках
К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
Для удержания ворот в открытом положении необходимы пружины. Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
Завершающий этап изготовления ворот – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.
Подъемные ворота в гараж своими руками (из профиля):
В дальнейшем подъемно-поворотные ворота для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.
Не забудьте также об установке надежной запорной системы, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.
Читайте здесь о том, как выбрать хороший замок в гараж.
А также интересная статья о том, как сделать своими руками козырек над гаражом.
Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на освещении гаража в светлое время суток.
Как видите, сделать самостоятельно подъемно-поворотные ворота в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.
Разновидности подъёмных ворот
На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.
Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:
Подъёмно-секционные
Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.
Ворота подьемные секционного типа
Подъемно-поворотные
Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.
Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.
Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.
Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.
Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.
Этап 4. Установка секционных ворот
Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм
Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.
Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие
Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться
Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих
Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.
Вместо них лучше использовать железные прокладки разной толщины.
Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.
Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.
Монтаж полотна
Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)
Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества
предназначен для защиты имущества.
Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот
Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.
ПружинаМеханическая система защиты от обрыва пружины
Электропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения
При должном подходе и правильных расчетах установка ворот занимает максимум один день.
Установка полотна
