Консольные стеллажи: как выбрать для гаража

Необходимые инструменты

Необходимые инструменты для изготовления полок

Чтобы процесс изготовления полочек занял минимум времени, следует заранее подготовить инструменты. Понадобится не так много: набор гаечных ключей, пассатижи, ножовки по дереву, металлу, молоток, отвертка, перфоратор, электролобзик, болгарка. Все перечисленные наименования есть практически у любого хорошего хозяина. Набор основных материалов будет зависеть исключительно от выбора каждого отдельного человека. Это может быть фанера, металлические трубы, бруски, ДСП, пластик, многое другое.

Популярные варианты полок для хранения инструментов в гараже

Какими преимуществами консольные стеллажи готовы приятно порадовать владельца?

Плюсом таких изделий становится возможность создания готовой конструкции строго в соответствии с запросами заказчика.

Уже на стадии проектирования исполнителями совместно с заказчиком выбирается:

• размер поперечного сечения;
• межосевое расстояние;
• материал выполнения;

В настоящий момент все консольные стеллажи выполняются из стандартного набора комплектующих деталей.

Их основу составляют вертикальные несущие стойки, к которым относится:

• фасонный прокат;
• стеллажные рамы;
• сигма профиль;

Они могут выполняться из гнутого или прокатного профиля. Кроме того может применяться фасонный прокат. В качестве опор часто используются профили собственного производства, которые готовы предложить компании-производители этих изделий.

Для обеспечения жесткости готовой модели применяются балки-усилители с диагональными связями. Многие варианты включают использование дополнительных элементов. Таких, как защитные сетки или отражатели ограничители.

Выбор конструкции стеллажа

Чаще всего в качестве материала для стеллажей в гараже выбирают металл или дерево. Нередки комбинации этих материалов. Пластик же используется редко.

Конструкции стеллажей из дерева с металлом могут быть следующими:

1. Стационарными, то есть, спроектированными и собранными под конкретное помещение. Обычно конструкция подобного рода собирается один раз, а для придания ей дополнительной прочности прикрепляется к стене или полу (в некоторых случаях также к потолку)
2. Передвижными. Имеется возможность установки конструкции на разные места, или же возможность постоянного перемещение при помощи роликов (колёс)
3. Разборными. Количество полок, их высоту, а иногда длину, можно менять в произвольных пределах
4. Подвесными. Крепление таких конструкций осуществляется к потолку или стенам
5. Комбинацией из различных видов или с элементами экзотики (например, вращающимися, раздвигающимися). Обычно, это скорее эстетическое, нежели практическое решение.

Отдельную группу представляют полки для хранения инструментов или же полки-контейнеры для хранения мелких деталей – как правило, крепежа, а также прочей «рассыпухи».

Как устроены подобные изделия, понятно из их изображений. Они применяются достаточно часто, поскольку весьма удобны в эксплуатации и легки в изготовлении. Кроме того, в качестве материала для них могут быть использованы любые подручные материалы.

Полки из множества контейнеров

Естественно, планировка любого стеллажа, включающая в себя расчёт его размеров с определением количества полок, должна ориентироваться на размеры гаража, парковочное место автомобиля, расположение дверей с воротами. В некоторых случаях оптимальным будет использование угловых стеллажей.

Допустимая нагрузка

Шины, мотор, гаечные ключи – все это достаточно тяжелые вещи, и полки под ними не должны прогибаться и ломаться. Потому, снова-таки, продумайте, что вы будете хранить и изучите характеристики стеллажа при его покупке. Среди прочих там будет нагрузка, которую выдерживает полка и секция стеллажа.

Самые «нежные» стеллажи выдерживает до 60 кг на полку и 350 кг на секцию. Для более-менее серьезных нагрузок лучше брать модели, которые выдерживают до 120 кг на полку и до 500 кг на секцию. Более крепкие модели выдерживают 170 кг на полку и 750 кг н стеллаж. Есть и максимально прочные модели, которые выдерживают нагрузку 300-900 кг на полку. Необходимость в таких конструкциях есть, разве что, в автомастерских, когда надо хранить несколько комплектов колес, среди которых могут быть и грузовые.

Стеллаж в гараже своими руками: подготовка перед изготовлением

Итак, вы решили сделать стеллажи для гаража своими руками. Перед тем, как приступить к изготовлению полок из любого материала, нужно обязательно провести необходимую для этого подготовку.

Подготовительный этап. Проведение замеров и изготовление чертежа.

Прежде всего, определитесь с размером конструкции и после этого произведите все необходимые измерения.

• начните с замеров высоты и ширины вашего будущего стеллажа;
• затем продумайте необходимое количество полок и их высоту;
• определитесь с материалом полок;
• изобразите на бумаге желаемый вид готовой конструкции. Имея перед глазами чертеж, вам будет проще сделать стеллаж.

Как сделать стеллажи в гараже своими руками — фото чертежи:

Как сделать стеллажи в гараже: металлический и деревянный?

Вы решили делать стеллаж из стали и уже составили чертеж. Теперь переходим к следующему этапу.

2 этап. Покупка материалов.

Составьте список нужного вам количества материалов и их размеров, после чего смело отправляйтесь в любой строительный магазин. Для изготовления каркаса понадобятся стальной швеллер и уголки. Если вы хотите делать полностью стальную конструкцию, то покупайте нужное количество листов металла. Если же в ваших планах — сделать полки из дерева на металлическом каркасе, то вам понадобятся бруски дерева, фанеры или ДСП.

3 этап. Подготовка инструментов.

Для изготовления полок необходимы следующие инструменты и инвентарь:

• дрель электрическая;
• угловая шлифмашина (болгарка);
• шуруповёрт;
• если вы хотите сваривать детали стеллажа, то понадобится сварочный аппарат и электроды;
• ножовка;
• молоток;
• уровень пузырьковый или лазерный;
• шурупы, болты, гвозди, дюбеля;
• рулетка строительная;
• карандаш.

4 этап. Процесс резки металла.

В соответствии с размерами и чертежом внимательно и не торопясь режем металлические вертикальные (опоры и секции) и горизонтальные (полки) детали стеллажа.

5 этап. Сборка конструкции.

Сначала закрепляем и устанавливаем каркас. Для большей надёжности можно крепить его к стене и потолку с помощью дюбелей или специальных шурупов.

После монтажа вертикальных стоек приступайте к креплению полок. Вы можете привинчивать их болтами или приварить к каркасу. Не забывайте при этом использовать уровень.

6 этап. Покраска.

Чтобы стеллаж со временем не покрылся ржавчиной, его нужно прогрунтовать и покрыть специальной антикоррозийной краской.

Если вы хотите сделать деревянные стеллажи в гараж для хранения и уже имеете готовый чертёж, то можно перейти к следующему этапу.

2 этап. Покупка материалов.

Самые распространённые материалы стеллажей для гаража из дерева — дуб и сосна. Вертикальные и поперечные стойки делаются из бруса разного размера, а для полок можно купить доску, листы фанеры или ДСП.

3 этап. Необходимые инструменты и стройинвентарь:

• электрический инструмент: дрель, болгарка, шуруповёрт;
• ножовка по дереву;
• молоток;
• рулетка и карандаш;
• уровень;
• гвозди, шурупы, саморезы, болты.

4 этап. Резка деревянных деталей.
Придерживаясь нужных размеров и чертежа, режем все деревянные опоры и стойки, а затем полки. Обрабатываем все детали специальным антисептиком, предназначенным для дерева.

5 этап. Сборка конструкции.

Сначала собираем и закрепляем весь каркас, после чего крепим к нему полки с помощью металлических уголков и болтов М5. Проверяем прочность готовой конструкции и ещё раз измеряем ровность всех поверхностей и углов уровнем.

6 этап. Тщательно и без спешки прокрашиваем конструкцию для предотвращения её гниения и образования на ней плесени. Дожидаемся её полного высыхания, а потом устанавливаем на выбранное место. Вот и всё, ваш стеллаж готов!

Как сделать стеллаж в гараж своими руками из профиля:

Итак, теперь вы знаете, как можно сделать деревянный или металлический стеллажи для гаража своими руками. На первый взгляд, это достаточно сложный процесс, имеющий много нюансов.

Но, тем не менее, изготовить стеллаж — по силам каждому. Стоит лишь правильно и без спешки провести все замеры и следовать пошаговой инструкции. Стеллаж, сделанный своими руками прослужит вам долгие годы.

Как сделать стеллаж из дерева в гараж своими руками смотрите ниже:

Типы стеллажей

В первую очередь нужно разобрать основные варианты конструкций, чтобы понимать плюсы и минусы каждого решения:

Модульные системы хранения. Вариант, который широко используется в складских комплексах (см. Складские стеллажи: требования к ним и испытания), промышленности и торговли. Стальной перфорированный профиль для стеллажей уже нарезан на куски требуемого размера, поэтому остается просто собрать конструкцию по инструкции. Основные плюсы — надежность и возможность выбора разных типоразмеров. Минус — немалая стоимость;

Конструкции из алюминия. Эта группа изделий отличается привлекательным внешним видом и высокой прочностью. Именно поэтому данный вариант широко используется в торговле. Плюсами являются такие факторы, как небольшой вес и простота сборки, а к минусам можно отнести большую цену и невысокую устойчивость к деформациям при ударных нагрузках. Но если нужны торговые стеллажи-витрины — алюминиевый профиль станет лучшим решением;

Стеллаж из профильной трубы — очень хорошее решение для гаража или подвала. Такие конструкции выдерживают высокие нагрузки и могут иметь практически любые размеры и конфигурации. Но, чтобы изготовить их, придется приложить много усилий — разрезать трубы на куски нужного размера, затем точно совместить их и сварить. Без сварочного аппарата и навыков в этой области вы вряд ли справитесь;

Деревянные конструкции. Очень популярное решение по причине того, что древесина легка в обработке, ее несложно приобрести и стоимость будет невысокой. Вы можете соорудить конструкцию любой конфигурации, что является плюсом, но материал неустойчив к воздействию сырости, и в неотапливаемых помещениях дерево может сгнить за несколько лет;

Конструкции из профиля для гипсокартона. Вариант использовать CD профили для стеллажей хорош тем, что его несложно соорудить своими силами. Для этого не нужно иметь профессиональный инструмент, не надо быть сварщиком или слесарем. Материалы для работы можно приобрести в любом строительном супермаркете, и стоят они недорого.

На основании всего вышеизложенного можно принимать решение. Если вы хотите брать готовый вариант, то хорошо подойдут стальные стеллажи. Если же решили справиться своими силами, то проще всего использовать профиль для гипсокартона.

Важно! Работать с профилем могут даже те, кто практически не имеет опыта в подобных работах. Его обрабатывать намного проще, чем дерево

Как установить и закрепить стеллажи

Простая конструкция, которую имеет стеллаж консольный двухсторонний, позволяет быстро выполнить его монтаж.

Система крепления консольных стеллажей может быть:

• Разъемной.
• Неразъемной. Этот вид не очень удобен, он не позволяет, при необходимости, быстро изменить конструкцию стеллажа.

Прежде чем разрабатывать чертежи, стеллажи консольные должны подбираться с учетом продукции, для которой модели предназначены. Для их изготовления используются металлические профили разной прочности, что позволит складировать продукцию с разной массой.

При креплении разъемных стеллажей можно использовать несколько способов:

• Применяя зацепы. В этом случае перфорированная консоль фиксируется на отогнутые крючки, которые отштампованы на стойке.
• С помощью шпонок. При этом перфорированная консоль с перфорированной стойкой стыкуется цилиндрическими фиксаторами.
• Болтами. Перфорированная консоль на перфорированной стойке крепится с помощью резьбовых фиксаторов.

Неразъемные соединения фиксируются на сварке встык.

Материалы для изготовления консольных стеллажей

Стеллажи консольные для грузов больших габаритов изготавливаются из конструкционной стали профильного проката.

Для стоек обычно используются:

• Трубы квадратного или прямоугольного сечения.

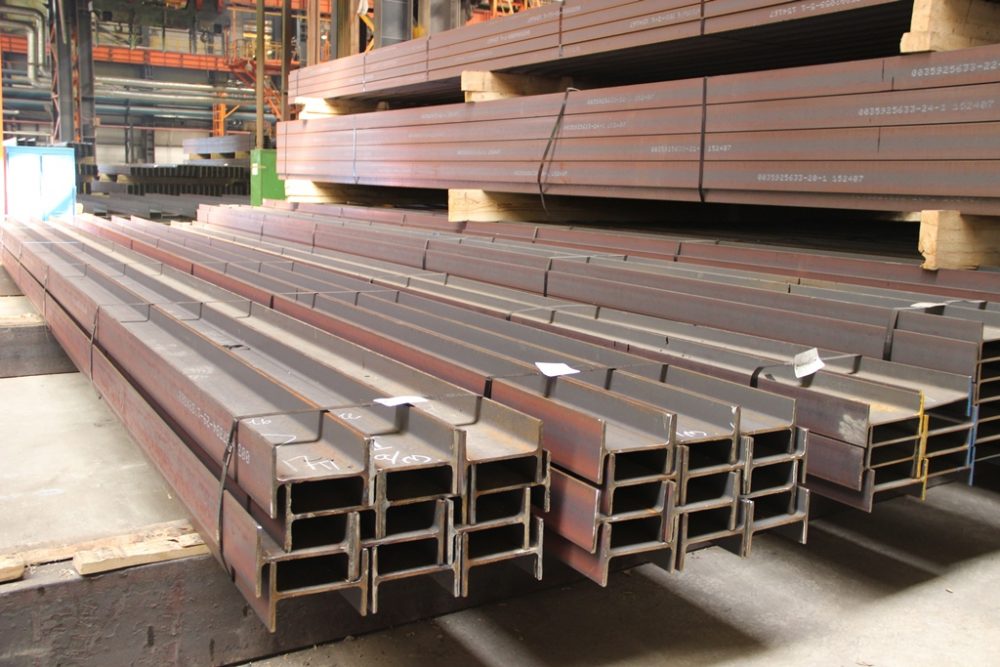

• Двутавровые балки.

Для консолей берутся:

• Горячекатаные трубы.
• Профили, гнутые из листовой стали.

Для увеличения жесткости и прочности стеллажей усиливаются поперечные балки из швеллера, которые фиксируются к опорным поверхностям на сварке или болтами, что позволяет избежать провисания консолей в центральной части стеллажа.

Как приспособить консольные стеллажи для размещения разных грузов

Что такой консольный стеллаж, чертеж для его изготовления под конкретный вид изделия, преимущества и недостатки покажет видео в этой статье.

Конструкции консольных стеллажей считаются универсальными. Помимо хранения труб и любых длинномерных изделий, после выполнения несложных доработок, стеллажи можно приспособить для размещения других товаров.

Размещение разных грузов нв консольном стеллаже

На фото:

• Балки, расположенные между консолями, создают опорные системы, что позволяет размещать коробки, ящики, паллеты.
• Любые изделия без ограничения по габаритам, укладываются на полки из настила, изготовленного из:

1. стального листа — цельного или перфорированного;
2. деревянной доски;
3. древесно-стружечной плиты;
4. фанеры.

В особую группу стеллажей консольного типа выделены конструкции для размещения рулонных грузов.

Они используются при хранении:

Рулонных покрытий:

1. ковролина;
2. линолеума.

• Тонколистового стального проката.
• Кабельных бухт.

Характер груза, предназначенного для хранения на таких стеллажах, сказался на их форме. Конструкции представляют собой две стойки, с закрепленными на них крюками-консолями. Перед складированием, рулон груза «надевается» на вал, который затем укладывается на консоли-крюки.

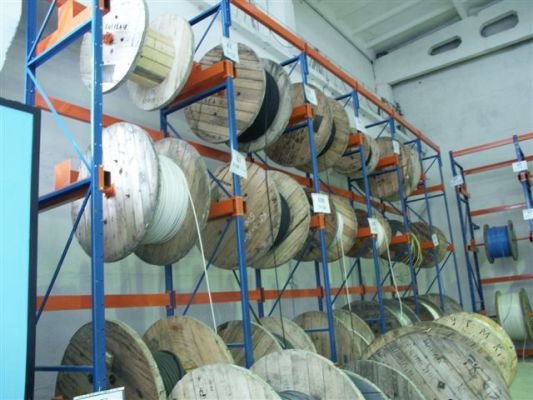

Консольный стеллаж для рулонных грузов

Стеллаж с крюками-консолями, при необходимости, используется как бухта для разматывания рулона, что позволяет сделать из него полноценный демонстрационный стенд. При креплении крюков-консолей к мобильным траверсам, которые можно смещать, используя цепную передачу, получается конструкция более универсальная для хранения обоев или текстиля.

К каждому виду стеллажей составляется своя инструкция по эксплуатации, что облегчает их сборку и делает использование конструкций более рациональным.

Достоинства консольных стеллажей

В список достоинств консольных стеллажей можно включить следующие факты:

• Такие стеллажи пригодны для хранения, как длинномерного погонажа, так и рулонного проката, а равно и поштучных, мелкогабаритных грузов, размещаемых в контейнерах или на настилах. То есть, консольный стеллаж, несмотря на некоторую специфичность конструкции, славится своей универсальностью.
• У таких стеллажей низкая металлоемкость и, как следствие этого, низкий вес, означающий минимальную нагрузку на несущую поверхность. Причем стоимость консольных стеллажей тоже невелика.
• С помощью подобных стеллажей можно уменьшить площадь хранения «проблемного» груза – длинномеров, рулонных материалов и прочего.
• Логистика склада с консольными стеллажами отличается простотой и понятна на интуитивном уровне даже самому неопытному кладовщику. Ведь весь товар открыт для обзора в течение всего срока хранения.

Кроме того, такие стеллажи облегчают не только логистику, но и доступ к хранимому товару. Поэтому подобное оборудование упрощает и процесс хранения, и процедуру погрузки-выгрузки товара, которой мы коснемся в следующем разделе данной статьи.

Сварной, болтовой стеллаж: что лучше?

Допустимые нагрузки на самодельные полки в гараж

Перед планировкой полок для гаражного помещения нужно определить более удобный способ их крепления. Сегодня наиболее популярны два способа: сварной, болтовой. Сварная технология используется обычно для металлических конструкций, болтовая – деревянных. Обе технологии служат исправно. Такие полки в гараже удобны в процессе эксплуатации, выдерживают большие нагрузки. Однако они имеют некоторые недостатки.

Один из вариантов стеллажей с каркасом из профильной трубы и полками из фанеры

Сварные полки являются неразборными. При изменении плана гаража, его назначения, просто разобрать изделие не выйдет. Транспортировать сварные полки тоже неудобно. Их вес может превышать сотню килограмм. Главный плюс такой конструкции заключается в ее надежности. Сварочные швы крепко фиксируют элементы между собой. Добиться их разрушения совсем непросто.

Деревянный стеллаж для гаража соединять лучше на гвозди, а не на саморезы, так они меньше разбалтываются

Болтовые стеллажи менее устойчивые. Они не могут обеспечить достаточную жесткость. Для устойчивости конструкцию приходится дополнительно крепить к стене. Однако есть существенный плюс у такого способа крепления – мобильность. Полки можно будет разбирать, собирать, делать навесные полки различного размера. Дать однозначный ответ на вопрос, какая из технологий лучше, невозможно. Каждому человеку будут важны свои собственные параметры.

Секреты организации пространства

Опыт многочисленных владельцев гаражей подсказывает, как правильно разместить все на полках стеллажа, чтобы все поместилось и ничего не упало. Вот некоторые советы, к которым не мешало бы прислушаться:

• лучше всего ставить стеллаж под длинной стеной гаража;
• наиболее часто используемые вещи хранят на полках, к которым проще подобраться. Все, что необходимо от случая к случаю, можно разместить повыше;
• под потолком лучше не ставить емкости, которые можно будет опрокинуть на себя при попытке достать с верхней полки. Вообще канистры с легковоспламеняющимися жидкостями лучше хранить на нижних полках подальше от электрической проводки;
• при наличии большого количества инструмента можно выделить для него отдельную деревянную полку, в которой сделать необходимое количество отверстий. В них вставляют отвертки, и в итоге процесс поиска заметно упрощается;
• для размещения ключей отлично подойдут перфорированные панели, на них крепятся крючки, за которые прекрасно держатся ключи. Такую панель можно сделать частью стеллажа или вынести за его пределы;
• для ручного электрического инструмента можно предусмотреть выдвижные ящики, или же хранить его в полках верстака, если таковой присутствует;
• чтобы упростить процесс уборки, некоторые предпочитают использовать полки из металлической сетки. Пыль на них не задерживается, легко падает на пол, откуда убрать ее намного проще;
• шины хранят на нижних полках, причем сами полки снимают, оставляя лишь горизонтальные перекладины. На полке глубиной 40 см и длиной 1 м помещается до 5 покрышек для легкового авто.

Покупая готовый стеллаж, выясните, как давно производитель работает на рынке, довольны ли пользователи его продукцией, какие материалы он использует, как защищает от негативного воздействия влаги, какие гарантии дает. Если есть время и возможность, можно попробовать соорудить стеллаж своими руками, на помощь вам придут следующие видео.

– свободный пол в гараже, кладовке, мастерской; – нет боковых стенок и рам; – «обходим» гаражные коммуникации, двери, окна, щитки, прочие преграды; – легко меняем металлическую конструкцию под потребности и настроение.

Наша система для гаража вмещает любые неудобные в хранении вещи — от колёс и косилок до инструментов, болтов и шурупов. Это простой конструктор – распределение и состав элементов меняется легко и с удовольствием.

Для монтажа гаражной системы хранения просто закрепите горизонтальную шину на стене, вертикальные несущие зацепляем к шине, они свободно перемещаются, крепим их к стене в случае значительной нагрузки на полки, остальные элементы навешиваем на вертикали легко и быстро – Ваш стеллаж готов.

Передвижные консольные стеллажи.

Установка консольных стеллажей на передвижные основания – чрезвычайно популярно техническое решение, позволяющее на 60%- 80% увеличить емкость хранения грузов на складе.
Стеллажи устанавливаются на передвижные основания и размещаются единым блоком с одним межстеллажным проходом. Доступ к стеллажным секциям происходит посредствам перемещения одного или нескольких стеллажных рядов с помощью электродвигателей и системы автоматического управления.
Ограничений по нагрузкам или габаритам такая система хранения практически не имеет.

Важным элементом передвижных стеллажей являются рельсовые направляющие, по которым перемещаются основания со стеллажной надстройкой. «Рельсы» могут быть вмонтированы в промышленный пол, как на этапе строительства нового склада, так и в ходе локальной реконструкции пола в уже построенном помещении. При небольших высотах стеллажей и нагрузках возможно применение фальшполов и «плоских» рельсов.

Благодаря специфике работы подъемно- транспортного оборудования при разгрузке и загрузке консольных стеллажей скорость работы со стационарной и мобильной стеллажной системы имеет близкие показатели. Этот факт в сочетании с простотой и надежностью оборудования позволили получить передвижным консольным стеллажам широкое применение среди европейских компаний.

Как определяется цена на консольные стеллажи?

Стоимость готового изделия зависит от типа сборки, выполнялась она самостоятельно или с приглашением специалистов. Также роль играет размер готового изделия.

В настоящий момент стоимость типовых вариантов стеллажей составляет:

• от 11 тысяч рублей при выборе односторонней модели со сойкой Н=4000, В=1200 и максимальной нагрузкой на стойку в 2000 килограмм;
• от 13 тысяч рублей при выборе односторонней модели со сойкой Н=3000, В=1360 и максимальной нагрузкой на стойку в 4000 килограмм;

Отдельно предусмотрена стоимость одной консоли, которая, при габаритах L=800, h=80, b=50 с максимальной нагрузкой 300 килограмм составляет около 500 рублей.

Подробную информацию о вариантах предлагаемых конструкций и цене на них готовы предоставить консультанты специализированных компаний.

Предварительная подготовка

Следует начать с подготовки чертежа. Выполнить его можно самостоятельно, взяв за основу, например, каркасы, предлагающиеся на продажу. Необходимо рассчитать габаритные размеры полок и параметры основы для них.

При этом их размеры должны базироваться на предварительных замерах пространства в гараже. Если выполнить эти замеры правильно, можно считать, что половина дела уже сделана.

• На этом же этапе необходимо продумать, каким образом полки будут соединены с каркасом, а сам каркас дополнительно упрочнен при помощи крепления к стенами или полу.
• Важным параметром здесь будет являться высота, поскольку, в случае низких потолков, желательно делать высоту каркаса до самого потолка, не оставляя свободного пространства.
• Определение расстояния между полками – один из важных моментов проектирования, поскольку именно он определяет рациональность распределения вещей по уровням.
• Традиционно нижние делаются наиболее вместительными: на них размещается крупное и тяжелое оборудование; кроме того, часто они используются для хранения колес и дисков.
• Обычно пользуются следующим правилом – чем полочка выше, тем меньший вес на нее должен помещаться и, соответственно, её высота ниже. Объясняется это достаточно просто – повышением устойчивости стеллажа в целом.
• Отдельно следует поговорить о глубине стеллажа. Слишком узкие полки делают весь стеллаж непрактичным, а слишком глубокие существенно усложняют к нему доступ. Оптимальной считается глубина в 50-60 см.
• Ширина обычно определяется пределом прочности материала, из которого сделаны полки. Нет необходимости слишком утяжелять стеллаж, делая полки шириной более 1,5 м (при этом потребуется слишком толстое железо или древесина, чтобы они не прогибались под весом). Обычно ширину выбирают порядка 90-150 см.

Рассмотрим наиболее популярные устройства стеллажей, которые можно изготовить своими руками.

Какие конструктивные особенности могут отличать консольные стеллажи?

Внешняя простота таких изделий на самом деле таит ряд особенностей исполнения. В том числе, касающихся вариантов защиты хранения материалов и продукции.

Для обеспечения применяется:

• искусственное создание небольшого угла наклона консоли с подъемом одного конца вверх, мешающий грузам самостоятельно сдвигаться;
• оборудование консоли специализированными съемными ограничителями;
• использование угла наклона и ограничителей одновременно;

Кроме того, при изготовлении металлических стеллажей часто используется перфорация, наносимая на вертикальные стойки. Это дает возможность владельцу в зависимости от необходимости самостоятельно изменять высоту размещения отдельных полок или изменять их количество.

Преимущества консольных стеллажей

Консольные стеллажи обладают рядом преимуществ перед прочими конструкциями для
хранения товаров. Они обеспечивают компактное и безопасное складирование негабаритных или длинномерных
грузов, а
также любой другой продукции. Еще одно достоинство консольных стеллажей связано с тем, что они собираются из
облегченных и компактных частей и могут достигать практически неограниченной длины. Число ярусов и опорных
стоек
также подбирается произвольно, в зависимости от количества и особенностей грузов. Это позволяет легко
классифицировать продукцию по номенклатуре, весу, размерам и делает доступ к товарам, хранящимся на складе
или в
торговом помещении, максимально удобным.

Для повышения функциональности и прочности систем хранения промышленные консольные стеллажи нередко
дополняются
специальными металлическими подпятниками, штангами, пластинами, разделителями и другими элементами. За счет
это
можно значительно расширить ассортимент размещаемых товаров и способы их складирования. Особые отражатели,
отбойники, ограничители, загрузочные ванны, дополняющие стеллажную систему, заметно упрощают работу с
хранящейся
продукцией.
