Как построить каркасный гараж своими руками

Необходимая проектная документация

1. Эскизный проект.
2. Трехмерная модель.
3. План фундамента.
4. Ситуационный план. В этом документе должны быть отражены высотные отметки и оформлена привязка к постройкам, уже присутствующим на участке.
5. Схема монтажа элементов каркасной конструкции.
6. Схема установки стропил.
7. План цоколя.
8. Чертежи всех элементов кровельной конструкции.
9. План системы водоснабжения и отведения канализационных стоков.
10. Подробная пояснительная записка с указанием особенностей строительства, важных технических характеристик, конструкций, стройматериалов и пр.

Перечисленные чертежи сделают работы по обустройству гаража максимально простыми и удобными. С их помощью на выполнение необходимых строительных мероприятий уйдет минимальное количество времени.

Однако составить такой подробный проект без наличия требуемых навыков крайне сложно. В подобных ситуациях остается либо обращаться к профессионалам, либо же подбирать подходящие чертежи в открытых источниках.

Каркасный гараж из дерева своими руками

Перед тем,как сделать гараж из дерева, следует произвести подготовительные работы – разработать подробный проект, рассчитать, сколько понадобится материалов для фундамента, внешней и внутренней отделки, будет ли внутри отопление и т.д. Делать это нужно сразу, чтобы примерно представлять, во сколько обойдется строительство, и на чем можно сэкономить при необходимости.

Чертежи гаражей из дерева можно посмотреть на сайте производителя каркасных конструкций и соотнести их с предполагаемым местом расположения будущей постройки. Также вы можете разработать свою схему, в соответствии с которой вам подберут каркасную конструкцию.

При строительстве гаража из деревянного каркаса своими руками, необходимо помнить некоторые размеры:

• стойки для углов гаража и воротные створки делаются из бруса 100Х100 мм;
• нижняя обвязка делается из доски 100Х50 мм;
• стропила, блоки перекрытия -100Х50 мм;
• шаг между стойками в нижней обвязке не длиннее 1200 мм;
• потолочные балки из доски 50Х100 мм;
• продольные детали – брус 50Х50 мм и больше.

Деревянный гараж 6х4 своими руками начинают строить, как и любой другой, с укладки фундамента. Здесь используется монолитный фундамент. После того как он отстоялся начинается сборка нижнего венца. К нему крепятся угловые стойки. Чтобы их надежно зафиксировать необходимо укрепить их временно досками.

После этого на них закрепляется верхний венец. Для большей прочности можно усилить деревянный каркас для гаража подкосами, то есть, досками, которые плотно вшиваются с внутренней и внешней стороны угловых стоек. Верхний же венец закрепляется гвоздями, шипами или скобами.

Для того чтобы соорудить проем, сверху на стойки необходимо уложить горизонтальную балку и надежно ее зафиксировать.

После того как каркас готов, его обшивают натуральной доской, ОСП- плитами или фанерой.

Если для обшивки используется доска, то каркас обшивается ею с внутренней и внешней стороны, а в проем между ними укладывают утеплитель. Чаще всего в качестве утеплителя используется минеральная вата.

Если использовать ОСП для обшивки, тогда ее следует укрыть от воздействия внешней среды отделочными материалами.

Для создания крыши в верхнем венце делаются пазы, куда вставляются стропила.

Возведение крыши

Крыша у деревянного гаража как брусового, так и каркасного может быть односкатной или двухскатной, это зависит от того, стоит ли он отдельно или примыкает к дому. Если деревянный гараж привязан к основному зданию, то крыша делается односкатная, если же это отдельная постройка, красивее будет смотреться двускатная крыша. Однако, выбор за мастером.

Для двухскатного вида крыши строятся специальные деревянные рамки (фермы)

Эти деревянные фермы устанавливают на верхний венец через 1,5 – 2 метра. При помощи уголков они надежно фиксируются на верхнем венце, а между собой скрепляются продольными балками.

После этого укладывается гидроизоляционный материал и возводится продольная обрешетка.

Удобно в качестве изоляции использовать рубероид. Его можно накладывать поверх обрешетки, и уже на него укладывается кровельный материал.

Если предполагается строить односкатную крышу, то тогда одна стена гаража должна быть

выше другой настолько, чтобы обеспечить наклон не менее 15 градусов.

Поперечные лаги в этом случае укладывают на расстоянии 50-70 см и только потом настилается гидроизоляционный материал и ставится деревянная обрешетка.

Ворота для гаража

В завершение необходимы надежные ворота. Самыми подходящими будут деревянные ворота для гаража. Их тоже можно изготовить своими руками.

Для начала нужно составить план, по которому будут строиться ворота, где будут указаны размеры и самих ворот, и проемов, куда деревянные двери для авто будут устанавливаться. После этого можно приступать к изготовлению самих ворот.

Лучше всего делать это на большой ровной площадке, там будет собираться каркас и обшивка.

1.  Отмерить брус для каркаса строго по нужным размерам, распилить и хорошо обработать (зачистить рубанком).
2. Соединить части каркаса. Это можно сделать с помощью нагелей – они вставляются в просверленные отверстия в балках или с помощью длинных саморезов.
3. Полученную конструкцию обработать защитными препаратами (пропитками для дерева).
4. Для обшивки распилить доски, рубанком обработать материал и закрепить на каркасе либо по одной, либо сразу щитом.
5. Для сохранения тепла обшивку из досок делают с двух сторон каркасной рамы, а образующуюся полость заполнить минеральной ватой.
6. Закрепить ворота в проеме. Для этого необходимо убедиться в надежности всех деталей конструкции. После этого прикрепляются петли к основанию проема и навешиваются створки.
7.  При желании ворота можно покрыть лаком, грунтовкой или краской.

Инструменты и материалы

Для возведения качественного каркасного гаража нам нужно подготовить следующий инструмент:

• строительный уровень, рулетку;
• штыковую лопату, электродрель и шуруповерт;
• молоток, ножовку по дереву, электролобзик, стусло и электрическую бетономешалку;

Из материалов понадобится:

• щебень, песок, колышки, шнур, бетон М300;
• битумная мастика и огнебиозащитный состав для древесины;
• крепежные элементы (саморезы по дереву, ершенные гвозди, нагели, резьбовые шпильки с болтами);
• арматурная сетка, стержни, стальная проволока;
• пиломатериал (доска 100х50 мм, брус 100х100 мм, 50х50 мм, доски для опалубки);
• материалы для обустройства кровли (рубероид или профнастил, коньковый элемент, торцевые планки и т.д.);
• материалы для возведения и отделки стен (плиты OSB; деревянная вагонка или профнастил);
• минеральная вата в листах и пароизоляционная пленка.

Составление индивидуального проекта и сметы расходов

Составление плана — это залог успеха в строительстве. Необходимо правильно разработать проект, высчитать расходы и указать обязательные позиции сметы.

Разработка проекта

Для правильной разработки необходимо создать план действий. Первым делом сделать чертёж на бумаге и понять, как будет выглядеть гаражное помещение. Самостоятельно разрабатывать план довольно трудно, поэтому если есть знакомые специалисты, то лучше обратиться за помощью к ним. Они помогут избежать больших ошибок.

Обязательные позиции сметы

В любом случае необходимо установить разметку, дизайн помещения. Определить стоимость всех материалов и оборудования. Вычислить габариты будущего гаража. Составить примерную схему каркасной конструкции, обшивки, заливки фундамента.

Дополнительные работы по установке гаража

Если гараж сооружается только для защиты автомобиля от осадков, то работы завершаются установкой ворот. Однако, когда он необходим для работы, то помещение следует утеплить. Для этого с внутренней стороны укладывается слой плит из пенопласта. Материал влагостойкий и не боится температурных перепадов. Большую прочность можно обеспечить закрытием утеплителя листами профнастила.

Также для экономии пространства специалисты советуют применять особые материалы с отражающим покрытием на одной из сторон. Такие элементы позволят избежать перегрева гаража летом. Если регион характеризуется холодными зимами, то в гараже устанавливается печка, имеющая высокую производительность и небольшой расход.

Иногда необходима установка дополнительной звукоизоляции. Однако, современные материалы, имеющие подобные свойства, довольно дорогостоящие

Особое внимание при установке гаража следует уделить его дверям. Они четко выставляются по уровню для того, чтобы в свободном состоянии произвольно не перемещаться (закрываться или открываться) под собственным весом

Для гаража можно выбрать любой тип ворот, наиболее удобными будут подъемные или роллетного типа

Инструменты и материалы

Для возведения гаража из дерева, то есть с несущим каркасом из этого материала, понадобятся, соответственно, брус – сплошной или клееный из досок, а также некоторое количество плит ОСБ для обшивки. Дальнейшие действия зависят от конструкции гаража, типа кровли, габаритов.

Из инструментов обязательно будут нужны:

1. Молоток.
2. Уровень.
3. Отвес.
4. Рулетка.
5. Электро- или аккумуляторная дрель.
6. Угловая шлифмашина с насадкой для резки дерева (опционально).

Конкретные действия сборщиков зависят от степени подготовленности к монтажу – древесина уже размечена, порезана на детали (стойки, балки, подкосы) или все придется делать «с нуля». В первом случае время на возведение здания значительно сокращается.

Какие виды фундамента применимы для каркасного гаража

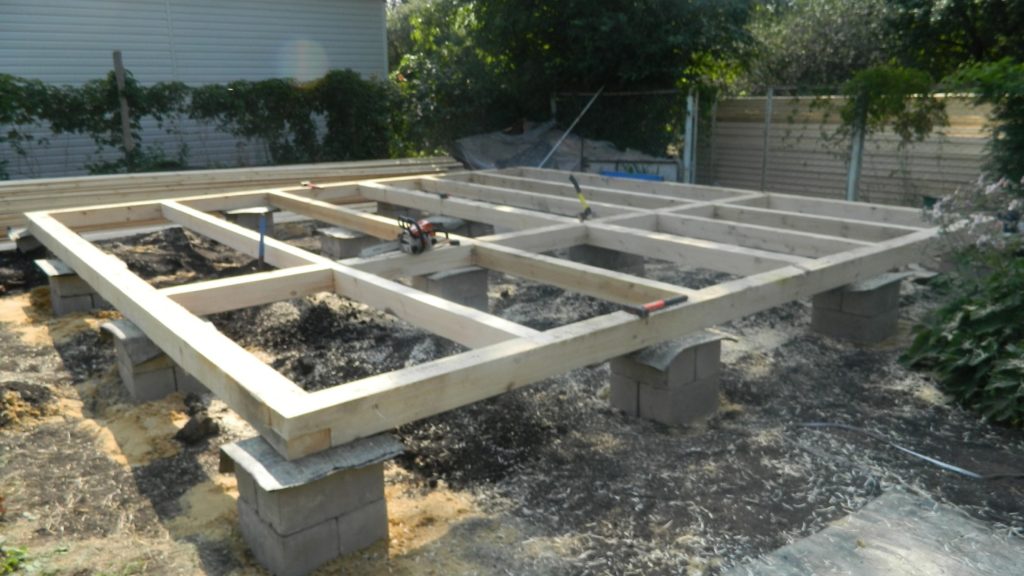

Столбчатый фундамент. Этот вид фундамента использовать проще всего. Его можно изготовить, не обращаясь за помощью профессиональных строителей. Столбчатый фундамент часто выбирают, если планируют делать в гараже дощатый пол. Его устраивают разными способами, а при постройке используют всевозможные материалы – бетонные блоки, ЖБ изделия, кирпич или же вовсе комбинируют разные материалы. Но это не самое лучшее решение для каркасного гаража. При выборе столбчатого фундамента вам придётся делать мощный настил из бруса и толстых досок, который будет способен выдержать приличную массу автомобиля. Кроме того, потребуется решить вопрос устройства удобного заезда – специальной въездной аппарели. Правда, для лёгкой конструкции, особенно если стоит проблема минимального времени постройки, это допустимый вариант.

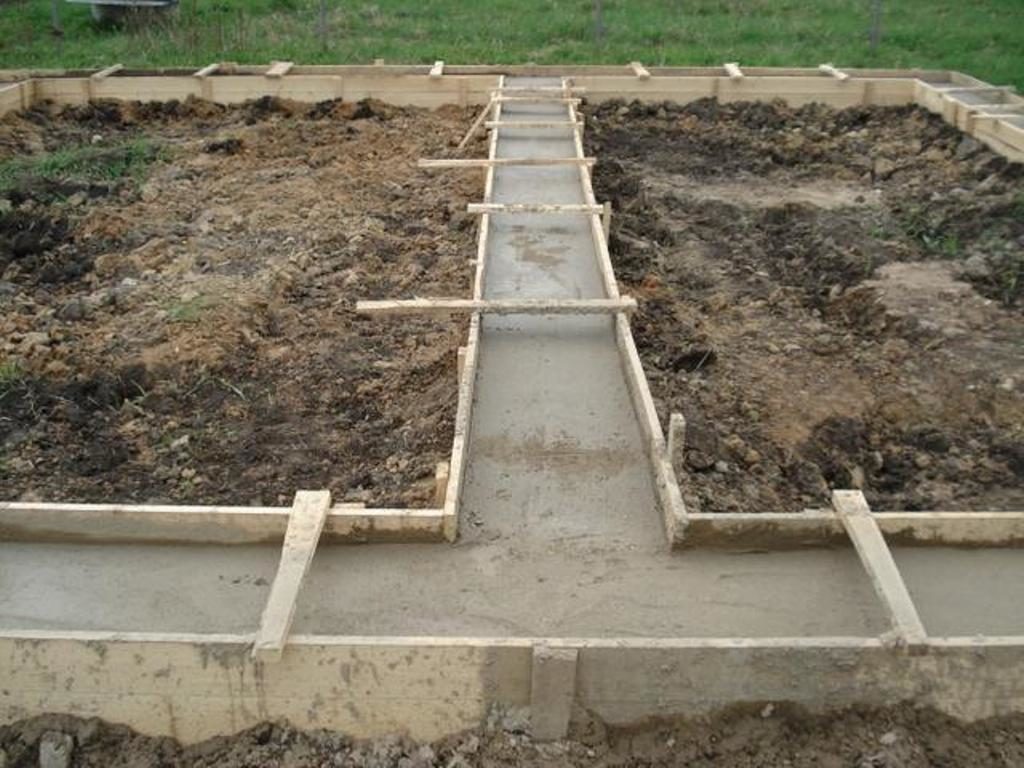

Ленточный фундамент. Прекрасно выдерживает вес каркасной конструкции. Сделать его сложнее, так как придётся не только изготавливать опалубку, но и произвести армирование конструкции с выполнением всех требований технологии. На постройку уйдёт больше времени, поскольку потребуется ждать, пока схватится и созреет залитый бетон.

Но у ленточного фундамента есть возможности строительства оборудованной по правилам и удобной смотровой ямы. Можно изготовить как деревянный, так и бетонный пол. Если вы решили делать деревянный настил, то придётся предусмотреть дополнительные опоры для укладки лаг, их удобно изготовить в виде столбиков из бетона или кирпича. Или же можно просто вкопать в необходимых точках деревянные столбики, обработанные мастикой.

Плитный фундамент. Ошибочно считается наиболее сложным основанием для каркасного гаража, так как до заливки бетона необходимо уложить несколько слоёв гравия, песка, щебня и хорошо утрамбовывать их. Такой фундамент стоит намного дороже, чем другие основания для гаража, да и сил приложить потребуется больше. Но так вы сделаете очень надёжный пол, который прослужит длительный срок. Даже если вы через какое-то время решите возвести капитальные стены вместо каркасной конструкции, то фундамент у вас уже будет готов.

По конструкции это монолитная, плоская ЖБ опора. Постройки на плитных фундаментах стоят устойчиво, даже если почва слаба или подвижна. Его ещё называют плавающим фундаментом, из-за того, что как бы не перемещался грунт, перекоса стен не будет.

Существуют 2 разновидности плитных фундаментов – гладкая и со специальными рёбрами жёсткости. Они придают дополнительную устойчивость, повышают прочность фундамента, противостоят деформациям, удерживают основание и постройку в горизонтальном положении. Верх такой плиты исполняет роль пола – по этой причине её делают гладкой. Такой фундамент под каркасный гараж построить сложно, и денег на него потребуется намного больше.

Свайный фундамент. Если у вас слабый грунт (к примеру, с большим уклоном или сплошной песок), то присмотритесь к фундаменту на сваях (лучше – на винтовых). Такой фундамент представляет собой металлическую трубу с винтовыми лопастями. Подобная конструкция повышает сцепление с грунтом.

Средняя несущая способность свайного фундамента – 4-5 тонн, что вполне достаточно для каркасного гаража. Но если потребуется возвести более тяжёлое строение, такой вид фундамента вам уже не подойдёт. Обязательно покройте весь металл антикоррозийными составами, это заметно увеличит срок службы всего фундамента.

Кирпичный фундамент. Наиболее устаревшая и экономически невыгодная конструкция. Часто говорят, что фундамент для каркасного гаража, сложенный из кирпича, очень надёжен, но это просто слухи. Если есть в наличии лишний кирпич, то практичнее и экономичнее будет сложить из него столбчатый фундамент. Но в этом случае потребуется много цемента высокой марки для необходимой прочности столбиков – в противном случае кирпич долго не прослужит. В настоящее время застройщики почти не используют кирпичную основу, считая этот вариант фундамента экономически нецелесообразны.

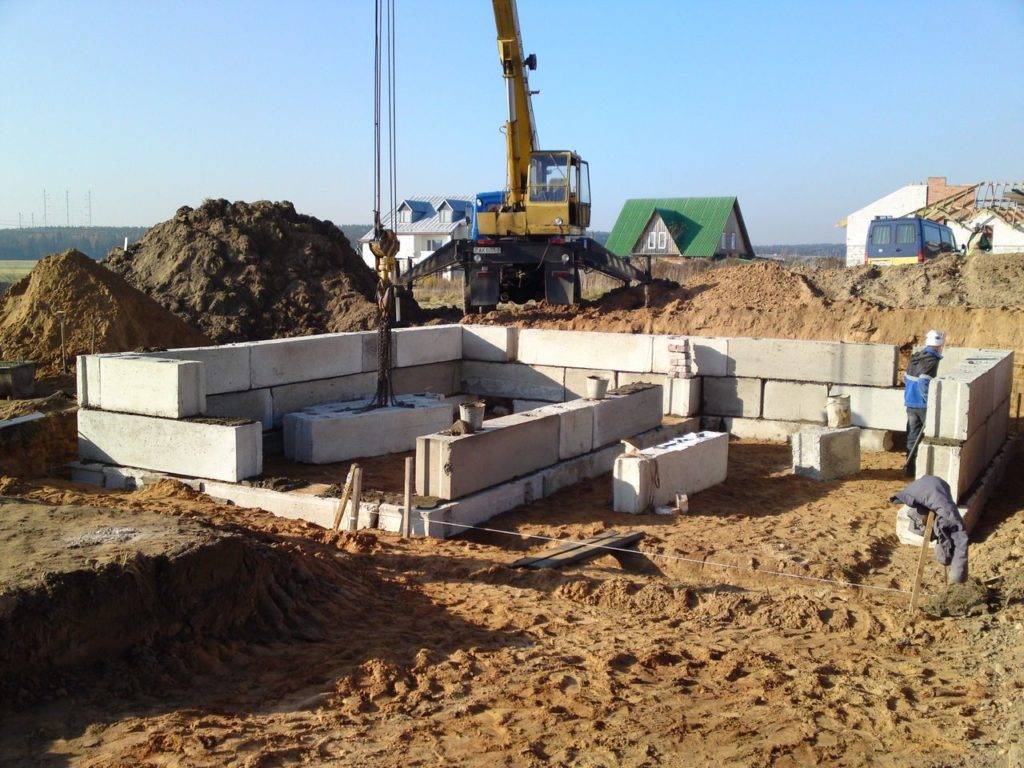

Блочный фундамент. Если вам необходим тяжёлый гараж большой площади, то лучше всего использовать блочный фундамент. Его устройство стоит дорого и требует привлечения тяжёлой техники. Но он выделяется среди других вариантов высокой надёжностью, длительным сроком службы и поистине необыкновенной несущей способностью. В качестве недостатков следует упомянуть высокую стоимость материала и работ, сложность монтажа конструкции (самостоятельно его сложить невозможно) и необходимость подготовки участка (выравнивание площади, создание котлована и т.д.).

Строительство каркасного гаража

Чертёж каркаса и будущей постройки необходим начинающим строителям. Он также нужен для расчётов расхода строительных материалов – опорных балок, стеновой обшивки, кровельных панелей. Можно пользоваться готовыми чертежами гаражей, типовыми решениями, которые приводятся в различных рекомендациях по строительству каркасных гаражей своими руками, в пошаговых инструкциях. Или обратиться к специалистам и заказать расчёт и чертёж вашего гаража с индивидуальными размерами, требуемой конструкцией.

Развернутый чертеж.

В готовом чертеже должен быть рисунок-эскиз будущего каркаса.

Эскиз-рисунок каркаса.

Также должен быть чертёж с указанием размеров всех каркасных элементов, расстояния между ними и способов крепления между собой. Также в чертеже указывается вид и размеры панелей стеновой обшивки, и способы её крепления к стойкам каркаса. Оговаривается материал размер кровельных листов, а также шаг-расстояние кровельных лагов. Правильно составленный чертёж со всем размерами может использоваться в качестве инструкции к строительству гаража.

Строительство каркасного гаража начинается с проектирования. А работы по его возведению начинаются с закладывания фундамента. Стены будущего гаражного строения могут быть лёгкими и холодными, но основание должно быть глубоким (при наличии смотровой ямы) и прочным.

Чаще всего в качестве основы под каркасный гараж используют фундаментную плиту. Она имеет достаточные показатели прочности, и укладывается в короткие сроки. Однако при этом отличается весом и требует работы погрузочно-разгрузочной техники. При использовании подъёмного крана плита укладывается на место будущего подсобного строения в течение часа.

Плита фундамента.

Перед укладыванием плиты проводят подготовительные работы — разравнивают грунт, при необходимости делают небольшое углубление или наоборот, приподнимают будущее, выполняя насыпь. При укладывании бетонной плиты в яму её дно предварительно отсыпают слоем песка – для отвода грунтовой воды, в качестве дренажного слоя. Если же плита укладывается поверх грунта без заглубления, или на возвышенном месте, то достаточно разровнять и утрамбовать землю.

Готовую фундаментную плиту используют в том случае, если под гаражом нет необходимости сооружать смотровую яму. Если же есть необходимость в традиционной гаражной яме, то сначала сооружают её, и только после – приступают к фундаменту, стенам и крыше.

Яма для гаража обустраивается в виде грунтового заглубления необходимой длины, ширины и глубины. Её стены выкладываются кирпичом, или отливаются бетоном, дно также выкладывают небольшой бетонной плитой. После обустройства ямы – приступают к заливке основной фундаментной плиты.

Монолитный фундамент со смотровой ямой.

Для подготовки грунта к заливке дно будущей плиты отсыпают песком. После этого песок проливают водой и трамбуют. Поверх — выкладывают каркас будущего фундамента – из металлической арматуры, сетки, проволоки, по периметру фундамента сооружают опалубку. После – льют бетон.

На застывание фундаментной плиты дают месяц. Наступать на плиту основания можно уже через сутки. Бетон будет достаточно прочным, чтобы выдержать вес человека и проводить дальнейшие строительные работы. А вот ставить автомобиль можно только после набора окончательной прочности – через 28 календарных дней.

Поверхность гаражной плиты должны быть влагостойкой. При постановке машины с её колёс и днища будет сливаться вода. Проникая в поры бетона, при замерзании капли влаги будут расширять поры, инициировать растрескивание поверхности. Поэтому перед заливкой бетона в смесь добавляют влагостойкие компоненты типа Пенетрон, Аквастоп. При установки готовой фундаментной плиты её поверхность пропитывают водостойкой смесью.

Работы по планировке фундамента

Оставалось решить, заливать ли МЗФЛ или использовать готовые фундаментные блоки. Так как планировалось строить каркасныйгараж, то и фундамент под него можно было собрать из отдельных блоков.

Можно было бы собирать фундамент под каркасный гараж из фундаментных блоков.

В этот момент мне пришла в голову идея использовать в качестве фундамента остатки свай 30 на 30 см, которые можно было купить на строительстве многоэтажного дома. Сваи забивают в грунт на разную глубину, а затем обрезают до нулевого уровня будущего дома.

Можно договориться с прорабом и купить сваи прямо на строительной площадке.

Что я и сделал. И стал обладателем десятка свай длиной от 2,5 до 4,5 метров и площадью торца в 0,09 кв. м.

Таким образом, я сэкономил на бетоне, на арматуре, на опалубке. Сваи укладываются торцами друг к другу, а торчащие концы арматуры свариваются. После этого промежутки между сваями бетонируются по месту.

И вот я стал обладателем десятка обрезков свай, которые будут использоваться как фундамент под гараж.

А посмотрите, какая арматура используется в сваях под многоэтажный дом. Мне бы и в голову никогда не пришло использовать арматуру 22 в фундаменте под гараж. Так что запас прочности приличный.

Теперь мой соседшутит, что у меня «не пойми что» – то ли МЗФЛ, то ли «неправильный» свайный фундамент, сваи в котором не забиты в землю, а лежат на боку.

Каркасная конструкция зданий различного назначения, является легким сооружением, которое не требует строительства сложных и материалоемких фундаментов. К таким сооружениям относятся и гаражи каркасной конструкции, вне зависимости из какого материала выполнен каркас (профильная труба, пиломатериал, ЛТСК конструкции).

Достоинства и недостатки каркасного гаража

Среди достоинств деревянного каркасного гаража выделяют:

1. Простоту и скорость возведения. Вся конструкция крепится на болтах и саморезах. Всего два человека могут за несколько недель собрать готовый гараж с нуля. При этом нет необходимости в какой-либо спецтехнике.
2. Экономичность. Благодаря небольшому весу конструкции под гараж можно заложить облегчённый фундамент. Стоимость постройки также будет ниже, чем при использовании кирпича.
3. Низкую теплопроводность древесины, которая позволит зимой поддерживать в гараже комфортную температуру.
4. Прочность конструкции.

Каркасный гараж возводится очень быстро

Однако нужно учитывать и недостатки этой технологии:

1. Горючесть материалов. Поэтому нужно заранее позаботиться о пожарной безопасности. Для этого придётся обшить каркас снаружи и внутри негорючим материалом, грамотно провести электропроводку, использовать для утепления каменную вату. Также можно пропитать дерево антипиринами — веществами, повышающими огнестойкость.
2. Возможность разрушения от размножения плесени или грибка, гниения, атаки грызунов. Чтобы предотвратить это, нужно пропитать древесину специальными антисептиками.
3. Риск взлома. Деревянные стены каркаса менее прочны, чем кирпичные. Поэтому такой гараж лучше строить на собственном придомовом участке, чтобы обеспечить защиту от злоумышленников.

Сборка каркаса

Сборка каркаса под гараж начинается с обустройства вертикальных опор. При этом опоры могут бетонироваться в плиту фундамента в процессе заливки, или могут быть прикреплены к бетонному основанию на анкерные соединения, вместе с нижней обвязкой. Наиболее качественный и надёжный вариант – бетонирование стоек с заглублением в фундаментную плиту и грунт. Его используют для строительства на открытых местах с большой ветровой нагрузкой. Он требует сооружения ямы для каждой опоры и её отдельное цементирование.

Стойки в грунте с бетонированием.

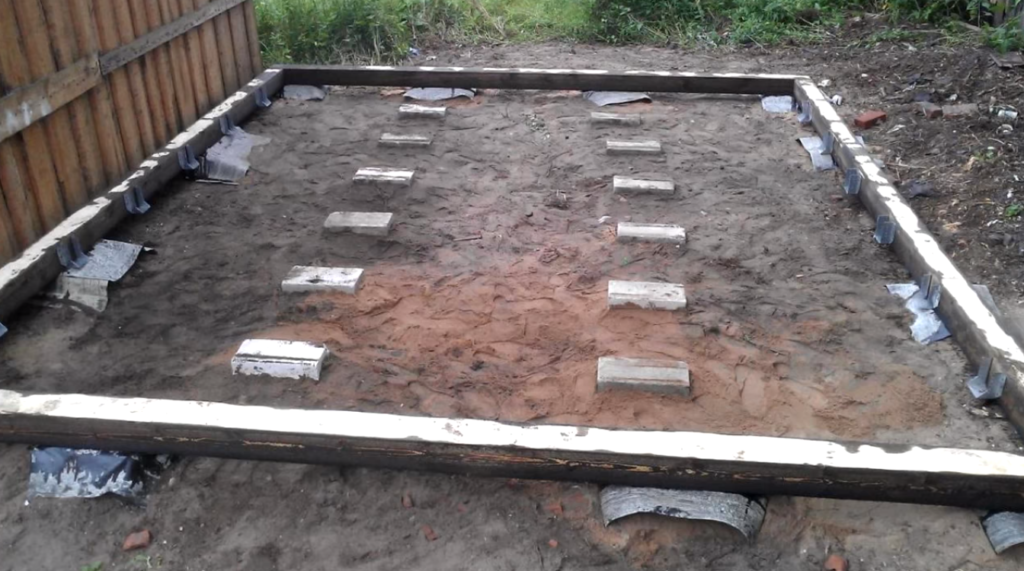

Более простой и доступный вариант – использование нижних лаг и крепёжных элементов. В этом способе вертикальная опора не заглубляется в грунт, а крепится с помощью металлического уголка к бетонному полу или деревянной балке, которая выполняет роль нижней обвязки. Такую балку предварительно крепят к плите фундамента, и после – устанавливают на неё опоры каркаса.

Поверх вертикальных несущих опор кладут верхние горизонтальные лаги. На них – сооружают перекрытия под крышу. Сама крыша сооружается из кровельных листов, которые укладывают поверх лаг перекрытия (элементов кровельного каркаса). Нижний ряд кровли укладывается с небольшим свешиванием.

Его край должен выходить за периметр строения на 50-60 см. Такой свес крыши предупреждает излишнее намокание стен и этим обеспечивает их сухость, долговечность и отсутствие влаги, плесени в гараже. Минимальный размер карниза, до полуметра, гарантирует защиту стен от слива сточной дождевой воды.

На заметку
Сборка каркаса с помощью резьбовых элементов обеспечивает возможность демонтажа гаража и его переустановки на другом месте. Каркасный гараж при необходимости может быть разобран, если крепления будут выполнены с помощью болтов, шурупов. Сборка на болты и шурупы обеспечивает возможность демонтажа стен, крыши и каркаса гаражного строения.

Подробнее о соединении опор каркасного гаража – на видео.

https://youtube.com/watch?v=Qhg3rqC1C_w

Фундамент под каркасный гараж

Поскольку сооружение получается достаточно легким, использование монолитных или блочных фундаментов ленточного или плитного типа не имеет большого смысла. Даже в том случае, когда планируется устройство смотровой ямы, лучше сделать ее отдельно, а всю постройку снабдить более легким основанием.

При сравнительно низком уровне грунтовых вод и отсутствия плывущих (плотные глины, тяжелые суглинки) грунтов на участке можно использовать опорно-блочный фундамент. Опоры выкладываются из фундаментных блоков или кирпича, с заглублением в грунт на 20…50 см. Поверх блоков устраивается обязательная гидроизоляция и ростверк из бруса.

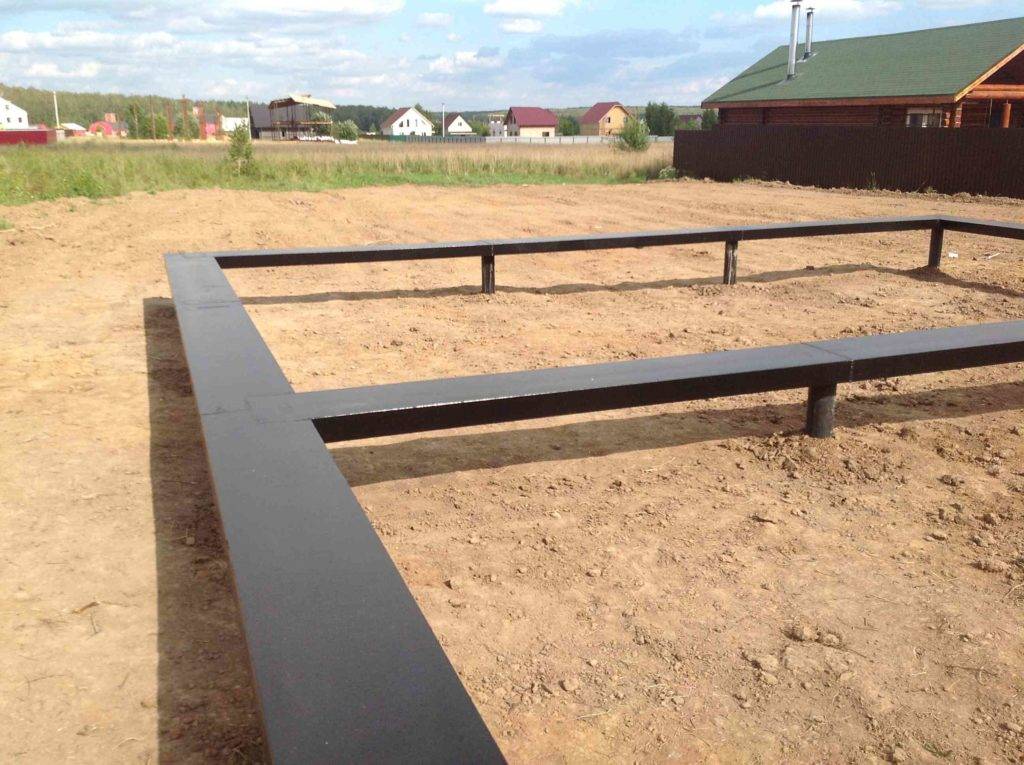

Удобен также фундамент на основе винтовых свай. В этом случае после первичной установки оголовки свай выравниваются по горизонтали, устраивается ростверк по гидроизоляции. Если в качестве каркаса здания будет использоваться металлопрокат, логично и ростверк делать металлическим, соединяя элементы сваркой.

В такой конструкции можно сразу же предусмотреть установку стоек и портала – обрамления гаражных ворот.

Устройство ленточного фундамента мелкозаглубленного типа имеет смысл при создании постройки на базе металлического каркаса с относительно тяжелой обшивкой и планируемым устройством отопительной системы.

Для плывущих грунтов, сложного состава грунтов можно выбрать ленточный фундамент глубокого заложения – нижняя грань основания находится ниже глубины промерзания грунтов на 20…50 см. С таким основанием желательно устраивать также отмостку.

Наконец, при плывущих грунтах и желании впоследствии построить более капитальную конструкцию можно применять плитные фундаменты.

При любом типе монолитного основания желательно сразу же устраивать закладные для крепления стоек каркаса и ростверка.

Ниже показаны варианты для деревянного (слева) и металлического (в центре и справа) каркаса.

Гидроизоляция по верхней плоскости элементов фундамента обязательна при любом его типе.
