Фундамент для гаража из пеноблоков своими руками

Виды блоков для строительства фундамента

Для возведения фундаментов используют блоки из следующих материалов:

• монолитный бетон (допускается введение армировки);
• вспененный бетон;
• газосиликатные блоки;
• бетон с наполнителем из шлака;
• керамзитобетон;
• арболит;
• пористая керамика.

Бетонные блоки

Железобетонные элементы изготавливаются по технологиям литья или прессования, что позволяет удалить из тела газовые пузыри. Встречаются элементы без армирования, отличающиеся меньшим весом и сниженной прочностью. Для обустройства подушек используются специальные блоки, имеющие трапециевидное сечение. За счет увеличения площади контакта с грунтом происходит снижение удельного давления на почву.

Бетонные элементы имеют массу до 2000 кг, для монтажа используются стационарные краны или мобильные установки на шасси грузового автомобиля.

Пенобетонные блоки

Пенобетон, имеющий пористую структуру, отличается хорошей термоизоляцией и малым весом. Для производства деталей применяется бетон с добавками, позволяющими насытить материал пузырьками воздуха. Прямоугольные элементы имеют низкую твердость, что позволяет нарезать пеноблок на элементы разного размера. По мере испарения влаги материал набирает прочность, по которой он уступает монолитным изделиям. Пенобетон используется при устройстве легких фундаментов.

Газосиликатные блоки

Газосиликатные элементы получается из бетона, в который введены соединения алюминия, кварцевого песка и извести. В результате химических реакций образуется газ, который насыщает материал. Из-за повышенной гигроскопичности остаточной извести требуется защита поверхности от воздействия влаги. Элементы формуются в автоклавах (например, для изготовления «новоблока» материал нагревается до 195°С при давлении 12 бар). Газобетон обладает большой прочностью, что позволяет применять материал для фундаментов жилых домов.

Шлакоблоки

Шлакоблок изготовлен из смеси цементного раствора со шлаком, что обуславливает шероховатую поверхность деталей. Технология производства не требует использования специальной оснастки, но полученные элементы имеют низкую механическую прочность. Используемая строительная смесь отличается большим удельным весом, поэтому выпускаются пустотелые блоки (с прямоугольными каналами). Пригодны для фундаментов хозяйственных или вспомогательных построек с низкой нагрузкой от стен.

Керамзитобетонные блоки

В качестве наполнителя используется керамзит, что позволяет снизить удельную массу раствора и повысить устойчивость к воздействию влаги. Керамзитобетонный блок имеет пустоты для снижения веса и повышения термоизоляции, отличается невысокой ценой из-за простой технологии производства. Возможно самостоятельное изготовление элементов с необходимыми габаритами. Применяются при возведении стен и оснований, но следует учитывать низкую прочность и шероховатую поверхность деталей.

Арболитовые блоки

Арболитовые, или деревобетонные, элементы изготовлены из смеси песка и крупной древесной стружки. Отличаются малым весом и хорошей термоизоляцией, но активно впитывают влагу из воздуха. При обустройстве стен необходимо предусмотреть защиту от воздействия воды, для изготовления оснований не применяется.

Поризованные керамические блоки

Керамические блоки имеют высокое качество изготовления, не подвержены воздействию воды и обеспечивают термоизоляцию. Для соединения на торцевых кромках предусмотрены шип и выемка. Недостатком является высокая стоимость, ограничивающая распространение материала.

Выбор материала

При подборе материала учитываются следующие факторы:

1. Смесь цемента с керамзитом или шлаком имеет большой вес и удерживает тепло в помещении. Но из-за кустарных условий производства готовые изделия имеют разные габариты и разрушаются при механическом воздействии. Пригодны для обустройства ленточных или столбчатых оснований.
2. Вспененный бетон (естественным путем или при помощи реагентов) разрушается под воздействием влаги. Изделия из него могут использоваться для строительства фундамента только при условии обустройства гидроизоляции.
3. Бетон отличается низкой термоизоляцией, но из-за прочности используется для обустройства фундаментов различных конфигураций.
4. Детали из арболита деформируются под нагрузкой и впитывают влагу из грунта и воздуха, не рекомендуются для изготовления оснований. Керамика применяется редко из-за высокой стоимости.

Типы фундамента для гаража

Фундамент для гаража из пенобетона подбирается в зависимости от планируемых нагрузок и геологических условий на участке строительства

Также важно принимать во внимание климатические особенности местности. В регионах, где температура может опускаться ниже ноля градусов, требуется предусмотреть комплекс мероприятий по предотвращению морозного пучения

Плитный фундамент

В этом случае требуется изготовить особую кессонную плиту. Она заливается в несколько этапов. На первом необходимо изготовить пол смотровой ямы. В качестве него будет служить бетонная плита. Толщину рекомендуется назначать 150–200 мм. В качестве армирования используют две стальных сетки (верхняя и нижняя). Чтобы обеспечить крепкое и надежное основание под плиту требуется выполнить следующие мероприятия:

• уплотнить грунт основания;
• сделать подушку из песка или щебня (толщина обычно составляет 300 мм);
• утеплить плиту поверх подушки для предотвращения морозного пучения.

Толщина утеплителя может назначаться как расчетом, так и приблизительно. Необходимо использовать эструдированный пенополистирол, минеральную вату или пенопласт укладывать нельзя. Толщина утеплителя назначается в пределах 30–50 мм в зависимости от климатического региона. Поверх утеплителя укладывают гидроизоляционную пленку.

В плите требуется обязательно предусмотреть выпуски арматуры для обеспечения совместной работы со стенами смотровой ямы. Стенки заливают по технологии изготовления малозаглубленного фундамента. При этом обязательно требуется предусмотреть утепление и гидроизоляцию. Стены ямы также должны иметь выпуски для связи с основной фундаментной плитой.

Основную плиту требуется заливать за один прием. Минимально рекомендуемая толщина 200 мм. Для армирования потребуется две сетки. По всему периметру плиту утепляют и защищают от влаги.

Стены гаража из пеноблоков можно опирать на край плиты. Это возможно по причине небольшой нагрузки.  К преимуществам плиты относят высокую несущую способность и возможность использовать независимо от уровня грунтовых вод.

Подробнее про то как сделать плитный фундамент читайте здесь.

Ленточный фундамент

Для гаража из пеноблоков разумно использовать малозаглубленную ленту. Фундаменты глубокого заложения есть смысл устраивать только при необходимости устройства погреба под всей площадью постройки.

Мелкозаглубленный ленточный фундамент фото.

С учетом требований СП 22.13330 ширина ленты должна составлять 20–25 см. При использовании конструкции на пучинистых грунтах (глина, суглинок, супесь) в обязательном порядке предусматривают ряд мероприятий по борьбе с морозным пучением:

• утепление;
• гидроизоляция;
• дренаж;
• утепленная отмостка.

Глубина заложения ленты обычно принимается в пределах от 70 до 100 см. Уровень грунтовых вод при этом должен быть на 50 см ниже подошвы фундамента. Лента может быть монолитной или сборной из блоков ФБС.

Подробнее про то как сделать ленточный мелкозаглубленный фундамент читайте тут.

Сваи

Если почвы на участке очень слабые, уровень расположения грунтовых вод меньше 50 см от поверхности земли или имеются сильные перепады высот, разумно использовать свайный фундамент. Проще всего выбрать винтовые сваи.

По обрезу отдельных элементов предусматривают связующий ростверк. Он изготавливается из железобетона. При строительстве фундамента под гараж из пеноблоков стоит учитывать несколько рекомендаций:

• сваи должны быть погружены на глубину ниже промерзания грунта;
• ростверк не может касаться земли (из-за морозного пучения), расстояние принимается от 5 до 10 см;
• для обеспечения удобного заезда высокий ростверк не применяют.

Подробнее про устройство свайного фундамента можно почитать здесь.

Чтобы сделать прослойку между землей и ростверком используют пенопласт. Он становится демпфирующим слоем. Вместо ростверка иногда применяют плиты. Обязательно требуется предусмотреть гидроизоляцию плит снизу.

Проектирование

Несмотря на то, что гараж, это довольно простая постройка, проектировать ее должен специалист. В процессе проектирования рассчитываются все конструкционные элементы, продумывается планировка, вычисляется расход материалов. Проекты гаражей из пеноблоков различаются по типу планировки. Они бывают следующих разновидностей:

• пристроенные и отдельно стоящие;
• на 1 или несколько автомобилей;
• с хозблоком;
• с террасой;
• с навесом для парковки;
• со смотровой ямой.

Пристроенный гараж запроектировать сложнее, чем отдельно стоящий. Он должен конструкционно вписаться в общую архитектуру дома, и при этом иметь дополнительную изоляционную защиту. Гараж-пристройка может иметь несколько выходов, например – на улицу, в дом и во внутренний двор. В целях создания максимальной защиты дома от автомобильного помещения, между гаражом и жилой частью здания обычно планируют буферную зону в виде тамбура, техпомещения или коридора.

Проект дома с пристроенным гаражомИсточник zen.yandex.tm

Терраса и хозблок могут по-разному располагаться относительно самого гаража. Кроме этого существуют варианты еще более сложных по конструкции гаражных построек. Например, над гаражом может располагаться гостевой домик. Нередко сейчас строят гаражи, совмещенные с баней.

Отдельным этапом проектирования является расчет кровли гаража. Обычно гаражи возводят с односкатной крышей. В этом случае необходимо правильно продумать ее уклон.

Какой тип фундаментной системы выбрать

Ответ звучит достаточно просто – тот, который вам «по карману». На обустройство фундамента придется выделить примерно половину от всего финансирования. Нормальный гараж должен строиться из красного кирпича, теплого и жесткого. Тогда глубину залегания фундаментной системы можно сделать относительно небольшой. Для дешевого пеноблока потребуется очень прочная и жесткая основа, а значит, сэкономленные на стенах деньги уйдут на увеличение глубины фундамента под гараж из пеноблоков.

Для гаража из пеноблоков можно использовать любую из перечисленных ниже схем фундаментного основания, кроме столбчатого варианта и системы на буронабивных сваях:

1. Свайная фундаментная система из забивных железобетонных строительных свай. Глубина погружения опорных элементов позволяет выдержать даже двухэтажный кирпичный дом;
2. Плитный фундамент, наиболее подходящий для гаражей, где стоит тяжелая техника и большое количество стеллажей с деталями и инструментом. Малая глубина заделки позволяет устанавливать на любом грунте более-менее ровного участка;
3. Ленточный или свайно-ленточный вариант хорошо подойдет, если в гараже предусмотрено обустройство небольшой смотровой ямы или подвальчика;
4. Мелкозаглубленный вариант или комбинация МЗЛФ со свайными опорами. Глубина заделки фундаментной конструкции очень небольшая, отличная жесткость обеспечит стенам из пеноблока нормальную устойчивость.

Понятно, что при выборе типа и глубины заделки фундаментной системы, прежде всего, потребуется учесть характеристики грунта и рельеф местности.

Как сделать ворота для гаража из пеноблоков

Когда стены и фронтон будут готовы, а цементный раствор как следует схватится, можно переходить к следующему этапу работ — сооружению самодельных гаражных ворот.

Для начала необходимо начертить план-схему гаражных ворот с учетом их габаритов (ширина и высота), а также с указанием количества требуемого материала.

Размеры ворот могут быть разными, что зависит от индивидуальных запросов автомобилиста.

По составленной схеме можно рассчитать количество материалов, которые потребуются для изготовления ворот. Длина швеллера для рамы гаражных ворот и уголка 50 мм вычисляется по чертежу, а вот рассчитать требуемое количество материала для обшивки будет несколько сложнее. При использовании листового металла толщиной 2 мм, стандартные размеры которого 100 X 200 мм, его придется резать. Чтобы упростить задачу, можно нарезать листы прямо на складе по размерам, указанным на чертеже гаражных ворот.

Монтаж ворот гаража из пеноблоков своими руками начинается с установки рамы. Она выполняется монолитно со стенами гаража с помощью арматуры, приваренной и запущенной между блоками еще во время кладки. Далее идет привязка ворот к раме, которая выставляется по уровню во всех плоскостях. Крепление каждой створки выполняется поочередно. Сначала нарезаются уголки по размерам, указанным в чертеже, минус 10 мм. В данном случае получится два уголка по 209 мм и два — по 135,5 мм. Нужно оставить между рамой и створкой зазор в 5 мм, а между створками и на петлях — нахлест листа по 10 мм на раму и на уголок соседней створки. Зазор делается с помощью планок толщиной 5 мм. Они устанавливаются между рамой и уголком створок.

Чтобы сделать ворота гаража из пеноблоков, после изготовления уголков нужно срезать у каждого из них под углом 45° одну внутреннюю сторону плеча, чтобы потом можно было их стыковать между собой. Затем следует установить нижний и левый уголки с проставками в 5 мм, прижать их к раме струбцинами или приварить (после работы места крепежа срезать болгаркой) и провести сварку между уголками. Таким же способом выполняется монтаж верхнего уголка, после чего все элементы уголка привариваются между собой. Наконец, прикладывается последний элемент уголка и привариваются верх и низ установленного элемента.

После этого следует установить на струбцинах элементы из листовой стали в соответствии с чертежом этих деталей. Они привариваются с внутренней стороны гаража к уголку. Таким же способом устанавливается следующий элемент и так же приваривается к уголку. Сварочный шов между данными элементами должен быть сплошным.

Подобным же образом устанавливается вторая створка, с той только разницей, что ширина накладываемого листового элемента у накрывающей створки должна быть с напуском 10 мм или меньше, если ранее был выполнен нахлест между створками.

Затем устанавливаются мощные гаражные петли с зазором к раме в несколько миллиметров и привариваются к раме и листу металла. Для придания створкам большей жесткости можно дополнительно установить между петлей и листовым металлом пластину размером 50 х 100 мм и толщиной 4-6 мм. Для удобства дальнейшего монтажа утеплителя створок ворот в их средней части нужно добавить еще по одному уголку, приварив их к листам створок.

В конце на внутренней стороне одной из створок необходимо установить задвижки, которые будут фиксировать ворота.

Готовые ворота при желании можно обшить с наружной стороны каким-нибудь интересным по фактуре и цвету материалом (например, металлопрофилем), позаботившись о том, чтобы ворота и крыша гаража, а также забор вокруг всего участка были выдержаны в едином стиле.

Гаражные ворота обязательно нужно утеплить, поскольку металл, из которого они изготавливаются, в холодное время года будет выстуживать гараж, а летом раскаляться на солнце. В качестве утеплителя можно использовать пенопласт толщиной 4-5 см. Высота листа утеплителя должна соответствовать параметрам использованного при изготовлении ворот уголка. Сначала следует прикрепить к уголку деревянный брусок сечением 5×5 см, к которому затем крепится утеплитель по всему периметру и в средней части створок. Утеплять створки можно как с внутренней, так и с наружной стороны под обшивкой из металлопрофиля (сначала монтируется утеплитель, а затем обшивка). Помимо пенопласта в качестве утеплителя используется пенополистирол — материал более долговечный, но и более дорогой.

На этом видео демонстрируется установка ворот гаража из пеноблоков, возводимого своими руками:

Обустройство монолитного основания

Существует также и другое решение, которому вы можете отдать предпочтение при возведении фундамента под гараж. Оно заключается в установке монолитной плиты в качестве основания. Рассматриваемый материал отличается своей способностью к нагрузкам, которые будут оказывать стены, выполненные из пеноблока. Стоит также отметить и то, что разметить фундамент такого типа можно в качестве пола гаража. В таком случае, бетонная плита позволяет с лёгкостью её отделывать.

К применению доступны не только пеноблочные материалы, но и другие блоки. Так, к примеру, могут использоваться блоки, отличающиеся наличием ячеек, большей пористостью. Подобного рода материалы относятся к группе газобетонных. Этот вариант также является допустимым.

Гараж, выполняемый из пеноблоков, в ряде случаев нуждается в увеличении показателей жёсткости фундаментного основания. Это актуально также и тогда, когда имеет место невысокая несущая способность почвы. С целью осуществления работ, направленных на увеличение показателей жёсткости, необходимо прибегнуть к использованию рёбер монолитного типа, которые должны быть заложены в фундамент.

Постройка

Первый шаг — исследование и подготовка грунта. Самым простым вариантом будет спросить у соседей. Возможно они уже делали измерения и готовы поделиться информацией. Но если это невозможно, придется провести исследование самому.

Чтобы узнать характеристики грунта, вам будет нужно выкопать яму с глубиной 2,5 метра. Затем на каждых 20 сантиметрах ямы необходимо брать пробы грунта, определить глубину залегания грунтовых вод и тип почвы. Если вы не уверены в своих силах, всегда можно прибегнуть к услугам специалистов.

После проведения исследования следует определиться с этажностью и размерами гаража. Чем больше этажей у постройки, тем она тяжелее, а значит требования к основанию будут выше. Для расчётов, вам нужно учитывать плотность материалов (стен, потолка) и их объём. Перемножая числа, можно получить массу постройки, определить распределение веса.

Обратите внимание, что постройка из кирпича будет существенно тяжелей постройки из пеноблока, плотности отличаются почти в два раза. Чтобы усилить фундамент, применяют армирование

Для массивных (например, двухэтажных) гаражей армирование фундамента является зачастую единственным возможным решением.

Последний этап — подготовка почвы и гидроизоляция. Участок необходимо разметить, используя для этого деревянные колышки и капроновую нить. Угол должен быть точно равен 90 градусам.

Гидроизоляцию следует устанавливать в обеих плоскостях — вертикальной и горизонтальной. Изоляционным материалом покрывают «стены» и «пол» фундамента.

Гидроизоляцию делают из рубероида или синтетической плёнки.

Обратите внимание, что процесс изоляция зависит от типа фундамента, так как разные методы постройки предполагают наличие разных конструкционных элементов. Рассмотрим в общих чертах возведение типов фундамента:

Рассмотрим в общих чертах возведение типов фундамента:

Кровля

Кровля может быть обустроена различными способами. Рассмотрим вариант с использованием двутавровой балки.

• Сначала поперек будущей кровли укладывают балки толщиной 800 мм. с припуском на скаты. Они вмуровываются в плоскость пенобетонных стен. Скаты нужны чтобы гараж из пеноблоков с односкатной крышей был защищен от осадков и ветра.
• Потом конструкция кровли дополняется балками 400 мм толщиной, которые укладываются с меньшим шагом.
• Сверху устилают рубероид, края которого должны выступать на 10 см. Края загибают.
• Рубероид засыпают сухим теплоизолятором, например, керамзитом.
• Сверху устилают цементно-песчаную стяжку, которую после засыхания нужно покрыть жидкой мастикой.
• После всего этого наплавляются листы рулонной мягкой кровли, в нахлест. Верхний лист должен покрывать край нижнего.

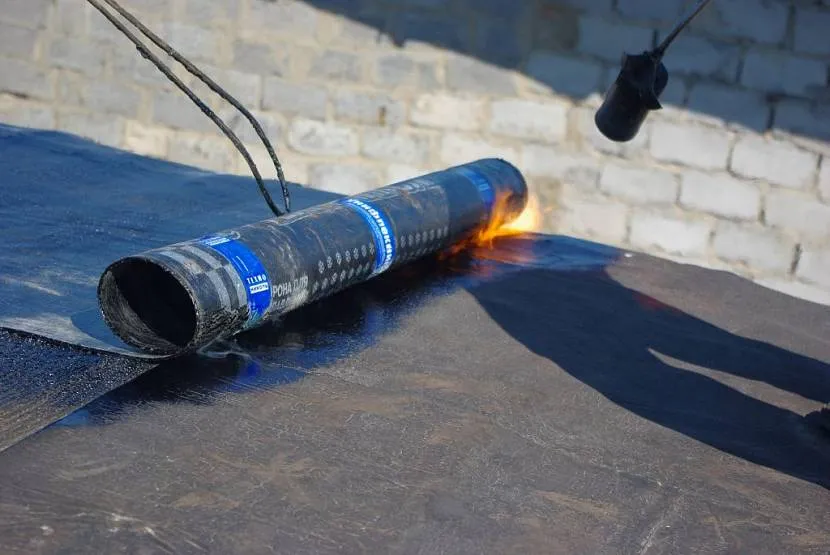

Рулонная наплавляемая кровляИсточник cs.aviarydecor.com

Фундамент

Поскольку блоки имеют минимальный вес, под здание из них не нужно сооружать сложный и дорогостоящий заглубленный фундамент. Однако кроме характеристик стенового материала при расчете фундамента необходимо еще учитывать условия грунта.

Если на участке хороший не пучинистый грунт, а глубина залегания грунтовых вод достаточно низкая, можно строить гараж на ленточном фундаменте, глубиной до 50 см. Но если грунт пучинистый, имеет смысл сооружать монолитный фундамент. Дело в том, что блоки характеризуются низкой сопротивляемостью нагрузкам на изгиб. Без прочно зафиксированной основы они могут разламываться, а это ведет к разрушению всей конструкции.

При обустройстве ленточного фундамента выполняются определенные этапы работ.

• Выкапывается траншея нужной глубины и шириной под ширину пеноблока.
• Дно траншеи утрамбовывается.
• На дно насыпают песчаную подушку примерно в 100 мм.
• На песок засыпают щебень, его должно быть чуть меньше, чем песка.
• Устанавливается опалубка.
• В траншею устанавливают подготовленный заранее металлический каркас.
• Траншея заливается бетоном, который нужно качественно провибрировать.

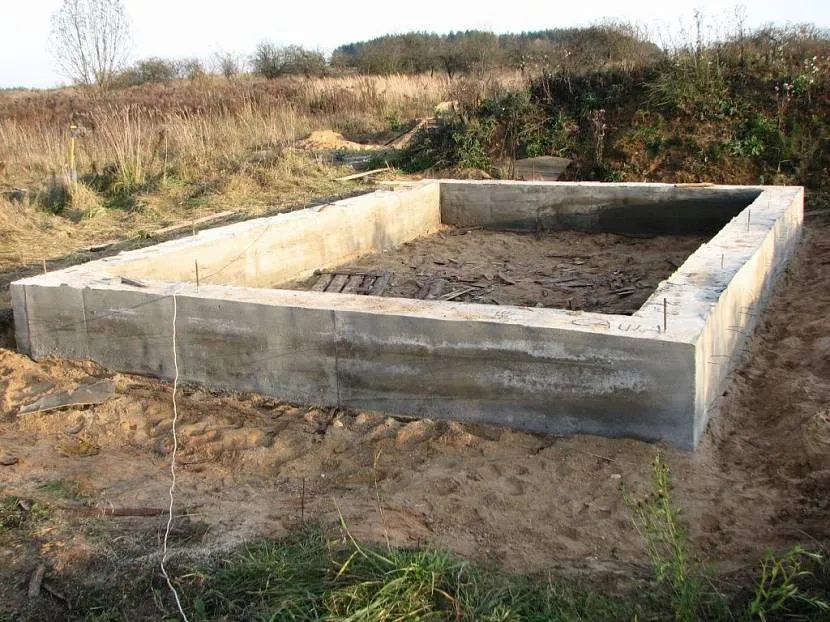

Ленточный фундамент под гаражИсточник nauka-i-religia.ru

Проектирование – шаг первый

В первую очередь необходимо взять в руки листок бумаги и карандаш, чтобы спланировать будущее строительство. Наличие проекта позволит вам сделать приблизительный анализ по расходу строительного материала и, соответственно, финансовых средств. Более того, необходимо произвести анализ почвы, а именно на какой глубине находятся грунтовые воды. Также определить особенность структуры грунта. Уже отталкиваясь от полученной информации можно будет решать какой тип фундамента предстоит воздвигать.

Кроме всего прочего, стоит решить – будет ли гараж выполнять другие функции помимо хранения автомобиля. Например, подумайте вот о чем:

• будет ли обустраиваться смотровая яма;
• необходим ли подвал для хранения консервации и других продуктов в зимнее время;
• будут ли устанавливаться стеллажи для инструментов;
• нужна ли дополнительная рабочая зона, например, стол, верстак и т.п.

Отталкиваясь от этого, следует выполнить такой проект, который будет соответствовать назначению гаража. Соответственно определяете тип фундамента, его длину и ширину, а также высоту стен и потолка. Если взять для примера стандартные габариты такого строения, то они находятся в следующих пределах:

• Ширина 3–3,5 м.
• Высота 3 м.
• Длина 4,5–6 м.
