Производим подбор привода для откатных ворот

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

• зубчатая рейка;
• концевики;
• электропривод.

Комплект рекомендуется дополнить такими элементами:

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

Подключение	Длина провода 1 < 10 м	Длина провода 10 < 20 м	Длина провода 20 < 30 м
Напряжение питания	3х1,5 мм²	3х2,5 мм²	3х4 мм²
Сигнальная лампа	2х0,5 мм²	2х1 мм²	2х1,5 мм²
Питание вспомогательных механизмов	2х0,5 мм²	2х0,5 мм²	2х1 мм²
Фотоэлементы для приёма	4х0,5 мм²	4х0,5 мм²	4х0,5 мм²
Фотоэлементы для передачи	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²
Механизмы управления и безопасности	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

• каретки от велосипеда;

• заслонки;

• верхние подпирающие ролики;

• направляющая планка;

• накатные ролики;

• несколько уловителей;

• домкрат;
• материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
• швеллер;
• кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

• усиленные петли с подшипниками;
• рукоятки;
• центральный и боковые упоры;
• задвижка;
• стиральная машинка;
• материал для покрытия;
• профильные трубы;
• каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

• электродрель;
• изолента;
• плоскогубцы;
• метр;
• молоток;
• паяльник;
• шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Как выбрать привод для откатных ворот? Наиболее важные критерии

Выбор самого привода должен основываться на нескольких важнейших критериях:

Тип используемой стойки

Зубчатый стержень — это элемент, который должен быть совместим с двигателем, а различия в основном связаны с материалом, из которого он изготовлен. Пластиковые рейки крепятся саморезами. В результате их нельзя монтировать на ходовой профиль, так как они будут блокировать работу двери. Преимуществом этого типа ламелей является тихая работа, а недостатком является то, что они могут выдерживать давление только около 400 кг. Металлические полосы не имеют такого ограничения и более долговечны, но работают немного громче.

Тип открывания аварийных ворот

Сбой питания может привести к необратимому отключению ворот, поэтому, чтобы предотвратить этот тип неисправности, убедитесь, что редуктор может быть запущен в аварийной ситуации. Он должен быть легкодоступным и изготовлен из подходящих материалов. Металлические ключи будут самым верным выбором, а полная батарея должна обеспечивать бесперебойную и правильную работу всего привода.

Частота использования ворот

При выборе мотора также следует обратить внимание на то, как часто ворота будут использоваться. В бытовых условиях, т.е. при максимум 50 открываниях в сутки, достаточно привода средней мощности

Промышленная работа, т.е. открывание ворот чаще, чем 50 циклов, требует большей мощности, а значит и более мощного двигателя

при максимум 50 открываниях в сутки, достаточно привода средней мощности. Промышленная работа, т.е. открывание ворот чаще, чем 50 циклов, требует большей мощности, а значит и более мощного двигателя.

Размер и вес ворот

При выборе привода стоит оставить примерно 30-40% резерва, чтобы машина не работала на пределе своих возможностей. Слишком большая нагрузка на конструкцию может способствовать более быстрому износу. Не менее важна длина ворот, так как она не всегда соответствует весу.

КРИТЕРИЙ № 7

Конструкция откатного электропривода

При выборе электропривода обратите внимание на следующие моменты

• У привода должен быть надежный и защищенный индивидуальным ключом механизм разблокировки на случай отключения напряжения питания.
• Концевые выключатели электропривода должны быть защищены от прямого попадания на них атмосферных осадков, которые в условиях зимы при намерзании льда делают невозможной дальнейшую эксплуатацию автоматики без стороннего вмешательства.

Рис.9. Незащищенный механизм концевых выключателей на электроприводе слева и закрытого типа справа.

Обязательно уточните, из какого материала сделаны детали редуктора у вашего электропривода, опасайтесь редукторов, имеющих пластиковые шестерни. Кто бы что ни говорил, при первой же повышенной нагрузке на редуктор, детали из пластмассы мгновенно рассыпаются, а это неизбежный и, как правило, регулярный ремонт.

Рис.10. Пластиковая шестерня слева и полноценная металлическая справа.

Крайне важно, из какого материала сделано зубчатое колесо, которое входит в зацепление с зубчатой рейкой. Хороший материал — сталь, стальное колесо выхаживает весь срок службы электропривода. Плохой материал — сплавы на основе алюминия

В силу низкой износостойкости таких сплавов стачивание зубчатого колеса происходит крайне быстро и как результат — ворота не работают. Проверить материал зубчатого колеса легко при помощи магнита: сталь магнитится, алюминий и его сплавы – нет

Плохой материал — сплавы на основе алюминия. В силу низкой износостойкости таких сплавов стачивание зубчатого колеса происходит крайне быстро и как результат — ворота не работают. Проверить материал зубчатого колеса легко при помощи магнита: сталь магнитится, алюминий и его сплавы – нет.

Рис.11. Изношенное силуминовое зубчатое колесо слева и стальное зубчатое колесо справа.

CAME №2 в рейтинге лучших производителей.

Компания CAME давно известна российскому потребителю, как один из лучших производителей автоматики для гаражных, въездных и промышленных ворот, систем контроля доступа и автомобильных парковок.

Кроме этого, одним из направлений деятельности компании является разработка систем “умный дом”.

Большой опыт работы на международном рынке, множество собственных уникальных разработок, позволяют предлагать решения как для промышленных и общественных площадок, так и для частного сектора.

Если вы хотите получить комплексное решение для поставленных вами задач, получить лучшее предложение, которое удовлетворит все технические и функциональные требования – ознакомьтесь с ассортиментом, который предлагает компания Came.

НОВИНКА! Привод CAME BKV для откатных ворот

Встречайте, привод для откатных ворот CAME BKV!

Привод для работы на крупногабаритных воротах с массой до 2500 кг и длиной створки до 20 м.
Мы добавили технологию адаптивного управления крутящим моментом для обеспечения плавности движения и постоянной скорости, акку …

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.

Вес и интенсивность ворот

Поскольку на ворота в частном доме приходится не такая уж большая нагрузка, не стоит выбирать мощные модели с производительным двигателем. Для домашнего каждодневного использования вполне подойдет и привод для откатных ворот попроще. Самый оптимальный вариант двигателя – 220 В, который отличается экономичностью. Что касается веса, то не всегда следует доверять инструкции. Если ваши ворота весят от 200 до 400 кг при ширине 4 м, выбирайте привод на вес от 800 до 1200 кг

А вообще при выборе лучше обращать внимание на шину ворот: она бывает маленькой, средней и большой, соответственно, и привод нужно выбирать соответствующий. Линейка таких устройств представлена у всех ведущих производителей, поэтому осталось только разобраться в технических характеристиках и ценовых предложениях

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

9 Miller Technics

О бренде Miller Technics очень трудно найти информацию в Интернете. Известно лишь то, что это китайский производитель, широко представленный на Aliexpress. Как это часто бывает с операциями Небесной империи, у нее нет истории. Она не может похвастаться уникальным дизайном и другими аспектами, которыми гордятся другие компании. Однако у Miller Technics самая дешевая автоматика для откатных и открытых ворот, что является одной из причин, по которой она попала в список лучших.

Конечно, нет необходимости говорить о высочайшем качестве диска. Автоматизация умеренная и ничем не примечательная. По отзывам покупателей, он может выполнять работу, но не должен заставлять систему очень сильно напрягаться. Для небольших ворот он справится и прослужит долгие годы. В целом, если вам надоело открывать листы вручную и у вас нет денег на установку новой автоматической машины, Miller Technics — лучшее решение за ваши деньги.

7 FAAC

Легенды создаются энтузиастами и мечтателями. Таким был итальянский изобретатель Джузеппе Маннини, который в 1965 году разработал уникальный механизм для вращающихся ворот. Объяснять это бессмысленно

Важно то, что с годами Маннини не утратил своего первоначального энтузиазма и продолжал воспитывать свое духовное дитя. В век компьютерных технологий он быстро оценил их потенциал

Slidegate и Open FAAC начали использовать интегрированные компьютерные платы и программное обеспечение. Никто другой в мире еще не делал этого.

Сегодня производитель продолжает поддерживать свой бренд, постоянно отслеживая новые технологии и внедряя их в свою продукцию. Автоматизация компании — это произведение искусства, оснащенное по последнему слову техники. Компания владеет десятками патентов на различные изобретения. Они гордятся ими и всегда стараются поддерживать их высокие стандарты.

КРИТЕРИЙ № 8

Технические характеристики, на которые стоит обратить внимание. При выборе автоматики не стоит сильно акцентировать внимание на вес ворот, для которых предназначен нужный электропривод, поскольку многие недобросовестные производители берут эту цифру из головы

Объективным показателем при выборе привода является его тяговое усилие — оно должно быть не ниже 200 Н (если оно не указано, то это должно вас насторожить). Вторым объективным параметром является мощность электродвигателя — она должна быть не менее 300 Вт у электропривода на 220 В для легких бытовых ворот весом до 400 кг, не менее 500 Вт для промышленных ворот весом до 1500 кг

Почему это важно? Если ваши откатные ворота весят 700 кг, а вам предлагают привод с двигателем 200 Вт, то, скорее всего, выбрать такой мотор будет ошибкой

Надо отметить, что корректно сравнивать приводы с одинаковым типом питания, поскольку моторы постоянного тока (на 24 В) всегда имеют более низкий показатель мощности.

Установка приводов

Принципиально монтаж приводов на разные типы ворот не имеет существенных отличий, то есть производится крепление привода и его подключение. Разберем схему выполнения монтажных работ на примере распашных ворот.

Работы по установке устройства производятся в следующем порядке:

1. на первом этапе, как и в большинстве случаев, определяется место установки привода и размечается область его крепления. Привод необходимо установить так, чтобы он не мешал работе другой фурнитуры (ручки, замки, петли и так далее) и имелась возможность его подключения к электропитанию;
2. подготавливаются отверстия для крепления удерживающих кронштейнов. В случае с монтажом линейного привода можно зафиксировать привод непосредственно на столбе забора, а в случае с установкой рычажного устройства потребуются дополнительные закладные, которые можно изготовить самостоятельно, например, из профильных труб;
3. производится фиксация привода;

Фиксация привода к столбу забора

В большинстве случаев крепежные элементы поставляются в комплекте с приводом или кронштейнами, но целесообразнее проверить комплектность перед установкой.

1. подведение электрокабеля. Для сохранности и долговечности кабель рекомендуется прокладывать в пластиковых трубах, которые защищают от воздействия влаги, солнечных лучей и механических повреждений;
2. подключение электропривода. Для безопасной работы электроприбора подключение рекомендуется выполнять специальными зажимами, одновременно обеспечивающими и достаточный уровень изоляции. Схема подключения поставляется вместе с устройством;

Подключение электропитания привода и дополнительных элементов

1. установка по аналогичной схеме дополнительных элементов (заглушек, концевых уловителей, блока питания и так далее);
2. окончательная настройка оборудования (выполняется в соответствии с рекомендациями производителя);
3. проверка работоспособности и при необходимости устранение ошибок.

Процесс установки представлен на видео.

Установка привода позволяет пользоваться воротами в автоматическом режиме, что обеспечивает максимальное удобство.

Выбор между популярными производителями

Автоматика от производителя Дорхан представлена очень качественными продуктами, которые появились на рынке ещё в далёком 1994 году, а комплектующие для откатных и прочих автоматических ворот начали изготавливать на четыре года позднее. Этот производитель старается постоянно придерживаться европейских стандартов качества и постоянно модернизируют своё производственное оборудование для повышения качества и улучшения производительности своей продукции.

Линейка продуктов этого изготовителя представлена такими моделями:

• Sliding-300 – с максимальной массой ворот в пределах двухсот восьмидесяти килограмм.
• Sliding-800 – движимая мощность до восьмисот килограмм,
• Самая мощная разновидность, с мощностью свыше двух тонн, Sliding-2100.

Продукция nice представлена лучшими моделями современных систем для создания «умного дома». Продукты nice обладают высокой компактностью, отлично сочетаются с любым дизайном, автоматика nice отлично работает в суровых климатических условиях.

Новая серия высокоскоростных приводов для ворот: гарантирует безопасность и эффективность работы

Бренд делает свои механизмы максимально бесшумными, надёжными и неимоверно мощными для быстрого открывания ворот на довольно большой дистанции. Продукция nice также обладает высокой компактностью, что даёт возможность легко установить автоматику в самых укромных и узких местах. Достаточно на поезде к дому нажать кнопку, и электропривод nice в один миг откроет перед вам широкий проезд.

Подбирая подходящий для вас продукт производителя nice, вы очень точно можете выбрать модель, подходящую под вес ваших ворот, погодные условия, скорость открывания, дистанцию и прочие параметры. Стандартные домашние системы автоматики, в среднем рассчитаны на массу ворот не больше 300 килограмм, при этом электропривод будет работать максимально быстро и без какого-либо шума.

Если вы считаете, что ваши откатные ворота слишком простые и не подходят для систем автоматизации, продукция от производителя Came полностью изменит ваше мнение. Автоматика от Came поможет легко и быстро переоборудовать ваши ворота, и сделать их современными, облегчить вам жизнь и придать современный внешний вид вашему ограждению.

Продукция Came подходит для самых разнообразнейших ворот, с любыми параметрами, Came отлично работает при любых погодных условиях и специфике работы. Подбирая автоматическую систему отката ворот Came, следует опираться на два основных параметра, масса ворот и частота использования оборудования. Came выпускают электроприводы способные двигать массу ворот от трёх сотен до трёх тысяч килограмм.

Виды приводов для управления

Основные составляющие привода управления

Линейная автоматика

Виды таких приводов относятся к наиболее распространенным видам автоматики. Работают они, удлиняя или укорачивая шток. Их востребованность обусловлена простотой конструкции, надежностью и относительно недорогой стоимостью. Линейная автоматика также делится на разные виды в зависимости от того, каким образом передается крутящий момент от мотора к створкам. Он может передаваться с помощью:

• планетарного редуктора;
• масла;
• червячного редуктора.

Червячный редуктор

Последний тип является наиболее распространенным. В нем установлен «червяк», который располагается на валу мотора и осуществляет вращение зубчатого колесика на приводном винте. Редуктор функционирует плавно, почти беззвучно и имеет свойство самоторможения. Двигатель передает вращение движущейся гайке посредством ходового винта, оснащенного специальной резьбой. Она имеет вид резьбы винта, имеющей большую силу трения, которая обеспечивает самоторможение. Основным плюсом такой насечки является ее особенная конструкция, которая не нуждается в дополнительных мерах фиксирования в спокойном положении. При воздействии дополнительных нагрузок на створки ворот (например, ветра) крутящие моменты от каретки на ходовой винт и мотор передаваться не будут.

Установка такой резьбы позволяет значительно увеличить высоту ее профиля, шаг резьбы, а также площадь контакта каретки с ходовым винтом. Таким образом, даже если при сильном ударе в ворота треснет винт, соединение гайки с винтом не будет повреждено.

Дополнительные типы линейных приводов

К дополнительным линейным приводам относятся:

• С выдвигающимся штоком. Гайка, соединяющаяся с ним, выдвигает шток во время проворачивания винта. Шток при этом будет плавно «выползать» из своего корпуса.
• Ползунковый тип. Каретка также может перемещаться внутри корпуса привода. В этом случае к гайке приваривают палец, который заранее должен быть прикреплен к кронштейну на воротах.
• С планетарным многоступенчатым редуктором. Такая передача не является самоблокирующейся, то есть ворота могут открываться при сильном ветре, что является существенным недостатком. Такие редукторы требуют дополнительной установки электромагнитного замка, блокирующего вращение двигателя.
• Гидравлические приводы.

Рычажные приводы

Принцип работы приводов рычажного типа схож с движением человеческой руки. В их основе лежит ступенчатый принцип работы редуктора планетарного типа или же комбинированный. Рычаг состоит из двух частей, соединяемых как шарниры. Такие типы передач имеют недостаток — отсутствие самоблокирования. Ветер или даже не очень сильное раскачивание створок руками неизбежно распахнет створки, поэтому рекомендуется использовать специальный электрический замок. Однако это делает конструкцию намного сложнее, и влечет дополнительные траты.

Что будет влиять на подбор автоматики

Конечно же, от особенностей ворот следует отпираться в первую очередь, когда вы хотите установить себе автоматику на ваши откатные конструкции. Если вы произведёте подбор без подготовки и купите первую попавшуюся систему отката, тогда есть большой риск что она абсолютно никак не поможет вам справиться с задачей и просто не сможет сдвинуть с места большие и увесистые ворота.

Комплект автоматики для сдвижных ворот

Так что первым делом, вы обязательно должны учитывать ряд следующих причин, когда подбирается автоматика для откатных ворот:

• Масса движимой составляющей ограждения.
• Параметры установленного противовеса.
• Погодные условия, при которых система должна исправно и стабильно работать.
• Качество фурнитуры, которая применяется в ваших воротах.
• Качество монтажа.
• Интенсивность использования всей конструкции.

Теперь давайте разберём все перечисленные критерии по порядку, чтобы вы смогли получить более ясную и подробную картину.

Масса откатной конструкции

Начнём по порядку с массы откатной конструкции ворот. Этот показатель является одним из самых важных и больше всех влияет на подбираемую автоматику для них. Чем больше номинальная масса, тем больше должна быть как мощность, так как внутренняя начинка, которая отвечает за движение и принимает всю нагрузку на себя.

Параметры противовеса

Исходя из параметров противовеса, следует подбирать и максимально возможную длину, которую сможет лучше потянуть мотор автоматической системы. Как правило, противовес равен примерно семидесяти процентам от длины самих ворот, так что подбирая автоматику, вам необходимо добавить длину противовеса к длине ворот, и вы получите минимальный размер, который должна тянуть автоматика.

Климатические условия

Также вам обязательно необходимо учитывать те погодные условия, которые могут быть в вашем регионе

Особенно это важно в тех регионах, где очень повышенная влажность и дожди идут значительную часть года

В условиях Сибири в некоторых случаях бывает необходима установка дополнительного подогрева.

Помимо влаги, необходимо учитывать и минимальные температуры которые могут возникать в зимнее время года, и какое время такие температуры удерживаются. Учитывая все эти критерии, ваша механика должна без проблем выдерживать такие погодные условия и работать стабильно и без сбоев.

Качество фурнитуры

Учитывая то насколько качественную фурнитуру, вы установили на свои ворота, следует и лучше корректировать возможную работоспособность мотора. Для качественны хи дорогих фурнитур, вполне достаточно не слишком мощного мотора, без всяких усилителей и вспомогательных модификаций.

Для плохих фурнитур, которые открывают ворота с довольно сильным трением и трудом, тогда необходимо выбирать такой мотор, который способен выдерживать повышенные нагрузки и имеет большую тяговую способность.

Качество установки и интенсивность эксплуатации

Подбор автоматики также зависит и от качества монтажа. Чем более ровно и максимально точно будут установлены ваши новые откатные ограждения, тем меньше усилие должен сделать механизм для открытия.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Интенсивность использования въезда, будет вторым по важности критерием, после массы откатной конструкции. Автоматика для откатных ворот came должна иметь износостойкие детали, чтобы лучше выдерживать повышенные условия эксплуатации

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

Alutech №4 в рейтинге лучших производителей.

Ворота Alutech производятся известной европейской группой компаний “АЛЮТЕХ”.

Ворота Alutech на сегодняшний день признаны одними из самых надежных и долговечных, что подтверждается наличием большого количества сертификатов.

Эргономичный дизайн, легкий монтаж, удобство в эксплуатации и привлекательная цена – вот лишь некоторые преимущества гаражных ворот Alutech перед конкурентами.

Подробнее о воротах читайте в этом разделе сайта.

“Алютэх” – AM3-PP/160-07 электропривод с системой аварийного открытия.

Международная группа компаний Alutech расширила собственную линейку роллетного оборудования, добавив модель внутривального электропривода АМЗ–РР/160-07, используемого для тяжелых полотен.

Новинка может применяться для перекрытия наиболее распространенных проемов пу …

КРИТЕРИЙ № 1

Несущая балка (шина, консоль, направляющая). В первую очередь начать стоит с нее. Точнее с толщины ее стенки. Этот критерий является одним из основных. Поинтересуйтесь у поставщика: «Какая толщина стенки будет у вашей балки?» Чем толще, тем лучше. К слову, самая толстая стенка у балки для бытовых откатных ворот из представленных на нашем рынке составляет 4 мм.

Рис.1. Важнейший параметр S-толщина стенки.

Размер сечения балки играет второстепенную роль, поскольку он влияет только на жесткость конструкции ворот, которая в большей степени зависит от конструкции и правильности изготовления каркаса створки. Чем больше рамка ворот имеет раскосов, тем лучше.

Рис.2. «Жесткий» каркас ворот.

Хорошие производители всегда предлагают на выбор оцинкованную или черную (без покрытия) балку в зависимости от нужд клиента.

Автоматика для гаражных ворот

Иметь автоматические ворота в гараже значит обеспечить себе комфорт и удобство в дождь, снег или мороз. Благодаря наличию автоматического управления, не нужно устанавливать механические замки, блокировка при закрытии происходит автоматически. К тому же подъемные или рулонные гаражные ворота – надежная тепло и шумоизоляция.

Гаражные ворота – лучший вариант для защиты частного паркинга

Рынок предлагает несколько видов автоматических гаражных ворот:

• секционные. Состоят из панелей, соединенных петлями. Материалы для изготовления используются разнообразные. Они просты и легки в эксплуатации.
• подъемно-поворотные. Заходят под потолок целой створкой. Движение происходит за счет шарнирно-рычажкового механизма. Они более прочные.

Приводы для подъемных ворот различаются по мощности, их выбор зависит от веса ворот и ширины полотна.

В настоящий момент ведущий производитель автоматики для секционных ворот Alutech предлагает потребителю приводы, разработанные на базе линейки An-Motors под названием Levigato. Приводы подходят для ворот площадью от 8,4 до 18.6 м2 , что само по себе является прогрессом, ведь до этого приводы устанавливались на ворота площадью до 16 м2::

• Приводы An-Motors рассчитаны на полотно площадью до 8,4 – 16 м2, в зависимости от модели;
• Marantec изготавливает моторы, рассчитанные на площадь до 7,5 – 15 м2, в зависимости от серии и модели;
• Comunello выпускает технику, способную поднять конструкцию площадью до 8,4 – 16 м2.

Автоматика для ворот – лучший выбор для загородного участка

Alutech выпускает все необходимое для автоматизации гаражных ворот. За его историю присутствия на рынке производитель зарекомендовал себя с лучшей стороны.

Вес полотна при выборе электропривода

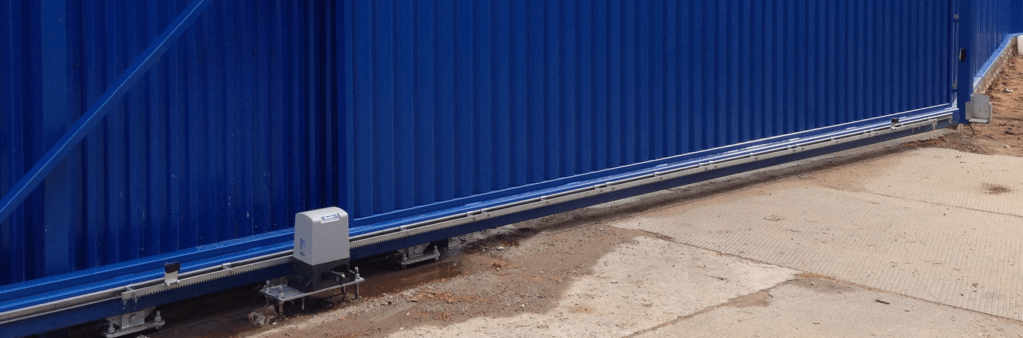

Стандартные ворота 4*2, заполненные профнастилом, 3D-сеткой, прутком весят около 150 кг. Для них при хороших условиях эксплуатации можно использовать привода с усилием 400-500 кг. Например, CAME BXL или Alutech RTO-500.

Если эти же ворота зашить деревом, или были допущены ошибки при установке, ворота ходят тяжело – мы рекомендуем использовать привода с большим усилием. Например, CAME BX-608AGS (800кг), Alutech RTO-1000 (1000 кг), Doorhan Sliding 800 (800 кг)

Для ворот шириной 5,5–6 метров, особенно при тяжёлом заполнении (дерево, ковка) мы рекомендуем использовать привода CAME BKS-12AGS (1200 кг), Doorhan Sliding 1300 (1300 кг), Alutech RTO-1000 (1000кг).
