Кессон в гараже: какой лучше установить

Монтаж кессона для скважины из пластиковой бочки

Пластик – материал, с которым легко работать. К тому же, он не подвержен коррозии. Для обустройства кессона часто используются еврокубы (кубические контейнеры) или обыкновенные пластиковые бочки. Правда, во втором случае внутри приямка сможет поместиться только наружный центробежный насос, из-за небольшого объема конструкции. Еще один нюанс, связанный с этим, — оголовок скважины располагается по центру бочки.

Внутреннее устройство пластикового кессона

Особенность пластиковых емкостей – плавучесть. Это значит, что в период подъема грунтовых вод бочка может всплыть, а оборудование, расположенное в ней, — сломаться. Поэтому после установки пластикового кессона оставшееся пространство необходимо забетонировать, параллельно задействовав армирование прутьями из стали. Фиксировать пластиковый кессон также следует на бетонной основе.

Использование в качестве кессона бочки типа еврокуб – довольно популярное решение. Такие контейнеры могут вместить всё необходимое оборудование. Стенки их оснащены ребрами жесткости. Перед монтажом следует заменить поддон, входящий в состав еврокуба, например, оцинкованной сталью. Стены кессона бетонируют так же, как и в случае с бочкой. Для этого предварительно устанавливают несъемную опалубку из цементно-стружечных плит, которые предотвратят деформацию контейнера.

Совет. Прежде чем использовать еврокуб, убедитесь, что он особым образом обработан, а значит, безопасен для здоровья людей. Ведь в таких ёмкостях зачастую перевозят химикаты и некоторые другие вредные вещества.

Основные причины для ремонта кессона

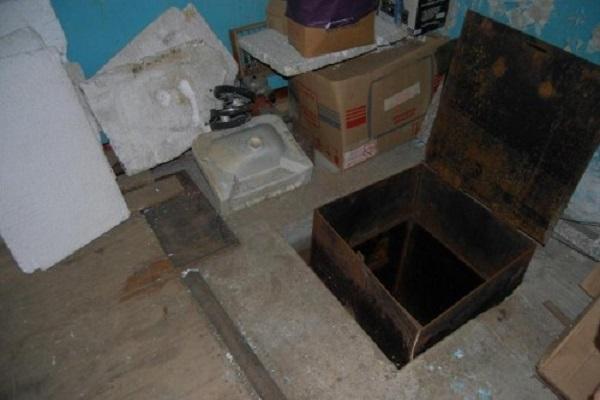

В гаражах данное оборудование используются в качестве подвалов или смотровых ям. Они герметичны и могут быть установлены в грунт с любым уровнем влагонасыщенности.

Кессон может быть пластмассовым, железобетонным или металлическим. Первый тип конструкций не подвержен коррозии, но легко деформируется из-за смещения слоев грунта и под сильным давлением жидкости, поэтому их реставрация не рентабельна.

Изделия из железобетона прочные, но они состоят из нескольких объемных деталей. В результате даже небольшую напорную течь в кессоне устранить сложно. Протечка может привести к порче находящегося внутри имущества, а замена связана с массой затруднений из-за большой массы. Поэтому оптимальным решением при необходимости ремонта являются восстановительные работы, исключающие радикальные меры.

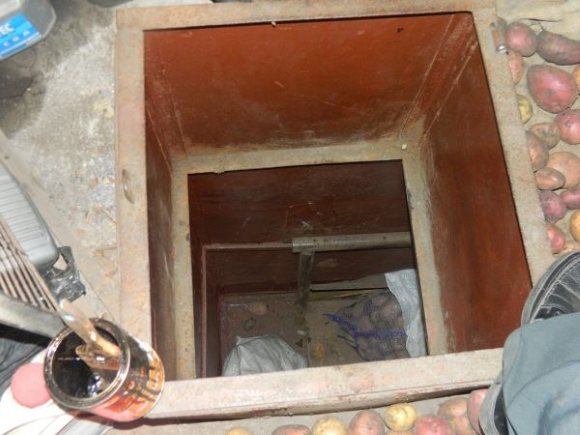

Чаще всего выполняют монтаж железных моделей. Емкости, изготовленные из металла, удобны при установке, но быстро изнашиваются в местах сварочного соединения. В результате развития коррозийного процесса происходит нарушению герметичности швов, а затем и всего изделия. Своевременное устранение очагов повреждения продляет эксплуатационный период каркаса.

Сравнение преимуществ и недостатков обоих вариантов

Чтобы лучше понять, что лучше: адаптер или кессон и какой вариант для вашей скважины лучше выбрать, проведем сравнение этих двух технологий по нескольким важным критериям.

1. Стоимость. Преимущество здесь за скважинным адаптером. Цена самого устройства несоизмеримо меньше, чем у кессона любого типа. Разница в себестоимости становится еще заметнее, если учесть необходимость найма автокрана для монтажа массивной кессонной камеры;
2. Трудозатраты. По этому показателю кессонные камеры опять уступают. Чтобы установить адаптер, потребуется лишь углубиться вдоль обсадной трубы ниже уровня промерзания грунта. В центральной части России он составляет порядка 1 м, в Сибири может достигать 1,5-2 метров. Сделать всю работу по его установке по силам одному человеку в течение дня. А вот для монтажа кессона придется изначально вырыть вокруг скважины яму большого размера и глубины, а после этого выполнить монтаж кессонной камеры. Затраты сил и времени в этом случае будут намного большими;
3. Долговечность. Правильно смонтированный, и защищенный от воздействия осадков и грунтовых вод, кессон способен прослужить не один десяток лет. Особенно это касается модификаций, отлитых из полимера. Скважинные адаптеры не отличаются подобной долговечностью. Использующиеся в них резиновые уплотнители могут прийти в негодность уже через 4-5 лет, что потребует демонтажа всей конструкции;
4. Дополнительные функции. Кессонная камера позволяет разместить внутри себя полный набор водоподающего оборудования: насоса, гидроаккумулятора, фильтров, автоматики управления и т.д. Надежная защита от холода и механических воздействий обеспечит их надежное функционирование круглый год. Также внутри можно оборудовать систему разветвлений для подачи воды одновременно в несколько уровней и даже строений. Так можно обеспечить водой от одной скважины сразу гараж, систему летнего водопровода, или несколько домов. Скважинный адаптер ничего подобного обеспечить не может. Он имеет одну рабочую функцию – защита стыка подающего водопровода со скважинной трубой.

Как сделать?

Если перед вами встал вопрос о том, как сделать кессон в гараже своими руками, то вы можете рассмотреть конструкцию из металла. Такой погреб является одним из самых популярных. Он выполняется из стальных 20-мм листов. Материал сваривается в герметичный куб, внутрь устанавливается лестница; конструкция дополняется люком, который обрабатывается антикоррозионным покрытием. Подобная система способствует поддержанию внутри оптимальной температуры, что подходит для хранения консервации и овощей.

Иногда в такую яму поступают грунтовые воды, поэтому следует сделать перепускной клапан. Кессон в гараже может быть выполнен и из пластика. Он не нуждается в антикоррозионной обработке и имеет незначительный вес. При установке такой конструкции нет необходимости использовать дополнительную технику. Пластиковая модель имеет высокую герметичность, поэтому проводить гидроизоляционную защиту не нужно. Пластиковый кессон работает в течение нескольких десятилетий безотказно.

Назначение и виды кессонов

Данный резервуар предназначен для подводных работ, причём как временных, так и постоянных. В принципе кессон может быть квадратной или круглой формы, но в основном он представляет собой цилиндр. Главное его предназначение — использование для защиты воды от замерзания и от попадания в основной резервуар подземных грунтовых и сточных вод. Раньше они очень широко использовались при построении основания мостовых опор.

Виды кессонов :

1. Железобетонные кессоны. Они представляют собой систему бетонных колец, которые укладываются друг на друга. Поверх этой конструкции ставится специальный люк или крышка. Сооружение данной установки невыгодна в финансовом плане, так как дополнительная гидроизоляция — вещь не из дешёвых. Год за годом всё реже стали использоваться железобетонные кессоны, опять же из-за его высокой стоимости. Также благодаря его пористой структуре он имеет довольно плохую гидроизоляцию, поэтому необходимы ещё и дополнительные меры по укреплению кессона. Кроме плохой гидроизоляции такой резервуар имеет плохую теплоизоляцию. Из этого следует, что вода в кессоне может замёрзнуть даже при незначительно низких температурах. Из-за его большого веса с годами кессон немного приседает в грунт, а это значит, что внутренние трубопроводы будут изменять свою форму.
2. Пластиковые кессоны. Производят кессоны из пластика толщиной около 2?3 см. Плюс в установке таких кессонов состоит в том, что они не требуется установка дополнительной гидроизоляции, однако конструкция не очень прочная. Но воду всё равно удерживает хорошо. Сама по себе эта установка относительно лёгкая, поэтому не исключена возможность выталкивания её на поверхность воды. Так, чтобы избежать этого нежелательного процесса, кессон нужно дополнительно загерметизировать обсадной трубой. Преимуществ у такого кессона предостаточно. Во-первых, стоит дешевле, нежели металлический или железобетонный. Во-вторых, из-за отсутствия коррозии на поверхности резервуара, он будет служить долгие годы. Если же на улице температура упадёт ниже 0С, то вода начнёт замерзать, а в пластиковых кессонах этого не происходит, так как он хорошо теплоизолирован, то есть температура и внутри, и снаружи всегда одинакова и составляет примерно 5С. Пожалуй, есть всё-таки один недостаток — это маленькая степень жёсткости, поэтому скважина может деформироваться, а впоследствии и вообще сломаться, что приведёт к дополнительным ремонтным работам и финансовым убыткам.
3. Металлические кессоны. Металл имеет такое ненужное свойство, как коррозия. Соответственно, металлические резервуары следует обработать от коррозионной активности. Металлическим кессонам необходима гидроизоляция. Однако, несмотря на то, что требуется и гидроизоляция, и противокоррозионная обработка, кессоны из металла являются наиболее подходящими для установки скважин. Толщина металла в основном составляет около 4 мм. Срок, в течение которого можно эксплуатировать металлический кессон, возможно продлить, если изготовить кессон из нержавеющей стали. Благодаря тому, что металлические кессоны весят очень много, то на глубине они держаться стабильно и возможность обратного всплытия гораздо меньше, нежели у пластиковых кессонов.

Классифицировать кессоны можно по различным признакам.

К примеру, по цели назначения:

• Глубокие ёмкости, входящие в состав подводных сооружений, опоры мостов, насосных систем и т. д. Такие кессоны относятся к разряду постоянных установок.
• Переносные или съёмные кессоны, предназначенные для временного использования на тех или иных подводных строительных работах. После окончания работ такие кессоны используют на других объектах. Конечно, это очень трудоёмкая работа, перетаскивать такой кессон с одного объекта на другой, но в тех случаях, когда постоянными нельзя воспользоваться, переносные кессоны идеально подойдут для временных работ.

Также их различают по способу опускания на воду:

• Резервуары, которые опускают на воду как с земляной поверхности, так и из огромных ёмкостей.
• Островные резервуары. То есть опускают их на искусственные поверхности, залитые водой.
• Наплавные резервуары. Опускаются на воду с их последующим потоплением вглубь. Используются в тех случаях, когда объект находится на большом расстоянии от берега. Тогда островные кессоны становятся невыгодны как в финансовом плане, так и в процессе установки.

Классификация по типу материала, из которого сделан кессон:

• металлический;
• бетонный;
• пластиковый.

Весь процесс установки можно разделить на три этапа: подготовительный, основной и заключительный.

Как сделать кессон в гараже?

Обустроить гаражный кессон любой модификации можно самостоятельно, подготовив необходимые материалы и набор инструментов. Для постройки достаточно следовать пошаговой инструкции. Процесс строительства включает ряд подготовительных действий, сооружение защитных элементов, обработку стен и внутреннее обустройство.

Подготовка котлована

Сооружение любой разновидности кессона начинается с подготовки котлована

При определении размеров важно учесть, что камера по отношению к обсадной трубе не будет располагаться симметрично. Таким образом в конструкции будет больше свободного пространства для комфортной эксплуатации

Составив разметку котлована, можно переходить к выполнению раскопок. В процессе выкапывания ямы рекомендуется сразу проложить траншею для укладки водопроводных элементов, если планируется подключение к централизованным трубам.

Гидроизоляция

Поскольку конструкция залегает ниже уровня грунта, обязательным условием является защита от подземных вод. Существует несколько вариантов наружной гидроизоляции:

• при помощи рулонных материалов;
• обработка специализированными гидрофобными средствами;
• цементирование.

Использование рулонного покрытия предполагает сложный процесс, поскольку сначала потребуется прогрунтовать поверхность материала на несколько слоев, устранить неровности цементным раствором, повторно использовать грунтовку и обклеить несколькими гидроизоляционными слоями.

Нанесение гидрофобной пропитки не требует предварительного грунтования. Для повышения адгезии достаточно увлажнить поверхность стенок, чтобы состав проник внутрь и заполнил поры бетона. Пропитку наносят в несколько слоев и оставляют на 2-3 дня для затвердевания, периодически смачивая водой, чтобы предотвратить растрескивание.

Цементирование поверхности является наиболее трудоемким процессом. На поверхность бетонных колец нужно нанести цемент слоем 6-7 мм и подождать порядка 10 дней. После просыхания первого слоя наносят второй с целью дополнительной защиты.

Теплоизоляция

В зависимости от используемого для создания кессона материала выбирают оптимальный вариант теплоизоляции. Конструкции из бетонных колец утепляют органическим сырьем, включая древесные опилки, солому, торф. Для стальных и пластиковых сооружений применяют стекловату, пенополиуретан, полистирол и базальтовую вату.

Толщина теплоизоляционного слоя, независимо от выбранной разновидности материала, должна быть не менее 30 см. В процессе утепления необходимо оставить вентиляционный зазор.

Советы по обустройству и эксплуатации

Чтобы сделать погреб-кессон максимально удобным для хранения продуктов, его оборудуют различными приспособлениями. Количество полок и ящиков, а также их расположение может быть определено производителем и идти в комплекте с изделием. Если же кессон изготавливается самостоятельно или не включает в себя дополнительную комплектацию, то необходимые элементы нужно будет сделать своими руками.

Лучше всего для изготовления стеллажей подойдет древесина – брус и обычные отшлифованные доски. Деревянные ящики с соломой или опилками также отличное место для хранения некоторых овощей.

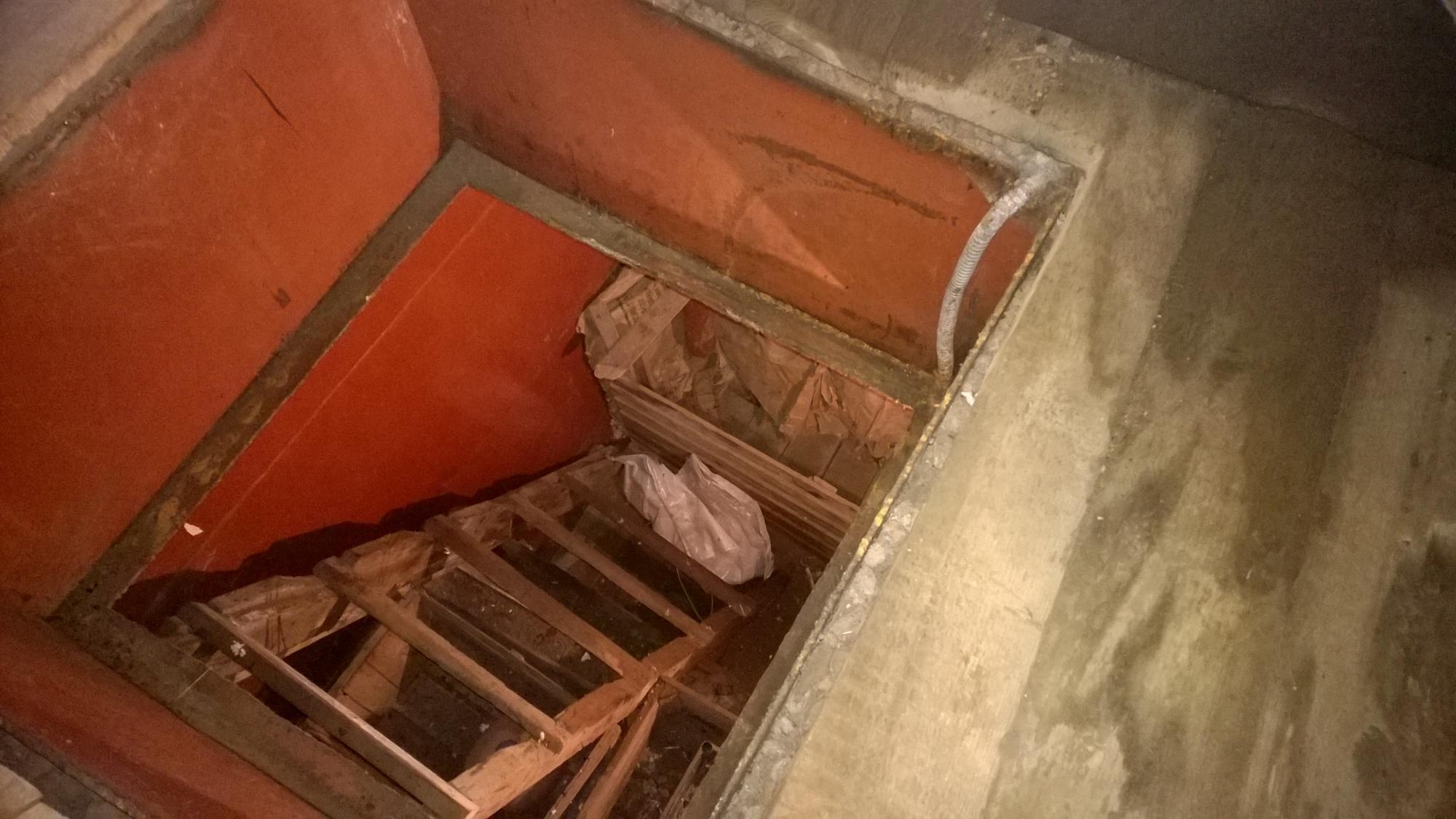

Лестница чаще всего изготавливается из той же древесины или из металла. Главным условием при установке лестницы является ее надежность и безопасность

Чем глубже кессон, тем большее внимание следует уделять прочности материала для лестницы и устойчивости на ней при спуске, ведь падение в погреб может обернуться серьезными травмами. Особенно это опасно, если кессон находится вне дома и не будет возможности сразу получить помощь.

• Еще одним важным пунктом обустройства кессона является освещение. Как правило, стандартные кессоны не предусматривают проведения в них проводки, поэтому можно воспользоваться переносными светильниками или фонарем. Но оптимальным вариантом будет установление ламп на батарейках. Редкое появление в кессоне незначительно скажется на работе батареек и нескоро выведет их из строя.
• Если погреб-кессон находится вне дома, то после каждого закрытия люка его следует укрывать теплоизоляционным материалом. Это может быть керамзит, мох, опилки или торф. Но чтобы не усложнять процесс природными материалами, можно воспользоваться любым синтетическими укрывным полотном или куском утеплителя.
• Погреб-кессон, как и любое закрытое помещение, нуждается в периодическом проветривании. Лучше всего проводить проветривание летом, подготавливая хранилище к будущему сезону урожая. Теплый воздух просушит помещение и устранит скопившиеся частицы ядовитых газов. В это же время проводится осмотр погреба, выявляются и устраняются трещинки и дефекты, если кессон бетонный. Проверяется функционирование вентиляции и проводится уборка всего помещения.

О том, как производится монтаж пластикового кессона, смотрите в следующем видео.

Зачем обустраивать в гараже отдельный слив?

При устройстве гаража необходимо учитывать, что автомобиль здесь не только прячется от непогоды, но и порой моется, поэтому следует сделать сток для воды, канализационную систему для вывода жидкости. Но стоит заранее учесть, что вместе со сточной водой будут выводиться и различные химические составы, агрессивные элементы, щелочи, частицы топлива и прочее. Поэтому слив не должен идти в общий септик, для гаража необходимо устроить отдельную сливную яму. Как же соорудить сливную систему для гаража, чем она отличается от обычной канализации, как можно организовать устройство собственной мойки для автомобиля? Эти вопросы интересуют многих автолюбителей. Поэтому ближе к делу.

Обеспечение безопасности в погребе-кессоне

Разумеется, кессон, который вы планируете установить в своем гараже, должен быть не только удобным, но и абсолютно безопасным в использовании.

Для того чтобы кессон не послужил причиной несчастного случая, обязательно соблюдайте простые, и, вместе с тем, очень важные меры безопасности.

• В первую очередь, вы должны помнить о том, что ведущий в кессон люк вам должно быть прекрасно видно – причем, не только днем, а в любое время суток. Для этого вам потребуется хорошее освещение места, где вы смонтировали люк;
• Во-вторых, ни в коем случае не перегораживайте территорию, не затрудняйте подходы к люку кессона;
• Позаботьтесь о том, чтобы лестница, которая ведет в погребз-кессон, была надежной. Тщательно закрепите ее с двух концов;
• В том случае, если кессон будет использоваться в качестве погреба, и в нем вы намерены хранить консервы и свежие овощи, обеспечьте достаточную вентиляцию.
• И внимательно следите за тем, чтобы овощи в вашем подвале не начали гнить. Дело в том, что это очень опасно для вашего здоровья, ведь при гниении корнеплоды начинают активно потреблять кислород и выделять большое количество углекислого газа. Постарайтесь тщательно проветрить пространство кессона, прежде чем вы решите в него спуститься.

Варианты устройства

1. Железобетонный вариант выполняется из бетонных колец. Их размещают на основании и закрывают сверху крышкой. Такому сооружению с водонапорной стороны требуется качественная гидроизоляция. Недостаток устройства — в слишком большом весе получившейся конструкции. Гидроизоляцию в таких случаях проводить сложно. А стоимость бетонных колец – довольно высока.
2. Пластиковая емкость изготавливается из полимеров около 20 мм толщиной. Пластиковый погреб для гаража хорош тем, что ему не требуется какая-либо дополнительная гидроизоляция, поскольку он коррозии не подвержен. Чтобы емкость не деформировалась, по ее периметру укладывается цементно-песчаная смесь. Ее толщина — от 20 см. Пластиковые устройства – прочны и служат своему владельцу длительный период.
3. Металлический вариант обычно изготавливают из стали толщиной 4 мм. Чтобы защитить металл от коррозии, снаружи сооружение покрывают битумом, внутри – грунтуют специальным раствором. Обеспечивается надежная гидроизоляция, продлевающая срок его службы. Конденсат в этом случае удаляется через каналы вентиляции естественным путем. Цена такой емкости будет зависеть от ее размера, толщины металла и качества антикоррозионного покрытия.

Что это — кессон в гараже? Смотрите видео:

Работа над котлованом и водосборником

Перед тем как установить кессон в гараже, вы должны определить размер котлована и осуществить разметку площади. Для обустройства металлического погреба необходимо подготовить яму, углубившись на 2,5 м. Разметка должна быть выполнена таким образом, чтобы между стенками кессона и стенами котлована оставалось расстояние в 0,5 м. Этот зазор должен быть по всему периметру.

Важно сохранить дерн, чтобы стенки не осыпались. Во время рытья могут возникнуть проблемы с водой, которая скапливается в верхнем слое торфа

Последний подпирается глиной, там может оказаться вода. Для того чтобы решить проблему, в центре котлована выкапывается яма, при этом необходимо углубиться на штык лопаты. Это позволит получить что-то наподобие водосборника. Как только котлован будет выкопан, дно засыпается песком, чтобы сформировалась подушка. Ее толщина должна составить 10 см. Для надежности стенки и дно кессона обрабатываются гудроном.

Как установить кессон для скважины?

Правильная установка кессона на скважину – это сравнительно сложный и крайне ответственный процесс. Если во время монтажа гидроизоляция сосуда будет нарушена, то в процессе эксплуатации скважины могут возникнуть серьезные проблемы, устранение которых потребует очередных денежных трат.

Технология обустройства источника водоснабжения состоит из последовательного ряда ответственных шагов:

1. Место. Начинать подготовку к процессу монтажа кессона, необходимо с выбора места под скважину.
2. Скважина. Первый из этапов — непосредственное бурение скважины.
3. Кессон. Вторым шагом приступают к процессу монтажа кессона.
4. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
5. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Пошаговый монтаж кессона для скважины тоже состоит из нескольких пошаговых операций:

1. Котлован под кессон выбирают больше самого кессона минимум на 30 см. Это поможет и точнее его установить, корректируя совпадение трубы скважины и гильзы для ее прохода. К тому же, это позволит утеплить или укрепить стенки пластиковой конструкции.
2. В днище кессона с некоторым сдвигом от его центра проделать отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
3. В боковые стенки кессона вварить патрубки под водопроводные трубы и кабель.
4. Выкопать котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см.
5. Дно котлована закрывается песчаной подушкой толщиной 20-30 см. Засыпка из песка поливается водой для уплотнения. Поверх подушки отливается бетонная плита с армированием стальной сеткой. Можно заранее на ней разместить анкерные болты для закрепления кессона. Однако здесь можно ошибиться. Поэтому лучше сначала установить камеру на место, а потом высверлить в плите отверстия для крепежа.
6. Обрезать обсадную колонну на уровне грунта. Обсадная труба скважины обрезается с учетом будущей высоты пола камеры.
7. Уложить на котлован опоры в виде брусьев. На них поместить кессон.
8. Состыковать обсадную трубу с гильзой кессона, отрегулировать конструкцию по горизонтали, а затем герметично приварить.
9. Убрать из-под резервуара бруски.
10. Ввести в соответствующие ниппели трубы, кабель.

Вода, которая сразу заполнить скважину, будет грязной, поэтому ее необходимо откачать. Лучше это сделать дешевым временным насосом, а не при помощи оборудования для постоянного пользования.

Стоит отметить, что установка кессона целесообразна не во всех случаях. Иногда, в непосредственной близи от места нахождения скважины уже есть сооружение, которое подходит для размещения оборудования для системы водоснабжения. Тогда более рационально использовать это пространство по назначению, и не оборудовать скважину кессоном.

Водоподъемное оборудование можно разместить на первом этаже дома или в подвале, но есть такой возможности нет, то гидроаккумулятор, электрооборудование, системы автоматического управления насосом и фильтры грубой очистки размещают в кессоне.

Чем кессон лучше обычного погреба

Кессон имеет несколько очень важных преимуществ перед стандартными погребами:

1. Кессон абсолютно герметичен, поэтому не стоит бояться влажности и плесени. Также благодаря его герметичности грызуны не пролезут в него и не испортят продукты.
2. С правильно установленной вентиляцией кессон может функционировать даже в самом плохом и влажном грунте.
3. Кессон можно устанавливать под гараж или дом, поэтому для того чтобы взять нужные продукты, не нужно будет выходить на улицу.
4. Кессон по стоимости обойдется дешевле, чем сооружение обычного погреба.
5. Его легче устанавливать.
6. В нем легче контролировать температуру.
7. Также он долговечнее обычного погреба.

Что это такое и как сделать кессон в гараже?

Кессон – это специальная камера, установка которой производится в грунте или под водой. Главная особенность устройства в его водонепроницаемости.

Главные элементы такой конструкции можно обозначить так:

• Камера. Такое устройство по своему виду напоминает цилиндр, диаметром 1 метр, высотой 2 метра. Такие размеры для кессона считаются оптимальными, так как они позволяют хранить внутри множество продуктов.
• Гидроизоляция. Она выступает в качестве надёжной защиты. Наносят слой гидроизоляции на стенки. Очень удобно использовать для этого битумную мастику, горячий асфальт или битумно-бензиновый раствор.

Зачем нужна вентиляция кессона

Из-за перепадов температур, внутри кессона может образовываться конденсат. Например, зимой, земля отдает тепло, поэтому воздух становится влажным. А если кессон используется для хранения овощей – это становится дополнительным фактором, усугубляющим ситуацию.

Помимо того, что натуральные продукты насыщают воздух влагой, они имеют неприятное свойство портиться. А это приводит к появлению токсинов. Поэтому вентиляция кессона должна быть сделана в любом случае.

Если на этапе строительства не предусмотреть вентиляцию, то:

• кессон начнет разрушаться;
• если в нем хранятся пищевые продукты – они будут портиться;
• из гаража, в кессон могут проникать пары выхлопных газов и автохимии;
• а в гараж подниматься влажный воздух, что ведет к коррозии автомобиля.

Принципиально, устройство вентиляции сводится к созданию воздухообмена внутри кессона. Т.е. внутрь подается свежий воздух, а влажный выводится на улицу. Для ее устройства используют три метода:

1. Естественная.
2. Принудительная.

Естественная вентиляция в кессоне построена на основе разных температур, на улице и в помещении. В принудительных системах применяется электрическое оборудование для нагнетания свежего воздуха.
