Варианты конструкций гаражных ворот
В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.
Распашные
Распашная конструкция хороша следующим:
- Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
- Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
- Такие ворота несложно сделать самому.
- Для установки не требуется много пространства.
- Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.
Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).
Недостатком считается то, что зимой придется расчищать въезд от снега.
Подробную инструкцию по установке распашных ворот из профнастила.
Откидные (подъемно-поворотные)
На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.
Регулируется работа системой рычагов, электродвигателем и редуктором.
Пользователи отмечают достоинства таких ворот:
- надежные;
- не занимают свободного пространства;
- поддаются теплоизоляции;
- автоматизируются.
Но и минусов у подъемной конструкции с поворотным механизмом достаточно.
- Не подходят для частой эксплуатации.
- Уменьшают высоту проема в среднем от 20 до 30 см.
- Важна точность установки, поэтому рисковать делать их самому не стоит.
По этим причинам откидные ворота не столь популярны среди домовладельцев.
Откатные
Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.
При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.
Плюсы:
- Откатные ворота обладают повышенной взломостойкостью.
- Во время работы не занимают свободного места.
- Могут быть автоматизированы.
- Открытие не зависит от наличия снега на участке.
Минусы:
- Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
- При интенсивном использовании отмечается быстрый износ набора роликов.
Раскладные (подъемно-секционные)
Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.
Материал секций – сэндвич-панели.
При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.
Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.
Из плюсов таких дверей:
- автоматизированная система управления;
- аккуратный внешний вид;
- шумоизоляция;
- теплоизоляция;
- экономия свободного пространства;
- длительный срок службы;
- стандартные размеры проема.
Из минусов:
- высокая цена материалов, установки;
- плохая устойчивость к взлому.
Роллетные (рулонные)
Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).
Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.
Из плюсов:
- Производятся из легких материалов.
- Компактны в сложенном виде.
- При малом весе прочны и устойчивы к взлому.
Управляются ручным либо автоматическим способом.
Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.
Складные (гармошка)
Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).
Материал секций:
- дерево;
- легкий металл (алюминий);
- сэндвич-панели.
Гармошка отличается необычной формой.
Достоинства:
- Ее удобно открывать, закрывать.
- Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
- Обойдутся недорого.
Недостатки:
- Быстрый износ комплектующих.
- Низкая устойчивость к взлому.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

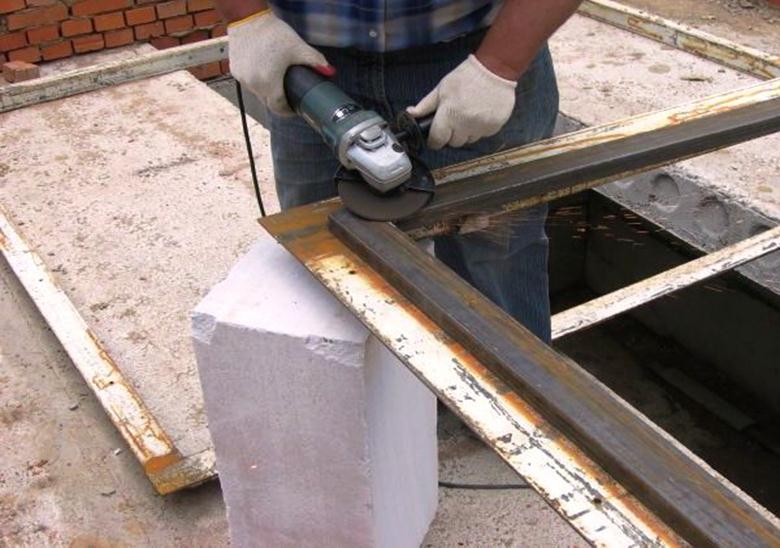

Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Сварка стыков элементов рамы
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Проверка правильности работы ворот
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Монтирование створки ворот
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Используемые материалы и их свойства
Ворота делают из разных профилей. Выбор зависит от размера и веса створок.
Профильная труба
Наиболее прочный вариант. Применяется в тех случаях, когда обшивкой служит профнастил или стальной лист. Чаще всего используется профтруба сечением 40х20х2 мм или 60х30х2 мм.
Ворота на гараж делают только из этого материала.
Металлические уголки
Более дешевый и менее прочный вариант. Из уголка делают ворота на забор с обшивкой из дерева или поликарбоната. Используется равнополочный профиль сечением 50х50х4 мм.
Евроштакетник для забора
Данная разновидность обшивки для ворот обладает рядом преимуществ:
- долговечностью;
- привлекательным видом;
- прочностью;
- малым весом;
- низкой парусностью.
Металлоштакетник Евроштакетник представляет собой узкие полосы профилированного металла, покрытые цветным полимером. При открывании ворот пользователь часто надавливает на ламели либо берется за них.
Это обуславливает повышенные требования к прочности и безопасности:
- П-образное или полукруглое сечение.
- Высота профиля — 15-20 мм.
- Ширина — не менее 120 мм.
- Большое количество ребер жесткости.
- Стойкое полимерное покрытие — пурал или матовый полиэстер.
- Завальцованные (загнутые) кромки. Без этого о ламель можно порезаться, поскольку ее толщина составляет всего 0,5 мм.
Недостаток такой обшивки состоит в том, что она просматривается.
Как самому сварить калитку из профиля
Изготовление производят в той же последовательности, что и створки ворот. Каркас собирается из профтрубы сечением 40х20 мм со стенкой 1 или 2 (мм).
Если для отдельно стоящей калитки нет места, ее врезают в створку ворот. Для этого в каркасе формируют проем, приваривая 2 вертикальных элемента.
Недостаток врезной калитки заключается в большой высоте порога.
Наиболее практичный вариант замка — узкопрофильный, предназначенный для установки в прямоугольную трубу. Он защищен от атмосферных воздействий, благодаря чему прослужит дольше накладного. Отверстие в трубе по длинным сторонам вырезают болгаркой, по короткой — высверливают с последующим удалением перемычек лобзиком и обработкой напильником.
После монтажа калитки ее закрывают и обмазывают ригель замка мелом. Далее поворачивают ключ, чтобы на коробке появилась белая отметина, и по ней вырезают отверстие.
Монтаж гаражных ворот своими руками
Установка гаражных ворот – задача не простая, особенно если вы делаете это впервые. В этом разделе мы подробно расскажем об установке наиболее популярных типов ворот
Обратите внимание, что монтаж гаражных ворот – это физически тяжелый и довольно трудоемкий процесс, поэтому вам может понадобиться помощник
Монтаж распашных ворот
Как уже было сказано, распашные ворота – наиболее распространенный ворот и их довольно часто делают самостоятельно. Конструкция довольно проста: на металлическую раму, которая вмонтирована в дверной проем, навешивают металлические створки.
Сварная рама представляет собой конструкцию из профилей или уголков, размещенных по периметру гаражного проема. Она может быть двух видов:
- одинарная;
- двойная (используется, если полотно створок сильно тяжелое и требуется укрепленная конструкция).
Этапы работ:
- В проем устанавливается сварная рама. К телу гаража она крепится с помощью анкеров. Боковые стороны должны быть строго вертикальными и параллельными друг другу. Соответственно верхняя и нижняя стороны горизонтальны и параллельны.
- К раме на нужной высоте привариваются петли: по две с боковых сторон. Петли должны быть расположены таким образом, чтоб при открывании и закрытии ворота не подвергались деформации.
- На петли навешиваются створки.
- Устанавливается фурнитура: автоматика (если предусмотрена), замки.
Как видите, монтаж распашных ворот прост и понятен. Проблема обычно состоит в сложности установки створок на петли из-за их тяжести, но вдвоем с этой задачей справиться вполне возможно.
Видео о распашных воротах:
Монтаж секционных ворот
Установка секционных ворот представляет собой следующие этапы:
Верхняя часть рамы формируется с помощью ригелей (для этого чаще всего используют изогнутую балку или вертикальные направляющие). Верх ригеля фиксируется болтами. Нижняя часть рамы формируется С-образным профилем – это предотвратит перекос рамы. Собранная конструкция закрепляется в проеме ворот с помощью болтов.
Установленная рама проверяется на наличие отклонений и перекосов, если их нет, то производится установка вертикальных направляющих. Они монтируются с помощью болтов, а к потолку крепятся уголками.
Производится установка правосторонних и левосторонних роликовых держателей. И уже на них производится монтаж полотна ворот. Оно может быть как цельным, так и состоящим из отдельных панелей.
Тонкости монтажа секционных ворот из отдельных панелей:
- Установка панелей производится по одной в проеме гаража.
- По обеим сторонам каждой панели необходимо закрепить ролик.
- Когда будет установлена последняя секция, панели нужно скрепить между собой.
Видео о секционных воротах:
Монтаж откатных гаражных ворот
Для стабильной работы откатные ворота должны иметь довольно жесткую конструкцию. Небольшая деформация даже в одном месте может привести к ухудшению работы или поломки вей конструкции.
Установка откатных ворот состоит из следующих этапов:
Для жесткости конструкции необходимо сделать заливку основания ворот бетоном. В бетоне устанавливается швеллер, на который после высыхания устанавливаются ролики.
Вверху проема монтируется еще один швеллер с роликами
Обратите внимание, что для бесперебойной работы ворот, он должен быть установлен крепко
На ролики устанавливается полотно, с предварительно вмонтированными в него рейками для движения.
Видео об откатных воротах:
Установка откатных ворот не так проста, как может показаться на первый взгляд. Если вы не уверенны, что сможете сделать все работы своими руками качественно, то лучше пригласить специалистов.
На монтаж гаражных ворот самостоятельно решается не каждый. Если вы все-таки выбрали этот путь, то главное – аккуратность. Даже если раньше вы никогда не занимались установкой ворот своими руками, тщательно соблюдая инструкции и внимательно относясь к деталям, вы сможете это сделать. Каждый гаражник может гордиться собственноручно смонтированными воротами.
Отличительные черты конструкции
Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:
Шарнирно-рычажное устройство.
Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.
По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.
Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.
Подъемные ворота в гараж
Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см
Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.
Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.
Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.
Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.
При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.
Схема привода подъемных ворот
Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.
Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.
Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.
Подъемные ворота оформленные под дерево
Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.
Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.
Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.
Мастерим врата самостоятельно
Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.
Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.
Элементы секционных ворот
Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.
Схема установки ворот
Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:
- строительный уровень и рулетка;
- металлические листы для формирования полотна створки;
- аппарат для сварки;
- электрическая ножовка по металлу;
- дюбеля и кронштейны;
- электродрель;
- металлические профили и уголки.
Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.
Хорошо проварить уголки
Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.
Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.
Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.
С двух краев полотна прикрепите пружинно-рычажные механизмы.
Установите рычажный кронштейн посередине верхней части створки.
В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.
Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.
Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.
Пошаговая инструкция по изготовлению и монтажу ворот
После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.
Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.
- Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.
- Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
Собрать раму на специальной ровной площадке.
Сварить её и дополнительно укрепить стальными уголками.
Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.
Приварить петли к местам крепления перемычек.
Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.
Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.
Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.
-
Навесить ворота на петли и подложить под середину конструкции деревянную подставку.
Электропривод для распашных ворот
Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.
Электропривод от спутниковой антенны можно установить на распашные ворота
Для сборки понадобится:
- два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
пульт дистанционного управления с дальностью действия не менее 50 м;
- понижающий трансформатор;
- электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.
Собрать устройство можно за один день.
Установка заводского электропривода
Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.
Створки распашных ворот могут открываться внутрь или наружу
Инструменты для установки привода:
- электрическая дрель;
- плоскогубцы;
- шуруповёрт;
- рулетка;
- изоляционная лента;
- молоток.
Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:
если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;
если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.
Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.
Порядок работы:
- По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.
Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.
Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.
Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.
Заключение
Ворота являются обязательным элементом любого гаража. Однако не у всех владельцев имеется достаточно свободного места перед ним для установки распашных конструкций. В таких случаях эффективным решением будет установка конструкции подъемного типа. Такие ворота простые в плане своего изготовления, а материалы для их создания недорогие и доступны для каждого. Поэтому, если вы хотите сэкономить денежные средства, то можете изготовить их своими руками.
Технология их создания не требует совершения каких-либо сложных манипуляций и больших затрат времени. В интернете можно найти инструкцию с этапами и работами, которые они содержат. Следуя рекомендациям мастеров, вы сможете изготовить для своего гаража красивые и надежные подъемные ворота, которые обеспечат легкое попадание в собственный гараж и сохранность автомобиля и хранящегося в гараже имущества.
