Как сделать забор из профлиста без сварки

Что такое профнастил

Профнастил – популярный материал, используемый в разных сферах строительства. Его основой является холоднотканная оцинкованная сталь. Профилированные листы имеют небольшой вес и толщину, отличаются прочностью и надежностью.

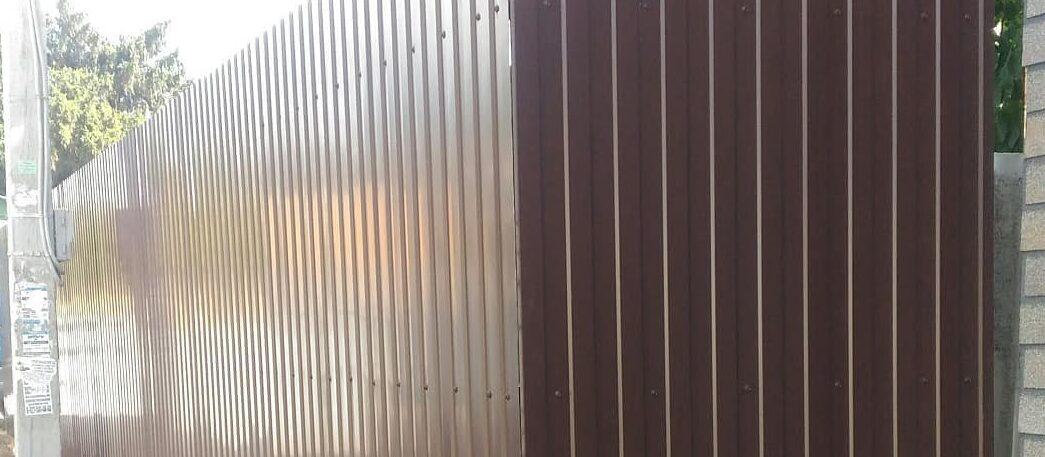

Забор из профнастила

На заметку! Гофрированный металл с обоих сторон проходит горячую оцинковку, чем обеспечивается защита его от неблагоприятных воздействий атмосферы.

Тонкую сталь профилируют для увеличения жесткости, повышения сопротивляемости механическим воздействиям и улучшения эстетических качеств конечной продукции.

Область применения гофрированных листов определяется высотой и толщиной изделий, варьирующейся от 0,4 до 1,2 мм. Чем толще и выше лист, тем больше у него несущая способность. Профнастил используют при:

• возведении заборов и ограждений различного назначения, в том числе и временных;
• сооружении кровель для жилых и производственных строений;

• сборке опалубки для перекрытий из монолитного железобетона;
• обшивке стеновых поверхностей.

Забор из профнастила

Для изготовления стенового гофлиста обычно использует жесть шириной 0,4 мм при различной высоте профиля. Его применение целесообразно в случае отсутствия значительной нагрузки, где предполагается вертикальная установка.

Помимо оцинковки, все марки такого материала требуют декоративного оформления. Для этого осуществляется нанесение полимеров на лист.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Желаемый результат достигается за счет грунтования, хромирования и обработки специальными составами. Каждый слой выполняет свою функцию, а их количество определяется маркировкой материала.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Полимерные оболочки, используемые в производстве:

• полиэстер;
• пурал;
• пластизол;

• полидифторионад;
• принтеч.

Перечисленные покрытия дополняются компонентами, которые улучшают качество продукции. Производители предпочитают не разглашать их состав.

Крепления для забора подбирают с учетом материала столбов и других опорных конструкций

Ориентироваться следует по параметрам, согласно которых можно определить целесообразность использования материала той или иной марки. Критериями выбора послужат наличие декоративной оболочки и стоимость профнастила.

Расчет материалов

Обычно мастера рекомендуют ставить калитки стандартных размеров: 100 см в ширину и 200 см высотой. Уровень точной высоты часто подбирается произвольно с учетом высоты ворот, самого забора. Помимо этого, выделяют разные конструкции для каркаса калитки – от этого параметра зависит объем затраченного материала.

Для опор лучше выбирать металлические профили с сечением квадрат 60×60 мм, в длину не менее 2 м. Можно вместо профилей поставить трубы с равным диаметром. Дополнительный вариант брус, но у дерева высокие риски гниения, ему необходимо проведение в скором времени ремонтных работ.

Металлический профиль требуется для перекладин, размер 40×20 мм, 2 мм в толщину. Идеально, когда длина профиля равняется длине пролета, но в реальности это редкое совпадение, поэтому потребуется спиливать лишний размер.

Расчет материалов

Когда высота будущей конструкции превышает 2 м, то делают 2 ряда перекладин. Если больше – нужен дополнительный ряд для надежности и прочности.

Листы профнастила берут 0,5 мм в толщину, высота волны около 20 мм. Это поможет забору успешно противостоять сильным порывам ветра. Листы ставятся не встык, а обязательно с нахлестом в волну.

Установка опорной части забора

Профнастил — это материал из профилированной листовой стали с защитным покрытием. Монтировать забор из него сможет каждый. Для этого не нужно иметь какие-то специальные навыки или умения, достаточно приобрести необходимый объем материала, вооружиться несложными инструментами.

Процесс монтажа опорной части забора из профнастила выглядит так:

Сначала сделать разметку периметра территории, которая будет ограждена. Для этого понадобится капроновая нить, деревянные колышки, рулетка. Колышки вбивать в землю в местах, где будут стоять опоры. Между колышками натянуть нить

Важно, чтобы расстояние между колышками было одинаковым.
В местах, где установлены колышки, выкопать или пробурить ямы глубиной примерно 1-1,3 метра. Для большей устойчивости столбов рекомендуется на дно засыпать щебенку или гравий на 10-20 см и тщательно утрамбовать.
Далее установить в каждую яму металлический столб

Опоры могут быть сделаны из металлических труб (круглые, квадратные или прямоугольные), швеллеров и даже ж/д рельс. Высота опорных конструкций зависит от высоты будущего забора. Обычно ее делают от 2-х до 2,5 м, а столбы делают на 1 м длиннее, т. к. он будет забетонирован в фундамент. Монтаж столбов выполняют с применением строительного уровня для того, чтобы они стояли ровно.

Обратите внимание!

Несущие столбы по углам должны быть более устойчивыми, поэтому их рекомендуют делать большего диаметра.

Теперь нужно сделать раствор для бетонирования опорных оснований. Для этого понадобится цемент, песок и щебенка или гравий. Замешать раствор бетономешалкой, если ее нет — то вручную в ведре или любой другой емкости. Пропорции для замеса, как правило, указаны на упаковке цементной смеси.

Ямы с опорами залить бетоном до уровня земли и оставить сохнуть. Чтобы фундамент был надежным и крепким, а столбы стояли ровно, необходимо дать бетону хорошо застыть. Для этого понадобится от 3 до 5 дней.

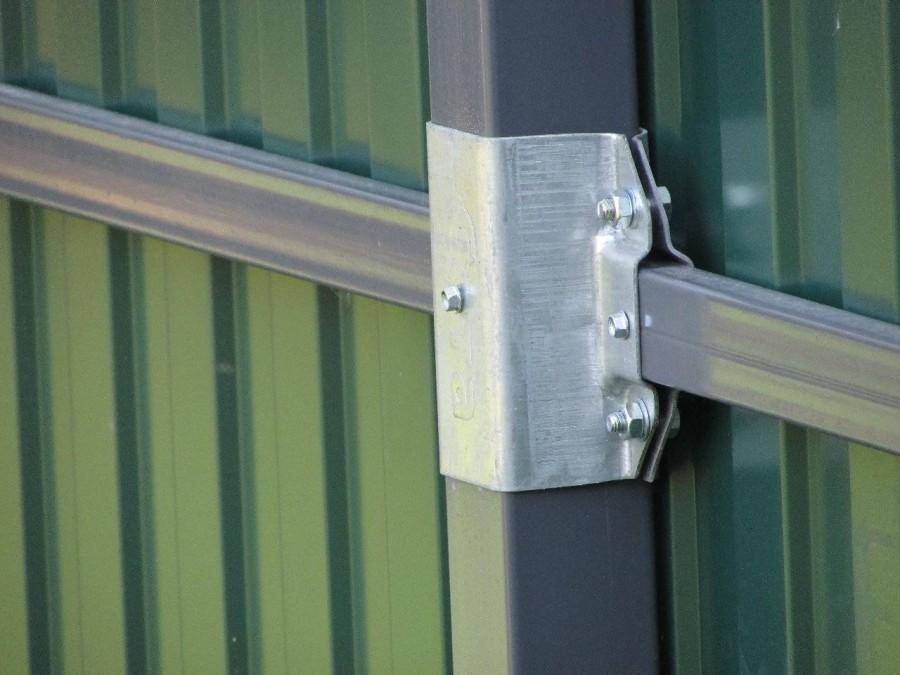

Преимущества Х-кронштейнов

Крепления для монтажа забора из профнастила бывают разными, однако самым удобным считается крестообразный кронштейн. С помощью Х-кронштейна установка секций забора происходит легко и без применения сварки.

Внимание!

Принцип монтажа прост: секции прикрепить к несущим столбам саморезами по металлу.

Для монтажа профнастильных ограждений своими руками достаточно иметь в арсенале следующие инструменты и материалы:

• Х-кронштейны — специальные крепежи крестообразной формы;
• расходники (гайки, шайбы, саморезы по металлу);
• металлические уголки или швеллера, на которых будут крепиться секции;
• шуруповерт;
• рулетка;
• набор ключей.

Лучшие инструменты для копки ям под столбы забораЯмы под столбы для забора выкапывают вручную лопатами или буровыми инструментами. Глубина скважин зависит от высоты…

Преимущества использования Х-кронштейна для монтажа очевидны:

• минимальный набор инструментов;
• нет необходимости применять сварку;
• прочность и надежность креплений;
• высокая скорость монтажных работ;
• есть возможность выравнивать общую конструкцию забора, подтягивая крепления;
• невысокая стоимость.

Процесс монтажа каркаса выглядит следующим образом:

1. Сделать разметку мест для креплений поперечных труб (уголков) на несущих опорах. Для этого рулеткой отмерить от верха каждого столба 0,2 м, а снизу — 0,3 м.
2. Приложить к опоре Х-кронштейн и через лицевое отверстие ввинтить саморез. Аналогично проделать со всеми столбами. Для опор по углам периметра использовать угловые кронштейны, для ворот и калитки — торцевые.
3. Теперь навесить на столбовые крепления металлические перекладины сверху и снизу. Каждая перекладина должна точно входить в паз крепления на 2-х опорах, стоящих рядом.
4. Далее монтировать следующий пролет таким образом, чтобы перекладина с первого элемента стыковалась через Х-кронштейн с предыдущей. В местах соединений перекладины фиксировать Т-образным профилем при помощи саморезов. Таким образом последовательно соединить все перекладины по всему периметру будущего забора.

Щели под забором: чем закрыть эффективно и эстетичноЗакрыть щель под забором – это желание каждого владельца загородного дома, так как через пространство могут проникать…

После того как смонтирован каркас можно приступить к обшивке ограждения профнастильными листами. Это завершающий этап установки забора. Одному справиться не получится, поэтому необходимо взять кого-нибудь в помощь. Процесс обшивки выглядит так. Лист профнастила плотно прижать к двум несущим опорам по горизонтали и зафиксировать на них и перекладинах при помощи шуруповерта и саморезов. При этом один человек держит и плотно прижимает лист, а второй занимается креплением.

При помощи Х-кронштейна, с монтажом ограждений из профнастила может справится даже любитель-самоучка. Но это станет надежным, простым решением.

Пошаговая инструкция: строительство забора из профлиста (металлопрофиля) своими руками без сварки и с ней, с фото и видео!

Строительство такого чуда инженерной мысли может осилить абсолютно каждый. Технологии, которые используют при возведении, не требуют детального и глубокого изучения „матчасти”. Итак, с чего начнём?

Первым делом купите сам профнастил. Тут постарайтесь не экономить, так как от суммы зависит качество материала, состояние самого металла и остальных частей забора. Вы же не хотите, чтобы ваш забор заржавел в первый же год службы, или вовсе рухнул?

Далее вам понадобятся следующие инструменты: сам профнастил, специализированные опорные трубы и трубы для лаг. Не забудьте прикупить качественный щебень, цемент и песок. К ним верёвку, уровень (с пузырьком), сварочный аппарат и ёмкость, в которой будете готовить цемент. Для скрепления элементов нужна будет дрель, сверло и специальные заклёпки для металлических листов, либо сварочный аппарат.

В одной из предыдущих статей мы уже затрагивали тему заборов, только деревянных — красивые заборы из дерева своими руками: фото-варианты самодельных деревянных заборов, советую изучить, кому интересно.

Далее рассмотрим поэтапное возведение:

Первый этап:

Детальная разметка территории. Это надо, чтобы определить, где будет вход на участок с калиткой и где будут опорные столбы. Столбы должны быть на расстоянии не больше трёх метров от друг друга.

Второй этап:

Установите опорные столбы из труб. Для установки вы должны выкопать ямы для столбов. Последние должны быть прочно посажены, чтобы выдерживать различные природные явления. К примеру – сильный шквалистый ветер, который не исключён в наших широтах.

Вырытые ямы засыпают гравием, устанавливают столбы и заливают их цементом. Когда вы убедитесь в том, что фундамент застыл и представляет из себя прочную основу – можете начинать устанавливать лаги. Их кол-во зависит от высоты вашего забора.

Чтобы прочно их закрепить очень хорошо зарекомендовала себя электросварка. После их крепления не помешает обработать последние специализированным грунтовым раствором против коррозии.

Третий этап:

Установите сами листы. При установке используем металлические саморезы. Помните, что стыковку листов стоит проводить технологией внахлёст.

На данном этапе забор готов. Всё что вам нужно – следить за его состоянием. Вы неизбежно столкнётесь с тем, что на нём со временем будут появляться царапины. Их очень просто ликвидировать купленным заранее баллончиком с аэрозольной краской соответствующего цвета.

Чтобы более подробно понять нюансы установки, предлагаем вашему вниманию видео:

Деревянные лаги для забора из профнастила

Забор из профлиста на деревянном каркасе — самый простой в монтаже и дешевый вид ограждения из профнастила. Лаги для такого забора делают из бруса со стороной не менее 40 мм. При меньшей толщине деревянный брус может не выдержать ветровую нагрузку и треснуть или сломаться в течение одного-двух лет после установки забора. Так что это необходимый минимум.

Обычно же поперечины для забора из профнастила делают из более толстого бруса, оптимальные размеры которого зависят от расстояния между столбами и используемой марки металлопрофиля.

Например,

При строительстве ограждения из стандартных стеновых марок профилированного листа , С10, С15, С20 и расстоянии между опорными столбами в 2,5 метра лаги под профнастил делают из бруса 40×50 мм или 50×60 мм. Если расстояние больше — 2,5–3,5 метра, — то лучше использовать более прочный брус 60×60 мм. Комбинированный забор из профнастила и дерева часто ставят вокруг дачных участков, а также используют как временное ограждение места строительства по четырем причинам:

• Простота установки. Деревянные прожилины для забора из профнастила крепятся настолько просто, что это элементарная задача даже для человека, который в первый раз взял в руки шуруповерт.
• Легкость. Деревянный брус весит мало, что упрощает как работу с ним, так и процесс доставки и разгрузки.
• Доступность. Даже в самом маленьком городке можно легко купить лаги для забора из профнастила из бруса.
• Низкая цена. В сравнении с металлопрокатом деревянный брус стоит намного меньше.

Забор из профлиста на деревянных лагах и стальных столбах

Таким образом, забор из профнастила на деревянном каркасе — это бюджетное сплошное ограждение, которое ставится быстро и легко, даже если у рабочих нет опыта. И, как и у большинства дешевых решений, у такого забора много недостатков. В частности, деревянные поперечины:

• подвержены гниению и поражению насекомыми;
• впитывают влагу , которая ускоряет коррозию стального листа в местах крепления;
• быстро теряют вид ;
• нуждаются в регулярном уходе — как минимум раз в год;
• отличаются небольшой плотностью , из-за чего под воздействием ветра крепления постепенно ослабляются и разбалтываются;
• имеют неоднородную структуру , из-за чего на некоторых участках прочность прожилин ниже;
• недолговечны по сравнению с самим профлистом, срок службы которого достигает 50 лет и более при защитном покрытии из PVDF.

Конечно, часть этих недостатков устранима. Вместо дешевого сучковатого бруса можно купить более дорогой без пороков, а для защиты от насекомых и гниения перед монтажом лаги для металлопрофиля обрабатывают антисептическим составом длительного действия и красят. Но, несмотря на это, забор из профлиста с деревянными лагами все равно не очень долговечен: раз в 10–15 лет прожилины подлежат замене даже при правильном регулярном уходе.

Изготовление раздвижных ворот

Монтаж этих конструкций немного сложней, но, изучив технологию, можно сделать прочные откатные ворота.

Откатная створка

Чтобы изготовить ограждение данного типа, необходимо дополнительно купить некоторые комплектующие. В этом наборе непременно должны находиться такие части конструкции:

1. Несущая балка размером в полтора раза больше ширины ворот. Толщина выбирается с учетом ширины и общего веса створки.
2. Направляющие ролики – 2 шт.
3. Уловитель (не допускает раскачивания полотна).
4. Плата для снижения качания створки во время ее закрытия или открытия.
5. Концевой ролик требуется для бесшумной работы и снижения массы полотна в открытом состоянии.

Если необходимо автоматическое управление, то нужно купить такие комплектующие:

• зубчатую планку;
• редуктор;
• датчики движения;
• пульт д/у;
• сигнальную лампу;
• основание для монтажа.

Крепление перемычек

Схема установки включает следующие показатели:

• размер противовеса должен быть больше проема на 50 см;
• ширина полотна с противовесом – в полтора раза больше проема;
• размеры всех поперечин;
• высота полотна (желательно выбирать на 15 см выше ограждения, но не больше 2,5 м).

Заливка фундамента и сооружение опор

Вначале устанавливаются опоры. Для этого можно выбрать:

• швеллер;
• бетонный столб;
• брус;
• металлическую квадратную трубу.

Фундамент и каркас

Этапы установки:

1. Сделать яму глубиной больше 1 м.
2. Установить в уровень бетонный столб либо металлическую профильную трубу.
3. Залить цементным раствором и оставить до затвердевания.
4. Для усиления основания используются швеллеры (15х15 см) и армирование (проволока диаметром 14–16 мм).

Чертеж конструкции

Пошаговая инструкция:

1. Вначале делается «банкетка». Арматура режется на небольшие части и приваривается к швеллеру.
2. Выкапывается яма в виде буквы «П».
3. На дно насыпается песчаная прослойка (20 см), трамбуется.
4. Опускается «банкетка», выравнивается по уровню.
5. Арматура заливается цементным раствором.
6. Основание должно застывать не менее 14 дней.
7. Поверхность швеллера устанавливают заподлицо с землей. Это необходимо для ровного заезда машины.

Изготовление каркаса

Чтобы изготовить каркас, требуются профильные трубы диаметром 65х40 мм. Для перегородок можно выбрать меньшее сечение (35х20 мм).

Эскиз с описанием

Пошаговая инструкция:

1. Болгаркой нарезаются трубы с учетом выбранной схемы монтажа (соединение производится под острым углом).
2. После этого все элементы очищаются, покрываются грунтом и окрашиваются.
3. Сваривается внешняя часть конструкции.
4. Приваривается обрешетка. В последующем именно на нее закрепляется профилированный настил, потому шаг между поперечинами выбирают немного меньше ширины листа.
5. Поперечины привариваются точечной сваркой каждые 50 мм.

Монтаж каркаса и обшивка

Когда основание полностью застыло, можно начинать сборку и облицовку рамы:

1. На фундаменте устанавливаются ролики.
2. Сверху ставят ворота, выравнивают с помощью уровня или отвеса и прихватывают сварочным аппаратом.
3. Если после проверки все располагается правильно, конструкцию можно приваривать полностью.
4. Крепится концевой ролик.
5. Непосредственно ролик должен накатываться на уловитель.
6. Проверяется уровень установки полотна.
7. Каркас обшивается листом при помощи саморезов или заклепок.

Красивый вариант

Преимущества Х-кронштейнов

Крепления для монтажа забора из профнастила бывают разными, однако самым удобным считается крестообразный кронштейн. С помощью Х-кронштейна установка секций забора происходит легко и без применения сварки.

Принцип монтажа прост: секции прикрепить к несущим столбам саморезами по металлу.

Для монтажа профнастильных ограждений своими руками достаточно иметь в арсенале следующие инструменты и материалы:

• Х-кронштейны — специальные крепежи крестообразной формы;
• расходники (гайки, шайбы, саморезы по металлу);
• металлические уголки или швеллера, на которых будут крепиться секции;
• шуруповерт;
• рулетка;
• набор ключей.

Преимущества использования Х-кронштейна для монтажа очевидны:

• минимальный набор инструментов;
• нет необходимости применять сварку;
• прочность и надежность креплений;
• высокая скорость монтажных работ;
• есть возможность выравнивать общую конструкцию забора, подтягивая крепления;
• невысокая стоимость.

Процесс монтажа каркаса выглядит следующим образом:

1. Сделать разметку мест для креплений поперечных труб (уголков) на несущих опорах. Для этого рулеткой отмерить от верха каждого столба 0,2 м, а снизу — 0,3 м.
2. Приложить к опоре Х-кронштейн и через лицевое отверстие ввинтить саморез. Аналогично проделать со всеми столбами. Для опор по углам периметра использовать угловые кронштейны, для ворот и калитки — торцевые.
3. Теперь навесить на столбовые крепления металлические перекладины сверху и снизу. Каждая перекладина должна точно входить в паз крепления на 2-х опорах, стоящих рядом.
4. Далее монтировать следующий пролет таким образом, чтобы перекладина с первого элемента стыковалась через Х-кронштейн с предыдущей. В местах соединений перекладины фиксировать Т-образным профилем при помощи саморезов. Таким образом последовательно соединить все перекладины по всему периметру будущего забора.

После того как смонтирован каркас можно приступить к обшивке ограждения профнастильными листами. Это завершающий этап установки забора. Одному справиться не получится, поэтому необходимо взять кого-нибудь в помощь. Процесс обшивки выглядит так. Лист профнастила плотно прижать к двум несущим опорам по горизонтали и зафиксировать на них и перекладинах при помощи шуруповерта и саморезов. При этом один человек держит и плотно прижимает лист, а второй занимается креплением.

При помощи Х-кронштейна, с монтажом ограждений из профнастила может справится даже любитель-самоучка. Но это станет надежным, простым решением.

Для многих хозяев главной сложностью при установке забора из профнастила своими руками является необходимость использования сварки. Проведение сварочных работ способно стать настоящим препятствием для тех, кто хочет получить забор из профнастила быстро и дёшево, поскольку:

• Необходимо купить или взять в аренду сварочный аппарат
• Потребуется достаточная квалификация, ведь кустарная сварка профильной трубы может повлечь за собой ошибки, которые потом невозможно будет исправить
• Сварка труб способна сильно замедлить процесс установки забора
• Придётся обеспечить место возведения забора электричеством, что не всегда возможно

Конечно, для соединения столбов и продольных лаг можно пригласить сварщика, но за его услуги, опять-таки, придётся платить. Но, к счастью для всех, кто хочет установить забор из профнастила своими руками за минимальный бюджет, есть отличная альтернатива сварке, а какая – вы узнаете, прочитав нашу статью.

Комплектующие для кровли и доборные элементы

Если вы решили возвести солидный надежный, долговечный и создающий приятное впечатление забор, вам никак не обойтись без доборных элементов. Доборные элементы — это различного вида и назначения дополнительные элементы, применяемые при монтаже кровли, ограждений, заборов и др.

Доборные элементы используются для обеспечения дополнительной функциональности и придания эстетического внешнего вида при монтаже стен и кровли. Если при этом используются металлический сайдинг, профнастил или металлочерепица, то чаще всего доборные элементы изготавливаются из стали оцинкованной с полимерным и порошковым покрытиями (на ваш выбор любой цвет по каталогу RAL).

Доборные элементы выполняют две функции — защитную и декоративную. Защитная функция заключается в предотвращении попадания воды, влаги (для этого предназначена ендова), грязи, мусора в подкровельное или внутристенное пространство. Декоративная функция заключается в оформлении стыков скатов крыши или стен, мест примыканий, изломов.

Использование доборников просто необходимо в том случае, если вы хотите, чтобы ваш забор соответствовал по архитектурному стилю с вашим домом, ведь доборники, помимо дополнительной защиты ограждения от вредных воздействий, создают и то самое впечатление законченности, завершенности, которого так часто нехватает многим, казалось бы, качественно сделанным сооружениям.

При создании качественной, добротно смонтированной кровли нельзя обойтись только одними хорошим кровельным материалом и привлечением к делу опытных кровельщиков. Необходимы доборные элементы для кровли.

Надежная крыша складывается из множества составных элементов. Без установки доборных элементов кровля не будет выглядеть завершенной. Доборные элементы решают сразу несколько задач – придают крыше эстетический приятный внешний вид, защищают кровлю от внешних природных воздействий таких как дождь, снег, ветер.

В производстве доборных элементов применяются исключительно те же материалы, что и при производстве самой кровли. Данный метод производства исключает возможность иготовления разных оттенков кровли и доборных элементов. Оцинкованная сталь и защитно-декоративные полимеры, цвет которых можно с легкостью подобрать именно для вашей кровли.

С помощью доборных элементов для кровли оформляются все примыкания крыши с вертикальным поверхностям, проводится усиление абсолютно всех имеющихся стыков и швов. Всё это, разумеется, очень положительно сказывается на уровне герметичности конструкции крыши.

Планка торцевая — защищает край обрешетки и устанавливается на торцах кровли

Планка примыкания — защищает одну из самых уязвимых частей кровли — место, где поверхность кровли примыкает к вертикальным элементам.

Конек — это угловое изделие выполнено из металла и защищает уязвимое место, в котором пересекаются скаты крыши.

Уголки и ендовы — необходимы при оформлении внутренних и внешних углов, образовывающихся при пересечении двух скатов, особенно уязвим при таком пересечении внутренний угол, поскольку именно там всегда собирается вся влага.

Отливы — для отведения и перенаправления потоков воды.

Снегозадержатель — элемент безопасности кровли. Предотвращает съезжание с крыши глыб льда и пласты снега.

Монтаж распашных ворот сварным способом

Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.

Чаще всего выбираются следующие размеры:

• высота ограждения – приблизительно 2,3 м;
• длина полотна – не больше 1,9 м.

Каркас

Для монтажа потребуются:

• трубы для рамы 50х35 мм;
• опоры – профиль квадратного сечения (80х80 мм);
• профнастил (порезка производится на заводе или можно раскроить материал своими руками);
• уголок 30 мм;
• цемент;
• крепежи (саморезы, болты);
• заклепки для облицовки конструкции;
• ножницы;
• акриловая краска;
• уровень, линейка, лопата;
• сварочный аппарат;
• электродрель.

Сварка створок

Монтаж опор

Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.

Эскиз

Крепление отдельных опор может производиться так:

1. Опорная труба покрывается грунтом и окрашивается.
2. Размечается ширина ворот, и бурятся 2 ямы глубиной 125–160 см.
3. На дне необходимо сделать песчаную подушку.
4. Далее происходит монтаж подготовленных опор и укрепление их арматурой.
5. Выравнивание труб по уровню, заливка их цементом.
6. Цемент затвердеет приблизительно через 12–15 дней.
7. Петли устанавливаются, когда основание застынет.

Сборка рамы

Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.

Сварочные работы

Пошаговая инструкция:

1. Когда создан эскиз, то с учетом этого чертежа нарезается металлическая труба (50х35 мм) под острым углом 45 градусов.
2. После этого каркас нужно уложить и прихватить с помощью сварочного аппарата.
3. Далее требуется померить ширину каркаса и диагональ.
4. Если нужно, то откорректировать положение труб.
5. Затем производится окончательная сварка.
6. По внутреннему периметру каркаса приделывается уголок.
7. Для повышения прочности на каждом углу крепят «косынки» – металлические треугольники.
8. К каркасу привариваются 2 поперечные трубы.
9. С учетом схемы прикрепляются петли и засовы.
10. Участки сварки шлифуются, обрабатываются грунтом и окрашиваются.

Шлифовка

Таким же образом можно сделать ворота на болтах.

Обшивка каркаса

Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.

Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.

Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.

Крепление

Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.

Установка столбов

В первую очередь монтируются опоры по углам и в местах поворота, а затем промежуточные. Порядок действий:

• выкапываются или пробуриваются ямы глубиной 0,7 — 0,8 м;
• устанавливаются опоры и вбиваются на 0,2 — 0,3 м в грунт;
• строительным уровнем проверяется и, если есть необходимость, выравнивается положение по вертикали;
• ямы засыпаются щебнем и заливаются раствором цемента.

Столбы для ворот и калитки устанавливаются в последнюю очередь. На глинистых почвах рекомендуется закладывать сплошной ленточный фундамент глубиной 30 — 40 см. Продолжение работ возможно через три дня, когда бетон затвердеет.

Забор на винтовых сваях вместо бетонированных столбов обойдется дороже, но строится быстрее. При монтаже временных ограждений их можно использовать несколько раз. На слабых почвах это единственный способ создания надежного каркаса.

В первую очередь монтируются опоры по углам и в местах поворота, а затем промежуточные

Закрепление профлиста

Самым ответственным в установке ограждения из профнастила является правильное прикрепление первого листа. Тщательно проверьте все расстояния и измерьте горизонтальный уровень. Затем закрепите лист саморезами в четырех местах, прилегающих к профилям. Листы закрепляются внахлест. Остальные элементы закрепляются, равняясь на первый лист.

Завершение установки забора

Завершающим этапом работ является установка планок и заглушек по всей длине. При возникновении сложностей с установкой вы можете пересмотреть видео и фото, в которых подробно показана установка забора без сварки.

При выполнении монтажных работ своими руками не забывайте о мерах безопасности. Работать с профлистом необходимо в защитных рукавицах и помнить что его края достаточно острые. Также не забывайте, что несмотря на то, что металлические конструкции прочные и покрытые специальным защитным покрытием, более глубокие повреждения могут привести к коррозии.

Не так давно профнастил считался простым и невзрачным материалом. Его использовали для крыш и построек небольших ангаров, в качестве временных заборов на стройках. Но со временем его усовершенствовали, и на сегодняшний день он вполне заслуженно пользуется своей популярностью. А с постройкой забора из профнастила справится каждый.

Монтаж каркаса и обшивка профлистом

Прежде чем смонтировать забор из профнастила без сварки, нужно выполнить разметку столбов, чтобы наметить уровень крепления поперечин. Для этого по стойкам горизонтально натягивается леска с отступом 20 см от верха опор и 30 см от уровня земли, после чего на них ставятся метки. Дальше работы ведутся в таком порядке:

1. Приложите к столбу кронштейн на уровне метки и закрепите его через фронтальное отверстие самонарезающим винтом. Затем вкрутите крепеж в остальные отверстия. Операцию повторите на всех столбах, используя на поворотах изгороди угловые кронштейны, а около створок ворот – торцевые.
2. Не отрезая по длине, вставьте в пазы 2 соседних стоек верхнюю горизонтальную перемычку и прикрутите ее сквозь отверстия в кронштейне. Таким же образом поставьте нижнюю поперечину.
3. Следующие 2 лаги устанавливайте на опоры встык с предыдущими. В месте стыковки торцов труб соедините их П-образным профилем, закрепляемым винтами. По такому же принципу смонтируйте все поперечины каркаса.
4. Если вы не купили комплект окрашенных труб, из которых строят заборы, то каркас придется грунтовать составом ГФ-021 и окрашивать в 2 слоя.

Последний этап возведения забора из профлиста своими руками заключается в обшивке каркаса

Здесь важно тщательно выверить первый лист по высоте и горизонтали, для чего стоит привлечь помощника. После выравнивания его можно зафиксировать струбцинами с резиновыми прокладками, не позволяющими поцарапать слой полимерной краски

Профнастил крепится к лагам самонарезающими винтами с окрашенными головками и прокладками. Точки крепления располагаются на одной линии в углублениях профиля (через каждые 2 волны). Следующий лист накладывается на край предыдущего (на 1 волну). По окончании монтажа следует сразу снять защитную пленку с профлиста. Позже она прикипит к поверхности и будет отрываться с трудом.

Монтаж ворот: пошаговая инструкция

Чтобы смастерить ворота без сварки на болтах, необходимо определиться с габаритами. Максимальная ширина проема выбирается не больше 3,5 м. В эти ворота запросто сможет въехать любой автомобиль. Наибольшая высота – до двух метров.

Крепление болтами

Установка опор начинается с выбора трубы. Как правило, для этого используют металлическую трубу сечением 9–10 см. Затем нужно выкопать котлован, куда устанавливается опора. Труба выставляется при помощи уровня и заливается цементным раствором. Пока цемент затвердевает, подготавливают рамы для створок.

Створки из профтрубы можно изготовить без сварки. Для чего потребуется профильная труба 45х45 мм для каркаса, болты М10, гайки и шайбы. Необходимо помнить, что использование пружинных шайб не допустит самопроизвольного откручивания и повысит прочность болтовых креплений.

Чертеж каркаса

Вначале трубы очищают от коррозии и обезжиривают, после чего обрабатывают грунтовочным составом и окрашивают.

Для изготовления потребуется электродрель со сверлами под диаметр болтов, а также гаечный ключ.

Петли для створок

Этапы сборки створок без сварки аналогичны вышеописанной последовательности для сварных ворот, кроме нескольких моментов:

• применяются соединительные элементы для крепежа профтруб;
• угловые косынки соединяются со всеми элементами каркаса через заранее проделанные отверстия;
• используют накладки для болтового соединения на участках крепления профильных элементов;
• поворотные петли закрепляются при помощи болтов и шайб.

Схема установки

Во время эксплуатации ворот на болтовых соединениях со временем ослабляется крепеж. Для сохранения жесткости нужно регулярно контролировать затяжку болтов.

Когда каркас собран, приступают к облицовке профнастилом. Лучше всего выбирать специальные болты для крепежа профилированного листа или саморезы с резиновой прокладкой.

Немаловажная часть – запорные пруты, которые выгибаются в виде буквы «Г». Эти штыри устанавливаются снизу обеих створок на их стыке. Для фиксации закрытых створок под ними в бетоне предварительно зубцами вниз укладывают широкий профиль с отверстиями под штырями. Оптимальным является размер прутка до 50 см.

Эскиз с размерами

Если запланирована конструкция с помощью навесных столбов, то их закрепляют с помощью анкеров (по 4 шт. на 1 опору). После крепления столбов подготовленные створки устанавливаются для примерки, чтобы определить месторасположение будущих петель. Кернером отмечается место установки, проделываются отверстия для болтов, на них нарезается резьба, после чего закрепляются петли. Стандарт петель составляет 3–4 см в диаметре.

К кирпичным опорам петли закрепляются с помощью дюбелей на предварительно вмурованную металлическую пластину.

Остается лишь надеть на петли непосредственно створки.

Петли на болтах

Это интересно: Установка дверей при кривых стенах — изучаем со всех сторон
