Гаражные металлические ворота своими руками

Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Практически у каждого владельца частного дома или дачного участка имеется гараж. Без него трудно обойтись, если есть автомобиль. Особенно это касается зимнего периода времени. Будет ли помещение отапливаемым или нет – зависит исключительно от финансовых возможностей хозяина.

Но, герметичные, удобные ворота – основа комфортабельности при эксплуатации. Богатый ассортимент позволяет выбрать любые материалы для их изготовления. Гаражные ворота делают в заводских условиях, но при этом автовладельцы могут заняться их созданием самостоятельно. Опять же как поступать в этой ситуации – решать только хозяину. Он опирается на предпочтения и возможности.

Сегодня узнаем, что существует несколько разновидностей гаражных ворот. Они делятся по способу открывания. Всего их насчитывается пять типов.

Рассмотрим инструкцию для самодельного изготовления распашных ворот. Мы постараемся максимально детально, поэтапно рассказать процесс. Возможно, это станет для вас руководством к действию.

И, наконец, в заключительной части нашей обзорной статьи подробно изучим процесс установки.

Утепление

После изготовления конструкцию необходимо окрасить, для обеспечения защиты от коррозии и придания привлекательного внешнего вида. Вначале наносится грунтовка, а после ее высыхания – два слоя краски выбранного цветового оттенка.

К внутренней поверхности створок крепится обрешетка из деревянного бруса. В качестве изолирующего применяется рулонный или листовой материал. Расстояние между элементами обрешетки принимается, в зависимости от размеров листов утеплителя. Альтернативный вариант – использование пенопласта. Он плотно помещается между брусьями обрешетки, стыки задуваются монтажной пеной.

Утеплитель плотно помещается между брусьями, сверху закрывается пленкой. Облицовка выполняется из вагонки или другого подходящего материала.

Ворота должны быть изготовлены не позже окончания подготовки фундамента, поскольку их монтаж выполняется одновременно с возведением стен. Допускается выполнить сборку створок позже, но рама устанавливается при производстве кладки.

Если правильно учесть все необходимые параметры и выполнить сборку и монтаж без отклонений от технологии, особенных проблем с устройством гаражных ворот не возникнет. Главное – оставаться внимательным и не допускать ошибок.

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

  1. Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
  2. После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
  3. Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
  4. Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
  5. На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
  6. Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

  • трубы профильного сечения, соответствующие чертёжным размерам;
  • обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
  • подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
  • замок и элементы фиксации полотен (скобы, щеколды, защёлки);
  • элементы крепления, предназначенные для фиксации отделочного материала;
  • декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
  • грунт для защиты от коррозии и предварительной покраски металлоконструкции;
  • эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

  • труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
  • профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
  • квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
  • угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
  • профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

    Цвет профнастила можно выбрать по вкусу

  • саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

    Цвет саморезов соответствует окраске профлиста

  • петли диаметром 25 мм в количестве 4 штук;
  • два стопорных фиксатора и задвижка;
  • грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

  • сварочный аппарат с электродами диаметром 3 мм;
  • болгарка с кругом для резки металла;
  • электрическая дрель со свёрлами;
  • молоток;
  • инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
  • шлифовальный круг для заделки сварных швов;
  • напильник для устранения заусенцев;
  • кисточка для нанесения защитного покрытия.

Необходимые материалы и инструменты


Чтобы изготовить распашные металлические гаражные ворота своими руками, потребуется сварочный аппарат

Чтобы изготовить распашные металлические гаражные ворота своими руками, хватает арсенала оборудования, который есть у каждого автомобилиста.

Перечень инструментов:

  • перфоратор;
  • болгарка;
  • сварочный аппарат;
  • электродрель;
  • шуруповерт;
  • отвертки;
  • гаечные ключи;
  • щетка по металлу;
  • малярная кисть;
  • рулетка;
  • уровень;
  • угольник.


Профилированная труба 40х40 мм для остова створок и калитки

Материалы:

  • уголок или профилированная труба 40х40 мм для остова створок и калитки;
  • болты и гайки;
  • швеллер для создания рамы;
  • анкерные болты;
  • утеплитель;
  • клей;
  • грунтовка против коррозии;
  • акриловая краска.

Для обеспечения собственной безопасности следует пользоваться маской, респиратором, защитными очками и плотными рукавицами.

Утеплитель потребуется, если гараж построен из кирпича, пеноблоков или профлиста с внутренней теплоизоляцией. Промежутки между профилями можно заполнить пенопластом, минеральной ватой или пенополиуретаном.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

  1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
  2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
  3. Высота не менее 2 м.
  4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
  5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 – 5 мм.
  6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.

ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

  1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
  2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
  3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
  4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
  5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Как самостоятельно заделать трещину на чугунной канализационной трубе

Алгоритм подготовки и монтажа таких ворот:

  1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
  2. Далее необходимо согласно чертежу, разметить и нарезать металл.
  3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
  4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
  5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
  6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

  • Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
  • Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
  • Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Где используется ППР (полипропиленовая) труба?

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Как сделать ворота из профильной трубы своими руками — пошаговые действия

Процесс строительства забора условно делится на следующие этапы:

  1. Сначала обрабатываются заготовки. Все трубы до начала работ, необходимо обследовать на предмет неровностей. Если таковые найдены, то их необходимо подровнять. Это нормально, т. к. заводские изделия частенько выпускаются с отклонениями в плоскостях. Далее, их необходимо обрезать до нужных размеров. Не забывайте о том, что несущие стойки необходимо распиливать, учитывая их подземное крепление.
  2. На следующем этапе подготавливается основание.

    Произведите разметку территории под будущие ворота. Используйте для этого колышки, выкопайте ямы, глубина которых равна 100–150 сантиметрам, а диаметр 10 сантиметров. В них устанавливаются опорные столбы.

  3. Дно ямы на треть засыпается мелкой щебёнкой. В центре установите опору из профильной трубы. Воспользуйтесь строительным уровнем, чтобы проконтролировать вертикальность опоры. Широкая сторона трубы должна быть перпендикулярна облицовке. Опору зафиксируйте растяжками на то время, пока бетонная смесь будет схватываться.
  4. Теперь можно приступать к изготовлению каркаса. Он изготавливается по уже подготовленному эскизу. Смежные заготовки прижимаются друг ко другу струбицами. Так, они не будут смещаться. Для надёжной фиксации пролётов секций, к опорам необходимо приварить по две петли, которые вырезаются из листового металла.
  5. Далее, пролёты необходимо заполнить.

    К скелету ограждения приварите тонкие трубы и декоративные элементы. Составленные секции необходимо приставить к опорным столбикам, с уже приваренными петлями для крепления. Убедитесь, что вертикальные пруты идут строго перпендикулярно горизонтальным. Соедините все части ограды при помощи сварки или болтами.

  6. Последний этап строительства — зачистка швов от сварки. После сварочных работ металлические поверхности необходимо зачищать от коррозии и обезжиривать. Для продления срока службы и придания большей привлекательность, поверхности труб можно покрасить, используя масляную краску.

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить коробку. Коробка крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Виды констукций

В зависимости от технологии изготовления ворота разделяют на сварные и модульные.

Сварные входные конструкции можно отнести к самым надёжным и наименее затратным вариантам. В данном случае монтируют, подгоняют и соединяют секции ворот непосредственно во время установки. Сварочные работы в этом случае, пожалуй, единственный сложный момент.

Вариант сварной конструкции

Второй вариант ворот — это сборные конструкции. Их собирают из отдельных частей прямо на территории. Сварочные работы для такого забора не понадобятся. Секции забора и воро крепятся специальными хомутами.

Вариант модульной конструкции

Различные модели и дизайнерские решения, представленные на рынке, позволяют соорудить весьма достойное ограждение и ворота дачного участка.

Какую профильную трубу лучше использовать

При выборе важно обращать внимание на такие параметры:

  1. Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
  2. Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.

Распространенные сечения профиля

  1. Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
  2. Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место

При этом важно помнить о таких особенностях:

  1. размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
  2. эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
  3. при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Необходимые материалы и инструменты

Здесь приведен краткий список комплектующих деталей и материалов, который каждый мастер может дополнить на свое усмотрение:

  • стальной уголок – из него варится крепежная рама. Берем 75-й уголок, не меньше, на раме крепятся тяжелые створки, поэтому важна прочность и устойчивость;
  • материал для створок – лист металлический оцинкованный, профилированный лист или дерево. Металл надежней, а древесина теплее, но требует пропитки антипиренами;
  • петли – надежней и безопасней внутренние петли на подшипниках, не промерзают в морозы;
  • запорная система – выбор ограничен только наличием денег, конструкций очень много;
  • болгарка с кругом по металлу, дереву и для зачистки;
  • профильная труба;
  • рулетка и угольник;
  • сварка;
  • водяной уровень.

Работы лучше выполнять на столе или на открытой площадке, положив как подставку швеллера. До начала работ обязательно проверьте уровнем, чтобы поверхность была по одной оси (диагональ).

Заключение по теме

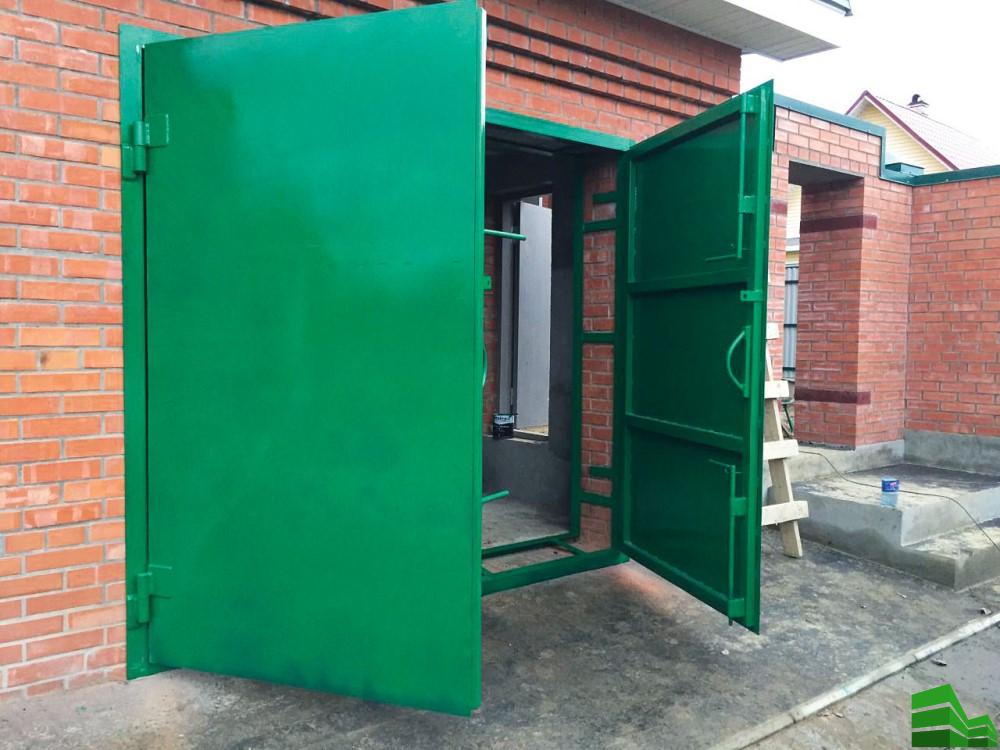

Самостоятельно без особого опыта работы с металлом можно выполнить распашные металлические ворота для гаража. Перечень инструментов и материалов описан, примерная схема работ также дана. Главное — во время приваривания деталей не спешить, иначе конструкцию поведет, и придется все исправлять, на что уйдет немало времени.

https://youtube.com/watch?v=5WEpOnTbuao

Стоимость готовой магазинной продукции на современном рынке очень высока, готовые ворота для гаража – не исключение. Как следствие – все чаще автолюбители ищут способы, как сварить гаражные ворота самому.

Выбор вполне логичный, ведь стоимость самостоятельного изготовления намного ниже, а при некоторых навыках владения сварочным аппаратом времени на этот процесс понадобится не так уж и много.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
